BEDIENUNGSANLEITUNG P57W V7 C2D-FR, P57W V7 C32W10-FR, P57W V7 C52W10-FR, P57X V7 C32W10-FR GIGABYTE

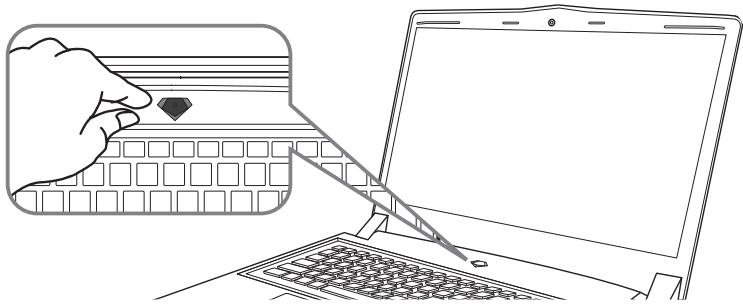

• Stellen Sie safer, dass das Notebook mit Ihr Netzeil verbunden und these an der Stechdose angeschlossen ist, wenn Sie das Noteboon zum ersten mal einschalten.
• Wenn Sie Ihr Notebook im Netzteil-Modus betreiben, stellen Sie safer, dass die Steckdose nahe dem Notebook und weniger zu erreichen ist.
• Lokalisieren Sie das Input/Output-Label auf Ihr dem Notebook und stellen Sie safer, dass die Werte mit denen auf dem Netzteil übereinstimmen. Einige Modelle können basierend auf den Spezifikationen unterscheidliche Werte aufführten.
  Informationen zum Netzeil: Eingangsspannung: 100-240 Vac / Eingangsfrequency: 50-60Hz / Ausgangsspannung: 19.5V,10.3A or 19V,10.5A or 19.5V, 9.23A

1 Webcam Status Anzeige
2 Webcam
3 Mikrofon
4 Ein-/Austaste
5 TouchPad
6 LED Anzeigen 1
7 Akkuanzeige-Taste 2

Bluetooth Status Anzeige

wirelesse Lan Status Anzeige
HDD Status Anzeige
Akku Status Anzeige

Stromversorgungstatus

Drücken Sie den rechten Hausbutton des Touchpads um den Akku Ladenzustand zu überprüfen. Rechts-Klick um die verbliebene Akku-Kapazität zu prufen. Wie unter zu setzen ist die Batterieanzeige im Stand-by, Schlafmodus wie auch im ausgeschalteten Zustand verfügbar.(Akku-modus)

1 Anschluss fur Kensington-Schloss

2 Ethernet-Anschluss
3 USB 3.0 Port
4 SD Kartenleser
5 Kopfhoreranschluss
6 Mikrofonaschluss

Ansicht von rechts

1 USB 3.0 Port
2 USB 3.1 Port
3 HDMI-Anschluss
4 Mini Display Port
5 Externer Monitoranschluss (VGA Port)
6 DC-Eingang

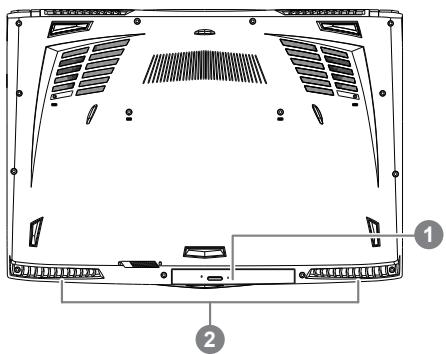

Ansicht von unten

1 Wechselbarer Laufwerk-Halterahmen
2 Lautsprecher

Achtung:

Entfernen Sie NICHT den eingebauten Lithium-Akku. Für jegliche Wartung kontaktieren Sie ihre von GIGABYTE autorisierte Service-Stelle.

• Nutzen Sie das Notenbook nicht auf schrägen Flächen oder Plätzen die anfällig für Vibrationen sind, oder vermeiden sie Dort zumindest die langere Nutzung, da sich sonst die Gefahr der Beschädigung oder von Fehlfunktionen erhöht.
• Setzen Sie ihr Notebook nicht dauerhaft Temperatures von über 45^ , wie z.B. im parkenden Auto, aus, sondern besteht die Gefahr der frühestigen Alterung oder Vergroßerung des Lithium-Ionen-Akkus.
• Nutzen Sie Ihr Notebook nicht an schlecht zu beluftenden Oberflächen wie Bettwäsche, Kissen oder Polster und vermeiden Sie dieutzung auf dem Boden eines Raumes mit Fußbodenheizung, um Überhitzungen vorzubeugen. Achten Sie darauf das die Lufungseinläse am Boden und den Seiten ihres Gerätes niemals verdeckt werden. Wenn die Lufungsoffnungen bloockiert sind führt dies zur Überhitzung ihres Gerätes.

Hotkeys

Das Notebook hat Hotkeys oder Tastatur Kombinationen für die meisten Funktionen wie Bildschirmhelligkeit und Lautstärke. Um einen Hotkey zu aktivieren halten Sie die Taste gedrückt und drücken eine weitere Taste der Hotkey Kombination.

Hotkey	Funktion	Beschreibung
Fn+ESC▲	Optisches Laufwerk	Wirft das optische Laufwerk aus
Fn+F1z²	Ruhezustand	Versetzt den Computer in den Ruhezustand
Fn+F2	W-LAN	Schaltet W-LAN EIN/AUS
Fn+F3	Bildschirmhelligkeit verringn	Verringer die Bildschirmhelligkeit
Fn+F4	Bildschirmhelligkeit erhöhen	Erhöht die Bildschirmhelligkeit
Fn+F5LCD/	Ausgabebildschirmändern	Wechselt zwischen dem Notebookbildschirm, Externen Monitorausgang oder der Möglichkeit beide gleichzeitig zu betreiben.
Fn+F6	Touchpad	Schaltet das integrierte Touchpad an oder aus.
Fn+F7	Lautsprecher	Schatet die Lautsprecher EIN/AUS
Fn+F8	Lautstärke verringn	Verringer die Lautstärke
Fn+F9	Lautstärke erhöhen	Erhöht die Lautstärke
Fn+F10	Bildschirmanzeige	Schaltet den Bildschirm EIN/AUS
Fn+F11	Bluetooth	Schaltet Bluetooth EIN/AUS
Fn+F12	Webcam	Schaltet die ingrierte Webcam an oder aus.
Fn+Space	Tastaturbeleuchtung	Schaltet die Tastaturbeleuchtung AN/AUS

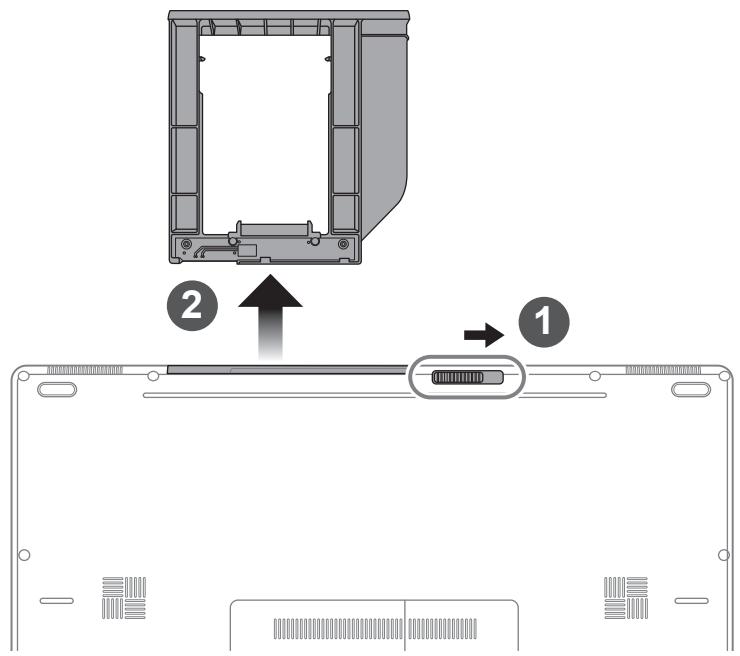

Entsichern Sie den wechselbaren Rahmen.
2 Ziehen Sie den wechselbaren Rahmen raus.

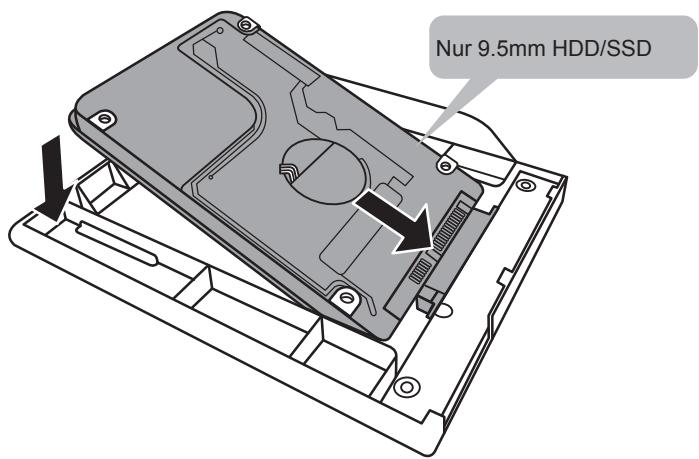

Verbinden Sie die HDD, bzw.HDD/ SSD, indem Sie das Laufwerk in den Rahmen schiben.

Üben Sie leichten Druck auf den Rahmen aus und schiben Sie die HDD, bzw.HDD/ SSD bis Sie mit einem leisen Klicken einrastet.

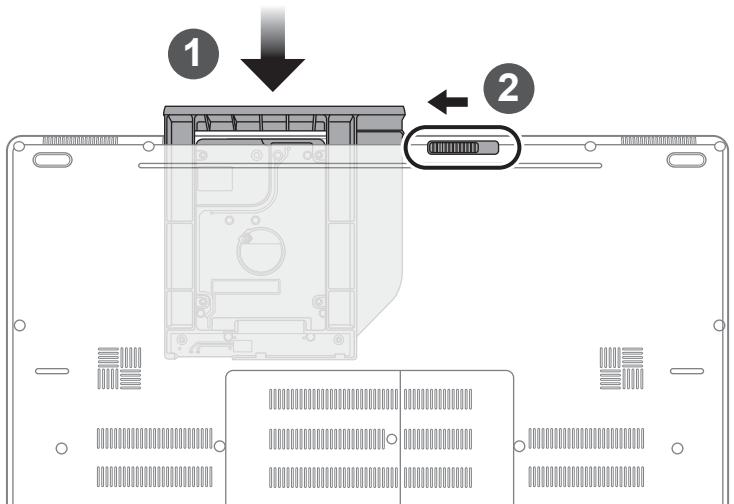

1 Schiebern Sie den Rahmen in den Slot zurück.
2 Sichern Sie den Rahmen.

GIGABYTE Software Anwendungen

GIGABYTE Smart Manager

Wenn das Gerät bereits mit einem Betriebssystem ausgeliefert wurde können Sie den GIGABYTE Smart Manager mit einem Doppelklick auf das Desktop Icon starten. Der GIGABYTE Smart Manager hat eine Grafische Benutzzeroberfläche die es ermöglich Einstellungen und exklusive GIGABYTE grafische aufzurufen.itte beachten Sie das dies je nach gekauften Modell entsprechlich sein kann.

ACHTUNG

• Sie können mit dieser Anwendung ein Backup Ihres Systems erstellen, um einen Verlust Ihres Systems im Falle von Schäden am Gerät zu vermeiden.
• Sollen Sie die Datenträger ihres Gerätes ausauschen, können Sie mit dieser Anwendung ein Backup Ihres Systems erstehen und es nach dem Tausch der Datenträger wiederherstellen
• Bevor Sie Ihr System mit dem USB Backup wiederherstellen möchten, stellen Sie sicher, dass Sie ein Backup ihrer Dateien erstellt haben
• Bitte schreiben Sie Ihr Gerät während des Backups an eine Stromquelle, schalten Sie Ihr System während des Backups nicht aus und entfern den Sie nicht den USB-Datenträger

1

-itte schlieben Sie ihren USB-Datentrager mit mindestens 20GB freiem Speicher an Ihr Hem Gerät an, um ein Image Ihres Systems zu erstellen (Bitte speichern Sie ihre Daten von Ihr hem USB-Datentrager, da diese Daten während des Vorgangs vom USB-Datentrager entfernt werden)

2

• Legen Sie die Driver Disk in ihr optisches Laufwerk und starten Sie die Installation des "Smart USB Backup" (Sollte kein optisches Laufwerk integriert sein, nutzen sieitte ein externes optisches Laufwerk oder laden sie den Treiber von folgender Seite runter: http://www.gigabyte.com

3

• Starten Sie nach der Installation das "Smart USB Backup"

4

• Wahlen Sie vom Drop-Down Menu Uhren USB-Datenträger und starten Sie die Erstellung der Recovery USB Disk

5

• Nach der Erstellung der Recovery Disc entscheid ein neues Fenster
• Drucken Sie während des Startens des Systems die F12 Taste, falls Sie Ihr System wiederherstellen möchten. Wahlen Sie "boot from recovery disk". Ihr System wird nun wiederhergestellt
• Die Wiederherstellung dauert etwa 30 Minuten (Die Zeit kann je nach Modell Ihr's USB-Datenträgers variieren)

Anleitung zur Systemwiederherstellung

Systemwiederherstellung

Das Notebook hat eine versteckte Partition mit einer Kopie des Betriebssystems. Sollten Sie Probleme mit dem Betriebssystem haben, können Sie jederzeit das Gerät auf Werkseinstellungen zusammen.

Bitte beachten

• Falls die Festplatte gewechselt wurde oder die Partition gelscht wurde, ist die Wiederherstellungsoption nicht mehr verfügbar und das Gerät muß neu installiert werden.
• Die Wiederherstellungsfunktion ist nur verfügbar wenn bereits bei der Auslieferung ein Betriebssystem installiert ist. Geräte ohne Betriebssystem haben keine Wiederherstellungsfunktion.

Systemwiederherstellung starten

Die Systemwiederherstellung ist bereits vorinstalliert wenn das Gerät ausgeliefert wird. Im Auswahlmenu können Sie die Systemwiederherstellung starten und das Gerät auf Werkseinstellungen zurücksetzen.

In der Kurzanleitung findsie alle nottigen Informationen um Ihr System wiederherzustellen.

Achtung

Der PC ist jetzt betriebsbereit. Stellen Sie sicher das Ihr PC am Stromnetz ist. Der Vorgang wird eine Minuten dauern.

Windows 10 Systemwiederherstellung

1 Notebook abschalten und neu starten.

Halten Sie während der Einschaltung des Notebooks zum Starten des Werkzeugs die F9-Taste gedrückt.

"Wahlen Sie zum Aufrufen der Wiederherstellungseinstellungen „Problemlösung". (Zudem können Sie zum Verlassen des Wiederherstellungssystems und zum Fortfahren von Windows 10 zur Datei- oder Datenicherung „Fortfahren“ wahlen.)

Es gibt zwei Optionen zur Systemwiederherstellung

• Reset this PC

Sie konnen festlegen, ob Sie die Dateien aufbewahren oder entfern必要; installmenten Sie Windows dann neu, ohne ihre Dateien zu verieren.

GIGABYTE Smart Recovery

• Ihr PC-Einstellungen werden auf die werkseitigen Standardeinstellungen rückgesetzt.

Achtung: Alle persönlichen Daten und Dateien gehen verloren.

4

Diesen PC r cksetzen w hlen

Meine Dateien aufbewahren

Wahlen Sie ein Konto zum Fortfahren.

Alle Apps werden entfernt und Einstellungen werden auf das reine Betriebssystem (ohne GIGABYTE-App) rückgesetzt; ihre persönlichen Dateien hingegen werden weiterhin aufbewahrt.

Alles entfernen

Alle Apps, Einstellungen und persönlichen Dateien werden entfernt.

Nur meine Dateien entfernen

Nur persönliche Daten und Dateien werden entfernt, Computereinstellungen bleiben hingegen erhalten.

Laufwerk vollständig bereinigen

Das Laufwerk wird vollständig auf die werkseitigen Standardeinstellungen rückgesetzt. Dies erfordert mehr Zeit. > [Klichen Sie zum Ausführren der Wiederherstellungsfunktion auf „Rücksetzen".]

Hier folgt, was geschieht

• All ihre persönlichen Dateien und Apps werden entfernt.
• Ihr PC-Einstellungen werden auf das reine Betriebssystem (ohne GIGABYTE-App) rückgesetzt.

GIGABYTE Smart Recovery

Die Wiederherstellung wird aktiviert und Sie sehen die Optionsschaltflächen im Fenster. Klichen Sie zum Starten auf „Ja".

Achtung

• "Sobald „Wiederherstellung“ ausgewähl ist, werden ihre persönlichen Daten und Dateien gelöscht, nachdem das Notebook die Wiederherstellung begonnen hat; das Betriebssystem setzen die werkseitigen Standardeinstellungen zurück.
• Eine Fortschrittsteiste erscheint im Fenster, wenn die Wiederherstellung im Gange ist.itte stellen Sie safer,dass das Netzteil angeschlossen ist; schalten Sie das Notebook nicht aus."

Nach Abschluss der Systemwiederherstellung führen Sie die Optionsschaltfläche im Fenster;itte klichen Sie auf „Herunterfahren".

Erweiterte Optionen

Systemwiederherstellung

Verwenden Sie einen auf Ihrm PC aufgezeichneten Wiederherstellungspunkt zur Windows-Wiederherstellu

Systemabbbildwiederherstellung

Stellen Sie Windows mit einer spezifischen Systemabbilddatei wieder her.

Startvorgang-Reparatur

Beheben Sie Probleme, die Windows am Ladenhindern.

Befehlseingabe

Nutzen Sie die Befehlseingabe für erweiterte Problemlösung.

UEFI-Firmware-Einstellungen

Ändern Sie Einstellungen in der UEFI-Firmware Ihres PCs.

Startvorgang-Einstellungen

Ändern Sie das Startverhalten von Windows.

Garantie und Kundendienst:

Garantie- und Kundendiensthinweise sowie weitere Informationen finden Sie auf der Garantiekarte oder den GIGABYTE-Kundendienstteiten:

http://www.gigabyte.com/support-downloads/technical-support.aspx

Häufig gestellte Fragen:

Häufig gestellte Fragen finden Sie hier:

http://www.gigabyte.com/support-download/faq.aspx
