TS6213 - Decoder digitale TELE System - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ricevitore digitale terrestre free-to-air (DVB-T)
Gamma di frequenze	147–230 MHz (VHF) / 470–862 MHz (UHF)
Larghezza di banda	6 / 7 / 8 MHz
Lingue del menu	Inglese, Francese, Spagnolo, Italiano, Tedesco, Ceco, Polacco
Televideo	Sì (ETSI EN 300 472)
Sottotitoli	Sì (ETSI EN 300 706)
Guida elettronica ai programmi (EPG)	Sì
Rapporti di aspetto video	16:9 Full Screen, 16:9 Pillar Box, 4:3 Pan Scan, 4:3 Letter Box
Uscita audio digitale	Coassiale SPDIF
Uscita SCART TV	Video RGB/CVBS, Audio L+R
SCART VCR	Uscita/Ingresso Video CVBS, Audio L+R
Aggiornamento software	Over The Air (OTA)
Ripristino alle impostazioni di fabbrica	Sì
Elenco canali preferiti	Sì
Prenotazione timer	Sì
Standby automatico	Sì (dopo 3 ore)
Aggiornamento automatico canali	Sì (in standby)
Alimentazione	230V~ 50Hz
Consumo energetico (attivo)	2.90 W
Consumo energetico (standby)	0.41 W
Dimensioni (L x P x A)	168 x 110 x 36 mm
Batterie del telecomando	2 x AAA, 1.5V
Istruzioni per la pulizia	Usare un panno morbido e asciutto; non utilizzare prodotti chimici
Controllo parentale	Sì (basato sull'età, protetto da password)

Domande frequenti - TS6213 TELE System

Come si esegue la prima installazione?

Collegare tutti i cavi e accendere l'apparecchio. Il ricevitore si avvierà automaticamente. Seguire il menu Easy Install: selezionare la lingua OSD, la regione, la modalità LCN, l'alimentazione del sintonizzatore (se si utilizza un'antenna attiva), impostare una password per il controllo parentale, quindi avviare la scansione dei canali. Dopo la scansione, risolvere eventuali conflitti LCN se richiesto.

Come si imposta il controllo parentale?

Premere MENU, andare su Setup -> Blocco Parentale. È possibile cambiare la password e impostare la classificazione massima per età dei canali bloccati. Per visualizzare i contenuti bloccati, inserire la password.

Cosa fare se si dimentica la password?

È necessario eseguire un ripristino alle impostazioni di fabbrica. Premere MENU, andare su Tools -> Carica Impostazioni Predefinite. Questo cancellerà tutte le impostazioni personali e i canali.

Perché non c'è segnale video o audio?

Controllare il collegamento dell'antenna e la qualità del segnale. Assicurarsi che i cavi SCART o dell'antenna siano collegati correttamente. Verificare che il televisore sia sul canale AV corretto e che i volumi del ricevitore e del televisore non siano silenziati o impostati a zero.

Come aggiornare il software?

Gli aggiornamenti software vengono inviati Over The Air (OTA). Per l'aggiornamento manuale, premere MENU, andare su Tools -> Aggiornamento Software -> Aggiornamento via Etere. Per gli aggiornamenti automatici, configurare Impostazioni Aggiornamento Automatico nel menu Tools.

Come abilitare il loop-through dell'antenna in standby?

Premere MENU, andare su Installazione -> Controllo Alimentazione e impostare RF Loop su On. Questo attiva il connettore ANT OUT in modalità standby.

Come disabilitare la funzione di standby automatico?

Premere MENU, andare su Setup -> Standby Automatico e impostarlo su Off. Questo impedisce al ricevitore di entrare automaticamente in standby dopo 3 ore di inattività.

Come ripristinare il ricevitore alle impostazioni di fabbrica?

Premere MENU, andare su Tools -> Carica Impostazioni Predefinite. Confermare l'azione. Questo cancellerà tutti i canali, le password e le impostazioni personali.

Cos'è la funzione Hotel e come abilitarla?

La Funzione Hotel aggiunge un ulteriore livello di protezione del menu. Per abilitarla, premere MENU e poi un pulsante numerico qualsiasi, quindi inserire la password di sistema o il PIN speciale 3327. Disabilitare allo stesso modo.

Come eseguire la scansione manuale dei canali?

Premere MENU, andare su Installazione -> Scansione Automatica o Scansione Canali (per utenti esperti). Per la scansione automatica, selezionare la modalità di scansione (Tutti o Liberi) e l'azione (Aggiorna o Reinstalla), quindi premere OK per avviare.

MANUALE UTENTE TS6213 TELE System

TS6213 - Ricevitore Digitale Terrestre Zapper

Manuale d'utilizzo

User manual

Indice

1 Norme di sicurezza 2
2 Descrizione prodotto e collegamenti.... 3

2.1 Pannello frontale 3
2.2 Pannello posteriore e connessioni 3
2.3 Telecomando....4

2.3.1 Batterie 4
2.3.2 Tasti e funzioni del telecomando 4

3 Primo avvio del ricevitore 5
4 Impostazioni avanzate 6

4.1 Password....6
4.2 Controllo Parentale (Protezione minori)....6
4.3 Protezione avanzata (Funzione Hotel)....6
4.4 Ricerca ed Aggiornamento Canali 6

4.4.1 Scansione canali 6
4.4.2 Aggiornamento canali in stand.by 6

4.5 Regolazione orario 6
4.6 Aggiornamento Software....7
4.7 Risparmio energetico - Spegnimento Automatico.... 7

4.7.1 Spegnimento Automatico 7
4.7.2 Uscita/Loop Antenna 7

4.8 Reset di fabbrica 7

5 Struttura del menu....8
6 Guida alla risoluzione dei problemi 9
7 Caratteristiche tecniche.... 10

1 Norme di sicurezza

Per un utilizzo sicuro dell'apparecchio, e per la vostra incolumità, leggere attentamente i seguenti consigli riguardanti le misure di sicurezza.

ALIMENTAZIONE

• Il ricevitore deve essere collegato esclusivamente ad una presa di corrente da 230V\~, 50Hz.
• Non rimuovere il coperchio del ricevitore. All'interno dell'apparecchio possono essere presenti tensioni superiori a quella di alimentazione che potrebbero mettere a repentaglio la sicurezza dell'utente. L'alta tensione è presente anche quando il dispositivo è in modalità standby, prima di intervenire su di esso, è necessario scollegarlo dalla rete elettrica. La rimozione non autorizzata del coperchio farà decadere immediatamente la garanzia!

CAVO DI ALIMENTAZIONE

• Prima di installare l'apparecchio controllare l'integrità del cavo di alimentazione, prestando particolare attenzione al punto in cui entra nella presa di rete ed a quello in cui esce dal ricevitore. In caso il cavo risultasse danneggiato, non collegare il dispositivo e rivolgersi al centro assistenza.
• Installare il cavo di alimentazione in modo da non causarne lo schiacciamento con oggetti collocati sopra o accanto ad esso. Evitare inoltre di posizionarlo vicino a zone di passaggio dove possa essere accidentalmente calpestato, strappato o comunque danneggiato.
• In caso di danneggiamento del cavo, scollegare con attenzione il ricevitore dalla presa di alimentazione e rivolgersi esclusivamente a personale specializzato o al centro assistenza per la riparazione.

LIQUIDI

• Tenere il prodotto lontano da qualsiasi tipo di liquido. Non collocare sull'apparecchio oggetti contenenti liquidi come vasi, umidificatori ecc. Esso non deve essere installato in luoghi in cui possa venire a contatto con spruzzi o schizzi di liquidi o in ambienti con alto tasso di umidità dove possano formarsi condense.
• Nel caso in cui il ricevitore venga accidentalmente in contatto con liquidi, togliere immediatamente la spina dalla presa di corrente. NON TOCCARE il dispositivo con le mani prima che sia stato scollegato.

PICCOLI OGGETTI

- Tenere lontano dal ricevitore monete o altri piccoli oggetti. La caduta di oggetti all'interno dell'apparecchio, attraverso le fessure per la ventilazione, può causare seri danni.

PULIZIA

• Prima di procedere ad operazioni di pulizia, staccate il dispositivo dalla presa di corrente.
• Per pulire l'esterno del ricevitore, usare un panno morbido e asciutto o leggermente inumidito d'acqua. Evitare l'uso di prodotti chimici o solventi.

VENTILAZIONE

• Assicurarsi che nel luogo di installazione dell'apparecchio ci sia una buona circolazione d'aria, per consentire una sufficiente dissipazione del calore ed evitare surriscaldamenti.
• Per consentire una ventilazione adeguata, è opportuno predisporre una distanza minima di 10 cm da entrambi i lati ed una distanza di 15 cm sopra il dispositivo.
• Le fessure per la ventilazione devono essere libere, non ostruite dalla presenza di oggetti tipo giornali, tovaglie, stoffe da arredamento, ecc.
• Evitate di installare il ricevitore vicino a fonti di calore (termosifoni, stufe, ecc) o sopra ad altre apparecchiature che producono calore (videoregistratori, lettori DVD, ecc).

ATTENZIONE

• Tenere il prodotto fuori dalla portata dei bambini.
• I sacchetti di plastica degli imballaggi possono essere pericolosi. Per evitare soffocamenti, tenere i sacchetti lontani dalla portata dei bambini.
• Non esporre il ricevitore o il telecomando alla luce diretta del sole.
• L'apparecchio deve essere posto su una base solida e sicura.
• Collegare il ricevitore alla presa di corrente solo dopo aver completato l'installazione.
• Non disperdere il prodotto nell'ambiente per evitare potenziali danni all'ambiente stesso e la salute umana e per facilitare il riciclaggio dei componenti/materiali contenuti in esso. Chi disperde il dispositivo nell'ambiente o lo getta insieme ai rifiuti comuni è sanzionabile secondo la legislazione locale vigente.
• Il produttore istituisce un sistema di recupero dei RAEE del prodotto, oggetto di raccolta separata e sistemi di trattamento, avvalendosi di impianti conformi alle disposizioni vigenti in materia.

- Portare il prodotto non più utilizzabile (ed eventuali suoi accessori, ivi comprese le batterie) presso un centro di raccolta autorizzato a gestire rifiuti di apparecchiature elettriche ed elettroniche, in quanto non può essere unito ai rifiuti comuni oppure è sempre possibile riconsegnare allo stesso distributore l'apparecchiatura usata o a fine vita all'atto dell'acquisto di una nuova di tipo equivalente.

2 Descrizione prodotto e collegamenti

2.1 Pannello frontale

1. IR Sensore a raggi infrarossi per telecomando.
2. LED Indicatore di stato stand-by (VERDE=acceso, ROSSO=stand.by).
3. ⏻ Tasto accensione (ON) / standby (ST.BY).

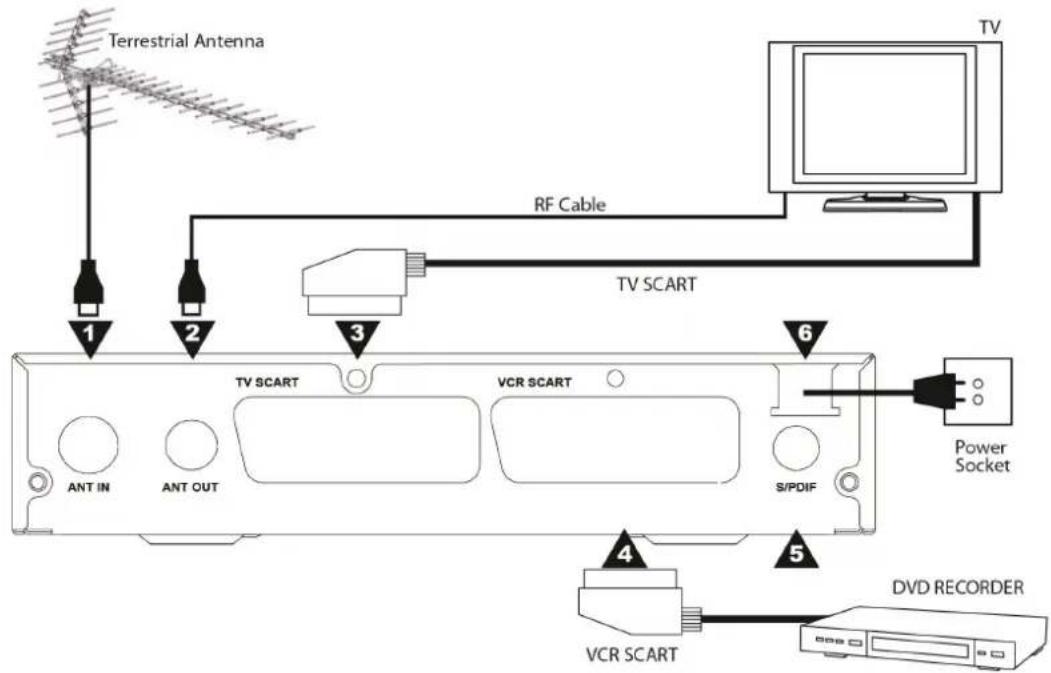

2.2 Pannello posteriore e connessioni

AVVERTENZA

• È buona regola effettuare le connessioni del dispositivo con altri apparecchi (TV, VCR, HI-FI, etc.) e l'antenna prima di collegarlo all'alimentazione. Con il ricevitore in tensione è possibile infatti che, durante l'inserimento dei connettori, si creino differenze di potenziale elettrico in grado di generare correnti che possono danneggiare gli apparati.
• La connessione video diretta del dispositivo allo schermo/TV dovrebbe sempre essere fatta come primo test funzionale, in quanto schemi di collegamento più complessi potrebbero portare a malfunzionamenti non riconducibili a guasti e/o difetti dei singoli apparecchi ma a problemi di incompatibilità fra gli stessi.

1. ANT IN Ingresso segnale d'antenna.
2. ANT OUT Uscita passante segnale d'antenna per l'eventuale collegamento di un televisore o altro dispositivo dotato di ricevitore integrato.

AVVERTENZA

Per motivi di risparmio energetico, l'uscita passante antenna ANT OUT non è attiva durante lo stato di stand.by; è comunque possibile abilitarla agendo sull'opzione Loop Antenna del menu Installazione - Antenna (par. 4.7.2).

1. TV SCART Uscita audio-video analogica SCART da collegare allo schermo TV.
2. VCR SCART Connettore audio-video analogico SCART ausiliario.

AVVERTENZA

La presa VCR SCART può essere utilizzata anche come ingresso per una sorgente esterna (es. lettore DVD), ma solo a ricevitore acceso e agendo sul tasto DTV/VCR del telecomando.

1. SPDIF Uscita Audio Digitale Coassiale per amplificatori home-theatre.
2. POWER Cavo di alimentazione per il collegamento ad una presa elettrica da 230V\~, 50Hz.

2.3 Telecomando

La conoscenza del telecomando costituisce la base per l'utilizzo del ricevitore e per una facile navigazione tra le varie funzioni e i menu.

2.3.1 Batterie

Informazioni ed avvertenze

Sostituire o inserire le batterie al primo utilizzo del prodotto o quando il telecomando non risponde più propriamente alla pressione dei tasti. Batterie compatibili: 2 x AAA, 1.5V.

Per evitare che la perdita di liquido corrosivo danneggi il telecomando, si consiglia di togliere le pile quando il dispositivo non viene usato per un lungo periodo.

Evitare l'utilizzo di differenti tipi di batterie o batterie scariche e nuove contemporaneamente.

Inserimento e rimozione

Una volta aperto lo sportellino delle batterie posto sul retro del telecomando, inserite le 2 batterie (formato AAA) rispettando le corrette polarità come indicato all'interno del vano. Chiudere quindi lo sportellino.

Rimuovere le batterie esaurite, che dovranno essere smaltite separatamente dai rifiuti domestici portandole ad un qualsiasi punto vendita o di raccolta, ripetendo operazioni analoghe a quelle dell'inserimento.

2.3.2 Tasti e funzioni del telecomando

1. ⏻ POWER Accende (ON)/posiziona in Stand-by (ST.BY) il ricevitore.
2. DTV/VCR Commuta l'uscita TV SCART.
3. MUTE Inibisce l'audio del ricevitore.
4. 0÷9 (tasti numerici) Inserimento valori numerici per cambio canale o modifica di alcuni campi nel menu.
5. EXIT Esce dal menu visualizzato o dalla funzione in corso.
6. BACK Torna al menu precedente.
7. VOL +/VOL - Aumenta/diminuisce il volume audio.
8. EPG Guida Elettronica ai Programmi.
9. INFO Visualizza informazioni inerenti il canale sintonizzato.
10. CH +/CH - Cambio canale successivo/precedente.
11. FRECCIA ▲/▼ Navigazione tra voci e opzioni del menu.
12. FRECCIA ◀ / ▶ Modifica parametri/opzioni del menu.
13. OK Accesso rapido alla lista canali e conferma azioni/modifiche nel menu.
14. Tasti colorati Tasti funzione contestuale.
15. AUDIO Scelta traccia e modalità audio.
16. MENU Accede al menu del ricevitore.
17. TTX Accede/esce al/dal Televideo.
18. SUBTITLE Abilita i sottotitoli Standard (DVB) o Televideo indicizzati.
19. TV/RADIO Cambia modalità del ricevitore, tra i programmi TV e Radio.

3 Primo avvio del ricevitore

Una volta terminato il collegamento del ricevitore (par. 2.2) e poi connessa la spina dell'alimentazione alla presa di rete elettrica, il ricevitore si avvierà automaticamente. Se non dovesse accadere, accendere il dispositivo utilizzando l'apposito tasto ⏻ (ON/ST.BY) del pannello frontale o del telecomando.

Verrà visualizzato a schermo il menu di Installazione Guidata, dove si dovranno confermare/modificare alcuni parametri di configurazione e quindi eseguire la ricerca dei canali. Procedere come indicato di seguito:

Passo 1 – Lingua OSD

Scegliere la lingua del menu a schermo (On Screen Display - OSD) tra quelle disponibili col tasto freccia ◀/►. Premere il tasto freccia ▼ per proseguire con l'impostazione seguente.

Passo 2 – Paese

Definire il Paese di installazione del ricevitore tramite tasto freccia ◀/►. Passare al parametro successivo utilizzando il tasto freccia ▼.

AVVERTENZA

L'impostazione errata del Paese può portare ad un incompleto o al mancato rilevamento dei canali.

Passo 3 – Modalità LCN

Grazie alla funzione di Numerazione Logica dei Canali (Logical Channel Numbering – LCN), dopo la scansione canali, la lista dei servizi TV e Radio trovati verrà ordinata in automatico, secondo la posizione richiesta dalle stesse emittenti televisive. Disattivare/attivare la funzione col tasto freccia ◀/►; si consiglia di tenerla attiva. Andare al passo successivo con il tasto freccia ▼.

NOTA

Quando la Modalità LCN è attiva, è sconsigliato utilizzare le funzioni di spostamento e ordinamento canali disponibili nel menu Canali - Lista Canali TV/Radio.

Passo 4 – Alimenta Antenna

Attivare l'alimentazione antenna solo se si utilizza un'antenna attiva compatibile con il ricevitore da alimentare tramite il connettore antenna RF IN del ricevitore. Accendere/spegnere l'alimentazione col tasto freccia ◀/►. Avanzare poi premendo il tasto freccia ▼.

ATTENZIONE

Se si utilizza un'antenna classica da tetto o un'antenna già alimentata, l'alimentazione antenna deve inevitabilmente rimanere spenta: rischio di sovraccarico!

Passo 5 – Definizione Password

In corrispondenza della voce Nuova Password, premere OK ed immettere una password numerica a quattro cifre (PIN) per il Controllo Parentale (par. 4.2), poi reinserire la stessa password su Conferma Password e premere nuovamente OK per salvare. Usare il tasto freccia ▼ per proseguire.

AVVERTENZA

La definizione della password è obbligatoria, altrimenti non sarà permesso uscire dall'Installazione Guidata.

Passo 6 – Ricerca

Premere il tasto OK sul riquadro Ricerca per avviare la scansione automatica dei canali. Al termine della scansione, se non saranno rilevati conflitti tra le posizioni LCN richieste dai canali (in Modalità LCN), il ricevitore passerà in automatico alla modalità di visione, altrimenti riferirsi al passo seguente.

Passo 7 – Soluzione Conflitti LCN

Se la funzione LCN è attiva e più di un servizio richiede la stessa posizione in lista canali, il sistema rileverà il conflitto e, a fine scansione canali, proporrà a schermo l'elenco dei canali coinvolti. Posizionarsi sul canale preferito con i tasti freccia ▼ e ▲ e confermare la scelta col tasto OK. In alternativa, optare per la soluzione automatica. In aggiunta, se l'utente non effettuerà alcuna preferenza, dopo qualche istante il dispositivo risolverà i conflitti in automatico. Terminato questo processo, il ricevitore passerà alla visione dei canali.

Passo 8 – Regolazione Orario

Accedere al menu Configura - Paese ed Ora per regolare l'orario del ricevitore. In particolare, verificare l'opzione Ora Legale (par. 4.5); per modificarla servirsi del tasto freccia ◀/► ed uscire dal menu con BACK ed EXIT.

Passo 9 – Configurazione Video

Per mettere a punto l'uscita TV SCART, entrare nel menu Configura - Sistema TV, e definire i valori del Rapporto d'Aspetto (16:9 Full Screen/Pillar Box o 4:3 Letter Box/Pan Scan) e dell'Uscita Video (RGB o CVBS) più adatti alle caratteristiche dello schermo collegato al ricevitore, nonché alle proprie preferenze.

4 Impostazioni avanzate

La procedura di prima installazione (cap. 3) permette già l'utilizzo base del ricevitore. Esso presenta comunque potenzialità e personalizzazioni più avanzate che sono brevemente descritte nei paragrafi seguenti.

4.1 Password

La modifica di parametri importanti del menu e l'accesso ad eventi protetti tramite Controllo Parentale (par. 4.2) richiede l'inserimento di una password numerica a quattro cifre (Personal Identification Number - PIN). Essa viene definita dall'utente in fase di prima installazione del dispositivo (cap. 3), successivamente può essere modificata tramite il menu Configura - Protezione Ricevitore.

ATTENZIONE

Se si dimentica la password, è necessario riportare il ricevitore allo stato di prima installazione tramite un reset, funzione offerta dal menu Strumenti - Ripristino Impostazioni di Fabbrica.

4.2 Controllo Parentale (Protezione minori)

La funzione di protezione minori, comunemente chiamata anche Controllo Parentale, attua un controllo sulla visione di alcuni eventi sensibili. Quando il canale sintonizzato trasmette un evento con informazione di protezione di visione da parte di un pubblico di età uguale o superiore al livello impostato a menu, il ricevitore bloccherà il canale. Apparirà quindi a video la richiesta di sblocco visione canale tramite inserimento del codice PIN (par. 4.1).

Il livello d'età è predefinito a 18 anni; per modificarlo, raggiungere il menu Configura - Protezione Ricevitore e regolare il valore del parametro Blocca Canale.

4.3 Protezione avanzata (Funzione Hotel)

La Funzione Hotel è una funzione nascosta, che consiste nella protezione avanzata del ricevitore. Una volta attivata, essa non consente l'accesso al menu, permettendo all'utente l'utilizzo di base del ricevitore.

Per attivare questa protezione, accedere al menu principale premendo MENU, azionare un qualsiasi tasto numerico ed apparirà a video una finestra di immissione dati, quindi inserire la password di sistema (par. 4.1) o il PIN 3327. Successivamente, per la disattivazione, premere MENU e digitare la stessa password.

4.4 Ricerca ed Aggiornamento Canali

Durante la prima installazione, viene eseguita la ricerca automatica dei canali disponibili. Periodicamente, in occasione dell'attivazione di nuovi servizi televisivi e radiofonici o di altre modifiche da parte delle emittenti televisive, è necessario aggiornare o reinstallare la lista canali del ricevitore.

4.4.1 Scansione canali

Per accedere alla funzione di scansione canali, dalla modalità visione canali premere il tasto MENU del telecomando, selezionare il menu Installazione e scegliere uno dei seguenti sotto-menu, a seconda della scansione desiderata:

1. Scansione Automatica: ricerca automatica di tutti i canali digitali terrestri rilevabili in zona col proprio impianto d'antenna. All'interno del menu, scegliere il tipo di canali da rilevare (quelli trasmessi solo In chiaro o Tutti) ed il tipo di scansione da attuare (Aggiorna oppure Reinstalla tutti i canali). Premere OK sulla voce Ricerca per avviare la scansione.

NOTA

Una nuova installazione dei canali (opzione Reinstalla) sostituirà tutti i canali memorizzati in precedenza con quelli rilevati durante la nuova scansione.

1. Scansione Canale (per utenti esperti): ricerca di un singolo canale RF tra i canali predefiniti o per frequenza. Definire i parametri del canale RF interessato e premere OK sulla voce Ricerca per far partire la scansione.

4.4.2 Aggiornamento canali in stand.by

Il ricevitore è configurato per effettuare giornalmente l'operazione di aggiornamento canali in modalità stand.by all'ora definita nel menu Strumenti - Aggiornamenti Automatici - Aggiornamento Canali. Dallo stesso menu, è possibile modificare l'Orario della ricerca, nonché disabilitare la funzione.

4.5 Regolazione orario

Per attuare tale regolazione, premere il tasto MENU e selezionare il menu Configura Sistema - Paese ed Ora. Sono disponibili tre modalità, distinguibili dal valore del parametro Uso GMT:

1. Spento: impostazione manuale di data ed ora da parte dell'utente.

2. Tramite Paese: il ricevitore regolerà l'ora seguendo l'impostazione della voce Paese. Si dovrà inoltre definire l'opzione Ora Legale (Spento, Acceso).

3. Manuale: il ricevitore regolerà l'ora seguendo la differenza oraria rispetto al riferimento del meridiano di Greenwich (parametro Scostamento GMT).

AVVERTENZE

Alcuni servizi digitali terrestri includono informazioni, la cui visualizzazione è strettamente correlata alla esatta impostazione dell'orario del ricevitore. Inoltre, in modalità d'uso GMT, l'orario viene aggiornato direttamente dalle informazioni trasmesse dal canale sintonizzato.

4.6 Aggiornamento Software

Al fine di apportare migliorie o aggiungere eventuali nuove funzioni al ricevitore, il produttore può rilasciare aggiornamenti software.

Il ricevitore è in grado di prelevare, dal segnale digitale terrestre proveniente dall'antenna, i dati dell'aggiornamento software, quando essi sono trasmessi da un'emittente televisiva.

AVVERTENZA

L'operazione di scarico ed installazione di un nuovo software può richiedere diverso tempo, soprattutto in caso di ricezione difficoltàosa. Durante tale periodo, non interagire col ricevitore e non staccare l'alimentazione: rischio di blocco irreversibile del ricevitore!

Manuale

Il menu Strumenti - Aggiornamento Software - Aggiornamento via etere (Over The Air - OTA) mette a disposizione la funzione di ricerca manuale di nuovo aggiornamento software, tramite la quale il ricevitore eseguirà, a scelta dell'utente, una scansione su tutte le frequenze (consigliata) o puntuale (per esperti).

Automatico

Il menu Strumenti - Aggiornamenti Automatici - Aggiornamento SW è invece dedicato alla personalizzazione della ricerca aggiornamento software automatica. L'aggiornamento software automatico può avvenire in Modalità Standby (Acceso/Spento) ed in Modo Operativo (Acceso/Spento). Questo ultimo, se attivo, controlla anche l'orario della ricerca (vedi parametro Ora a menu), altrimenti, se esso è disattivato, la ricerca in standby avverrà 45 minuti il posizionamento del ricevitore in standby.

4.7 Risparmio energetico - Spegnimento Automatico

Questo ricevitore è dotato di funzioni per il risparmio energetico:

4.7.1 Spegnimento Automatico

Passate tre ore in modo acceso senza alcun comando da parte dell'utente, il ricevitore si posizionerà in standby automaticamente. Qualche istante prima dello spegnimento, apparirà a video un avviso, mediante il quale l'utente potrà annullare l'interruzione della visione.

Questa funzione è preselezionata di fabbrica, ma la si può disattivare dal menu Configura - Auto-Spegnimento (Acceso/Spento).

AVVERTENZA

Prima di definire un timer di accensione-spegnimento con durata maggiore di tre ore, dal menu Configura - Impostazione Timer o dalla Guida Elettronica ai Programmi (EPG), disattivare la funzione di spegnimento automatico.

4.7.2 Uscita/Loop Antenna

Per consentire un maggior risparmio energetico, l'uscita passante antenna ANT OUT, sita nel pannello posteriore del ricevitore (par. 2.2), non è attiva durante la modalità di stand.by. Si tratta di un'impostazione di fabbrica, che agendo sul parametro Loop Antenna (Spento/Accesso) del menu Installazione - Antenna.

4.8 Reset di fabbrica

Se necessario, è possibile riportare il ricevitore alle condizioni di fabbrica mediante un reset software. Tale operazione è realizzabile premendo il tasto OK del telecomando in corrispondenza del menu Strumenti - Ripristino Impostazioni di Fabbrica.

ATTENZIONE

L'operazione di reset comporta l'annullamento di tutti i canali memorizzati e delle personalizzazioni effettuate dall'utente, senza comportare la perdita dell'ultima versione software installata.

5 Struttura del menu

Il menu del ricevitore è così strutturato:

Menu Principale
Canali	Installazione	Configura	Strumenti
-Lista Canali TV	-Scansione Automatica	-Lingua OSD	-Informazioni Ricevitore
-Lista Canali Radio	-Scansione Canale	-Sistema TV	-Giochi
-Lista CH TV Rimossi	-Antenna	-Paese ed Ora	-Ripristino Impostazioni di Fabbrica
-Lista CH Radio Rimossi		-Impostazione Timer	-Aggiornamento Software
-Cancella Tutti i Favoriti		-Configurazione OSD	-Aggiornamenti Automatici
-Cancella Tutti		-Protezione Ricevitore
-Rinomina Gruppo		-Auto-Spegnimento

NOTA

La navigazione tra i menu è semplice ed intuitiva. Utilizzare i tasti MENU, BACK, EXIT, cursore (frecce ed OK) e numerici del telecomando. Attenersi inoltre alle indicazioni poste su ogni finestra di dialogo del menu.

6 Guida alla risoluzione dei problemi

PROBLEMA POSSIBILI CAUSE COSA FARE
1. Il ricevitore non si accende(indicatore LED sul pannello frontale del ricevitore è totalmente spento)	-La spina di alimentazione non è inserita nella presa di corrente.-La spina è inserita, ma il box non funziona ugualmente.	-Controllare che la spina sia inserita correttamente nella presa di corrente.-Dopo aver tolto la spina dalla presa, controllare l'integrità del cavo di alimentazione (Attenzione: pericolo di scossa elettrica!).
2. Nessun segnale Video o Audio	-II segnale d'antenna non c'è o è debole.-Cavo SCART o cavo segnale antenna sconnesso e/o danneggiato.-Volume audio basso o nullo.-II TV non è commutato sull'apposito canale audio/video.	-Verificare l'installazione dell'antenna e la qualità del segnale ricevuto.-Controllare il collegamento SCART e il cavo d'antenna.-Controllare che il volume del TV e del ricevitore non siano a zero.-Controllare che il TV sia commutato sul canale AV (consultare il manuale operativo del TV).
3. Immagine a video con tonalità colore tendente al verde.	-Cavo SCART difettoso.-Ingresso SCART dello schermo TV non compatibile con video RGB.	-Sostituire il cavo SCART.-Importare l'Uscita Video del menu Configura - Sistema TV su CVBS.
4. I canali non vengono caricati	-Mancanza di segnale d'antenna.-L'impianto d'antenna non è adeguato al sistema digitale terrestre.	-Verificare la presenza di segnale d'antenna tramite il ricevitore.-Consultare un installatore di fiducia.-Provare ad effettuare una scansione manuale su un canale noto.
5. Le regolazioni impostate non sono state memorizzate.	-Mancata conferma dopo una modifica delle impostazioni.	-Prima di uscire dal menu premere l'eventuale tasto di conferma.
6. Il telecomando non funziona.	-II ricevitore è in standby.-Il telecomando non è puntato correttamente verso il sensore infrarossi del ricevitore.-Le batterie sono scariche.-Le batterie sono cariche ma non inserite nel verso corretto.-Il telecomando vi è caduto e i componenti interni si sono danneggiati.	-Premere il pulsante ON/ST.BY sul pannello frontale per verificare il buon funzionamento del ricevitore.-Verificare che non vi siano ostacoli davanti al pannello frontale.-Sostituire le batterie.-Controllare il corretto inserimento delle batterie.-Rivolgersi al proprio rivenditore per l'acquisto di un nuovo telecomando.
7. Avete dimenticato la Password.	-Consultare il par. 4.1.
8. Non è possibile accedere al menu.	-La funzione protezione Hotel è attiva.	-Consultare il par. 4.3.
9. Il Box non interagisce con i tasti del telecomando.	-Blocco momentaneo del ricevitore.-Un'emittente trasmette dati errati.-Problemi con il telecomando.	-Scollegare l'alimentazione del box per un minuto e poi ripristinarla.-Riavviare il box con l'antenna scollegata, cancellare il canale problematico, poi ripristinare la connessione antenna.-Consultare i suggerimenti al punto 5 di questo capitolo.
10. Non è possibile uscire dal menu Installazione Guidata.	-La password non è stata ancora definita.	-Consultare il cap. 3.
11. Timer eventi programmati non funzionano correttamente.	-L'orario del ricevitore non è impostato correttamente.-I canali coinvolti non trasmettono un orario corretto.	-Regolare propriamente l'orario (vedi par. 4.5).
12. Il ricevito automatico.	-Fenzions Auto-Spegnimento attivae -Disattivare la funzione per il risparmio energetico (par. 4.7.1).
13. L'uscita passante antenna non funziona in stand.by.	-L'uscita ANT OUT è spenta. -Attivare	-l'opzione Loop Antenna del menu Antenna (par. 2.2 e 4.7.2).

AVVERTENZA

Generalmente, in caso di comportamento anomalo del ricevitore, un ripristino delle impostazioni di fabbrica tramite reset (par. 4.8) può aiutare a risolvere il problema riscontrato.

7 Caratteristiche tecniche

Tipo prodotto Ricevitore digitale terrestre (ETSI EN 300 744) per canali in chiaro
Frequenza in ingresso 147÷230 MHz (VHF) / 470÷862 MHz (UHF)
Larghezza di banda di canale 6 / 7 / 8 MHz
Display •
Lingue menu Eng, Fra, Spa, Ita, Deu, Cze, Pol
OSD menu •
Televideo (ETSI EN 300 472) •
Sottotitoli ( ETSI EN 300 706) •
Guida Elettronica ai Programmi (EPG) •
Modulatore RF -
Rapporto di formato video	16:9 Full Screen / 16:9 Pillar Box / 4:3 Pan Scan / 4:3 Letter Box
Uscita Audio Digitale Coassiale (SPDIF)	•
Uscita Audio Digitale Ottica (SPDIF) -
Uscita SCART TV Out: Video RGB / CVBS, audio L+R
Presa SCART VCR	Out/In: Video CVBS, audio L+R
Connettori (RCA) Audio Stereo	-
Connettore (RCA) Video	-
Porta dati seriale RS232	-
Aggiornamento software	Via etere (OTA)
Funzione reset di fabbrica	•
Lista canali favoriti	•
Programmazione Timer	•
Auto-spegnimento (risparmio energia)	•
Aggiornamento canali automatico	•
Alimentazione	230V~, 50 Hz
Consumo (tipico)	Stand.by: 0.41W
	Acceso: 2.90 W
Dimensioni	186 x 110 x 36 mm

Index

Codice Prodotto Product Code 21005219

Ricevitore Digitale terrestre SD Zapper SD Digital Terrestrial receiver Free To Air TELE System TS6213

Dichiarazione di conformità CE CE conformity declaration

Tele System Electronic dichiara sotto la propria responsabilità che questo prodotto soddisfa i requisiti fondamentali delle direttive europee 2009/125/CE reg. n. 107/2009 (Energy related Products - ErP), 2004/108/CE (Electromagnetic Compatibility - EMC) e 2006/95/CE (Low Voltage Directive - LVD) rispettando le seguenti normative tecniche: Tele System Electronic states that this product meets the basic European requirements of 2009/125/EC reg. no. 107/2009 (Energy related Products – ErP), 2004/108/EC (Electromagnetic Compatibility - EMC) and 2006/95/EC Low Voltage Directive - LVD), following the technical standards:

- Compatibilità elettromagnetica/Electromagnetic compatibility:

• EN 55013: 2001+A1:2003+A2:2006
• EN 55020: 2007
• EN 61000-3-2: 2006+A1:2009+A2:2009
• EN 61000-3-3: 2008

- Bassa Tensione/Low Voltage:

- EN 60065: 2002+A1:2006+A11:2008

Via dell'Artigianato, 35

36050 Bressanvido (VI)

Internet: www.telesystem-world.com

Tel. assistenza guasti: 199 214 444

System
