MANUALE UTENTE MQ 80P RCF
Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.
L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.
ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre il diffusore alla pioggia o all'umidità ed alle polveri, salvo il caso in cui questo sia stato espressamente progettato e costruito con un grado di protezione IP adeguato (evidenziato nella documentazione tecnica del dispositivo).
AVVERTENZE PER LA SICUREZZA
- Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
- La linea diffusori (uscita dell'amplificatore) può avere una tensione sufficientemente alta (es. 100 V) da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o alla connessione del diffusore quando la linea diffusori è in tensione.
- Assicurarsi che tutte le connessioni siano corrette e che la tensione d'ingresso (in un sistema a tensione costante) oppure l'impedenza del diffusore sia compatibile con le caratteristiche d'uscita dell'amplificatore.
- Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di salvaguardarne la perfetta integrità.
- Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito.
- Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.
Contattare centri di assistenza autorizzati o personale altamente qualificato quando:
- Il diffusore non funziona (o funziona in modo anomalo);
- il cavo è danneggiato;
- oggetti o liquidi sono entrati nel diffusore;
-
il diffusore non è più integro (a causa di urti / incendio).
-
Nel caso che dal diffusore provengano odori anomali o fumo, togliere immediatamente la tensione dalla linea diffusori e poi scollegare il diffusore.
- Non collegare a questo diffusore apparecchi ed accessori non previsti.
IMPORTANTE

ATTENZIONE

Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere il diffusore con elementi non idonei o previsti allo scopo.
Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
-
La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.
-
Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).
11. PERDITA DELL'UDITO
L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.
Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora che il diffusore acustico è in grado di produrre.
-
I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e diffusori) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori sono collocati in posizione fra loro adiacente o nello stesso ambiente.
-
Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell'energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.
-
Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all'accoppiamento con campi elettro-magnetici circostanti) ed un isolamento idoneo.
PRECAUZIONI D'USO
- Collocare il diffusore lontano da fonti di calore.
- Non forzare mai gli organi di comando (tasti, manopole ecc.).
- Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.
- Se il diffusore viene utilizzato in ambienti particolarmente freddi, pilotarlo con un segnale a basso livello per 5-10 minuti, prima di utilizzarlo alla massima potenza.
RCF S.P.A. VI RINGRAZIA PER L'ACQUISTO DI QUESTO PRODOTTO, REALIZZATO IN MODO DA GARANTIRNE L'AFFIDABILITÀ E PRESTAZIONI ELEVATE.
DESCRIZIONE

MQ 80P è un diffusore a due vie (con caricamento a tromba) che fa parte della serie MONITOR Q. La sua qualità, l'alta efficienza e le dimensioni compatte ne fanno la soluzione ideale per ottenere una buona fedeltà della voce e della musica in ambienti di medie dimensioni; è adatto sia per la diffusione di annunci sia per la riproduzione della musica di sottofondo. Grazie alla sua direttività di 90°x 60°, il diffusore MQ 80P può essere combinato in un "cluster" (gruppo di diffusori installati insieme nello stesso punto e disposti a grappolo / ventaglio) di due o tre pezzi, in modo da ottenere una copertura ampia ed uniforme e ridurre i punti d'installazione. Può essere installato sia in ambienti chiusi sia (dopo aver chiuso le "porte reflex") all'aperto (con grado di protezione: IP 55). Il woofer è ad alta escursione con cono rivestito in resina epossidica ed il bordo in gomma, montato in una cassa di tipo "bass reflex", la quale può essere convertita in una cassa chiusa e stagna (chiudendo le due porte reflex) per l'uso all'aperto. Il tweeter è un driver a compressione caricato a tromba con rifasatore. L'installazione è rapida grazie alla staffa originale con diversi punti di fissaggio corrispondenti ad angolazioni diverse; il collegamento elettrico si effettua tramite un cavo bipolare. La selezione della potenza (e della modalità ad impedenza costante 8 ohm) si effettua tramite un commutatore rotativo (posto sotto un tappo di protezione). Il mobile è costruito in polistirene ad alta densità, resistente ai raggi UV e corredato di una griglia d'acciaio inox. MQ 80P è disponibile in tre colori: bianco (MQ 80P-W); nero (MQ 80P-B).
NOTE SULL'INSTALLAZIONE

L'installazione dei diffusori deve essere effettuata da personale qualificato, rispettando gli standard di sicurezza. Eseguire un'installazione sicura di ogni diffusore, controllando che la struttura di supporto (es. parete, soffitto, ecc.) abbia le necessarie caratteristiche meccaniche, tali da consentirgli di sopportarne il peso senza il pericolo di cadute che potrebbero compromettere l'incolumità di cose o persone. Fissare i cavi di sicurezza in acciaio ai diffusori. Utilizzare elementi di fissaggio adatti al tipo di struttura che deve sostenere i diffusori (es. tasselli per mattoni forati, tasselli per calcestruzzo, ecc.).

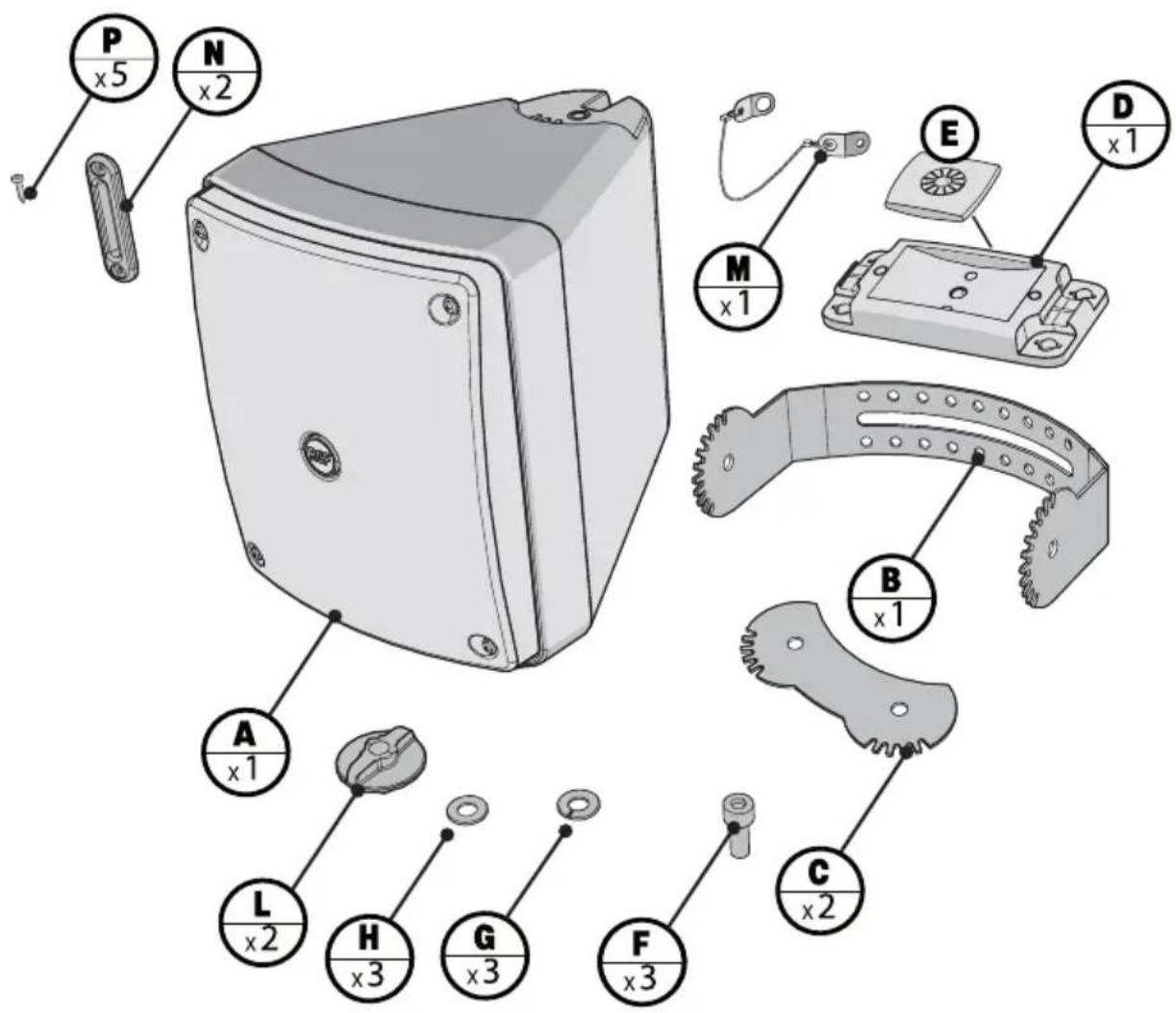

- A diffusore MQ 80P
- B staffa ad "U"
- C staffa di collegamento (x 2)
- D accessorio per il montaggio (con bullone) della staffa a "U" +
- E fermo
-
F bulloni (x3)
-
G rondelle elastiche (x3)
- H rondelle piane (x3)
- L manopole con bullone (x 2)
- M cavo di sicurezza in acciaio
- N tappo per porta reflex (x 2)
- P viti (x5)
LA DIMA DI FORATURA È IN QUESTO MANUALE.

Il diffusore MQ 80P è normalmente di tipo bass-reflex e predisposto per il solo uso interno; tuttavia, può inoltre essere usato all'esterno o in ambienti molto umidi (con grado di protezione IP 55) se adattato come "cassa chiusa":

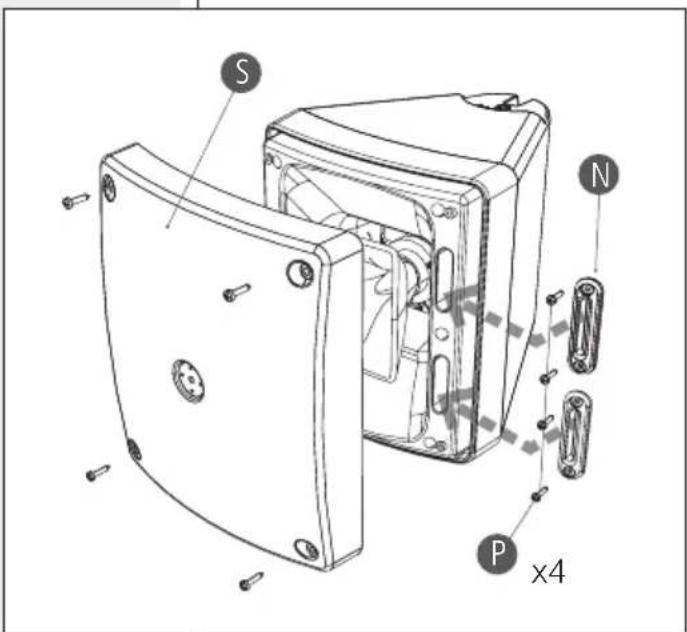

- Rimuovere la griglia di protezione S svitando le quattro viti;
- Coprire le due porte reflex (i fori) usando i due tappi con guarnizione in gomma N, ciascuno dei quali va fissato con due viti autofilettanti P;
- Rimontare la griglia S.

INSTALLAZIONE DI UN SINGOLO DIFFUSORE

Un diffusore singolo può essere installato a parete sia orizzontalmente (angolo di copertura: 90° orizz. x 60° vert.) oppure verticalmente (60° orizz. x 90° vert.).

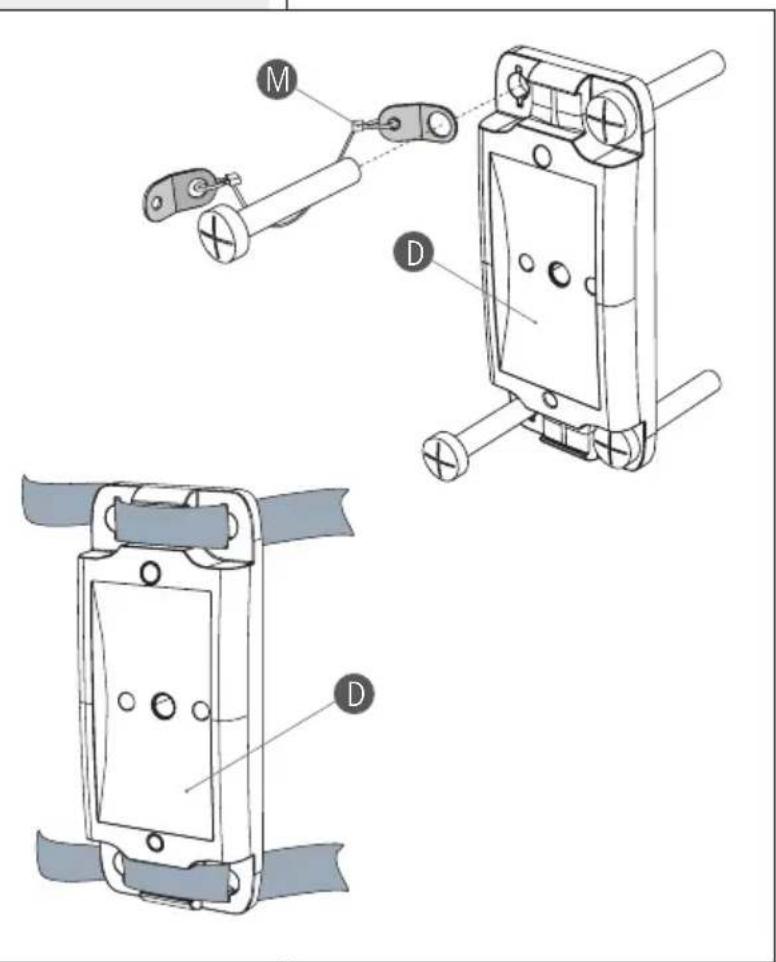

Installare a muro l'accessorio per il montaggio D tramite quattro viti M8 (non incluse, in quanto devono essere scelte in base alla superficie di fissaggio).

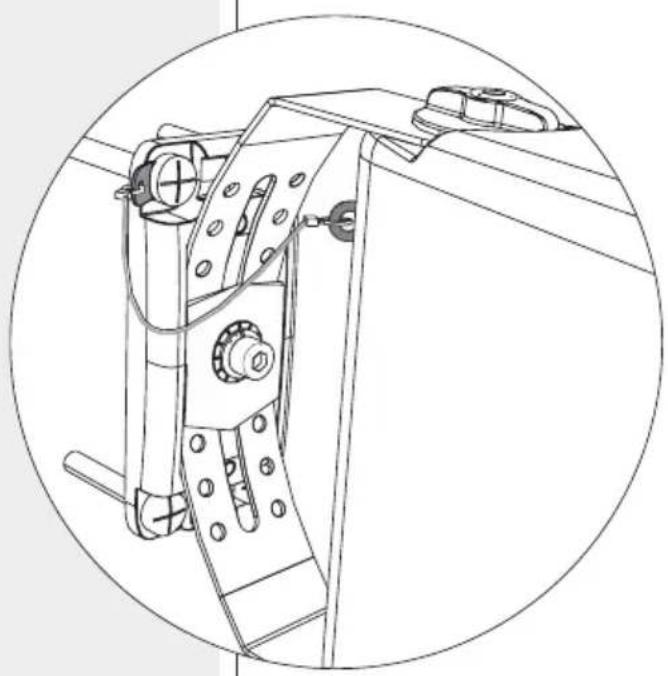

Ad una delle viti, fissare il cavo di sicurezza in acciaio M.
Se il diffusore è installato verticalmente, l'accessorio per il montaggio D può essere fissato ad un palo tramite due fascette d'acciaio inox larghe 13 mm.

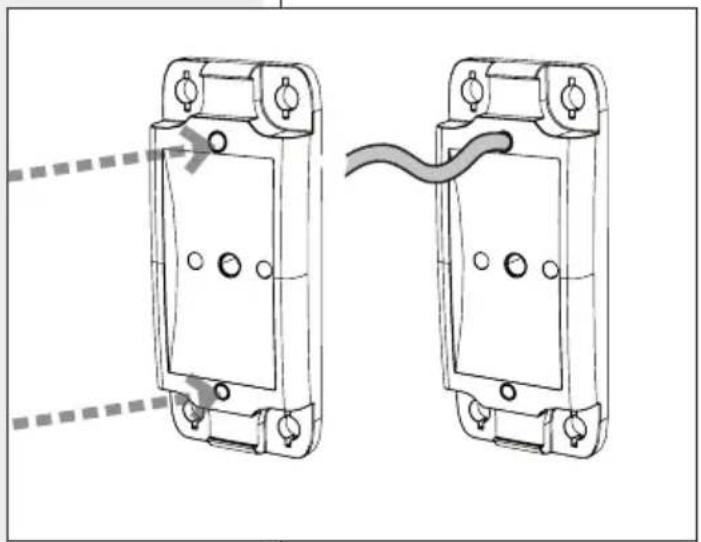

Il cavo del diffusore (lunghezza: 1 m) può passare attraverso la staffa a "U", un foro (apribile facendo pressione su uno dei due punti indicati qui a lato) e la sede posteriore dell'accessorio di montaggio, per raggiungere una nicchia / scatola eventualmente a tenuta stagna incassata nel muro, in modo da ottenere una connessione elettrica ben protetta dall'acqua e ridurre la parte esterna visibile del cavo.

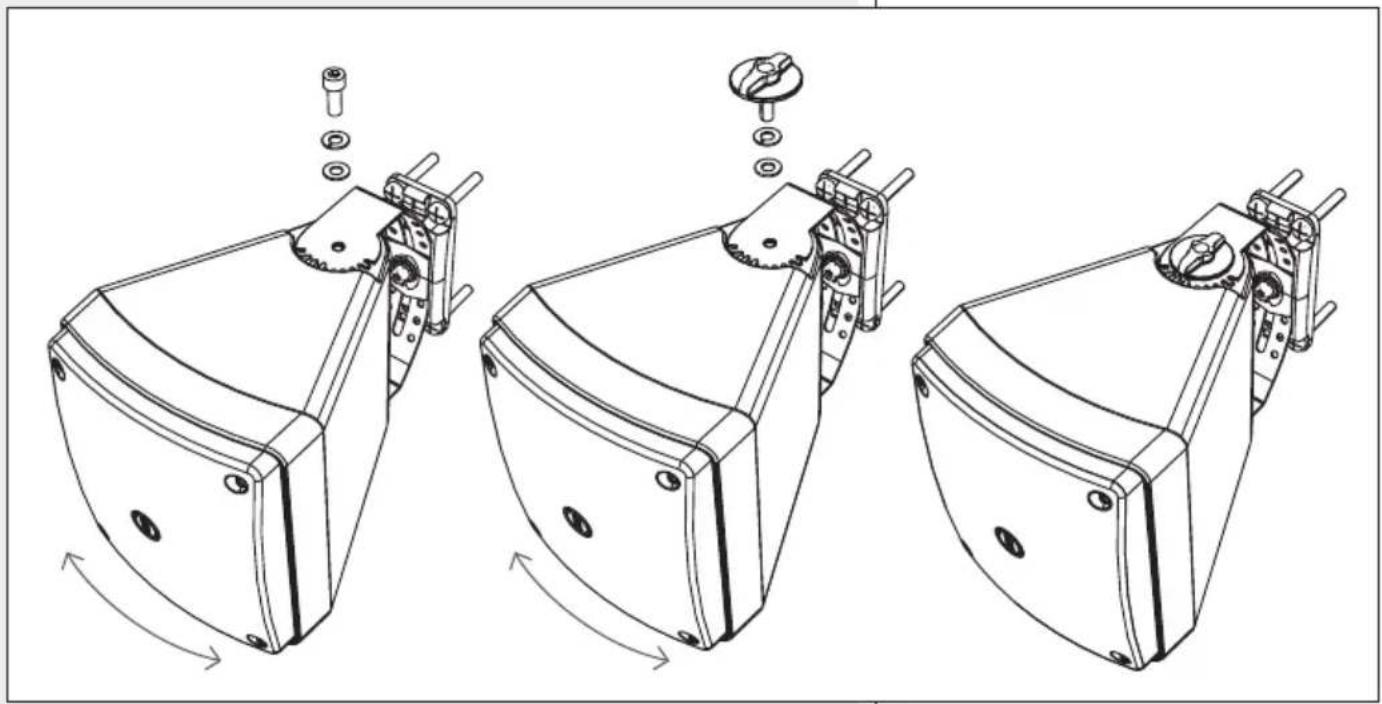

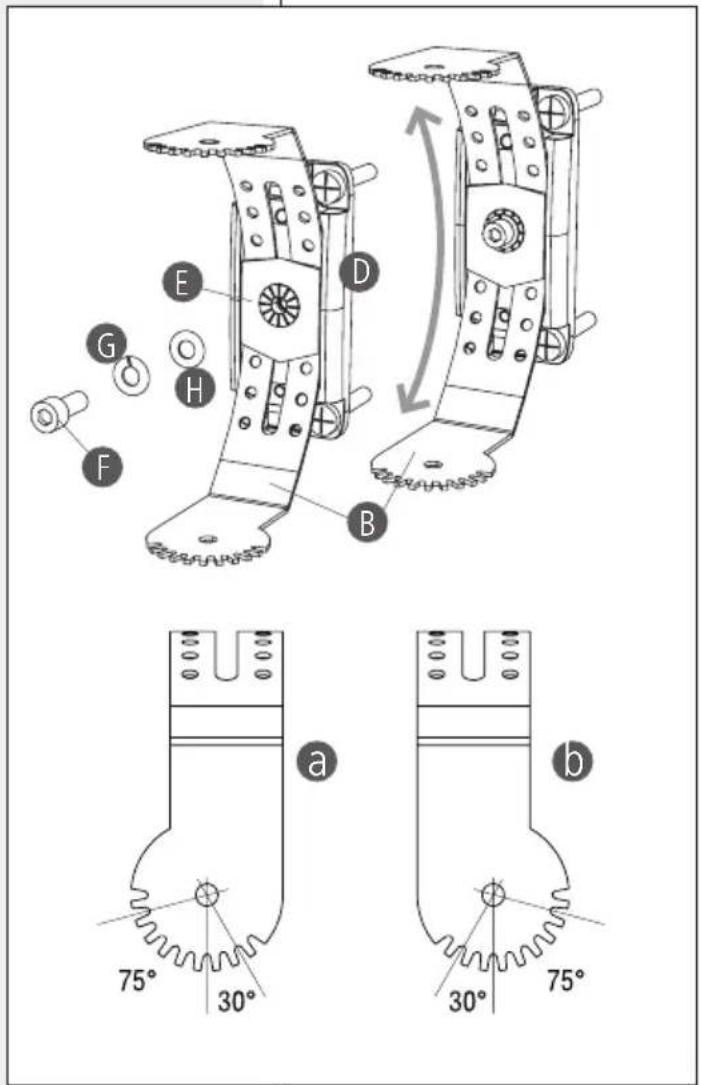

Mettere la staffa ad "U" B sull'accessorio per il montaggio D e scegliere l'inclinazione verticale* più adatta (± 30°; ogni foro corrisponde ad un incremento di 7.5°), poi fissarla posizionando il fermo in plastica E e stringendo il bullone F interponendo le rondelle G e H come in figura. La staffa a "U" consente un'inclinazione orizzontale* di 30° verso destra / 75° verso sinistra a oppure 75° verso destra / 30° verso sinistra b, secondo com'è installata. Ogni dente, da incastrare con il riferimento sul diffusore, corrisponde ad una inclinazione di circa 15°.
* NOTA: SUPPONENDO CHE IL DIFFUSORE SIA INSTALLATO VERTICALMENTE.


Posizionare il diffusore nella staffa a "U", puntarlo nella giusta direzione e fissarlo stringendo le due manopole L oppure i due bulloni F (sopra e sotto), avendo cura di interporre le rondelle G e H. L'utilizzo dei bulloni F è raccomandabile nelle installazioni all'aperto.

NOTA: PER MOTIVI DI SICUREZZA, IL CLUSTER È REALIZZABILE SOLO ORIZZONTALMENTE (UNENDO DUE DIFFUSORI POSTI IN POSIZIONE VERTICALE).
Installare l'accessorio di montaggio e la staffa a "U" (vedere il paragrafo precedente "Installazione di un singolo diffusore").

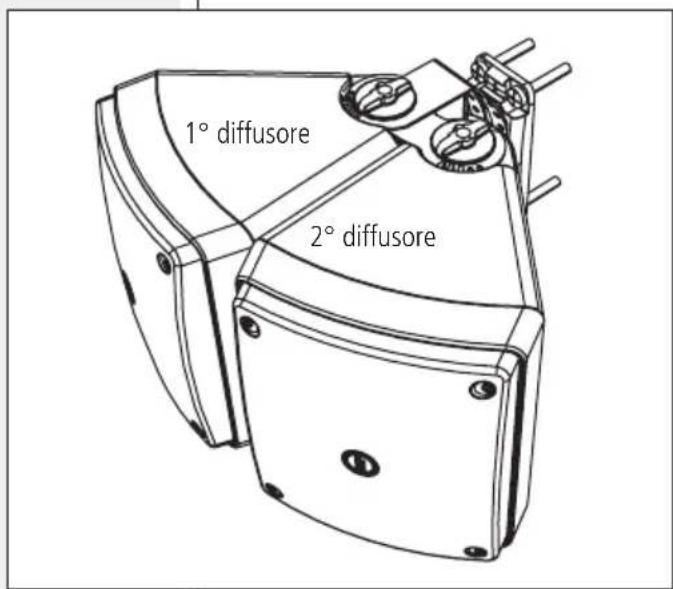

Per la realizzazione del cluster, devono essere utilizzate due staffe di collegamento (sopra e sotto).

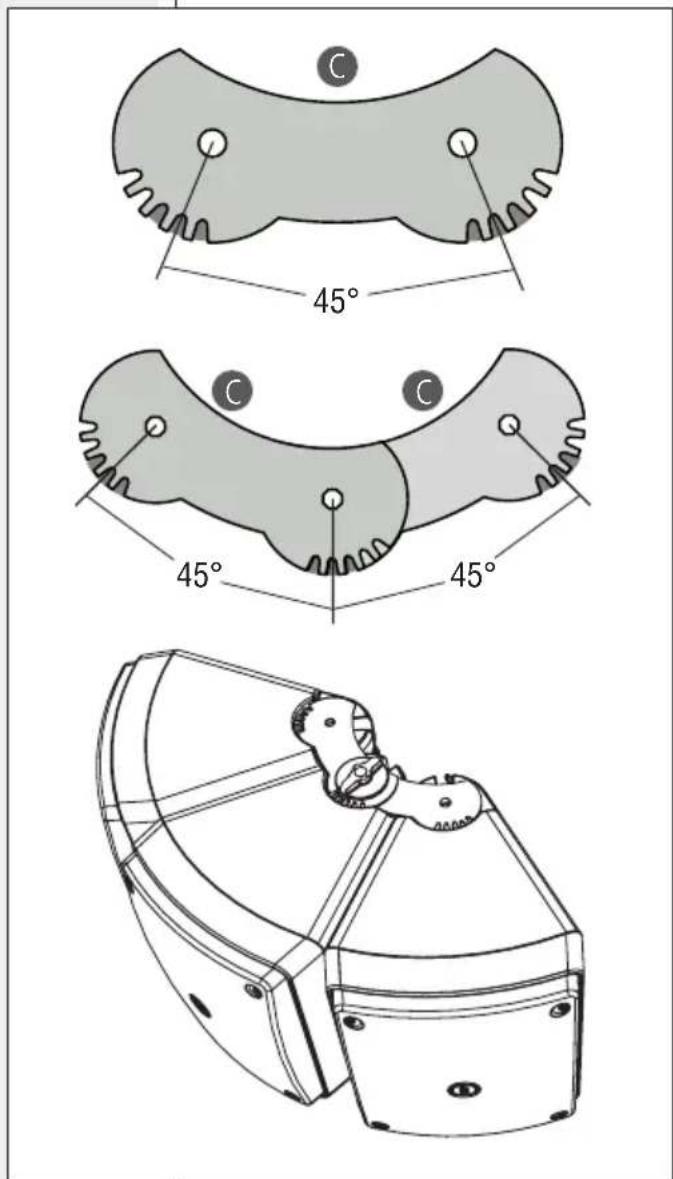

Per fissare i due diffusori mantenendo l'angolo ottimale di 45° tra i loro due assi (in modo da ottenere una copertura uniforme), usare i tre spazi tra i denti più vicini al centro (qui evidenziati in grigio su entrambi i lati).
Fissare le due staffe di collegamento C (sopra e sotto) al secondo diffusore (quello che non sarà direttamente fissato alla staffa a "U") stringendo le due manopole con bullone L (oppure i due bulloni F). Interporre sempre le due rondelle G e H rispettivamente elastica e piana, come descritto precedentemente.



Montare il cluster ottenuto alla staffa a "U" stringendo altre due manopole per fissare il primo diffusore, attaccando il cavo di sicurezza in acciaio (già fissato all'accessorio di montaggio a parete) e le due staffe di collegamento (con il secondo diffusore). Prestare attenzione all'orientamento del cluster.

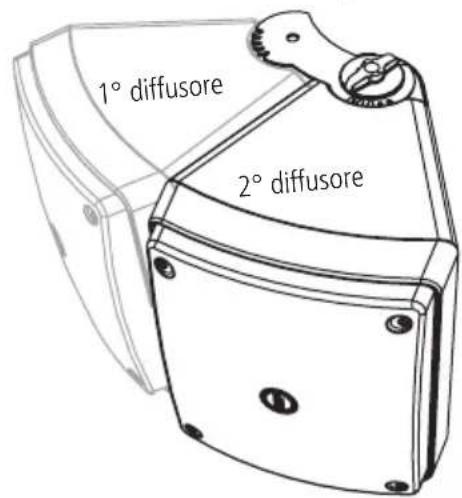

Se necessario, allentare appena (momentaneamente) le due manopole del secondo diffusore, in modo da rendere più semplice l'inserzione delle due staffe di collegamento sul primo diffusore (poi serrare tutte le manopole o i bulloni).

"CLUSTER" CON TRE DIFFUSORI

NOTA: PER MOTIVI DI SICUREZZA, IL CLUSTER È REALIZZABILE SOLO ORIZZONTALMENTE (UNENDO TRE DIFFUSORI POSTI IN POSIZIONE VERTICALE)

Per la realizzazione del cluster, devono essere utilizzate quattro staffe di collegamento C (due sopra e due sotto).
Per ottenere l'angolo di 45° tra gli assi di due diffusori, usare i tre spazi tra i denti più vicini al centro della staffa (qui evidenziati in grigio su entrambi i lati).
Unire due staffe di collegamento in modo da avere un angolo di 45° tra il diffusore sinistro e quello centrale, e 45° tra il diffusore centrale e quello destro.

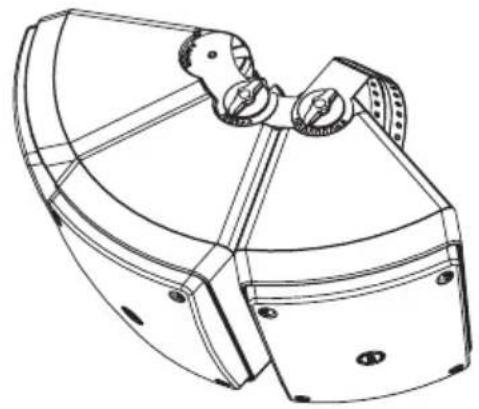

Formare il cluster unendo i tre diffusori e fissare quello centrale (e le quattro staffe di collegamento) stringendo due manopole L con bullone (sopra e sotto).

Il cluster deve essere installato a parete tramite due staffe a "U" (nell'esempio a lato: la staffa a "U" sinistra è sotto a quella di collegamento; la staffa a "U" destra è sopra quella di collegamento). Il disegno a lato mostra la disposizione superiore delle staffe; la stessa disposizione è da rispettare per il fissaggio inferiore delle staffe medesime.

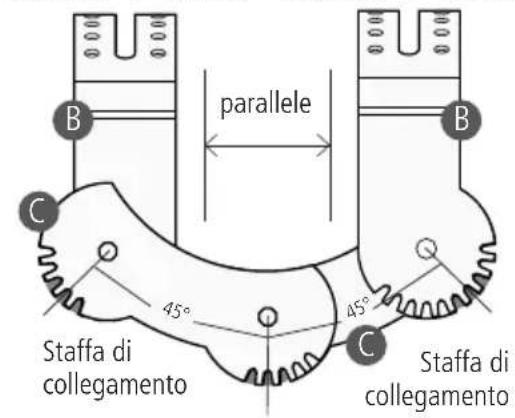

Entrambe le staffe a "U" devono essere montate parallele all'asse del diffusore centrale: prestare attenzione ai tre spazi tra denti che devono essere usati (nell'esempio, evidenziati in grigio sulla staffa a "U" destra).
Montare la prima staffa a "U" (quella a destra nell'esempio qui raffigurato) sulla staffa di collegamento e stringere le relative due manopole o i bulloni (sopra e sotto).
Aggiungere successivamente l'atra staffa a "U" (nell'esempio, quella a sinistra) sotto la staffa di collegamento e stringere le altre due manopole.
Allentare appena momentaneamente le due manopole poste sul diffusore centrale per permettere l'inserimento della staffa a "U", poi accertarsi che tutte le manopole siano ben serrate. Interporre sempre le rondelle G e H come al precedente paragrafo.
Il cluster si può ora fissare ai due accessori di montaggio (già installati a parete) stringendo i relativi bulloni.
Nota: i due accessori di montaggio devono essere installati ad una parete rispettando la distanza fissa (ca.117 mm) tra i loro assi.
Alla fine del manuale, è fornita una dima di foratura per facilitare il posizionamento e l'installazione dei due accessori di montaggio.

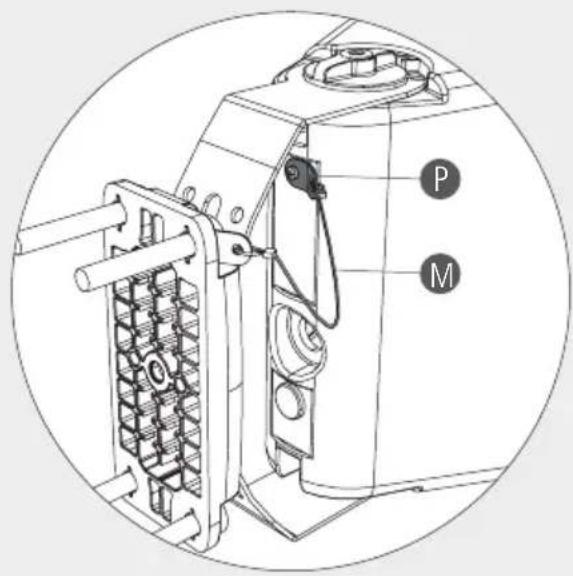

I 3 cavi di sicurezza in acciaio (precedentemente fissati alle viti degli accessori di montaggio) possono ora essere fissati ai diffusori posteriormente tramite le apposite viti P.
Staffa ad "U" sinistra Staffa ad "U" destra


ATTENZIONE: per il collegamento del diffusore si raccomanda di rivolgersi a personale qualificato ed addestrato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di realizzare correttamente le connessioni e prevenire i pericoli dell'elettricità.
Per evitare il rischio di shock elettrici, non collegare il diffusore con l'amplificatore acceso. Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le connessioni, verificando attentamente che non vi siano dei cortocircuiti accidentali. Tutto l'impianto di sonorizzazione dovrà essere realizzato in conformità con le norme e le leggi vigenti in materia di impianti elettrici. Se il diffusore è installato all'aperto (dove si richiede la protezione IP 55), le connessioni elettriche devo essere poste all'interno di una scatola di protezione a tenuta stagna (oppure una nicchia incassata a parete).

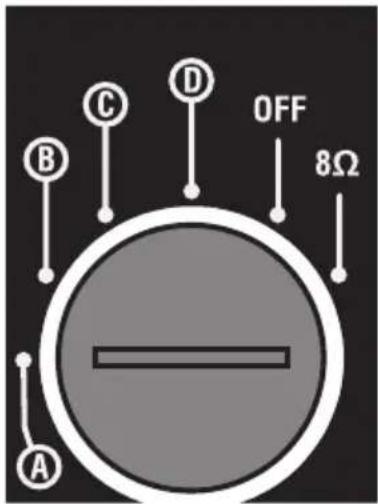

Collegare il filo bianco alla linea proveniente dall'uscita 100 V o (70V) dell'amplificatore; collegare il filo nero alla linea proveniente dall'uscita COM o (0) dell'amplificatore. Il trasformatore interno permette il collegamento a linee con tensione costante 100 V o (70 V) e la selezione della potenza (durante l'installazione) tra 30 W, 20 W, 10 W, 5 W (metà potenza utilizzando linee a 70 V). E' inoltre possibile selezionare la connessione a bassa impedenza (8 Ω). La selezione della potenza è effettuata ruotando un commutatore sul pannello posteriore (normalmente protetto da un tappo di gomma rimovibile) tramite un cacciavite.
Una volta effettuata la selezione della potenza riposizionare accuratamente il tappo.

| A 5 W (100 V) 2,5 W (70 V) | |
| B 10 W (100 V) 5 W (70 V) | |
| C 20 W (100 V) 10 W (70 V) | |
| D 30 W (100 V) 15 W (70 V) | |
| OFF non connesso | |
| 8 Ω Impedenza: 8 Ω | |

NOTE SUI SISTEMI A TENSIONE COSTANTE

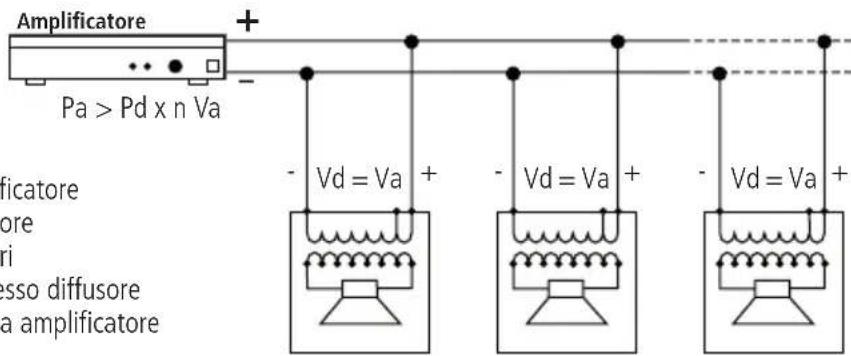

- La tensione d'ingresso del diffusore (Vd) deve corrispondere con la tensione d'uscita dell'amplificatore (Va).
- La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla linea non deve superare quella dell'amplificatore (Pa).
- Per garantire una corretta riproduzione audio, effettuare il collegamento di tutti i diffusori "in fase".

Pa = Potenza amplificatore
Pd = Potenza diffusore
n = Numero diffusori
Vd = Tensione ingresso diffusore
Va = Tensione uscita amplificatore
NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA

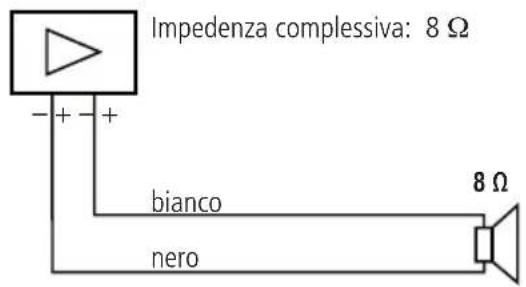

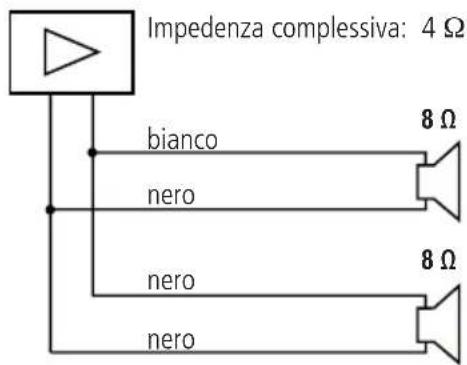

- L'impedenza totale dei diffusori non deve essere inferiore a quella d'uscita dell'amplificatore;
NOTA: L'IMPEDENZA COMPLESSIVA DEI DIFFUSORI UGUALE A QUELLA D'USCITA DELL'AMPLIFICATORE PERMETTE L'EROGAZIONE DELLA MASSIMA POTENZA (MENTRE UN'IMPEDENZA SUPERIORE COMPORTA UNA RIDUZIONE DELLA POTENZA EROGATA). - La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall'amplificatore.
- La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può comportare l'uso di cavi con sezioni elevate).


- Utilizzare dei cavi con conduttori aventi una sezione adeguata, considerando la loro lunghezza e la potenza complessiva dei diffusori.
- Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il funzionamento del sistema, i cavi per i diffusori non devono essere canalizzati assieme ai conduttori dell'energia elettrica, ai cavi microfonici od altre linee.
- Per minimizzare gli effetti induttivi (ronzii) dovuti all'accoppiamento con campi elettromagnetici circostanti, utilizzare cavi con conduttori intrecciati.
- NON impostare nessun commutatore sulla posizione "8 Ω" quando i diffusori sono collegati a linee 100 / 70 V.
DATI TECNICI

TIPO
- due vie bass reflex (per interno)
- due vie "cassa chiusa" (per esterno, IP 55), adattando il diffusore con le protezioni in dotazione
- woofer 5" caricato a tromba (direttività controllata)
- driver 1" caricato a tromba (direttività controllata)
ALTOPARLANTI
94 dB (1 W / 1 m)
114 dB SPL
SENSIBILITÀ
MAX. PRESSIONE SONORA
(POTENZA MUSICALE)
POTENZA (BYPASS)
TENSIONE D'INGRESSO
IMPEDENZA NOMINALE
90° orizzontale x 60° verticale
(diffusore singolo installato orizzontalmente)
Polistirene ad alta densità
Acciaio Inox
Acciaio Inox
190×220×250mm
Nero / Bianco
PESO
3 kg
SICHERHEITSHINWEISE

WICHTIGE HINWEISE:
- Vd = Va + - Vd = Va + - Vd = Va +
190 mm, 220 mm, 250 mm
Farbe
Schwarz (MQ 80P-B), Weiß (MQ 80P-W)
Gewicht (netto)
3 kg
