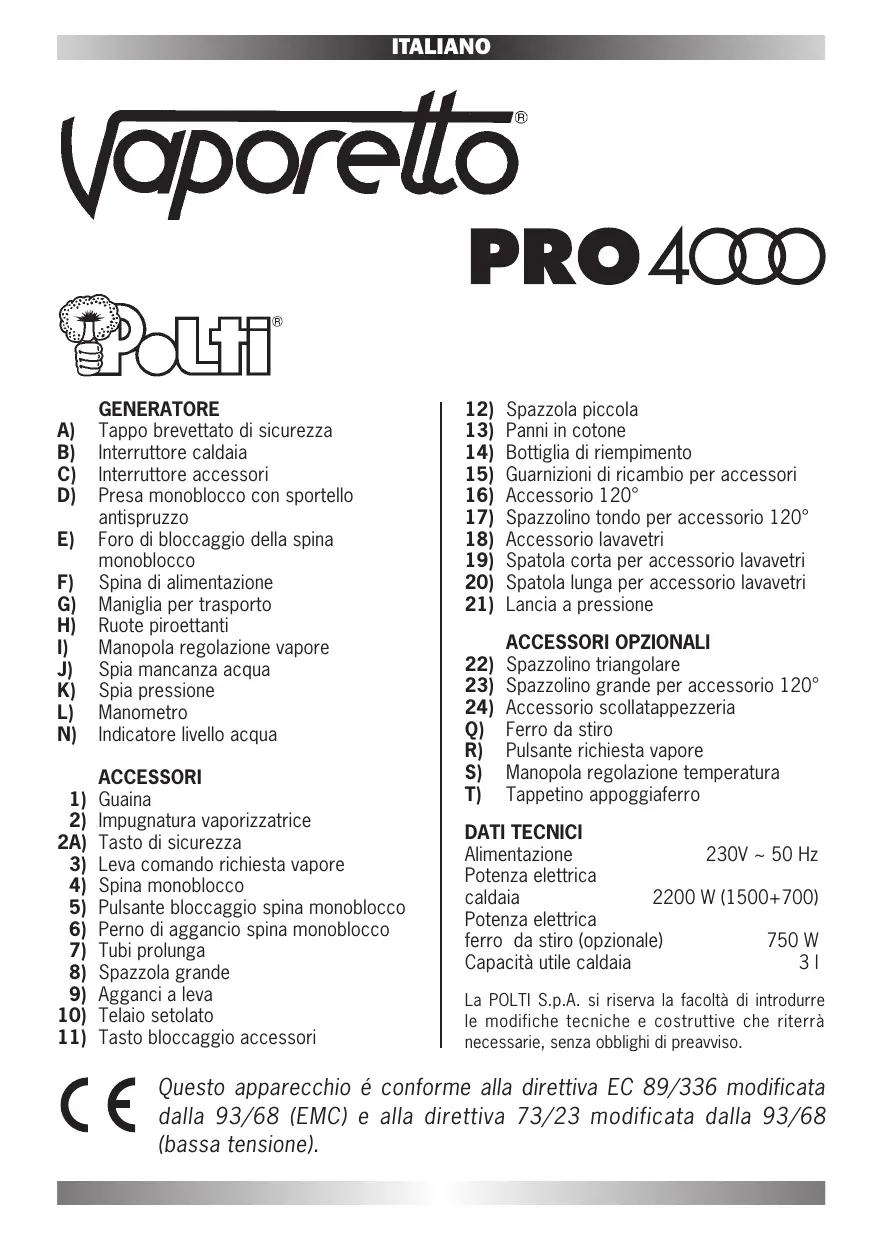

MANUALE UTENTE VAPORETTO PRO 4000 POLTI
A) Tappobrevettatodisicurezza
B) Interrupttore caldaia
C) Interruftore accessory
D) Presa monoblocco con sportello antispruzzo
E) Foro di bloccaggio della spina monoblocco
F) Spina di alimentazione
G) Maniglia per trasporto
H) Ruote piroettanti
I) Manopola regolazione vapore
J) Spia mancanza acqua
K) Spia pressione
L) Manometro
N) Indicatore livello acqua
ACCESSORI
1) Guaina
2) Impugnatura vaporizzatrice
2A) Tasto di sicurezza
3) Leva comando richiesta vapore
4) Spina monoblocco
5) Pulsante bloccaggio spina monoblocco
6) Perno di aggancio spina monoblocco
7) Tubi prolonga
8) Spazzola grande
9) Agganci a leva
10) Telao setolato
11) Tasto bloccaggio accessory
12) Spazzola piccola
13) Panni in cotone
14) Bottiglia di riempimento
15) Guarnizioni di ricambio per accessori
16) Accessorio 120°
17) Spazzolino tondo per accessorio 120°
18) Accessorio lavavetri
19) Spatola corta per accessorio lavavetri
20) Spatola lunga per accessorio lavavetri
21) Lancia a pressione
ACCESSORI OPZIONALI
22) Spazzolino triangolare
23) Spazzolino grande per accessorio 120°
24) Accessorio scollatappezzeria
Q) Ferro da stiro
R) Pulsante richiesta vapore
S) Manopola regolazione temperatura
T) Tappetino appoggiaferro
DATI TECHNICI
Alimentazione 230V 50 Hz
Potenza elettrica caldaia 2200 W (1500+700)
Potenza elettrica ferro da stiro (opzionale) 750 W
Capacità utile caldaia 31
La POLTI S.p.A. si riserva la facoltà di introdurre le modifiche tecniche e costruttive che riterrà necessarie,enza obblighi di preavviso.
CE Quito appearecchio é conforme alla direttiva EC 89/336 modificata alla 93/68 (EMC) e alla direttiva 73/23 modificata alla 93/68 (bassa tensione).
Questo generatore è equipaggiato con il nuovo dispositivo Super Power, l'innovativo sistema che utilizes 2 resistenze (una di lavoro da 1500 W e una di supporto da 700 W) per il riscaldamento dell'accua.
Esse sono comandate da un pressostato a taratura differenziata, progettato per una resa migliorere e più costante dell'apparecchio.
La massima potenza (2200W)iene assorbita quando l'apparecchio è freddo, per consentire un riscaldamento più rapido dell'acqua in caldaia. Una volta raggiunta una prima soglia di pressione, il dispositorio interviene, riducendo l'assorbimento elettrico.
L'apparecchio continua il riscaldamento a potenza ridotta fino al raggiungimento della pressione di esercizio. Con生产设备 che permaneanche durante il funzionamento, per mantenere costanti sa la temperature che la pressione del vapore.
Se a causa di una erogazione di vapore continua la pressione in caldaia diminuisce altri un certo limite, viene nuovamente assorbita la massima potenza che provede ad un rapido ripristino della corretta pressione di esercizio.
Durante l'utilizzo del ferro da stiro, per una resa ottimale dell'apparecchio e per diminuiere i tempi di riscaldamento iniziale dell'acqua, il ferro inizia a scaldarsi solo al raggiungimento della prima soglia di pressione.
PRECAUZIONI PER L'USO
- Prima di utilizzato VAPORETTO, leggere attendamente le presenti istruzioni d'uso.
- Prima di collegare VAPORETTO, accertarsi che la tensione di rete corrisponda a quale indica sui dati di targa dell'apparecchio e che la presa di alimentazione sia munita di messa a terra.
Non utilizzato mai alcun detergente o sostanza chimica nella caldaia. In caso di acqua del rubinetto di durezza elevata, si consiglia l'utilizzo dello speciale decalcificante a base naturale TP 2000, in vendita presso tutti i Centri Assistenza POLTI.
Non usare in nessun caso acqua distillata.
- Prima di procedere al riempimento dell'apparecchio quando è caldo, lasciare raffreddare la caldaia per quale minuto.
- Durante il riempimento si raccomanda di disinserire la spina di alimentazione.
Non svuotare mai VAPORETTO quando l'accqua all'interno della caldaia è ancora calda.
Non toccare l'apparecchio con mani e piedi bagnati quando la spina è inserita.
Non immergere mai l'apparecchio nell'acqua o in altri liquidi.
Non lasciare mai l'apparecchio incustodito quando è collegato alla rete.
- Non permettere che VAPORETTO venga utilizzato da bambini o da persona che non ne conoscano il funzionamento.
- Se VAPORETTO dovesse restare inutilizzato, si raccomanda di staccare la spina di alimentazione alla rete elettrica.
Non toccare mai con le mani da vicino il getto di vapore.
Pericolo di scottatura!
Non indirizzare il getto di vapore su persona o animali.
Pericolo di scottatura!
IMPORTANTE
Prima di lasciare la fabbrica tutti i nostri prodotti sono sottomposti a rigorosi collaudi. Pertanto il Suo VAPORETTO contiene più dell'acqua e per il primo utilizzato Le raccomandiamo di non aggiarnerne altra, fino al completo esaurimento dell'erogazione del vapore.
INSTALLAZIONE
Prima di utilizzato VAPORETTO, procedere al montaggio delle ruote piroettanti come individato in figura.
PREPARAZIONE
- Svitre il tappo di sicurezza (A) e riempire la caldaia con 3 I di normale acqua del rubinetto, utilizzando la speciale bottiglia antigoccia (14) (fig. 1). Accertarsi che il livello dell'acqua non superi l'indicatore "MAX" sull'apposto visualizzatore (N).

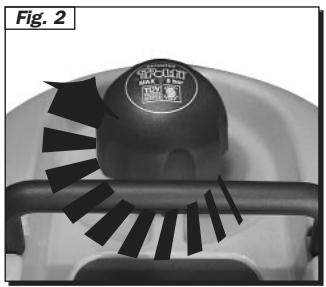

- Riavvitare fino in fondo il tappo con attenzione (fig. 2).
- Inserire la spina del cavo di alimentazione (F) in una presa idonea (230 V) dotata di collegamento a terra.
UTILIZZO
1a. Premere l'interruttore caldaia (B) e l'interruttore accessori (C) che si illumineranno con la spia pressione (K).
2a. Aprire lo sportello della presa monoblocco (D); insere la spina monoblocco (4) premendo l'apposto pulsante (5) e fatto attendione che il perno di aggancio (6) sua perfettamente in posizione nell'apposto foro di bloccaggio (E) sulla presa (fig. 3).
3a. Attendere che la spia pressione (K) si spenga. A quello punto VAPORETTO è primo per essere utilizzato.
4a. L'impugnatura vaporizzatrice (2) è dotata di un tasting di sicurezza (2A) che impedisce l'attivazione accidentale dell'erogazione di vapore da parte di bambini o persone che non conoscono il funzionamento dell'apparecchio. Con il tasting 2A in posizione "OFF" la leva che comanda l'erogazione di vapore è bloccata. Nel caso in cui si dovesse lasciare momentaneamente incustodita la guiana quando l'apparecchio è in funzione, si raccomanda di posizionare il tasting di sicurezza nella posizione "OFF". Per iniziare l'erogazione, spostare indietro (ON) il tasting 2A e-agire sulla leva di lavoro richiesta vapore (fig.4).
Al primo utilizzato più verificarsi una fuoriuscita di gocce d'acqua, dovuta alla non perfetta stabilizzazione termica all'interno della guaina. Consigliamo pertanto di orientare il primo getto di vapore su uno straccio, sino ad ottenere un getto uniforme.
NOTA: la spia pressione (K) si accende e si spegne durante l'utilizzo di VAPORETTO. Questo indica che la resistenza elettrica entra in funzione per Maintainere la pressione costante ed è quindi da considerarsi un fenomeno normale. Se durante l'utilizzo si provoca una torsioneccessiva della guaina, il dispositivo No-Volt interrompe il flusso di vapore. Per riprendere l'erogazione è sufficiente preme nuovamente la leva lavoro vapore.
REGOLAZIONE DEL FLUSSO DI VAPORE

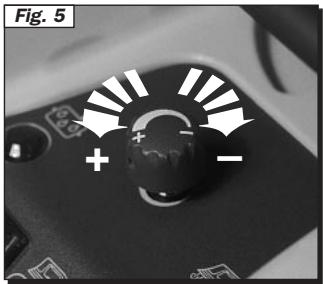

VAPORETTO consente di ottimizzare il flusso di vapore desiderato, agenda sulla manopola di regolazione (I) (fig. 5). Per ottenere un flusso maggiore ruotare la manopola in senso antiorario. Ruotandola in senso orario il flusso diminuisce. Ecco alcuni suggerimenti per l'utilizzo della regolazione:
- Vapore forte: per incrostazioni, macchie, igienizzazioni, unto;
- Vapore normale: per moquette, tappeti, vetri, pavimenti;
- Vapore delicato: per vaporizzare piante, pulire tessuti delicati, tappingerie, divani, ecc.
CONNECTIONDEGLI ACCESSORI

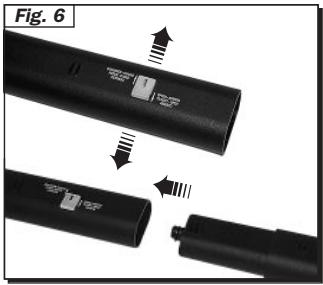

Tutti gli accessori di VAPORETTO sono componibili tra loro. Per raccordarli all'impugnatura vaporizzatrice, procedere come segue (fig. 6):
1b. Posizione are il tasto di bloccaggio (11) (presente su agli accessorio) nella posizione APERTO.
2b. Accoppiare all'impugnatura l'accessorio desiderato.
3b. Posizionare il tasto (11) nella posizione CHIUSO.
4b. Verificare la saldezza della connessione.
INDICATORE DI PRESSIONE
VAPORETTO è dotato di un comodo e preciso strumento indicatore (L) per la visualizzazione immediata della pressione di esercizio.
TAPPO DI SICUREZZA / MANGANZA ACQUA
Questo appearecchio è dotato di un tappo di sicurezza brevettato, che impedisce l'apertura seppur accidentale della caldaia fino a quando esiste una minima pressione al suo interno. Pertanto, per poterlo svitare, è necessario compiere determinate operazioni che descriviamo qui di seguito.
La mancanza d'acqua è segnalata alla spia (J) e da un avvisatore acustico all'interno dell'apparecchio.
Tutte le volte che l'acqua è esaurita, procedere nel seguente modo:
1c. Spagnere l'apparecchio agenda sull'interruttore caldaia (B).
2c. Azionare la leva commande richiesta vapore (3) sulla pistola vaporizzatrice (2) o il pulsante richiesta vapore (R) sul ferro da stiro (Q) sino all'esaurimento del flusso di vapore.
3c. Staccare la spina di alimentazione (F) alla rete elettrica.
4c. Svitare il tappo di sicurezza (A) in senso antiorario.
5c. Attendere 3-4 minuti per consentire il raffreddamento della caldaia.
6c. Effettuare il nuovo riempimento procedendo come descritto al punto 1 del paragrafo PREPARAZIONE. Nel riempire il serbatoio a caldo, si raccomanda di procedere con piccole porzioni d'acqua, al fine di evitare l'evaporazione istantanea dell'acqua.
UTILIZZO DEL FERRO DA STIRO (accessorio opzionale)
1d. Raccordare al generatore la spina monoblocco del ferro da stiro (4) procedendo come indicate nel punto 2a del paragrafo UTILIZZO.
2d. Per la stiratura a vapore, regolare la temperatura del ferro posizionando la manopola di regolazione temperatura (S) su COTONE-LINO. Per la stiratura a secco, regolare la temperatura secondo il tessuto.
3d. Attendere 3-4 minuti che il pulsante luminoso (R) si spenga perché la piastra del ferro raggiunga la temperature stabilita.
4d. Premere il pulsante richiesta vapore (R) per permettere la fuoriuscita del vapore. Rilasciendo il pulsante il flusso si interrompe. Durante il primo funzionamento del ferro, alla piatra può verificarsi la fuoriuscita di quale goccia d'acqua frammista a vapore, dovuta alla non perfetta stabilizzazione termica. Si consiglia pertanto di orientare il primo getto di vapore su uno straccio.
5d. E' possible utilisezzare il ferro anche in verticale, vaporizzando tendaggi, abiti, ecc.
IMPORTANT:
Non lasciate il ferro da stiro incustodito quando è in funzione.
- Stirare solo su sostegni resistenti al calore e che lascino permeare il vapore.
CONSIGLI PRATIGI PER L'UTILIZZO DEGLI ACCESSORI
PRECAUZIONI
- Per la pulizia di fornì, frigoriferi, lampade ed altri apparecchi elettrici, si raccomanda di staccare sempre la spina di alimentazione alla rete, mettendo fuori tensione gli apparecchi da pulire.
- Prima di trattare pelli, tessuti particolari e superfici di legno, consultare le istruzioni del fabbricante e procedere eseguingo sempre una prova su una parte nascosta o su un campione. Lasciare asciugare la parte vaporizzata per verificare che non si siano verificati cambiamenti di colore o deformazioni.
- Per la pulizia di superfici in legno (mobili, porte ecc.) e di pavimenti in cotto trattato, si raccomanda di prestare particolare attenzione, in quanto un utilizzo troppo prolungato del vapore potrebbe danneggiare la cera, il lucido o il colore delle superfici da pulire. Si consiglia pertanto di erogare il vapore su queste superfici solo per brevi intervalli, o di procedere alla pulizia mediante un panno precedentemente vaporizzato.
- Su superfici particolaremente delicate (per es. materiali sintetici, superfici laccate ecc.) si raccomanda di usare le spazzole sempre ricoperte con un panno.
- Per la pulizia di superfici vetrate in stagioni con temperature particolarmente basse, pre-riscaldare i vetri tenendo la pistola vaporizzatrice a circa 50 cm di distance dalla superficie.
- Per la cura delle Vostre piante, si consiglia di vaporizzare da una distanza minima di 50 cm.
PISTOLA VAPORIZZATRICE (2)
Senza montare le spazzole, la sola pistola vaporizzatrice più essere utilizzata per particolare pulizie che necessitano, a secondo del tipo di materiale e della natura dello sporco da pulire, una vaporizzazione più o meno ravicinata. Più dificile è lo sporco, più vicina dovrè essere tenuta la pistola vaporizzatrice, perché la temperatura e la pressione sono maggiori al momento della fuoriuscita.
In tutti i casi, dopo la vaporizzazione, passare con un panno asciutto o con una spugna abrasiva se lo sporco è più resistente.
Usare la pistola vaporizzatrice per:
- trattare le macchie su moquette o tappeti prima di passare la spazzola;
- pulire acciaio inossidabile, vetri, specchi, rivestimenti stratificati e smaltati;
-
pulire angoli di difficoltà accessibilità quali scale, infissi di finestre, stipiti di porte, profilati in alluminio;
-
pulire interni di fornì, frigoriferì, congelatori (sbrinatura rapida);
- pulire manopole di piani di cottura, basi di rubinetti;
- pulire persiane, radiatori, interni di vetture;
- vaporizzare su piante d'appartamento (a distanza);
- eliminare odori e pieghe dai vestiti.
In caso di necessità (zone di dificile accesso) la pistola può essere completata dai tubi prolonga.
SPAZZOLA GRANDE (8)
E' composta dallo spazzolone (8) e da uno o due tubi prolunga (7). Utilizzare esta spazzola per tutte le superfici lavabili ampie.
Per pulire i pavimenti, posare la spazzola su un panno asciutto e pulito e passare avanti e indietro alla premere. Quando un lato è sporco, girare il panno.
Usare la spazzola senza panno sulle zone sporche o incrostate e sulle fughe delle piastrelle con movimento laterale per sollevare lo sporco.
Per angoli difficili e macchie, utilizzare direttamente la pistola; passare poi il panno sui puntiosi trattati.Sulle superfici verticali lavabili o tappezzeria e sui plafoni ricoprire la spazzola con un panno asciutto e procedere come per il pavimento. è consigliabile avvolgere la spazzola con un panno possibilmente spugnoso ( vecchie salviette da bagno).
Per pulire le superfici vetrate, avvolgere la spazzola con un panno in cotone che non lasci peli, fissarlo con gli apposti agganci a leva (9), passare sui vetri per sgrassarli e per eliminare tutte le tracce di prodotti detergenti. Terminare vaporizzando con la pistola e asciugando la superficie. In stagioni con temperature particolarmente frede, preriscaldare i vetri tenendo la pistola a 50 cm alla superficie prima di procedere alla pulizia.
Su tutti i tipi di moquette sintetiche o in lana sia di pavimento che a muro come pure sui tutti i tappeti, VAPORETTO assicura la massima igiene e restituisce l'aspetto originale ravivando i colori. Passare sulla superficie la spazzola除去 panno per far risalire in superficie lo sporco, ricoprire la spazzola con un panno in cotone bloccandolo negli apposti agganci a leva (9), quindi ripassare sulla superficie per raccogliere lo sporco. A seconda della delicatezza della moquetteiegare il panno doppio o triplo.
Procedere rapidamente e ricerca preme sulla moquette portando la spazzola avanti, indietro e lateralmente ricerca fermarsi troppo tempo nella stesso punto. Il trattamento può essere ripetuto a volontà ricerca pericolò per le superfici. L'asciugatura è praticamente immediata. In caso di moquette molto sporche o sature di prodotti detergenti, non insistere troppo; i risultati saranno evidenti solo dopo alcune utilizzazioni di VAPORETTO.
Per pulire le macchie ostinate, prima di procedere al trattamento sopraindicato trattare direttamente la macchia con la pistola vaporizzatrice (a distance di 5 - 10 cm) e passare energeticamente un panno.
SPAZZOLA PICCOLA (12)
Si utilizes la spazzola piccola agli qualvolta l'impiego della spazzola grande è impossibile o troppo scomodo.
La spazzola può essere raccordata direttamente alla pistola vaporizzatrice o una o due tubi prolunga.
La spazzola piccola cui estere utilizzata per:
- tessuti d'arredamento (dopo quale prova su parti nascoste);
-velluti e pelli (a distanza);
- interni di vetture, parabrezza incrostati;
- superfici vetrate piccole;
- piastrelle e altre superfici piccole.
Per le pulizie del legno ( stipiti, pavimenti, ecc.) non vaporizzare direttamente, ma coprirle la spazzola ( grande o piccola ) con un panno di cotone piegato più volte.
Per la pulizia dei mobili vaporizzare un panno di cotone asciutto, quando procedere alla pulizia. L'umidità calda del panno toglie la polvere, le macchie di sporco e l'elettricità statica, così il mobile resta pulito più a lungo perché l'utilizzo di prodotti dannosi.
L'accessorio 120° , direttamente raccordabile alla pistola vaporizzatrice, è dotato di un beccuccio inclinato che consente di indirizzare il getto di vapore nei punti più nascosti e difficilmente raggiungibili con la pistola vaporizzatrice.
Ideale per la pulizia di radiatori, stipiti di porte e finestre, sanitari e persiane.
E' un accessorio utilissimo e insostituibile.
ACCESSORIO LAVAVETRI (18-19-20)
L'accessorio lavavetri permette di pulire efficacamente e rapidamente tutte le superfici vetrate perché l'utilizzo di sostanze detergenti. I Vostri vetri rimarranno puliti più a lungo grazie all'assenza della pellicola, normalmente lasciata dai normali detergenti, sulla quale si depositano polvere e vapori grassi.
La pulizia dei vetri si effettua in 2 tempi:
- passaggio del vapore sulla superficie da pulire per sciogliere lo sporco azionando la leva dato comando vapore (3);
- passaggio della spatola per eliminare lo sporco, alla fare fuoriuscire il vapore.
Per la pulizia di superfici particolaremente ampie, è possible raccordare l'accessorio lavavetri ai tubi prolonga.
LANCIA A PRESSIONE (21)
Accessorio in grado di raggiungereanche i punti più difficili,ideale per la pulizia di persiane,termosifoni,ecc.
CONSIGLI PER LA MANUTENZIONE GENERALE
-
Prima di effettuare qualunque operazione di manutenzione, staccare sempre la spina di alimentazione alla rete elettrica.
-
Per mantenere nel tempo un rendimento eccellense, si raccomanda di svuotare e sciacquare la caldaia con acqua di rubinetto almeno agli 2-3 mesi; questa operazione consente di eliminare i residui di calcare che si depositano sul fondo. Se la durezza dell'acqua utilizzata è molto elevata, augmentare la frequenza dei risciacqui. In quello caso si consiglia inolte l'utilizzo dello speciale decalcificante a base naturale TP 2000, in vendita presso tutti i Centri Assistenza POLTI.
Non svuotare mai VAPORETTO quando I'acqua nella caldaia è ancor calda.
- Dopo l'utilizzo delle spazzole si consiglia di lasciare raffreddare le setole nella loro posizione naturale, in modo da evitare qualsiasi deformazione.
- Verificare periodicamente lo stato della guarnizione colorata che si trovna nella spina monoblocco (4). Se necessario, sostituirla con l'apposto ricambio (15). Effettuare lo stesso controloanche sulle guarnizioni di connessione dei tubi prolunga (7) e della pistola vaporizzatrice (2).
- Per la pulizia esterna dell'apparecchio, utilizesse simplicamente un panno umido. Evita re l'uso di solventi o detergenti che potrebbero arrecare danni alla superficie plastica.
AVVERTENZE
-
In caso di guasto o malfunzionamento, non tentare mai di smontare l'apparecchio ma rivolgersi al Centro di Assistance autorizzato più vicino. Tutti i Centri di Assistance autorizzati Polti sono elencati in fondo al presente manuale.
-
In caso di riparazioni o per la sostituzione dello speciale tappo di sicurezza, utilizzare esclusivamente ricambi originali POLTI.
CONSORZIO
RICAMBI ORIGINALI
ELETTRODOMESTICI
- Questo appearecchio è dotato di un limitatore termico di sicurezza e di una valvola di sovrappressione per la cui sostituzione è richiesto l'intervento di un tecnico autorizzato.
- Nel caso si rendesse necessaria la sostituzione del cavo di alimentazione si raccomanda di rivolgersi ad un Centro di Assistenza autorizzato, in quanto è necessario un utensile speciale.
GARANZIA
VAPORETTO è garantito 1 anno alla data di acquirevo contro i difetti di fabbricazione e i vizi dei materiali. La garanzia non è valida se il guasto è causato da un impiego improprio. In caso di guasto o malfunzionamento, contattare immediatamente il Centro Assistenza autorizzato più vicino. Eventuali manomissioni dell'apparecchio da parte di personale non autorizzato invalideranno automaticamente la garanzia.
- La Polti S.p.A. declina tutte le responsabilità in caso di incidenti derivanti da un utilizzo di VAPORETTO non conforme alle presenti istruzioni d'uso.
ATTENZIONE
L'apparecchio è costruito secondo le norme vigenti per il riciclaggio.
Si raccomanda di non gettare nei rifiuti domestici i materiali di imballaggio protettivi per il trasporto, ma consegnari ai relativi centri di raccolta.
AUMENTA LA VERSATILITA DI VAPORETTO _ CON I NOSTRI AGGESSORI OPZIONALI
FERRO Mod. FER 4500
Ferro di tipo professionale. Piastra in alluminio con 21 fori vapore concentrati in punta. Manico in sughero e interrottore vapore ergonomico. Interruttore richiesta vapore con doppia funzione ON/OFF e GETTO CONTINUO. Lampada spia che indica il raggiungimento della temperatura selezionata. A corredo tappetino appoggia ferro.
FERRO Mod. FER 1000
Piastra inox con 11 fori vapore concentrati in punta. Lampada spia che indica il raggiungimento della temperatura selezionata. A corredo tappetino appoggia ferro.
SPAZOLA TRIANGOLARE (22)
Nuovo accessorio che grazie alla sua forma consente di raggiungere agevolmente anche gli angoli.
SPAZZOLINO GRANDE PER ACCESSORIO 120° (23)
Accessorio molto utile che consente l'utilizzo dell'accessorio 120° anche per la pulizia di superfici più ampie.
SCOLLA TAPPEZZERIA (24)
Studiato per rimuovere perché difficultà la carta da parati.
UFFICIO SERVIZIO CLIENTI
Chiamando quello numero i nostri incariciati saranno a dispi-zione per rispondere alle Vostre domande e fornirVi tutte le indi-cazioni utili per sfruttare al meglio le qualità di
