MANUALE UTENTE FN 66 XA S SCHOLTES

FN 66 XA S FN 66 S FNG 66 S FN 66 T XA S FN 66 T S Français Mode d’emploi FOUR Sommaire Mode d’emploi,1 Avertissements,3 Assistance,5 Description de l’appareil,7 Description de l’appareil,9 Installation,33 Mise en marche et utilisation,35 Précautions et conseils,41 Nettoyage et entretien,41 Italiano Español Istruzioni per l’uso FORNO Sommario Istruzioni per l’uso,1 Avvertenze,2 Assistenza,5 Descrizione dell’apparecchio,7 Descrizione dell’apparecchio,8 Installazione,11 Avvio e utilizzo,13 Precauzioni e consigli,19 Manutenzione e cura,19 English HORNO Sumario Manual de instrucciones,1 Advertencias,3 Asistencia,6 Descripción del aparato,7 Descripción del aparato,9 Instalación,44 Puesta en funcionamiento y uso,46 Precauciones y consejos,52 Mantenimiento y cuidados,52 Portuges Operating Instructions OVEN Manual de instrucciones Contents Operating Instructions,1 Warnings,2 Assistance,5 Description of the appliance,7 Description of the appliance,8 Installation,22 Start-up and use,24 Precautions and tips,30 Maintenance and care,30 Instruções para a utilização FORNO Índice Instruções para a utilização,1 Advertências,4 Assistência,6 Descrição do aparelho,7 Descrição do aparelho,10 Instalação,55 Início e utilização,57 Precauções e conselhos,63 Manutenção e cuidados,63 Avvertenze ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza. Non utilizzare prodotti abrasivi né spatole di metallo taglienti per pulire lo sportello in vetro del forno in quanto potrebbero graffiare la superficie, provocando, così, la frantumazione del vetro. “Prima di attivare la funzione di pulizia automatica:

• pulire la porta del forno
• con una spugna umida togliere dall’interno del forno i residui più consistenti. Non usare detergenti;
• estrarre tutti gli accessori e il kit guide scorrevoli (se presente);
• non lasciare strofinacci o presine sulla maniglia.” Durante la pulizia automatica, le superfici possono diventare molto calde: tenere i bambini a distanza. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

AT T E N Z I O N E : A s s i c u r a r s i c h e l’apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche. Warnings

Assistenza Attenzione: L’apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: “F--” seguito da numeri. In questi casi è necessario l’intervento dell’assistenza tecnica. Prima di contattare l’Assistenza:

• Ve r i f i c a r e s e l ’ a n o m a l i a p u ò e s s e r e r i s o l t a autonomamente;
• Riavviare il programma per controllare se l’inconveniente è stato ovviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato. ! Non ricorrere mai a tecnici non autorizzati. Comunicare:
• Il tipo di anomalia;
• il messaggio visibile sul display TEMPERATURA
• Il modello della macchina (Mod.)
• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. il trasporto dell’elettrodomestico non riparabile in loco. Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com. Assistance

• The serial number (S/N). The latter two pieces of information can be found on the data plate located on the appliance. Estensione di garanzia Airbag Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a: Assistance

Descrizione dell’apparecchio Description of the appliance Pannello di controllo Control panel 1 Selezione Programmi 2 Regolazione Tempi 3 Tasto OK 4 Freccia Su 5 START/STOP 6 Tasto Impostazioni 7 Tasto Blocco comandi 8 Tasto + 9 Freccia Giù 10 Tasto 11 DISPLAY 12 Regolazione Temperatura 13 ON/OFF 1 Cooking mode selection 2 Time adjustment 3 OK button 4 Up arrow 5 START/STOP 6 Setup button 7 Control panel lock button 8 + button 9 Down arrow

11 DISPLAY 12 Temperature adjustment 13 ON/OFF Display Display 14 Indicazione Menù selezionato 15 Indicazione Porta bloccata 16 Indicazione Temperatura 17 Suggerisce cosa fare o cosa sta facendo il forno. Indica anche: ORA; DURATA COTTURA; FINE COTTURA. 18 Indicatori di Preriscaldamento 19 Icona della cottura selezionata/icona del ripiano di cottura consigliato 14 Selected Menu indicator 15 Door locked indicator 16 Temperature indicator 17 Suggests a course of action or displays the activity currently being performed by the oven. It also displays: TIME; COOKING DURATION; COOKING END TIME. 18 Preheating indicators 19 Selected cooking mode symbol/recommended rack position

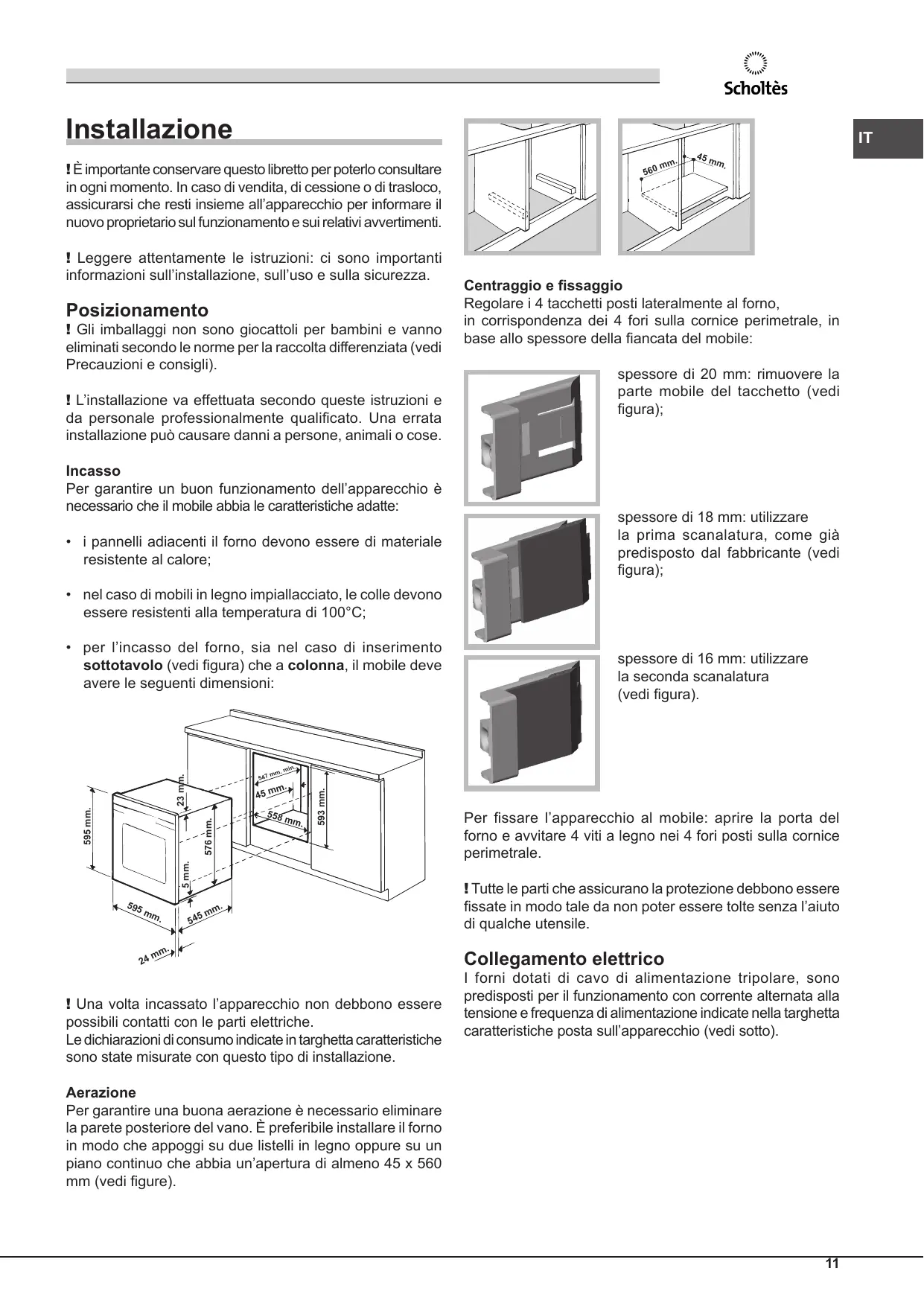

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;

Centraggio e fissaggio Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile: spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura); spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante (vedi figura);

• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

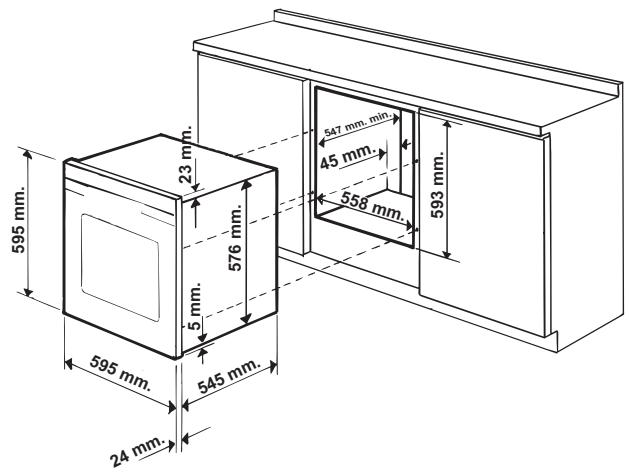

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni:

spessore di 16 mm: utilizzare la seconda scanalatura (vedi figura).

! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione. Per fissare l’apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale. ! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. Collegamento elettrico I forni dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto). Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure).

Montaggio del cavo di alimentazione

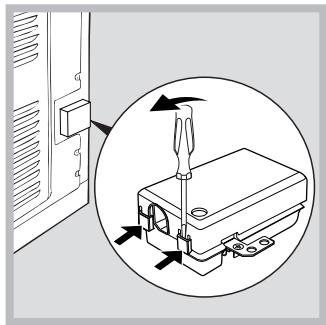

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

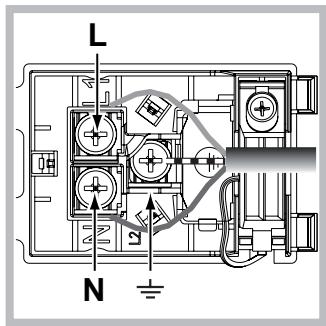

2. Mettere in opera il cavo di

alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-Ne poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde (vedi figura).

nell’apposito fermacavo.

4. Chiudere il coperchio

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente (per esempio lo schienale del forno). ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);
• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

TARGHETTA CARATTERISTICHE Dimensioni* larghezza cm 43,5 altezza cm 32,4 profondità cm 41,5 Volume* lt. 59 Dimensioni** larghezza cm 45,5 altezza cm 32,4 profondità cm 41,5 Volume** lt. 62 Collegamenti elettrici tensione a 220-240V~ 50Hz potenza massima assorbita 2800W Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304 ENERGY LABEL Consumo energia convezione Naturale – funzione di riscaldamento: Tradizionale; Consumo energia dichiarazione Classe convezione Forzata funzione di riscaldamento: Rosticceria. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2002/96/CE e successive modificazioni. - 1275/2008 standby/off mode

• Solo per modelli con guide imbutite. ** Solo per modelli con guide in filo. Avvio e utilizzo Impostare l’orologio ! Quando si inserisce la griglia assicurarsi che il fermo sia nella parte posteriore della cavità (vedi immagine). ! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. ! Porre sempre i recipienti di cottura sulle griglie in dotazione. ! Nel caso di cotture per le quali è prevista la lievitazione si raccomanda di non aprire la porta per non comprometterne il risultato. ! La pressione prolungata dei tasti , , e consente lo scorrimento veloce delle liste o dei valori impostati. ! Ad ogni accensione il forno è impostato sul Menù UNIVERSALI ! All’accensione del display, se l’utente non tocca alcun tasto, il display si spegnerà automaticamente dopo 2 minuti Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo e la porta del forno. ! A fine cottura la ventola si attiva e disattiva automaticamente finché il forno non è sufficientemente freddo. Luce del forno A forno spento la lampadina può essere accesa in qualunque momento aprendo la porta del forno. Prima accensione Dopo l’allacciamento alla rete elettrica, alla prima alimentazione, accendere il pannello di controllo premendo il tasto . Compare la lista delle lingue nel menù. Per scegliere la lingua desiderata selezionarla con i tasti e . Per confermare premere il tasto “OK”. Una volta effettuata la scelta, il display visualizzerà i seguenti parametri: LINGUA Selezione della lingua ORA Impostazione dell’ora TONO Tono della tastiera VISUALIZZA ORA Visualizza orologio CONTAMINUTI Impostazione contaminuti PIROLISI Scelta PIROLISI ESCI Uscita dal menù ! Dopo aver impostato la lingua nel menù, trascorso un tempo di 60 secondi di non utilizzo il display passa al menù UNIVERSALI. Per impostare l’orologio, accendere il forno premendo il tasto ; premere il tasto “MENU” e seguire la procedura indicata.

1. selezionare la voce ORA e premere il tasto “OK” per

2. i 4 digit numerici lampeggiano

3. regolare tramite i tasti e ;

4. premere il tasto “OK” per confermare.

Impostare il contaminuti Il contaminuti è impostabile sia a forno spento che acceso. Quando il forno è spento:

1. premere il tasto “MENU”

2. i 4 digit numerici lampeggiano

3. regolare tramite i tasti e ;

4. premere il tasto “OK” per confermare.

Se il forno è acceso:

1. premere il tasto “MENU”

2. selezionare la voce CONTAMINUTI e premere il tasto

“OK” per modificare;

3. i 4 digit numerici lampeggiano

4. regolare tramite i tasti e ;

5. premere il tasto “OK” per confermare.

6. una volta impostato è possibile spegnere il forno.

Il display visualizzerà il contaminuti: a tempo scaduto il forno emette un segnale acustico, che si arresta dopo un minuto o premendo una qualsiasi icona. ! Il contaminuti non controlla l’accensione e lo spegnimento del forno. Sicurezza Bambini La funzione Sicurezza Bambini permette di bloccare i tasti del forno. Per l’attivazione premere il tasto , selezionare la voce ATTIVARE e poi il tasto “OK” per confermare. Per disattivare ripetere la procedura indicata selezionando la voce NON ATTIVARE. La sicurezza bambini è attivabile quando il forno è in cottura, oppure è spento. La sicurezza bambini è disattivabile in tutti i casi precedenti e anche quando il forno ha terminato la cottura. Avviare il forno ! Ad ogni accensione il forno è impostato sul Menù UNIVERSALI ! Per ritornare alla schermata principale del menù di selezione programmi premere il tasto “P”

1. Accendere il pannello di controllo premendo il tasto .

2. Il display visualizza:

AUTOMATICI UNIVERSALI

con la prima voce selezionata (scritta nera su sfondo bianco)

selezionare la voce desiderata e confermare premendo “OK”. Il display passa alla visualizzazione dei programmi di cottura.

4. Tramite i tasti o selezionare il programma di cottura

desiderato e confermare premendo “OK”.

5. Premere il tasto “START/STOP” per avviare la cottura.

6. Il forno entra nella fase di preriscaldamento.

7. Un segnale acustico e l’accensione di tutti gli indicatori

preriscaldamento segnalano che il preriscaldamento è completo.

8. Durante la cottura è sempre possibile:

- modificare la temperatura premendo il tasto “°C”, regolare tramite i tasti o e confermare premendo “OK” (solo per cotture UNIVERSALI); - programmare la durata di una cottura (solo per cotture UNIVERSALI); - interrompere la cottura premendo il tasto “START/STOP”; - impostare il contaminuti - spegnere il forno premendo il tasto .

9. In caso di black-out, se la temperatura del forno non si

è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate. Programmi di cottura UNIVERSALI ! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 30°C e 300°C (ove possibile). I programmi UNIVERSALI comprendono tutte le cotture manuali. Per ciascuna di esse, il forno gestisce unicamente i parametri essenziali per la riuscita di tutte le ricette, dalle più semplici alle più sofisticate: temperatura, fonte di calore, tasso d’umidità e circolazione forzata dell’aria sono valori che vengono controllati automaticamente. Questo capitolo è stato realizzato con la preziosa collaborazione del nostro esperto culinario. Invitiamo a seguire i suoi consigli al fine di sfruttare appieno la sua esperienza e ottenere una cottura sempre perfetta. Le funzioni di cottura, le temperature e i ripiani di posizionamento delle pietanze da selezionare sono esattamente gli stessi da lui usati abitualmente per ottenere i migliori risultati. Per ciascuna funzione UNIVERSALI, nella tabella seguente viene indicato se la pietanza va infornata a freddo o a caldo. Il rispetto di queste indicazioni garantisce un risultato di cottura ottimale. Se si desidera infornare a caldo, attendere la fine del preriscaldamento, segnalata da una sequenza di segnali acustici. La temperatura viene determinata automaticamente in base al tipo di cottura scelto; tuttavia è possibile modificarla per adattarla alla specifica ricetta da realizzare. È possibile anche impostare una durata di cottura con inizio immediato o ritardato. Programma MULTILIVELLO Si attivano tutti gli elementi riscaldanti ed entra in funzione la ventola. Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di quattro ripiani contemporaneamente.

Programma BARBECUE Si attiva l’elemento riscaldante superiore. La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa. Programma GRILL-GIRARROSTO Si attiva l’elemento riscaldante superiore ed entra in funzione il girarrosto. La funzione è ottimizzata per le cotture al girarrosto. Effettuare le cotture con la porta del forno chiusa. Programma GRATIN Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ideale per cibi gratinati, lasagne, ecc... Effettuare le cotture con la porta del forno chiusa. Programma TRADIZIONE Con questa cottura tradizionale è meglio utilizzare un solo ripiano. Cottura raccomandata per cotture lente o bagnomaria. Per la cottura a bagnomaria è consigliabile mettere l’acqua direttamente nella leccarda. Programma ROSTICCERIA Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Programma LIEVITAZIONE Si attiva l’elemento riscaldante circolare ed entra in funzione la ventola solo in fase di riscaldamento. La temperatura del forno è ideale per l’attivazione del processo di lievitazione. Durante la lievitazione tenere la porta del forno chiusa. Programma BRIOCHE I parametri usati rendono questo programma di cottura ideale per dolci a base di lievito naturale. Programma CROSTATE I parametri usati rendono questo programma di cottura ideale per tutte le ricette di crostate. Programma DOLCI Questo programma di cottura è indicato per tutti i dolci di pasticceria non inclusi in BRIOCHE e CROSTATE (ad es. piccoli bignè, pan di spagna, ecc...). Programma MERINGA BIANCA/AMBRATA Le temperature sono preimpostate e non modificabili. Il programma MERINGA BIANCA è ideale per l’asciugatura delle meringhe. Il programma MERINGA AMBRATA è ideale per la cottura delle meringhe. Programma SCONGELAMENTO La ventola posta sul fondo del forno fa circolare l’aria a temperatura ambiente attorno al cibo. E’ indicato per lo scongelamento di qualsiasi tipo di cibo, ma in particolare per cibi delicati che non vogliono calore come ad esempio: torte gelato, dolci alla crema o con panna, dolci di frutta. Programmi BASSA TEMPERATURA Questo tipo di cottura, utilizzato da anni dai professionisti del settore, consente di cucinare gli alimenti (carni, pesci, frutta, verdura) a temperature molto basse (85,95 e 120 °C), garantendo una cottura perfetta ed esaltando al massimo le qualità gustative. I vantaggi non sono da sottovalutare:

• essendo le temperature di cottura molto basse (in genere, inferiori alla temperatura d’evaporazione), la dispersione dei sughi di cottura dovuta all’evaporazione viene notevolmente ridotta e l’alimento acquista morbidezza;
• nella cottura di carni, le fibre muscolari si ritirano meno rispetto a una cottura classica. Il risultato è una carne più tenera che non necessita di una fase di riposo dopo la cottura. La doratura della carne dovrà essere effettuata prima di infornare. La cottura a bassa temperatura sottovuoto, utilizzata da 30 anni dai più grandi chef, presenta numerose qualità:
• gastronomiche: consente di concentrare gli aromi rispettando la caratteristiche gustative dell’alimento e mantenendone la morbidezza e la tenerezza.
• igieniche: poiché vengono rispettate le norme d’igiene, questo tipo di cottura protegge gli alimenti contro gli effetti nocivi dell’ossigeno e garantisce una conservazione più prolungata delle pietanze nel frigorifero.
• organizzative: grazie al prolungamento della durata di conservazione, è possibile preparare i piatti con largo anticipo.
• dietetiche: questa cottura limita l’utilizzo delle sostanze grasse e permette quindi di realizzare una cottura leggera e digeribile.
• economiche: riduce notevolmente il calo di peso dei prodotti. Per utilizzare questa tecnica, è necessario possedere una macchina sottovuoto dotata di appositi sacchetti. Seguire attentamente le istruzioni indicate per il confezionamento sottovuoto degli alimenti. La tecnica del sottovuoto permette anche la conservazione dei prodotti crudi (frutta, verdura, ecc.) e dei prodotti già cotti (cottura tradizionale). Programma PASTORIZZAZIONE Questo tipo di cottura è indicata per la frutta, verdure, ecc.... I contenitori di piccole dimensioni possono essere posizionati su 2 livelli (leccarda 1° ripiano e griglia 3° ripiano). Lasciare raffreddare i contenitori all’interno del forno. Infornare a forno freddo. Girarrosto

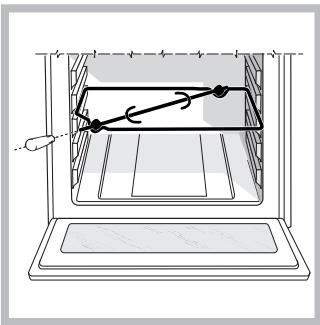

Per azionare il girarrosto (vedi figura) procedere come segue:

1. mettere la leccarda in

2. mettere il sostegno del

girarrosto in posizione 3 e i n se ri re l o s piedo nell’apposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando le icone

Funzioni di cottura automatiche ! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture. ! La temperatura e la durata di cottura sono prestabilite tramite il sistema C.O.P.® (Cottura Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. Questo capitolo è stato realizzato con la preziosa collaborazione del nostro esperto culinario. Invitiamo a seguire i suoi consigli al fine di sfruttare appieno la sua esperienza e ottenere una cottura sempre perfetta. Le funzioni di cottura, le temperature e i ripiani di posizionamento delle pietanze da selezionare sono esattamente gli stessi da lui usati abitualmente per ottenere i migliori risultati. Programma ARROSTO... Utilizzare questa funzione per cuocere carni di manzo, vitello, maiale, pollo e agnello. Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Su alcuni programmi ARROSTO è possibile selezionare il livello di cottura desiderato: BEN COTTO, MEDIO e AL SANGUE. Programma CROSTATE... Questa funzione é ideale per tutte le ricette di crostate (che normalmente necessitano di una buona cottura sotto). Infornare a forno freddo. E’ comunque possibile infornare a anche forno caldo. Programma BRIOCHE Questa funzione é ideale per dolci di pasticceria a base di lievito naturale. Infornare a forno freddo. E’ comunque possibile infornare a forno caldo. Programma PLUM-CAKE Questa funzione é ideale per tutte le ricette a base di lievito chimico. Infornare a forno freddo. E’ comunque possibile infornare a forno caldo. Programma DOLCI Questa funzione è ideale per tutte le altre ricette (senza lievito e che non sono crostate). Infornare a forno freddo. E’ comunque possibile infornare a anche forno caldo.

Programma PANE Utilizzare questa funzione per realizzare del pane. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:

• rispettare la ricetta;
• non dimenticare di mettere 150gr (1,5 dl) di acqua fredda sulla leccarda alla posizione 5; Infornare a forno freddo. Nel caso in cui si desideri infornare a forno caldo, a seguito di una cottura che ha raggiunto alte temperature, il display visualizzerà la scritta “FORNO TROPPO CALDO” fino a quando la temperatura del forno raggiungerà 40°. A questo punto sarà possibile infornare il pane. Ricetta per il PANE (impasto massimo): Ingredienti:
• 25 gr di lievito fresco per panificazione o 4 bustine di lievito in polvere. Preparazione:
• Mescolare la farina ed il sale in un grande recipiente.
• Diluire il lievito nell’acqua leggermente tiepida (circa 35 gradi).
• Aprire la farina a fontana.
• Versare il composto di acqua e lievito.
• Lavorare l’impasto fino ad ottenere un impasto omogeneo e poco colloso, stirandolo con il palmo della mano e ripiegandolo su se stesso per 10 minuti.
• Formare una palla, mettere l’impasto in una ciotola e ricoprirla con pellicola trasparente per evitare che la superficie dell’impasto si secchi. Mettere la ciotola nel forno alla funzione manuale LIEVITAZIONE a 40°C e lasciar lievitare per circa 30/45 minuti o a temperatura ambiente per circa 1 ora (il volume dell’impasto deve raddoppiare).
• Rompere l’impasto lavorandolo delicatamente e dividerlo per ottenere i diversi pani.
• Disporli sulla griglia con la carta forno (tagliata della stessa misura interna della leccarda) e cospargerli di farina.
• Praticare alcune incisioni con una lama affilata.
• Infornare la griglia al ripiano 2.
• Posizionare la leccarda al ripiano 5 e versarvi 100 gr di acqua fredda.
• Infornare a forno freddo.
• Avviare la funzione automatica PANE.
• A fine cottura, lasciar riposare i pani sulla griglia fino a completo raffreddamento. Programma PIZZA Utilizzare questa funzione per realizzare della pizza (impasto di un certo spessore). Fare riferimento al capitolo seguente per la ricetta e dettagli. E’ possibile selezionare il livello di cottura desiderato: MEDIA COTTURA, CROCCANTE e SOFFICE. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:
• rispettare la ricetta;
• il peso dell’impasto deve essere da 350g a 500g.

• ungere leggermente la leccarda e le teglie. Infornare a forno freddo. Nel caso in cui si desideri infornare a forno caldo, a seguito di una cottura che ha raggiunto alte temperature, il display visualizzerà la scritta “forno troppo caldo” fino a quando la temperatura del forno raggiungerà 120°. A questo punto sarà possibile infornare la pizza. Ricetta per la PIZZA : Ricetta per 3 o 4 pizze: 1000g Farina, 500g Acqua, 20g Sale, 20g Zucchero, 10cl Olio di Oliva, 20g lievito fresco (oppure 2 bustini in polvere)
• Lievitazione nell’ ambiente: 1 ora o funzione manuale LIEVITAZIONE a 40°C e lasciar lievitare per circa 30/45 minuti.
• Infornare a forno freddo.
• Lanciare la cottura PIZZA. Programma PIZZERIA Utilizzare questa funzione per realizzare della pizza (impasto sottile). Usare la pietra refrattaria per pizza in dotazione posizionandola sulla apposita griglia sul ripiano

6. Fare riferimento al paragrafo della ricetta PIZZA per gli

ingredienti. Il forno indica il momento di infornare tramite un segnale acustico e la visualizzazione del messaggio INFORNA E PREMI START. Le mie ricette ! Se viene scelta una funzione UNIVERSALI e si imposta una durata, al termine della cottura, sul display appare la schermata in cui il forno chiede se vuole salvare la cottura. La funzione LE MIE RICETTE è attiva solo per cotture UNIVERSALI e dove sia stata impostata la durata. La memorizzazione della ricetta avviene soltanto al termine della cottura. Può essere memorizzato un numero finito di operazioni (totale 10) tra variazione temperatura e della durata, se intercorre almeno un minuto tra l’una e l’altra. Si possono memorizzare al massimo 10 cotture. E’ possibile selezionare la posizione della memoria da occupare. Per poter differenziare tra di loro le ricette salvate in modo da facilitare la ricerca all’interno della lista, il nome con cui verrà salvata ciascuna cottura sarà composto da: - MIA RICETTA + numero progressivo (1, 2, 3, ecc...)

- TEMPERATURA INIZIALE + EVENTUALE SIMBOLO*

(es. 170°C) - DURATA (es. 00:30)

• Significato dei simboli: - nessun simbolo: è stata impostata la temperatura iniziale e non è stata più variata; - : è stata variata la temperatura iniziale, solo diminuendola; - : è stata variata la temperatura iniziale, solo aumentandola; - : è stata variata la temperatura iniziale, sia aumentandola che diminuendola. Programmare la cottura Consigli pratici di cottura Programmare la durata ! La durata è impostabile solo per cotture UNIVERSALI. ! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati. ! La programmazione è possibile anche prima dell’avvio di un programma di cottura con il tasto “START/STOP”. Premere il tasto , poi:

1. Selezionare la voce DURATA e premere “OK” per

2. i 4 digit numerici lampeggiano

3. regolare tramite i tasti e ;

4. premere il tasto “OK” per confermare.

5. Allo scadere del tempo di cottura viene emesso un

segnale acustico e il forno si spegne.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. Programmare una cottura ritardata ! Impostando la durata è possibile programmare una cottura ritardata. ! La programmazione è possibile solo dopo aver selezionato, senza avviarlo, un programma di cottura.

e seguire la procedura da 1 a 3 descritta per la durata.

2. Selezionare la voce FINE COTTURA e premere “OK”

3. i 4 digit numerici lampeggiano

4. regolare tramite i tasti e ;

5. premere il tasto “OK” per confermare.

6. Premere il tasto “START” per attivare la programmazione.

7. Allo scadere del tempo di cottura viene emesso un

segnale acustico e il forno si spegne.

• Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15. Il messaggio sul display ATTESA segnala che è stata effettuata una programmazione. Sul display vengono visualizzate l’ora di fine cottura e la durata. Si può modificare l’ora di fine cottura finchè il forno è nella modalità di attesa seguendo la procedura sopra indicata. Per annullare una programmazione spegnere il forno .

! Nelle cotture BARBECUE disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). MULTILIVELLO

• Disporre la leccarda in basso e le griglie in alto. PIZZA o FOCACCE
• Utilizzare una teglia in alluminio leggero di un diametro massimo di 30cm, appoggiandola sulla griglia in dotazione.
• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura. BARBECUE
• Preriscaldare il forno per 5 minuti.
• Effettuare la cottura a porta chiusa.
• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.
• Questa funzione è indicata per: rosolatura, gratin, colorazione meringhe, toast, piccole grigliate con carne magre e sottili.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.

Tabella cottura Funzioni Alimenti Peso (Kg) Universali Crostate Crostate*

Pizza Brioche* Dolci* Panettone Bignè Cookies Pasticci Plumcake Pan di spagna Multilivello* Rosticceria* Gratin* Grill-Barbecue* Lievitazione* Meringhe bianche* Meringhe ambrata* Bassa temperatura 85°C* Pastorizzazione Cottura su n. ripiani

Crème Caramel (bagno maria) Grosso pezzo di carne Arrosto di maiale, vitello… Grosso volatile arrosto Gratin Costata di manzo Salsicce Costata di maiale Bacon Lievitazione

Posizione dei ripiani Leccarda

Preriscaldamento Temperatura consigliata (°C) Durata cottura (minuti)

1,5-2 ore Carne/Pesce

Automatici Pane (vedi ricetta) Pane Arrosti Arrosto Dolci Dolci Crostate Crostate Brioche Brioche Plumcake Plumcake Pizza (vedi ricetta) Pizza Pizze molto sottili Pizzeria**

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ** Come da ricetta, aggiungere 100 gr di acqua nella leccarda.

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.
• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.
• Non toccare l’apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.
• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Durante l’uso dell’apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.
• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.
• Non rivestire il fondo del forno con fogli di alluminio.
• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.
• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando l’apparecchio non è utilizzato.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).
• Non appoggiare oggetti sulla porta del forno aperta.
• Evitare che i bambini giochino con l’apparecchio.
• Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.
• L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di programmazione dei programmi, in particolar modo la “cottura ritardata” (vedi Programmi), permettono di organizzarsi in tal senso.
• Si raccomanda di effettuare sempre le cotture al GIRARROSTO a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore. ! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 2 minuti, l’apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con “Icona Orologio” in alta luminosità. Non appena si interagisce nuovamente con l’apparecchio, il sistema ritorna in modalità operativa. Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli. Montaggio del Kit Guide Scorrevoli ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);

2. alzare e ruotare le levette poste sulle due cerniere

(vedi figura); Guida sinistra Guida destra

3 (con controporta in vetro). afferrare la porta ai due lati esterni, richiudendola lentamente ma non del tutto. Premere i fermi F, poi tirare la porta verso di sé estraendola dalle cerniere (vedi figura). Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all’avvenuta riparazione. Sostituire la lampadina cavità lampadina coperchio Per sostituire la lampadina di illuminazione del forno:

1. Togliere il coperchio in

vetro del portalampada.

2. Estrarre la lampadina e

sostituirla con una analoga: lampada alogena tensione 230V, potenza 25 W, attacco G 9.

3. Rimontare il coperchio

(vedi figura). C Ver es so tra d zio i

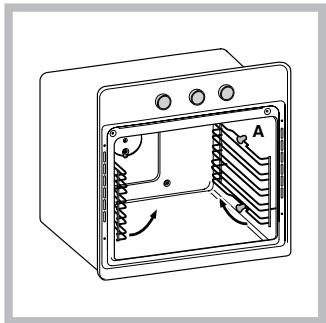

Per montare le guide scorrevoli:

1. Togliere i due telai

estraendoli dai distanzieri A (vedi figura).

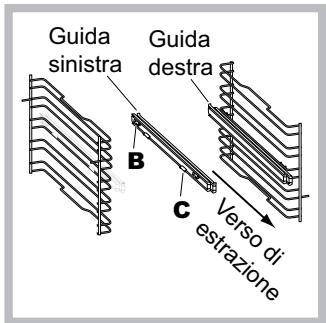

2. Scegliere il ripiano in cui

inserire la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l’incastro B e poi l’incastro C.

3. Fissare i due telai con le

guide montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

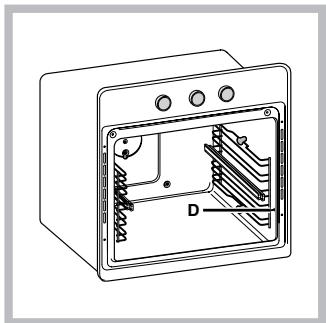

4. Infine incastrare i telai sui

distanzieri A. ! Non inserire le guide scorrevoli alla posizione 5. Pulizia automatica PIROLISI Il programma PIROLISI porta la temperatura interna del forno a raggiungere i 500°C e attiva il processo di pirolisi, ossia la carbonizzazione dei residui. Lo sporco viene letteralmente incenerito. Durante la pulizia automatica, le superfici possono diventare molto calde: tenere i bambini a distanza. Attraverso il vetro della porta forno è possibile notare alcune particelle che si illuminano: si tratta di una combustione istantanea, assolutamente normale, che non comporta alcun pericolo. ! Il forno è in grado di avvisare l’utente quando è necessario effettuare un ciclo di pulizia; sul display appare “PIROLISI Consigliata - VUOI AVVIARE?”; selezionare “si” per scegliere il livello del ciclo di pulizia desiderato. Prima di attivare PIROLISI: ! Non toccare direttamente con le mani la lampadina.

• con una spugna umida togliere dall’interno del forno i residui più consistenti. Non usare detergenti; ! Non utilizzare la lampada forno per e come illuminazione di ambienti.

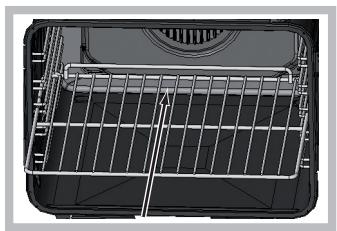

• estrarre tutti gli accessori, le guide telescopiche e i telai di supporto.
• non lasciare strofinacci o presine sulla maniglia.

! Se il forno è eccessivamente caldo la pirolisi potrebbe non avviarsi. Aspettare che si raffreddi. ! L’attivazione del programma è possibile solo dopo aver chiuso la porta del forno. Per attivare PIROLISI premere il tasto poi il tasto “MENU”.

1. selezionare la voce PIROLISI e premere il tasto “OK”;

2. Con i tasti o scegliere il livello di PIROLISI desiderato

con durata preimpostata e non modificabile:

1. Economico (ECO): durata 1 ora;

2. Normale (NOR): durata 1 ora e 30 minuti;

3. Intensivo (INT): durata 2 ore.

Premere il tasto “OK” per confermare. Premere il tasto “START/STOP” per iniziare la PIROLISI. Al termine della pulizia automatica

Per poter aprire la porta del forno sarà necessario attendere che la temperatura del forno sia scesa a un livello accettabile. A questo punto è possibile constatare la presenza di alcuni depositi di polvere bianca sul fondo e sulle pareti del forno: rimuoverle con una spugna umida a forno freddo. Se invece si desidera approfittare del calore immagazzinato per avviare una cottura, le polveri possono anche restare: non comportano alcun pericolo per gli alimenti da cucinare. Dispositivi di sicurezza

• la porta si blocca automaticamente dopo alcuni minuti;
• in caso di evento anomalo, l’alimentazione degli elementi riscaldanti viene interrotta;
• a bloccaggio della porta avvenuto non è più possibile modificare le impostazioni di durata e fine. ! La programmazione è possibile solo dopo aver selezionato il programma PIROLISI. Programmare la pulizia automatica ritardata

1. Premere il tasto .

2. Selezionare la voce FINE e premere “OK” per confermare.

3. i 4 digit numerici lampeggiano

4. regolare tramite i tasti e ;

5. premere il tasto “OK” per confermare.

6. Premere il tasto “START/STOP” per attivare la

7. Allo scadere del tempo di cottura viene emesso un

segnale acustico e il forno si spegne.

• Esempio: sono le ore 9:00, viene scelta una PIROLISI con livello Economico e quindi con una durata preimpostata di 1 ora. Si pianifica le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:30. Il messaggio sul display “pirolisi in attesa” segnala che è stata effettuata una programmazione. Sul display vengono visualizzate l’ora, l’ora di fine pirolisi e la durata. Per annullare una programmazione spegnere il forno .

Non Non Non Non Non Non Non
