MANUALE UTENTE FM 886.1 G SCHOLTES

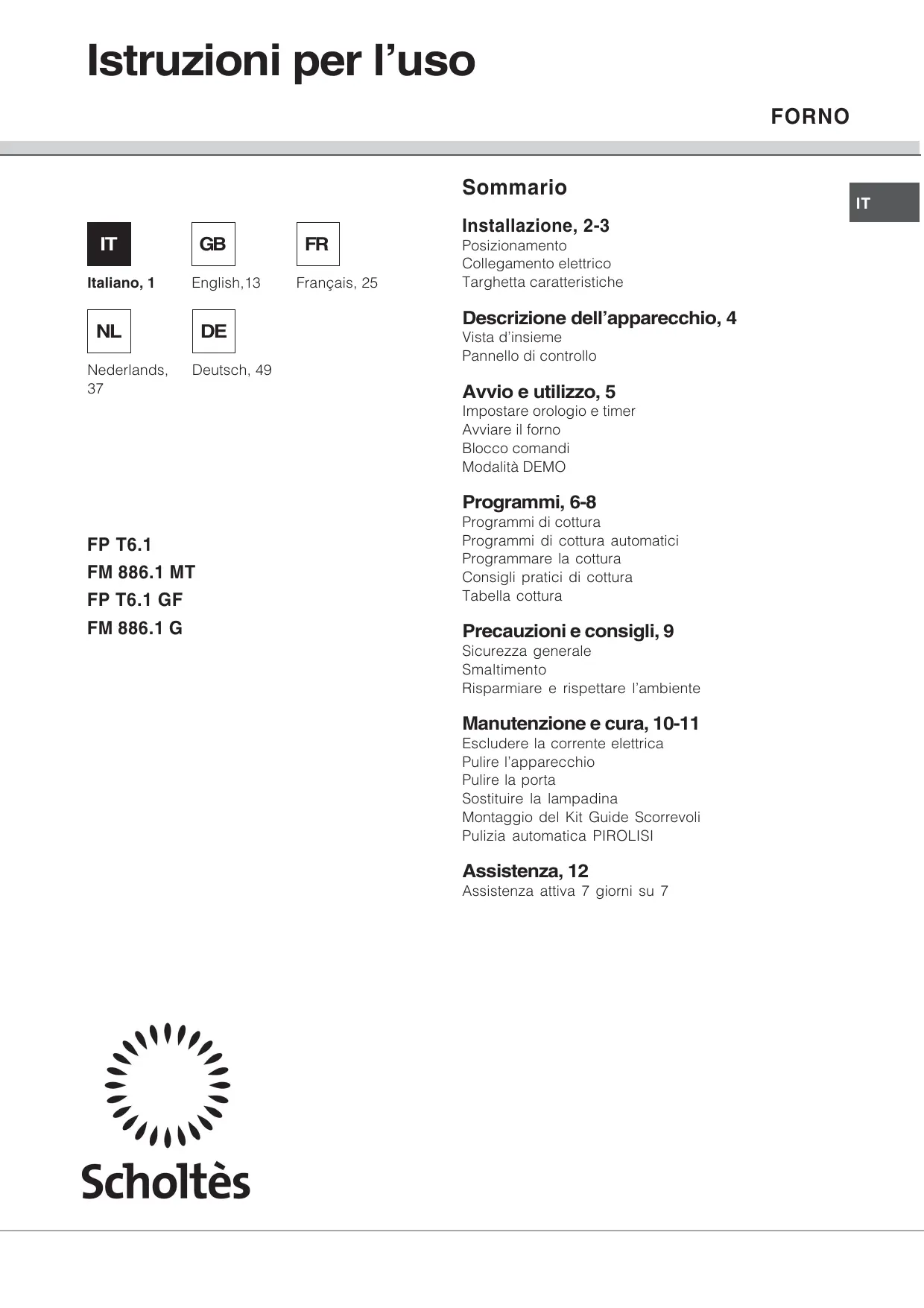

Istruzioni per l’uso FORNO Sommario Italiano, 1

Français, 25 Installazione, 2-3 Posizionamento Collegamento elettrico Targhetta caratteristiche Descrizione dell’apparecchio, 4 Vista d’insieme Pannello di controllo Avvio e utilizzo, 5 Impostare orologio e timer Avviare il forno Blocco comandi Modalità DEMO Programmi, 6-8 FP T6.1 FM 886.1 MT FP T6.1 GF Programmi di cottura Programmi di cottura automatici Programmare la cottura Consigli pratici di cottura Tabella cottura FM 886.1 G Precauzioni e consigli, 9 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Manutenzione e cura, 10-11 Escludere la corrente elettrica Pulire l’apparecchio Pulire la porta Sostituire la lampadina Montaggio del Kit Guide Scorrevoli Pulizia automatica PIROLISI Assistenza, 12 Assistenza attiva 7 giorni su 7

Installazione È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure). Posizionamento

Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte: • i pannelli adiacenti il forno devono essere di materiale resistente al calore; • nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

Centraggio e fissaggio Regolare i 4 tacchetti posti lateralmente al forno, in corrispondenza dei 4 fori sulla cornice perimetrale, in base allo spessore della fiancata del mobile: spessore di 20 mm: rimuovere la parte mobile del tacchetto (vedi figura); spessore di 18 mm: utilizzare la prima scanalatura, come già predisposto dal fabbricante (vedi figura); spessore di 16 mm: utilizzare la seconda scanalatura (vedi figura). 5 mm. 567 mm.

593 mm. 23 mm. • per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni: 595 mm.

Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione.

Per fissare l’apparecchio al mobile: aprire la porta del forno e avvitare 4 viti a legno nei 4 fori posti sulla cornice perimetrale. Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. Collegamento elettrico I forni dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata, con tensione e frequenza indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto). Montaggio del cavo di alimentazione

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

2. Svitare la vite del

serracavo e toglierlo facendo leva con un cacciavite (vedi figura).

3. Togliere le viti dei

contatti L-Ne poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) GialloVerde ( ). Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente. L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che: • la presa abbia la messa a terra e sia a norma di legge; • la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto); • la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. Il cavo non deve subire piegature o compressioni. Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. TA R GH E TT A C A R A T TE R IS TIC H E D imen sio ni larghezza cm 43,5 altezza cm 32 profondità cm 40 V o lu me lt. 56 C olleg amen ti elettrici tensione a 220-240V ~ 50Hz potenza massima assorbita 2800W o 2560-3050W (vedi targhetta caratteristiche) Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304 E N E R GY LAB EL Consumo energia convezione Naturale – funzione di riscaldamento: Tradizionale; Consumo energia dichiarazione Classe convezione Forzata funzione di riscaldamento: Rosticceria. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni 93/68/CEE del 22/07/93 e successive modificazioni. 2002/96/CE

Descrizione dell’apparecchio

Vista d’insieme Pannello di controllo GUIDE di scorrimento dei ripiani Ripiano GRIGLIA posizione 5 Ripiano LECCARDA posizione 4 posizione 3 posizione 2 posizione 1 Pannello di controllo ACCENSIONE PANNELLO Icone PROGRAMMI Icona DURATA Icona FINE COTTURA AVVIO Indicatore PORTA BLOCCATA Display TEMPI Display TEMPERATURA ARRESTO Icona OROLOGIO Selezione PIROLISI Tasti REGOLAZIONE TEMPI/ TEMPERATURA

Icona CONTAMINUTI Avvio e utilizzo Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. “Blocco comandi” e “Modalità DEMO” sono attivabili/ disattivabili anche se il pannello di controllo è spento. Blocco comandi Per bloccare i comandi che regolano il forno, premere contemporaneamente i tasti

. Viene emesso un segnale acustico e il display TEMPERATURA visualizza “Loc”. Premere di nuovo per sbloccare i comandi. Il tasto “STOP” rimane sempre attivo. Modalità Demo Il forno ha la possibilità di funzionare in modalità DEMO: si disattivano tutti gli elementi riscaldanti, lasciando però operativi i comandi. Per attivare la modalità DEMO, premere contemporaneamente i tasti “+”, , e “START”. Viene emesso un segnale acustico e il display TEMPI visualizza “dEMO” Per disattivare la modalità DEMO, premere contemporaneamente i tasti +” e “START”. Viene emesso un segnale acustico e la scritta “dEMO” scompare. Impostare orologio e contaminuti Dopo l’allacciamento alla rete elettrica o dopo un black-out, il tasto e le cifre sul display TEMPI lampeggiano. Per regolare l’ora:

1. Premere i tasti “+” e “-”; se si tengono premuti, i

numeri scorrono più velocemente per facilitare l’impostazione.

2. Raggiunta l’ora esatta, attendere 10 sec per

memorizzare la selezione, oppure premere nuovamente il tasto Per eventuali aggiornamenti, spegnere il pannello di Il contaminuti a tempo scaduto emette un segnale acustico, che si arresta dopo 6 secondi o premendo una qualsiasi icona attiva.

tasto acceso segnala che il contaminuti è attivo. Il contaminuti non controlla l’accensione e lo spegnimento del forno. Avviare il forno

1. Accendere il pannello di controllo premendo il tasto

2. Premere il tasto del programma di cottura

desiderato. Il display TEMPERATURA visualizza la temperatura associata al programma; il display TEMPI visualizza l’ora corrente.

3. Premere il tasto “START” per avviare la cottura.

4. Il forno entra nella fase di preriscaldamento, gli

indicatori di temperatura istantanea si illuminano man mano che la temperatura sale. È possibile modificare la temperatura premendo i tasti “+” e “-”.

5. Un segnale acustico e l’accensione di tutti gli

indicatori di temperatura istantanea segnalano che il preriscaldamento è completo: introdurre gli alimenti da cuocere.

6. Durante la cottura è sempre possibile:

- modificare la temperatura premendo i tasti “+” e “-”; - programmare la durata di una cottura (vedi Programmi); - interrompere la cottura premendo il tasto “STOP”.

7. In caso di black-out, se la temperatura del forno non

si è abbassata troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianificazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate. Nel programma BARBECUE non è previsto il preriscaldamento. Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. Porre sempre i recipienti di cottura sulla griglia in dotazione. per fissare l’impostazione. ; premere il tasto controllo premendo il tasto seguire la procedura indicata. Per impostare il contaminuti premere il tasto seguire la procedura indicata per regolare l’orologio. Il

Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo e la porta del forno. All’inizio del programma PIROLISI la ventola funziona a bassa velocità. A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo. Luce del forno A forno spento la lampadina può essere accesa in qualunque momento aprendo la porta del forno.

Programmi di cottura Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 30°C e 300°C. Girarrosto Per azionare il girarrosto (vedi figura) procedere come segue: Programma PANE Utilizzare questa funzione per realizzare del pane. Per ulteriori dettagli riferimento al capitolo “Programmi automatici”. Programma FORNO PASTICCERIA Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni “mignon” su tre ripiani contemporaneamente. Programma MULTICOTTURA Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente. Programma FORNO TRADIZIONALE Con questa cottura tradizionale è meglio utilizzare un solo ripiano. Programma ROSTICCERIA Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Programma BARBECUE La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa. Programma GIRARROSTO La funzione è ottimizzata per le cotture al girarrosto. Effettuare le cotture con porta del forno chiusa. Programma FORNO PIZZA Utilizzare questa funzione per realizzare della pizza. Fare riferimento al capitolo “Programmi automatici” per dettagli. Programma PIROLISI È il programma di pulizia automatica e integrale del forno tramite pirolisi (vedi Manutenzione e cura).

1. mettere la leccarda in posizione 1;

2. mettere il sostegno del girarrosto in posizione 3 e inserire lo

spiedo nell’apposito foro posto sulla parete posteriore del forno;

3. azionare il girarrosto selezionando le icone

Col programma avviato, se si apre la porta il girarrosto si arresta. Programmi di cottura automatici Questi programmi sono completamente automatici: la temperatura e la durata di cottura sono prestabile. E’ possibile variare la durata della cottura per ottimizzare e personalizzare il risultato finale. Al raggiungimento della fase di cottura il forno emette 3 segnali acustici. Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture. Programma PANE Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate: • rispettare la ricetta; • il peso massimo per leccarda; • non dimenticare di mettere 1dl di acqua sul fondo del forno e lanciare la cottura con il forno freddo ; • la lievitazione del impasto va fatto a temperatura ambiante per 1 ora o 1 ora e mezzo, in funzione della temperatura della stanza, e in pratica, fino al raddoppio del impasto. Ricetta per il PANE : 1 Leccarda di 1000g Max, Ripiano basso 2 Leccarde di 1000g Max, Ripiani basso e medio Ricetta per 1000g d’impasto : 600g Farina, 350g Acqua, 10g Sale, 25g lievito fresco (oppure 2 bustini in polvere) Processo: • Mescolare la farina ed il sale in un grande recipiente. • Diluire il lievito nell’acqua leggermente tiepida (circa 35

gradi). • Aprite la farina a fontana. • Versare il miscuglio di acqua e lievito • Lavorare fino ad ottenimento di un impasto omogeneo e poco colloso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti. • Formare una palla e lasciarla lievitare a temperatura ambiente per 1h00-1h30 (fino al raddoppio dell’impasto), coprendolo con una pellicola plastica. • Dividere la palla per ottenere i diversi pani. • Disporli sulla leccarda su una carta forno. • Cospargere i pani di farina. • Fare dei tagli sui pani. • Mettere 1dl di acqua distillata fredda sul fondo del forno. Per la pulizia, si consiglia l’utilizzo di acqua e aceto. • Infornare a forno freddo. • Lanciare la cottura PANE • Alla fine della cottura, lasciare riposare i pani su una griglia fino a completo raffreddamento. Programma PIZZA Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate: • rispettare la ricetta; • il peso dell’impasto deve essere da 500g a 700g. • imburrare leggermente la leccarda. Ricetta per la PIZZA : 1 Leccarda, Ripiano basso, a Forno Freddo o Caldo Ricetta per 3 pizze di circa 550g : 1000g Farina, 500g Acqua, 20g Sale, 20g Zucchero, 10cl Olio di Oliva, 20g lievito fresco (oppure 2 bustini in polvere) • Lievitazione nell’ ambiente : 1 ora. • Infornare a forno freddo o caldo • Lanciare la cottura PIZZA Programmare la cottura La programmazione è possibile solo dopo aver selezionato un programma di cottura. Programmare la durata

; il tasto e le cifre sul display TEMPI lampeggiano.

2. Per impostare la durata premere i tasti “+” e “-”;se si

tengono premuti i numeri scorrono più velocemente per facilitare l’impostazione.

3. Raggiunta la durata desiderata, attendere 10 sec per

memorizzare la selezione, oppure premere nuovamente il tasto per fissare l’impostazione.

4. Premere il tasto “START” per attivare la programmazione.

5. A tempo scaduto, sul display TEMPERUTURA compare la

scritta END e viene emesso un segnale acustico. • Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. Programmare una cottura ritardata

e seguire la procedura da 1 a 3 descritta per la durata. e regolare l’ora di fine premendo i

2. Poi premere il tasto

tasti “+” e “-”;se si tengono premuti i numeri scorrono più velocemente per facilitare l’impostazione.

3. Raggiunta l’ora di fine cottura desiderata, attendere 10 sec

per memorizzare la selezione, oppure premere nuovamente il tasto per fissare l’impostazione.

4. Premere il tasto “START” per attivare la programmazione.

5. A tempo scaduto, sul display TEMPERATURA la scritta END

e viene emesso un segnale acustico. • Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:15. I tasti

lampeggiano per segnalare che è stata effettuata una programmazione. Dopo la programmazione, nel periodo di attesa della partenza della cottura, il display TEMPI visualizza alternativamente la durata e l’ora di fine cottura. Per annullare una programmazione premere il tasto “STOP”. Selezionando una cottura è attivo il tasto , ma non il . Impostando la durata,il tasto si attiva ed è tasto possibile programmare una cottura ritardata. Consigli pratici di cottura Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati. Nelle cotture GIRARROSTO, BARBECUE e ROSTICCERIA, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). MULTICOTTURA • Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore. • Disporre la leccarda in basso e la griglia in alto. BARBECUE • Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia. • Si consiglia di impostare la temperatura al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.

Tabella cottura Programmi Alimenti Crostate

Salatini di sfoglia al formaggio 0,5

10-20 Salatini di sfoglia al formaggio su 2 ripiani 1e3

200-210 60-70 Arrosto di vitello o manzo

70-75 Arrosto di maiale

60-70 Arrosto di vitello o manzo

60-75 Arrosto di maiale

8-10 Filetto di merluzzo 0,7

10-15 Verdure alla griglia 0,5 2o3

10-12 Toast (o pane tostato) n° 4 o 6

1o2 Pollo arrosto + patate Forno Tradizionale Preriscaldamento

Pan di spagna su 2 ripiani (su leccarda) Multicottura Posizione dei ripiani 0,5 Torta di frutta Forno Pasticceria Peso (Kg)

60-70 I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente.

Precauzioni e consigli L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale • L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione. • L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. • Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno. • Non toccare la macchina a piedi nudi o le mani o i piedi bagnati o umidi. • L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. • Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza. • Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno. • Non ostruire le aperture di ventilazione e di smaltimento di calore. • Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda. • Utilizzare sempre guanti da forno per inserire o estrarre recipienti. • Non rivestire il fondo del forno con fogli di alluminio. • Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi. • Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. • Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. • In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non appoggiare oggetti pesanti sulla porta del forno aperta. • Evitare che i bambini giochino con l'apparecchio. • Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio. Smaltimento • Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. • La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Si potranno consegnare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto dalla legge nazionale in materia, renderli ai rivenditori contestualmente all’acquisto di un nuovo prodotto di tipo equivalente. Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dimessi. Risparmiare e rispettare l’ambiente • Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di pianificazione dei programmi, in particolar modo la “cottura ritardata” (vedi Programmi) e la “pulizia automatica ritardata” (vedi Manutenzione e cura), permettono di organizzarsi in tal senso. • Si raccomanda di effettuare sempre le cotture al GIRARROSTO, BARBECUE e ROSTICCERIA a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa). • Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica Controllare le guarnizioni Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all’avvenuta riparazione. Pulire l’apparecchio • Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive. • L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi. • Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. aprire completamente la porta (vedi figura);

2. alzare e ruotare le levette poste sulle due cerniere

(vedi figura); Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno:

coperchio in vetro, cavità servendosi di un cacciavite. lampadina

lampadina e guarnizione sostituirla con una analoga: potenza coperchio 15 W, attacco E Rimontare il coperchio, prestando attenzione a posizionare correttamente la guarnizione (vedi figura). Montaggio del Kit Guide Scorrevoli Per montare le guide scorrevoli:

3. afferrare la porta ai due lati

esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario.

1. Togliere i due telai

estraendoli dai distanzieri A (vedi figura).

2. Scegliere il ripiano in

cui inserire la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l’incastro B e poi l’incastro C.

3. Fissare i due telai

con le guide montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

4. Infine incastrare i telai sui distanzieri A.

Dispositivi di sicurezza

• la porta si blocca automaticamente non appena la temperatura raggiunge valori elevati; • in caso di evento anomalo, l’alimentazione degli elementi riscaldanti viene interrotta; • a bloccaggio della porta avvenuto non è più possibile modificare le impostazioni di durata e fine. Non inserire le guide scorrevoli alla posizione 5. La pianificazione è possibile solo dopo aver selezionato il programma PIROLISI. Pulizia automatica PIROLISI Programmare la pulizia automatica ritardata Il programma PIROLISI porta la temperatura interna del forno a raggiungere i 500°C e attiva il processo di pirolisi, ossia la carbonizzazione dei residui. Lo sporco viene letteralmente incenerito. Durante la pulizia automatica, le superfici possono diventare molto calde: tenere i bambini a distanza. Attraverso il vetro della porta forno è possibile notare alcune particelle che si illuminano: si tratta di una combustione istantanea, assolutamente normale, che non comporta alcun pericolo.

; il tasto e le cifre sul display TEMPI lampeggiano.

2. Per impostare il tempo premere i tasti “+” e “-”;se

si tengono premuti i numeri scorrono più velocemente per facilitare l’impostazione.

3. Raggiunta l’ora di fine desiderata, attendere 10

sec per memorizzare la selezione, oppure premere nuovamente il tasto per fissare l’impostazione.

4. Premere il tasto “START” per attivare la

5. A tempo scaduto, sul display TEMPERUTURA

compare la scritta END e viene emesso un segnale acustico. • Esempio: sono le ore 9:00, viene scelta una FAST CLEAN con livello Economico e quindi con una durata preimpostata di 1 ora. Si pianifica le 12:30 come ora di fine. Il programma inizia automaticamente alle ore 11:30. Prima di attivare PIROLISI: • con una spugna umida togliere dall’interno del forno i residui più consistenti. Non usare detergenti; • estrarre tutti gli accessori, le guide telescopiche e i telai di supporto. • non lasciare strofinacci o presine sulla maniglia. Se il forno è eccessivamente caldo la pirolisi potrebbe non avviarsi. Aspettare che si raffreddi. L’attivazione del programma è possibile solo dopo aver chiuso la porta del forno. Per attivare il programma PIROLISI premere il tasto ; il display TEMPI visualizza la durata di default di 1:30h (ciclo normale) mentre il display TEMPERATURA visualizza la scritta “nor”; premendo il tasto “+” si passa al ciclo intensivo “int”, la durata è 2h; premendo il tasto “-“ si passa al ciclo economico “eco” e la durata è 1h. Le icone

lampeggiano per segnalare che è stata effettuata una programmazione. Dopo la programmazione, nel periodo di attesa della partenza della pirolisi, il display TEMPI visualizza alternativamente la durata e l’ora di fine PIROLISI. Per annullare una programmazione premere il tasto “STOP”. Al termine della pulizia automatica Per poter aprire la porta del forno sarà necessario attendere che la temperatura del forno sia scesa a un livello accettabile. A questo punto è possibile constatare la presenza di alcuni depositi di polvere bianca sul fondo e sulle pareti del forno: rimuoverle con una spugna umida a forno freddo. Se invece si desidera approfittare del calore immagazzinato per avviare una cottura, le polveri possono anche restare: non comportano alcun pericolo per gli alimenti da cucinare.

Attenzione: L’apparecchio è dotato di un sistema di diagnostica automatica che consente di rilevare eventuali malfunzionamenti. Questi vengono comunicati dal display tramite messaggi del tipo: “ER” seguito da numeri. In questi casi è necessario l’intervento dell’assistenza tecnica. Prima di contattare l’Assistenza: • Verificare se l’anomalia può essere risolta autonomamente; • Riavviare il programma per controllare se l’inconveniente è stato ovviato; • In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato. Non ricorrere mai a tecnici non autorizzati. Comunicare: • il messaggio visibile sul display TEMPERATURA • il modello della macchina (Mod.) • il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio e/o sull’imballo. Assistenza attiva 7 giorni su 7 In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.scholtes.com.

C Dire ex ctio tra n
