MANUALE UTENTE LVI 980 A ROSIERES

Descrizione dei comandi

Display digitale Tasto selezione programmi Tasto ritardo partenza Tasto “Scelta cesto” Tasto HP

Tasto START avvio programmi

Tasto Avvio/Arresto Spia luminosa esaurimento sale Spia luminosa esaurimento brillantante Descrizione programmi Tasto economia Dimensioni Altezza Profondità Larghezza Ingombro con porta aperta

Dati Tecnici: Coperti EN 50242 Capacità con pentole e piatti Pressione ammessa nell'impianto idraulico: Ampere fusibile Potenza max assorbita Tensione d'alimentazione

8 persone Min. 0,08 - Max 0,8 MPa (vedere targhetta dati) (vedere targhetta dati) (vedere targhetta dati)

Interruzione di un programma Sconsigliamo l'apertura della porta durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo caldo. La macchina comunque si ferma automaticamente all'apertura dello sportello. In questa fase è possibile inserire o togliere le opzioni di lavaggio od annullare il programma in corso. Se, a programma avviato, si apre lo sportello, sul display viene visualizzato lampeggiante il ciclo in corso e la macchina si ferma. Scelta del programma e funzioni particolari Impostazione dei programmi Aprire lo sportello e premere il tasto , sul display appare la scritta dell'ultimo programma impostato. Per impostare un nuovo programma premere il tasto selezione programmi "P"; quando sul display appare la scritta del programma desiderato premere il tasto , sul display inizierà a lampeggiare il tempo (in ore e minuti) di durata del programma scelto. Chiudere la porta e dopo un segnale acustico (se non disattivato) il programma si avvia automaticamente. Attenzione: Se si apre lo sportello mentre la lavastoviglie è nella fase di asciugatura, viene attivato un segnale acustico per avvisare che il ciclo non è terminato. Per far ripartire il programma occorre premere il tasto ; sul display verrà visualizzato lampeggiante il tempo rimanente a fine ciclo. A questo punto chiudere lo sportello. Se si vuole cambiare od annullare un programma già in corso, procedere nel modo seguente: aprire lo sportello, tenere premuto il tasto fino a quando il numero del programma smette di lampeggiare. A questo punto è possibile effettuare una nuova impostazione. Tasto “Scelta cesto” Per meglio adattarsi alle vostre esigenze questa lavastoviglie, oltre alla normale funzione di lavaggio delle stoviglie riposte nel cesto superiore ed inferiore, vi permette grazie al tasto Scelta cesto:

Mezzo carico cesto superiore Selezionando tale funzione laverete le stoviglie riposte nel cesto superiore;

Mezzo carico cesto inferiore Selezionando tale funzione laverete le stoviglie riposte nel cesto inferiore;

Lavaggio contemporaneo La selezione di tale funzione vi permette di effettuare il lavaggio delle stoviglie riposte nel cesto superiore ed inferiore riducendo i tempi (ATTENZIONE: nel caso si scelga tale funzione non sarà possibile selezionare altri tasti, ad eccezione dei tasti

N.B.: nel caso in cui tenendo premuto il tasto sul display compare la scritta "00" lampeggiante, il sistema segnala che c'è dell'acqua nella macchina. Chiudere lo sportello per permettere di scaricare l'acqua; attendere il segnale acustico dopo il quale è possibile impostare un nuovo programma. Prima di fare ripartire un nuovo programma è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel contenitore.

Tasto HP Questa lavastoviglie è dotata di un particolare motore capace di sviluppare due diverse velocità. Premendo il tasto il motore Fine del programma La fine del programma viene segnalata dal suono di un segnalatore acustico (se non disattivato), aprendo la porta sul display appare il numero del programma appena terminato. sviluppa più potenza aggredendo lo sporco con una maggiore quantità di acqua e una pressione più elevata. Queste particolari ed esclusive funzioni del tasto sono particolarmente Attenzione: Qualora sul display venga visualizzato il programma lampeggiante e la macchina non accetta nessuna impostazione, tenere premuto il tasto fino a quando il numero del programma smette di lampeggiare. indicate per il lavaggio delle pentole e per sporchi consistenti. Attenzione: L’impostazione di questa opzione deve essere fatta prima di premere il tasto

Tasto di ritardo partenza programma Per impostare la partenza ritardata utilizzare il tasto Alla prima pressione viene visualizzato sul display l'impostazione corrente e ad ogni pressione successiva, il ritardo in ore viene incrementato fino ad un massimo di 19. Tasto Economia Il tasto "E" riduce il riscaldamento finale dell'acqua durante l'ultimo risciacquo, consente un risparmio di energia di oltre il 20% e abbrevia il ciclo. Consigliato per il lavaggio serale, quando non si desidera riavere subito, perfettamente asciutte, le stoviglie appena lavate.

Una volta impostato, attendere che il tempo selezionato venga accettato quando sul display ricompare l'indicazione del ciclo di lavaggio scelto. Premere il tasto per avviare il conteggio. Se il conto alla rovescia non è già stato attivato, si può annullare la partenza ritardata tenendo premuto il tasto fino a quando sul display appare la scritta "b1" la suoneria è attivata. Premendo nuovamente il tasto "selezione programmi (P)" appare la scritta "b0" che sta ad indicare che la suoneria è disattivata. Attendere il segnale acustico; l'impostazione è stata memorizzata. compare il programma selezionato. In qualsiasi momento è possibile annullare la partenza ritardata tenendo premuto il tasto fino a quando sul display compare il ciclo di lavaggio scelto. Se si desidera vedere il programma impostato, premere il tasto "Selezione programmi P". Attenzione Questa lavastoviglie è dotata di un dispositivo di sicurezza anti allagamento, funzionante anche in assenza di energia elettrica, che blocca automaticamente l'afflusso dell'acqua nel caso che questa superi il normale livello a causa di un eventuale malfunzionamento. N.B.: se si apre lo sportello durante il conto alla rovescia, per esempio per selezionare delle opzioni o per aggiungere delle stoviglie, occorre Importante Per evitare l'intervento intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca premere il tasto prima di richiudere lo sportello per avviare nuovamente il conteggio. Esclusione suoneria La funzione del segnalatore acustico può essere disattivata nel seguente modo: mantenere premuto per qualche secondo il tasto "selezione programmi (P)" e contemporaneamente inserire il tasto "avvio/arresto" ; se sul display La lavastoviglie è in grado di segnalare una serie di malfunzionamenti visualizzati sul display:

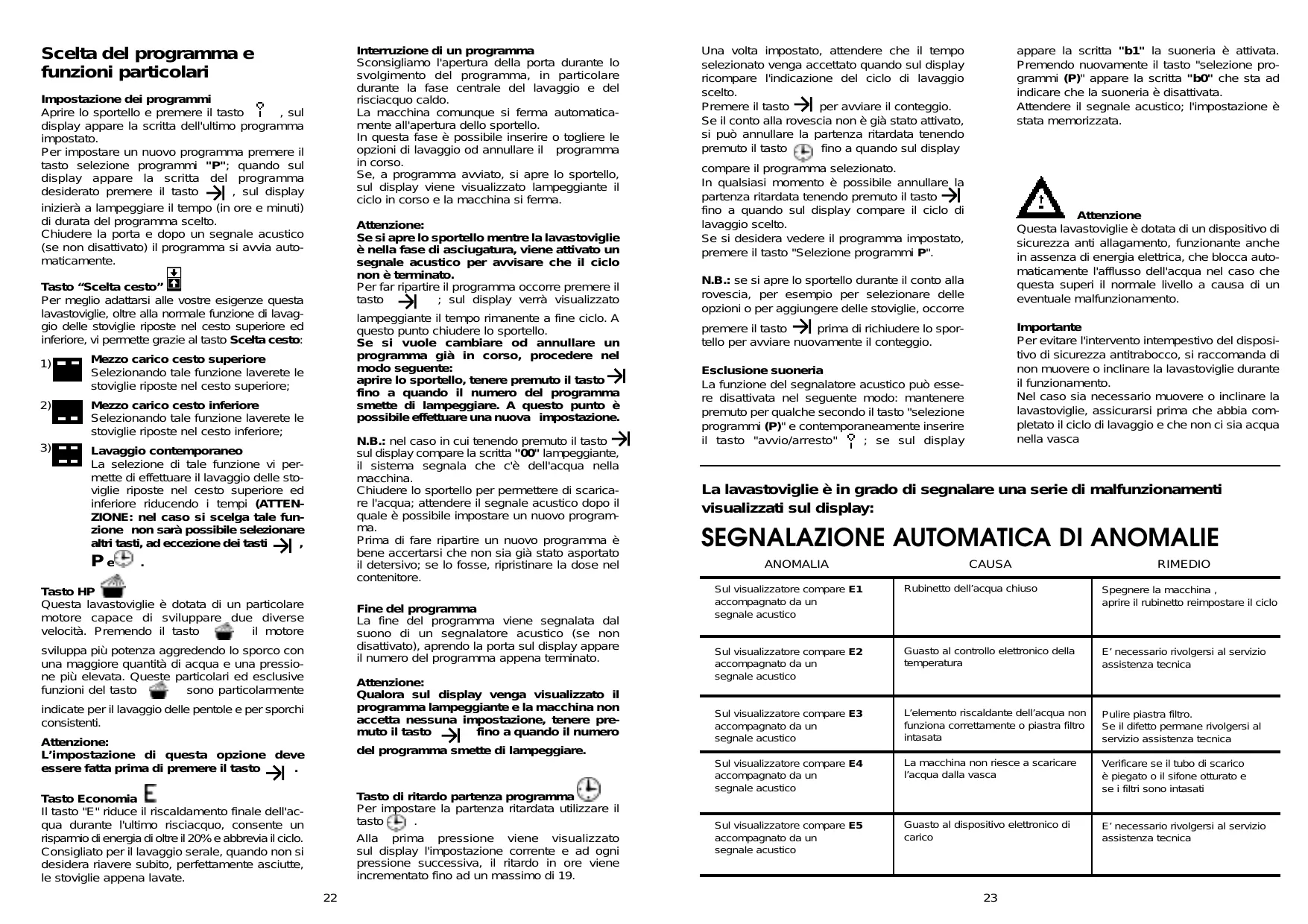

SEGNALAZIONE AUTOMATICA DI ANOMALIE

ANOMALIA CAUSA RIMEDIO Sul visualizzatore compare E1 accompagnato da un segnale acustico Rubinetto dell’acqua chiuso Spegnere la macchina , aprire il rubinetto reimpostare il ciclo Sul visualizzatore compare E2 accompagnato da un segnale acustico Guasto al controllo elettronico della temperatura E’ necessario rivolgersi al servizio assistenza tecnica Sul visualizzatore compare E3 accompagnato da un segnale acustico L’elemento riscaldante dell’acqua non funziona correttamente o piastra filtro intasata Pulire piastra filtro. Se il difetto permane rivolgersi al servizio assistenza tecnica Sul visualizzatore compare E4 accompagnato da un segnale acustico La macchina non riesce a scaricare l’acqua dalla vasca Verificare se il tubo di scarico è piegato o il sifone otturato e se i filtri sono intasati Sul visualizzatore compare E5 accompagnato da un segnale acustico Guasto al dispositivo elettronico di carico E’ necessario rivolgersi al servizio assistenza tecnica

Adatto al lavaggio di stoviglie e pentole di uso quotidiano normalmente sporche. Giornaliero Adatto al lavaggio di stoviglie e pentole di uso quotidiano da usarsi subito dopo il pasto. Eco 50°C Adatto al lavaggio di stoviglie e pentole di uso quotidiano normalmente sporche utilizzando detersivi contenenti enzimi. Programma normalizzato EN 50242. Delicato Adatto al lavaggio di stoviglie delicate e con decorazioni e cristalleria. Indicato anche per il lavaggio di stoviglie d'uso quotidiano poco sporche, ad esclusione delle pentole. Bicchieri Adatto al lavaggio di bicchieri e porcellane delicate con sporco non essiccato. Prelavaggio freddo Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo dopo la cena Risciacquo caldo e scaldapiatti Adatto al risciacquo di stoviglie non usate da un certo periodo e per riscaldare stoviglie da usare per servire in tavola determinate portate. Rapido 29 minuti Ciclo superveloce da eseguire a fine pasto, indicato per un lavaggio di stoviglie fino a 4/6 persone.

N.D. = OPZIONE NON DISPONIBILE

Tasto “Scelta cesto” Con acqua fredda (15°C) * Risciacquo caldo con brillantante Secondo risciacquo freddo Primo risciacquo freddo Prelavaggio freddo Prelavaggio caldo Controllo scorta sale Controllo scorta brillantante Lavaggio 70°C Funzioni Facoltative Tasto Partenza ritardata Universale

Durata media in Minuti Tasto Economia Adatto al lavaggio di pentole e di tutte le altre stoviglie di uso quotidiano particolarmente sporche. Svolgimento del Programma Tasto HP Intensivo Pulizia filtro e piastra Descrizione Detersivo lavaggio Simbolo Programma Detersivo Prelavaggio Operazioni da compiere 130 SI

N.D Waterblock Fig. 1 Lo scopo del «Waterblock» è di rendere ancora più sicuro il Vostro apparecchio, in particolare quando in casa non c’è nessuno. Infatti con il «Waterblock» intercetta eventuali perdite d’acqua che potrebbero causare allagamenti dovuti ad anomalie di funzionamento della macchina o a scoppi o tagli delle tubazioni di gomma e particolarmente del tubo di carico dell’acqua. Come funziona Il fondo posto sotto l’elettrodomestico raccoglie eventuali perdite d’acqua che tramite un sensore chiude la valvola di sicurezza situata sotto al rubinetto. In questo modo si impedisce all’acqua di fuoriuscire anche con il rubinetto aperto.

Se la scatola che contiene parti elettriche viene danneggiata togliere immediatamente la presa di collegamento alla rete elettrica. Per garantire un perfetto funzionamento della sicurezza la scatola “A” con il tubo devono essere allacciati al rubinetto come in Figura “1”. Il tubo di alimentazione non deve essere tagliato in quanto contiene parti sotto tensione. Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica. – la lavastoviglie è progettata per il lavaggio di normali utensili domestici: oggetti contaminati da benzina, vernice, avanzi di acciaio o ferro, prodotti chimici corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie. – Volendo eliminare una vecchia lavastoviglie si abbia cura di togliere la chiusura sportello per evitare che i bambini possono chiudersi nella macchina. Dopo aver staccato la spina della presa di corrente è importante tagliare il cavo di alimentazione. – Questo apparecchio è fabbricato con materiali riciclabili, per permetterne un corretto smaltimento degli stessi. – In generale è sconsigliabile l'uso di adattatori, prese multiple e/o prolunghe. In caso di guasto e/o di cattivo funzionamento dell'apparecchio, spegnerlo, chiudere il rubinetto dell'acqua e non manomettere l'elettrodomestico. Per l'eventuale riparazione rivolgersi solamente ad un Centro di Assistenza Tecnica (GIAS) e richiedere l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e dell'utilizzatore. – Non si deve bere l'acqua che rimane nella macchina o sulle stoviglie alla fine dei programmi di lavaggio. – Appoggiarsi o sedersi sulla porta aperta della lavastoviglie, può causarne il ribaltamento. – I coltelli e le posate ottengono un lavaggio migliore se posti nel cestello con i manici in basso; tuttavia, per evitare di ferirvi con le punte o le lame, potete disporli con i manici in alto. Prescrizioni di sicurezza La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per utilizzare al meglio la propria nuova lavastoviglie. Conservi con cura questo libretto per ogni ulteriore consultazione. L'uso di un qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fondamentali. In particolare: – non toccare l'apparecchio con mani o piedi bagnati o umidi – non usare l'apparecchio a piedi nudi – non tirare il cavo di alimentazione, o l'apparecchio stesso, per staccare la spina dalla presa di corrente – non esporre l'apparecchio ad agenti atmosferici (pioggia, sole, ecc.). – non permettere che l'apparecchio sia usato dai bambini senza sorveglianza – In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con altra di tipo adatto da personale qualificato. Quest'ultimo, in particolare, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. – fare attenzione che l'apparecchiatura non schiacci il cavo di alimentazione. – se l'abitazione è dotata di impianto per addolcire l'acqua non è necessario aggiungere sale nell'addolcitore della lavastoviglie.

INSTALLAZIONE (Notazioni tecniche) Alimentazione idrica I tubi di carico e scarico possono essere orientati indifferentemente verso destra o verso sinistra. La lavastoviglie può essere allacciata all'impianto dell'acqua fredda o calda purchè non superi i 60°C. La pressione idrica deve essere compresa tra un minimo di 0,08 MPa e un massimo di 0,8 MPa. Per pressioni inferiori consultare il Centro Assistenza Tecnica. E' necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'impianto idrico quando non è in funzione (fig. 1 B). La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghiera filettata 3/4" (fig. 2). Il tubo di carico "A" deve essere avvitato ad un rubinetto dell'acqua "B" con attacco da 3/4" assicurandosi che la ghiera sia ben stretta. Se necessario si può allungare il tubo di carico. A tale scopo è disponibile la prolunga art. 9225014, lunga m. 1,5. Qualora l'acqua di rete presentasse dei residui calcarei o sabbia è consigliabile richiedere presso il Centro Assistenza Tecnica, il filtro accessorio art. 9226085 (fig. 3). Il filtro "D" va inserito tra la presa d'acqua da 3/4" "B" ed il tubo di carico "A", ricordando di mettere le guarnizioni "C". Se la macchina viene collegata a tubazioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare il filtrino di ingresso acqua. Importante: nel caso si installa la macchina su un pavimento ricoperto da tappeti o con moquette controllare che le aperture di ventilazione alla base dell'apparecchio non vengano ostruite. Inoltre la spina dell'apparecchio deve rimanere accessibile anche dopo l'installazione. Alimentazione elettrica L'apparecchio è conforme ai requisiti di sicurezza previsti dagli istituti normativi ed è munito di spina tripolare con polo di terra che assicura la completa messa a terra del prodotto. L'efficacia della sicurezza è comunque subordinata anche alla corretta messa a terra del Vostro impianto. Per la mancanza di un efficiente impianto di terra, si avverte una lieve dispersione di corrente sulle parti metalliche dell'elettrodomestico per la presenza del filtro antidisturbo radio. Pertanto, prima di alimentare elettricamente l'elettrodomestico accertarsi:

1. che la presa abbia un corretto collegamento di messa a terra;

2. che la portata amperometrica del contatore elettrico risulti idonea per l'assorbimento indicato dai dati di targa dell'elettrodomestico. La società costruttrice resta sollevata da ogni responsabilità per eventuali danni a persone o cose, derivanti dal mancato allacciamento della linea di terra. Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive modifiche.

Collegamento allo scarico d'acqua Installazione nelle cucine componibili Infilare il tubo nell'impianto di scarico, senza creare pieghe, (fig. 4). Lo scarico fisso deve avere il diametro interno di almeno 4 cm, e dev'essere posto ad una altezza minima di 40 cm. Si raccomanda di predisporre il sifone antiodore (fig. 4x). Se necessario si può allungare il tubo di scarico fino a 2,6 m, tenendolo però ad una altezza massima di 85 cm dal pavimento. A tale scopo è disponibile la prolunga articolo 9269214 e raccordo articolo 9264427. L'estremità ricurva del tubo di scarico può essere appoggiata al bordo di un lavello (l'estremità non deve rimanere immersa nell'acqua, per evitare il risucchio nell'apparecchio durante il programma di lavaggio. Fig. 4y). Nel caso di installazione sotto piano continuo la curva deve essere fissata immediatamente sotto il piano nel punto più alto possibile (fig. 4z). Nell'installare la macchina, controllare che i tubi di carico e scarico non siano piegati. Consultare l’allegato “Note tecniche per mobilieri” Sul visualizzatore apparirà il valore di riferimento "D4" impostato dalla fabbrica. Per cambiare l'impostazione, premere il tasto di Ritardo di Partenza , con ogni pressione sul tasto il valore aumenta di un grado. Dopo aver raggiunto il valore "D7" l'indicatore salta di nuovo al valore "D1". Alla comparsa del valore desiderato attendere il segnale acustico; a questo punto il valore impostato è stato memorizzato. Impianto di addolcimento dell'acqua L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si depositano sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali maggiore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.

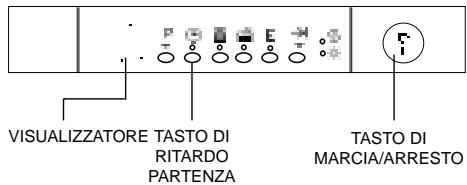

VISUALIZZATORE TASTO DI

RITARDO PARTENZA TASTO DI MARCIA/ARRESTO Caricare il sale La lavastoviglie è dotata di un decalcificatore che depura l'acqua dal calcare che potrebbe incrostarla o danneggiarla. Sul fondo della macchina è sistemato il contenitore del sale che serve a rigenerare l'apparecchio decalcificatore (fig. A1). La massa filtrante dell'impianto di depurazione deve essere riattivata con sale di rigenerazione per decalcificatori di lavastoviglie. Altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo rendere inefficiente l'impianto di decalcificazione. Per l'introduzione del sale, svitare il tappo del contenitore che si trova sul fondo (fig. 8). Durante l'operazione un po' d'acqua trabocca; continuate in ogni caso a versare il sale fino al riempimento del contenitore mescolando la miscela con un cucchiaio.Ultimata l'operazione, pulire la filettatura dai resti di sale e riavvitare il tappo.Se non si deve effettuare alcun lavaggio subito, inserire il programma Prelavaggio freddo in modo che la soluzione salina traboccata venga scaricata dalla macchina. Il contenitore ha una capacità di circa 1,5÷1,8 kg di sale e, per una efficace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente a secondo della regolazione del proprio impianto di decalcificazione. Regolazione decalcificazione con programmatore elettronico Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi), 50° dH (gradi tedeschi) tramite 8 livelli di regolazione. I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare. Durezza dell'acqua Durezza dell'acqua °fH gradi francesi °dH gradi tedeschi 0-5 6-10 11-20 21-30 31-40 41-50 51-60 61-90 0-3 4-6 7-11 12-16 17-22 23-27 28-33 34-50 Livello Per chiudere lo sportello Apertura dello sportello Inserire i cestelli. Verificare che entrambe le rampe lavanti possano ruotare e che non ci siano posate, pentole o piatti che ne limitino o impediscano la rotazione. Chiudere lo sportello e bloccarlo mediante leggera pressione. Se lo sportello viene aperto durante il funzionamento della macchina, una sicurezza elettrica fa si che tutte le funzioni vengano automaticamente interrotte. Per un corretto funzionamento evitare di aprire lo sportello mentre la lavastoviglie è in funzione.

Regolazione Uso di decalcisale rigenerante ficazione

La regolazione è stata impostata dalla fabbrica al livello 4 (D4) in quanto questo soddisfa la maggior parte dell'utenza. A seconda del livello di appartenenza della vostra acqua impostare il valore di decalcificazione nel seguente modo: aprire lo sportello, mantenere premuto il tasto di ritardo partenza e contemporaneamente inserire il tasto marcia/arresto

Indicatore di riempimento sale Questo modello è dotato di spia elettrica sul cruscotto che si accende quando diviene necessario provvedere a riempire il contenitore del sale.

Importante: la comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale. Nella posizione abbassata i supporti servono per appoggiarvi tazze da the, caffè, lunghi coltelli e mestoli. Sulle estremità dei supporti stessi si possono, appendere i bicchieri a forma di calice. Sotto di essi possono prendere posto bicchieri, tazze, sottotazze e piatti da dessert. In posizione rialzata, i supporti permettono l'alloggiamento di piatti piani e fondi. Questi ultimi vanno sistemati in posizione verticale con la parte concava rivolta verso il lato anteriore, avendo cura di verificare che rimanga sempre uno spazio tra un piatto e l'altro, per consentire all'acqua di passare liberamente. Per sfruttare la massima capienza del cesto si consiglia di raggruppare i piatti di uguale forma. I piatti possono essere caricati su un unica fila (fig. 13) o su entrambe le file (fig. 14). Si consiglia di posizionare i piatti di dimensione maggiore, con un diametro di circa 270 mm, leggermente inclinati verso il lato anteriore in modo da favorire il facile inserimento del cesto all'interno della macchina. Nel cesto superiore possono trovare alloggiamento anche stoviglie quali insalatiere e ciotole di plastica, che si consiglia di bloccare per evitarne il capovolgimento a causa dei getti. Il cesto superiore è stato studiato al fine di offrire la massima flessibilità di utilizzo. Esso può essere caricato con soli piatti, posizionati in doppia fila sino ad un massimo di 24 pezzi, con soli bicchieri, su cinque file sino a 30 pezzi, oppure per carichi misti. Regolazione del cestello superiore Utilizzando abitualmente piatti da 27 cm a 31 cm di diametro, caricarli nel cesto inferiore dopo aver spostato quello superiore nella posizione più alta, procedendo nel seguente modo:

1) Estrarre il cesto superiore;

2) Impugnare il cesto da entrambi i lati e tirarlo verso l’alto (fig. 20).

Con questa operazione nel cesto superiore non si possono caricare stoviglie con diametro superiore a 20 cm e non si possono utilizzare i supporti mobili nella posizione alta.

PER RIPORTARE IL CESTO IN POSIZIONE

1) Impugnare il cesto da entrambi i lati e tirarlo leggermente verso l’alto (fig. 21a);

2) Lasciare lentamente ricadere il cesto

accompagnandolo (fig. 21b).

N. B. : NON SOLLEVARE O ABBASSARE

MAI IL CESTO DA UN SOLO LATO (fig. 21/1). Attenzione : Si consiglia di effettuare la regolazione del cestello prima del carico delle stoviglie. Utilizzo del cesto inferiore Nel cesto inferiore vengono alloggiate pentole, padelle, zuppiere, insalatiere, coperchi, piatti da portata, piatti piani, piatti fondi e mestoli. Le posate vanno sistemate con il manico verso il basso nell'apposito contenitore in plastica posizionato nel cesto inferiore (fig. 15) assicurandosi che le posate stesse non ostruiscano la rotazione delle rampe. Caricamento delle stoviglie Carico delle stoviglie Per garantire ottimi risultati di lavaggio nel tempo é opportuno asportare dalle stoviglie i residui più grandi delle pietanze (ossa, lische, stuzzicadenti, avanzi di carne o verdure, bucce di frutta, etc.) per evitare di intasare i filtri, lo scarico e gli spruzzatori dei bracci lavanti, con conseguente riduzione dell'efficacia di lavaggio. Non è necessario risciacquare le stoviglie prima di collocarle nella macchina. Qualora le pentole e padelle fossero eccessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavaggio. Un carico standard giornaliero è rappresentato nelle fig. 13, 14 e 15. cesto superiore (fig. 13)

Utilizzo del cesto superiore Il cesto superiore é dotato di supporti mobili agganciati alla sponda laterale, in grado di assumere due posizioni: alzata e abbassata.

piatti fondi piatti piani piatti dessert sottotazze tazze bicchieri PER ABBASSARE I SUPPORTI PROCEDERE NEL SEGUENTE MODO :

1) Tirarli leggermente verso l’alto e lasciarli

2) Per rialzarli basta riportarli in posizione

verticale. cesto superiore (fig. 14) A = piatti fondi B = piatti piani C = piatti dessert D = sottotazze E = tazze F = calici G = bicchieri H = semi cesto posate cesto inferiore (fig. 15) A = pentola media B = pentola grande C = padella D = coperchi E = zuppiere, piatti da portata F = posate G = tegami, teglie La disposizione razionale e corretta delle stoviglie è condizione essenziale per un buon risultato di lavaggio. Lavaggio 1/2 carico cesto superiore 1/2 carico misto (fig. 18) A = bicchieri B = tazze C = piatti fondi D = piatti piani E = piatti dessert F = sottotazze G = pentola H = coperchio I = padella L = coppa media M = coppa piccola Carico normalizzato 12 coperti internazionali (secondo EN 50242). La corretta disposizione del carico è quella indicata nella fig. 16 per il cesto superiore, nella fig. 17 per il cesto inferiore e fig. 22 cesto posate. 1/2 carico standard (fig. 19) A = 6 bicchieri B = 5 + 1 tazze C = piatto da portata D = 6 piatti fondi E = 6 piatti piani F = 6 piatti dessert G = 6 sottotazze H = coppa media I = coppa piccola Le posate dovranno essere posizionate nell'apposito contenitore posto nel cesto inferiore. cesto superiore (fig. 16) A = 5 + 5 + 2 bicchieri B = 12 sotto tazze C = 4 + 4 + 4 tazze D = coppa piccola E = coppa media F = coppa grande G = 1 + 1 forchette H = 1 + 1 cucchiai da servizio I = 3 + 3 + 3 + 3 cucchiai da dessert L = 3 + 3 + 3 + 3 cucchiaini da caffé Lavaggio 1/2 carico cesto inferiore cesto inferiore (fig. 15) A = pentola media B = pentola grande C = padella D = coperchi E = zuppiere, piatti da portata F = posate G = tegami, teglie cesto inferiore (fig. 17) M = 8 + 4 piatti fondi N = 11 + 1 piatti piani O = 12 piatti dessert P = piatto da portata Q = posate cesto inferiore (fig. 17) M = 8 + 4 piatti fondi N = 11 + 1 piatti piani O = 12 piatti dessert P = piatto da portata Q = posate La disposizione razionale e corretta delle stoviglie è condizione essenziale per un buon risultato di lavaggio. cesto posate (fig. 22) Nelle due ribaltine abbassate inserire n.° 6 + 6 coltelli (R); nei rimanenti scomparti sistemare le posate con i manici rivolti verso il basso, avendo cura di non mettere più di due posate identiche per scomparto. Informazioni per laboratori di prova cesto posate (fig. 23) Il cesto porta posate è formato da due parti divisibili, così da poter offrire diverse possibilità di carico. La divisione in due del cestello avviene facendo scorrere in senso orizzontale le due parti l'una rispetto all'altra e viceversa per il riaggancio. (vedi tabella programmi di lavaggio) Programma comparativo generale Secondo le norme EN 50242:

1) Posizione cesto superiore: bassa

2) Carico normalizzato

3) Posizione regolatore brillantante 5

4) Quantità di detersivo:

– 3 gr per il prelavaggio – 27 gr per il lavaggio. Attenzione (fig. 24) Il cesto inferiore ha le due file anteriori di supporti che possono essere abbassate in modo molto semplice e rapido, consentendo di caricare più facilmente insalatiere , pentole e coperchi .

Caricare il brillantante Caricamento detersivo e brillantante Alla destra della vaschetta del detersivo si trova il contenitore dell'additivo per il risciacquo, la cui capacità è circa 130 ml (Fig. A "3"). Ruotare il tappo (B) in senso antiorario e versare il liquido, che servirà per numerosi lavaggi, sino al livello max indicato (fig. 11). Richiudere il tappo. Questo additivo, che viene immesso automaticamente nell'ultima fase di risciacquo, favorisce una rapida asciugatura delle stoviglie evitando il formarsi di macchie e sedimenti opachi. Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche. E' possibile controllare il livello del brillantante per mezzo del visualizzatore ottico posto al centro del distributore (A). Caricare il detersivo Utilizzare esclusivamente detersivi in polvere, liquidi o in pastiglie specifici per lavastoviglie. Detersivi non idonei (come quelli per il lavaggio a mano), non contengono gli ingredienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della macchina. Lavaggio normale La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A "2"). Se il coperchio del contenitore risultasse chiuso, per aprirlo basta agire sul pulsante di aggancio: al termine di un qualsiasi programma di lavaggio il coperchio risulta sempre aperto, pronto per il successivo impiego. La dose di detersivo può variare in funzione del grado di sporco e del tipo di stoviglie. Si consiglia di versare 20 ÷ 30 gr di detersivo nella vaschetta lavaggio 1 (fig. 9). PIENO riflesso scuro VUOTO riflesso chiaro Regolazione del brillantante da 1 a 6 Il regolatore è posto sotto il tappo (B) e si può ruotare con una moneta. La posizione consigliata è 3 (fig. 12). Il contenuto in calcare dell'acqua influenza notevolmente sia la presenza di incrostazioni che il grado di asciugatura. E' perciò importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali. Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumentare la regolazione di una posizione. Dopo aver versato il detersivo nel contenitore richiudete il coperchio. Poichè i detersivi non sono tutti uguali, consultate anche le istruzioni sulle confezioni. Ricordiamo che quantità insufficienti di detersivo provocano una incompleta asportazione dello sporco, mentre un eccesso di detersivo, oltre a non migliorare i risultati di lavaggio, rappresenta uno spreco. Non eccedere nell'uso di detersivo rappresenta un contributo al contenimento dell'inquinamento ambientale. Pulizia dei filtri Il sistema filtrante (fig. A "4") è costituito da: Bicchierino centrale, che trattiene le particelle più grosse di sporco. Piastra, che filtra continuamente l'acqua di lavaggio. Microfiltro, posto sotto la piastra, che trattiene anche le particelle di sporco più piccole assicurando un'ottimo risciacquo. Lavaggio con ammollo Nel caso si imposti il programma Intensivo, occorre aggiungere nella macchina una seconda dose di detersivo, circa 20 grammi (1 cucchiaio da tavola) nella vaschetta prelavaggio 2 (fig. 10). Per il programma universale aggiungere 5 gr. Questa dose va messa direttamente nella vaschetta prelavaggio 2.

Per ottenere sempre ottimi risultati è necessario ispezionare e pulire i filtri prima di ogni lavaggio. Per estrarre il gruppo dei filtri, basta impugnare il manico e ruotarlo in senso antiorario (fig. 5). Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig. 6). Rimuovere la piastra filtro (fig. 7) e lavare il tutto sotto un getto di acqua ed eventualmente aiutandosi con uno spazzolino. Con il Microfiltro Autopulente, la manutenzione è ridotta e l'ispezione del gruppo filtri può essere effettuata ogni 15 giorni. Tuttavia è consigliabile controllare dopo ogni lavaggio che il bicchierino centrale e la piastra non siano intasati. Attenzione: dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la piastra sia inserita perfettamente sul fondo della lavastoviglie. Avere cura di riavvitare, in senso orario, il filtro nella piastra perchè un inserimento impreciso del gruppo filtrante può pregiudicare il funzionamento della macchina. Consigli per ottenere ottimi RISULTATI di lavaggio

1) Sistemare le stoviglie con l'apertura rivolta

2) Se possibile evitare che le stoviglie stiano a

contatto tra di loro, una corretta sistemazione vi darà migliori risultati di lavaggio.

3) Prima di disporre le stoviglie nella macchina, asportare i residui di cibo (ossicini, lische,

avanzi di carne o verdure, residui di caffè, bucce di frutta, cenere di sigaretta ecc.) che potrebbero otturare lo scarico e gli spruzzatori dei bracci lavanti.

4) Dopo aver sistemato le stoviglie, verificare

che i bracci lavanti possano girare liberamente.

5) Pentole ed altre stoviglie che presentano

residui di cibo molto tenaci o bruciacchiati, dovranno essere messe in ammollo con acqua e detersivo per lavastoviglie.

6) Per il perfetto lavaggio di argenteria è

necessario: a) sciaquarla appena dopo l'uso, sopratutto se è stata impiegata per maionese, uova, pesce, ecc. b) non cospargerla con detersivo c) non metterla a contatto con altri metalli Importante: non usare la lavastoviglie senza filtri. Cosa FARE se

1) Nel caso si debba fermare la macchina ed

aprire lo sportello per introdurre altre stoviglie da lavare quando l'apparecchio è nella fase centrale di lavaggio, effettuare l'apertura solo dopo aver disinserito il tasto O/I. Dopo la chiusura dello sportello, attendere 3 minuti prima di far ripartire la macchina. Consigli pratici Scelta del programma Questa lavastoviglie vi offre un'ampia gamma di programmi di lavaggio che si adattano alle varie esigenze di sporco e stoviglie da trattare. Consultare "L'ELENCO PROGRAMMI" allegato per la scelta del programma più adatto. Cosa non lavare se È bene inoltre ricordare che non tutte le stoviglie sono adatte per essere impiegate nella lavastoviglie; evitare di utilizzare pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non specificatamente indicato. Certe decorazioni possono tendere a sbiadire, pertanto si consiglia di effettuare più volte il lavaggio in macchina di un sol pezzo e solo dopo essere certi che non si scolori inserire il carico totale. È inoltre consigliabile non lavare posate in argento con posate in acciaio ossidabile per evitare che si verifichi una reazione chimica tra esse. Suggerimenti al termine del programma Per evitare eventuali sgocciolamenti dal cestello superiore, estrarre prima il cestello inferiore. Se le stoviglie vengono lasciate per qualche tempo nella macchina, aprire leggermente lo sportello, per favorire la circolazione d'aria e migliorare ulteriormente l'asciugatura. Consigli utili per RISPARMIARE

1) Nel caso si volesse lavare a pieno carico,

riponete le stoviglie nella macchina appena terminati i pasti sistemandole in più riprese, effettuando eventualmente il programma PRELAVAGGIO A FREDDO per ammorbidire lo sporco ed eliminare i residui più grossi tra un carico e l'altro in attesa di eseguire il programma di lavaggio completo.

2) In presenza di sporchi poco consistenti o

cesti non molto carichi selezionate un programma ECONOMICO seguendo le indicazioni riportate nell'elenco programmi. IMPORTANTE Quando si acquistano nuove stoviglie accertarsi sempre che siano idonee al lavaggio in lavastoviglie.

Pulizia e manutenzione ordinaria

La carrozzeria esterna può essere pulita con apposito prodotto per superfici smaltate, purchè non abrasivo. La lavastoviglie non richiede alcuna manutenzione speciale, poichè la vasca di lavaggio è autopulente. Pulire regolarmente la guarnizione in gomma dello sportello con un panno umido, eliminando accuratamente eventuali tracce di cibo, o brillantante. Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia, periodicamente, di eseguire un lavaggio completo versando preventivamente 1 bicchiere di aceto sul fondo della macchina ed impostare il programma delicato. Se malgrado la normale pulizia dei filtri si notano stoviglie o pentole insufficientemente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (fig. A "5") siano liberi da residui di sporco. Se ciò non fosse, procedere alla loro pulizia nel seguente modo: Se la Vostra lavastoviglie non funzionasse, prima di chiamare il Servizio Assistenza, fare i seguenti controlli: ANOMALIA Sia la vasca che l'interno dello sportello sono d'acciaio inossidabile. Se tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrà essere imputato solo ad una forte presenza di sali di ferro nell'acqua. Per togliere le macchie si consiglia l'uso di abrasivo a grana sottile; non usare mai sostanze al cloro, pagliette d'acciaio, ecc. - Lavare i bracci rotanti sotto un getto d'acqua liberando dallo sporco gli spruzzatori otturati. - Al termine dell'operazione rimettere i bracci lavanti nella identica posizione ricordando per quello superiore di portare in posizione il fermo e di avvitare a fondo.

RIMEDIO Inserire spina Tasto O/I non inserito Inserire tasto Sportello aperto Chiudere sportello Manca energia elettrica Controllare Vedi cause 1 Controllare E’ chiuso il rubinetto acqua Aprire il rubinetto acqua Programmatore non correttamente posizionato Posizionare correttamente il programmatore Il tubo di carico è piegato Eliminate le pieghe del tubo Il filtrino del tubo di carico acqua è intasato Pulite il filtrino posto all’estremità del tubo di carico Filtro sporco Pulire filtro Tubo di scarico piegato Raddrizzare tubo di scarico La prolunga del tubo di scarico non è corretta Seguite esattamente le istruzioni per il collegamento del tubo di scarico Lo scarico a muro non ha lo sfiato in aria Consultate un tecnico qualificato Tubo di scarico in posizione troppo bassa Alzare il tubo di scarico ad almeno 40 cm. dal pavimento Eccessivo dosaggio di detersivo Ridurre dose detersivo. Utilizzare detersivo specifico Oggetto del carico che impedisce la rotazione dei bracci Controllare Piastra filtrante e filtro eccessivamente sporchi Pulire piastra e filtro

6 - Nelle macchine elettroniche

senza visualizzatore spia: "eco" e spia "N°1" lampeggianti con segnale acustico Rubinetto dell'acqua chiuso Spegnere la macchina. Aprire il rubinetto. Reimpostare il ciclo.

7 - Nelle macchine elettroniche

con visualizzatore: "comparsa E1" sul visualizzatore con segnale acustico Rubinetto dell'acqua chiuso Spegnere la macchina. Aprire il rubinetto. Reimpostare il ciclo.

2 - Non carica acqua

3 - Non scarica acqua

DOPO L'USO Dopo ogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie dalla rete idrica di alimentazione e disinserire il tasto di avvio-arresto per isolare la macchina dalla rete elettrica. Se la macchina deve rimanere ferma a lungo, consigliamo le seguenti operazioni.

1. eseguire un programma di lavaggio senza

stoviglie ma con detersivo per sgrassare la macchina.

2. togliere la spina.

3. chiudere il rubinetto dell'acqua.

4. riempire il contenitore del brillantante per

5. lasciare la porta leggermente aperta.

6. lasciare l'interno della macchina pulito.

7. se la macchina viene lasciata in ambienti

dove la temperatura è inferiore a 0°C, l'acqua residua nelle condutture può gelare. Assicurarsi perciò che la temperatura sia sopra gli 0°C ed attendere circa 24 ore prima di attivare la macchina. CAUSA Spina corrente elettrica non inserita nella presa

1 - Non funziona con qualsiasi

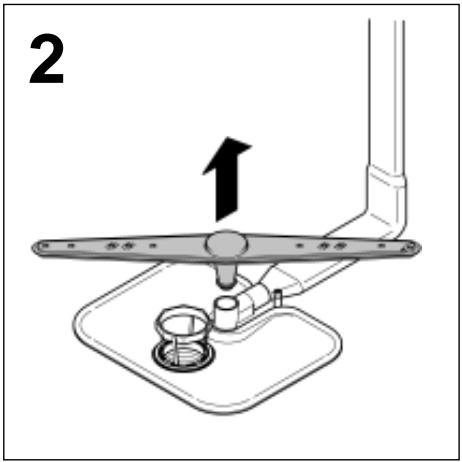

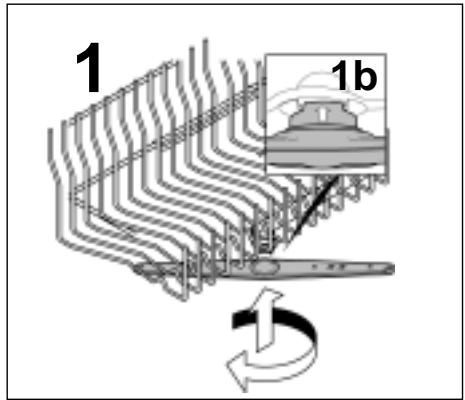

programma Per togliere quello superiore è necessario ruotare il braccio lavante fino a portare in posizione il fermo contrassegnato dalla freccia (fig. 1b). Spingerlo verso l'alto e mantenendolo premuto svitare in senso orario (fig. 1) (per rimontarlo ripetere l'operazione ma ruotare in senso antiorario), mentre quello inferiore si estrae tirandolo semplicemente verso l'alto (fig. 2).

Attenzione! Prima di togliere qualsiasi pannello: 1 Posizionare la manopola in STOP.

2. Staccare la spina.

4 - Scarica acqua in

5 - Se non si sentono ruotare

i bracci di lavaggio

8 - Se il carico viene

9 - Presenza di macchie

bianche sulle stoviglie

10 - Rumorosità durante

il lavaggio CAUSA RIMEDIO Vedi cause 5 Controllare Fondo di pentole non perfettamente lavato Croste troppo tenaci, da ammorbidire prima del lavaggio in lavastoviglie Bordo di pentole non perfettamente lavato Posizionare meglio la pentola Spruzzatori parzialmente otturati Smontare i bracci di lavaggio, svitando le ghiere di fissaggio in senso orario e lavare il tutto sotto un getto d’acqua Le stoviglie non sono sistemate bene Non addossate troppo le stoviglie tra di loro L’estremità del tubo di scarico è immersa nell’acqua L’estremità del tubo di scarico non deve toccare l’acqua scaricata Il detersivo non è dosato adeguatamente , è vecchio o indurito Aumentate la dose in funzione della quantità di sporco o sostituite il prodotto Il tappo del contenitore sale non è chiuso bene Avvitatelo fino in fondo Il programma di lavaggio scelto è troppo blando Scegliete un programma più energico Stoviglie cesto inferiore non lavate Disinserire tasto mezzo carico Acqua di rete con eccessiva durezza Controllare il livello del sale e del brillantante e regolarne il dosaggio. Se l’anomalia persiste, richiedere intervento Assistenza Tecnica Sistematele meglio nei cesti I bracci rotanti sbattono sulle stoviglie Sistemate meglio le stoviglie Mancanza di circolazione d’aria Lasciate socchiusa la porta della macchina alla fine del programma di lavaggio per favorire l’asciugatura naturale NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente sciacquatura è necessario rimuovere manualmente lo sporco dalle stoviglie in quanto la fase finale di asciugatura provoca l’essicazione dello sporco che un secondo lavaggio in macchina non è in grado di asportare. Se il malfunzionamento dovesse persistere si rivolga al Centro di Assistenza Tecnica comunicando il modello di lavastoviglie, riportato sulla targhetta posta all’interno dello sportello nella parte superiore o sul foglio di garanzia. Fornendo tali informazioni otterrete un intervento più tempestivo ed efficace.

SERVIZIO ASSISTENZA TECNICA

☎ 199. 123. 123 La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza comprometterne le caratteristiche essenziali.

LVI 980 A A B C DE F G I Le stoviglie sbattono tra di loro

11 - Le stoviglie non sono

perfettamente asciutte Description of the control

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
