P3R - Microfono SHURE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ricevitore Bodypack Wireless (Sistema di Monitor Personale PSM300)
Marca	Shure
Modello	P3R
Gamma di Frequenza	488-937.5 MHz (varia in base alla regione)
Portata Operativa	Fino a 90 m (300 ft) in condizioni tipiche
Risposta in Frequenza Audio	38 Hz – 15 kHz
Rapporto Segnale-Rumore	90 dB (pond. A, tipico)
Distorsione Armonica Totale	< 0.5% (tipico)
Potenza di Uscita Cuffie	80 mW per canale @ 32Ω, 1% THD
Impedenza di Carico Minima	16 Ω
Dimensioni (A x L x P)	110 x 64 x 21 mm
Peso (senza batterie)	98 g (3.5 oz)
Alimentazione	2 batterie alcaline AA
Durata Batteria	5–7 ore di utilizzo continuo
Display	LCD che mostra gruppo, canale, MixMode e stato batteria
Comandi	Manopola Gruppo, Canale, Scansione, Sincronizzazione, Volume, MixMode
Connettore di Uscita Audio	Jack per cuffie stereo da 3.5 mm (1/8")
Antenna	Interna o esterna a 1/4 d'onda (in dotazione)
Modalità Operative	Stereo, MixMode (miscela mono a due canali), Mono
Metodo di Sincronizzazione	Sincronizzazione IR tra ricevitore e trasmettitore P3T
Scansione	Scansione di gruppo e scansione di canale per frequenze pulite
Sensibilità RF	2.2 μV a 20 dB SINAD
Accessori Inclusi	Ricevitore P3R, auricolari (SE112 o SE215), 2 batterie AA, borsa da trasporto
Caratteristiche di Sicurezza	Limite di volume, avvisi di protezione dell'udito, modalità risparmio energetico
Istruzioni per la Pulizia	Pulire solo con un panno asciutto; tenere lontano da acqua e temperature estreme

Domande frequenti - P3R SHURE

Come sincronizzare il ricevitore P3R con il trasmettitore P3T?

Prima, esegui una scansione sul ricevitore per trovare un canale pulito. Quindi allinea le finestre IR del ricevitore e del trasmettitore (distanza 6-11 cm). Premi il pulsante SYNC sul trasmettitore mentre il LED RF del ricevitore lampeggia. Il display mostrerà SYNC quando l'operazione è riuscita.

Cos'è MixMode e come lo attivo?

MixMode ti permette di fondere due canali audio (es. strumenti e voci) in un unico mix mono ascoltato in entrambi gli orecchi. Per attivarlo, tieni premuto il pulsante GROUP mentre accendi il ricevitore. L'indicatore MixMode si accende. Usa la manopola MixMode per regolare la miscela.

Perché non c'è suono dal mio ricevitore P3R?

Controlla che ricevitore e trasmettitore siano sullo stesso gruppo e canale. Assicurati che il volume del ricevitore sia alzato e che gli auricolari siano inseriti correttamente. Verifica che i livelli audio sul trasmettitore mostrino segnale. Se utilizzi un solo ingresso, imposta il trasmettitore su MONO.

Quanto durano le batterie nel P3R?

Con batterie alcaline AA nuove, puoi aspettarti 5–7 ore di utilizzo continuo. Il LED di alimentazione indica il tempo rimanente: Verde (5-7h), Ambra (1-3h), Rosso fisso (0.5-1h), Rosso lampeggiante (0h). Usa la modalità risparmio energetico quando gli auricolari sono scollegati per prolungare la durata.

Posso usare il P3R con più trasmettitori?

Sì, il P3R può essere sintonizzato su qualsiasi trasmettitore P3T compatibile. In una configurazione multi-trasmettitore, ogni ricevitore può essere sincronizzato con un trasmettitore diverso per mix di monitor separati. Usa la sincronizzazione IR o la selezione manuale di gruppo/canale.

Cosa devo fare se l'audio è distorto?

Prima, controlla i livelli di ingresso del trasmettitore — assicurati che il misuratore audio raggiunga circa il 75% con picchi occasionali di 0 dB ma senza sovraccarico (OL). Verifica che l'interruttore di sensibilità d'ingresso (Line/Aux) corrisponda alla sorgente. Controlla anche i cavi e assicurati che siano bilanciati (TRS). Batterie nuove possono aiutare.

Come si esegue una scansione per un canale wireless pulito?

Accendi il ricevitore e qualsiasi potenziale fonte di interferenza. Assicurati che il trasmettitore sia SPENTO. Tieni premuto il pulsante SCAN per una scansione di gruppo (trova il gruppo migliore) o premi brevemente per una scansione di canale (miglior canale nel gruppo corrente). Il ricevitore selezionerà una frequenza disponibile.

Quali auricolari sono compatibili con il P3R?

Il P3R ha un'uscita cuffie stereo standard da 3.5 mm. Funziona con qualsiasi auricolare o cuffia con spina da 3.5 mm, inclusi i modelli Shure Sound Isolating come SE112, SE215 e superiori. Assicurati che l'impedenza sia di almeno 16 Ω.

Posso usare il P3R in modalità mono?

Sì, imposta il trasmettitore su MONO usando l'interruttore sul pannello posteriore. Questo invia l'audio sommato a entrambi i canali del ricevitore, quindi la manopola MixMode non influenza il suono. Utilizza solo l'ingresso LEFT sul trasmettitore per il funzionamento mono.

Come pulire e mantenere il ricevitore P3R?

Usa un panno morbido e asciutto per pulire l'esterno. Non utilizzare liquidi o solventi. Tieni il ricevitore lontano da acqua, calore estremo e umidità. Quando non in uso, riponilo nella borsa da trasporto. Rimuovi le batterie se lo conservi per lunghi periodi.

MANUALE UTENTE P3R SHURE

1. LEGGETE queste istruzioni.
2. CONSERVATELE.
3. OSSERVATE tutte le avvertenze.
4. SEGUITE tutte le istruzioni.
5. NON usate questo apparecchio vicino all'acqua.
6. PULITE l'apparecchio SOLO con un panno asciutto.
7. NON ostruite alcuna apertura per l'aria di raffreddamento. Consentite distanze sufficienti per un'adeguata ventilazione e installate l'apparecchio seguendo le istruzioni del costruttore.
8. NON installate l'apparecchio accanto a fonti di calore, quali fiamme libere, radiatori, aperture per l'efflusso di aria calda, forni o altri apparecchi (amplificatori inclusi) che generano calore. Non esponete il prodotto a fonti di calore non controllate.
9. NON modificate la spina polarizzata o con spinotto di protezione per non alterarne la funzione di sicurezza. Una spina polarizzata è dotata di due lame, una più ampia dell'altra. Una spina con spinotto è dotata di due lame e di un terzo polo di messa a terra. La lama più ampia ed il terzo polo hanno lo scopo di tutelare la vostra incolumità. Se la spina in dotazione non si adatta alla presa di corrente, rivolgetevi ad un elettricista per far eseguire le modifiche necessarie.
10. EVITATE di calpestare il cavo di alimentazione o di comprimerlo, specie in corrispondenza di spine, prese di corrente e punto di uscita dall'apparecchio.
11. USATE ESCLUSIVAMENTE i dispositivi di collegamento e gli accessori specificati dal costruttore.
12. USATE l'apparecchio solo con carrelli, sostegni, treppiedi, staffe o tavoli specificati dal produttore o venduti unitamente all'apparecchio stesso. Se usate un carrello, fate attenzione quando lo spostate con l'apparecchio collocato su di esso, per evitare infortuni causati da un eventuale ribaltamento del carrello stesso.
13. Durante i temporali o in caso di inutilizzo prolungato dell'apparecchio, SCOLLEGATELO dalla presa di corrente.
14. Per qualsiasi intervento, RIVOLGETEVI a personale di assistenza qualificato. È necessario intervenire sull'apparecchio ogniqualvolta è stato danneggiato, in qualsiasi modo; ad esempio la spina o il cavo di alimentazione sono danneggiati, si è versato liquido sull'apparecchio o sono caduti oggetti su di esso, l'apparecchio è stato esposto alla pioggia o all'umidità, non funziona normalmente o è caduto.
15. NON esponete l'apparecchio a sgocciolamenti o spruzzi. NON appoggiate sull'apparecchio oggetti pieni di liquidi, ad esempio vasi da fiori.
16. La spina ELETTRICA o l'accoppiatore per elettrodomestici deve restare prontamente utilizzabile.
17. Il rumore aereo dell'apparecchio non supera i 70 dB (A).
18. L'apparecchio appartenente alla CLASSE I deve essere collegato ad una presa elettrica dotata di messa a terra di protezione.
19. Per ridurre il rischio di incendio o folgorazione, non esponete questo apparecchio alla pioggia o all'umidità.
20. Non tentate di modificare il prodotto. Tale operazione può causare infortuni e/o il guasto del prodotto stesso.
21. Utilizzate questo prodotto entro la gamma di temperatura operativa specificata.

PRECAUZIONI DI SICUREZZA

I possibili effetti di un uso errato sono contrassegnati da uno dei due simboli -

"AVVERTENZA" e "ATTENZIONE" - sulla base dell'imminenza del pericolo e della gravità del danno.

	AVVERTENZA: ignorare questi messaggi può comportare lesioni personali gravi o mortali in conseguenza di un funzionamento errato.
	ATTENZIONE: ignorare questi messaggi può comportare lesioni personali di media gravità o danni materiali in conseguenza di un funzionamento errato.

ATTENZIONE

• Per evitare di provocare possibili danni non smontate, né modificate mai il dispositivo.
• Per evitare di provocare possibili danni non applicate una forza estrema sul cavo e non tiratelo.
• Mantenete il prodotto asciutto e non esponetelo a temperature ed umidità estreme.

AVVERTENZA:

• L'eventuale ingresso di acqua o di altri corpi estranei nel dispositivo può dare luogo allo sviluppo di incendi o folgorazioni.
• Non tentate di modificare il prodotto. Tale operazione può causare infortuni e/o il guasto del prodotto stesso.

Questo apparecchio può produrre un volume sonoro superiore a 85 dB di SPL. Verificare il massimo livello di esposizione al rumore continuo consentito in base ai requisiti di protezione degli ambienti di lavoro vigenti nel proprio Paese.

AVVERTENZA

L'ASCOLTO AD UN VOLUME ECESSIVAMENTE ELEVATO PUÒ CAUSARE LESIONI PERMANENTI ALL'APPARATO UDITIVO. USARE IL VOLUME PIÙ BASSO POSSIBILE. La sovraesposizione a livelli sonori eccessivi può danneggiare le vostre orecchie provocando una perdita permanente di udito causata dal rumore. Si consiglia di attenersi alle seguenti direttive stabilite dalla OSHA (Occupational Safety Health Administration) sul tempo massimo di esposizione a vari livelli di pressione sonora (SPL), oltre il quale si rischia di causare lesioni all'apparato uditivo.

90 dB SPLper 8 ore	95 dB SPLper 4 ore	100 dB SPLper 2 ore	105 dB SPLper 1 ora
110 dB SPLper 12 ora	115 dB SPLper 15 minuti	120 dB SPLDa evitare, rischio di lesioni

Informazioni importanti sul prodotto

INFORMAZIONI SULLA CONCESSIONE DI LICENZA

Concessione della licenza all'uso: per usare questo apparecchio, in determinate aree può essere necessaria una licenza ministeriale. Per i possibili requisiti, rivolgetevi alle autorità competenti. Eventuali modifiche di qualsiasi tipo non espressamente autorizzate dalla Shure Incorporated possono annullare il permesso di utilizzo di questo apparecchio. Chi usa l'apparecchio radiomicrofonico Shure ha la responsabilità di procurarsi la licenza adatta al suo impiego; la concessione di tale licenza dipende dalla classificazione dell'operatore, dall'applicazione e dalla frequenza selezionata. La Shure suggerisce vivamente di rivolgersi alle autorità competenti per le telecomunicazioni riguardo alla concessione della licenza adeguata, e prima di scegliere e ordinare frequenze.

Avviso per gli utenti

in base alle prove su di esso eseguite, si è determinata la conformità ai limiti relativi ai dispositivi digitali di Classe B, secondo la Parte 15 delle norme FCC. Tali limiti sono stati concepiti per fornire una protezione adeguata da interferenze pericolose in ambiente domestico. Questo apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, se non installato ed utilizzato secondo le istruzioni, può causare interferenze dannose per le comunicazioni radio. Tuttavia, non esiste alcuna garanzia che, in una specifica installazione, non si verificheranno interferenze. Se questo apparecchio causasse interferenze dannose per la ricezione dei segnali radio o televisivi, determinabili spegnendolo e riaccendendolo, si consiglia di tentare di rimediare all'interferenza tramite uno o più dei seguenti metodi:

• cambiate l'orientamento dell'antenna ricevente o spostatela;
• aumentate la distanza tra l'apparecchio ed il ricevitore;
• collegate l'apparecchio ad una presa inserita in un circuito diverso da quello a cui è collegato il ricevitore;
• rivolgetevi al rivenditore o ad un tecnico radio/TV qualificato.

Questo dispositivo è conforme alla norma RSS esonerata dal pagamento di imposte della IC in Canada. Il funzionamento di questa apparecchiatura dipende dalle seguenti due condizioni: (1) questo apparecchio non deve causare interferenza; (2) questo apparecchio deve accettare qualsiasi interferenza, comprese eventuali interferenze che possano causare un funzionamento indesiderato.

Etichetta di conformità alla norma ICES-003 della IC in Canada:

CAN ICES-3 (B)/NMB-3(B)

Nota: la prova di conformità ai requisiti relativi alla compatibilità elettromagnetica è basata sull'uso dei cavi in dotazione e consigliati. Utilizzando altri tipi di cavi si possono compromettere le prestazioni relative alla compatibilità elettromagnetica.

Eventuali modifiche di qualsiasi tipo non espressamente autorizzate dal produttore possono annullare il permesso di utilizzo di questo apparecchio.

PSM®300

Il sistema di monitoraggio personale PSM300 offre un monitoraggio stereofonico wireless con una nitidezza migliorata e una retroazione attenuata rispetto ai tradizionali monitor da palcoscenico. Gli esecutori possono creare i propri segnali miscelati personalizzati regolando la combinazione stereofonica e il livello del volume complessivo sul body-pack, ottenendo un volume più basso sul palcoscenico e un miglioramento del dettaglio audio. Semplice da configurare e utilizzare, il PSM300 offre sincronizzazione frequenza rapida e forte stabilità RF wireless tra trasmettitori e ricevitori. Grazie a una struttura robusta ed affidabile e tecnologia efficiente, i sistemi di monitoraggio personali Shure PSM300 offrono un'esperienza di monitoraggio sul palcoscenico notevolmente migliorata.

Caratteristiche

• Invia due canali audio in modalità wireless agli esecutori sul palcoscenico
• Stabile connessione RF con una portata di 90 metri
• Crea un segnale miscelato su ciascun body-pack con bilanciamento stereofonico regolabile o combinazione monofonica su due canali MixMode®.
• Il rapporto segnale-rumore fino a 90 dB offre un audio nitido e dettagliato con qualsiasi volume
• Sistemi disponibili con auricolari Shure Sound Isolating™
• Tramite scansione e sincronizzazione IR rapide viene assegnato rapidamente e facilmente un canale wireless pulito
• Nessun menu complicato, solo semplici comandi di volume e miscelazione che si concentrano sulle prestazioni
• Trasmettitore da mezza unità rack interamente in metallo
• Il body-pack sottile e leggero si fissa facilmente alla cintura o alla cinghia della chitarra

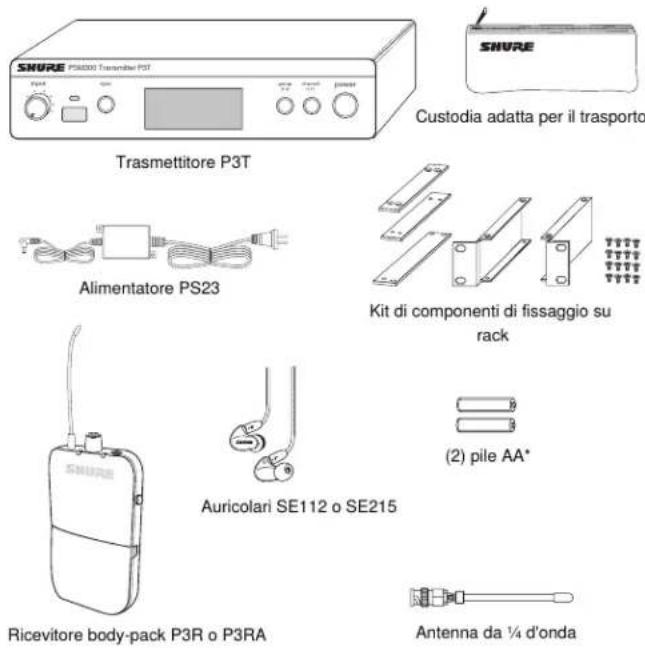

Componenti inclusi

Descrizione generale del sistema


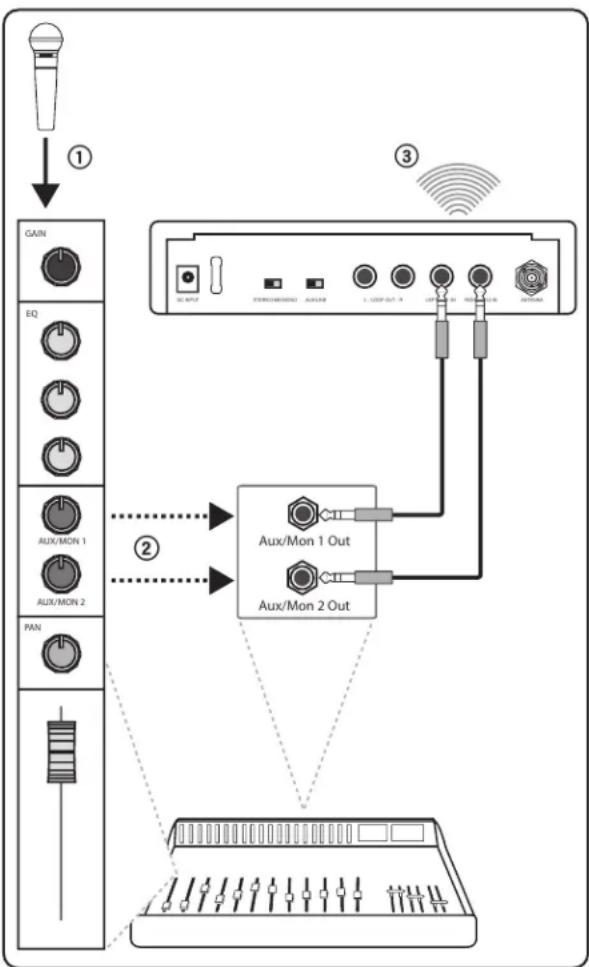

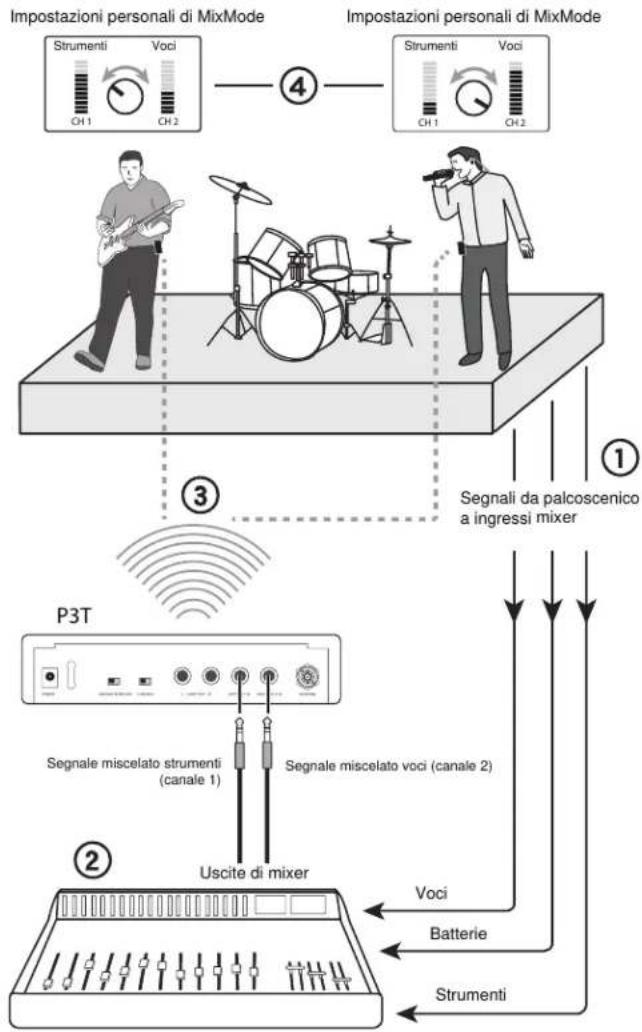

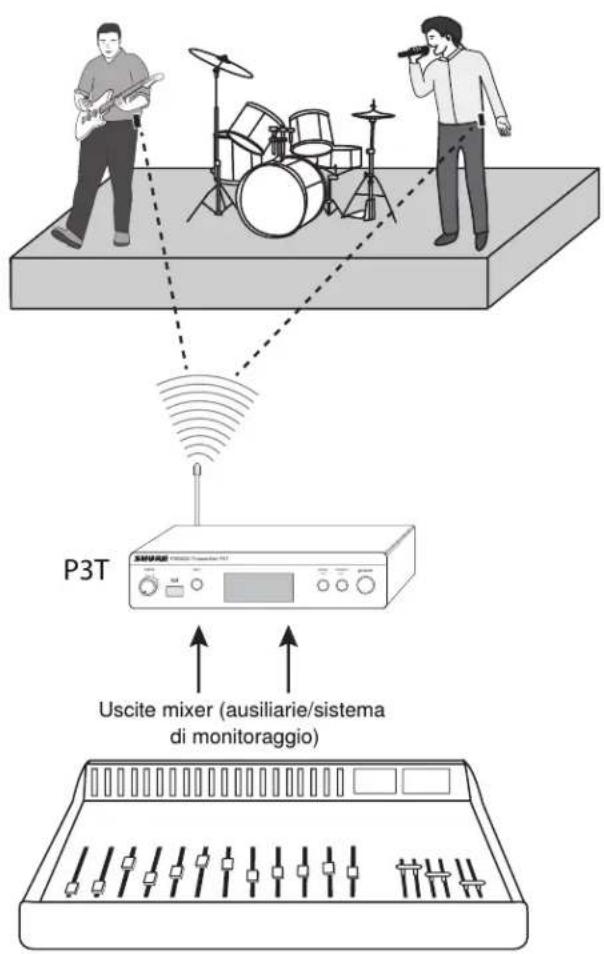

Questo esempio illustra la configurazione tipica di uno spettacolo musicale. Per ulteriori esempi, consultate la sezione Applicazioni del sistema.

① Instradamento dei segnali audio
Inviate i segnali di strumenti e microfono dal palcoscenico ad un mixer o ad un impianto di diffusione sonora.
② Creazione dei segnali miscelati di monitoraggio
Dal mixer create due segnali miscelati: uno solo con gli strumenti, l'altro solo con le voci. Instradate ciascuna di queste distinte uscite del mixer e collegatele agli ingressi del P3T.
③ Invio dell'audio wireless agli esecutori
Sincronizzate i body-pack con il trasmettitore P3T per inviare i segnali miscelati agli esecutori per il monitoraggio con auricolari.
④ Regolazione dei segnali miscelati personali
Ciascun esecutore utilizza la manopola MixMode sul body-pack per comandare il proprio segnale miscelato di strumenti e voci.

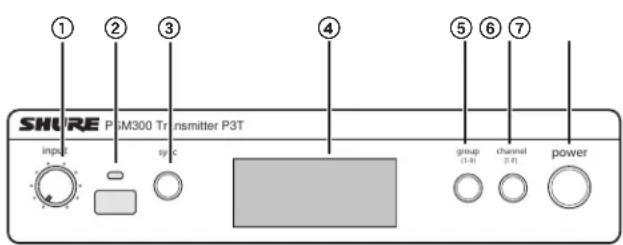

Pannelli anteriore e posteriore del trasmettitore P3T

① Controllo del livello d'ingresso

Regola il livello del segnale audio in ingresso

② Finestra di sincronizzazione IR

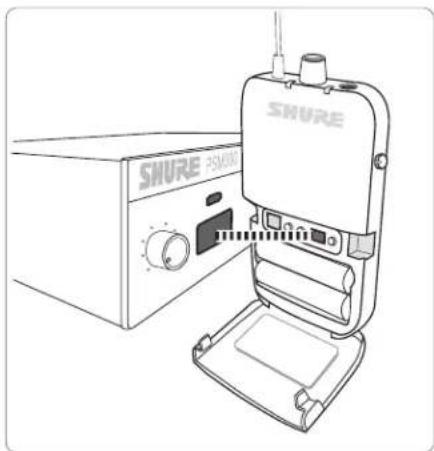

Invia e riceve dati di gruppo/canale per sincronizzare i ricevitori con il trasmettitore

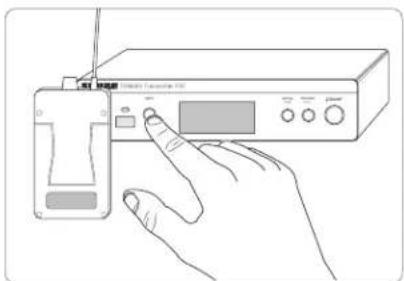

③ Pulsante sync

Premete per sincronizzare trasmettitore e ricevitore sullo stesso gruppo e canale

Nota: i dati di sincronizzazione sono inviati attraverso la finestra di sincronizzazione IR

④ Display LCD

Visualizza informazioni su audio, RF e sistema

⑤ Pulsante group

Premete per scorrere le impostazioni del gruppo

⑥ Pulsante channel

Premete per scorrere le impostazioni del canale

⑦ Power

Accende o spegne l'unità

⑧ Ingresso alimentazione

Consente di collegare l'alimentatore esterno Shure PS23 in dotazione

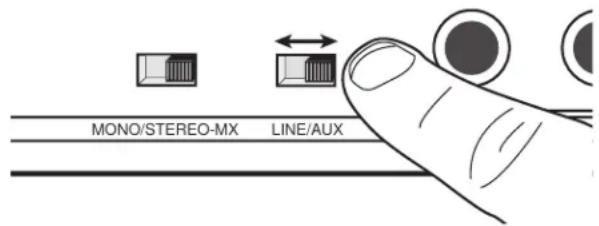

⑨ Interruttore Mono/Stereo-MX

StereoMX	Invia un segnale miscelato stereofonico a due canali al ricevitore
Mono	Invia un segnale miscelato audio sommato ad entrambi i canali del ricevitore

⑩ Interruttore Line/Aux

Consente di regolare la sensibilità in ingresso utilizzando il seguente riferimento di collegamento:

Aux (-10 dBV):	Dispositivi audio per uso personale, come computer o lettori multimediali portatili
Line (+4 dBu):	Mixer o altri dispositivi audio professionali

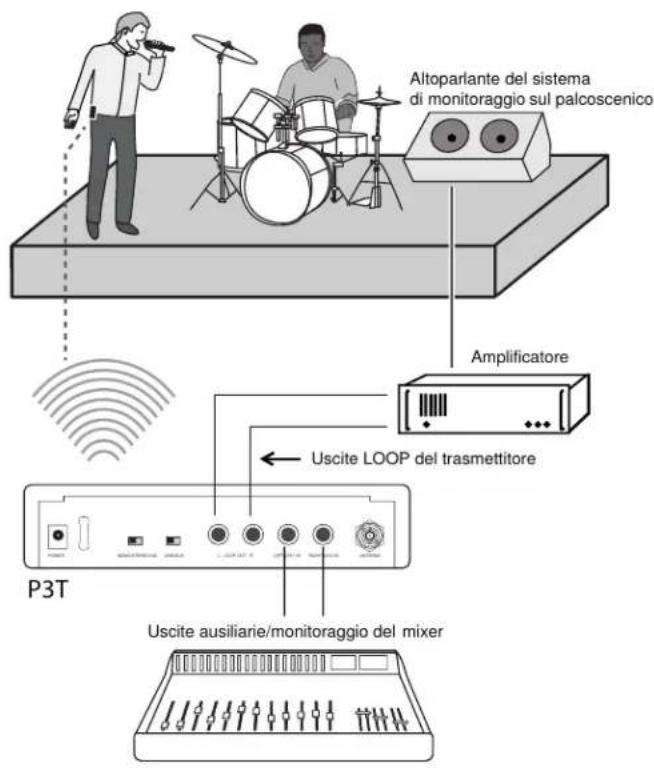

⑪ Uscite Loop (TRS da 1/4 di pollice, bilanciate)

Collega le uscite a sistemi PSM aggiuntivi o altri dispositivi audio

⑫ Ingressi audio (TRS da 1/4 di pollice. bilanciati)

Da collegare alle uscite mixer o ad altre sorgenti audio per il monitoraggio degli esecutori

⑬ Connettore antenna BNC

Per collegare l'antenna da 1/4 d'onda fornita, un'antenna direzionale o un combinatore di antenne Shure P3AC

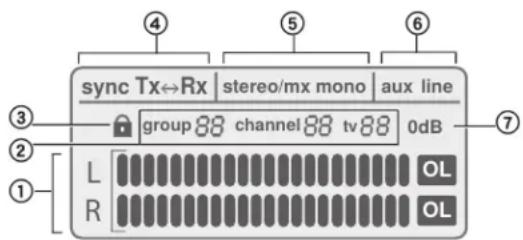

Display trasmettitore P3T

① Indicatore audio in ingresso

Indica il livello del segnale audio

② Impostazione gruppo/canale/TV

Visualizza le impostazioni selezionate del gruppo e del canale e il canale televisivo corrispondente

Nota: l'indicatore TV è valido solo per i canali statunitensi e resta vuoto nelle altre nazioni.

③ Stato di blocco

Per bloccare o sbloccare i comandi, tenete premuti i pulsanti group e channel finché non compare/scompare l'icona di blocco.

④ Stato di sincronizzazione

Viene visualizzato dopo il completamento di una sincronizzazione tra trasmettitore e ricevitore. La direzione di sincronizzazione è indicata come Tx>Rx (il trasmettitore invia la frequenza al ricevitore) o Tx<Rx (il ricevitore invia la frequenza al trasmettitore).

⑤ Segnale miscelato stereo-MX/mono

Indica se l'audio inviato al ricevitore è un segnale miscelato a uno o due canali (corrisponde all'interruttore Stereo-MX/Mono sul pannello posteriore).

⑥ Modalità Aux/Line

Indica l'impostazione della sensibilità di ingresso (corrisponde all'interruttore Aux/Line sul pannello posteriore)

⑦ Indicatore 0 dB

Si accende quando il segnale di ingresso raggiunge 0 dB. Per informazioni su come utilizzare questa icona, consultate la sezione relativa alla regolazione del guadagno e al volume di ascolto.

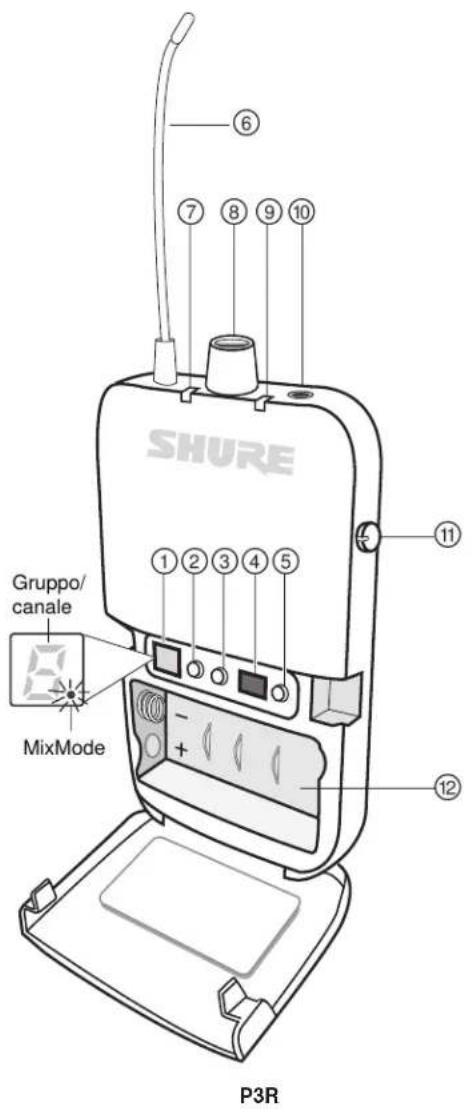

Ricevitore P3RA

Per applicazioni più complesse, Shure offre il ricevitore P3RA che presenta una costruzione interamente metallica e un menu di navigazione avanzato oltre alle funzioni incluse nel ricevitore P3R. Per ulteriori informazioni, visitate il sito www.shure.com

① Display

Visualizza le impostazioni di gruppo, canale e MixMode.

② Pulsante group

• Premete per visualizzare il gruppo
• Tenete premuto per modificare il gruppo, quindi premete per scorrere quando il display lampeggia

③ Pulsante channel

• Premete per visualizzare il canale
• Tenete premuto per modificare il canale, quindi premete per scorrere quando il display lampeggia

④ Finestra di sincronizzazione IR

Invia e riceve i dati di sincronizzazione tra ricevitore e trasmettitore

⑤ Pulsante Scan

• Tenete premuto per eseguire una ricerca del gruppo
• Premete per eseguire una ricerca del canale

Nota: una ricerca del canale seleziona il canale migliore nel gruppo corrente. Una ricerca del gruppo individua il gruppo con più canali aperti e seleziona il primo canale disponibile in quel gruppo.

⑥ Antenna

⑦ Spia LED di alimentazione

Indica quando il ricevitore è acceso, la durata residua delle pile e quando è attivata la modalità di risparmio energetico. Per ulteriori informazioni, consultate la tabella sulla durata delle pile.

⑧ Interruttore di alimentazione/manopola di regolazione del volume

Accende/spegne il ricevitore e regola il livello del volume della cuffia principale

⑨ Spia LED RF (blu)

Si accende in caso di sintonizzazione su un gruppo di trasmettitori attivi e un canale

⑩ Uscita cuffia

Da collegare ad auricolari o cuffie

⑪ Manopola di regolazione MixMode

• In modalità MixMode, questa manopola crea una combinazione dei canali 1 e 2 in un singolo segnale miscelato
• In modalità stereo, questa manopola regola il bilanciamento dei canali sinistro/destro

⑫ Vano pile

Contiene 2 pile AA

Durata delle pile

Comportamento LED Autonomia residua (ore)
Verde 5-7
Ambra 1-3
Rosso (fisso) 0,5-1
Rosso (lampeggiante) 0

La durata delle pile è stata misurata utilizzando pile alcaline di marca Energizer™, alle condizioni indicate di seguito.

• Sensibilità del trasmettitore: Linea (+4 dBu)
• Uscita audio dal ricevitore: 100 dB tramite auricolari Shure SE112
  Modalità di risparmio energetico: quando non vi sono auricolari collegati, il ricevitore entra in modalità di risparmio energetico per prolungare la durata delle pile. Il LED si spegne/si illumina lentamente in questa modalità e continua a mantenere il colore che rappresenta la durata residua delle pile.

Applicazioni

Prima dell'installazione, consultate le diverse configurazioni del sistema PSM300 indicate di seguito. La comprensione delle opzioni di configurazione prima dell'installazione aiuta a identificare i requisiti di instradamento del segnale e a pianificare un'espansione futura. Per informazioni specifiche su come configurare il sistema PSM300 e creare segnali miscelati per il monitoraggio, consultate le sezioni "Impostazione e configurazione del sistema" e "Funzionamento" di questa guida all'uso.

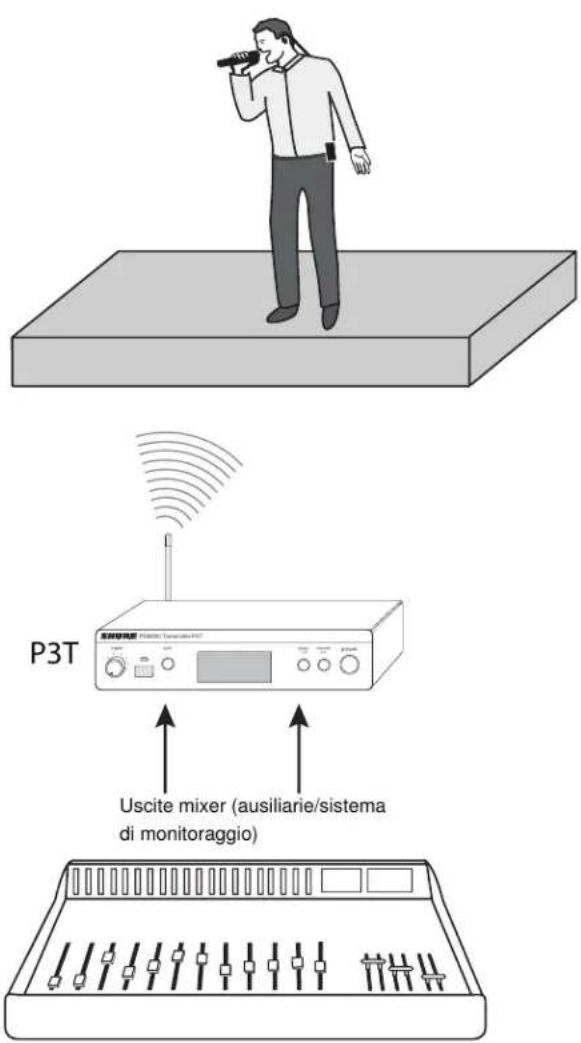

Sistema singolo per un solo esecutore

Questa configurazione prevede il monitoraggio con auricolari in uno spettacolo da solista o in uno spettacolo di gruppo in cui il monitoraggio wireless è necessario solo per una persona. È possibile ampliare questo sistema per più esecutori utilizzando ulteriori ricevitori body-pack P3R sintonizzati sullo stesso trasmettitore.

Trasmettitore singolo con più ricevitori

Più esecutori possono monitorare l'audio dallo stesso trasmettitore e regolare comunque il segnale dal proprio body-pack per personalizzare il segnale miscelato È sufficiente sintonizzare ciascun body-pack sulla stessa frequenza del trasmettitore e utilizzare la manopola MixMode per regolare il segnale miscelato.

Modalità di funzionamento MixMode o stereo:

Ogni esecutore ha la possibilità di impostare il proprio body-pack su MixMode o Stereo quando il trasmettitore è impostato su Stereo-MX. Quando si accende il body-pack, per impostazione predefinita entra in modalità stereo. Per farlo funzionare in modalità MixMode, tenete premuto il pulsante GROUP mentre accendete l'apparecchio. Per informazioni su queste modalità, consultate "Monitoraggio in modalità MixMode e stereo".

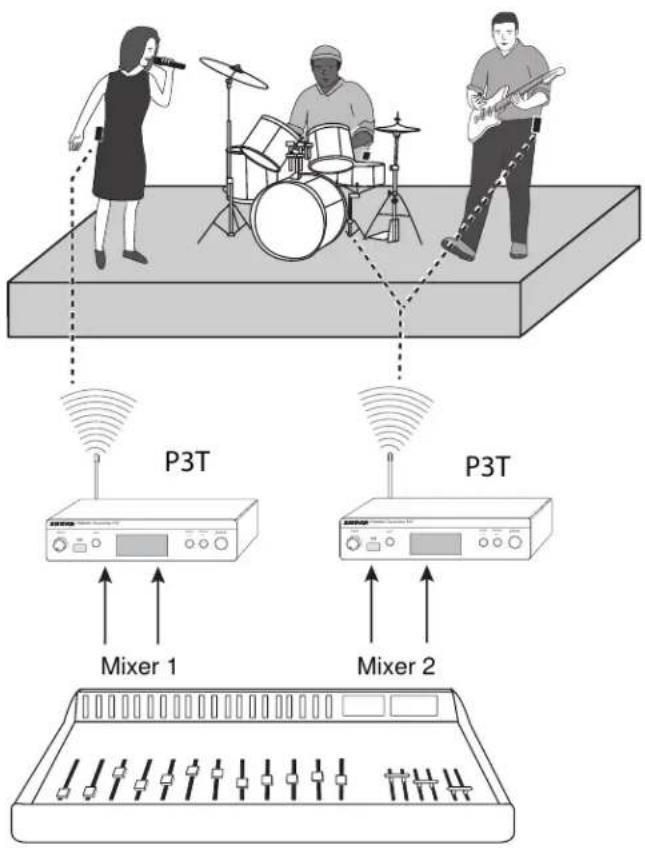

Più trasmettitori con segnali miscelati separati

Quando in un gruppo sono presenti diversi esecutori con esigenze di monitoraggio differenti, è possibile utilizzare più sistemi PSM300 contemporaneamente per inviare segnali miscelati diversi tramite ciascun trasmettitore. Questa configurazione richiede un mixer con due uscite monitoraggio/ausiliarie per ciascun trasmettitore.

Suggerimento: per semplificare la configurazione nelle applicazioni con più trasmettitori, Shure offre l'antenna e il sistema di distribuzione dell'alimentazione P3AC, che fornisce alimentazione e RF a un massimo di quattro trasmettitori PSM.

Instradamento del segnale verso dispositivi esterni (sistemi a combinazione)

Le uscite LOOP inviano l'audio a un dispositivo esterno, ad esempio sistemi di monitoraggio personali, dispositivi di registrazioni o sistemi di monitoraggio sul palcoscenico. Il segnale presso le uscite LOOP è identico a quello proveniente dal mixer e non è alterato dalle impostazioni del volume o della sensibilità di ingresso (linea/ausiliario) del trasmettitore. In tal modo, le uscite LOOP si rivelano particolarmente efficaci quando si utilizza un mixer con una o due uscite monitoraggio/ausiliarie.

Utilizzo del sistema PSM300 contemporaneamente con altoparlanti:

È possibile utilizzare un sistema di monitoraggio a combinazione in cui alcuni esecutori utilizzano il sistema wireless PSM300 e altri ascoltano tramite altoparlanti sul palcoscenico.

Nota: se si utilizzano sistemi di monitoraggio sul palcoscenico, le uscite P3T devono essere collegate a un amplificatore. I diffusori attivi (amplificati) possono essere collegati direttamente alle uscite P3T.

Utilizzo del sistema PSM300 in combinazione con altri sistemi di monitoraggio wireless

In uno scenario in cui due esecutori dispongono di un proprio sistema di monitoraggio wireless (ad esempio un sistema Shure PSM300 e un sistema di terze parti), il PSM300 può inviare il segnale dal mixer al secondo sistema di monitoraggio.

Impostazione e configurazione del sistema

Montaggio su rack

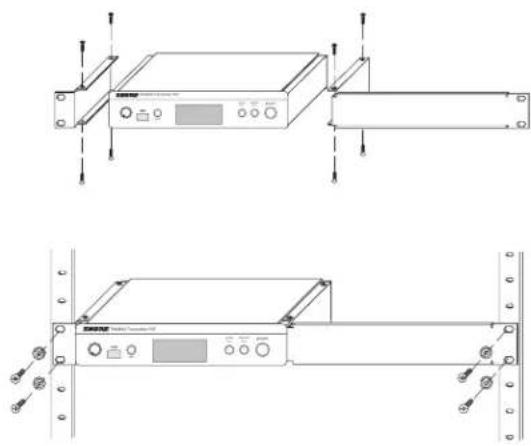

Il trasmettitore P3T può essere montato su un rack standard da 19". Un singolo rack può alloggiare fino a due unità. Se si utilizzano più trasmettitori P3T, è possibile impiegare il sistema combinatore di antenne Shure PA411 per riunire e distribuire tutti i segnali RF e l'alimentazione a un massimo di quattro trasmettitori.

Nota: per il fissaggio di due apparecchi affiancati utilizzate entrambe le barre per fissaggio doppio.

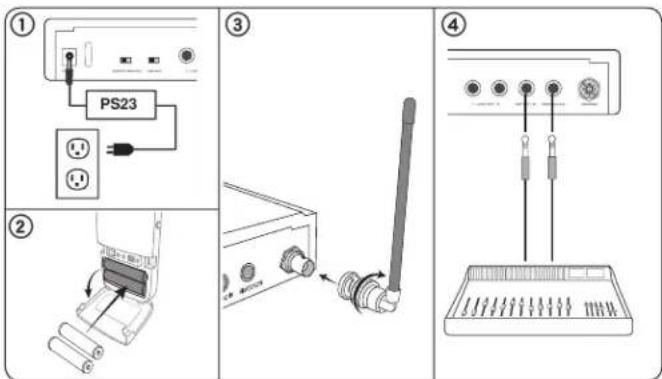

Collegamenti per alimentazione, audio e RF

1. Utilizzate l'adattatore per l'alimentazione per collegare il P3T a un'alimentazione c.a.
2. Installate 2 pile AA nel ricevitore del body-pack.
3. Collegiate l'antenna all'apposito connettore BNC sul pannello posteriore P3T.
4. Collegiate il mixer o la sorgente audio agli ingressi audio P3T utilizzando cavi bilanciati da 1/4 di pollice.

Importante: in caso di collegamento a un solo ingresso trasmettitore, utilizzate l'ingresso LEFT/CH1. Impostate il trasmettitore su MONO per ascoltare l'audio su entrambi i canali del ricevitore.

Ricerca del miglior canale aperto

Per eseguire la scansione dell'ambiente RF e individuare la migliore frequenza disponibile per il funzionamento:

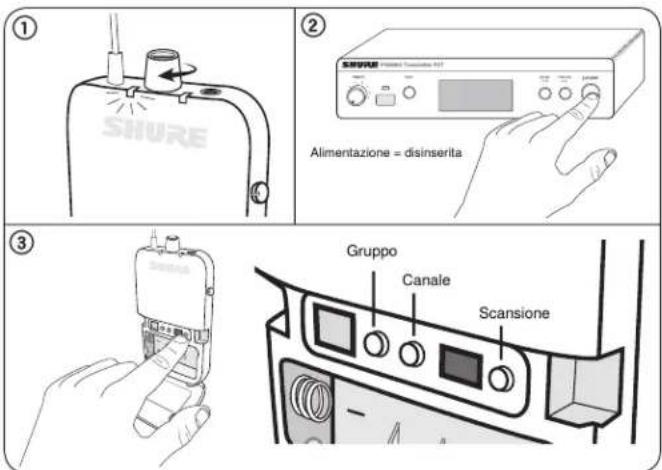

1. Accendete il ricevitore del body-pack ed eventuali potenziali sorgenti di interferenza, inclusi sistemi wireless, computer, apparecchiature audio, telefoni cellulari, schermi a LED e altri dispositivi elettronici che verranno utilizzati durante uno spettacolo.
2. Assicuratevi che il trasmettitore P3T sia su OFF.
3. Posizionate il ricevitore nell'area dello spettacolo e premete SCAN per cercare i canali disponibili all'interno dell'impostazione del gruppo corrente.

Se utilizzate diversi sistemi PSM300 o vi trovate in un'area con un volume elevato di dispositivi wireless, eseguire dapprima una ricerca del gruppo, seguita da una ricerca del canale:

Ricerca del gruppo: tenete premuto il pulsante SCAN sul ricevitore.

Ricerca del canale: premete il pulsante SCAN sul ricevitore.

Creazione di una connessione wireless tra ricevitori e trasmettitori (sincronizzazione)

Per inviare il segnale audio dal trasmettitore al ricevitore, entrambi devono essere sintonizzati sulla stessa frequenza. Il modo più semplice per configurare il sistema è tramite la funzionalità di sincronizzazione automatica, che consente di trasferire le impostazioni di gruppo e canale premendo semplicemente un pulsante. Per sincronizzare i componenti, utilizzate uno dei procedimenti descritti di seguito, in base alla configurazione del sistema in uso:

Trasmettitore e ricevitore singoli

La seguente procedura di sincronizzazione va utilizzata con una configurazione composta da trasmettitore e ricevitore singoli, a meno che non sia stata assegnata un'impostazione di gruppo/canale prima di uno spettacolo.

Sincronizzazione da ricevitore a trasmettitore:

1. Eseguite una scansione sul ricevitore (per le procedure migliori, consultate "Scansione del miglior canale aperto").
2. Allineate le finestre IR su ricevitore e trasmettitore. Le finestre devono trovarsi a una distanza di 6-11 cm.
3. Premete il pulsante SYNC sul trasmettitore mentre il LED RF blu sul ricevitore lampeggia.
4. Quando la sincronizzazione è riuscita, sul trasmettitore viene visualizzato SYNC. Le frecce tra Rx (ricevitore) e Tx (trasmettitore) indicano la direzione di sincronizzazione.

Nota: quando il LED RF sul ricevitore lampeggia dopo aver eseguito una scansione, il ricevitore invia al trasmettitore la propria impostazione di frequenza. Quando smette di lampeggiare, premendo SYNC viene trasmessa l'impostazione della frequenza dal trasmettitore al ricevitore.

Trasmettitore singolo e ricevitori multipli

La seguente procedura di sincronizzazione va utilizzata con una configurazione composta da un trasmettitore singolo con più ricevitori o se al trasmettitore è stata assegnata un'impostazione specifica di gruppo/canale prima di uno spettacolo.

Sincronizzazione da trasmettitore a ricevitori:

1. Sincronizzate il primo ricevitore con il trasmettitore utilizzando la procedura di sincronizzazione per un ricevitore singolo. Si consiglia di eseguire una scansione e di utilizzare il gruppo e il canale risultanti dal ricevitore.

2. Impostate i ricevitori aggiuntivi sulla frequenza del trasmettitore (una alla volta), utilizzando la sincronizzazione IR:

3. Allineate le finestre IR su ricevitore e trasmettitore e premete SYNC.
   • II LED del ricevitore non deve lampeggiare quando premete SYNC.

Nota: i ricevitori possono anche essere sincronizzati manualmente con trasmettitore se la sincronizzazione IR è poco agevole.

Allineamento delle finestre IR per sincronizzare ricevitore e trasmettitore

Premendo il pulsante SYNC vengono trasferiti i dati di gruppo/canale

Più trasmettitori e più ricevitori

1. Configure il primo trasmettitore e tutti i ricevitori associati in base all'apposita procedura di sincronizzazione. Tenete accesi il trasmettitore e tutti i ricevitori di questo primo sistema quando configure sistemi aggiuntivi.
2. Configurate ciascun sistema aggiuntivo utilizzando l'apposita procedura di sincronizzazione. Lasciate sempre acceso ciascun nuovo sistema prima di configurarne un altro.

Selezione manuale

Se le frequenze sono state pianificate in precedenza, gruppo e canale possono essere impostati manualmente senza eseguire una scansione. Per identificare le frequenze per ciascuna impostazione di gruppo/canale, consultate la tabella delle frequenze al termine di questa guida all'uso.

Per selezionare le impostazioni di gruppo/canale su ricevitore e trasmettitore:

1. Premete GROUP per scorrere le impostazioni del gruppo.
2. Premete CHANNEL per scorrere le impostazioni del canale all'interno del gruppo selezionato.

Regolazione di guadagno e volume d'ascolto

Per ottenere la migliore qualità dell'audio, regolate innanzitutto i livelli di mixer o sorgente audio, quindi quelli del sistema PSM300. Questo approccio corrisponde alla direzione percorsa dai segnali audio lungo il sistema e consente di ottimizzare il rapporto segnale/rumore

Prima di iniziare: verificate tutti gli instradamenti dei segnali e le impostazioni del guadagno su mixer o sorgente prima di regolare i livelli nel sistema PSM300. Se, all'ingresso del trasmettitore P3T, il suono è distorto o debole, ciò indica probabilmente un problema da risolvere lungo la catena del segnale.

① Regolazione dei livelli del trasmettitore:

Sensibilità di ingresso

Selezionate l'impostazione che corrisponde alla sorgente di ingresso:

Line (+4 dBu)	Da utilizzare con mixer o altri dispositivi audio professionali che inviano segnali a livello di linea.
Aux (-10 dBV)	Da utilizzare nel collegamento di dispositivi audio per uso personale, come lettori audio o computer portatili.

Nota: quando si utilizzano dispositivi audio per uso personale, in genere il volume di uscita del dispositivo va impostato sul valore massimo possibile senza provocare distorsioni o clipping all'uscita del dispositivo. In questo modo si ottimizza il rapporto segnale/rumore.

Livello di ingresso

Regolate il livello in modo che i livelli medi sull'indicatore audio raggiungano circa il 75% della gamma completa. I livelli più alti devono arrivare di tanto in tanto al simbolo 0dB sull'indicatore audio in ingresso, senza raggiungere il simbolo 0L (sovraccarico).

Suggerimento: se prima dello spettacolo è possibile eseguire un sound check, ciascun musicista dovrebbe suonare al volume massimo previsto, in modo da non rendere necessaria l'attenuazione durante il concerto.

② Regolazione del volume del ricevitore:

Dopo aver definito i livelli su mixer e trasmettitore, utilizzate il controllo del volume degli auricolari sul ricevitore body-pack per regolare il volume d'ascolto complessivo. Per informazioni sulla regolazione del bilanciamento dei canali sinistro/destro o sulla personalizzazione della combinazione dei segnali miscelati, consultate "Monitoraggio in modalità MixMode e stereo".

Creazione di segnali miscelati di monitoraggio

In genere, il segnale miscelato che gli esecutori sentono sul palcoscenico è diverso da quello sentito dal pubblico. Nelle applicazioni sonore dal vivo, il tecnico crea un segnale miscelato separato da inviare all'esecutore instradando i segnali in ingresso verso specifiche uscite del mixer, generalmente chiamate uscite Monitor o Auxiliary.

Il seguente scenario illustra una configurazione generica del percorso dei segnali miscelati di monitoraggio, che potrebbe non essere valida per tutti i tipi di mixer. Per le opzioni dettagliate sull'instradamento dei segnali, consultate la guida all'uso del vostro mixer.

① Canale del mixer

Ciascun canale del mixer controlla l'elaborazione e l'instradamento dell'audio di una singola sorgente audio. Nell'esempio illustrato, un microfono per uso vocale è collegato al canale sul mixer.

② Uscite monitoraggio/ausiliarie

Regolate il livelli del segnale da inviare alle uscite monitoraggio/ausiliarie, ciascuna delle quali corrisponde a un distinto segnale miscelato di monitoraggio. Ciascuno di questi segnali miscelati viene inviato a canali separati del trasmettitore P3T.

Nota: i fader del canale sulla maggior parte dei mixer non incidono sul volume delle uscite monitoraggio/ausiliarie.

③ Trasmissione wireless

Ciascun segnale miscelato di monitoraggio viene trasmesso su un canale separato al ricevitore P3R. La manopola MixMode sul body-pack regola la combinazione tra l'audio del canale 1 e quello del canale 2.

Monitoraggio in modalità MixMode e stereo

Il ricevitore può funzionare in modalità stereo o MixMode quando il trasmettitore è impostato su STEREO-MX. Nelle applicazioni che utilizzano più ricevitori body-pack sincronizzati con un singolo trasmettitore, alcuni body-pack possono funzionare in modalità stereo ed altri in MixMode.

Selezione della modalità

Stereo: l'impostazione predefinita del ricevitore è nella modalità stereo. Per passare dalla modalità MixMode a quella stereo, spegnete il ricevitore, che alla riaccensione ritornerà alla modalità stereo.

MixMode: tenete premuto il pulsante GROUP sul ricevitore body-pack durante

l'accensione. La spia MixMode sul ricevitore si accende per confermare l'impostazione. Dopo lo spegnimento, il ricevitore ritorna alla modalità stereo.

Stereofonia

L'audio proveniente dal canale 1 e dal canale 2 viene ascoltato, rispettivamente, con gli auricolari destro e sinistro. L'ascolto in modalità stereo aumenta la separazione tra le sorgenti su ciascun canale, contribuendo ad aumentare la nitidezza quando vengono monitorate molte sorgenti. La manopola MixMode sul body-pack regola il bilanciamento dei canali sinistro/destro quando si utilizza la modalità stereo.

MixMode

MixMode consente agli esecutori di regolare la combinazione di due segnali miscelati di monitoraggio (ad esempio uno strumentale ed uno vocale). In modalità MixMode:

• Ciascun segnale miscelato viene udito con entrambi gli auricolari
• La manopola MixMode regola la combinazione dei due segnali miscelati di monitoraggio (canale 1 e canale 2)
• Ogni ricevitore body-pack può combinare i segnali autonomamente, per soddisfare le esigenze di monitoraggio di ciascun esecutore

Regolazione dei livelli dei segnali miscelati

In questo scenario, sui canali 1 e 2 sono presenti rispettivamente un segnale miscelato di strumenti e uno di voci.

Per aumentare il livello del canale uno, ruotate la manopola MixMode verso sinistra.

Per aumentare il livello del canale due, ruotate la manopola MixMode verso destra.

Quando utilizzare l'impostazione mono

In alcuni casi, nel trasmettitore viene utilizzato un solo ingresso (ad esempio se il mixer dispone di una sola uscita monitoraggio/ausiliaria). Per assicurarsi che l'audio venga udito con entrambi gli auricolari:

• Utilizzate l'ingresso LEFT/CH1 sul trasmettitore
• Impostate il trasmettitore su MONO

Nota: quando il trasmettitore è impostato sul funzionamento in modalità mono, la manopola MixMode non influisce sul suono.

Soluzione dei problemi

Problema Soluzione
Audio distorto	Controllate i livelli del volume sul trasmettitore P3T e verificate che l'indicatore non raggiunga il simbolo del sovraccaricoControllate i livelli in entrata e in uscita sul mixer. Se l'audio è distorto in qualsiasi punto della catena del segnale, risulterà distorto anche se il sistema PSM300 non è sovraccarico.Assicuratevi che le pile nel ricevitore siano nuove.Verificate che i cavi siano da 1/4 di pollice bilanciati. Se si utilizza un cavo sbilanciato per strumenti o diffusori, potrebbe introdurre rumore.Suggerimento:per individuare la differenza, osservate i connettori sul cavo. Il connettore metallico su un cavo bilanciato ha due anelli di plastica che lo suddividono in tre sezioni separate (punta, anello, manicotto). Un cavo sbilanciato ha solo un anello di plastica che suddivide la parte metallica in due sezioni (punta, manicotto).Controllate che tutti i cavi siano ben collegati agli ingressi del mixer e dell'unità P3T. A volte se un cavo non è completamente inserito, il segnale risulta debole e distorto.Accertatevi di utilizzare le uscite a livello di linea del mixer. Su un mixer amplificato, non utilizzate le uscite principali degli altoparlanti in quanto i segnali sono amplificati e sovraccaricano gli ingressi dell'unità P3T.
Nessun suono dal ricevitore	Assicuratevi che trasmettitore e ricevitore siano collegati allo stesso gruppo e canaleVerificate che sul trasmettitore i livelli sono registrati e che sul ricevitore il volume è attivatoControllate che il ricevitore sia acceso e che gli auricolari siano collegati correttamente al ricevitore stesso.
Ruotando la manopola MixMode il suono non cambia	L'interruttore Stereo-MX/Mono sul pannello posteriore dell'unità P3T potrebbe essere impostato su Mono. Per il funzionamento della manopola MixMode, il trasmettitore deve essere impostato su Stereo-MX.Verificate che i segnali che vanno dal mixer al trasmettitore non siano identiciControllate che il body-pack sia impostato su MixMode
Basso livello di uscita audio al ricevitore	Controllate collegamento e livello del volume degli auricolariSe viene inviato un solo canale al trasmettitore P3T, controllate che la manopola MixMode non sia orientata su un canale silenzioso. Se usate un solo canale, impostate il trasmettitore P3T sulla modalità mono.
Perdita di audio o RF	Eseguite una scansione per assicurarvi che il ricevitore sia su una frequenza pulita (disponibile)Accertatevi di disporre di un percorso di linea ottica tra l'antenna del trasmettitore e i ricevitori body-pack.Verificate che altri dispositivi monitorati, come microfoni wireless, non siano soggetti a perdite RFSe utilizzate un'antenna diversa da quelle fornita con il sistema, assicuratevi che sia progettata per funzionare nella gamma di frequenza corretta
Sincronizzazione IR non riuscita Verificate che la distanza tra ricevitore e trasmettitore sia compresa tra 6 e 11 cm

Accessori opzionali e ricambi

Ricevitore body-pack P3R
Trasmettitore da semirack P3T
Ricevitore body-pack universale P3RA
Antenna e sistema di distribuzione di alimentazione PA411
Body-pack PSM cablato P9HW
Auricolari Dynamic MicroDriver SE112
Auricolari Dynamic MicroDriver SE215
Auricolari MicroDriver ad alta definizione con porta bassi sincronizzata	SE315
Auricolari ad alta definizione con MicroDriver doppi SE425
Auricolari ad alta definizione con MicroDriver tripli SE535
Auricolari ad alta definizione con MicroDriver quadrupli SE846
Custodia (adatta anche per il trasporto) 95A2313
Antenna a quarto d'onda (774-952 MHz) UA400
Antenna a quarto d'onda (470-752 MHz) UA400B

Dati tecnici

PSM300

Gamma della portante radio

488-937,5 MHz

varia in base alla regione

Frequenze compatibili

Per banda

fino a 15

Larghezza di banda regolazione

24 MHz Massimo

Nota: varia in base alla regione

Portata

dipende dall'ambiente

90 m (300 piedi)

Risposta audio in frequenza

38 Hz–15 kHz

Rapporto segnale/rumore

Ponderazione A

90 dB (tipico)

Distorsione armonica totale (THD)

rif. ±34 kHz di deviazione ad 1 kHz

<0.5% (tipico)

Compressione-espansione

Circuiti brevettati Shure Audio Reference Companding

Reiezione dei segnali spuri

rif. 12 dB SINAD

80 dB (tipico)

Stabilità di frequenza

±2,5 ppm

Tono pilota MPX

19 kHz (±1 Hz)

Modulazione

FM*, Stereo MPX

*rif. ±34 kHz di deviazione ad 1 kHz

Temperatura di funzionamento

-18°C - +63°C

P3R

Sensibilità a radiofrequenza attiva

a 20 dB SINAD

2,2 μV

Reiezione della frequenza immagine

90 dB

Reiezione canale adiacente

60 dB

Attenuazione di intermodulazione

50 dB

Bloccaggio

60 dB

Potenza di uscita audio

1 kHz a <1% di distorsione, potenza di picco a 32 Ω

80 mW (per uscita)

Impedenza di carico minima

16 Ω

Uscita per cuffia

3,5 mm stereo

Peso netto

98 g(3,5 once) (senza batteria)

Dimensioni

110 x 64 x 21 mm A x L x P

Durata delle pile

5–7 ore (uso continuo) Pile AA

P3T

Potenza RF di uscita

10, 20, 30 mW

Nota: varia in base alla regione

Impedenza RF di uscita

50 Ω (tipico)

Peso netto

783 g(27,6 once)

Dimensioni

43 x 198 x 172 mm (1.7 x 7.8 x 6.8 pollici), A x L x P

Alimentazione

12-15V c.c., 260 mA Massimo

Ingresso audio

Tipo di connettore

TRS da 6,35 mm

Polarità

Punta positiva rispetto all'anello

Configurazione

Bilanciamento elettronico

Impedenza

40 kΩ (effettivo)

Livello d'ingresso nominale

commutabile: +4 dBu, -10 dBV

Livello massimo d'ingresso

+4 dBu	+22 dBu
-10 dBV	+12,2 dBu

Segnali sui contatti

Punta = livello alto, anello = livello basso, manicotto = massa

Protezione da alimentazione virtuale

Fino a 60 V c.c.

Uscita audio

Tipo di connettore

TRS da 6,35 mm

Configurazione

Bilanciamento elettronico

Impedenza

Collegamento diretto agli ingressi

Omologazioni

Questo prodotto è conforme ai requisiti essenziali specificati nelle direttive pertinenti dell'Unione europea ed è contrassegnabile con la marcatura CE.

Conformità ai requisiti essenziali specificati nelle seguenti Direttive dell'Unione Europea:

• Direttiva bassa tensione 2006/95/CE
- Direttiva 99/5/CE R&TTE (Radio Equipment & Telecommunications Terminal Equipment, direttiva europea riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione)
• direttiva WEEE 2002/96/CE, come modificata dalla 2008/34/CE
• direttiva RoHS 2002/95/CE, come modificata dalla 2008/35/CE
Nota: per lo smaltimento di pile e apparecchiature elettroniche, seguite il programma di riciclo dell'area di appartenenza

Conformità ai requisiti pertinenti definiti nel Regolamento CE n. 278/2009 relativo agli alimentatori esterni a bassa tensione.

Conformità ai requisiti delle seguenti norme: EN 300 422 Parti 1 e 2.

La Dichiarazione di conformità CE può essere ottenuta da: www.shure.com/europe/compliance

Rappresentante europeo autorizzato:

Shure Europe GmbH

Sede per Europa, Medio Oriente e Africa

Omologazione a norma FCC Parte 74.

Omologazione della IC in Canada a norma RSS-123 ed RSS-102.

IC: 616A-P3TA, 616A-P3TB, 616A-P3TD.

Omologazione in base alla clausola della Dichiarazione di conformità della FCC Parte 15.

Conforme ai requisiti previsti da RSS-GEN.

Questo apparato digitale di Classe B è conforme alle norme canadesi ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Questo dispositivo è conforme alla norma RSS esonerata dal pagamento di imposte della IC in Canada. Il funzionamento di questa apparecchiatura dipende dalle seguenti due condizioni: (1) questo apparecchio non deve causare interferenza; (2) questo apparecchio deve accettare qualsiasi interferenza, comprese eventuali interferenze che possano causare un funzionamento indesiderato.

Informazioni importanti sul prodotto

INFORMAZIONI SULLA CONCESSIONE DI LICENZA

Concessione della licenza all'uso: per usare questo apparecchio, in determinate aree può essere necessaria una licenza ministeriale. Per i possibili requisiti, rivolgetevi alle autorità competenti. Eventuali modifiche di qualsiasi tipo non espressamente autorizzate dalla Shure Incorporated possono annullare il permesso di utilizzo di questo apparecchio. Chi usa l'apparecchio radiomicrofonico Shure ha la responsabilità di procurarsi la licenza adatta al suo impiego; la concessione di tale licenza dipende dalla classificazione dell'operatore, dall'applicazione e dalla frequenza selezionata. La Shure suggerisce vivamente di rivolgersi alle autorità competenti per le telecomunicazioni riguardo alla concessione della licenza adeguata, e prima di scegliere e ordinare frequenze.

Avviso per gli utenti

in base alle prove su di esso eseguite, si è determinata la conformità ai limiti relativi ai dispositivi digitali di Classe B, secondo la Parte 15 delle norme FCC. Tali limiti sono stati concepiti per fornire una protezione adeguata da interferenze pericolose in ambiente domestico. Questo apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, se non installato ed utilizzato secondo le istruzioni, può causare interferenze dannose per le comunicazioni radio. Tuttavia, non esiste alcuna garanzia che, in una specifica installazione, non si verificheranno interferenze. Se questo apparecchio causasse interferenze dannose per la ricezione dei segnali radio o televisivi, determinabili spegnendolo e riaccendendolo, si consiglia di tentare di rimediare all'interferenza tramite uno o più dei seguenti metodi:

• cambiate l'orientamento dell'antenna ricevente o spostatela;
• aumentate la distanza tra l'apparecchio ed il ricevitore;
• collegate l'apparecchio ad una presa inserita in un circuito diverso da quello a cui è collegato il ricevitore;
• rivolgetevi al rivenditore o ad un tecnico radio/TV qualificato.

Avvertenza relativa al wireless per l'Australia

Questo dispositivo funziona in base ad una licenza di categoria ACMA e deve essere conforme a tutte le disposizioni di questa licenza, incluse le frequenze di funzionamento. Prima del 31 dicembre 2014, questo dispositivo risulterà a norma se utilizzato nella banda di frequenza 520-820 MHz. AVVERTENZA: dopo il 31 dicembre 2014, per essere a norma, questo dispositivo non deve essere utilizzato nella banda 694-820 MHz.

Nota: la prova di conformità ai requisiti relativi alla compatibilità elettromagnetica è basata sull'uso dei cavi in dotazione e consigliati. Utilizzando altri tipi di cavi si possono compromettere le prestazioni relative alla compatibilità elettromagnetica.

Per lo smaltimento di pile, imballaggi ed apparecchiature elettroniche, seguite il programma di riciclo dell'area di appartenenza.

Gamma di frequenze e potenza di uscita del trasmettitore

BANDA PORTATA Potenza di uscita (mW)
G20 488 - 512 30
H8E 518 - 542 10
J10 584 - 608 30
J13 566 - 590 30
JB 806 - 810 10
K12 614 - 638 30
K3E 606 - 630 30
L18 630 - 654 10
L19 630 - 654 30
M16 686 - 710 30
M18 686 - 710 10
Q25 742 - 766 30
R12 794 - 806 10
S8 823 - 832 20
T11 863 - 865 10
X7 925 - 937,5 10

NOTA: questo apparecchio radio è concepito per l'intrattenimento musicale a livello professionale ed applicazioni simili. Questo apparecchio radio può essere in grado di funzionare a frequenze non autorizzate nel Paese in cui si trova l'utente. Rivolgetevi alle autorità competenti per ottenere le informazioni relative alle frequenze ed ai livelli di potenza RF autorizzati nella vostra regione per i prodotti radiomicrofonici.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

NOTA: questo apparecchio radio è concepito per l'intrattenimento musicale a livello professionale ed applicazioni simili. Questo apparecchio radio può essere in grado di funzionare a frequenze non autorizzate nel Paese in cui si trova l'utente. Rivolgetevi alle autorità competenti per ottenere le informazioni relative alle frequenze ed ai livelli di potenza RF autorizzati nella vostra regione per i prodotti radiomicrofonici.
