Tipo di prodotto	Frigorifero combinato con congelatore
Dimensioni (A x L x P)	177 cm x 60 cm x 65 cm (stima)
Peso netto	Circa 70 kg
Alimentazione	220-240 V, 50 Hz
Classe energetica	A+ (stima)
Volume totale netto	Circa 300 L (frigorifero 210 L, congelatore 90 L)
Classe climatica	SN-ST (temperatura ambiente da 10 °C a 38 °C)
Livello sonoro	42 dB(A) re 1 pW (stima)
Illuminazione interna	LED, sostituibile da un professionista
Cassetto per frutta e verdura	Sì, con coperchio e separatore rimovibile
Cassetto Cool-Fresh	Sì, per una conservazione ottimale
Ripiano telescopico	Sì, nel frigorifero
Porta reversibile	Sì, tramite cerniere piatte o a scorrimento
Guarnizione della porta sostituibile	Sì, dal consumatore
Ricambi disponibili	Guarnizioni, cerniere, ripiani, cassetti, moduli LED
Riparabilità	Progettata per la sostituzione di parti da parte dell'utente (guarnizioni, ripiani, cassetti)
Sicurezza	Scollegare 60 secondi prima di qualsiasi intervento
Istruzioni disponibili	PDF gratuito in più lingue su notice-facile.com

Domande frequenti - KI5672FF0 NEFF

Come sostituire la guarnizione della porta del frigorifero NEFF KI5672FF0?

Rimuovere la vecchia guarnizione estraendola dalle scanalature. Prima di montare la nuova guarnizione, riscaldatela leggermente per ridarle forma. Inserite prima gli angoli, quindi spingete gradualmente la guarnizione nella scanalatura. Assicuratevi che la scanalatura non sia danneggiata.

Posso riparare l'illuminazione LED da solo?

No, la riparazione dell'illuminazione LED è riservata al servizio post-vendita o a un tecnico autorizzato. C'è il rischio di scossa elettrica. Scollegare sempre l'apparecchio prima di qualsiasi intervento.

Come rimuovere e rimontare i ripiani in vetro?

Per rimuovere un ripiano, sollevarlo leggermente e tirarlo verso di sé. Il rimontaggio avviene in ordine inverso. Assicurarsi che il ripiano sia ben agganciato.

Come sostituire il cassetto per frutta e verdura?

Estrarre completamente il cassetto tirandolo verso di sé, quindi sollevarlo per rimuoverlo. Il montaggio del nuovo cassetto avviene in ordine inverso.

È possibile cambiare il senso di apertura della porta?

Sì, il frigorifero NEFF KI5672FF0 consente di invertire la porta con cerniere piatte o a scorrimento. Seguire le istruzioni di montaggio fornite. Scollegare l'apparecchio prima di iniziare.

Cosa fare se la guarnizione della porta è deformata?

Una leggera deformazione è normale. Riscaldare la guarnizione con un asciugacapelli o acqua calda, quindi rimodellarla a mano prima di installarla. Se la guarnizione è danneggiata, sostituirla.

Quali strumenti sono necessari per sostituire una cerniera?

Avrete bisogno di un inserto Torx TX20 da 6,3 mm (1/4 pollice). Indossare guanti di protezione e scollegare l'apparecchio dalla rete elettrica almeno 60 secondi prima.

Come pulire il cassetto Cool-Fresh?

Rimuovere il cassetto inclinandolo in avanti. Lavarlo con acqua tiepida e un detergente delicato. Asciugarlo accuratamente prima di rimetterlo a posto.

Dove posso scaricare le istruzioni complete?

Le istruzioni sono disponibili gratuitamente in formato PDF sul sito notice-facile.com. È inoltre possibile richiedere una traduzione nella propria lingua fornendo il proprio indirizzo email.

Come sostituire il ripiano del congelatore?

Estrarre il ripiano tirandolo verso di sé. Per rimontarlo, inserirlo e spingerlo fino a quando non si aggancia. Fare attenzione a non forzarlo.

MANUALE UTENTE KI5672FF0 NEFF

▶ Estrarre la piastrina.

Consigli di riparazione - Combinazione frigorifero / congelatore

i Utilizzo del documento 291

1.1 Avvertenze importanti 291

1.1.1 Scopo 291

1.2 Spiegazione dei simboli 291

1.2.1 Livelli di pericolo 291

1.2.2 Simboli di pericolo 291

1.2.3 Struttura degli avvertimenti 292

1.2.4 Simboli generici 292

Sicurezza 293

2.1 Note generali sulla sicurezza 293

2.1.1 Tutti gli elettrodomestici 293

Strumenti e ausili 294

Riparazione 295

4.1 Sostituzione della guarnizione della porta 295

4.1.1 Smontaggio della guarnizione della porta 295

4.1.2 Montaggio della guarnizione della porta 295

4.2 Sostituzione della cerniera piatta 298

4.2.1 Smontaggio della cerniera piatta 298

4.2.2 Montaggio della cerniera piatta 300

4.3 Sostituzione della cerniera scorrevole 301

4.3.1 Smontaggio della cerniera scorrevole 301

4.3.2 Montaggio della cerniera scorrevole 302

4.4 Sostituzione del balconcino della porta 303

4.4.1 Smontaggio del balconcino della porta 303

4.4.2 Montaggio del balconcino della porta 303

4.5 Sostituzione del ripiano 304

4.5.1 Smontaggio del ripiano 304

4.5.2 Montaggio del ripiano 304

4.6 Sostituzione del ripiano estraibile.... 305

4.6.1 Rimozione del ripiano estraibile 305

4.6.2 Inserimento del ripiano estraibile.... 305

4.7 Sostituzione del ripiano del comparto freezer 306

4.7.1 Rimozione del ripiano del comparto freezer 306

4.7.2 Inserimento del ripiano del comparto freezer 306

4.8 Sostituzione del cassetto surgelati 307

4.8.1 Rimozione del cassetto surgelati 307

4.8.2 Inserimento del cassetto surgelati....307

4.9 Sostituzione del cassetto frutta e verdura 308

4.9.1 Rimozione del cassetto frutta e verdura 308

4.9.2 Inserimento del cassetto frutta e verdura.... 308

4.10 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura ..... 309

4.10.1 Smontaggio della divisoria e del coperchio del cassetto frutta e ver-

dura....309

4.10.2 Montaggio della divisoria e del coperchio del cassetto frutta e verdura

4.11 Sostituzione del cassetto a 0 °C....310

4.11.1 Estrazione del cassetto a 0 °C....310

4.11.2 Inserimento del cassetto a 0 °C....310

4.12 Sostituzione del cassetto estraibile.... 311

4.12.1 Rimozione del cassetto estraibile.... 311

4.12.2 Inserimento del cassetto estraibile.... 311

4.13 Sostituzione del faretto a LED 312

4.13.1 Smontaggio del faretto a LED.... 312

4.13.2 Montaggio del faretto a LED.... 313

Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avvertenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro. ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche. ■ Fissare i componenti pesanti per impedire che cadano. ■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Utensile speciale [00342180]

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. Se la scanalatura della guarnizione è danneggiata.
2. Contattare l'assistenza tecnica.
3. Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guarnizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della cerniera piatta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. Il pannello della porta è rimosso. Vedere le Istruzioni di installazione. La porta è aperta.

4.2.1 Smontaggio della cerniera piatta

1. Togliere le coperture delle quattro cerniere.

1. Svitare le quattro viti (1).
2. Far scorrere e rimuovere la porta superiore (2).

1. Togliere le quattro viti (1).
2. Togliere le cerniere (2).

Le cerniere superiori della porta sono rimosse.

1. Svitare le quattro viti (1).
2. Far scorrere e rimuovere la porta inferiore (2).

1. Togliere le quattro viti (1).
2. Togliere le cerniere (2).

Le cerniere inferiori della porta sono rimosse.

Riparazione

4.2.2 Montaggio della cerniera piatta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera scorrevole

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. Il pannello della porta e la porta dell'apparecchio sono separate. Vedere le Istruzioni di installazione.

4.3.1 Smontaggio della cerniera scorrevole

1. Svitare le due viti (1).
2. Rimuovere la cerniera superiore della porta superiore (2).
3. Togliere la porta superiore (3).
4. Svitare le due viti (4).
5. Rimuovere la cerniera superiore della porta inferiore (5).
6. Togliere la porta inferiore (6).

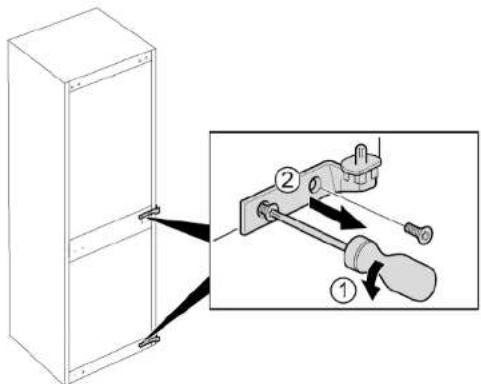

1. Togliere le quattro viti (1).
2. Togliere le cerniere inferiori (2).

→ Le cerniere sono rimosse.

4.3.2 Montaggio della cerniera scorrevole

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.4.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.4.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.5.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.5.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione del ripiano estraibile

Prerequisiti:

La porta è aperta.

4.6.1 Rimozione del ripiano estraibile

1. Estrarre il ripiano estraibile fino a sganciare il fermo.

1. Abbassare il ripiano estraibile e girarlo di lato.
2. Il ripiano estraibile è rimosso.

4.6.2 Inserimento del ripiano estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del ripiano del comparto freezer

Prerequisiti:

La porta è aperta.

4.7.1 Rimozione del ripiano del comparto freezer

▶ Estrarre il ripiano del comparto freezer.

Il ripiano del comparto freezer è rimosso.

4.7.2 Inserimento del ripiano del comparto freezer

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del cassetto surgelati

Prerequisiti:

La porta è aperta.

4.8.1 Rimozione del cassetto surgelati

1. Estrarre completamente il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.

4.8.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

4.9.1 Rimozione del cassetto frutta e verdura

1. Estrarre completamente il cassetto (1). 2. Rimuovere il cassetto (2).

Il cassetto è rimosso.

4.9.2 Inserimento del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

4.10.1 Smontaggio della divisoria e del coperchio del cassetto frutta e verdura

1. Togliere la lastra di vetro dalla divisoria.

1. Togliere il cassetto frutta e verdura.→308
2. Premere la leva nella parte inferiore di entrambi i lati della divisoria (1).
3. Tirare la divisoria in avanti (2).

1. Sollevare la divisoria e ruotarla di lato.

La divisoria è rimossa.

1. Sollevare il coperchio del cassetto frutta e verdura.
2. Tirare il coperchio del cassetto frutta e verdura in avanti e girarlo di lato.

Il coperchio del cassetto frutta e verdura è rimosso.

4.10.2 Montaggio della divisoria e del coperchio del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del cassetto a 0 °C

Prerequisiti:

La porta è aperta.

4.11.1 Estrazione del cassetto a 0 °C

1. Inclinare il cassetto a 0 °C in avanti (1).
2. Togliere il cassetto a 0 °C (2).

Il cassetto a 0 °C è rimosso.

4.11.2 Inserimento del cassetto a 0 °C

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.12 Sostituzione del cassetto estraibile

Prerequisiti:

La porta è aperta.

4.12.1 Rimozione del cassetto estraibile

1. Inclinare il cassetto estraibile in avanti (1).
2. Togliere il cassetto estraibile (2).

Il cassetto estraibile è rimosso.

4.12.2 Inserimento del cassetto estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.13 Sostituzione del faretto a LED

Attrezzi speciali:

Utensile speciale [00342180] Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti! Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. √ La porta è aperta. √ I ripiani del comparto frigorifero sono rimossi.

4.13.1 Smontaggio del faretto a LED

1. Sganciare il coperchio del faretto a LED.

1. Tirare il coperchio del faretto a LED all'interno e contemporaneamente spingerlo in avanti.

1. Staccare il modulo del faretto a LED.

1. Staccare il collegamento elettrico del faretto a LED.

Il faretto a LED è rimosso.

4.13.2 Montaggio del faretto a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.
