KI5672FF0 - Ledusskapis NEFF - Bezmaksas lietošanas instrukcija

Produkta veids	Saldētavas nodalījums kombinētais ledusskapis
Izmēri (A x P x D)	177 cm x 60 cm x 65 cm (aptuveni)
Neto svars	Aptuveni 70 kg
Barošana	220-240 V, 50 Hz
Enerģijas klase	A+ (aptuveni)
Kopējais neto tilpums	Aptuveni 300 L (ledusskapis 210 L, saldētava 90 L)
Klimata klase	SN-ST (apkārtējā temperatūra no 10 °C līdz 38 °C)
Trokšņu līmenis	42 dB(A) re 1 pW (aptuveni)
Iekšējais apgaismojums	LED, nomaināms profesionālim
Augļu un dārzeņu atvilktne	Jā, ar vāku un noņemamu sadalītāju
Cool-Fresh atvilktne	Jā, optimālai uzglabāšanai
Izvelkamais plaukts	Jā, ledusskapī
Atgriezeniskas durvis	Jā, ar plakanām vai bīdāmām eņģēm
Nomaināms durvju blīvējums	Jā, patērētājs var nomainīt
Rezerves daļas pieejamas	Blīvējumi, eņģes, plaukti, atvilktnes, LED moduļi
Remontējamība	Izstrādāts, lai lietotājs varētu nomainīt daļas (blīvējumi, plaukti, atvilktnes)
Drošība	Atvienojiet 60 sekundes pirms jebkādiem darbiem
Lietošanas instrukcija pieejama	Bezmaksas PDF vairākās valodās vietnē notice-facile.com

Bieži uzdotie jautājumi - KI5672FF0 NEFF

Kā nomainīt ledusskapja NEFF KI5672FF0 durvju blīvējumu?

Izņemiet veco blīvējumu, izvelkot to no rievām. Pirms jaunā blīvējuma uzstādīšanas viegli sasildiet to, lai atjaunotu tā formu. Vispirms ievietojiet stūrus, pēc tam pakāpeniski iespiediet blīvējumu rievā. Pārliecinieties, ka rieva nav bojāta.

Vai es pats varu salabot LED apgaismojumu?

Nē, LED apgaismojuma remonts ir paredzēts tikai pēcpārdošanas servisam vai pilnvarotam speciālistam. Pastāv elektrošoka risks. Pirms jebkādām darbībām vienmēr atvienojiet ierīci.

Kā noņemt un atkal uzstādīt stikla plauktus?

Lai noņemtu plauktu, viegli paceliet to un velciet uz sevi. Uzstādīšana notiek pretējā secībā. Pārliecinieties, ka plaukts ir pareizi nofiksēts.

Kā nomainīt augļu un dārzeņu atvilktni?

Izvelciet atvilktni pilnībā, velkot to uz sevi, tad paceliet to, lai izņemtu. Jaunās atvilktnes uzstādīšana notiek pretējā secībā.

Vai ir iespējams mainīt durvju atvēršanas virzienu?

Jā, ledusskapis NEFF KI5672FF0 ļauj pārveidot durvis, izmantojot plakanās vai bīdāmās eņģes. Ievērojiet pievienotās montāžas instrukcijas. Pirms sākšanas atvienojiet ierīci.

Ko darīt, ja durvju blīvējums ir deformēts?

Neliela deformācija ir normāla. Sasildiet blīvējumu ar fēnu vai karstu ūdeni, pēc tam rokā iztaisnojiet to pirms uzstādīšanas. Ja blīvējums ir bojāts, nomainiet to.

Kādi instrumenti nepieciešami, lai nomainītu eņģi?

Jums būs nepieciešams Torx TX20 uzgalis ar 6,3 mm (1/4 collas) izmēru. Valkājiet aizsargcimdus un atvienojiet ierīci no elektrotīkla vismaz 60 sekundes iepriekš.

Kā tīrīt Cool-Fresh atvilktni?

Izņemiet atvilktni, noliekot to uz priekšu. Mazgājiet to siltā ūdenī ar maigu mazgāšanas līdzekli. Rūpīgi nosusiniet pirms ievietošanas atpakaļ.

Kur es varu lejupielādēt pilno lietošanas instrukciju?

Instrukcija ir bezmaksas pieejama PDF formātā vietnē notice-facile.com. Varat arī pieprasīt tulkojumu savā valodā, norādot savu e-pasta adresi.

Kā nomainīt saldētavas nodalījuma plauktu?

Izvelciet plauktu, velkot to uz sevi. Lai uzstādītu atpakaļ, ievietojiet to un bīdiet, līdz tas nofiksējas. Neizmantojiet pārmērīgu spēku.

LIETOŠANAS INSTRUKCIJA KI5672FF0 NEFF

Informācija par remontu - Dzesēšanas un saldēšanas kombinācija

Par šo dokumentu.... 315

1.1 Būtiska informācija 315

1.1.1 Mērķis 315

1.2 Simbolu skaidrojums....315

1.2.1 Bīstamības līmeņi 315

1.2.2 Bīstamības simboli 315

1.2.3 Brīdinājumu struktūra 316

1.2.4 Vispārīgie simboli....316

Drošība....317

2.1 Vispārējie drošības norādījumi 317

2.1.1 Visām mājsaimniecības ierīcēm.... 317

Piederumi un palīglīdzekļi 318

Remonts 319

4.1 Durvju blīvslēga nomaiņa.... 319

4.1.1 Durvju blīvslēga noņemšana.... 319

4.1.2 Durvju blīvslēga uzstādīšana 319

4.2 Plakanās viras nomaiņa.... 322

4.2.1 Plakanās viras noņemšana 322

4.2.2 Plakanās viras uzstādīšana 324

4.3 Slīdošās viras nomaiņa.... 325

4.3.1 Slīdošās viras noņemšana.... 325

4.3.2 Slīdošās viras uzstādīšana 326

4.4 Durvju plaukta nomaiņa 327

4.4.1 Durvju plaukta noņemšana 327

4.4.2 Durvju plaukta uzstādīšana.... 327

4.5 Plaukta nomaiņa.... 328

4.5.1 Plaukta izņemšana....328

4.5.2 Plaukta uzstādīšana.... 328

4.6 Izvelkamā plaukta nomaiņa.... 329

4.6.1 Izvelkamā plaukta izņemšana 329

4.6.2 Izvelkamā plaukta uzstādīšana 329

4.7 Saldētavas nodalījuma plaukta nomaiņa 330

4.7.1 Saldētavas nodalījuma plaukta izņemšana 330

4.7.2 Saldētavas nodalījuma plaukta uzstādīšana 330

4.8 Saldētās pārtikas tvertnes nomaiņa....331

4.8.1 Saldētās pārtikas tvertnes izņemšana.... 331

4.8.2 Saldētās pārtikas tvertnes uzstādīšana.... 331

4.9 Augļu un dārzeņu tvertnes nomaiņa 332

4.9.1 Augļu un dārzeņu tvertnes izņemšana 332

4.9.2 Augļu un dārzeņu tvertnes uzstādīšana 332

4.10 Starplikas un augļu un dārzeņu tvertnes vāka nomaiņa 333

4.10.1 Starplikas izņemšana un augļu un dārzeņu tvertnes vāka noņemšana

na....333

4.10.2 Starplikas un augļu un dārzeņu tvertnes vāka uzstādīšana .... 333

4.11 Svaiguma saglabāšanas tvertnes nomaiņa.... 334

4.11.1 Svaiguma saglabāšanas tvertnes izņemšana 334

4.11.2 Svaiguma saglabāšanas tvertnes uzstādīšana 334

4.12 Izvelkamās tvertnes nomaiņa.... 335

4.12.1 Izvelkamās tvertnes izņemšana.... 335

4.12.2 Izvelkamās tvertnes uzstādīšana....335

4.13 LED starmeša nomaiņa 336

4.13.1 LED starmeša noņemšana.... 336

4.13.2 LED starmeša uzstādīšana 337

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērķis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdinājumi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
	Vispārējs brīdinājuma paziņojums
	Elektriskā sprieguma radīts ap-draudējums
	Sprādzienbīstamības risks
	Griezumu bīstamība
	Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ val grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu daļu dēļ

• Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! ■ Ierīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēļ!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus. ■ Nostipriniet smagas detaļas, lai tās nenokristu. ■ Neievietojiet ķermeņa daļas kustīgās detaļās.

Ierīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai oriģinālās rezerves daļas. Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks! ■ Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekļi

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Torx uzgalis TX20[00340865]	6,3 mm (1/4")
īpašs darbarīks[00342180]

Remonts

4.1 Durvju blīvslēga nomaiņa

Prasība:

Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir noņemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atškirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminā.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāci-ju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. Ja blīvslēga rieva ir bojāta

Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Plakanās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ Ierīces elektropadevei ir jābūt atvienotai. Mēbeles durvīm ir jābūt noņemtām. Skatiet uzstādīšanas instrukciju. √ Durvīm ir jābūt atvērtām.

4.2.1 Plakanās viras noņemšana

1. Noņemiet četrus viras pārsegus.

1. Atskrūvējiet četras skrūves (1).
2. Augšējās durvis izvelciet un noņemiet (2).

1. Izskrūvējiet četras skrūves (1).
2. Noņemiet viras (2).

1. Atskrūvējiet četras skrūves (1).
2. Apakšējās durvis izvelciet un noņemiet (2).

1. Izskrūvējiet četras skrūves (1).
2. Noņemiet viras (2).

Apakšējo durvju viras ir noņemtas.

Remonts

4.2.2 Plakanās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Slīdošās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ Ierīces elektropadevei ir jābūt atvienotai. Mēbeles durvis un ierīces durvis ir atvienotas. Skatiet uzstādīšanas instrukciju.

4.3.1 Slīdošās viras noņemšana

1. Izskrūvējiet abas skrūves (1).
2. Noņemiet augšējo durvju augšējo viru (2).
3. Noņemiet augšējās durvis (3).
4. Izskrūvējiet abas skrūves (4).
5. Noņemiet apakšējo durvju augšējo viru (5).
6. Noņemiet apakšējās durvis (6).

1. Izskrūvējiet četras skrūves (1).
2. Noņemiet apakšējās viras (2).

4.3.2 Slīdošās viras uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durvju plaukta nomaiņa

Prasība:

Durvīm ir jābūt atvērtām.

4.4.1 Durvju plaukta noņemšana

Paceliet durvju plauktu uz augšu.

Durvju plaukts ir noņemts.

4.4.2 Durvju plaukta uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Plaukta nomaiņa

Prasība:

Durvīm ir jābūt atvērtām.

4.5.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Izvelkamā plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.6.1 Izvelkamā plaukta izņemšana

1. Velciet izvelkamo plauktu uz āru, līdz aizturis atbrīvojas.

1. Izvelkamo plauktu nolaidiet un sasveriet uz sāniem, lai izņemtu.
2. Izvelkamais plaukts ir izņemts.

4.6.2 Izvelkamā plaukta uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Saldētavas nodalījuma plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.7.1 Saldētavas nodalījuma plaukta izņemšana

- Izvelciet saldētavas nodalījuma plauktu.

Saldētavas nodalījuma plaukts ir izņemts.

4.7.2 Saldētavas nodalījuma plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Saldētās pārtikas tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

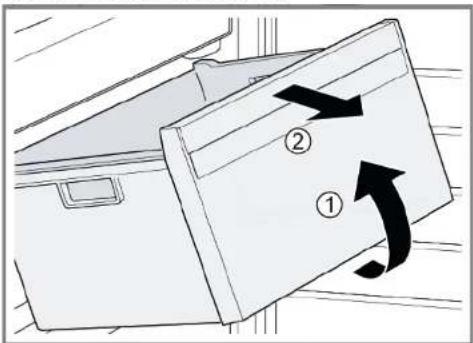

4.8.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).
2. Izņemiet saldētās pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.8.2 Saldētās pārtikas tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

√ Durvīm ir jābūt atvērtām.

4.9.1 Augļu un dārzeņu tvertnes izņemšana

1. Pilnībā izvelciet tvertni (1).
2. Izņemiet tvertni (2).

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Starplikas un augļu un dārzeņu tvertnes vāka nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.10.1 Starplikas izņemšana un augļu un dārzeņu tvertnes vāka noņemšana

1. Izņemiet no starplikas stikla plāksni.

1. Izņemiet augļu un dārzeņu tvertni.→332
2. Nospiediet sviru starplikas apakšā abās pusēs (1).
3. Velciet starpliku uz priekšu (2).

→ Augļu un dārzeņu tvertnes vāks ir noņemts.

4.10.2 Starplikas un augļu un dārzeņu tvertnes vāka uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.11 Svaiguma saglabāšanas tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.11.1 Svaiguma saglabāšanas tvertnes izņemšana

1. Sagāziet svaiguma saglabāšanas tvertni uz priekšu (1).
2. Izņemiet svaiguma saglabāšanas tvertni (2).

Svaiguma saglabāšanas tvertne ir izņemta.

4.11.2 Svaiguma saglabāšanas tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.12 Izvelkamās tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.12.1 Izvelkamās tvertnes izņemšana

1. Sagāziet izvelkamo tvertni uz priekšu (1).
2. Izņemiet izvelkamo tvertni (2).

Izvelkamā tvertne ir izņemta.

4.12.2 Izvelkamās tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.13 LED starmeša nomaiņa

Speciāli rīki:

Īpašs darbarīks [00342180] Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

Ierīcē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis!

BĪSTAMI

Elektrotrieciena risks spriegumaktīvu daļu dēļ!

Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ

Elektriskās daļas ir jāremontē kvalificētam elektriķim. Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BĪSTAMI

Elektrotrieciena risks, ko rada spriegumaktīvas detaļas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZĪGI

Asas malas

Grieztas brūces

Lietojiet aizsargcimdus

Prasība:

√ Ierīces elektropadevei ir jābūt atvienotai. √ Durvīm ir jābūt atvērtām. Ledusskapja nodalījuma plauktiem ir jābūt izņemtiem.

4.13.1 LED starmeša noņemšana

1. Atbrīvojiet LED starmeša pārsegu.

1. LED starmeša pārsegu vienlaikus velciet uz iekšu un prom no sienas.

4.13.2 LED starmeša uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
