| Tipo di prodotto | Ripetitore WLAN dual band |
| Marca | SilverCrest |
| Modello | SWV 733 A1 |
| Dimensioni (L x A x P) | Circa 53 x 76 x 79 mm |
| Peso | Circa 80 g |
| Alimentazione | 100-240 V~, 50/60 Hz, max. 7,5 W |
| Standard WLAN | 802.11 b/g/n/ac |
| Bande di frequenza | 2,4 GHz e 5 GHz |
| Velocità max. | Fino a 300 Mbit/s (2,4 GHz n) / 433 Mbit/s (5 GHz ac) |
| Modalità operative | Ripetitore, Client, Punto di accesso (Router) |
| Configurazione semplificata | WPS (pulsante) e assistente web (http://repeater.setup) |
| Sicurezza wireless | WPA, WPA2, WEP (128/64 bit) |
| Porte | 1 x WAN/LAN (RJ-45), 1 x LAN (RJ-45) |
| Indicatori LED | Power/WPS, WAN/LAN, LAN, intensità di campo (4 barre) |
| Temperatura operativa | 5 °C a 35 °C, umidità max. 85% |
| Temperatura di stoccaggio | -20 °C a 60 °C, umidità max. 90% |
| Contenuto della confezione | Amplificatore, 2 cavi di rete, manuale d'uso |
| Pulizia | Panno pulito e asciutto, non utilizzare liquidi corrosivi |
| Sicurezza | Non aprire l'involucro, utilizzare solo in ambienti interni, distanza min. 20 cm dal corpo |
| Garanzia | 3 anni (esclusi i materiali di consumo) |
| Riparabilità | Rivolgersi a un servizio autorizzato, nessun componente riparabile dall'utente |
Domande frequenti - SWV 733 A1 SILVERCREST
Domande degli utenti su SWV 733 A1 SILVERCREST
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Ripetitore Wi-Fi in formato PDF gratuitamente! Trova il tuo manuale SWV 733 A1 - SILVERCREST e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SWV 733 A1 del marchio SILVERCREST.
MANUALE UTENTE SWV 733 A1 SILVERCREST
Verione della informazioni - Lost Information Update:
03/2016-Ident-No.:SWV733AI032016-1
DE AT CH
liruzioni per l'uso e informazioni di servizio
CB
Introduzione.... 169
Utilizzo conforme alla destinazione d'uso.... 170
Dotazione.... 171
Panoramica 172
LED....173
Dati tecnici 174
Disposizioni di sicurezza.... 175
Conservazione in caso di inutilizzo 182
Diritto d'autore 182
Prima della messa in funzione 183
Messa in funzione.... 184
SilverCrest SWV 733 A1
Impostare modalità .... 184
Modalità Ripetitore (Repeater) 185
WPS - La configurazione più semplice .... 187
Configurazione manuale....189
Modalità Client ....196
WPS - La configurazione più semplice ....198
Configurazione manuale....200

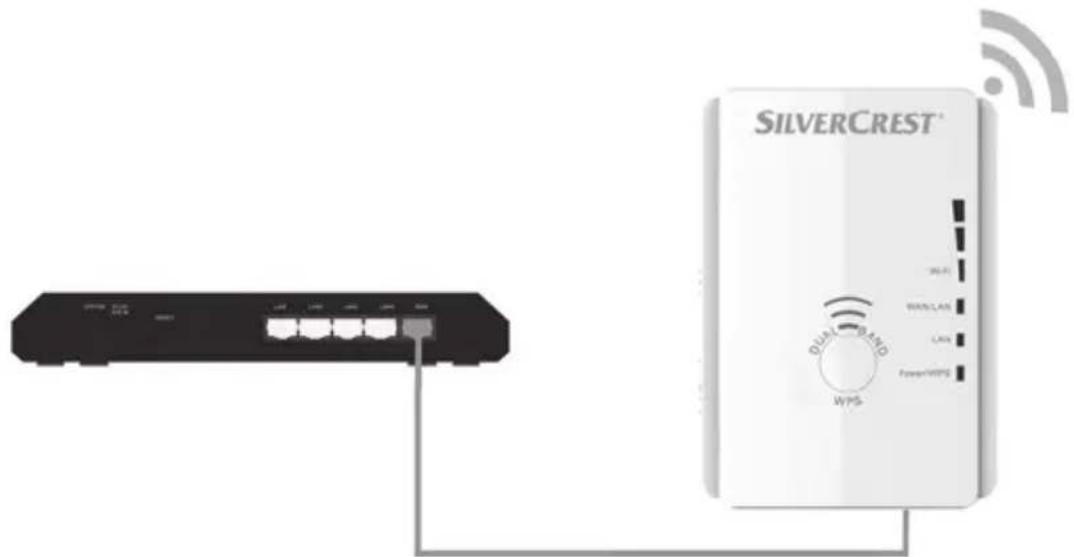

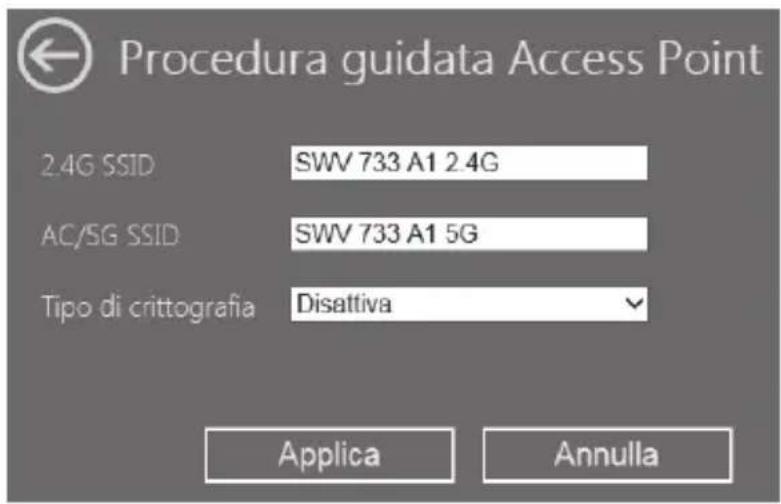

Modalità Access Point (Modalità Router) 207
WPS - Connessione all'Access Point (Modalità Router)....217
Connessione manuale all'Access Point....218
Menu di configurazione dell'amplificatore WLAN dualband....219
Procedura guidata 222
Stato 222
WiFi....224
SilverCrest SWV 733 A1
Impostazioni WAN 229
Impostazioni LAN....230

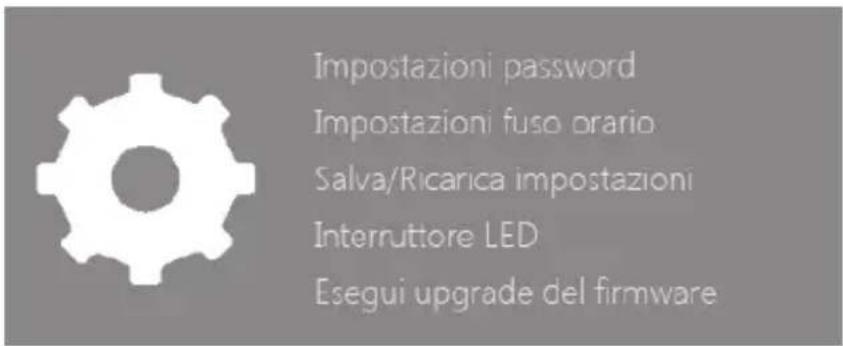

Gestione....232
Stato 240
Avvertenze per l'ambiente e indicazioni di smaltimento.... 241
Marchio di conformità 242
Risoluzione dei problemi 242
Informazioni sulla garanzia e sull'assistenza.... 245
Introduzione
Grazie per avere acquistato un prodotto SilverCrest.
L'amplificatore WLAN dualband SilverCrest SWV 733 A1, di seguito denominato amplificatore WLAN dualband, aumenta la portata di una rete WLAN già esistente. La funzione WPS integrata consente di connettersi facilmente ad una rete WLAN protetta.
Prima di utilizzare per la prima volta l'amplificatore WLAN dualband, leggere attentamente queste istruzioni d'uso, poiché contengono informazioni importanti sull'installazione e l'utilizzo, nonché sulla conservazione e lo smaltimento dell'apparecchio. Conservare accuratamente queste istruzioni d'uso come riferimento futuro. In caso di cessione dell'amplificatore WLAN dualband, consegnare anche queste istruzioni e tutti i documenti. Sono parte integrante del prodotto. In questo caso occorre anche caricare le impostazioni di fabbrica. Considerare a tal proposito il capitolo "Salva/Ricarica impostazioni" nella pagina 236.
Utilizzo conforme alla destinazione d'uso
L'amplificatore WLAN dualband appartiene al settore della tecnologia dell'informazione. Aumenta la portata di una rete WLAN già esistente. L'amplificatore WLAN dualband può essere inoltre utilizzato come Access Point, ad esempio per trasformare un router che non dispone di una propria WLAN in un "Router WLAN". È anche possibile connettere l'amplificatore WLAN dualband come client a dispositivi con interfaccia LAN (ad es. computer, notebook o televisore) che non dispongono di una propria WLAN. È destinato all'uso privato e non può essere utilizzato per scopi commerciali o industriali. Inoltre, l'amplificatore WLAN dualband non deve essere utilizzato all'aperto e in zone geografiche con clima tropicale. Ogni altro utilizzo non è conforme alla destinazione d'uso. Il presente apparecchio rispetta tutte le norme e le direttive previste dalla dichiarazione di conformità. In caso di eventuali modifiche apportate all'amplificatore WLAN dualband, non è garantita l'osservanza di tali norme se le modifiche stesse non sono state concordate con il produttore. Il produttore declina ogni responsabilità per i danni o i guasti risultanti da tali modifiche. Vi preghiamo di rispettare le direttive locali ovvero le leggi in vigore nel paese in cui viene utilizzato l'apparecchio.
Dotazione
Estrarre l'amplificatore WLAN dualband e gli accessori dalla confezione e rimuovere completamente il materiale di imballaggio. Verificare che siano presenti tutti i componenti. Eventuali parti mancanti devono essere immediatamente richieste a un centro di assistenza.
A Amplificatore WLAN dualband SilverCrest SWV 733 A1
B 2 cavi di rete
C Queste istruzioni d'uso (immagine simbolica)
A questo amplificatore WLAN dualband è allegata una scheda separata sul tema "GNU General Public License". La stessa scheda può anche essere scaricata alla pagina www.lidl-service.com.
Panoramica
Queste istruzioni d'uso sono dotate di una copertina con risvolto. Sul lato interno della copertina è raffigurato l'amplificatore WLAN dualband. Alcune parti sono numerate. La numerazione ha il significato seguente:
1 Indicatore di intensità di campo
2 LED WAN/LAN
3 LED LAN
4 LED Power/WPS
5 Tasto Reset
6 Presa WAN/LAN (presa di rete, RJ-45)
7 Presa LAN (presa di rete, RJ-45)
8 Selettore di modalità
9 Tasto WPS
10 Interruttore principale
LED
| LED Stato Significato | ||
| Indicatore di intensità di campo (1) | Acceso Più barre sono accese, migliore è la ricezione(nella modalità Access Point tutte le barre sono accese) | |
| Lampeggiante | Nessuna ricezione | |
| WAN/LAN (2) Acceso Connessione stabilita | ||
| LAN (3) Acceso Connessione stabilita | ||
| Power/WPS (4) Lampeggiavelocemente | Connessione WPS in corso o attesa del segnale WPS di un altro apparecchio | |
Dati tecnici
| Tensione in ingresso | 100-240 V~, 50/60 Hz |
| Potenza assorbita max. 7,5 W | |
| Standard WLAN 802.11 b, 802.11 g, 802.11 n, 802.11 ac | |
| Banda di frequenze 2,4 GHz / 5 GHz | |
| Velocità di trasmissione dati | Fino a 300 Mbit/s in n-Standard / Fino a 433 Mbit/s in ac-Standard |
| Crittografia WPA, WPA2, WEP (128/64) * | |
| Dimensioni (L x A x P) circa 53 x 76 x 79 mm | |
| Peso circa 80 g | |
| Temperatura operativa, umidità dell'aria | da 5 °C a 35 °C; max. 85 % di umidità relativa |
| Temperatura di conservazione, umidità dell'aria | da -20 °C a 60 °C; max. 90 % di umidità relativa |
* WEP (128/64) crittografia solo per 802.11 b/g.
Modifiche dei dati tecnici e del design possono avvenire senza preavviso.
Disposizioni di sicurezza
Prima di utilizzare per la prima volta l'apparecchio leggere attentamente le istruzioni qui di seguito riportate, anche se si possiede una certa familiarità con le apparecchiature elettroniche. Conservare accuratamente queste istruzioni d'uso come riferimento futuro.
PERICOLO! Questo simbolo, in correlazione alla scritta "Pericolo", segnala una situazione rischiosa che se non viene evitata può comportare ferimenti di grave entità o persino la morte.
AVVERTENZA! Questo simbolo, in correlazione alla scritta "Avvertenza", contrassegna indicazioni importanti per il funzionamento sicuro dell'apparecchio e per la protezione dell'utente.
Questo simbolo contrassegna ulteriori note informative relative all'argomento.
Condizioni operative
L'amplificatore WLAN dualband può essere utilizzato solo in ambienti chiusi. Non utilizzare l'amplificatore WLAN dualband in ambienti con temperature elevate o con alta umidità dell'aria (ad es. in bagno) oppure eccessivamente polverosi. Temperatura e umidità operative: da 5 °C a 35 °C, max. 85 % di umidità relativa.
Posizionare sempre l'amplificatore WLAN dualband a una distanza minima di 20 cm dal corpo, per evitare i danni dovuti alle radiazioni elettromagnetiche.
PERICOLO! Attenzione:
- non sottoporre l'apparecchio all'azione diretta di fonti di calore (ad es. caloriferi);
• non esporre l'apparecchio alla luce solare diretta o a una forte luce artificiale; -
non collocare l'apparecchio nelle immediate vicinanze di campi magnetici (ad es. altoparlanti);
• non collocare fuochi vivi (ad es. candele accese) sull'apparecchio o nelle immediate vicinanze;
• non lasciar penetrare corpi esterni; -
l'apparecchio non deve venire a contatto con spruzzi o gocce d'acqua o liquidi aggressivi. Non utilizzare l'apparecchio vicino all'acqua e non immergerlo in acqua (non collocare oggetti colmi di liquidi, ad es. vasi o bevande sopra o vicino all'apparecchio);
- non esporre l'apparecchio ad elevate variazioni della temperatura, poiché l'umidità potrebbe condensarsi e causare cortocircuiti elettrici. Se, tuttavia, l'apparecchio è stato esposto a notevoli sbalzi termici, attendere (circa 2 ore) che l'apparecchio stesso si adegui alla temperatura dell'ambiente prima di utilizzarlo;
• non sottoporre l'apparecchio a scosse e vibrazioni eccessive;
• non afferrare mai l'apparecchio con le mani bagnate, pericolo di scossa elettrica; - le aperture sul corpo esterno servono per la ventilazione dell'amplificatore WLAN dualband. Non devono essere coperte o ostruite in alcun caso; sussiste il pericolo di incendio.
La mancata osservanza delle istruzioni sopra menzionate comporta pericoli per la salute personale e potenziali danni a carico dell'apparecchio.
PERICOLO! Sicurezza di funzionamento
- Collegare l'amplificatore WLAN dualband esclusivamente a una presa liberamente accessibile, in modo che sia possibile scollegarlo rapidamente dalla rete elettrica in caso di pericolo (fumo, odore di bruciato). La presa deve rimanere facilmente accessibile anche durante l'utilizzo dell'apparecchio.
- L'interruttore principale (10) dell'apparecchio non lo scollega completamente dalla rete elettrica. Anche quando quest'ultimo non viene utilizzato, consuma un minimo di corrente. In caso di mancato utilizzo per un tempo prolungato, ad esempio per una vacanza, scollegare l'amplificatore WLAN dualband dalla rete elettrica. In questo modo si minimizza anche il rischio di incendi o di combustione senza fiamma che è sempre presente quando un apparecchio è collegato alla rete elettrica. Per scollegare completamente l'amplificatore WLAN dualband dalla rete elettrica estrarre la spina.
- Scollegare l'amplificatore WLAN dualband anche in caso di intemperie o di un temporale, con presenza di fulmini, in quanto, se colpito da un fulmine, l'amplificatore potrebbe venir distrutto in seguito a sovratensione.
- Non utilizzare adattatori o prolunghe che siano danneggiati o che non siano conformi alle norme di sicurezza in vigore.
- Non aprire mai il corpo esterno dell'apparecchio, sussiste il pericolo di morte in seguito a scossa elettrica.
PERICOLO! Bambini e persone diversamente abili
Gli apparecchi elettrici devono essere tenuti fuori dalla portata dei bambini. Anche le persone diversamente abili dovrebbero utilizzare gli apparecchi elettrici solo nell'ambito delle loro possibilità.
Non lasciare mai bambini e persone diversamente abili incustoditi a contatto con apparecchi elettrici, se non dietro supervisione o istruzione iniziale sull'utilizzo degli apparecchi stessi da parte di chi è responsabile della loro sicurezza. Sorvegliare i bambini, assicurandosi che non giochi con l'apparecchio. Le piccole parti, se inghiottite, possono costituire un pericolo mortale. Tenere lontani anche i fogli di cellophane degli imballaggi.
PERICOLO! Pericolo di soffocamento.
PERICOLO! Interfaccia radio
Non utilizzare l'apparecchio in aereo, in ospedale, in sala operatoria o nelle vicinanze di un sistema elettronico medico. Le onde radio trasmesse possono compromettere il funzionamento di dispositivi sensibili. Tenere l'apparecchio a una distanza minima di 20 cm da un pacemaker o da un defibrillatore impiantabile, in quanto le onde radio potrebbero comprometterne il regolare funzionamento del pacemaker e del defibrillatore. Le onde radio trasmesse possono provocare rumori fastidiosi negli apparecchi acustici. A componente radio inserita non avvicinare l'apparecchio a gas infiammabili o ad ambienti a rischio di esplosione (ad es. officine di verniciatura), poiché le onde radio trasmesse possono
Italiano - 179
generare esplosioni oppure incendi. Il raggio d'azione delle onde radio dipende dalle condizioni ambientali circostanti. Con il traffico di dati tramite un collegamento senza fili, anche terzi non autorizzati possono ricevere i dati. Targa GmbH declina ogni responsabilità per disturbi radio o TV causati da modifiche non autorizzate a questo apparecchio. Targa, inoltre, non si assume alcuna responsabilità per il ricambio o la sostituzione di connettori e apparecchi che non sono stati forniti dall'azienda stessa. L'utente è il solo responsabile della riparazione di guasti dovuti a una modifica non autorizzata del genere e del ricambio o della sostituzione dell'apparecchio.
AVVERTENZA! Cavo
Afferrare il cavo sempre attraverso il connettore e non tirare il cavo stesso. Non posizionare mobili o altri oggetti pesanti sui cavi e assicurarsi che questi non vengano piegati, in particolare modo in prossimità del connettore e delle prese di collegamento. Non fare mai nodi in un cavo e non legarlo ad altri cavi. Tutti i cavi devono essere posizionati in modo tale da non essere calpestati o da non ostacolare nessuno.
AVVERTENZA! Manutenzione/Pulizia
Se l'apparecchio ha subito un danno, ad es. il corpo esterno è stato danneggiato, se al suo interno sono penetrati liquidi od oggetti, se è stato esposto alla pioggia o all'umidità, è necessario eseguire la riparazione. È necessaria la riparazione anche se l'apparecchio non funziona perfettamente o se è caduto. Se dovesse svilupparsi del fumo oppure se si avvertono rumori od odori insoliti, è necessario spegnere subito l'apparecchio ed estrarre la spina. In questi casi utilizzare nuovamente l'apparecchio solo dopo un controllo effettuato da un tecnico specializzato. Tutti i lavori di riparazione devono essere eseguiti da personale specializzato. Non aprire mai il corpo esterno dell'apparecchio. Pulire l'apparecchio solo con un panno asciutto e pulito e mai con liquidi aggressivi. Non cercare di aprire il corpo esterno dell'apparecchio, poiché in questo caso non verrà riconosciuto il diritto di garanzia.
Conservazione in caso di inutilizzo
Se non si desidera utilizzare l'apparecchio per un periodo di tempo prolungato, scollegare l'amplificatore WLAN dualband dalla rete elettrica. Inoltre l'apparecchio deve essere conservato a temperature comprese tra -20 °C e 60 °C. L'umidità relativa dell'aria non deve superare il 90%.
Attenzione: gli intervalli di temperatura e umidità relativa per la conservazione e l'utilizzo si differenziano nettamente; consultare pertanto le indicazioni riportate nel paragrafo "Condizioni operative" alla pagina 176.
Diritto d'autore
Il contenuto di queste istruzioni d'uso è soggetto al diritto d'autore e viene fornito al lettore esclusivamente a titolo informativo.
Qualsiasi copia o riproduzione dei dati e delle informazioni senza autorizzazione scritta ed esplicita da parte dell'autore è vietata. Ciò riguarda anche l'uso commerciale del contenuto e dei dati.
Testo e immagini corrispondono allo stato tecnico al momento della stampa.
Prima della messa in funzione
Accertarsi che l'amplificatore WLAN dualband non sia danneggiato. In caso di danni, l'amplificatore WLAN dualband non deve essere utilizzato.
L'amplificatore WLAN dualband amplia la WLAN della rete domestica. L'amplificatore WLAN dualband supporta le tre seguenti modalità:
Ripetitore (Repeater)
La portata della propria rete senza fili (WLAN) viene aumentata. In questo modo i dispositivi WLAN che si trovano al di fuori della portata della rete senza fili, vengono collegati a questa rete mediante l'amplificatore WLAN dualband.
Client
È possibile connettere un dispositivo con interfaccia LAN (ad es. computer, notebook o televisore) che non dispone di una propria WLAN all'amplificatore WLAN dualband tramite il cavo LAN (cavo di rete). L'amplificatore WLAN dualband può quindi connettere senza fili il proprio dispositivo ad un router WLAN già esistente.
Non è possibile garantire la compatibilità con tutti i dispositivi, pertanto consultare la documentazione dell'apparecchio.
Access Point (AP)
Questa modalità può essere utilizzata, ad esempio, per trasformare un router che non dispone di una propria WLAN in un "Router WLAN". A tal fine il router deve essere collegato tramite il cavo LAN (cavo di rete, vedere dotazione) all'amplificatore WLAN dualband.
Messa in funzione
Impostare modalità
Selezionare la modalità desiderata con il selettore di modalità (8). Spostare a tal fine il selettore di modalità (8) sulla posizione desiderata (Access Point, Repeater o Client).
La prima volta che viene aperto il menu di configurazione dell'amplificatore WLAN dualband è richiesta la modifica della password. Fare clic a tale scopo sul pulsante OK.
Modalità Ripetitore (Repeater)
La modalità Ripetitore serve all'ampliamento della portata della propria rete senza fili. I dispositivi WLAN che si trovano al di fuori della portata della rete senza fili, possono essere collegati a questa rete mediante l'amplificatore WLAN dualband.

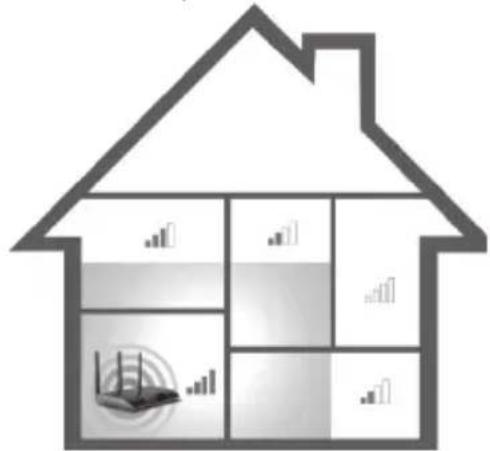

Portata senza amplificatore WLAN dualband Portata con amplificatore WLAN dualband
Per la modalità Ripetitore, il selettore di modalità (8) deve essere posizionato su "Repeater".
Al momento della prima messa in funzione, l'amplificatore WLAN dualband deve essere collocato nelle vicinanze (da circa 2 a 3 metri) del router WLAN.
Collegare l'amplificatore WLAN dualband alla rete elettrica solo tramite una presa ben raggiungibile.
Accendere quindi l'amplificatore WLAN dualband, posizionando l'interruttore principale (10) su "ON". Dopo l'accensione, l'amplificatore WLAN dualband necessita di un determinato periodo di tempo (tempo di avvio) prima di essere pronto all'uso. Attendere ca. 30 secondi dopo l'accensione prima di utilizzare l'amplificatore WLAN dualband.
Vi sono due diverse possibilità di configurazione dell'amplificatore WLAN dualband. Se il router WLAN supporta WPS, è possibile utilizzare questa comoda funzione per una facile configurazione. Se si intende utilizzare un router WLAN senza funzione WPS, è necessario collegare l'amplificatore WLAN dualband tramite cavo di rete o WLAN al proprio computer ed eseguire la configurazione.
WPS - La configurazione più semplice
Questo è il modo più semplice per configurare l'amplificatore WLAN dualband. Accertarsi innanzitutto che la funzione WPS sia supportata dal proprio router WLAN. Consultare a tale scopo la documentazione del router WLAN.
- Premere il tasto WPS (9) nell'amplificatore WLAN dualband per almeno 5 secondi. Dopo aver rilasciato il tasto WPS (9), il LED Power/WPS (4) lampeggia velocemente per circa 2 minuti.
- Durante questi 2 minuti, premere il tasto di collegamento (WPS) sul router WLAN. Consultare a tale scopo la documentazione del router WLAN.
(Immagine simbolica, il tasto di collegamento (WPS) può differire a seconda del modello di router) L'amplificatore WLAN dualband si connette quindi automaticamente al router WLAN e applica tutte le impostazioni. Non appena la connessione è stata stabilita, l'indicatore di intensità di campo (1) segnala la potenza del segnale. È quindi possibile utilizzare l'amplificatore WLAN dualband. L'amplificatore WLAN dualband è accessibile con l'SSID (nome WLAN) e con la chiave di rete del router WLAN.
È quindi possibile utilizzare l'amplificatore WLAN dualband laddove il segnale WLAN deve essere potenziato. La collocazione ottimale dell'amplificatore WLAN dualband è esattamente a metà tra il router WLAN e i dispositivi WLAN da collegare alla rete mediante tale amplificatore. Testare altre collocazioni se l'amplificatore WLAN dualband non può essere utilizzato in quel punto. Utilizzare l'amplificatore WLAN dualband solo se collegato a una presa facilmente accessibile.
È possibile configurare più amplificatori WLAN dualband. In questo caso occorre eseguire una configurazione dopo l'altra.
Se il router WLAN non supporta la funzione WPS oppure se la connessione non viene stabilita per altri motivi, è necessario configurare manualmente l'amplificatore WLAN dualband.
Configurazione manuale
Vi sono due diverse possibilità di configurazione dell'amplificatore WLAN dualband.
Se sul proprio computer non si utilizzano le impostazioni di rete standard ed è stato impostato manualmente un indirizzo IP, occorre cambiare nuovamente le impostazioni di rete su Ottieni automaticamente un indirizzo IP. Consultare a tale scopo la documentazione del proprio computer.
-
È possibile configurare l'amplificatore WLAN dualband tramite il cavo di rete. Se si intende configurare l'amplificatore WLAN dualband tramite un cavo di rete, occorre collegare l'amplificatore WLAN dualband al proprio computer. Utilizzare a tal fine il cavo di rete in dotazione. Inserire un'estremità del cavo di rete nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN dualband e l'altra estremità nella presa LAN del computer.
-
In alternativa è possibile eseguire la configurazione senza fili mediante la WLAN. A tale scopo avviare sul proprio computer la ricerca delle reti wireless disponibili. Nell'elenco delle reti wireless disponibili si visualizza la rete SWV 733 A1 2.4G o SWV 733 A1 5G. Selezionare quindi la rete SWV 733 A1 2.4G o SWV 733 A1 5G e fare clic sul pulsante Connetti, per connettersi in modalità wireless all'amplificatore WLAN dualband. Dopo aver premuto il pulsante Connetti, potrebbe essere necessario fare clic anche sull'opzione Connetti senza configurare la rete.
Aprire quindi il browser Internet sul computer. Nella barra degli indirizzi del browser Internet digitare http://repeater.setup e confermare l'inserimento con il tasto Invio.
Si aprirà la finestra di login dell'amplificatore WLAN dualband. Selezionare la lingua desiderata (Language) e inserire admin come nome utente e password. Quindi fare clic sul pulsante Login. Si apre quindi il menu di configurazione dell'amplificatore WLAN dualband.

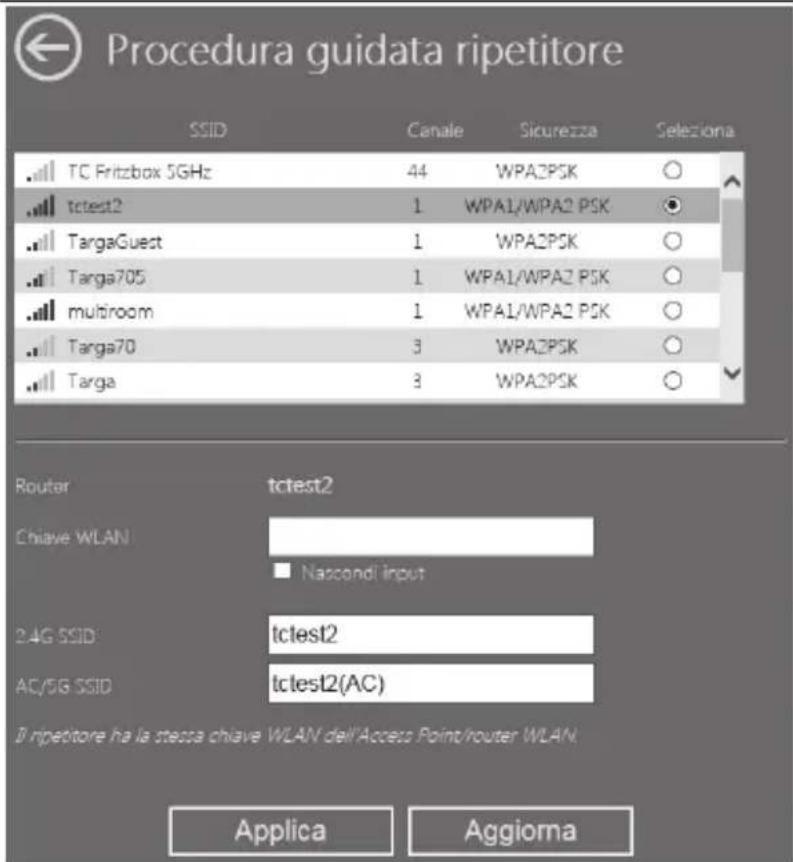

Eseguire la configurazione con l'ausilio della procedura guidata. Fare clic a tale scopo sul pulsante Procedura guidata ripetitore.
Ripetitore
(Repeater)
Procedura
guidata

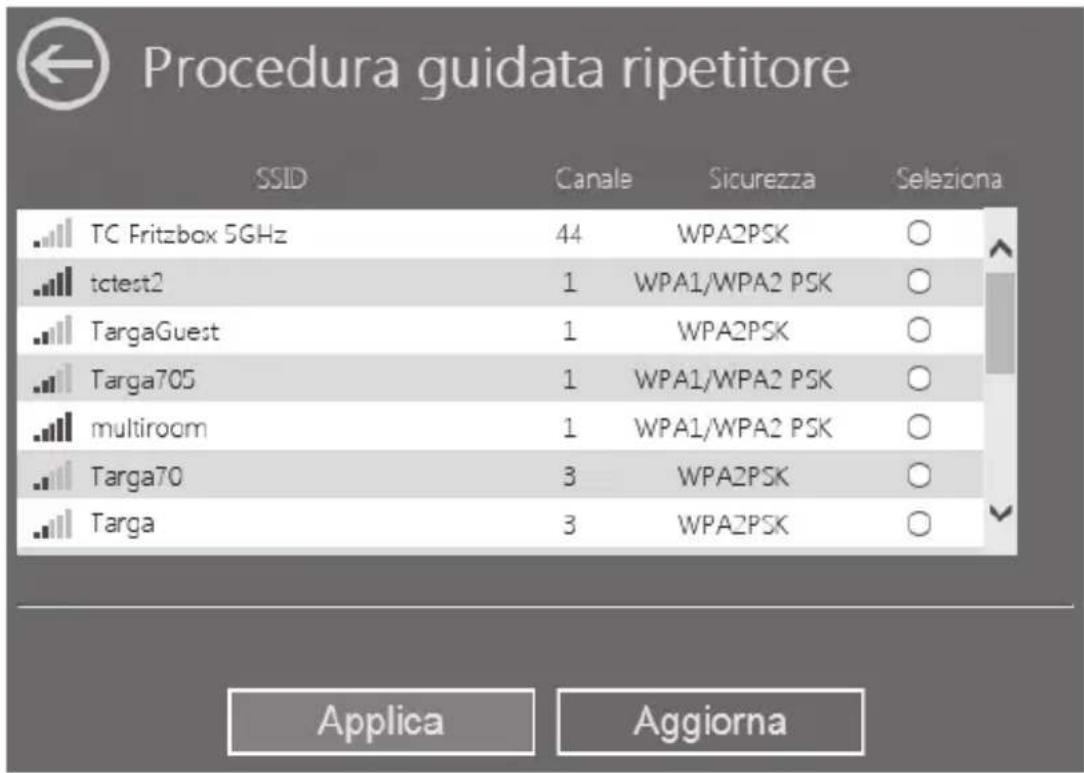

Selezionare dall'elenco una rete WLAN di cui si intende ampliare la portata, marcando la rete corrispondente nel campo "Seleziona". Fare clic sul pulsante Aggiorna per aggiornare l'elenco.
SilverCrest SWV 733 A1
Dopo aver selezionato una rete WLAN, alla voce SSID 2.4G e SSID AC/5G è possibile indicare un qualsiasi SSID per l'amplificatore WLAN dualband. Nel campo Chiave WLAN inserire la chiave di rete del router WLAN. Mettere una spunta su Nascondi input per nascondere la chiave di sicurezza inserita. Dopo aver completato l'inserimento, premere il pulsante Applica.

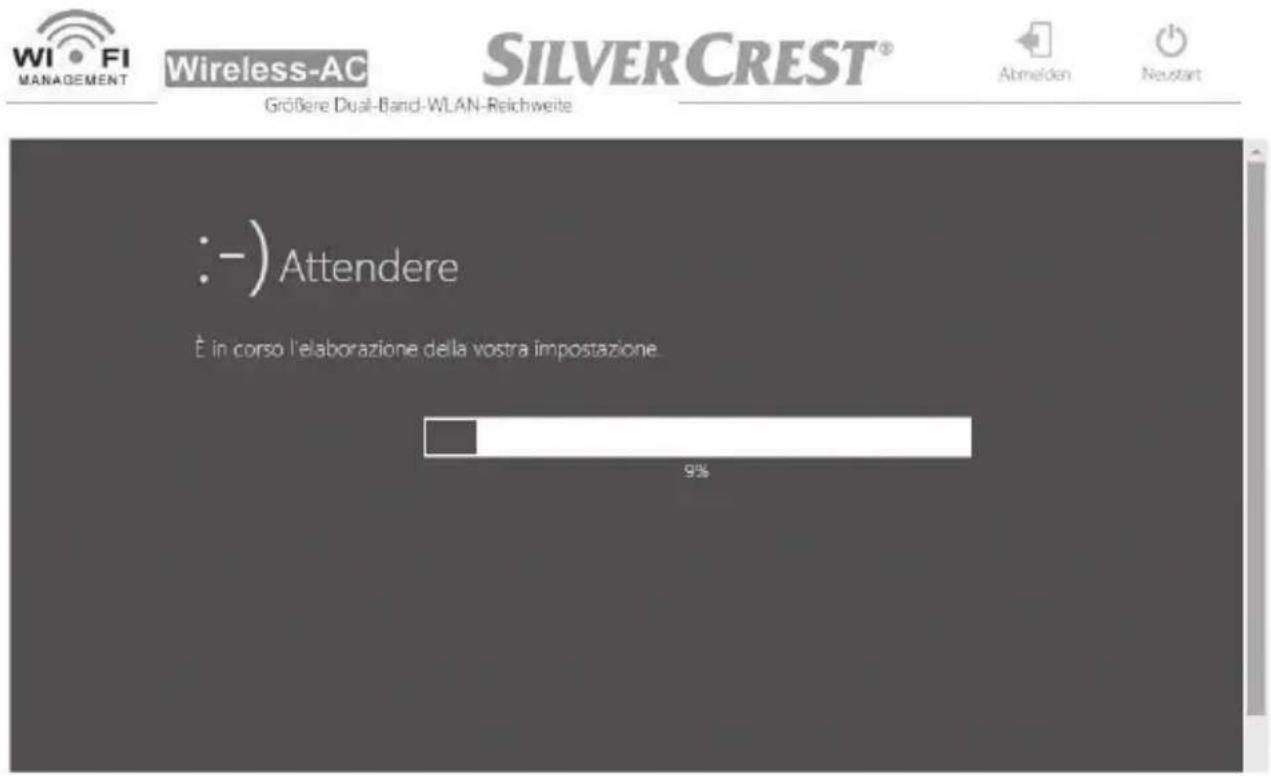

L'amplificatore WLAN dualband si riavvia. Prima di effettuare ulteriori inserimenti, attendere che la barra di avanzamento sia completa.

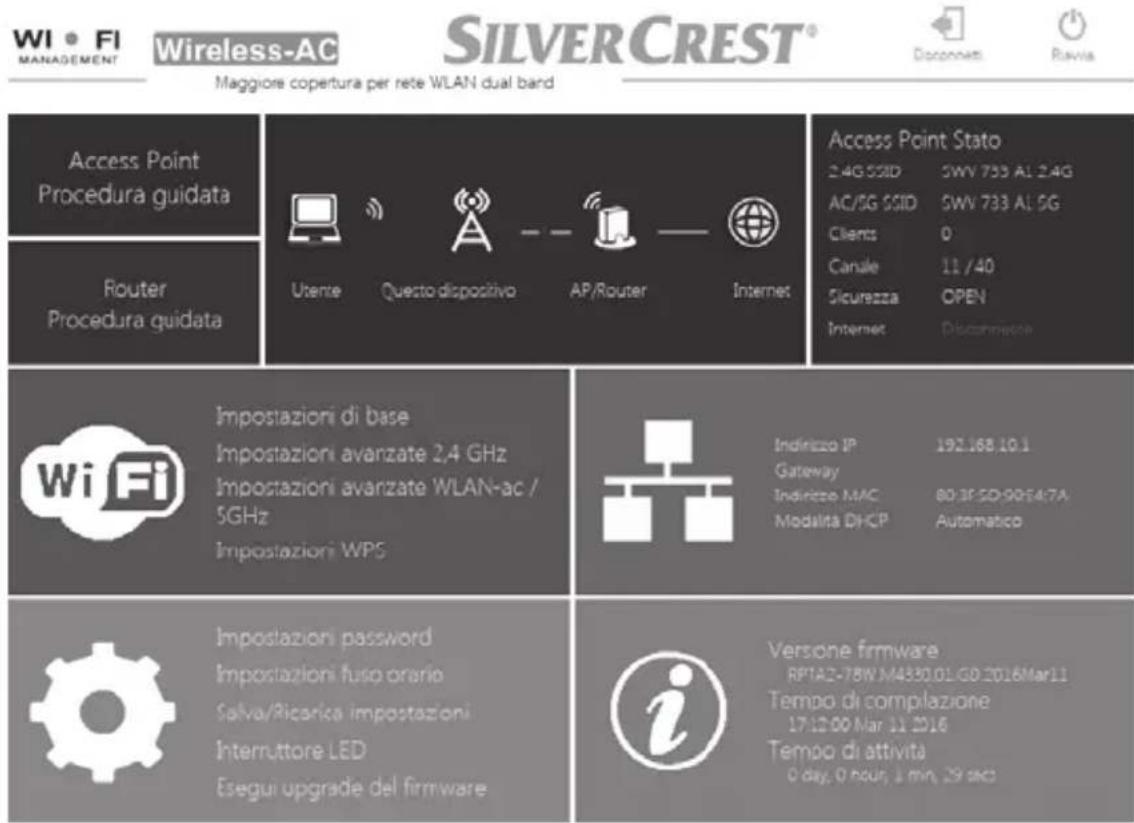

Al completamento della barra di avanzamento, vengono visualizzate le seguenti istruzioni che devono essere tenute in considerazione:
Wireless-AC
SILVERCREST®
- Attenzione! Una volta effettuate tutte le impostazioni di rete, il dispositivo deve possedere una connessione di rete efficace al ripetitore wifi.
- Se si utilizza una connessione Wi-Fi, ricollegarsi con il nuovo SSID e la nuova password.
- Se si utilizza una connessione con cavo LAN, scollegare il cavo e ricollegarlo dopo 10 sec.
- Una volta che il dispositivo avrà ristabilito una connessione di rete efficace con il ripetitore wifi, sarà possibile accedere al GUI tramite http://repeater.setup.
2.4G SSID : TC Fritzbox 2.4GHz
AC/5G SSID : TC Fritzbox 2.4GHz(AC)
Al termine del riavvio, l'amplificatore WLAN dualband è disponibile sotto l'SSID indicato dall'utente e sotto la chiave di rete del router WLAN.
Per tornare al menu di configurazione, digitare repeater.setup nella barra degli indirizzi del browser di Internet. Tenere presente che è necessario stabilire una connessione con l'amplificatore WLAN dualband. A tale scopo collegare l'amplificatore WLAN dualband al computer con il cavo di rete in dotazione.
Non appena la connessione è stata stabilita, l'indicatore di intensità di campo (1) segnala la potenza del segnale. È quindi possibile utilizzare l'amplificatore WLAN dualband. L'amplificatore WLAN dualband è accessibile ora con l'SSID (nome WLAN) stabilito in precedenza dall'utente e con la chiave di rete del proprio router WLAN.
È quindi possibile utilizzare l'amplificatore WLAN dualband laddove il segnale WLAN deve essere potenziato. La collocazione ottimale dell'amplificatore WLAN dualband è esattamente a metà tra il router WLAN e i dispositivi WLAN da collegare alla rete mediante tale amplificatore. Testare altre collocazioni se l'amplificatore WLAN dualband non può essere utilizzato in quel punto. Utilizzare l'amplificatore WLAN dualband solo se collegato a una presa facilmente accessibile.
Se si desidera aprire il menu di configurazione, assicurarsi che sia presente una connessione valida all'amplificatore WLAN dualband. A tale scopo collegare l'amplificatore WLAN dualband al computer con il cavo di rete in dotazione.

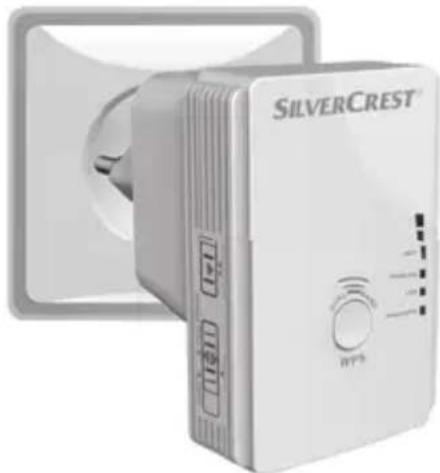

Modalità Client

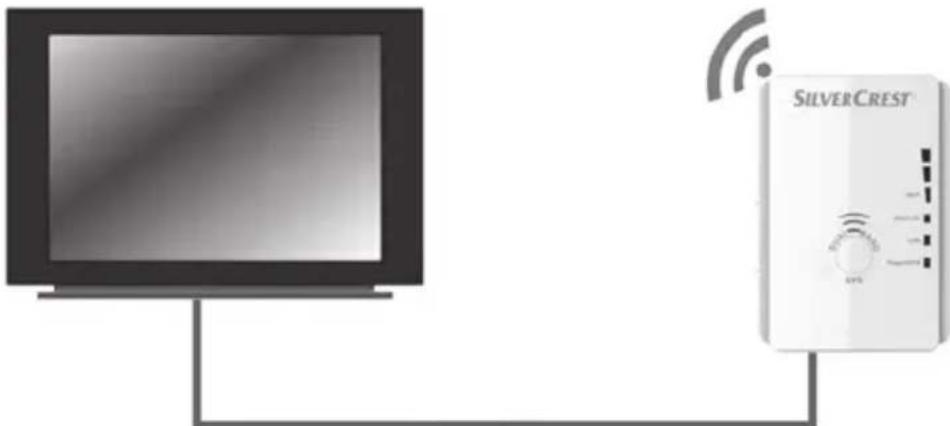

La modalità Client consente di connettere senza fili a un router WLAN già esistente dispositivi con interfaccia LAN (ad es. computer, notebook o televisore) che non dispongono di una propria WLAN.
Esempio di applicazione:
Per la modalità Client, il selettore di modalità (8) deve essere posizionato su "Client".
Al momento della prima messa in funzione, l'amplificatore WLAN dualband deve essere collocato nelle vicinanze (da circa 2 a 3 metri) del router WLAN.
Collegare l'amplificatore WLAN dualband alla rete elettrica solo tramite una presa ben raggiungibile.
Accendere quindi l'amplificatore WLAN dualband, posizionando l'interruttore principale (10) su "ON". Dopo l'accensione, l'amplificatore WLAN dualband necessita di un determinato periodo di tempo (tempo di avvio) prima di essere pronto all'uso. Attendere ca. 30 secondi dopo l'accensione prima di utilizzare l'amplificatore WLAN dualband.
Vi sono due diverse possibilità di configurazione dell'amplificatore WLAN dualband. Se il router WLAN supporta WPS, è possibile utilizzare questa comoda funzione per una facile configurazione. Se si intende utilizzare un router WLAN senza funzione WPS, è necessario collegare l'amplificatore WLAN dualband tramite cavo di rete al proprio computer ed eseguire la configurazione.
WPS - La configurazione più semplice
Questo è il modo più semplice per configurare l'amplificatore WLAN dualband. Accertarsi innanzitutto che la funzione WPS sia supportata dal proprio router WLAN. Consultare a tale scopo la documentazione del router WLAN.
- Premere il tasto WPS (9) nell'amplificatore WLAN dualband per almeno 5 secondi. Dopo aver rilasciato il tasto WPS (9), il LED Power/WPS (4) lampeggia velocemente per circa 2 minuti.
- Durante questi 2 minuti, premere il tasto di collegamento (WPS) sul router WLAN. Consultare a tale scopo la documentazione del router WLAN.
(Immagine simbolica, il tasto di collegamento (WPS) può differire a seconda del modello di router) L'amplificatore WLAN dualband si connette quindi automaticamente al router WLAN e applica tutte le impostazioni. Non appena la connessione è stata stabilita, l'indicatore di intensità di campo (1) segnala la potenza del segnale. Ora è possibile utilizzare l'amplificatore WLAN dualband dove si intende connettere il dispositivo in modo wireless al router WLAN.
Collegare l'amplificatore WLAN dualband al proprio dispositivo. Utilizzare a tal fine il cavo di rete in dotazione. Inserire un'estremità del cavo di rete nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN dualband e l'altra estremità nella presa LAN del dispositivo. Utilizzare l'amplificatore WLAN dualband solo se collegato a una presa facilmente accessibile.
Se il router WLAN non supporta la funzione WPS oppure se la connessione non viene stabilita per altri motivi, è necessario configurare manualmente l'amplificatore WLAN dualband.
Configurazione manuale
Se sul proprio computer non si utilizzano le impostazioni di rete standard ed è stato impostato manualmente un indirizzo IP, occorre cambiare nuovamente le impostazioni di rete su Ottieni automaticamente un indirizzo IP. Consultare a tale scopo la documentazione del proprio computer.
È necessario configurare l'amplificatore WLAN dualband tramite il cavo di rete. A tal fine occorre collegare l'amplificatore WLAN dualband al proprio computer. Utilizzare il cavo di rete in dotazione. Inserire un'estremità del cavo di rete nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN dualband e l'altra estremità nella presa LAN del computer.
Aprire quindi il browser Internet sul computer. Nella barra degli indirizzi del browser Internet digitare http://repeater.setup e confermare l'inserimento con il tasto Invio.
Si aprirà la finestra di login dell'amplificatore WLAN dualband. Selezionare la lingua desiderata (Language) e inserire admin come nome utente e password. Quindi fare clic sul pulsante Login. Si apre quindi il menu di configurazione dell'amplificatore WLAN dualband.
Eseguire la configurazione con l'ausilio della procedura guidata. Fare clic a tale scopo sul pulsante Procedura guidata client.

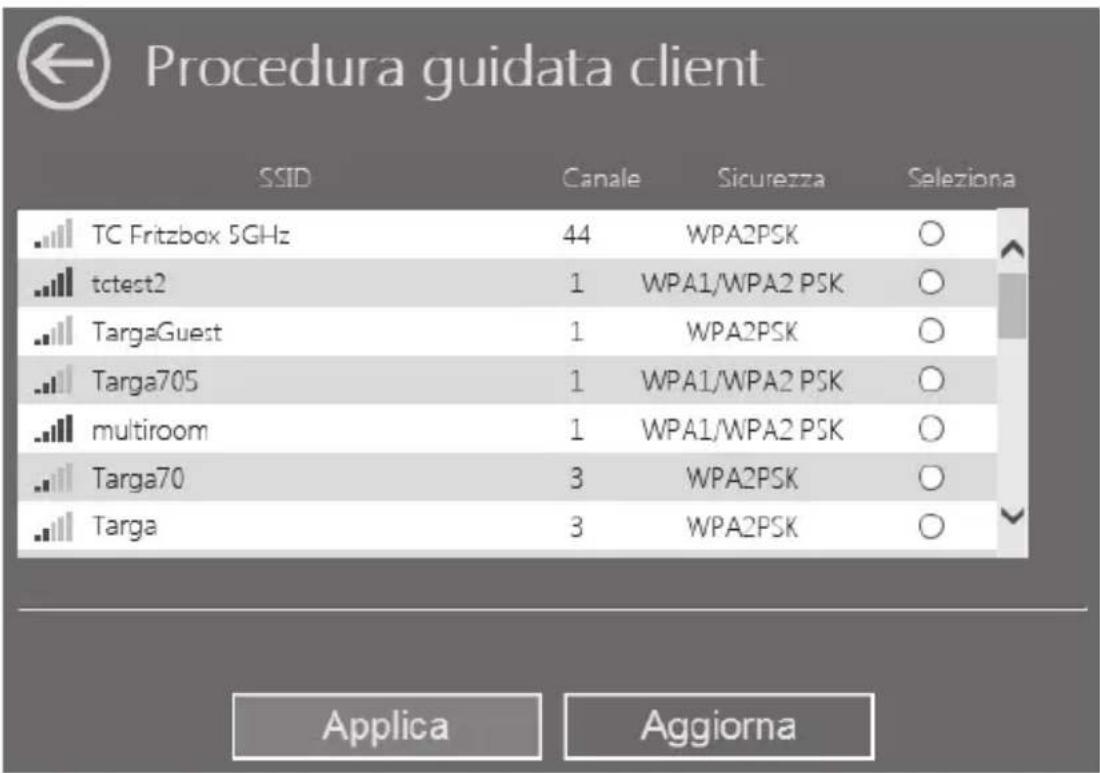

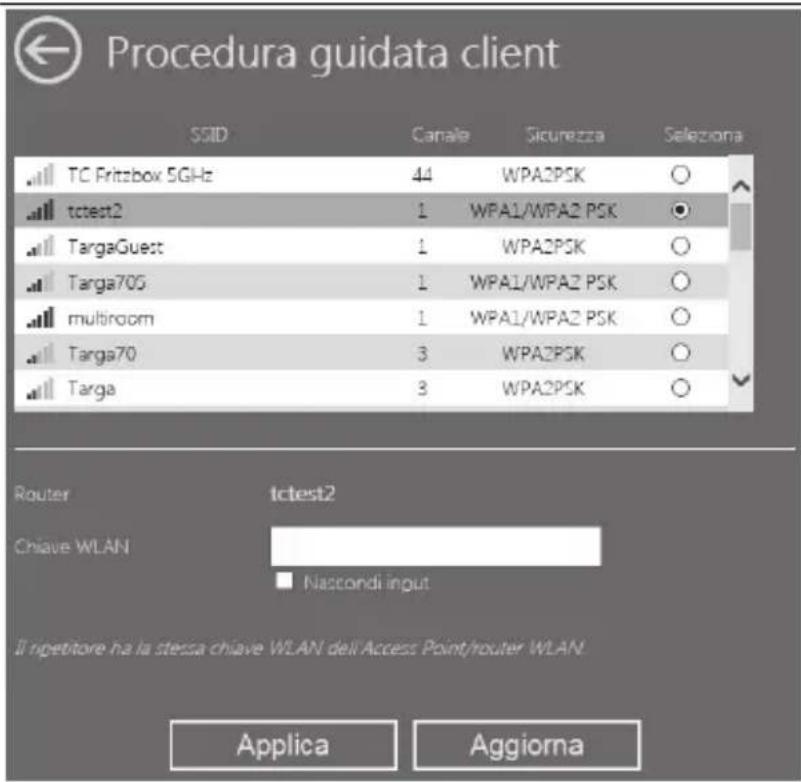

Client Procedura guidata
Selezionare dall'elenco una rete WLAN a cui si intende connettere l'amplificatore WLAN dualband, marcando la rete corrispondente nel campo "Seleziona". Fare clic sul pulsante Aggiorna per aggiornare l'elenco.
Dopo aver selezionato una rete WLAN, alla voce Chiave WLAN occorre indicare la chiave di rete del router WLAN. Mettere una spunta su Nascondi input per nascondere la chiave di sicurezza inserita.
Dopo aver completato l'inserimento, premere il pulsante Applica.
SilverCrest SWV 733 A1
L'amplificatore WLAN dualband si riavvia. Prima di effettuare ulteriori inserimenti, attendere che la barra di avanzamento sia completa.
204 - Italiano
Al completamento della barra di avanzamento, vengono visualizzate le seguenti istruzioni che devono essere tenute in considerazione:
Wireless-AC
SILVERCREST®
- Attenzione! Una volta effettuate tutte le impostazioni di rete, il dispositivo deve possedere una connessione di rete efficace al ripetitore wifi.
- Se si utilizza una connessione Wi-Fi, ricollegarsi con il nuovo SSID e la nuova password.
- Se si utilizza una connessione con cavo LAN, scollegare il cavo e ricollegarlo dopo 10 sec.
- Una volta che il dispositivo avrà ristabilito una connessione di rete efficace con il ripetitore wifi, sarà possibile accedere al GUI tramite http://repeater.setup.
2.4G SSID : TC Fritzbox 2.4GHz
AC/5G SSID : TC Fritzbox 2.4GHz(AC)
Per tornare al menu di configurazione, digitare repeater.setup nella barra degli indirizzi del browser di Internet. Tenere presente che è necessario stabilire una connessione con l'amplificatore WLAN
dualband. A tale scopo collegare l'amplificatore WLAN dualband al computer con il cavo di rete in dotazione.
Dopo il riavvio, è possibile collegare l'amplificatore WLAN dualband tramite un cavo di rete al proprio dispositivo (ad es. computer, notebook o televisore). Utilizzare a tal fine il cavo di rete in dotazione. Inserire un'estremità del cavo di rete nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN dualband e l'altra estremità nella presa LAN del dispositivo. Utilizzare l'amplificatore WLAN dualband solo se collegato a una presa facilmente accessibile.
Modalità Access Point (Modalità Router)
Utilizzare la modalità Access Point (AP) per ottenere un "punto di accesso wireless". In questa modalità è possibile connettere dispositivi WLAN all'amplificatore WLAN dualband. Inoltre è possibile, ad esempio, trasformare un router non abilitato a WLAN in un router WLAN.
Esempio di applicazione:
Per la modalità Access Point il selettore di modalità (8) deve essere posizionato su "Access Point".
Collegare l'amplificatore WLAN dualband alla rete elettrica solo tramite una presa ben raggiungibile.
Accendere quindi l'amplificatore WLAN dualband, posizionando l'interruttore principale (10) su "ON". Dopo l'accensione, l'amplificatore WLAN dualband necessita di un determinato periodo di tempo (tempo di avvio) prima di essere pronto all'uso. Attendere ca. 30 secondi dopo l'accensione prima di utilizzare l'amplificatore WLAN dualband.
Vi sono due diverse possibilità di configurazione dell'amplificatore WLAN dualband.
Se sul proprio computer non si utilizzano le impostazioni di rete standard ed è stato impostato manualmente un indirizzo IP, occorre cambiare nuovamente le impostazioni di rete su Ottieni automaticamente un indirizzo IP. Consultare a tale scopo la documentazione del proprio computer.
- È possibile configurare l'amplificatore WLAN dualband tramite il cavo di rete. Se si intende configurare l'amplificatore WLAN dualband tramite un cavo di rete, occorre collegare l'amplificatore WLAN dualband al proprio computer. Utilizzare a tal fine il cavo di rete in dotazione. Inserire un'estremità del cavo di rete nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN dualband e l'altra estremità nella presa LAN del computer.
- In alternativa è possibile eseguire la configurazione senza fili mediante la WLAN. A tale scopo avviare sul proprio computer la ricerca delle reti wireless disponibili. Nell'elenco delle reti wireless disponibili si visualizza la rete SWV 733 A1 2.4G o SWV 733 A1 5G. Selezionare quindi la rete SWV 733 A1 2.4G o SWV 733 A1 5G e fare clic sul pulsante Connetti, per connettersi in modalità wireless all'amplificatore WLAN dualband. Dopo aver premuto il pulsante Connetti, potrebbe essere necessario fare clic anche sull'opzione Connetti senza configurare la rete.
Aprire quindi il browser Internet sul computer. Nella barra degli indirizzi del browser Internet digitare http://repeater.setup e confermare l'inserimento con il tasto Invio.
Si aprirà la finestra di login dell'amplificatore WLAN dualband. Selezionare la lingua desiderata (Language) e inserire admin come nome utente e password. Quindi fare clic sul pulsante Login. Si apre quindi il menu di configurazione dell'amplificatore WLAN dualband.
Eseguire la configurazione con l'ausilio della procedura guidata. A tal fine fare clic sul pulsante Procedura guidata Access Point per configurare l'amplificatore WLAN dualband come Access Point.
Per configurare l'amplificatore WLAN dualband come router, fare clic sul pulsante Procedura guidata router. In questa modalità, ad esempio, è possibile utilizzare un modem DSL collegato all'amplificatore WLAN dualband come un router WLAN. Grazie ad esso i propri dispositivi si possono connettere senza fili all'amplificatore WLAN dualband e utilizzare la connessione Internet mediante il proprio modem DSL e fornitore di servizi Internet.
Una volta selezionata la modalità Router, occorre scegliere anche il tipo di accesso a Internet. Sono disponibili le seguenti opzioni:
- Indirizzo IP statico (i fornitori di servizi Internet assegnano un indirizzo IP fisso) - Con questa opzione l'indirizzo IP deve essere fisso. Si può richiedere l'indirizzo IP al proprio fornitore di servizi Internet.
- Indirizzo IP dinamico (ottieni automaticamente un indirizzo IP) - Con questa opzione l'indirizzo IP viene assegnato automaticamente dal fornitore di servizi Internet. Non è necessario inserire altre informazioni.
- PPPoE (connessione tramite modem via cavo/DSL) – Con questa opzione occorre indicare il nome utente e la password per il proprio fornitore di servizi internet. Si può richiedere il nome utente e la password al proprio fornitore di servizi Internet.
Rivolgersi al proprio fornitore di servizi Internet per avere conferma dell'opzione corretta.

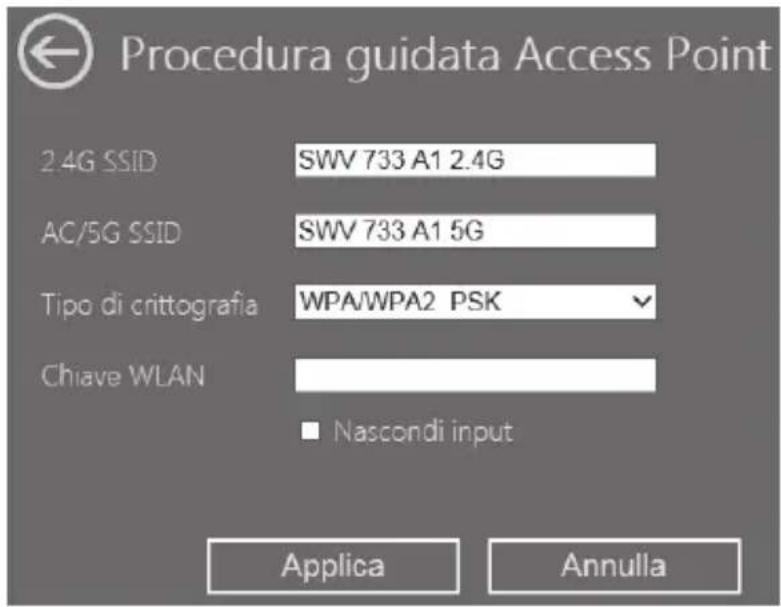

Indicare ora alla voce SSID 2.4G e SSID AC/5G un qualsiasi SSID per l'amplificatore WLAN dualband. Alla voce Tipo di crittografia selezionare una crittografia per proteggere la propria rete da accessi indesiderati. È anche possibile configurare la rete in modo non sicuro, selezionando l'opzione Disattiva. Si consiglia tuttavia di configurare una crittografia per impedire un accesso indesiderato.
Si consiglia di utilizzare la crittografia WPA/WPA2, perché offre la massima sicurezza. Se i dispositivi WLAN utilizzati non supportano la crittografia WPA/WPA2, sarà necessario utilizzare un'altra crittografia. Utilizzare una password sicura, di almeno 8 caratteri, contenente caratteri numerici e alfanumerici e una combinazione con caratteri speciali.
Dopo aver selezionato una crittografia, occorre quindi indicare una chiave di rete nel campo Chiave
WLAN. Mettere una spunta su Nascondi input per nascondere la chiave di rete inserita.
Memorizzare bene la chiave di rete o custodirla in un luogo sicuro.
Dopo aver completato l'inserimento, premere il pulsante Applica.
SilverCrest SWV 733 A1
L'amplificatore WLAN dualband si riavvia. Prima di effettuare ulteriori inserimenti, attendere che la barra di avanzamento sia completa.
214 - Italiano
Al completamento della barra di avanzamento, vengono visualizzate le seguenti istruzioni che devono essere tenute in considerazione:
Wireless-AC
SILVERCREST®
- Attenzione! Una volta effettuate tutte le impostazioni di rete, il dispositivo deve possedere una connessione di rete efficace al ripetitore wifi.
- Se si utilizza una connessione Wi-Fi, ricollegarsi con il nuovo SSID e la nuova password.
- Se si utilizza una connessione con cavo LAN, scollegare il cavo e ricollegarlo dopo 10 sec.
- Una volta che il dispositivo avrà ristabilito una connessione di rete efficace con il ripetitore wifi, sarà possibile accedere al GUI tramite http://repeater.setup.
2.4G SSID : TC Fritzbox 2.4GHz
AC/5G SSID : TC Fritzbox 2.4GHz(AC)
Per tornare al menu di configurazione, digitare repeater.setup nella barra degli indirizzi del browser di Internet. Tenere presente che è necessario stabilire una connessione con l'amplificatore WLAN
SilverCrest SWV 733 A1
dualband. A tale scopo collegare l'amplificatore WLAN dualband al computer con il cavo di rete in dotazione.
Dopo il riavvio, l'amplificatore WLAN dualband è disponibile sotto l'SSID e la chiave di rete indicati.
WPS - Connessione all'Access Point (Modalità Router)
Questo è il modo più semplice per stabilire una connessione con l'Access Point. Accertarsi innanzitutto che la funzione WPS sia supportata dal proprio dispositivo. Consultare a tale scopo la documentazione del dispositivo.
- Premere il tasto WPS (9) nell'amplificatore WLAN dualband per almeno 2 secondi. Dopo aver rilasciato il tasto WPS (9), il LED Power/WPS (4) lampeggia velocemente per circa 2 minuti.
- Durante questi 2 minuti, premere il tasto di collegamento (WPS) sul dispositivo. Consultare a tale scopo la documentazione del dispositivo.
Il dispositivo si connette quindi automaticamente all'amplificatore WLAN dualband (Access Point) e applica tutte le impostazioni. È ora possibile accedere in modalità wireless all'amplificatore WLAN dualband (Access Point).
Se il dispositivo non supporta la funzione WPS, è possibile configurare la connessione all'amplificatore WLAN dualband (Access Point) anche manualmente.
Connessione manuale all'Access Point
Per stabilire manualmente una connessione con l'amplificatore WLAN dualband (Access Point), è necessario cercare le reti wireless disponibili sul proprio dispositivo. Nell'elenco delle reti wireless disponibili viene visualizzato l'amplificatore WLAN dualband (Access Point) con l'SSID indicato dall'utente (nome WLAN). Selezionare l'SSID corrispondente (nome WLAN) per connettere in modalità wireless il dispositivo all'amplificatore WLAN dualband (Access Point). Inserire la chiave di rete assegnata dall'utente. Consultare la documentazione del dispositivo.
Menu di configurazione dell'amplificatore WLAN dualband
È possibile aprire il menu di configurazione dell'amplificatore WLAN dualband sul proprio computer con un browser di internet. In questo meno è possibile effettuare le impostazioni avanzate dell'amplificatore WLAN dualband, visualizzare informazioni o installare una nuova versione del firmware.
Vi sono due diverse possibilità di configurazione dell'amplificatore WLAN dualband.
Se sul proprio computer non si utilizzano le impostazioni di rete standard ed è stato impostato manualmente un indirizzo IP, occorre cambiare nuovamente le impostazioni di rete su Ottieni automaticamente un indirizzo IP. Consultare a tale scopo la documentazione del proprio computer.
-
È possibile configurare l'amplificatore WLAN dualband tramite il cavo di rete. Se si intende configurare l'amplificatore WLAN dualband tramite un cavo di rete, occorre collegare l'amplificatore WLAN dualband al proprio computer. Utilizzare a tal fine il cavo di rete in dotazione. Inserire un'estremità del cavo di rete nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN dualband e l'altra estremità nella presa LAN del computer.
-
In alternativa è possibile eseguire la configurazione senza fili mediante la WLAN. A tale scopo avviare sul proprio computer la ricerca delle reti wireless disponibili. Nell'elenco delle reti wireless disponibili si visualizza la rete SWV 733 A1 2.4G o SWV 733 A1 5G. Selezionare quindi la
rete SWV 733 A1 2.4G o SWV 733 A1 5G e fare clic sul pulsante Connetti, per connettersi in modalità wireless all'amplificatore WLAN dualband. Dopo aver premuto il pulsante Connetti, potrebbe essere necessario fare clic anche sull'opzione Connetti senza configurare la rete.
Se l'amplificatore WLAN dualband è utilizzato in modalità Client (il selettore di modalità è su "Client"), la configurazione è possibile solo tramite il cavo di rete.
Dopo aver stabilito la connessione come precedentemente descritto, aprire il browser Internet sul computer. Nella barra degli indirizzi del browser Internet digitare http://repeater.setup e confermare l'inserimento con il tasto Invio.
Si aprirà la finestra di login dell'amplificatore WLAN dualband. Selezionare la lingua desiderata (Language) e inserire admin come nome utente e password. Quindi fare clic sul pulsante Login.
Si apre quindi il menu di configurazione dell'amplificatore WLAN dualband.
È possibile chiudere il menu di configurazione facendo clic sul pulsante Disconnetti in alto a destra. Con il pulsante Riavvia è possibile riavviare l'amplificatore WLAN dualband.
Il menu di configurazione è suddiviso nelle seguenti sezioni:
Procedura guidata
Questa procedura permette di configurare facilmente l'amplificatore WLAN dualband. Viene visualizzata la modalità attualmente impostata (Ripetitore, Client o AP - Access Point). Per avviare la procedura guidata, fare clic sul pulsante Ripetitore, Client oppure Access Point o Procedura guidata router. Seguire le istruzioni della procedura guidata sullo schermo.
Stato
In questo punto si visualizzano le informazioni sulla rete wireless dell'amplificatore WLAN dualband. Considerare che, in base alla modalità impostata (Ripetitore, Client o Access Point) per l'amplificatore WLAN dualband, non vengono visualizzate tutte le opzioni.
Stato
In questo punto si visualizza lo stato attuale dell'amplificatore WLAN dualband.
SSID 2.4G
Qui viene visualizzato l'SSID dell'amplificatore WLAN dualband per la rete da 2,4 GHz.
SSID AC/5G
Qui viene visualizzato l'SSID dell'amplificatore WLAN dualband per la rete da 5 GHz.
222 - Italiano
Router
Qui si visualizza con quale router è connesso l'amplificatore WLAN dualband.
Canale
Qui viene visualizzato il canale utilizzato dall'amplificatore WLAN dualband per la rete da 2,4 GHz e 5 GHz.
Sicurezza
Qui viene visualizzata la crittografia utilizzata dall'amplificatore WLAN dualband.
Clients
Qui viene visualizzato il numero di client (dispositivi) connessi all'amplificatore WLAN dualband.
Indirizzo IP
Qui viene visualizzato l'indirizzo IP dell'amplificatore WLAN dualband attualmente utilizzato.
Internet
Qui viene visualizzato lo stato attuale della connessione internet.
WiFi
In questo punto è possibile eseguire altre impostazioni relative alla WLAN. A tal fine fare clic direttamente sull'opzione desiderata:

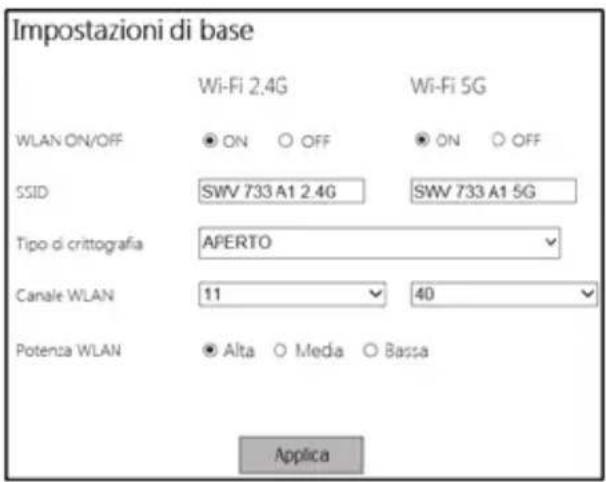

Impostazioni di base
WLAN ON/OFF
Qui è possibile attivare o disattivare la WLAN per la rete da 2,4 GHz e 5 GHz. Fare clic a tale scopo sul pulsante ON o OFF. Tenere presente che in caso di disattivazione non è più possibile l'accesso senza fili all'amplificatore WLAN dualband. Collegare l'amplificatore WLAN dualband con il cavo di rete al proprio computer per ripristinare l'accesso all'amplificatore WLAN dualband.
SSID
Qui si può adeguare l'SSID (nome WLAN) dell'amplificatore WLAN dualband per la rete da 2,4 GHz e 5 GHz. Nella modalità Ripetitore l'SSID del router viene indicato in questo punto.
Tipo di crittografia
Impostare qui una crittografia per la rete da 2,4 GHz e 5 GHz.
Si consiglia di utilizzare la crittografia WPA/WPA2, perché offre la massima sicurezza. Se i dispositivi WLAN utilizzati non supportano la crittografia WPA/WPA2, sarà necessario utilizzare un'altra crittografia. Utilizzare una password sicura, di almeno 8 caratteri, contenente caratteri numerici e alfanumerici e una combinazione con caratteri speciali.
Canale WLAN
Definire un numero di canale o selezionare l'opzione Automatico, per attivare l'assegnazione automatica di un numero di canale.
Potenza WLAN
Qui è possibile adeguare la potenza della WLAN. Selezionare a tal fine Alta, Media o Bassa. Se la ricezione WLAN-è scarsa, selezionare Alta.
Fare clic sul pulsante Applica per applicare le impostazioni modificate. L'amplificatore WLAN dualband si riavvia. Attendere ca. 30 secondi prima di eseguire altre operazioni.

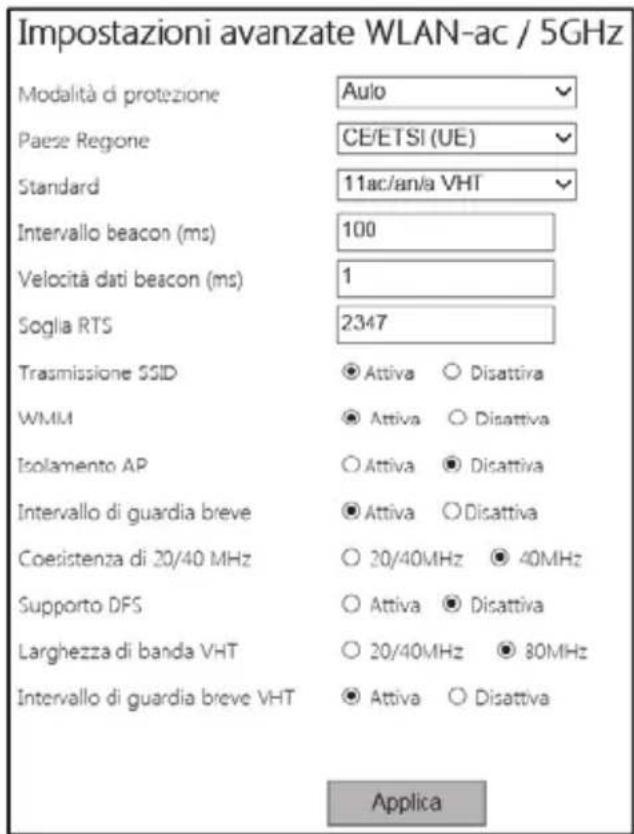

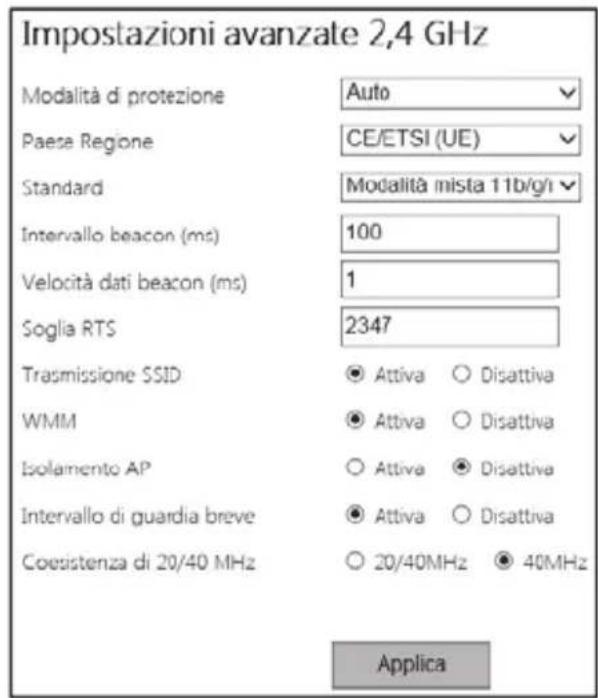

Impostazioni avanzate 2,4 GHz e WLAN-ac / 5 GHz
L'opzione dovrebbe essere utilizzata solo da utenti esperti. In questo punto è possibile eseguire le impostazioni della rete. Poiché le impostazioni devono essere adattate individualmente alla propria rete, l'argomento non sarà trattato oltre in questa sede. Per maggiori informazioni contattare il nostro servizio telefonico di assistenza clienti (vedere alla pagina 246).
Fare clic sul pulsante Applica per applicare le impostazioni modificate.

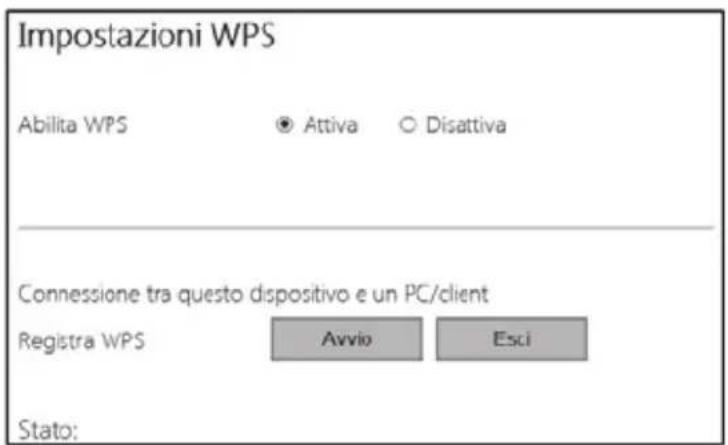

Impostazioni WPS
Abilita WPS
Al momento dell'acquisto la funzione WPS è abilitata. Qui è possibile attivare o disattivare la funzione WPS. Fare clic a tale scopo sul pulsante Attiva o Disattiva. Considerare che, con la funzione WPS
disabilitata, non è possibile stabilire nessuna connessione a un dispositivo WLAN mediante tale funzione. Inoltre anche il tasto WPS (9) dell'amplificatore WLAN dualband non ha alcuna funzione.
Registra WPS
Qui è possibile connettere l'amplificatore WLAN dualband a un dispositivo abilitato al WPS. Fare clic sul pulsante Avvio per avviare la funzione WPS. Il LED Power/WPS (4) dell'amplificatore WLAN dualband lampeggia velocemente per circa 2 minuti. Durante questi 2 minuti, premere il tasto di collegamento (WPS) sul dispositivo. Consultare a tale scopo la documentazione del dispositivo. L'amplificatore WLAN dualband si connette ora automaticamente al dispositivo. Non appena la connessione è stata stabilita, l'indicatore di intensità di campo (1) si accende. È quindi possibile utilizzare l'amplificatore WLAN dualband. La funzione WPS può essere terminata facendo clic sul pulsante Esci.
Stato
In questo punto si visualizza lo stato WPS attuale dell'amplificatore WLAN dualband. Sono possibili le seguenti visualizzazioni: Impostazione - La preparazione della ricerca WPS è in corso, Avvio in corso - La ricerca WPS è stata avviata, Terminato - La ricerca WPS è terminata, Operazione completata - La connessione WPS è stata stabilita correttamente e Operazione non riuscita - La connessione WPS non è riuscita.

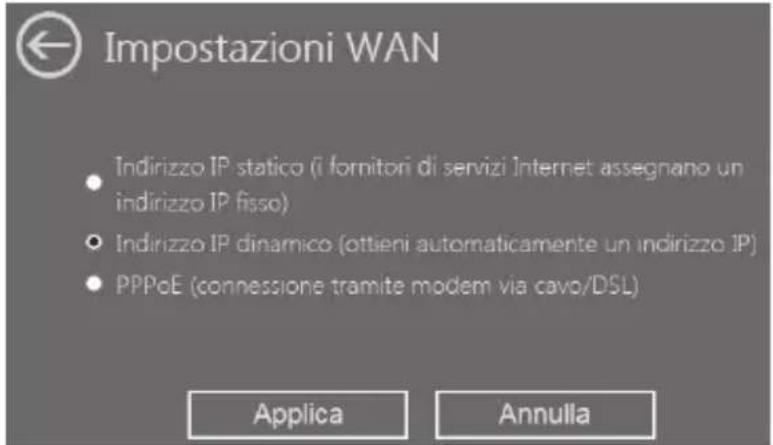

Impostazioni WAN
Le impostazioni WAN vengono mostrate se l'amplificatore WLAN dualband è stato configurato nella modalità Router. Sono disponibili le seguenti opzioni:
- Indirizzo IP statico (i fornitori di servizi Internet assegnano un indirizzo IP fisso) - Con questa opzione l'indirizzo IP deve essere fisso. Si può richiedere l'indirizzo IP al proprio fornitore di servizi Internet.
- Indirizzo IP dinamico (ottieni automaticamente un indirizzo IP) - Con questa opzione l'indirizzo IP viene assegnato automaticamente dal fornitore di servizi Internet. Non è necessario inserire altre informazioni.
- PPPoE (connessione tramite modem via cavo/DSL) – Con questa opzione occorre indicare il nome utente e la password per il proprio fornitore di servizi internet. Si può richiedere il nome utente e la password al proprio fornitore di servizi Internet.
Rivolgersi al proprio fornitore di servizi Internet per avere conferma dell'opzione corretta.

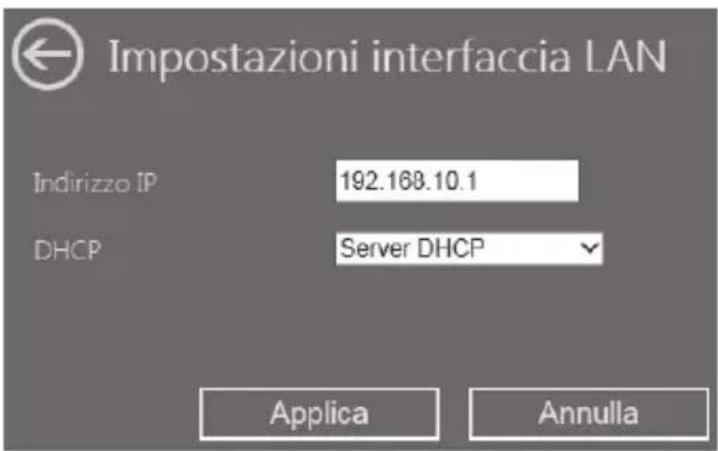

Impostazioni LAN
Qui vengono direttamente mostrati l'indirizzo IP utilizzato, il gateway, l'indirizzo MAC e la modalità DHCP impostata dell'amplificatore WLAN dualband. Considerare che, in base alla modalità impostata dell'amplificatore WLAN dualband potrebbero non essere visualizzate tutte le opzioni.
Le impostazioni di rete si possono adattare se l'amplificatore WLAN dualband è stato configurato nella modalità Router. Fare clic a tale scopo sul pulsante "Impostazioni LAN".
Indirizzo IP
Qui è possibile modificare l'indirizzo IP dell'amplificatore WLAN dualband.
DHCP
Qui è possibile impostare la modalità DHCP. Sono disponibili le seguenti opzioni: Disattiva, Server DHCP e Automatico. Al momento dell'acquisto è attivata l'opzione Automatico. Con l'opzione Automatico gli indirizzi IP vengono assegnati automaticamente. In questo caso le attribuzioni sono permanenti e non possono essere eliminate. Il vantaggio è che un dispositivo riceve sempre lo stesso indirizzo IP. Lo svantaggio è che i nuovi dispositivi non ricevono nessun indirizzo IP se l'area indirizzi è stata completamente assegnata, anche se vi sono indirizzi IP che non vengono più utilizzati attivamente. A differenza dell'opzione Server DHCP in cui gli indirizzi IP sono assegnati automaticamente e definiti in una tabella. L'attribuzione in questo caso non è permanente e i dispositivi possono ricevere un altro indirizzo IP.
Per applicare le impostazioni modificate, fare clic sul pulsante Applica oppure su Annulla, per rifiutarle.
Gestione
Qui è possibile eseguire ulteriori impostazioni o installare una nuova versione del firmware. A tal fine fare clic direttamente sull'opzione desiderata:

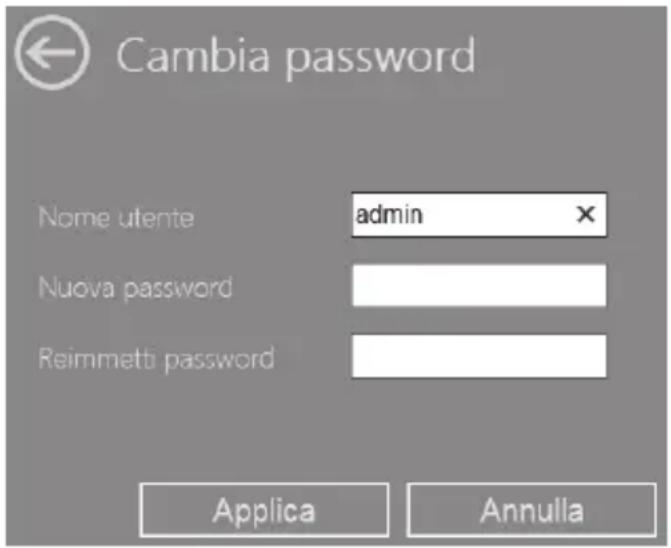

Impostazioni password
Qui è possibile modificare la password predefinita (admin) per accedere all'amplificatore WLAN dualband. Immettere a tal fine un nome utente e per due volte la nuova password.
La prima volta che viene aperto il menu di configurazione è richiesta la modifica della password. Facendo clic sul pulsante OK, si apre la seguente finestra.
Per applicare la password modificata, fare clic su Applica oppure su Annulla, per interrompere l'operazione.
Memorizzare bene il nome utente e la password oppure custodirli in un luogo sicuro!

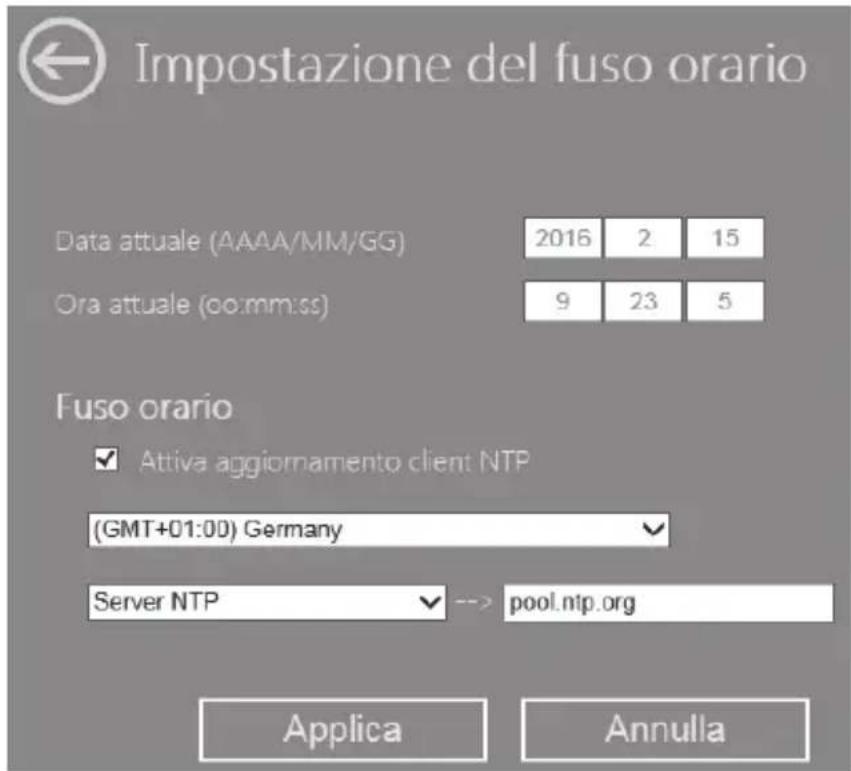

Impostazioni fuso orario
Qui è possibile impostare la data e l'ora. Inserire la data e l'ora nei campi corrispondenti.
In Fuso orario indicare il fuso orario in cui si trova l'utente.
In Attiva aggiornamento client NTP è presente una spunta, per adattare l'ora tramite un server NTP (Network Time Protocol). L'ora e la data in questo caso vengono sincronizzate a un server attraverso Internet.
Selezionare un server NTP predefinito nel campo Server NTP.
Per applicare le impostazioni modificate, fare clic sul pulsante Applica o Annulla, per annullare.

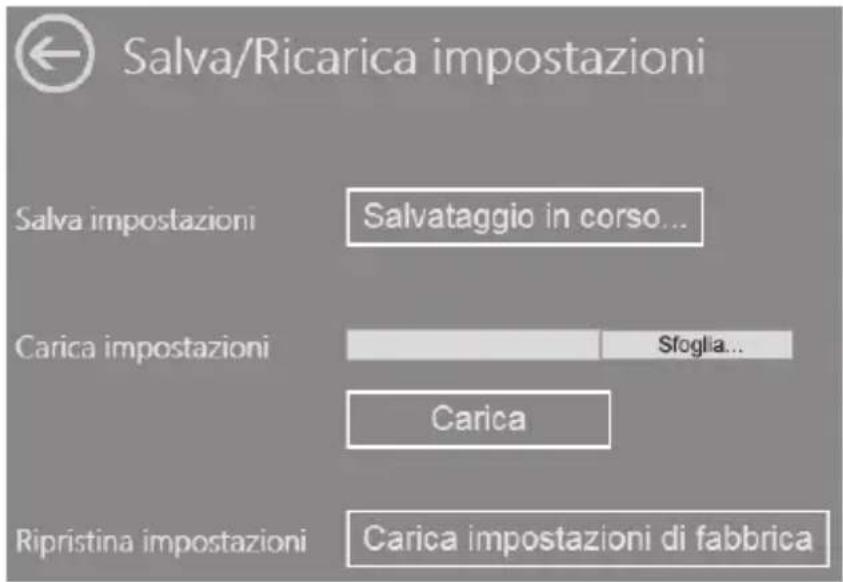

Salva/Ricarica impostazioni
In questo punto è possibile salvare, caricare e resettare la configurazione dell'amplificatore WLAN dualband.
Fare clic sul pulsante Salvataggio in corso..., per salvare la configurazione dell'amplificatore WLAN dualband in un file sul proprio computer.
Per selezionare una configurazione salvata, fare clic sul pulsante Sfoglia... e dopodiché selezionare il file di configurazione desiderato sul proprio computer. Quindi fare clic su Carica, per caricare il file di configurazione precedentemente selezionato.
In "Ripristina impostazioni", fare clic sul pulsante Carica impostazioni di fabbrica, per ripristinare le impostazioni di fabbrica dell'amplificatore WLAN dualband. Confermare la seguente richiesta di conferma con OK, per caricare definitivamente le impostazioni di fabbrica oppure interrompere l'operazione con Annulla.
Considerare che con il ripristino delle impostazioni di fabbrica, tutte le modifiche delle impostazioni eseguite precedentemente andranno perse.
Caricare le impostazioni di fabbrica prima di cedere l'amplificatore WLAN dualband, affinché i propri dati non siano accessibili a terzi.

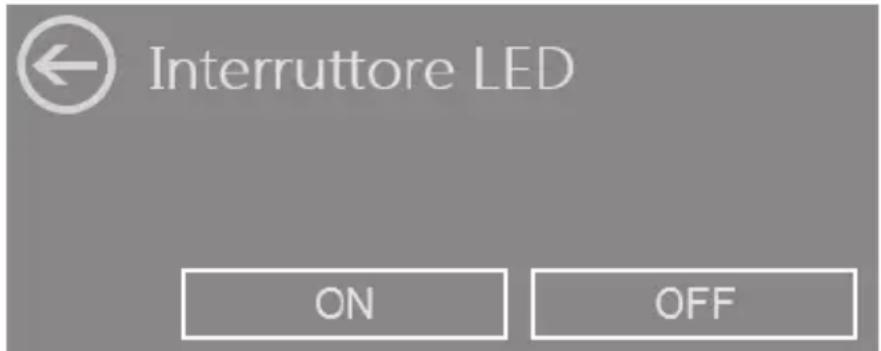

Interruttore LED
Con questa funzione è possibile disattivare e attivare i LED dell'amplificatore WLAN dualband. Ciò non ha alcuna influenza sul LED Power/WPS (4), che non può essere disattivato.
Fare clic sul pulsante OFF per disattivare i LED. Per riattivare i LED, occorre fare clic sul pulsante ON.

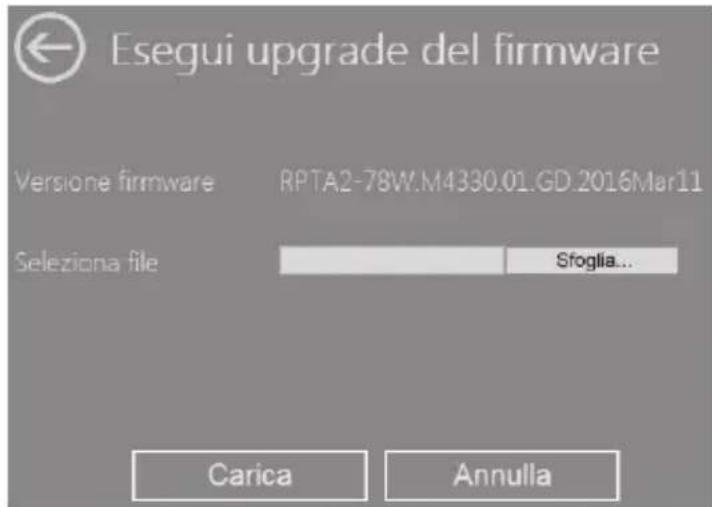

Esegui upgrade del firmware
Se è stata ricevuta una nuova versione del firmware, è possibile installarla. Fare clic su Sfoglia... e selezionare la nuova versione del firmware sul proprio computer. Quindi fare clic sul pulsante Carica per caricare la versione del firmware da installare.
Considerare che con l'upgrade del firmware l'amplificatore WLAN dualband viene ripristinato alle impostazioni di fabbrica e tutte le modifiche alle impostazioni eseguite precedentemente andranno perse.

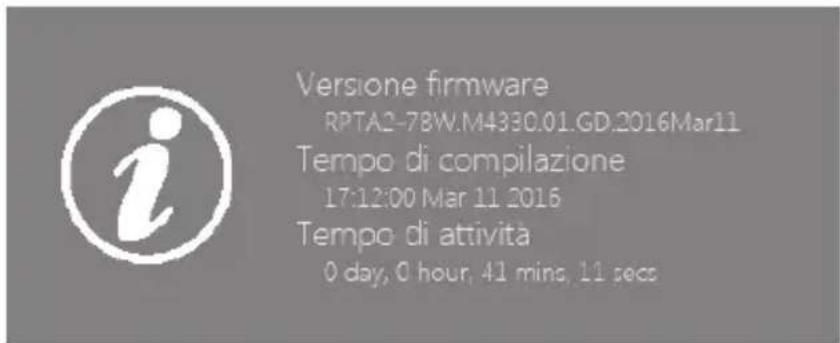

Stato
Qui vengono direttamente mostrate la versione del firmware utilizzata, la data di creazione (tempo di compilazione) della versione firmware installata e il tempo di attività dall'ultima accensione dell'amplificatore WLAN dualband. Fare clic sul simbolo "Stato" per visualizzare ulteriori informazioni. Verranno visualizzate le informazioni dettagliate sul sistema, rete e WLAN.
Avvertenze per l'ambiente e indicazioni di smaltimento
Gli apparecchi contrassegnati da questo simbolo sono soggetti alla direttiva europea 2012/19/EU. Tutti gli apparecchi elettrici ed elettronici non più utilizzati devono essere smaltiti, separatamente dai rifiuti domestici, presso appositi punti di raccolta previsti dalla propria amministrazione comunale. Lo smaltimento corretto dell'apparecchio non più utilizzato evita danni all'ambiente e tutela la salute personale. L'amministrazione comunale, l'ufficio responsabile dello smaltimento rifiuti oppure il negozio nel quale è stato acquistato il prodotto forniscono ulteriori informazioni sulle direttive riguardanti lo smaltimento dell'apparecchio non più utilizzato.
Smaltire anche l'imballaggio nel rispetto dell'ambiente. Gli imballaggi possono essere smaltiti nella raccolta della carta o consegnati nei punti di raccolta pubblici per il riciclaggio. Pellicole e plastiche in dotazione vengono raccolte tramite l'impresa di smaltimento locale e smaltite nel rispetto dell'ambiente.
Marchio di conformità
Questo apparecchio è conforme, nel rispetto dei requisiti essenziali e delle relative disposizioni, alla direttiva R&TTE 1999/5/EC, alla direttiva ErP 2009/125/EC e alla direttiva RoHS 2011/65/EU. Per ricevere la dichiarazione di conformità UE completa, inviare un'e-mail al seguente indirizzo: ce@targa.de
Risoluzione dei problemi
È possibile risolvere autonomamente la maggior parte dei problemi avvalendosi della seguente tabella. Se il problema dovesse persistere nonostante queste proposte di soluzione, contattare il nostro servizio telefonico di assistenza (vedere alla pagina 246). Non effettuare autonomamente nessun lavoro di riparazione!
II LED Power/WPS (4) non si accende.
- Verificare che l'interruttore principale (10) sia posizionato su "ON".
- La presa è difettosa o il fusibile è saltato; verificare la presa con un altro apparecchio.
Nessuna connessione wireless al router WLAN
- Si è troppo distanti dal router WLAN, avvicinarsi.
- La funzione WLAN del router WLAN è disabilitata, abilitarla.
Nessuna connessione LAN
- Verificare che il cavo di rete sia correttamente inserito nella presa WAN/LAN (6) o nella presa LAN (7) dell'amplificatore WLAN dualband e nella presa LAN del dispositivo.
Connessione con il tasto WPS non riuscita
- Provare una seconda volta a stabilire una connessione con il tasto WPS.
- Riportare l'amplificatore WLAN dualband allo stato originale al momento dell'acquisto. A tal fine premere il tasto Reset (5) per ca. 3 secondi con un oggetto appuntito e rilasciarlo. I LED si spengono brevemente e l'amplificatore WLAN dualband si riavvia. L'amplificatore WLAN dualband necessita di un determinato periodo di tempo (tempo di avvio) prima di essere pronto all'uso. Attendere ca. 30 secondi prima di utilizzare l'amplificatore WLAN dualband. Successivamente riprovare a stabilire una connessione con il tasto WPS.
- Eliminare sorgenti di interferenza tra l'amplificatore WLAN dualband e il router WLAN.
- L'amplificatore WLAN dualband e il router WLAN sono troppo distanti, avvicinarli.
Il menu di configurazione dell'amplificatore WLAN dualband non viene visualizzato.
- L'indirizzo http://repeater.setup non è stato inserito correttamente nella barra degli indirizzi del browser Internet; verificare e correggere l'inserimento.
- La configurazione dell'amplificatore WLAN dualband è errata. Riportare l'amplificatore WLAN dualband allo stato originale al momento dell'acquisto. A tal fine premere il tasto Reset (5) per ca. 3 secondi con un oggetto appuntito e rilasciarlo. I LED si spengono brevemente e l'amplificatore WLAN dualband si riavvia. L'amplificatore WLAN dualband necessita di un determinato periodo di tempo (tempo di avvio) prima di essere pronto all'uso. Attendere ca. 30 secondi prima di utilizzare l'amplificatore WLAN dualband.
- Verificare che la connessione di rete tra il dispositivo e l'amplificatore WLAN dualband sia stabilita correttamente. Considerare che, dopo la configurazione nel menu, la connessione di rete viene interrotta. Il sistema richiede un po' di tempo per ristabilire la connessione di rete.
Informazioni sulla garanzia e sull'assistenza
Garanzia di TARGA GmbH
con questo apparecchio riceve 3 anni di garanzia a partire dalla data di acquisto. Si prega di conservare lo scontrino fiscale originale come prova d'acquisto. Prima della messa in funzione del prodotto, leggere la documentazione allegata. Se dovesse presentarsi un problema che non si riesce a risolvere con i mezzi indicati, contattare la nostra assistenza clienti. Per ogni richiesta si prega di avere a disposizione il codice articolo o il numero di serie, se esistente. Nel caso in cui non sia possibile trovare una soluzione per via telefonica, tramite la nostra assistenza clienti viene contattata una seconda assistenza, in base alla causa del difetto. Grazie alla garanzia, se dovessero essere riscontrati difetti di materiale o di fabbricazione, il prodotto sarà, a nostra discrezione, riparato o sostituito gratuitamente. La riparazione o sostituzione del prodotto non comporta l'inizio di un nuovo periodo di garanzia. Materiali soggetti a usura come batterie, accumulatori ed elementi illuminanti sono esclusi dalla garanzia.
La garanzia legale nei confronti del venditore sussiste oltre alla presente garanzia e non viene in alcun modo limitata da quest'ultima.
Assistenza
Telefono: 0200 68 97 67
E-Mail: service.IT@targa-online.com
Telefono: 044 - 55 10 057
E-Mail: service.CH@targa-online.com
Telefono: 027 78 11 03
E-Mail: service.MT@targa-online.com
IAN: 274206
Produttore
TARGA
GmbH
Coesterweg 45
59494 SOEST
GERMANY
Content
Introduction.... 250
Intended use.... 251
Supplied items 252
Overview 253
LED indicators 254
Technical data.... 255
- SilverCrest SWV 733 A1
- Avvertenze per l'ambiente e indicazioni di smaltimento.... 241
- Introduzione
- Utilizzo conforme alla destinazione d'uso
- Dotazione
- Panoramica
- Disposizioni di sicurezza
- Condizioni operative
- PERICOLO! Attenzione:
- PERICOLO! Sicurezza di funzionamento
- PERICOLO! Bambini e persone diversamente abili
- PERICOLO! Pericolo di soffocamento.
- PERICOLO! Interfaccia radio
- AVVERTENZA! Cavo
- AVVERTENZA! Manutenzione/Pulizia
- Conservazione in caso di inutilizzo
- Diritto d'autore
- Prima della messa in funzione
- Ripetitore (Repeater)
- Client
- Access Point (AP)
- Messa in funzione
- Impostare modalità
- Modalità Ripetitore (Repeater)
- WPS - La configurazione più semplice
- Configurazione manuale
- Modalità Client
- Modalità Access Point (Modalità Router)
- WPS - Connessione all'Access Point (Modalità Router)
- Connessione manuale all'Access Point
- Menu di configurazione dell'amplificatore WLAN dualband
- Procedura guidata
- Stato
- SSID 2.4G
- SSID AC/5G
- Router
- Canale
- Sicurezza
- Clients
- Indirizzo IP
- Internet
- WiFi
- Impostazioni di base
- WLAN ON/OFF
- SSID
- Tipo di crittografia
- Canale WLAN
- Potenza WLAN
- Impostazioni avanzate 2,4 GHz e WLAN-ac / 5 GHz
- Impostazioni WPS
- Abilita WPS
- Registra WPS
- Impostazioni WAN
- Impostazioni LAN
- DHCP
- Gestione
- Impostazioni password
- Impostazioni fuso orario
- Salva/Ricarica impostazioni
- Interruttore LED
- Esegui upgrade del firmware
- Avvertenze per l'ambiente e indicazioni di smaltimento
- Marchio di conformità
- Risoluzione dei problemi
- II LED Power/WPS (4) non si accende.
- Nessuna connessione wireless al router WLAN
- Nessuna connessione LAN
- Connessione con il tasto WPS non riuscita
- Il menu di configurazione dell'amplificatore WLAN dualband non viene visualizzato.
- Informazioni sulla garanzia e sull'assistenza
- Garanzia di TARGA GmbH
- Assistenza
- Produttore
- Content
Marca : SILVERCREST
Modello : SWV 733 A1
Categoria : Ripetitore Wi-Fi
