Tipo di prodotto	Stazione meteorologica wireless
Modello	WMR 80
Marca	Oregon Scientific
Intervallo temperatura interna	da -5°C a 50°C (23°F a 122°F)
Intervallo temperatura esterna	da -20°C a 60°C (-4°F a 140°F)
Intervallo umidità	dal 25% al 95% RH
Intervallo pressione barometrica	da 700 a 1100 hPa
Intervallo velocità vento	da 0 a 50 m/s (0 a 112 mph)
Misurazione pioggia	da 0 a 9999 mm (0 a 393.7 pollici)
Funzione orologio	Orologio radio-controllato con calendario
Portata wireless	Fino a 100 metri (328 piedi) in spazio aperto
Display	LCD con retroilluminazione
Alimentazione (stazione base)	4 batterie AA 1.5V (non incluse)
Alimentazione (sensori)	2 batterie AA 1.5V ciascuna (non incluse)
Dimensioni (stazione base)	160 x 110 x 30 mm (6.3 x 4.3 x 1.2 pollici)
Peso (stazione base)	250 g (8.8 oz) senza batterie
Numero di sensori esterni supportati	Fino a 5 (temperatura/umidità)
Manutenzione	Pulire con panno morbido asciutto; evitare liquidi
Sicurezza	Non esporre a temperature estreme o umidità
Disponibilità ricambi	Sensori e alimentatore AC disponibili separatamente opzionali
Informazioni generali	Icone previsioni meteo con allerta tempesta

Domande frequenti - WMR 80 OREGON SCIENTIFIC

Come si configura la stazione meteorologica WMR 80?

Inserire le batterie nella stazione base e nei sensori. I sensori si sincronizzeranno automaticamente con la stazione base. Fare riferimento al manuale per le istruzioni di montaggio dettagliate.

Perché il mio sensore esterno non mostra dati?

Verificare che il sensore sia nel raggio d'azione (fino a 100m in spazio aperto) e che le batterie siano nuove. Provare a resettare il sensore rimuovendo e reinserendo le batterie.

Come si cambiano le batterie nel sensore?

Aprire il vano batterie del sensore, sostituire con 2 nuove batterie AA. Assicurarsi della corretta polarità. Il sensore si risincronizzerà automaticamente.

Cosa indica la lettura della pressione barometrica?

La pressione barometrica indica la pressione atmosferica. La pressione in aumento di solito significa tempo in miglioramento, mentre la pressione in calo indica l'avvicinarsi di tempeste.

Posso collegare più di un sensore esterno?

Sì, il WMR 80 supporta fino a 5 sensori di temperatura/umidità. Ogni sensore deve essere impostato su un canale diverso (1-5) utilizzando l'interruttore del canale.

Come si resetta la stazione meteorologica?

Rimuovere tutte le batterie dalla stazione base e dai sensori. Attendere 30 secondi, quindi reinserire le batterie. Questo cancellerà tutti i dati e forzerà una nuova sincronizzazione.

Perché l'ora non si aggiorna automaticamente?

L'orologio radio-controllato richiede un segnale forte dal trasmettitore dell'ora atomica. Posizionare la stazione base vicino a una finestra di notte per una migliore ricezione. È anche possibile impostare l'ora manualmente.

Quanto sono accurate le letture della temperatura?

La precisione della temperatura interna è ±1°C, quella esterna è ±2°C in condizioni normali. Assicurarsi che i sensori siano posizionati lontano dalla luce solare diretta e da fonti di calore.

Cosa significano le icone delle previsioni meteo?

Le icone mostrano condizioni di sole, parzialmente nuvoloso, nuvoloso, pioggia e tempesta in base alle tendenze della pressione barometrica. La previsione è per le prossime 12-24 ore, non per le condizioni attuali.

Come si pulisce la stazione meteorologica?

Utilizzare un panno morbido leggermente umido per pulire il display e i sensori. Non utilizzare prodotti chimici aggressivi né immergere in acqua. Assicurarsi che il dispositivo sia asciutto prima dell'uso.

MANUALE UTENTE WMR 80 OREGON SCIENTIFIC

Stazione Meteo PRO base

Modello: WMR80 / WMR80A

MANUALE PER L'UTENTE

INDICE

Introduzione....1

Contenuto della Confezione....1

Unità Principale....1

Anemometro....1

Termoigrometro 2

Pluviometro 2

Accessori e Sensori 2

Panoramica 2

Vista Anteriore 2

Vista Posteriore....2

Display LCD 3

Anemometro remoto 4

Pluviometro 4

Sensore termoigrometro 4

Operazioni Preliminari 4

Installazione dell'anemometro remoto 4

Installazione del Sensore termoigrometro remoto.....5

Installazione del Pluviometro 5

Installazione del Unità Principale 6

Ricezione dell'ora....6

Orologio e Calendario....7

Fasi Lunari 7

Funzione di alternanza automatica delle

informazioni visualizzate 7

Previsioni Meteorologiche....7

Temperatura e Umidità....7

Tendenza di Temperatura e Umidità 8

Indice di raffreddamento / direzione / velocità del vento...8

Indice UV / Barometro / Precipitazioni....9

Indice UV....9

Barometro 9

Precipitazioni....9

Retroilluminazione 10

Funzione Reset....10

Specifiche Tecniche 10

Precauzioni 11

Informazioni su Oregon Scientific 11

Dichiarazione di Conformita' UE....11

INTRODUZIONE

Grazie per aver scelto la Stazione meteo professionale (WMR80 / WMR80A) di Oregon Scientific™.

L'unità principale è compatibile con sensori addizionali opzionali.

I sensori con questo logo 3.0 sono compatibili con questa unità.

NOTA Si consiglia di tenere questo manuale a portata di mano durante l'utilizzo del prodotto. Il manuale contiene pratiche istruzioni dettagliate, dati tecnici e avvertenze che è necessario conoscere.

CONTENUTO DELLA CONFEZIONE

UNITÀ PRINCIPALE

1 unità principale

1 sensore di direzione del vento (1 segnavento sopra e 1 anemometro sotto)

1 connettore per il sensore

2 batterie UM-3 / AA da 1,5V

4 viti di tipo A

1 bulloni rotondi a U

TERMOIGROMETRO

1 sensore di temperatura e umidità

1 staffa per montaggio a parete

1 x supporto da tavolo

1 raccoglitore di acqua piovana

4 viti di tipo B

Questo prodotto può funzionare con un numero massimo di 3 sensori contemporaneamente per rilevare la temperatura esterna, l'umidità relativa e i dati sui raggi UV (con sensore remoto opzionale) in diverse posizioni.

È possibile acquistare separatamente sensori remoti senza fili aggiuntivi come quelli sottoelencati. Per ulteriori informazioni, rivolgersi al proprio rivenditore.*

• Pannello solare STC800 collegabile all'anemometro
  • Termoigrometro THGR800 (3 canali)
  • Termoigrometro THGR810 (10 canali)
• Sensore raggi UV UVN800
  * Caratteristiche e accessori non disponibili in tutti i paesi.

PANORAMICA

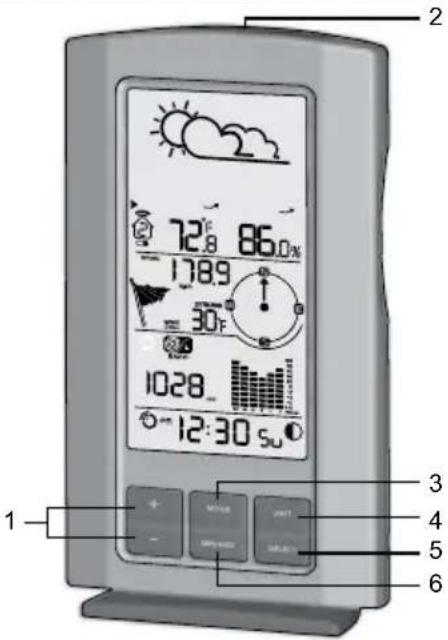

VISTA ANTERIORE

1. • / -: consente di aumentare / diminuire i valori dell'impostazione selezionata e di alternare i canali interno ed esterno
2. LIGHT: consente di attivare la retroilluminazione
3. MODE: consente di passare alle diverse modalità di visualizzazione / impostazioni, di impostare l'ora e l'altitudine e di attivare la ricerca automatica
4. UNIT: consente di selezionare l'unità di misura per la visualizzazione delle informazioni
5. SELECT: consente di spostarsi tra le diverse aree
6. MIN / MAX: consente di leggere le rilevazioni memorizzate delle massime / minime e di cancellarle

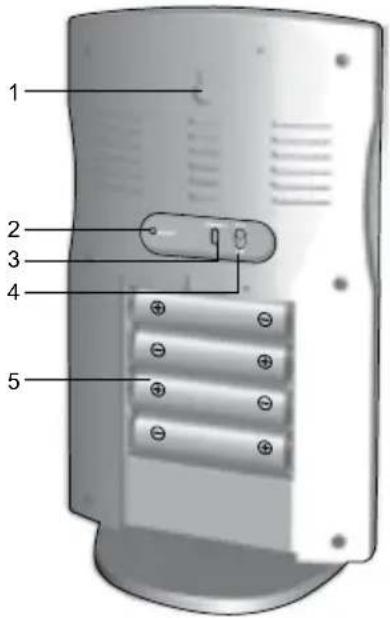

VISTA POSTERIORE

1. Foro per fissaggio a parete
2. RESET: ripristina i valori predefiniti dell'unità

3. SEARCH: cerca i sensori o il segnale per l'orologio radiocontrollato

4. EU / UK: Consente di selezionare il segnale radio più vicino (solo il modello WMR80)

5. Vano batterie

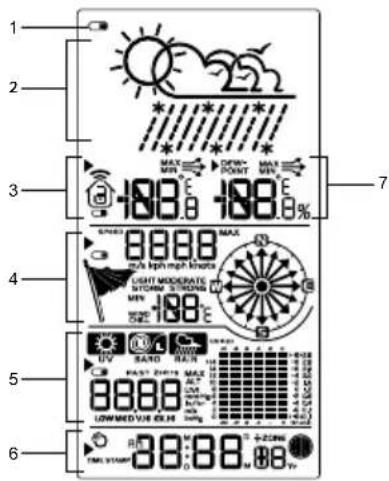

DISPLAY LCD

1. Batteria del sensore esterno remoto in esaurimento
2. Area previsioni meteorologiche
3. Area temperatura
4. Area velocità del vento / direzione del vento / indice di raffreddamento
5. Area indice UV / barometro / precipitazioni
6. Area orologio / calendario / fasi lunari
7. Area umidità / punto di rugiada

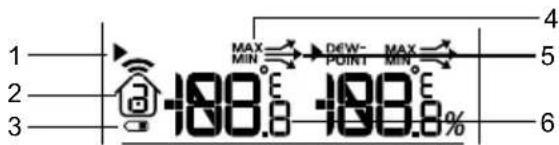

Area temperatura

1. Icona dell'area selezionata
2. Vengono visualizzate la temperatura e l'umidità interna / esterna del canale
3. Batteria del sensore termoigrometro in esaurimento
4. Indica che è visualizzata la temperatura MAX / MIN
5. Tendenza della temperature
6. Temperatura (°C / °F)

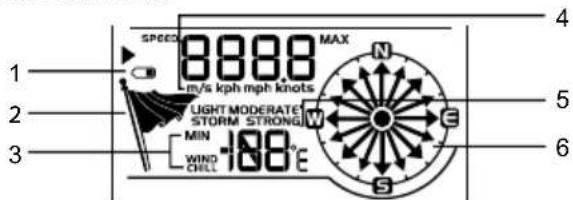

Area velocità del vento / direzione del vento / indice di raffreddamento

1. Batteria dell'anemometro in esaurimento
2. Indicatore del livello di velocità del vento

3. Indica che è visualizzato l'indice di raffreddamento minimo

4. Rilevazione della velocità del vento (m/s, k/h, m/h o nodi)

5. Descrizione del livello di velocità del vento
6. Visualizzazione della direzione del vento

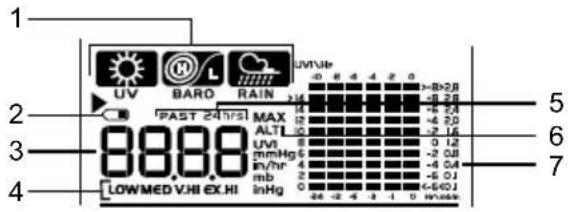

Area indice UV / barometro / precipitazioni

1. Indica che vengono visualizzate le rilevazioni di indice UV / barometro / precipitazioni
2. Batteria del pluviometro / del sensore esterno dei raggi UV in esaurimento
3. Indice UV / pressione barometrica (mmHg, inHg oppure mb) / rilevazioni precipitazioni (in / h oppure mm / h)
4. Indicatore del livello dell'indice dei raggi UV
5. Indica che vengono visualizzate le precipitazioni delle precedenti 24 ore
6. Indica che è visualizzato l'indice UV massimo
7. Visualizzazione sul grafico a barre di indice UV / pressione barometrica / dati storici delle precipitazioni

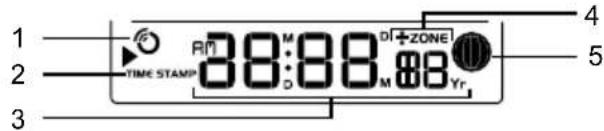

Area orologio / calendario / fase lunare

1. Ricezione radio dell'ora
2. Indica il riferimento temporale dei dati visualizzati
3. Ora / data / calendario
4. Differenza di fuso orario
5. Fase lunare

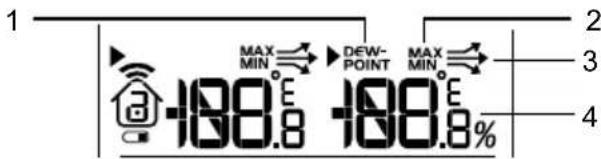

Area umidità / punto di rugiada

1. Indica che sono visualizzati il livello del punto di rugiada e la temperatura
2. Indica che sono visualizzati l'umidità MAX / MIN e il livello del punto di rugiada
3. Tendenza dell'umidità
4. Rilevazione dell'umidità

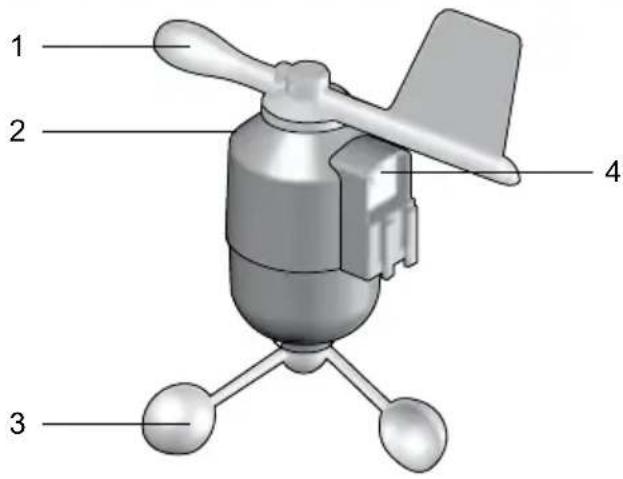

ANEMOMETRO REMOTO

1. Direzione del vento
2. Involucro del segnavento
3. Anemometro
4. Ingresso alimentazione solare

PLUVIOMETRO

Base e imbuto:

1. Indicatore LED

2. Foro RESET

3. °C / °F: consente di selezionare l'unità di misura della temperatura
4. Levetta CHANNEL
5. Vano batterie

OPERAZIONI PRELIMINARI

INSTALLAZIONE DELL'ANEMOMETRO REMOTO

L'anemometro rileva la velocità e la direzione del vento.

Il sensore funziona a batterie. Esso è in grado di trasmettere dati all'unità principale senza l'utilizzo di fili, entro un campo d'azione di circa 100 metri in campo aperto.

IMPORTANTE Verificare che il sensore del vento sia orientato verso il nord per ottenere rilevazioni precise.

NOTA Il sensore deve inoltre essere collocato in uno spazio aperto, lontano da alberi e da altre ostruzioni.

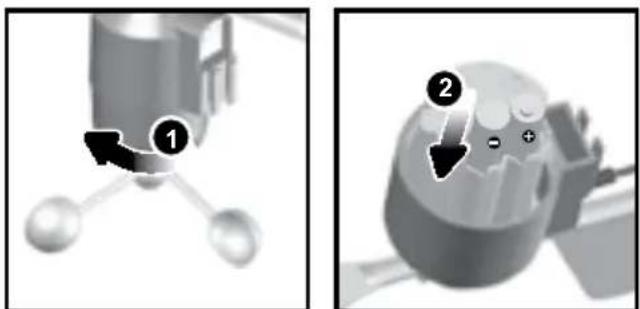

Inserimento delle batterie:

1. Svitare con cura l'anemometro dal sensore di direzione del vento.
2. Inserire le batterie rispettando le polarità (+ / -) e riposizionare l'anemometro. Premere RESET dopo ogni sostituzione di batteria.

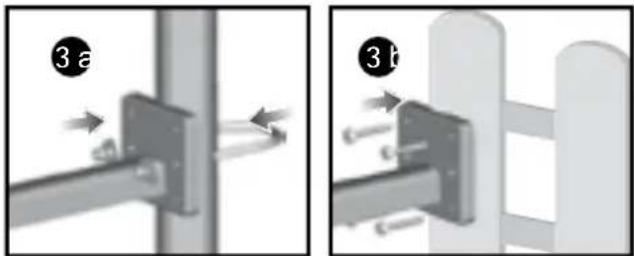

1. Fissare il connettore del sensore nel punto desiderato:

a. Allineare la parte posteriore del connettore del sensore con un palo preesistente. Fissare inserendo le estremità del bullone a U nei fori sul connettore del sensore e assicurandolo con ranelle e bulloni.

OPPURE

b. Inserire 4 viti di tipo A nei fori del connettore del sensore. Fissare saldamente in posizione, ad es. su un recinto.

1. Fissare il segnavento sull'estremità più piccola del connettore del sensore.

NOTA Utilizzare batterie alcaline in caso di uso prolungato e batterie al litio in ambienti con temperature inferiori allo 0.

INSTALLAZIONE DEL SENSORE TERMOIGROMETRO REMOTO

L'unità principale è in grado di ricevere dati da un numero massimo di 3 sensori remoti, posizionati su tre diversi canali. La selezione del canale sul sensore remoto deve essere effettuata tramite l'apposito selettore posto nel vano batterie.

Impostazione del sensore remoto:

1. Aprire il coperchio della batteria facendolo scorrere.
2. Utilizzare il commutatore di canale per selezionare un canale (1, 2, 3). Verificare di utilizzare un canale diverso per ciascun sensore.
3. Inserire le batterie facendo corrispondere i poli (+ / -).
4. Premere RESET dopo ogni sostituzione di batteria.
5. Chiudere il coperchio del vano batteria.

NOTA Installare le batterie nel sensore a distanza prima dell'unità principale.

1. Avviare una ricerca del in sensore nell'unità principale per iniziare la rilevazione dei dati sulla temperatura / umidità dal sensore.

1. Collocare il sensore nella posizione desiderata mediante il supporto per fissaggio a parete.

NOTA Utilizzare batterie alcaline in caso di uso prolungato e batterie al litio in ambienti con temperature inferiori allo 0.

INSTALLAZIONE DEL PLUVIOMETRO

Il pluviometro raccoglie la pioggia e rileva le precipitazioni totali di un dato periodo di tempo. Il sensore è in grado di trasmettere in maniera remota i dati all'unità principale.

L'unità principale e il pluviometro devono essere posizionati entro un campo effettivo di circa 100 metri in uno spazio aperto.

Il pluviometro deve essere montato in posizione orizzontale, a circa 1 metro dal terreno, in uno spazio aperto, lontano da alberi e da altre ostruzioni, così da consentire alla pioggia di cadere in modo naturale, garantendo una rilevazione precisa.

Installazione del pluviometro:

1. Togliere le viti e far scorrere la copertura verso l'alto.
2. Inserire le batterie (2 di tipo UM-3 / AA), rispettando le polarità (+ / -). Premere RESET dopo ogni sostituzione di batteria.

1. Rimuovere il nastro adesivo che blocca l'imbuto.

Verifica dell'orizzontalità:

Versare delle gocce d'acqua sulla croce presente sulla base dell'imbuto per verificarne l'orizzontalità.

Se il pluviometro è orizzontale, l'acqua si depositerà al centro della croce.

Se l'acqua rimane sui punti da 1 a 4, il pluviometro non è orizzontale.

Se necessario, regolare il livello agendo sulle viti poste sui piedini di appoggio, come mostrato nella illustrazione.

NOTA Per ottenere i migliori risultati, verificare che la base sia orizzontale per consentire il massimo scolo della pioggia raccolta.

INSTALLAZIONE DELL' UNITA' PRINCIPALE

NOTA Inserire le batterie nel sensore remoto, dopo averle inserite nell'unità principale, rispettando le polarità (+ e -).

1. Staccare il supporto da tavolo estraendolo dalla stazione base.
2. Far scorrere la copertura del vano batterie fino ad aprirlo.

1. Inserire le batterie, rispettando le polarità indicate (+ / -).
2. Premere RESET dopo ogni sostituzione di batteria.
3. Chiudere il coperchio del vano batterie.
4. Riposizionare il supporto da tavolo reinserendolo nella stazione base.

NOTE Non utilizzare batterie ricaricabili. Con questo prodotto si consiglia di utilizzare batterie alcaline per prestazioni prolungate.

NOTE Non esporre le batterie ad eccessive fonti di calore, quali sole o fuoco.

L'icona dell'indicatore della batteria ☐ può apparire nelle seguenti aree:

AREA SIGNIFICATO
Area previsioni meteorologiche	La batteria della stazione è in esaurimento.
Area temperatura ed umidità	Il canale visualizzato indica il sensore esterno la cui batteria è in esaurimento.
Area velocità del vento / direzione del vento / Indice di raffreddamento	La batteria dell'anemometro è in esaurimento.
Area indice UV / barometro / precipitazioni	La batteria del sensore UV / del pluviometro è in esaurimento.

RICEZIONE DELL'ORA

Questo prodotto è progettato per sincronizzare automaticamente il proprio orologio-calendario quando si trova nel raggio di un segnale radio:

WMR80:

• EU: segnale DCF-77: entro 1500km da Francoforte, Germania.
- UK: segnale MSF-60: entro 1500km da Anthorn, Inghilterra.

WMR80A:

- Segnale WWVB-60: entro 3200 km da Fort Collins, Colorado.

Solo per il modello WMR80 – spostare la levetta EU / UK sull'impostazione corretta in base alla propria posizione. Premere RESET ad ogni modifica dell'impostazione selezionata.

Quando è in corso la ricerca di un segnale, l'icona della ricezione lampeggia. Se il segnale radio è debole, possono occorrere fino a 24 ore per riceverne uno valido.

L'icona 📍 indica lo stato della ricezione del segnale dell'orologio.

ICONA SIGNIFICATO
	L'ora è sincronizzata.La ricezione del segnale è forte
	L'ora non è sincronizzata.La ricezione del segnale è debole

Per attivare (e forzare la ricerca di segnale) / disattivare la ricezione radio (sincronizzazione dell'orologio):

1. Premere SELECT per passare all'Area orologio / calendario / fasi lunari. L'icona ▶ lampeggerà accanto all'area.
2. Tenere premuto SEARCH.

L'icona appare quando è attiva la funzione di ricezione del segnale di radiocontrollo.

NOTA Per una migliore ricezione, il prodotto deve essere collocato su una superficie piana e non metallica, vicino a una finestra. La stazione deve essere posizionata lontano da elettrodomestici, e non deve essere spostata quando è in corso la ricerca di segnale.

OROLOGIO E CALENDARIO

Per impostare l'orologio manualmente:

(È necessario impostare l'orologio e il calendario solo se è stata disattivata la ricezione radio dell'ora)

1. Premere SELECT per passare all'Area orologio. L'icona ▶ lampeggerà accanto all'area.
2. Tenere premuto MODE per modificare le impostazioni dell'orologio. L'impostazione lampeggerà.
3. Premere + / - per aumentare / diminuire il valore dell'impostazione.
4. Premere MODE per confermare.
5. Ripetere le fasi da 3 a 4 per impostare differenza di fuso orario (+ / -23 ore), formato dell'ora 12 / 24 ore, ora, minuto, anno, formato data / mese, mese, data e lingua del giorno della settimana.

NOTA Se si immette il valore +1 nell'impostazione del fuso orario, verrà visualizzata la propria ora locale più un'ora.

Se ci si trova negli Stati Uniti (solo per il modello WMR80A) impostare l'orologio come segue:

0 per la zona del Pacífico

+1 per la zona delle montagne

+2 per la zona Centrale

+3 per la zona Orientale

NOTA Il giorno della settimana è disponibile in inglese, francese, tedesco, italiano, spagnolo e russo.

Per modificare la visualizzazione dell'orologio:

1. Premere SELECT per passare all'Area orologio.

L'icona ▶ lampeggerà accanto all'area.

1. Premere MODE per scorrere tra le opzioni:

2. Orologio con secondi

3. Orologio con giorno della settimana
4. Calendario

FASI LUNARI

Perché questa funzione sia attiva, deve essere impostato il calendario (v. il paragrafo Orologio e calendario).

	Luna nuova Luna piena
	Falce di luna crescente		Luna calante
	Primo quarto Ultimo quarto
	Luna crescente		Falce di luna calante

	Luna nuova Luna piena
	Falce di luna crescente
	Primo quarto Ultimo quarto
	Luna crescente

FUNZIONE DI ALTERNANZA AUTOMATICA DELLE INFORMAZIONI VISUALIZZATE

Per attivare la funzione di alternanza automatica delle informazioni visualizzate relative a temperatura e umidità esterna:

1. Premere SELECT per passare all'Area Temperatura e umidità. L'icona ▶ lampeggerà accanto all'area.
2. Tenere premuto MODE per attivare la funzione automatica. La visualizzazione di temperatura e umidità passerà da interna a ch1 fino a ch3.
3. Premere un tasto qualsiasi per interrompere la ricerca automatica.

NOTA Il canale 1 viene usato per il sensore di temperatura e umidità esterne. I sensori aggiuntivi di temperatura e umidità possono utilizzare altri canali.

PREVISIONI METEOROLOGICHE

La visualizzazione delle previsioni del tempo sulla parte superiore del display si riferisce alle successive 12-24 ore, entro un raggio di 30-50 km (19-31 miglia).

Area previsioni meteorologiche

ICONA DESCRIZIONE
	Sereno
	Parzialmente nuvoloso
	Nuvoloso
	Pioggia
	Neve

TEMPERATURA E UMIDITÀ

La stazione meteorologica indica le rilevazioni interne ed esterne di:

1. Temperatura / umidità relativa (corrente / massima / minima)
2. Linea della tendenza
3. Indice di raffreddamento (corrente / minimo) e livello del punto di rugiada (corrente / massimo / minimo)

La stazione può collegarsi ad un numero massimo di 3 sensori remoti.

NOTA Il canale 1 è dedicato alla temperatura e all'umidità esterna.

indica a quale sensore remoto appartengono i dati visualizzati.

L'icona 📋 appare quando vengono visualizzati i dati interni.

La memoria temporale registra data e ora al momento dell'archiviazione in memoria delle rilevazioni di temperatura e umidità.

Per selezionare l'unità di misura della temperatura:

Premere UNIT per selezionare °C / °F.

NOTA L'unità di tutte le visualizzazioni della temperatura verrà modificata simultaneamente.

Visualizzazione delle rilevazioni della temperatura (temperatura corrente / minima / massima)

1. Premere SELECT per passare all'Area temperatura. L'icona ▶ lampeggerà accanto all'area.
2. Premere + / - per selezionare il canale.
3. Premere MIN / MAX per alternare le visualizzazioni corrente / MAX / MIN.

Visualizzazione delle rilevazioni dell'umidità (umidità, punto di rugiada):

1. Premere SELECT per passare all'Area umidità. L'icona ▶ lampeggerà accanto all'area.
2. Premere + / - per selezionare il canale.
3. Premere ripetutamente MODE per alternare le visualizzazioni di umidità e punto di rugiada.
4. Premere MIN / MAX per alternare le visualizzazioni corrente / MAX / MIN.

Il riferimento temporale viene visualizzato conformemente nell'Area orologio.

Per cancellare i dati memorizzati e il riferimento temporale di temperatura, umidità e punto di rugiada:

Nell'Area temperatura o umidità, tenere premuto MIN / MAX per cancellare le rilevazioni.

NOTA Il punto di rugiada indica a che temperatura si forma la condensa.

TENDENZA DI TEMPERATURA E UMIDITÀ

Le linee di tendenza vengono visualizzate accanto alle rilevazioni di temperatura e umidità. La tendenza viene indicata come segue:

IN AUMENTO STABILE IN DIMINUZIONE

→

→

→

INDICE DI RAFFREDDAMENTO / DIREZIONE / VELOCITÀ DEL VENTO

L'unità principale fornisce informazioni sulla velocità e sulla direzione del vento. Per leggere la direzione del vento, trovare il punto della bussola indicato da

La memoria temporale registra la data e l'ora al momento dell'archiviazione in memoria delle rilevazioni relative alla velocità del vento.

Per selezionare l'unità di misura della velocità del vento:

Premere UNIT per alternare:

• Metri al secondo (m / s)
• Kilometri orari (kph)
• Miglia orarie (mph)
• Nodi (knots)

L'intensità del vento viene visualizzata mediante una serie di icone:

ICONA	INTENSITÀ	DESCRIZIONE
N/A <2 mph (<4km/h)
Leggera 2-8 mph (3~13 km/h)
Moderata 9-25 mph (~14-41 km/h)
Porte 26-54 mph (~42-87 km/h)
Pempesta >55 mph (>88 km/h)

Visualizzazione della velocità massima del vento e dell'indice di raffreddamento minimo:

1. Premere SELECT per passare all'Area velocità del vento / direzione del vento e indice di raffreddamento. L'icona ▶ lampeggerà accanto all'area.
2. Premere MIN / MAX per alternare le visualizzazioni di velocità del vento corrente / MAX e di indice di raffreddamento corrente / MIN.

Il riferimento temporale viene visualizzato conformemente nell'Area orologio.

Cancellazione delle rilevazioni dell'indice di raffreddamento minimo e della velocità massima del vento:

1. Premere SELECT per passare all'Area velocità del vento / direzione del vento e indice di raffreddamento. L'icona ▶ lampeggerà accanto all'area.
2. Premere ripetutamente MIN / MAX finché non viene visualizzato l'indice di raffreddamento minimo o la velocità del vento massima.
3. Tenere premuto MIN / MAX per cancellare le rilevazioni.

NOTA L'indice di raffreddamento è basato sulla combinazione degli effetti di temperatura e velocità del vento. L'indice di raffreddamento visualizzato è calcolato unicamente in base ai sensori del Canale 1.

INDICE UV / BAROMETRO / PRECIPITAZIONI

La stazione meteorologica funziona con un sensore di raggi UV (opzionale) e con un pluviometro. La stazione è in grado di memorizzare e visualizzare i dati storici delle ultime 10 ore relativamente all'indice UV, e delle ultime 24 ore relativamente alle rilevazioni delle precipitazioni e della pressione barometrica.

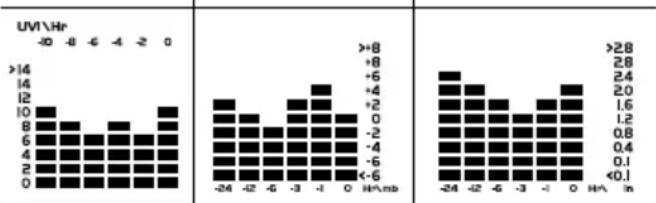

UVI BAROMETRO PRECIPITAZIONI

Il grafico a barre indica i dati attuali e storici delle rilevazioni relative a indice UV, pressione barometrica e precipitazioni.

NOTA Il numero indicato sull'asse orizzontale (Hr) indica quanto tempo prima è stata rilevata ciascuna misurazione (es. 2 ore fa, 3 ore fa, etc.)

Per visualizzare le rilevazioni UV / barometro / precipitazioni:

1. Premere SELECT per passare all'Area UV / barometro / precipitazioni. L'icona ▶ lampeggerà accanto all'area.
2. Premere MODE per alternare le rilevazioni dell'indice UV, del barometro e delle precipitazioni. Apparirà l'icona corrispondente:

UVI BAROMETRO PRECIPITAZIONI

Per selezionare l'unità di misura per le rilevazioni del barometro e delle precipitazioni:

Nell'Area UV / barometro / precipitazioni, premere UNIT per alternare:

• per il barometro: millimetri di mercurio (mmHg), pollici di mercurio (inHg), millibar per ettopascal (mb).
  • per le precipitazioni: millimetri (mm), pollici (in), pollici per ora (in / h) e millimetri per ora (mm / h).

INDICE UV

I livelli dell'indice UV sono i seguenti:

INDICE UV LIVELLO DI RISCHIO ICONA
0-2 Basso		LOW
3-5 Moderato		MED
6-7 Alto		HI
8-10 Molto alto		V.HI
11 e oltre	Estremamente alto	EX.HI

Visualizzazione della rilevazione UV massima:

1. Premere SELECT per passare all'Area UV / barometro / precipitazioni. L'icona ▶ lampeggerà accanto all'area.
2. Premere ripetutamente MODE per selezionare la visualizzazione UV.
3. Premere MIN / MAX per alternare le visualizzazioni indice UV corrente / MAX.

La marca temporale viene visualizzata conformemente nell'Area orologio.

Cancellazione della rilevazione massima UV:

1. Premere SELECT per passare all'Area UV / barometro / precipitazioni. L'icona ▶ lampeggerà accanto all'area.
2. Premere ripetutamente MODE per selezionare la visualizzazione UV.
3. Tenere premuto MIN / MAX per cancellare le rilevazioni.

BAROMETRO

Per impostare la compensazione del livello di altitudine per le rilevazioni barometriche:

1. Premere SELECT per passare all'Area UV / barometro / precipitazioni. L'icona ▶ lampeggerà accanto all'area.
2. Premere ripetutamente MODE per selezionare la visualizzazione della pressione.
3. Tenere premuto MODE per entrare nelle impostazioni dell'altitudine.
4. Premere + / - per aumentare / diminuire il valore dell'impostazione.
5. Premere MODE per confermare l'impostazione.

PRECIPITAZIONI

Visualizzazione dei dati storici delle precipitazioni dell'ora attuale e di quelle delle ultime 24 ore:

1. Premere SELECT per passare all'Area UV / barometro / precipitazioni. L'icona ▶ lampeggerà accanto all'area.
2. Premere ripetutamente MODE per selezionare la visualizzazione delle precipitazioni.
3. Premere ripetutamente MIN / MAX per alternare tra le precipitazioni correnti o delle ultime 24 ore.

RETROILLUMINAZIONE

Premere LIGHT per attivare la retroilluminazione per 5 secondi.

FUNZIONE RESET

Premere RESET per ripristinare le impostazioni predefinite dell'unità.

SPECIFICHE TECNICHE

UNITÀ PRINCIPALE

Dimensioni 190 x 104 x 70 mm

(L × P × H)

Peso 260g senza batteria

Alimentazione 2 batterie UM-3 (AA) da 1,5V

BAROMETRO

Unità barometrica mb, inHg e mmHg

Campo di 700 – 1050mb/hPa

misurazione

Precisione +/- 10 mb/hPa

Risoluzione 1mb (0.0 inHg)

Impostazione altitudine Livello del mare Impostazione dell'utente per compensazione

Visualizzazione Sereno, parzialmente nuvoloso, informazioni nuvoloso, piovosa e neve

meteorologiche

Memoria Dati storici e grafico a barre delle ultime 24 ore

TEMPERATURA INTERNA

Unità di misura °C / °F

temperatura

Campo visualizzato -50°C a 70°C

Campo di 0°C a 50°C

misurazione

Memoria Temperatura attuale, minima

e massima

Punto di rugiada con min

e max

UMIDITÀ RELATIVA INTERNA

Campo visualizzato da 2% a 98%

Campo di operatività da 25% a 90%

Risoluzione 1%

Precisione 25% - 40%: +/- 7%

40% - 80%: +/- 5%

80% - 90%: +/- 7%

Memoria Attuale, min. e max.

OROLOGIO RADIOCONTROLLATO / ATOMICO

Sincronizzazione Automatica o disattivata

Visualizzazione ora HH:MM:SS

Formato ora 12h AM/PM oppure 24h

Calendario GG/MM o MM/GG

Giorno della (E, G, F, I, S, R)

settimana in 6

lingue

ANEMOMETRO REMOTO

Dimensioni 178 x 76 x 214 mm

(L × P × H)

Peso 100 g senza batteria

Unità di misura m/s, kph, mph, knots (nodi)

vento

Precisione della 2 m/s \~ 10 m/s (+/- 3 m/s)

velocità 10 m/s \~ 56 m/s (+/- 10%)

Indicazione della 16 posizioni

direzione

Trasmissione del Ogni 56 secondi circa

segnale di velocità

del vento

Memoria Velocità max del vento

Alimentazione 2 batterie UM-3 (AA) da 1,5V

SENSORE TERMOIGROMETRO

Dimensioni 92 x 60 x 20 mm

(L x P x H) (3.6 x 2.4 x 0.79")

Peso 62 g senza batteria

Campo di misurazione Da 5% a 95%

dell'umidità

Unità di misura °C / °F

temperatura

Campo di misurazione da -30°C a 60°C

temp. esterna

Frequenza RF 433MHz

Campo di Fino a 100 metri senza

trasmissione ostruzioni

Trasmissione Ogni 102 secondi circa

Num. canali 3

Batterie 2 di tipo UM-4 (AAA) da 1,5V

PLUVIOMETRO REMOTO

Dimensioni 114 x 114 x 145 mm

(L × P × H)

Peso 241 g senza batteria

Unità di misura mm/h e in/h

delle precipitazioni

Campo di da 0 mm/h a 9999 mm/h

trasmissione

Risoluzione 1 mm/h

Precisione < 15 mm/h: +/- 1 mm

da 15 mm a 9999 mm:

+/- 7%

Memoria Ultime 24 ore ogni ora

dall'ultimo azzeramento della

memoria

Alimentazione 2 batterie UM-3 (AA) da 1,5V

PRECAUZIONI

• Non sottoporre il prodotto a forza eccessiva, urti, polvere, sbalzi eccessivi di temperatura o umidità.
• Non otturare i fori di aerazione con oggetti come giornali, tende, etc.
• Non immergere l'unità in acqua. Se si versa del liquido sul prodotto, asciugarlo immediatamente con un panno morbido e liscio.
  • Non pulire l'unità con materiali abrasivi o corrosivi.
• Non manomettere i componenti interni. In questo modo si invalida la garanzia.
• Utilizzare solo batterie nuove. Non mescolare batterie nuove con batterie vecchie.
• Le immagini del manuale possono differire dalla realtà.
• Al momento dello smaltimento del prodotto, utilizzare la raccolta differenziata.
• Oregon Scientific declina ogni responsabilità per eventuali danni alle finiture causati dal posizionamento del prodotto su determinati tipi di legno. Consultare le istruzioni fornite dal fabbricante del mobile per ulteriori informazioni.
• Il contenuto di questo manuale non può essere ristampato senza l'autorizzazione del fabbricante.
• Non smaltire le batterie vecchie come rifiuto non differenziato. È necessario che questo rifiuto venga smaltito mediante raccolta differenziata per essere trattato in modo particolare.
• Alcune unità sono dotate di una striscia di sicurezza per le batterie. Rimuovere la striscia dal vano batterie prima del primo utilizzo.

NOTA Le specifiche tecniche del prodotto e il contenuto del manuale per l'utente possono essere modificati senza preavviso.

NOTA Caratteristiche e accessori non disponibili in tutti i paesi. Per ulteriori informazioni, rivolgersi al proprio rivenditore.

INFORMAZIONI SU OREGON SCIENTIFIC

Per avere maggiori informazioni sui nuovi prodotti Oregon Scientific visita il nostro sito internet www.oregonscientific.it, dove potrai trovare tutte le informazioni di cui hai bisogno, o collegati a www.oregonscientificstore.it.

Per ricerche di tipo internazionale puoi visitare invece il sito www2.oregonscientific.com/about/international.asp.

DICHIARAZIONE DI CONFORMITA' UE

Con la presente Oregon Scientific dichiara che questo prodotto (WMR80 / WMR80A) è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE. Una copia firmata e datata della Dichiarazione di Conformità è disponibile, su richiesta, tramite il servizio clienti della Oregon Scientific.

PAESI CONFORMI ALLA DIRETTIVA R&TTE

Tutti i Paesi UE, Svizzera CH

e Norvegia N

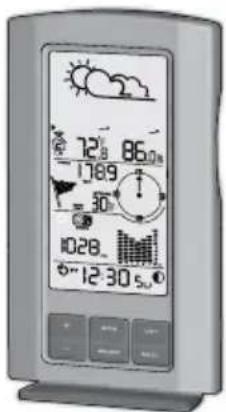

Volledige Draadloze Weerstationkit Model: WMR80 / WMR80A

HANDLEIDING

INHOUD

Introductie....1
