MANUALE UTENTE QDISK ARCHOS

Guida rapida per l'installazione di QDISK

[phone] [phone] Garanzia e responsabilità limitata Questo prodotto è venduto con una garanzia limitata e specifici rimedi sono disponibili per l’acquirente originale nel caso che il prodotto non sia conforme a tale garanzia. La responsabilità del produttore può essere ulteriormente limitata dal contratto di vendita. In generale, il produttore non è responsabile di danni al prodotto causati da disastri naturali, incendi, scariche statiche, uso improprio o illecito, negligenza, installazione o manutenzione non corretta, riparazione non autorizzata, modifiche o incidenti. In nessun caso il produttore è responsabile della perdita dei dati memorizzati sui supporti del disco. IL PRODUTTORE NON È RESPONSABILE DI DANNI SPECIALI, ACCIDEN TALI O INDIRETTI ANCHE SE PREVENTIVAMENTE INFORMATO DELLA POSSIBILITÀ DI TALI DANNI. Per informazioni complete sui diritti forniti dalla garanzia, sui rimedi e sulla limitazione della responsabilità, fare riferimento al contratto di vendita. Inoltre, la garanzia non si applica a: Danni o problemi derivanti da utilizzo improprio o illecito, incidenti, modifiche, tensione o corrente elettrica non corretta. Prodotti con etichetta del numero di serie o sigillo di garanzia danneggiato o manomesso. Prodotti senza garanzia o etichetta del numero di serie. Batterie o altri articoli di consumo forniti con l’apparecchiatura. Avvertenze e istruzioni per la sicurezza ATTENZIONE Per evitare il rischio di scosse elettriche, l’unità deve essere aperta solo da personale di assistenza qualificato. Spegnere e scollegare il cavo di alimentazione prima di aprire l’unità. AVVERTENZA Per evitare incendi o scosse elettriche, non esporre l’unità alla pioggia o all’umidità. L’utilizzo di questo prodotto è personale. La copia di CD o il caricamento di file di immagini, video o musica per la vendita o altri scopi commerciali costituisce una violazione della legge sui diritti d’autore. Dichiarazione di avvertenza FCC Conformità FCC Questa apparecchiatura è stata sottoposta a verifica e trovata conforme ai requisiti relativi ad un dispositivo digitale di Classe B, ai sensi della sezione 15 delle norme FCC. Tali requisiti sono mirati alla protezione contro interferenze dannose in un’installazione domestica. Questa apparecchiatura genera, ut ilizza e può irradiare energia a radiofrequenza. Se non installata e utilizzata secondo le istruzioni del produttore, può causare interferenze dannose con le radiocomunicazioni. Ciò non garantisce tuttavia che in un particolare ambiente non si verifichino interferenze. Eventuali interferenze dannose causate dall’apparecchiatura alla ricezione radio o televisiva possono essere determinate accendendo e spegnendo l’unità. Per tentare di correggere l'interferenza, adottare uno dei seguenti metodi: Riorientare o riposizionare l’antenna ricevente dell’unità; Allontanare l’apparecchiatura dal ricevitore radio o televisivo; Collegare l’apparecchiatura a una presa elettrica diversa da quella alla quale è collegato il ricevitore; Consultare un tecnico di apparecchiature radio o televisive qualificato. ATTENZIONE: eventuali modifiche non approvate espressamente dal produttore di questa unità possono invalidare il diritto dell’utente di servirsi dell’apparecchiatura. FCC Sezione 15 - Il funzionamento è soggetto alle seguenti due condizioni:

1. Il dispositivo non può causare interferenze dannose;

2. Il dispositivo deve accettare qualsiasi interferenza ricevuta, compresa quella che può causare un funzionamento

errato. Note sul copywright Copyright ARCHOS © 2002 Tutti i diritti riservati. Questo documento o parte di esso non possono essere copiati, fotocopiati, riprodotti, tradotti o ridotti, sotto formato ellettronico o sotto qualsiasi altro formato utilizzabile da una macchina senza autorizzazione scritta da parte del costruttore. Windows 98 e MacOS sono dei marchi registrati da Microsoft corporation e da Apple Inc. Tutti i diritti riservati. Tutti gli altri marchi appartengono ai loro rispettivi proprietari. *Il contenuto di questo manuale puó essere soggetto a midifiche senza alcun preavviso

1. Guida rapida per l'installazione di QDISK

1.1 Requisiti di sistema:

Requisiti di sistema: computer con Windows 98, 98 SE, ME, 2000 o XP e porta USB 2.0.

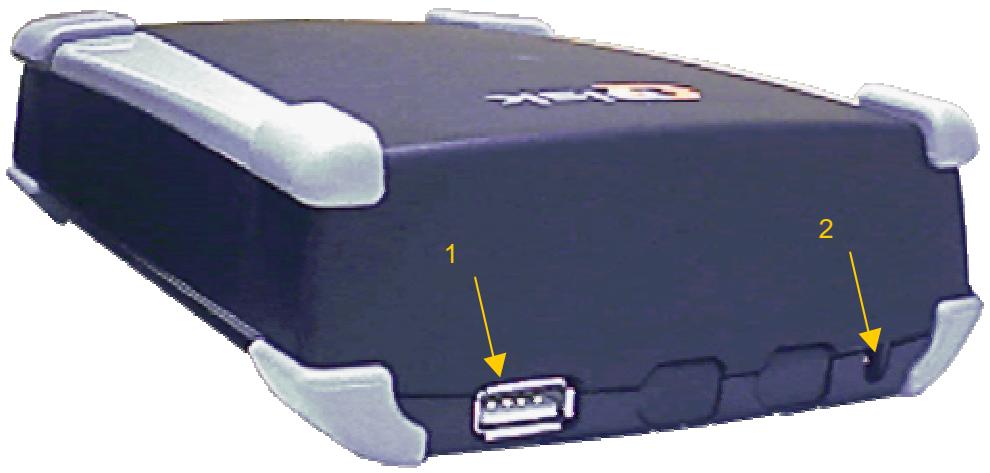

1.2 Descrizione parti:

Porte USB2.0 Consente il collegamento ad un computer mediante cavo USB 2.0.

Socket di alimentazione Socket di alimentazione 12 V per un adattatore CC.

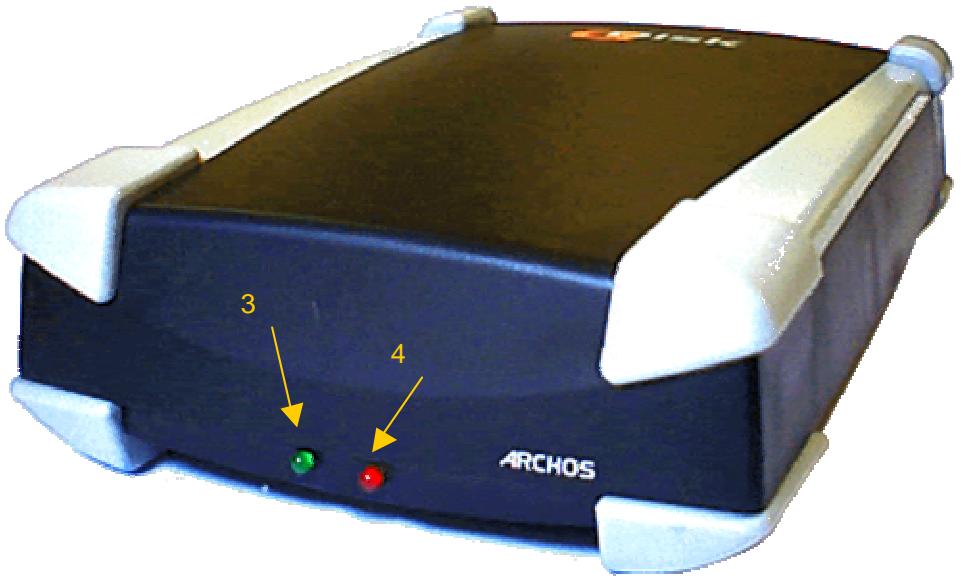

Spia di alimentazione verde È accesa quando l'unità disco rigido è alimentata.

Spia rossa di utilizzo È accesa quando il computer accede all'unità disco rigido.

2. Guida rapida – Installazione

2.1 Installazione dell'hardware

Collegare l'alimentazione all'unità Qdisk. Controllare se la spia verde di alimentazione è accesa. NON COLLEGARE MAI IL CAVO USB SE LA SPIA VERDE DI ALIMENTAZIONE È SPENTA. Collegare il cavo USB al computer.

2.2 Installazione dei driver

cavo di interfaccia USB2.0 (alta velocità) Accendere il computer e attendere che le operazioni di avvio siano completate. Collegare l’altra est remità USB del cavo USB a una porta USB del computer. La finestra "Nuovo componente hardware individuato” guida l'utente durante l'installazione dei driver. Quando viene richiesto il disco dei driver, inserire il disco di installazione nell'unità floppy. Quindi completare l'installazione seguendo le istruzioni visualizzate. WME W2000 WXP cavo di interfaccia USB2.0 (alta velocità) • Accendere il computer e attendere che le operazioni di avvio siano completate. Collegare l’altra estremità USB del cavo USB a una porta USB del computer. La finestra "Nuovo componente hardware individuato" guida l'utente durante l'installazione dei driver. I driver "Archiviazione di massa USB" Microsoft vengono installati automaticamente. Non è necessario alcun disco di installazione. Per Windows 98, 98SE e ME è necessario che l'unità sia "Rimuovibile" e "Int13"

Fare doppio clic sull'icona "Risorse del computer" sul desktop. Se QDISK è già visualizzato nella finestra "Risorse del computer", saltare questo paragrafo. Se QDISK non viene visualizzato, è necessario dichiararlo "Rimuovibile" e "Int13", attenendosi alla seguente procedura: Fare doppio clic sull'icona "Pannello di controllo", quindi sull'icona "Sistema". Fare clic sulla scheda "Gestione periferiche ". Espandere la linea delle "Unità disco" facendo doppio clic su di essa.

Verranno visualizzate almeno due linee: una per l'unità principale e un'altra per l'unità QDISK. Individuare la linea relativa a QDISK: fare doppio clic su ciascuna linea, guardare la scheda "Impostazioni" nella finestra "Proprietà ". La linea relativa a QDISK non ha alcuna "Lettera di unità" assegnata. Nella scheda "Impostazioni" di QDISK, selezionare "Rimuovibile" e "Int13" Fare clic su "OK" e "Chiudi" per chiudere il gestore di sistema. La finestra chiede di riavviare il computer. Non rimuovere la nuova unità durante il riavvio. Dopo aver riavviato, QDISK viene visualizzato nella finestra "Risorse del computer", con una lettera assegnata. Se QDISK non viene visualizzato in "Risorse del computer" dopo il ri avvio, effettuare nuovamente l'operazione dichiarandolo "Rimuovibile" e "Int13". QDISK verrà riconosciuto. Per Windows 2000 o XP: QDISK verrà installato automaticamente dai driver Microsoft predefiniti.

2.3 Formattazione di QDISK

Aprire la finestra “Risorse del computer”. Fare doppio clic sull'icona del QDISK. Se l'unità non è stata formattata in fabbrica, viene visualizzato un messaggio che richiede di formattarla. Se non si desidera condividere l'unità con una nuova macchina basata su WinNT, consentire a Wi ndows di formattare la nuova unità.

2.4 Inserimento o rimozione dell'unità QDISK

È possibile inserire QDISK in qualsiasi momento prima o dopo l’avvio. Per rimuovere l'unità, interrompere l'accesso e aspettare finché la spia rossa di utilizzo non sia spenta; quindi scollegarla. Attenzione: In ogni caso, non rimuovere mai il jack di alimentazione esterna prima di aver rimosso QDISK dalla porta del computer. Per Windows ME, 2000 e XP È possibile collegare il QDISK in qualsiasi momento, prima o dopo l'avvio. Per rimuovere QDISK attenersi alla seguente procedura: Interrompere l'accesso a QDISK e aspettare finché la spia rossa di utilizzo non sia spenta. Fare clic sull'icona della "periferica" sulla barra delle applicazioni. Fare clic sulla finestra popup chiedendo la rimozione. Aspettare finché un messaggio non avverte che la rimozione è stata effettuata. Attenzione: NON rimuovere il QDISK quando il PC vi sta accedendo. Ciò può dar luogo a perdita di dati e/o danni all'unità.

Per assistenza sull’uso dell’unità Jukebox, rivolgersi al rivenditore. Per ulteriore assistenza, è possibile contattare direttamente ARCHOS tramite Web o telefono. Supporto tecnico Chiamare il numero 949-609-1400 (USA, Canada) 0207-949-0115 (Regno Unito) 0696-698-4714 (Germania) 09-1745-6224 (Spagna) 01-7020-0030 (Francia) 02-4827-1143 (Italia) per assistenza e informazioni da parte di personale tecnico specializzato. [e-mail] [e-mail] (Supporto in lingua inglese) (Supporto in lingua francese) Stati Uniti e Canada Europa e Asia ARCHOS Technology 3, Goodyear – Unit A Irvine, Ca 92618 USA ARCHOS S.A. 12, rue Ampère 91430 Igny Francia Telefono: Fax: Telefono: Fax: + 949-609-1400 + 949-609-1414 Regno Unito ARCHOS (UK) Limited Regus House Windmill Hill Business Park Whitehill Way Swindon Wiltshire SN5 6QR Regno Unito Telefono: Fax : + 44 (0) 1793 44 15 10 + 44 (0) 1793 44 16 10 http://www.archos.com
