| Produkttyp | Externe Festplatte |
| Marke | ARCHOS |
| Modell | QDISK |
| Schnittstelle | USB 2.0 |
| Stromversorgung | 12 V Gleichstrom über externes Netzteil (im Lieferumfang enthalten) |
| Kompatible Betriebssysteme | Windows 98, 98 SE, ME, 2000, XP |
| Betriebsanzeige | Grün (eingeschaltet) |
| Aktivitätsanzeige | Rot (wird vom Computer verwendet) |
| Formatierung | Erfordert Formatierung vor der Verwendung (falls nicht vorformatiert) |
| Treiberinstallation | Microsoft-Treiber für USB-Massenspeicher (Windows ME/2000/XP); Diskette für Windows 98 im Lieferumfang |
| Sicheres Entfernen | Verwenden Sie das Gerätesymbol in der Taskleiste (Windows ME/2000/XP) |
| Wartung und Reinigung | Vor der Reinigung abziehen; trockenes Tuch verwenden; Stöße vermeiden |
| Sicherheit | Gehäuse nicht öffnen; Feuchtigkeit vermeiden; vor Manipulation abziehen |
| Mitgelieferte Teile | Netzteil, USB 2.0-Kabel |
| Reparierbarkeit | Nicht vom Benutzer reparierbar; Eingriff durch qualifizierten Techniker |
| Technischer Support | Telefonisch (Frankreich: 01-7020-0030) oder per E-Mail (support@archos.com) |
| Garantie | Eingeschränkte Garantie; deckt keine Unfallschäden oder Schäden durch unsachgemäße Verwendung ab |
Häufig gestellte Fragen - QDISK ARCHOS
Benutzerfragen zu QDISK ARCHOS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Externer Speicher kostenlos im PDF-Format! Finden Sie Ihr Handbuch QDISK - ARCHOS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. QDISK von der Marke ARCHOS.
BEDIENUNGSANLEITUNG QDISK ARCHOS
DE QDISK-Installationsanleitung 12
Garantie und beschränkte Haftung
Auf dieses Produkt gibt der Hersteller dem ursprünglichen Käufer eine beschränkte Garantie. Die Haftung des Herstellers ist unter Umständen auf Grund der Geschäftsbeziehungen zwischen dem Käufer und dem Verkäufer beschränkt.
Im Allgemeinen haftet der Hersteller nicht für Produktschäden, die durch Naturkatastrophen, Feuer, elektrostatische Aufladung, missbräuchliche Verwendung, Nachlässigkeit, falsche Handhabung oder Installation, Instandsetzung durch Unbefugte, Modifikation oder Unfälle verursacht wurden. Der Hersteller haftet unter keinen Umständen für den Verlust von Daten, die auf Datenträgern gespeichert wurden.
Der Hersteller haftet nicht für Unfälle und Folgeschäden. Der Haftungsausschluss für Unfälle und Folgeschäden gilt auch dann, wenn der Hersteller vor dem Unfall über die Möglichkeit eines solchen informiert war.
Weitere Informationen über die Garantieverpflichtungen des Herstellers und deren Beschränkung erhalten Sie vom Verkäufer des Produkts.
In folgenden Fällen übernimmt der Hersteller keine Garantieverpflichtungen:
- Bei Schäden, die durch missbräuchliche Verwendung, Unfall, Modifikation oder falsche Versorgungsspannung verursacht wurden.
- Wenn das Garantiesiegel oder das Etikett mit der Seriennummer entfernt oder ein entsprechender Versuch unternommen wurde.
- Wenn das Produkt nicht mit einem Garantiesiegel oder einem Etikett mit der Seriennummer versehen ist.
- Der Hersteller übernimmt keine Garantieverpflichtungen für Akkus und Verbrauchsgegenstände, die mit oder im Produkt geliefert wurden.
Sicherheitshinweise
VORSICHT
Um die Gefahr eines elektrischen Schlags zu vermeiden, darf das Gerät nur von technisch geschultem Personal geöffnet werden.
Vor dem Öffnen des Gerätes muss dieses ausgeschaltet und das Netzkabel abgetrennt werden.
VORSICHT
Um Brandgefahr oder die Gefahr eines elektrischen Schlag zu vermeiden, darf das Gerät nicht bei hoher Feuchtigkeit oder bei Regen in Betrieb gesetzt werden.
Dieses Gerät ist nur für persönlichen Gebrauch vorgesehen. Beim Kopieren von CDs und beim Laden von Musik-, Video-und Bilddateien zum Zwecke des Verkaufs oder aus anderen geschäftlichen Gründen besteht die Gefahr einer Verletzung von Urheberrechten Dritter.
Warnhinweis der FCC
FCC-Genehmigung
Diese Einrichtung ist getestet und für übereinstimmend mit den Anforderungen für die B-Klasse von digitalen Geräten erklärt worden, die eine Weiterführung von Teil 15 der FCC-Verordnungen ist. Diese Anforderungen sind dazu bestimmt, um einen vernünftigen Schutz gegen schädliche Interferenzen und einem Wohngebiet zu vermeiden. Diese Einrichtung erzeugt, nutzt Radiofrequenzenergie und kann sie ausstrahlen. Sollte sie nicht in Übereinstimmung mit den Herstellervorschriften installiert und benutzt werden, kann sie schädliche Interferenzen auf Funkverbindungen hervorrufen. Es wird jedoch nicht garantiert, dass es in einer besonderen Umgebung nicht zu Interferenzen kommen kann. Sollte diese Einrichtung schädliche Interferenzen auf den Radio- oder Fernsehempfang hervorrufen, die durch das Ein- und Ausschalten des Gerätes festgestellt werden können, wird der Benutzer darauf hingewiesen, dass er versuchen kann, der Interferenz durch die eine oder andere der folgenden Methoden Abhilfe zu schaffen:
• Die Antenne der Empfangseinheit neu ausrichten oder versetzen;
- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern;
• Das Gerät an einen anderen Stromanschluss als den des Empfängers anschließen;
- Einen Fachmann für Fernsehen oder Rundfunk zu Rate ziehen.
Hinweis: Während der elektrostatischen Entladung funktioniert das Produkt nicht mehr. Drücken Sie den An-Aus-Schalter, um die Funktion wieder herzustellen.
ACHTUNG: Jede Umwandlung oder Veränderung, die nicht ausdrücklich vom Hersteller des Gerätes genehmigt worden sind, hebt die Benutzungsgenehmigung für die Bedienung dieser Einrichtung auf.
FCC Teil 15 – Der Betrieb ist den folgenden beiden Bedingungen unterworfen:
Dieses Gerät darf keine schädlichen Interferenzen erzeugen;
Dieses Gerät muß jede empfangene Interferenz ertragen können, einschließlich der Interferenzen, die ungewünschten Betrieb verursachen.
Anmerkungen zum Urheberrecht
Copyright © 2002 by ARCHOS. Alle Rechte vorbehalten.
Dieses Dokument darf weder ganz noch auszugsweise ohne unsere vorherige schriftliche Zustimmung kopiert, fotokopiert, reproduziert, übersetzt oder durch ein elektronisches Medium in von Maschinen lesbare Form gebracht werden.
Apple, Macintosh, MacOS sind Warenzeichen der Apple Inc. Alle Rechte vorbehalten. Alle anderen Warenzeichen bleiben im Besitz ihrer jeweiligen Eigentümer.
*Alle technischen Daten können ohne vorherige Ankündigung geändert werden.
1. QDISK-Installationsanleitung
1.1 Systemanforderungen:
Systemanforderungen: Ein Computer mit Windows 98, Windows 98 SE, Windows ME, Windows 2000 oder Windows XP und einem USB-2.0-Anschluss.
1.2 Beschreibung der Komponenten:
QDISK-Laufwerk

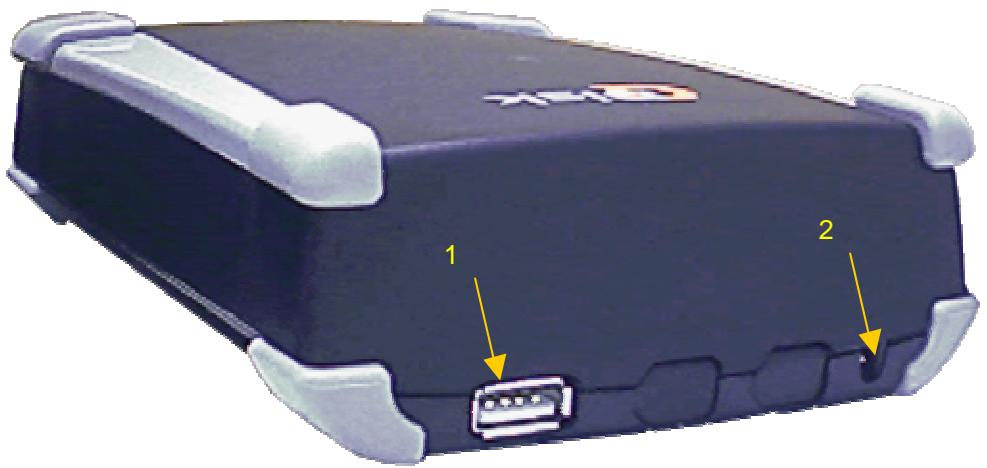

1. USB-2.0-Anschlüsse
Für die Verbindung mit einem Computer über ein USB-2.0-Kabel
2. Anschluss für Ladenetzteil
Anschluss für Ladenetzteil, 12 V=

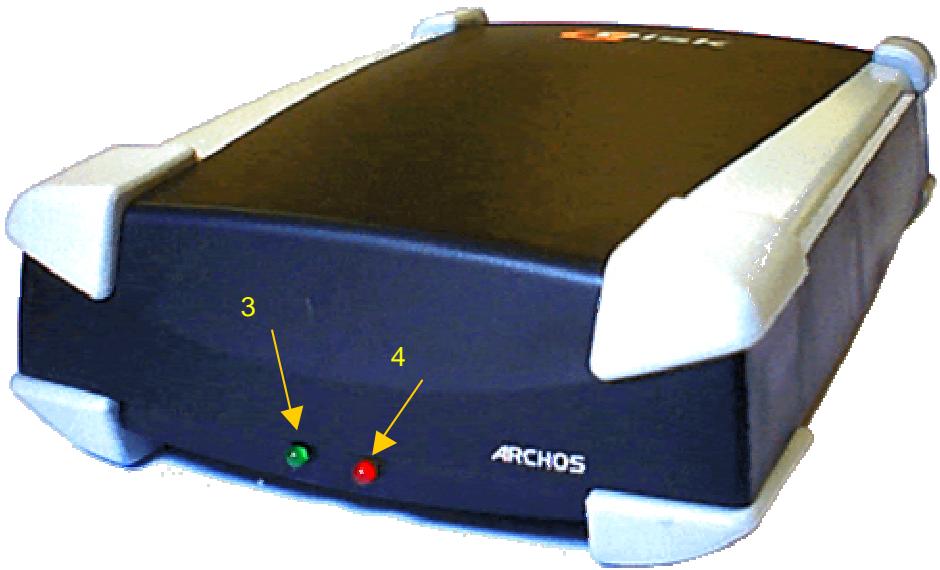

3. Grüne Anzeigeleuchte für Betriebszustand EIN
Diese Anzeigeleuchte leuchtet, wenn das Festplattenlaufwerk Betriebsspannung erhält
4. Rote Anzeigeleuchte für Betriebszustand BELEGT
Diese Anzeigeleuchte leuchtet, wenn aufs Festplattenlaufwerk zugegriffen wird
2. Kurzanleitung - Installation
2.1 Installation der Hardware
• Verbinden Sie die QDISK mit dem Ladenetzteil und dieses mit dem Wechselstromnetz.
- Prüfen Sie, ob die grüne Anzeigeleuchte leuchtet.
(Verbinden Sie das USB-Kabel niemals mit der QDISK und ziehen Sie das Kabel niemals von der QDISK ab, wenn die grüne Anzeigleuchte nicht leuchtet!)
• Verbinden Sie das USB-Kabel mit Ihrem Computer.
2.2 Installation der Treibersoftware
Windows 98: USB-2.0-Kabel für hohe Datenübertragungsgeschwindigkeit
• Schalten Sie Ihren Computer ein und warten Sie, bis das Betriebssystem gestartet ist.
• Verbinden Sie den USB-Stecker des USB-Kabels mit einem freien USB-Anschluss Ihres Computers.
- Nach dem Anschließen des USB-2.0-Kabels wird ein Fenster mit Anweisungen für die Installation des USB-Treibers geöffnet. Legen Sie nach der entsprechenden Aufforderung die Installationsdiskette ins Diskettenlaufwerk ein.
Gehen Sie anschließend gemäß den Anweisungen auf dem Bildschirm vor, um die Installation abzuschließen.
Windows ME, Windows 2000, Windows XP: USB-2.0-Kabel für hohe Datenübertragungsgeschwindigkeit
• Schalten Sie Ihren Computer ein und warten Sie, bis das Betriebssystem gestartet ist.
• Verbinden Sie den USB-Stecker des USB-Kabels mit einem freien USB-Anschluss Ihres Computers.
- Nach dem Anschließen des USB-2.0-Kabels wird ein Fenster mit Anweisungen für die Installation des USB-Treibers geöffnet. Die USB-Treiber von Microsoft für USB-Massenspeichereinheiten werden automatisch installiert. Eine Installationsdiskette ist nicht erforderlich.
Bei Verwendung von Windows 98, Windows 98 SE und Windows ME müssen Sie das Laufwerk als Wechselplattenlaufwerk deklarieren und ihm den Interrupt "Int13" zuweisen
• Doppelklicken Sie aufs Symbol "Arbeitsplatz" auf dem Schreibtisch.
- Wenn Sie das Symbol der QDISK im Fenster "Arbeitsplatz" sehen können, müssen Sie diesen Abschnitt überspringen.
- Wenn das Symbol der QDISK nicht angezeigt wird, müssen Sie die QDISK als "Wechselplattenlaufwerk" deklarieren und ihr den Interrupt "Int13" zuweisen. Gehen Sie hierbei wie folgt vor:
• Doppelklicken Sie aufs Symbol "Systemsteuerung" und dann aufs Symbol "System".
• Klicken Sie auf die Registrierkarte "Geräte-Manager". Doppelklicken Sie auf "Laufwerke". - Nun erscheinen mindestens zwei Zeilen: Eine für ihre primäre Festplatte und eine andere für die QDISK.
- Suchen Sie die Zeile für die QDISK: Doppelklicken Sie auf jede Zeile und suchen Sie im Fenster "Eigenschaften" nach der Registrierkarte "Einstellungen". In der Zeile für die QDISK ist kein "Laufwerksbuchstabe" zu sehen.
- Suchen Sie auf der Registerkarte "Einstellungen" für die QDISK nach den Einträgen "Wechselplattenlaufwerk" und "Int13"
- Klicken Sie auf "OK" und schließen Sie das Fenster "System".
- Nun werden Sie aufgefordert, Ihren Computer neu zu starten. Während des Neustarts darf die Verbindung zwischen der QDISK und Ihrem Computer nicht unterbrochen werden.
- Nach dem Neustart erscheint die QDISK im Fenster "Arbeitsplatz" mit einem Laufwerksbuchstaben.
- Wenn die QDISK nach dem Neustart nicht im Fenster "Arbeitsplatz" erscheint, müssen Sie die QDISK erneut als "Wechselplattenlaufwerk" deklarieren und ihr den Interrupt "Int13" zuweisen. Die QDISK wird nun vom Betriebssystem erkannt.
Gehen Sie bei Verwendung von Windows 2000 oder Windows XP wie folgt vor:
Für die QDISK muss kein spezieller Treiber installiert werden.
2.3 Formatieren der QDISK
- Öffnen Sie das Fenster "Arbeitsplatz". Doppelklicken Sie aufs Symbol der QDISK.
- Wenn das Laufwerk nicht im Werk formatiert wurde, werden Sie aufgefordert, die Formatierung selbst durchzuführen.
- Wenn Sie nicht beabsichtigen, das Laufwerk gemeinsam mit einem Computer unter Windows/NT zu verwenden, können Sie die Festplatte von Windows formatieren lassen.
2.4 Anschließen oder Abtrennen der QDISK
Gehen Sie bei Verwendung von Windows 98 oder Windows 98 SE wie folgt vor:
- Sie können die QDISK jederzeit vor oder nach dem Starten Ihres Computers anschließen.
- Bevor Sie die QDISK von Ihrem Computer abtrennen können, müssen Sie sicherstellen, dass kein Schreib- oder Lesezugriff mehr stattfindet und warten, bis die rote Anzeigeleuchte nicht mehr leuchtet. Nun können Sie das USB-Kabel abziehen.
ACHTUNG: Das Ladenetzteil darf niemals von der QDISK abgetrennt werden, bevor das USB-Kabel entweder von der QDISK oder vom Computer abgetrennt wurde.
Gehen Sie bei Verwendung von Windows ME, Windows 2000 oder Windows XP wie folgt vor:
Sie können Ihre QDISK jederzeit vor oder nach dem Starten Ihres Computers mit dem Computer verbinden.
Trennen Sie Ihre QDISK wie folgt vom Computer ab:
- Stellen Sie sicher, dass kein Schreib- oder Lesezugriff mehr stattfindet und warten Sie, bis die rote Anzeigeleuchte nicht mehr leuchtet.
• Klicken Sie aufs Symbol für Peripheriegeräte in der Taskleiste.
• Klicken Sie ins nun erscheinende Popup-Fenster. - Warten Sie, bis Sie aufgefordert werden, das Peripheriegerät vom Computer abzutrennen.
ACHTUNG: Trennen Sie die QDISK niemals von Ihrem Computer ab, wenn Daten auf die Festplatte der QDISK geschrieben oder von dieser gelesen werden. Das Nichtbeachten der vorstehenden Anweisung kann zu Datenverlusten oder sogar zu einer Beschädigung des Festplattenlaufwerks führen.
3. Kundendienst
Wenden Sie sich bei Problemen mit Ihrer Jukebox bitte an den Händler, bei dem Sie Ihre Jukebox gekauft haben.
Wenn Sie zusätzliche Hilfe benötigen, können Sie ARCHOS über die ARCHOS-Website oder telefonisch kontaktieren.
Technischer Kundendienst
| Telefon | 949-609-1400 | (USA, Kanada) |
| 0207-949-0115 | (Großbritannien) | |
| 0696-698-4714 | (Deutschland) | |
| 09-1745-6224 | (Spanien) | |
| 01-7020-0030 | (Frankreich) | |
| 02-4827-1143 | (Italien) | |
| Hier erhalten Sie Unterstützung und Informationen von unserem technischen Kundendienstpersonal. | ||
technical-support@archos.com
(Unterstützung in englischer Sprache)
(Unterstützung in französischer Sprache)
