SC2500, SC2500C - Pulitore a vapore KARCHER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pulitore a vapore
Marca	KÄRCHER
Modelli	SC2500, SC2500C
Dimensioni (L x P x A)	350 mm x 280 mm x 270 mm
Peso (senza accessori)	4,1 kg
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza di riscaldamento	1500 W
Pressione di esercizio max.	0,32 MPa
Tempo di riscaldamento	6 minuti
Portata vapore continua	40 g/min
Uscita vapore massima	100 g/min
Capacità serbatoio acqua	0,8 L
Capacità caldaia	0,5 L
Grado di protezione	IPX4
Classe di protezione	I
Accessori forniti	Pistola a vapore, tubo flessibile vapore, ugello a getto, spazzola rotonda, ugello manuale, copertura in tessuto spugna, 2 tubi di prolunga, ugello per pavimenti, panno per pavimenti
Dispositivi di sicurezza	Manostato, termostato caldaia, termostato di sicurezza, chiusura di manutenzione (valvola di sovrapressione)
Manutenzione	Risciacquo caldaia dopo 10 riempimenti; decalcificazione in base alla durezza dell'acqua (ogni 50-100 riempimenti)
Garanzia	Secondo le condizioni del paese, difetti materiali o di fabbricazione
Ricambi	Utilizzare solo ricambi KÄRCHER (rif. a fine manuale)

Domande frequenti - SC2500, SC2500C KARCHER

Come riempire il serbatoio dell'acqua?

Il serbatoio dell'acqua può essere rimosso verticalmente verso l'alto per essere riempito sotto il rubinetto fino al segno MAX, oppure riempito direttamente sull'apparecchio. Utilizzare acqua di rubinetto o una miscela 50% acqua distillata / 50% acqua di rubinetto. Non utilizzare acqua piovana, di condensa né detergente.

Come utilizzare il pulitore a vapore per la prima volta?

Riempire il serbatoio dell'acqua, collegare l'apparecchio, premere l'interruttore di accensione. Attendere che la spia verde rimanga accesa fissa (circa 6 minuti). Collegare gli accessori alla pistola e azionare la leva del vapore dopo aver diretto l'ugello verso un panno per un getto regolare.

Quali tipi di acqua non utilizzare?

Non utilizzare acqua di condensa dell'asciugatrice, acqua distillata pura, acqua piovana, né liquidi contenenti solventi o acidi. Non aggiungere detergenti o additivi. È consentita una miscela di 50% acqua distillata e 50% acqua di rubinetto.

Cosa fare se la spia rossa lampeggia e si sente un segnale acustico?

Indica mancanza d'acqua nel serbatoio. Riempire il serbatoio fino al segno MAX. La pompa tenterà di riempire la caldaia e la spia rossa si spegnerà se l'operazione riesce.

Come decalcificare la caldaia?

Scollegare e lasciare raffreddare l'apparecchio. Aprire la chiusura di manutenzione con un tubo di prolunga. Utilizzare le bacchette decalcificanti KÄRCHER (rif. 6.295-206) secondo il dosaggio indicato. Riempire la caldaia, lasciare agire 8 ore, poi svuotare e risciacquare più volte con acqua fredda.

L'apparecchio non produce vapore, cosa controllare?

Verificare che il serbatoio dell'acqua sia correttamente inserito e riempito. Se la spia rossa è fissa, la protezione contro il surriscaldamento è intervenuta: spegnere, riempire il serbatoio e riaccendere. Se il problema persiste, la caldaia potrebbe essere incrostata: procedere alla decalcificazione.

Come pulire i pavimenti con questo apparecchio?

Spazzare o aspirare prima il pavimento. Fissare il panno per pavimenti sull'ugello. Lavorare lentamente sulle zone molto sporche per consentire al vapore di agire. Non utilizzare su parquet o legno non vetrificato.

Si possono pulire i vetri con il pulitore a vapore?

Sì, utilizzare l'ugello manuale con la copertura in tessuto spugna. Con tempo freddo, riscaldare prima il vetro applicando leggermente vapore. Pulire e poi asciugare i residui d'acqua con una spatola o un panno asciutto.

Come riporre l'apparecchio dopo l'uso?

Spegnere e scollegare l'apparecchio. Svuotare l'acqua residua dal serbatoio. Avvolgere il tubo flessibile vapore attorno ai tubi di prolunga, riporre gli accessori nei supporti previsti, agganciare l'ugello per pavimenti e riavvolgere il cavo.

Come mantenere gli accessori tessili?

I panni per pavimenti e le coperture in tessuto spugna possono essere lavati in lavatrice a 60 °C. Non utilizzare ammorbidente per mantenere il potere assorbente. Supportano l'asciugatura in asciugatrice.

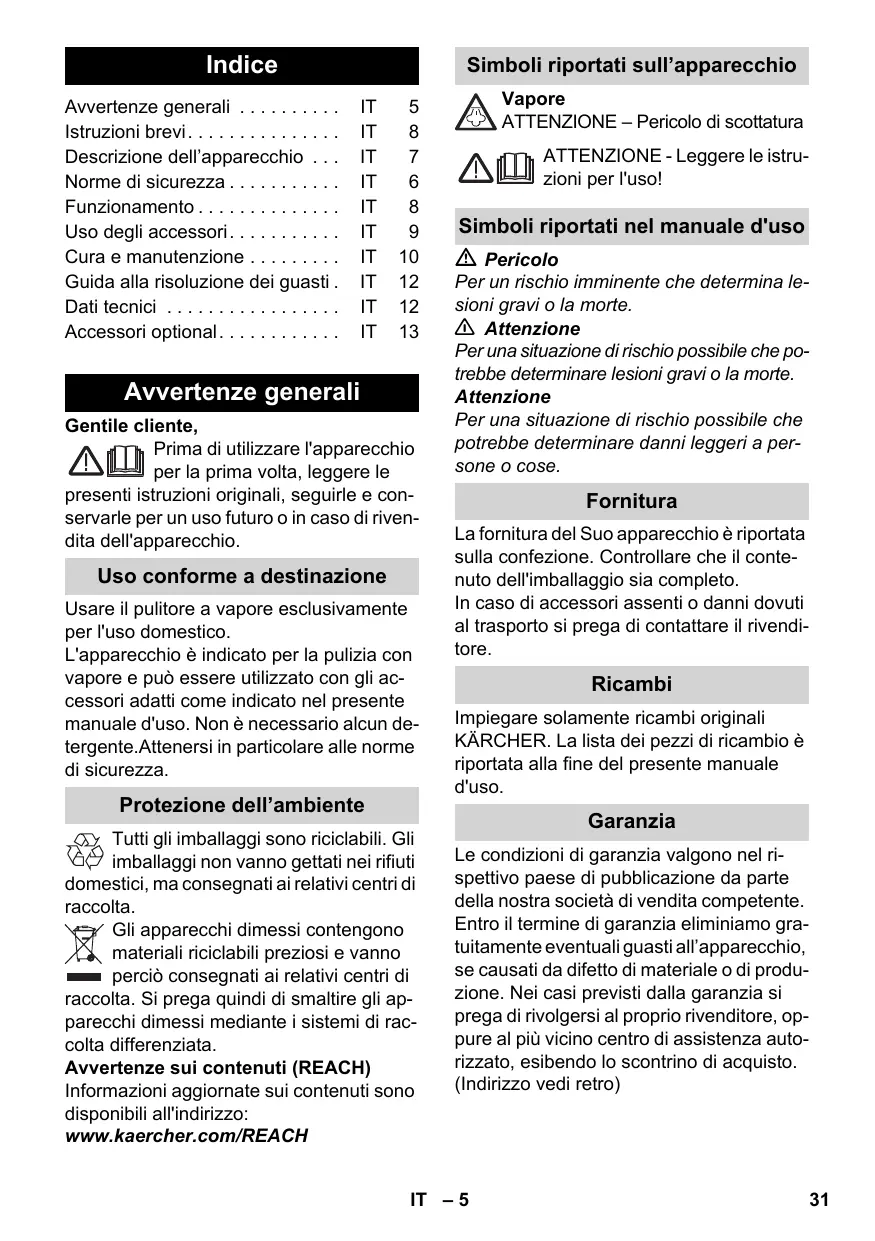

MANUALE UTENTE SC2500, SC2500C KARCHER

Avvertenze generali	IT	5
Istruzioni brevi.	IT	8
Descrizione dell'apparecchio	IT	7
Norme di sicurezza	IT	6
Funzionamento	IT	8
Uso degli accessori.	IT	9
Cura e manutenzione	IT	10
Guida alla risoluzione dei guasti.	IT	12
Dati tecnici	IT	12
Accessori optional.	IT	13

Avvertenze generali

Gentile cliente,

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Uso conforme a destinazione

Usare il pulitore a vapore esclusivamente per l'uso domestico.

L'apparecchio è indicato per la pulizia con vapore e può essere utilizzato con gli accessori adatti come indicato nel presente manuale d'uso. Non è necessario alcun detergente. Attenersi in particolare alle norme di sicurezza.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti estici, ma consegnati ai relativi centri di Ita.

Gli apparecchi dimessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dimessi mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Simboli riportati sull'apparecchio

Vapore

ATTENZIONE – Pericolo di scottatura

ATTENZIONE - Leggere le istruzioni per l'uso!

Simboli riportati nel manuale d'uso

⚠️ Pericolo

Per un rischio imminente che determina lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Fornitura

La fornitura del Suo apparecchio è riportata sulla confezione. Controllare che il contenuto dell'imballaggio sia completo.

In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivendi- tore.

Ricambi

Impiegare solamente ricambi originali KÄRCHER. La lista dei pezzi di ricambio è riportata alla fine del presente manuale d'uso.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Norme di sicurezza

⚠️ Pericolo

■ E' vietato l'utilizzo in ambienti a rischio di esplosione.

Se l'apparecchio viene usato in zone di pericolo è necessario osservare le disposizioni di sicurezza vigenti.

■ Non utilizzare l'apparecchio in piscine contenenti acqua.

L'apparecchio non deve essere utilizzato per la pulizia di apparecchi elettrici come ad es. forni, cappe di aspirazione, forni a microonde, televisori, lampade, fon, caloriferi elettrici, ecc.

Verificare il perfetto stato dell'apparecchio e degli accessori prima della messa in funzione. In caso contrario è vietato usarlo. Si prega di controllare in particolare il cavo di alimentazione, il tappo di chiusura di manutenzione ed il tubo vapore.

Far sostituire immediatamente il cavo di allacciamento alla rete danneggiato dal servizio clienti autorizzato/da un elettricista specializzato.

Sostituire immediatamente il tubo vapore danneggiato. Usare esclusivamente un tubo vapore raccomandato dal produttore (codice d'ordinazione: vedi elenco ricambi).

■ Non toccare mai la spina e la presa con le mani bagnate.

■ Non usare il vapore per pulire oggetti che contengono sostanze dannose per la salute (p.es. amianto).

Non toccare mai il getto di vapore a distanza ravvicinata e non puntarlo su persone o animali (pericolo di scottature).

■ Durante il funzionamento la chiusura di manutenzione non deve essere aperta.

⚠ Attenzione

Allacciare l'apparecchio solo ad un collegamento elettrico installato da un installatore elettrico in conformità alla norma IEC 60364.

Collegare l'apparecchio solo a corrente alternata. La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio.

Per l'uso all'interno di ambienti umidi, p. es. bagni, collegare l'apparecchio a prese dotate di interruttore differenziale a monte (salvavita).
■ Prolunghe non adatte possono risultare pericolose. Usare esclusivamente cavi di prolunga protetti contro gli spruzzi d'acqua. Sezione minima: 3x1 mm².
Il collegamento tra il cavo di alimentazione ed il cavo prolunga non deve venire a contatto con l'acqua.
La protezione contro gli spruzzi d'acqua e la resistenza meccanica deve essere garantita anche dopo l'eventuale sostituzione di giunti del cavo diallacciamento alla rete o del cavo di prolunga.
L'operatore deve utilizzare l'apparecchio in modo conforme a destinazione. Deve tener conto delle condizioni presenti in loco e durante il lavoro con l'apparecchio fare attenzione alle persone nelle vicinanze.
Questo apparecchio può essere usato da bambini a partire dagli 8 anni e da persone con limitate capacità fisiche, sensoriali e mentali e con poca esperienza solo se sono sorvegliati o se sono stati istruiti su un uso corretto e sicuro dell'apparecchio e riconoscono i relativi pericoli. Ai bambini non è consentito giocare con l'apparecchio. La pulizia e la manutenzione non deve essere eseguita dai bambini se non sono sorvegliati.
■ Non lasciare mai l'apparecchio incustodito quando è acceso.
■ Fare attenzione durante la pulizia di pareti piastrellate in presenza di prese.

Attenzione

■ Prestare attenzione che il cavo di allacciamento alla rete o il cavo prolunga non vengano danneggiati passandovi sopra, schiacciandoli, tirandoli o simili. Proteggere i cavi di rete contro il caldo eccessivo, olio e spigoli vivi.
Non versare mai solventi, liquidi contenenti solventi o acidi allo stato puro (p.es. detergenti, benzina, diluenti per vernici e acetone) nel serbatoio dell'ac-

qua, in quanto corrodono i materiali dell'apparecchio.

■ L'apparecchio non deve essere trasportato durante gli interventi di pulizia.
Il piano di appoggio dell'apparecchio deve esse stabile.
■ Utilizzare e conservare l'apparecchio solo secondo la descrizione o la figura!
■ Non bloccare la leva vapore durante l'uso.
■ Proteggere l'apparecchio contro la pioggia. Depositare l'apparecchio soltanto in ambienti chiusi.

Dispositivi di sicurezza

Attenzione

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere modificati o essere utilizzati al di fuori della loro funzione.

Regolatore di pressione

Il regolatore di pressione mantiene costante la pressione della caldaia durante l'uso. Il riscaldamento si spegne al raggiungimento della massima pressione di esercizio nella caldaia. Si riaccende al momento del calo di pressione nella caldaia in seguito all'erogazione di vapore.

Termostato caldaia

Se per un errore nella caldaia manca l'acqua, la temperatura al suo interno aumenta. Il termostato della caldaia disinserisce il riscaldamento. Un funzionamento normaler è di nuovo possibile, quando la caldaia è riempita.

Termostato di sicurezza

Se per errore il regolatore di pressione e il termostato della caldaia si guastano l'apparecchio si surriscalda, il termostato di sicurezza provvede allo spegnimento dello stesso. Per il ripristino del termostato di sicurezza rivolgersi al servizio di assistenza clienti KÄRCHER competente.

Chiusura di manutenzione

La chiusura di manutenzione è allo stesso tempo una valvola di sovrappressione. Il tappo chiude automaticamente la caldaia in presenza di pressione di vapore.

Se il regolatore di pressione dovesse essere difettoso e la pressione del vapore nella caldaia dovesse aumentare, si apre la valvola di sovrapressione ed il vapore fuoriesce dalla chiusura di manutenzione.

Prima di rimettere in funzione l'apparecchio rivolgersi al servizio assistenza clienti KÄRCHER di competenza.

Descrizione dell'apparecchio

→ Figure riportate sulla pagina pieghevole 4

A1 Serbatoio dell'acqua
A2 Riempire il serbatoio acqua
A3 Interruttore - On
A4 Interruttore - Off
A5 Spia di controllo - riscaldamento (VERDE)
A6 Luce di controllo - carenza acqua (ROSSA)
A7 Maniglia di trasporto
A8 Sostegno per accessori
A9 Sostegno per accessori
A10 Chiusura di manutenzione
A11 Custodia per il cavo di allacciamento alla rete
A12 Supporto di parcheggio della bocchetta per pavimenti
A13 Cavo di allacciamento alla rete con connettore
A14 Giranti (2 pz.)
A15 Ruota pivottante
B1 Pistola vapore
B2 Leva vapore
B3 Pulsante di sblocco
B4 Selettore per quantità di vapore (con sicurezza bambini)
B5 Tubo flessibile vapore
C1 Ugello a getto concentrato
C2 Spazzola rotonda
D1 Bocchetta manuale
D2 Foderina di spugna
E1 Tubi di prolunga (2 pz.)
E2 Pulsante di sblocco
F1 Bocchetta pavimenti
F2 Fermaglio
F3 Panno per pavimenti

Istruzioni brevi

→ Figure vedi pag. 2

1 Riempire il serbatoio dell'acqua fino all'indicazione "MAX".
2 Inserire la spina di alimentazione. Accendere l'apparecchio.
3 Luce di controllo - Riscaldamento lampeggia verde.
Attendere fino a quando la spia lumino- sa - riscaldamento è accesa in modo costante.
4 Collegare gli accessori alla pistola vapore.
Il pulitore a vapore è pronto all'uso.

Funzionamento

→ Figure riportate sulla pagina pieghevole 3

Montaggio degli accessori

→ Figura A

Introdurre ed agganciare le ruote di guida e da trasporto.

→ Figura B + C

Collegare l'accessorio necessario (vedi capitolo „Uso degli accessori“) con la pistola vapore. A tal fine inserire l'estremità dell'accessorio sulla pistola vapore fino al corretto incastramento del pulsante di sblocco presente sulla pistola vapore.

→ Figura D

Se necessario utilizzare i tubi rigidi di prolunga. Montare uno o entrambi i tubi prolunga sulla pistola vapore. Inserire l'accessorio desiderato sull'estremità del tubo prolunga.

Smontaggio degli accessori

⚠️ Pericolo

Quando si staccano gli accessori, possono uscire gocce d'acqua bollente! Non staccare mai gli accessori durante l'erogazione di vapore - Pericolo di scottature!

→ Spingere indietro il selettore della quantità di vapore (leva vapore chiusa).

→ Figura E

Per smontare gli accessori premere il pulsante di sblocco e staccare le parti.

Riempire il serbatoio acqua

Il serbatoio dell'acqua può essere riempito in qualsiasi momento.

Attenzione

Non usare acqua di condensa ricavata da asciugabiancherie!

Non aggiungere detergenti o altri additivi (ad esempio profumi)!

Non utilizzare acqua distillata pura! Max. 50% di acqua distillata e 50% di acqua potabile.

Non utilizzare acqua piovana raccolta!

→ Figura 1

Il serbatoio dell'acqua si può estrarre per ri-empirlo oppure si può riempirlo montato all'apparecchio.

Staccare il serbatoio dell'acqua

→ Sollevare in verticale il serbatoio dell'acqua.
→ Riempire il serbatoio dell'acqua in verticale sotto al rubinetto fino all'indicazione "MAX".
→ Rimettere il serbatoio e spingerlo verso il basso fino allo scatto.

Direttamente sull'apparecchio

→ Versare l'acqua da un recipiente nell'imbuto. Riempire fino all'indicazione "MAX".

Accendere l'apparecchio

→ Disporre l'apparecchio su un fondo resistente.
→ Inserire la spina in una presa elettrica.
→ Premere l'interruttore On per accendere l'apparecchio.

Avviso: In mancanza d'acqua o se l'acqua nella caldaia vapore è insufficiente, si attiva la pompa dell'acqua che porta l'acqua dal serbatoio d'acqua alla caldaia vapore.

L'operazione di riempimento può durare alcuni minuti.

→ Attendere fino a quando la spia luminosa - riscaldamento è accesa in modo costante.

Il pulitore a vapore è pronto all'uso.

Aggiungere acqua

In caso di carenza di acqua nel serbatoio lampeggia la spia di controllo - carenza acqua rossa e emissione di segnale acustico.

→ Riempire il serbatoio dell'acqua fino all'indicazione "MAX".

Nota: La pompa dell'acqua cerca di riempire la caldaia a brevi intervalli. A termine del riempimento la spia luminosa rossa si spegne.

Regolazione del vapore

Con il selettore della quantità di vapore si regola la quantità di vapore che fuoriesce. Il selettore ha tre posizioni:

Massima quantità di vapore

Quantità di vapore ridotta

Assenza di vapore - Sicurezza bambini Nota: In questa posizione la leva del vapore non può essere azionata.

→ Posizionare il selettore per quantità di vapore alla quantità necessaria.
→ Azionare la leva vapore e puntare la pistola vapore prima su un panno, fino ad ottenere un vapore uniforme.

Spegnere l'apparecchio

→ Premere l'interruttore Off per spegnere l'apparecchio.
→ Togliere la spina di alimentazione dalla presa.
→ Far fuoriuscire l'acqua residua dal serbatoio.

Deposito dell'apparecchio

Figure G - H

→ Introdurre la spazzola rotonda in un piccolo sostegno per gli accessori.
→ Inserire la bocchetta manuale e l'ugello a getto concentrato sul tubo prolunga.
→ Introdurre il tubo prolunga nel sostegno grande per gli accessori.
→ Agganciare la bocchetta per pavimenti nel supporto di parcheggio.
→ Avvolgere il tubo vapore attorno al tubo prolunga ed inserire la pistola vapore nella bocchetta per pavimenti.

→ Conservare il cavo di allacciamento alla rete nell'apposito alloggiamento per il cavo di allacciamento alla rete.

Uso degli accessori

Avvisi importanti per l'uso

Pulizia di pavimenti

Prima dell'impiego del pulitore a vapore si raccomanda di scopare o di aspirare il pavimento. Così il pavimento viene liberato già prima della pulizia bagnata da particelle di sporco o sciolte.

Rinfresco di tessuti

Prima del trattamento con il pulitore a vapore su tessuti, controllare la loro resistenza al vapore facendo una prova in un punto nascosto: vaporizzare prima, quindi fare asciugare e successivamente verificare l'eventuale modifica dei colori e delle forme.

Pulizia di superfici rivestite o verniciate

Durante la pulizia di superfici verniciate o rivestite di plastica come ad es. mobili della cucina e altri mobili della casa, porte, parquet, si potrebbe staccarsi della cera, del lucido per mobili, rivestimenti in materiale sintetico, vernici o crearsi macchie. Durante la pulizia di queste superfici mettere sotto vapore un panno e strofinare con questo sopra le superfici.

Attenzione

Non puntare mai il vapore su bordi incollati, poichè i listelli incollati si potrebbero staccare. Non usare l'apparecchio per la pulizia di pavimenti in legno o su parquet non sigillati.

Pulizia di vetri

Riscaldare il vetro della finestra in presenza di basse temperature esterne, soprattutto d'inverno, vaporizzando l'intera superficie di vetro. In questo modo si prevengono delle tensioni sulla superficie che determinano la rottura del vetro.

Infine pulire la superficie finestra con bocchetta manuale e foderina. Per rimuovere l'acqua utilizzare un accessorio lavavetri oppure asciugare le superfici.

Attenzione

Non orientare il vapore verso i punti sigillati del telaio della finestra per non danneggiarli.

Pistola vapore

La pistola vapore può essere usata anche senza accessori, ad esempio:

• per l'eliminazione di odori e pieghe provenienti da indumenti appesi applicando il vapore da una distanza di 10-20 cm.
• per spolverere le piante. Mantenere in questo caso una distanza di 20-40 cm.
• per spolverare in umido vaporizzando leggermente un panno per poterlo passare sui mobili.

Ugello a getto concentrato

Quanto più vicino questo si trova sul punto sporco tanto maggiore sarà l'effetto pulente poiché la temperatura ed il vapore sono ai massimi livelli alla fuoriuscita dell'ugello. Particolarmente pratico per la pulizia di punti difficilmente accessibili, giunti, raccordi, scarichi, lavabi, WC, persiane o riscaldamenti. Forti depositi di calcare possono essere trattati con dell'aceto o acido citrico prima della pulizia a vapore facendo agire per 5 minuti.

Spazzola rotonda

La spazzola rotonda può essere montata in alternativa sull'ugello a getto concentrato. Spazzolando è possibile rimuovere più facilmente delle impurità resistenti.

Attenzione

Non adatto per la pulizia di superfici sensibili.

→ Figura ©

Fissare la spazzola rotonda sull'ugello a getto concentrato.

Bocchetta manuale

Applicare la foderina di spugna sulla bocchetta manuale. Particolarmente adatto per piccole superfici lavabili, cabine doccia e specchi.

Bocchetta pavimenti

Indicato per tutti i rivestimenti lavabili di pareti e pavimenti p.es. pavimenti in pietra, piastrelle e pavimenti in PVC. Pulire lenta-mente le superfici molto sporche in modo che il vapore possa agire più a lungo.

Avviso: i residui di detergente o emulsioni di trattamento presenti ancora sulla superficie da trattare possono determinare durante la pulizia a vapore degli aloni che in occasione dei successivi trattamenti scompariranno.

→ Figura F

Fissare il panno per pavimenti sulla bocchetta per pavimenti.

1 Piegare longitudinalmente il panno per pavimenti e posizionarvi sopra la bocchetta per pavimenti.
2 Aprire i fermagli.
3 Introdurre le estremità dei panni nelle aperture.
4 Chiudere i fermagli.

Attenzione

Non introdurre le dita tra i fermagli.

Parcheggiare la bocchetta per pavimenti

→ Figura G

In caso di interruzione dei lavori agganciare la bocchetta per pavimenti nel sostegno di parcheggio.

Cura e manutenzione

⚠️ Pericolo

Eventuali interventi di manutenzione vanno effettuati ad apparecchio scollegato dalla rete elettrica. Il pulitore a vapore deve essere freddo.

Pulizia della caldaia vapore

Sciacquare la caldaia vapore del pulitore a vapore al massimo dopo ogni 10 rifornimenti del serbatoio.

→ Togliere la spina di alimentazione dalla presa.
→ Lasciare raffreddare il pulitore a vapore.
→ Svuotare il serbatoio dell'acqua.
→ Togliere gli accessori dai loro alloggia-menti.

Figura

→ Aprire il coperchio di manutenzione. A tal fine posizionare l'estremità apeta di un tubo di prolunga sul tappo di manutenzione, agganciare nella guida e svitare.
→ Riempire la caldaia con acqua e scuoterla energicamente. In modo tale si staccano i residui di calcare che si sono depositati sul fondo della caldaia.
→ Svuotare completamente la caldaia dall'acqua (vedi figura 📂).

Decalcificazione della caldaia vapore

Dato che sulle pareti della caldaia si deposita calcare, si raccomanda di decalcificare la caldaia con i seguenti intervalli (PS=pieni serbatoio):

Durezza		°dH	mmol/l	PS
I	morbido	0-7	0-1,3	100
II	media	7-14	1,3-2,5	90
III	duro	14-21	2,5-3,8	75
IV	molto duro	>21	>3,8	50

Avviso: Informarsi sulla durezza dell'acqua presso l'ufficio tecnico comunale oppure l'ente di erogazione idrica locale.

→ Togliere la spina di alimentazione dalla presa.
→ Lasciare raffreddare il pulitore a vapore.
→ Svuotare il serbatoio dell'acqua.
→ Togliere gli accessori dai loro alloggiamenti.

Figura 1

→ Aprire il coperchio di manutenzione. A tal fine posizionare l'estremità apeta di un tubo di prolunga sul tappo di manutenzione, agganciare nella guida e svitare.
→ Svuotare completamente la caldaia dall'acqua (vedi figura 📂).

⚠️ Attenzione

Per escludere danni all'apparecchio usare esclusivamente prodotti autorizzati da KÄRCHER.

→ Utilizzare gli stick decalcificanti KÄR-CHER per la decalcificazione (n. d'ordine 6.295-206). Prima di applicare la soluzione decalcificante, leggere le istruzioni di dosaggio sulla confezione.

Attenzione

Attenzione durante il riempimento e lo svuotamento del pulitore a vapore. La soluzione decalcificante può aggredire le superfici delicate.

→ Versare la soluzione decalcificante nella caldaia e lasciare reagire la soluzione per circa 8 ore.

Attenzione

Non riavvitare il tappo di manutenzione sull'apparecchio durante il processo di decalcificazione.

Non usare mai il pulitore a vapore a caldaia contenente un prodotto anticalcare.

→ Trascorse le 8 ore svuotare completamente la soluzione decalcificante. Nella caldaia dell'apparecchio rimangono sempre quantità residue della soluzione, perciò sciacquare la caldaia due o tre volte con acqua fredda, per eliminare tutti i residui di decalcificante.
→ Svuotare completamente la caldaia dall'acqua (vedi figura 📂).
→ Asciugare l'alloggiamento per il cavo di allacciamento alla rete.
→ Riavvitare il tappo di manutenzione usando il tubo di prolunga.
→ Riempire il serbatoio dell'acqua (vedi pagina 8).
→ Il pulitore a vapore è pronto all'uso.

Cura degli accessori

Avviso: Il panno per pavimenti e la foderina di spugna vengono forniti già prelavati e possono essere subito utilizzati con il pulitore a vapore.

→ Lavare i panni per pavimenti e le foderine in spugna in lavatrice a 60°C. Evitare l'uso di ammorbidenti in modo che lo sporco possa essere assorbito in modo ottimale dai panni. I panni possono essere asciugati nell'asciugabiancheria.

Guida alla risoluzione dei guasti

Spesso i guasti sono riconducibili a cause di poca entità e possono essere eliminati facilmente osservando le seguenti istruzioni. In caso di dubbi o di guasti non riportati qui di seguito si prega di rivolgersi al servizio assistenza autorizzato.

⚠️ Pericolo

Eventuali interventi di manutenzione vanno effettuati ad apparecchio scollegato dalla rete elettrica. Il pulitore a vapore deve essere freddo.

Eventuali interventi di riparazione vanno eseguiti esclusivamente dal servizio assistenza autorizzato.

Tempi lunghi di riscaldamento

Presenza di calcare nella caldaia vapore

→ Decalcificare la caldaia.

Assenza di vapore

Luce di controllo - carenza acqua lampeggia rossa e emissione di segnale acustico

Il serbatoio dell'acqua è vuoto.

→ Riempire il serbatoio dell'acqua fino all'indicazione "MAX".

La luce di controllo - carenza acqua diventa rossa

Assenza di acqua nella caldaia vapore. È scattata la protezione della pompa contro il surriscaldamento.

→ Spegnere l'apparecchio.
→ Riempire il serbatoio acqua
→ Accendere l'apparecchio.

Serbatoio dell'acqua non posizionato correttamente o presenza di calcare.

→ Estrarre il serbatoio dell'acqua e sciacquare.
→ Rimettere il serbatoio e spingerlo verso il basso fino allo scatto.

È impossibile premere la leva vapore

Il dispositivo di blocco / sicurezza bambini blocca la sicura dell'interruttore vapore.

→ Spingere in avanti il selettore della quantità di vapore.

Elevata fuoriuscita di acqua

Presenza di calcare nella caldaia vapore

→ Decalcificare la caldaia.

Dati tecnici

Collegamento elettrico

Tensione	220-240 V1~50/60 Hz
Grado di protezione	IPX4
Classe di protezione	I
Prestazioni
Potenza calorifica	1500 W
Pressione di esercizio max.	0,32 MPa
Tempo di riscaldamento	6 Minuti
Quantità di vaporevapore continuo	40 g/min
Getto di vapore max.	100 g/min
Capacità di riempimento
Serbatoio dell'acqua	0,8 l
caldaia	0,5 l
Dimensioni
Peso (senza accessori)	4,1 kg
Lunghezza	350 mm
Larghezza	280 mm
Altezza	270 mm

Con riserva di modifiche tecniche!

Accessori optional

Codice d'ordinazione

Set panni in microfibra, bagno2.863-171 2 panni morbidi da pavimento scamosciati, 1 rivestimento abrasivo per bocchetta manuale, 1 panno per lucidare per specchi e rubinetteria

Set panni in microfibra, cucina2.863-172 2 panni morbidi da pavimento scamosciati, 1 rivestimento morbido scamosciato, 1 panno per una pulizia senza aloni di superfici di acciaio inossidabile

Set panni in microfibra, panno 2.863-173 per pavimenti morbido

2 panni morbidi scamosciati per pavimenti

Set panni in microfibra, rive- 2.863-174 stimento morbido

2 rivestimenti morbidi scamosciati

Panni in spugna 6.369-357

5 panni per pavimenti in cotone

Rivestimenti in spugna 6.370-990

5 rivestimenti di cotone

Corredo spazzola tonda 2.863-058

4 pz. per ugello a getto concentrato

Corredo spazzola rotonda con 2.863-061 setole in ottone

per la rimozione di sporco particolarmente ostinato. Ideale su superfici non sensibili.

Spazzole tonde con raschietto2.863-140

Spazzole rotonde con due file di setole resistenti al calore ed un raschietto. Non indicato per superfici sensibili.

Bocchetta power e prolunga 2.884-282

Per la pulizia di punti difficilmente accessibili (ad es. angoli) con una maggiore forza detergente.

Spazzola turbo vapore 2.863-159

Per le operazioni di pulizia durante le quali solitamente è necessario sfregare

Bocchetta tessuti 4.130-390

Per rinfrescare abbigliamento e tessuti.

Utensile per staccare tappez- 2.863-062 zeria

per rimuovere tappeti e residui di colla

Stick decalcificanti (9 pezzi) 6.295-206

Inhoud
