Produkttyp	Dampfreiniger
Marke	KÄRCHER
Modelle	SC2500, SC2500C
Abmessungen (L x B x H)	350 mm x 280 mm x 270 mm
Gewicht (ohne Zubehör)	4,1 kg
Stromversorgung	220-240 V ~ 50/60 Hz
Heizleistung	1500 W
Max. Betriebsdruck	0,32 MPa
Aufheizzeit	6 Minuten
Kontinuierlicher Dampfdurchsatz	40 g/min
Maximale Dampfabgabe	100 g/min
Wassertankkapazität	0,8 l
Kesselkapazität	0,5 l
Schutzart	IPX4
Schutzklasse	I
Mitgeliefertes Zubehör	Dampfpistole, Dampfschlauch, Strahldüse, Rundbürste, Handdüse, Frottierbezug, 2 Verlängerungsrohre, Bodendüse, Bodenwischbezug
Sicherheitseinrichtungen	Manostat, Kesselthermostat, Sicherheitsthermostat, Wartungsverschluss (Überdruckventil)
Wartung	Kesselspülung nach 10 Befüllungen; Entkalkung je nach Wasserhärte (alle 50 bis 100 Befüllungen)
Garantie	Gemäß den länderspezifischen Bedingungen, Material- oder Herstellungsfehler
Ersatzteile	Nur KÄRCHER-Ersatzteile verwenden (siehe Referenzen am Ende der Anleitung)

Häufig gestellte Fragen - SC2500, SC2500C KARCHER

Wie fülle ich den Wassertank?

Der Wassertank kann senkrecht nach oben abgenommen und unter dem Wasserhahn bis zur Markierung MAX befüllt werden, oder direkt am Gerät befüllt werden. Leitungswasser oder eine Mischung aus 50 % destilliertem Wasser und 50 % Leitungswasser verwenden. Kein Regenwasser, Kondenswasser oder Reinigungsmittel verwenden.

Wie verwende ich den Dampfreiniger zum ersten Mal?

Wassertank füllen, Gerät einstecken, Netzschalter drücken. Warten, bis die grüne Kontrollleuchte dauerhaft leuchtet (ca. 6 Minuten). Zubehör an der Pistole anschließen und den Dampfhebel betätigen, nachdem Sie die Düse auf ein Tuch gerichtet haben, um einen gleichmäßigen Strahl zu erhalten.

Welche Wasserarten darf ich nicht verwenden?

Kein Kondenswasser aus dem Wäschetrockner, reines destilliertes Wasser, Regenwasser oder Flüssigkeiten mit Lösungsmitteln oder Säuren verwenden. Keine Reinigungsmittel oder Zusätze hinzufügen. Eine Mischung aus 50 % destilliertem Wasser und 50 % Leitungswasser ist zulässig.

Was tun, wenn die rote Leuchte blinkt und ein Tonsignal ertönt?

Das zeigt an, dass der Wassertank leer ist. Füllen Sie den Tank bis zur Markierung MAX. Die Pumpe versucht, den Kessel zu füllen, und die rote Leuchte erlischt, wenn der Vorgang erfolgreich ist.

Wie entkalke ich den Kessel?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Öffnen Sie den Wartungsverschluss mit einem Verlängerungsrohr. Verwenden Sie die KÄRCHER-Entkalkungsstäbchen (Art.-Nr. 6.295-206) gemäß der angegebenen Dosierung. Füllen Sie den Kessel, lassen Sie ihn 8 Stunden einwirken, leeren Sie ihn dann aus und spülen Sie ihn mehrmals mit kaltem Wasser.

Das Gerät erzeugt keinen Dampf, was soll ich prüfen?

Prüfen Sie, ob der Wassertank richtig eingerastet und gefüllt ist. Wenn die rote Leuchte dauerhaft leuchtet, hat der Überhitzungsschutz ausgelöst: Schalten Sie aus, füllen Sie den Tank und schalten Sie wieder ein. Wenn das Problem weiterhin besteht, ist der Kessel möglicherweise verkalkt: Führen Sie eine Entkalkung durch.

Wie reinige ich Böden mit diesem Gerät?

Kehren oder saugen Sie zuerst den Boden. Befestigen Sie den Bodenwischbezug an der Bodendüse. Arbeiten Sie langsam auf stark verschmutzten Bereichen, damit der Dampf einwirken kann. Nicht auf Parkett oder unbehandelten Holzböden verwenden.

Kann ich mit dem Dampfreiniger Fenster reinigen?

Ja, verwenden Sie die Handdüse mit dem Frottierbezug. Bei kaltem Wetter das Fenster zunächst durch leichtes Dampfgeben erwärmen. Reinigen und anschließend Wasserreste mit einem Abzieher oder trockenen Tuch abwischen.

Wie verstaut man das Gerät nach dem Gebrauch?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entleeren Sie das restliche Wasser aus dem Tank. Wickeln Sie den Dampfschlauch um die Verlängerungsrohre, verstauen Sie das Zubehör in den vorgesehenen Halterungen, hängen Sie die Bodendüse ein und wickeln Sie das Kabel auf.

Wie pflege ich die Textilzubehörteile?

Die Bodenwischbezüge und Frottierbezüge können bei 60 °C in der Waschmaschine gewaschen werden. Verwenden Sie keinen Weichspüler, um die Saugfähigkeit zu erhalten. Sie sind trocknergeeignet.

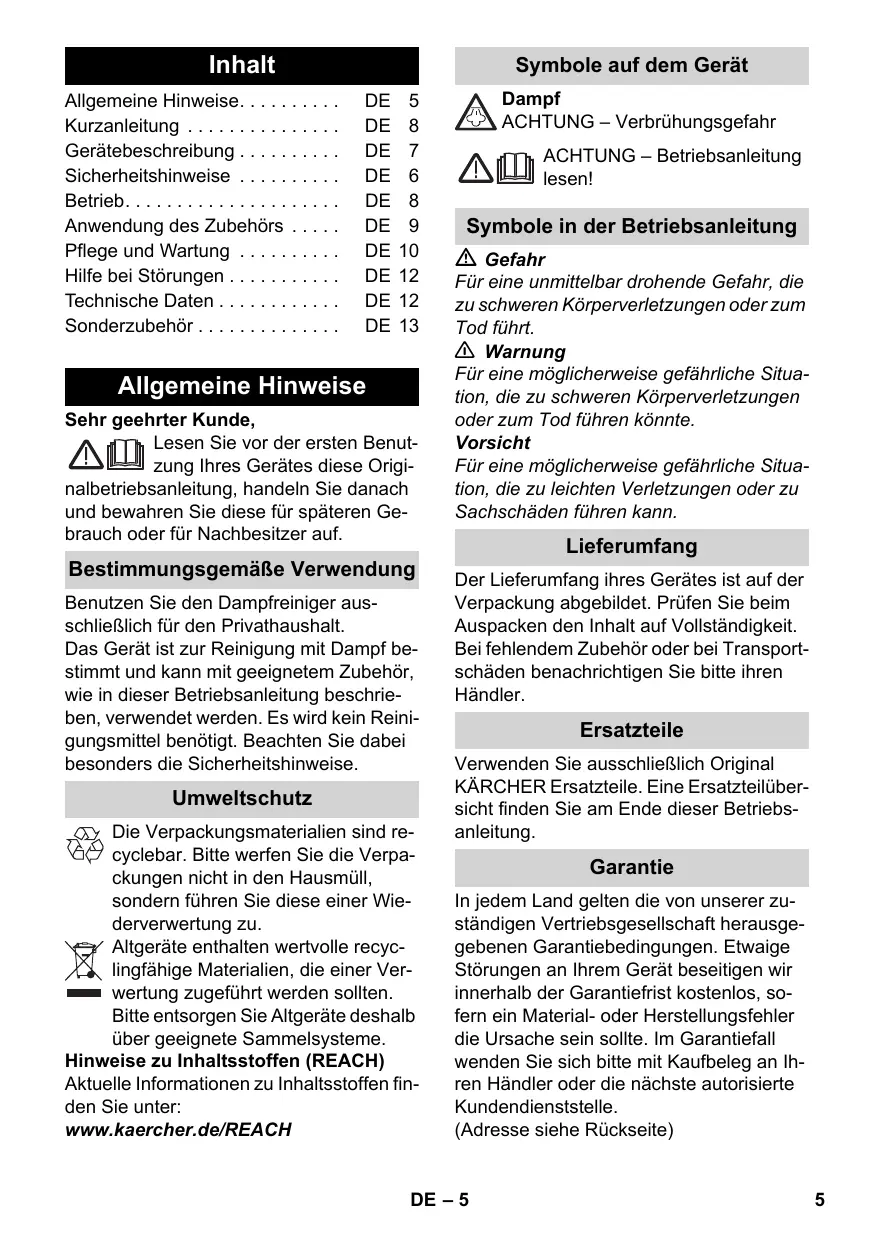

BEDIENUNGSANLEITUNG SC2500, SC2500C KARCHER

Allgemeine Hinweise.	DE	5
Kurzanleitung.	DE	8
Gerätebeschreibung.	DE	7
Sicherheitshinweise.	DE	6
Betrieb.	DE	8
Anwendung des Zubehörs.	DE	9
Pflege und Wartung.	DE	10
Hilfe bei Störungen.	DE	12
Technische Daten.	DE	12
Sonderzubehör.	DE	13

Allgemeine Hinweise

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Benutzen Sie den Dampfreiniger ausschließlich für den Privathaushalt.

Das Gerät ist zur Reinigung mit Dampf bestimmt und kann mit geeignetem Zubehör, wie in dieser Betriebsanleitung beschrieben, verwendet werden. Es wird kein Reinigungsmittel benötigt. Beachten Sie dabei besonders die Sicherheitshinweise.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Symbole auf dem Gerät

Dampf

ACHTUNG – Verbrühungsgefahr

ACHTUNG – Betriebsanleitung lesen!

Symbole in der Betriebsanleitung

⚠️ Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠ Warning

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Lieferumfang

Der Lieferumfang ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren Händler.

Ersatzteile

Verwenden Sie ausschließlich Original KÄRCHER Ersatzteile. Eine Ersatzteilübersicht finden Sie am Ende dieser Betriebsanleitung.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

(Adresse siehe Rückseite)

Sicherheitshinweise

Gefahr

■ Der Betrieb in explosionsgefährdeten Bereichen ist untersagt.
■ Beim Einsatz des Gerätes in Gefahrbereichen sind die entsprechenden Sicherheitsvorschriften zu beachten.
■ Das Gerät nicht in Schwimmbecken verwenden, die Wasser enthalten.
Das Gerät darf nicht verwendet werden zur Reinigung von Elektrogeräten z.B. Backofen, Dunstabzugshaube, Mikrowelle, Fernsehern, Lampe, Fön, elektrische Heizung usw.
Das Gerät und das Zubehör vor Benutzung auf ordnungsgemäßen Zustand prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. Bitte überprüfen Sie besonders Netzanschlussleitung, Wartungsverschluss und Dampfschlauch.
■ Beschädigte Netzanschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen lassen.
Beschädigten Dampfschlauch unverzüglich austauschen. Es darf nur ein vom Hersteller empfohlener Dampfschlauch (Bestellnummer siehe Ersatzteilliste) verwendet werden.
■ Netzstecker und Steckdose niemals mit feuchten Händen anfassen.
■ Keine Gegenstände abdampfen, die gesundheitsgefährdende Stoffe (z.B. Asbest) enthalten.
Den Dampfstrahl nie aus kurzer Entfernung mit der Hand berühren oder auf Menschen oder Tiere richten (Verbrühungsgefahr).
■ Der Wartungsverschluss darf während des Betriebs nicht geöffnet werden.

Warnung

Das Gerät darf nur an einen elektrischen Anschluss angeschlossen werden, der von einem Elektroinstallateur gemäß IEC 60364 ausgeführt wurde.
Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.

In feuchten Räumen, z.B. Badezimmer, das Gerät nur an Steckdosen mit vorgeschaltetem FI-Schutzschalter betreiben.
■ Ungeeignete Verlängerungsleitungen können gefährlich sein. Nur eine spritzwassergeschützte Verlängerungsleitung mit einem Querschnitt von mindestens 3x1 mm² verwenden.
■ Die Verbindung von Netzstecker und Verlängerungsleitung darf nicht im Wasser liegen.
■ Beim Ersetzen von Kupplungen an Netzanschluss- oder Verlängerungsleitung müssen der Spritzwasserschutz und die mechanische Festigkeit gewährleistet bleiben.
Der Benutzer hat das Gerät bestimmungsgemäß zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Personen im Umfeld zu achten.
■ Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit Mangel an Erfahrung und Wissen bedient werden, wenn sie beaufsichtigt werden oder auf den sicheren Gebrauch des Gerätes hingewiesen wurden und die damit verbundenen Gefahren kennen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Anwenderwartung dürfen von Kindern nicht ohne Aufsicht durchgeführt werden.
■ Das Gerät niemals unbeaufsichtigt lassen, solange das Gerät in Betrieb ist.
■ Vorsicht bei der Reinigung von gefliesten Wänden mit Steckdosen.

Vorsicht

Darauf achten, dass Netzanschluss- oder Verlängerungsleitung nicht durch Überfahren, Quetschen, Zerren oder dergleichen verletzt oder beschädigt werden. Die Netzleitungen vor Hitze, Öl und scharfen Kanten schützen.
■ Niemals Lösungsmittel, lösungsmittelhaltige Flüssigkeiten oder unverdünnte Säuren (z.B. Reinigungsmittel, Benzin, Farbverdünner und Azeton) in den Kes-

sel füllen, da sie die am Gerät verwendeten Materialien angreifen.

■ Das Gerät darf während der Reinigungsarbeit nicht getragen werden.
■ Das Gerät muss einen standfesten Untergrund haben.
■ Gerät nur entsprechend der Beschreibung bzw. Abbildung betreiben oder lagern!
■ Den Dampfhebel bei Betrieb nicht festklemmen.
■ Das Gerät vor Regen schützen. Nicht im Außenbereich lagern.

Sicherheitseinrichtungen

Vorsicht

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgangen werden.

Druckregler

Der Druckregler hält den Kesseldruck während des Betriebs möglichst konstant. Die Heizung wird bei Erreichen des maximalen Betriebsdrucks im Kessel abgeschaltet und bei einem Druckabfall im Kessel infolge von Dampfentnahme wieder zugeschaltet.

Kesselthermostat

Wenn sich im Fehlerfall kein Wasser im Kessel befindet steigt die Temperatur im Kessel an. Der Kesselthermostat schaltet die Heizung ab. Ein normalter Betrieb ist wieder möglich, wenn der Kessel gefüllt ist.

Sicherheitsthermostat

Fällt der Druckregler und das Kesselthermostat im Fehlerfall aus und überhitzt sich das Gerät, so schaltet der Sicherheitsthermostat das Gerät aus. Wenden Sie sich zum Rückstellen des Sicherheitsthermostats an den zuständigen KÄRCHER Kundendienst.

Wartungsverschluss

Der Wartungsverschluss ist zugleich ein Überdruckventil. Er verschließt den Kessel gegen den anstehenden Dampfdruck. Sollte der Druckregler defekt sein, und der Dampfdruck im Kessel steigen, öffnet das Überdruckventil und Dampf tritt durch den Wartungsverschluss nach außen aus.

Wenden Sie sich vor Wiederinbetriebnahme des Gerätes an den zuständigen KÄRCHER Kundendienst.

Gerätebeschreibung

→ Abbildungen siehe Aus-klappseite 4

A1 Wassertank
A2 Wassertank füllen
A3 Schalter – Ein
A4 Schalter – Aus
A5 Kontrolllampe - Heizung (GRÜN)
A6 Kontrolllampe - Wassermangel (ROT)
A7 Tragegriff
A8 Halter für Zubehör
A9 Halter für Zubehör
A10 Wartungsverschluss
A11 Aufbewahrung für Netzanschlussleitung
A12 Parkhalterung für Bodendüse
A13 Netzanschlussleitung mit Netzstecker
A14 Laufräder (2 Stück)
A15 Lenkrolle
B1 Dampfpistole
B2 Dampfhebel
B3 Entriegelungstaste
B4 Wahlschalter für Dampfmenge (mit Kindersicherung)
B5 Dampfschlauch
C1 Punktstrahldüse
C2 Rundbürste
D1 Handdüse
D2 Frotteeüberzug
E1 Verlängerungsrohre (2 Stück)
E2 Entriegelungstaste
F1 Bodendüse
F2 Halteklammer
F3 Bodentuch

Kurzanleitung

→ Abbildungen siehe Seite 2

1 Wassertank bis zur Markierung „MAX“ füllen.
2 Netzstecker einstecken. Gerät einschalten.
3 Kontrolllampe - Heizung blinkt grün. Warten bis die Kontrolllampe - Heizung konstant leuchtet.
4 Zubehör an Dampfpistole anschließen. Der Dampfreiniger ist einsatzbereit.

Betrieb

→ Abbildungen siehe Aus-klappseite 3

Zubehör montieren

→ Abbildung A Lenkrolle und Transporträder einstecken und einrasten.

→ Abbildung B + C Benötigtes Zubehör (siehe Kapitel „Anwendung des Zubehörs“) mit der Dampfpistole verbinden. Dazu das offene Ende des Zubehörs auf die Dampfpistole stecken und soweit auf die Dampfpistole schieben, bis die Entriegelungstaste der Dampfpistole einrastet.

→ Abbildung D Bei Bedarf die Verlängerungsrohre verwenden. Dazu ein bzw. beide Verlängerungsrohre mit der Dampfpistole verbinden. Benötigtes Zubehör auf das freie Ende des Verlängerungsrohres schieben.

Zubehör trennen

⚠ Gefahr

Beim Trennen von Zubehörteilen kann heißes Wasser heraustropfen! Trennen Sie die Zubehörteile nie während Dampf ausströmt – Verbrühungsgefahr!

→ Wahlschalter für Dampfmenge nach hinten stellen (Dampfhebel gesperrt).

→ Abbildung E Zum Trennen der Zubehörteile die Entriegelungstaste drücken und die Teile auseinander ziehen.

Wassertank füllen

Der Wassertank kann jederzeit gefüllt werden.

Vorsicht

Kein Kondenswasser aus dem Wäschetrockner verwenden!

Keine Reinigungsmittel oder andere Zusätze (zum Beispiel Düfte) einfüllen!

Kein reines destilliertes Wasser verwenden! Max. 50% destilliertes Wasser und 50% Leitungswasser.

Kein gesammeltes Regenwasser verwenden!

→ Abbildung 1

Der Wassertank kann zum Füllen abgenommen oder direkt am Gerät befüllt werden.

Wassertank abnehmen

→ Wassertank senkrecht nach oben ziehen.
→ Wassertank senkrecht unter Wasserhahn bis zur Markierung „MAX“ füllen.
→ Wassertank einsetzen und nach unten drücken bis er einrastet.

Direkt am Gerät

→ Wasser aus einem Gefäß in den Einfülltrichter gießen. Bis zur Markierung „MAX“ füllen.

Gerät einschalten

→ Das Gerät auf festen Untergrund stellen.
→ Netzstecker in eine Steckdose stecken.
→ Schalter - Ein drücken, um das Gerät einzuschalten.

Hinweis: Befindet sich kein oder zu wenig Wasser im Dampfkessel, läuft die Wasserpumpe an und fördert Wasser vom Wassertank in den Dampfkessel. Der Füllvorgang kann mehrere Minuten dauern.

→ Warten bis die Kontrolllampe - Heizung konstant leuchtet.
Der Dampfreiniger ist einsatzbereit.

Wasser nachfüllen

Bei Wassermangel im Wassertank blinkt die Kontrolllampe - Wassermangel rot und es ertönt ein Signalton.

→ Wassertank bis zur Markierung „MAX“ füllen.

Hinweis: In kurzen Intervallen versucht die Wasserpumpe den Dampfkessel zu füllen. Ist die Befüllung erfolgreich, erlischt die rote Kontrolllampe.

Dampfmenge regeln

Mit dem Wahlschalter für Dampfmenge wird die ausströmende Dampfmenge geregelt. Der Wahlschalter hat drei Stellungen:

Maximale Dampfmenge

Reduzierte Dampfmenge

Kein Dampf - Kindersicherung Hinweis: In dieser Stellung kann der Dampfhebel nicht betätigt werden.

→ Wahlschalter auf benötigte Dampfmenge stellen.
→ Dampfhebel betätigen, dabei die Dampfpistole zuerst auf ein Tuch richten, bis der Dampf gleichmäßig ausströmt.

Gerät ausschalten

→ Schalter - Aus drücken, um das Gerät auszuschalten.
→ Netzstecker aus der Steckdose ziehen.
→ Restwasser aus Wassertank leeren.

Gerät aufbewahren

Abbildungen G - H

→ Rundbürste in einen kleinen Halter für Zubehör stecken.
→ Handdüse und Punktstrahldüse je auf ein Verlängerungsrohr stecken.
→ Verlängerungsrohre in die großen Halter für Zubehör stecken.
→ Bodendüse in die Parkhalterung einhängen.
→ Dampfschlauch um die Verlängerungs- rohre wickeln und Dampfpistole in die Bodendüse stecken.

→ Netzanschlussleitung in der Aufbewahrung für Netzanschlussleitung verstauen.

Anwendung des Zubehörs

Wichtige Anwendungshinweise

Bodenflächen reinigen

Es wird empfohlen vor dem Einsatz des Dampfreinigers den Boden zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz/losen Partikeln befreit.

Auffrischen von Textilien

Vor Behandlung mit dem Dampfreiniger bitte immer die Verträglichkeit der Textilien an verdeckter Stelle prüfen: Zuerst Eindampfen, dann trocknen lassen und anschließend auf Farb- oder Formveränderung prüfen.

Reinigung von beschichteten oder lackierten Oberflächen

Beim Reinigen von lackierten oder kunststoffbeschichteten Oberflächen wie z. B. Küchen- und Wohnmöbeln, Türen, Parkett können sich Wachs, Möbelpolitur, Kunststoffbeschichtungen oder Farbe lösen oder Flecken entstehen. Bei der Reinigung dieser Oberflächen ein Tuch kurz eindampfen und damit über die Oberflächen wischen.

Vorsicht

Dampf nicht auf verleimte Kanten richten, da sich der Umleimer lösen könnte. Das Gerät nicht zum Reinigen von unversiegelten Holz- oder Parkettböden verwenden.

Glasreinigung

Erwärmen Sie bei niedrigen Außentemperaturen, vor allem im Winter, die Fensterscheibe, in dem Sie die gesamte Glasoberfläche leicht eindampfen. So werden Spannungen an der Oberfläche vermieden, die zu Glasbruch führen können. Anschließend die Fensterfläche mit Handdüse und Überzug reinigen. Verwenden Sie zum Abziehen des Wassers einen Fensterabzieher oder wischen Sie die Flächen trocken.

Vorsicht

Dampf nicht auf die versiegelten Stellen des Fensterrahmens richten, um diese nicht zu beschädigen.

Dampfpistole

Sie können die Dampfpistole auch ohne Zubehör benutzen, zum Beispiel:

• zum Beseitigen von Gerüchen und Falten aus hängenden Kleidungsstücken, indem Sie diese aus einer Entfernung von 10-20 cm bedampfen.
• zum Entstauben von Pflanzen. Hierbei einen Abstand von 20-40 cm halten.
• zum feuchten Staubwischen, indem ein Tuch kurz eingedampft wird und damit über Möbel gewischt wird.

Punktstrahldüse

Je näher die Punktstrahldüse an der verschmutzen Stelle ist, desto höher ist die Reinigungswirkung, da Temperatur und Dampf am Düsenaustritt am höchsten sind. Besonders praktisch zur Reinigung von schwer zugänglichen Stellen, Fugen, Armaturen, Abflüssen, Waschbecken, WCs, Jalousien oder Heizkörpern. Starke Kalkablagerungen können vor dem Dampfreinigen mit Essig oder Zitronensäure beträufelt werden, 5 Minuten einwirken lassen, danach abdampfen.

Rundbürste

Die Rundbürste kann als Ergänzung auf die Punktstrahldüse montiert werden. Durch Bürsten können damit hartnäckige Verschmutzungen leichter entfernt werden.

Vorsicht

Nicht geeignet zur Reinigung empfindlicher Flächen.

→ Abbildung ©

Rundbürste auf Punktstrahldüse befestigen.

Handdüse

Bitte den Frotteeüberzug über die Handdüse ziehen. Besonders gut geeignet für kleine abwaschbare Flächen, Duschkabinen und Spiegel.

Bodendüse

Geeignet für alle abwaschbaren Wand- und Bodenbeläge, z. B. Steinböden, Fliesen und PVC-Böden. Arbeiten Sie auf stark verschmutzten Flächen langsam, damit der Dampf länger einwirken kann.

Hinweis: Reinigungsmittelrückstände oder Pflegeemulsionen, die sich noch auf der zu reinigenden Fläche befinden, könnten bei der Dampfreinigung zu Schlieren führen, die bei mehrmaliger Anwendung aber verschwinden.

→ Abbildung F

Bodentuch an Bodendüse befestigen.

1 Bodentuch längs falten und Bodendüse darauf stellen.
2 Halteklammern öffnen.
3 Tuchenden in die Öffnungen legen und fest spannen.
4 Halteklammern schließen.

Vorsicht

Finger nicht zwischen die Klammern bringen.

Bodendüse parken

→ Abbildung G

Bei Arbeitsunterbrechung die Bodendüse in die Parkhalterung einhängen.

Pflege und Wartung

⚠️ Gefahr

Wartungsarbeiten nur bei gezogenem Netzstecker und abgekühltem Dampfreiniger durchführen.

Ausspülen des Dampfkessels

Spülen Sie den Dampfkessel des Dampfreinigers spätestens nach jeder 10. Tankfüllung aus.

→ Netzstecker aus der Steckdose ziehen.
→ Dampfreiniger abkühlen lassen.
→ Wassertank entleeren.
→ Zubehör aus den Zubehörhaltern entnehmen.

Abbildung I

→ Wartungsverschluss öffnen. Dazu das offene Ende eines Verlängerungsrohrs auf den Wartungsverschluss aufsetzen,

in die Führung einrasten und aufdrehen.

→ Dampfkessel mit Wasser füllen und kräftig schütteln. Dadurch lösen sich Kalkrückstände, die sich auf dem Boden des Dampfkessels abgesetzt haben.
→ Vorhandenes Wasser vollständig aus dem Kessel leeren (siehe Abbildung U).

Entkalken des Dampfkessels

Da sich an der Kesselwand Kalk festsetzt, empfehlen wir, den Dampfkessel in folgenden Abständen zu entkalken (TF=Tankfüllungen):

Härtebereich		° dH	mmol/l	TF
I	weich	0-7	0-1,3	100
II	mittel	7-14	1,3-2,5	90
III	hart	14-21	2,5-3,8	75
IV	sehr hart	>21	>3,8	50

Hinweis: Die Härte des Leitungswassers können Sie bei Ihrem Wasserwirtschaftsamt oder den Stadtwerken erfragen.

→ Netzstecker aus der Steckdose ziehen.
→ Netzstecker aus der Steckdose ziehen.
→ Dampfreiniger abkühlen lassen.
→ Wassertank entleeren.
→ Zubehör aus den Zubehörhaltern entnehmen.

Abbildung I

→ Wartungsverschluss öffnen. Dazu das offene Ende eines Verlängerungsrohrs auf den Wartungsverschluss aufsetzen, in die Führung einrasten und aufdrehen.
→ Vorhandenes Wasser vollständig aus dem Kessel leeren (siehe Abbildung J).

⚠ Warning

Verwenden Sie ausschließlich Produkte, die von KÄRCHER freigegeben sind, um eine Schädigung des Gerätes auszuschließen.

→ Verwenden Sie zum Entkalken die KÄRCHER Entkalkersticks (Bestell-Nr. 6.295-206). Beachten Sie beim Ansetzen der Entkalkerlösung die Dosierungshinweise auf der Verpackung.

⚠ Achtung

Vorsicht beim Befüllen und Entleeren des Dampfreinigers. Die Entkalkerlösung kann empfindliche Oberflächen angreifen.

→ Füllen Sie die Entkalkerlösung in den Kessel und lassen Sie die Lösung ca. 8 Stunden einwirken.

⚠ Warning

Während des Entkalkens, den Wartungsverschluss nicht auf das Gerät schrauben. Den Dampfreiniger nicht benutzen, solange noch Entkalkungsmittel im Kessel ist.

→ Nach 8 Stunden die Entkalkerlösung vollständig ausschütten. Es bleibt noch eine Restmenge Lösung im Dampfkessel, deshalb den Kessel zwei– bis dreimal mit kaltem Wasser ausspülen, um alle Rückstände des Entkalkers zu entfernen.

→ Vorhandenes Wasser vollständig aus dem Kessel leeren (siehe Abbildung ⭕).

→ Die Aufbewahrung für die Netzanschlussleitung trocknen.

→ Wartungsverschluss mit dem Verlängerungsrohr zuschrauben.

→ Wassertank füllen (siehe Seite 7).

→ Der Dampfreiniger ist einsatzbereit.

Pflege des Zubehörs

Hinweis: Bodentuch und Frotteeüberzug sind bereits vorgewaschen und können sofort zum Arbeiten mit dem Dampfreiniger verwendet werden.

→ Waschen Sie verschmutzte Bodentücher und Frotteeüberzüge bei 60°C in der Waschmaschine. Verwenden Sie keinen Weichspüler, damit die Tücher den Schmutz gut aufnehmen können. Die Tücher sind für den Trockner geeignet.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

⚠️ Gefahr

Wartungsarbeiten nur bei gezogenem Netzstecker und abgekühltem Dampfreiniger durchführen.

Reparaturarbeiten am Gerät dürfen nur vom autorisierten Kundendienst durchgeführt werden.

Lange Aufheizzeit

Dampfkessel ist verkalkt.

→ Dampfkessel entkalken.

Kein Dampf

Kontrolllampe - Wassermangel blinkt rot und Signalton ertönt.

Kein Wasser im Wassertank.

→ Wassertank bis zur Markierung „MAX“ füllen.

Kontrolllampe - Wassermangel leuchtet rot.

Kein Wasser im Dampfkessel. Überhitzungsschutz der Pumpe hat ausgelöst.

→ Gerät ausschalten.
→ Wassertank füllen.
→ Gerät einschalten.

Wassertank nicht richtig eingesetzt oder verkalkt.

→ Wassertank entnehmen und spülen.
→ Wassertank einsetzen und nach unten drücken bis er einrastet.

Dampfhebel lässt sich nicht drücken.

Dampfhebel ist mit der Verriegelung / Kindersicherung gesichert.

→ Wahlschalter für Dampfmenge nach vorne stellen.

Hoher Wasseraustrag

Dampfkessel ist verkalkt.

→ Dampfkessel entkalken.

Technische Daten

Stromanschluss

Spannung	220-240 V1~50/60 Hz
Schutzgrad	IPX4
Schutzklasse	I
Leistungsdaten
Heizleistung	1500 W
Betriebsdruck max.	0,32 MPa
Aufheizzeit	6 Minuten
Dampfmenge
Dauerdampfen	40 g/min
Dampfstoß max.	100 g/min
Füllmenge
Wassertank	0,8 l
Dampfkessel	0,5 l
Maße
Gewicht (ohne Zubehör)	4,1 kg
Länge	350 mm
Breite	280 mm
Höhe	270 mm

Technische Änderungen vorbehalten!

Sonderzubehör

Bestellnummer

Mikrofaser-Tuchset, Bad 2.863-171

2 Soft-Bodentücher aus Plüschvelour,

1 Abrasiv-Überzug für Handdüse,

1 Poliertuch für Spiegel und Armaturen

Mikrofaser-Tuchset, Küche 2.863-172

2 Soft-Bodentücher aus Plüschvelour,

1 Soft-Überzug aus Plüschvelour, 1 Tuch für streifenfreie Reinigung von Edelstahlflächen

Mikrofaser-Tuchset, Soft-Bo- 2.863-173 dentuch

2 Soft-Bodentücher aus Plüschvelour

Mikrofaser-Tuchset, Soft-Überzug 2.863-174

2 Soft-Überzüge aus Plüschvelour

Frottee-Tücher 6.369-357

5 Bodentücher aus Baumwolle

Frottee-Überzüge 6.370-990

5 Überzüge aus Baumwolle

Rundbürstenset 2.863-058

4 Rundbürsten für die Punktstrahldüse

Rundbürstenset mit Messing-2.863-061 borsten

Zum Entfernen von hartnäckigem

Schmutz. Ideal auf unempfindlichen Oberflächen.

Rundbürste mit Schaber 2.863-140

Rundbürste mit zwei Reihen hitzebeständiger Borsten und einem Schaber. Nicht geeignet auf empfindlichen Oberflächen.

Powerdüse und Verlängerung 2.884-282

Für die Reinigung von schwer zugänglichen Stellen (z.B. Ecken) mit erhöhter Reinigungskraft.

Dampf-Turbobürste 2.863-159

Für Reinigungsaufgaben bei denen sonst geschrubbt werden muss

Textilpflegedüse 4.130-390

Zum Auffrischen von Kleidung und Textilien.

Tapetenlöser 2.863-062

zum Entfernen von Tapeten und Leimresten

Entkalkersticks (9 Stück) 6.295-206

Contents

Damprenseren er driftsklar.

Etterfylle vann

Ved vannmangel i vanntanken blinker kontrollampen - vannmangel rødt og det høres en signaltone.

→ Fyll vanntanken opp til merket „MAX“.

Vanntanken er tom for vann.

→ Fyll vanntanken opp til merket „MAX“.
