MANUALE UTENTE WIDL 126 INDESIT

Istruzioni per l’uso LAVASCIUGA Sommario Italiano

Installazione, 38-39 Disimballo e livellamento, 38 Collegamenti idraulici ed elettrici, 38-39 Primo ciclo di lavaggio, 39 Dati tecnici, 39 Descrizione della lavasciuga, 40-41 Pannello di controllo, 40 Spie, 41 Avvio e Programmi, 42 In breve: avviare un programma, 42 Tabella dei programmi, 42 Personalizzazioni, 43 WIDL 126 Impostare la temperatura, 43 Impostare l’asciugatura, 43 Funzioni, 43 Detersivi e biancheria, 44 Cassetto dei detersivi, 44 Preparare la biancheria, 44 Capi particolari, 44 Precauzioni e consigli, 45 Sicurezza generale, 45 Smaltimento, 45 Risparmiare e rispettare l’ambiente, 45 Manutenzione e cura, 46 Escludere acqua e corrente elettrica, 46 Pulire la lavasciuga, 46 Pulire il cassetto dei detersivi, 46 Curare oblò e cestello, 46 Pulire la pompa, 46 Controllare il tubo di alimentazione dell’acqua, 46 Anomalie e rimedi, 47 Assistenza, 48

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavasciuga per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavasciuga uno spazio sufficiente per la ventilazione. Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Collegamenti idraulici ed elettrici Disimballo e livellamento Collegamento del tubo di alimentazione dell’acqua Disimballo

1. Disimballare la lavasciuga.

2. Controllare che la lavasciuga non abbia

subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

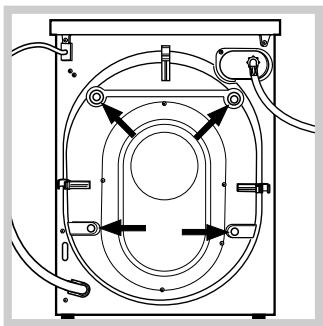

3. Rimuovere le 4 viti di

protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavasciuga

debba essere trasportata, dovranno essere rimontati. Gli imballaggi non sono giocattoli per bambini. Livellamento

1. Installare la lavasciuga su un pavimento piano e

rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non

fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l’angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

1. Inserire la guarnizione

A nell’estremità del tubo di alimentazione e avvitarlo a un rubinetto d’acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l’acqua finché non sia limpida.

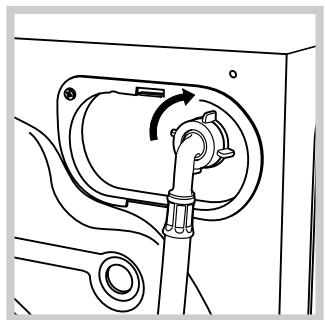

2. Collegare il tubo di

alimentazione alla lavasciuga avvitandolo all’apposita presa d’acqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che nel tubo non ci siano né

pieghe né strozzature. La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco). Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. Collegamento del tubo di scarico

Non usare prolunghe e multiple. Installazione

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra; A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile. Il cavo non deve subire piegature o compressioni. Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati. Primo ciclo di lavaggio Dopo l’installazione, prima dell’uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma a 90°C senza prelavaggio. Programmi oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua. Descrizione Attenzione! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm. Prima di inserire la spina nella presa della corrente, accertarsi che: • la presa abbia la messa a terra e sia a norma di legge; • la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco); Capacità da 1 a 5 kg per il lavaggio; da 1 a 4 kg per l'asciugatura Collegamenti elettrici tensione a 220/230 Volt 50 Hz potenza massima assorbita 1850 W Collegamenti idrici pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 46 litri Velocità di centrifuga sino a 1200 giri al minuto Programmi di controllo secondo la norma IEC456 lavaggio: programma 2; temperatura 60°C; effettuato con 5 kg di carico. asciugatura: prima asciugatura effettuata con 1 kg di carico selezionando un tempo di 40 min; seconda asciugatura effettuata con 4 kg di carico e la manopola ASCIUGATURA sulla posizione Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni - 2002/96/CE Assistenza La lavabiancheria non va installata all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali. larghezza cm 59,5 altezza cm 85 profondità cm 53,5 Anomalie • la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina. Dimensioni Manutenzione • la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco); WIDL 126 Precauzioni Collegamento elettrico Modello Detersivi Dati tecnici

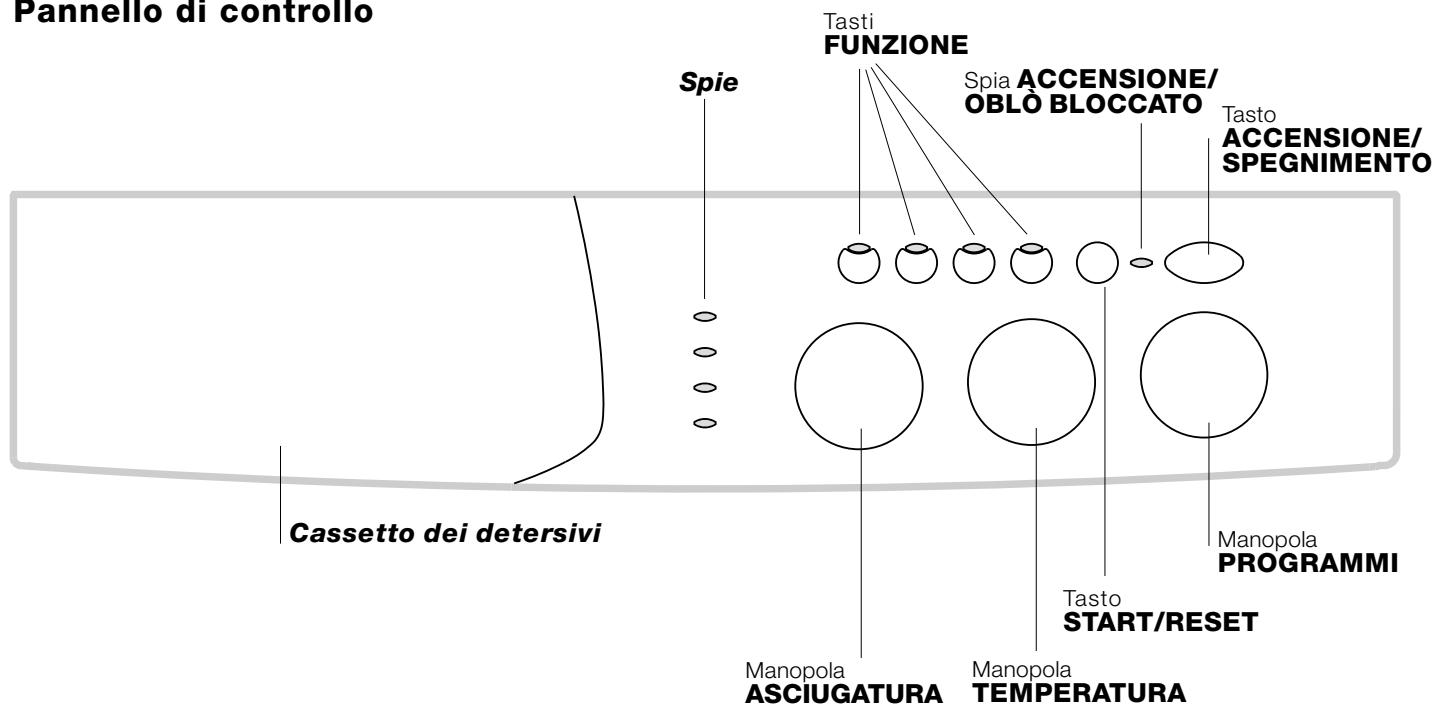

Descrizione della lavasciuga Pannello di controllo

Tasti FUNZIONE Spia ACCENSIONE/ Spie OBLÒ BLOCCATO Tasto ACCENSIONE/ SPEGNIMENTO Cassetto dei detersivi Manopola PROGRAMMI Tasto START/RESET Manopola ASCIUGATURA Manopola TEMPERATURA Cassetto dei detersivi per caricare detersivi e additivi (vedi pag. 44). Manopola TEMPERATURA per impostare la temperatura o il lavaggio a freddo (vedi pag. 43). Spie per seguire lo stato di avanzamento del programma di lavaggio. Se è stata impostata la funzione Delay Timer, indicheranno il tempo mancante all’avvio del programma (vedi pag. 41). Tasto START/RESET per avviare i programmi o annullare quanto erroneamente impostato. Manopola ASCIUGATURA per impostare l’asciugatura desiderata (vedi pag. 43). Tasti FUNZIONE per selezionare le funzioni disponibili. Il tasto relativo alla funzione selezionata rimarrà acceso.

Spia ACCENSIONE/OBLÒ BLOCCATO per capire se la lavasciuga è accesa e se l’oblò è apribile (vedi pag. 41). Tasto ACCENSIONE/SPEGNIMENTO per accendere e spegnere lalavasciuga. Manopola PROGRAMMI per impostare i programmi (vedi pag. 42). Durante il programma la manopola resta ferma. Spie Ritardo impostato: Se è stata attivata la funzione Delay Timer (vedi pag. 43), dopo avere avviato il programma, inizierà a lampeggiare la spia relativa al ritardo selezionato:

Installazione Le spie forniscono informazioni importanti. Ecco che cosa dicono: Fase in corso: Durante il ciclo di lavaggio le spie si accenderanno progressivamente per indicarne lo stato di avanzamento: Prelavaggio / Lavaggio Risciacquo Centrifuga Descrizione Asciugatura Nota: - durante la fase di scarico si illuminerà la spia relativa alla fase Centrifuga. Tasti funzione I TASTI FUNZIONE fungono anche da spie. Selezionando una funzione il relativo tasto si illuminerà. Se la funzione selezionata non è compatibile con il programma impostato il tasto lampeggerà e la funzione non verrà attivata. Nel caso venga impostata una funzione incompatibile con un’altra precedentemente selezionata rimarrà attiva solo l’ultima scelta. Detersivi Trascorso il ritardo selezionato la spia lampeggiante si spengnerà e avrà inizio il programma impostato. - al termine del ciclo di asciugatura, la spia relativa alla lampeggerà, per indicare che bisogna riportafase re la manopola ASCIUGATURA sulla posizione 0. Programmi Col trascorrere del tempo verrà visualizzato il ritardo residuo con il lampeggio della spia relativa: Precauzioni Manutenzione Anomalie Il lampeggio veloce della spia ACCENSIONE/OBLÒ BLOCCATO contemporaneo a quello di almeno un’altra spia segnala un’anomalia. Chiamare l’Assistenza Tecnica. Assistenza Spia ACCENSIONE/OBLÒ BLOCCATO: La spia accesa indica che l’oblò è bloccato per impedire aperture accidentali; per evitare danni è necessario attendere che la spia lampeggi prima di aprire l’oblò.

Avvio e Programmi In breve: avviare un programma

5. Impostare l’asciugatura se necessario (vedi pag. 43).

6. Versare detersivo e additivi (vedi pag. 44).

7. Avviare il programma premendo il tasto

START/RESET. Per annullare il ciclo impostato premere il tasto START/RESET per 2 secondi.

8. Al termine del programma la spia ACCENSIONE/

OBLÒ BLOCCATO lampeggerà indicando che l’oblò è apribile. Estrarre la biancheria e lasciare l’oblò socchiuso per far asciugare il cestello. Spegnere la lavasciuga premendo il tasto

1. Accendere la lavasciuga premendo il tasto

Tutte le spie si accenderanno per qualche secondo, poi si spengono e la spia ACCENSIONE/ OBLÒ BLOCCATO inizierà a lampeggiare.

2. Caricare la biancheria e chiudere l’oblò.

3. Impostare con la manopola PROGRAMMI il

programma desiderato.

4. Impostare la temperatura di lavaggio (vedi pag. 43).

Tabella dei programmi N atura dei tessuti e d ello sp orco P rogram mi Tem peratura A sciugatura

D urata Am m orbidel ciclo D escrizione d el ciclo d i lavaggio dente (m inuti) prelav. lavag . D etersivo S tandard B ianchi estremamente sporchi (lenzuola, tovaglie, ecc.) B ianchi estremamente sporchi (lenzuola, tovaglie, ecc.) B ianchi e colorati resistenti molto sporchi B ianchi e colorati delicati molto sporchi B ianchi poco sporchi e colori delicati (camice, maglie, ecc.) Colori resistenti molto sporchi (biancheria per neonati, ecc.) Colori resistenti molto sporchi (biancheria per neonati, ecc.)

Tessuti molto delicati (tende, seta, viscosa, ecc.)

Asciu gatu ra tessuti di coton e

Prelavaggio, lavaggio, risciacqui, centrifughe intermedie e finale Lavaggio, risciacqui, centrifughe intermedie e finale Lavaggio, risciacqui, centrifughe intermedie e finale Lavaggio, risciacqui, centrifughe intermedie e finale Lavaggio, risciacqui, centrifughe intermedie e finale Lavaggio, risciacqui, antipiega o centrifuga delicata Lavaggio, risciacqui, antipiega o centrifuga delicata Lavaggio, risciacqui, antipiega o centrifuga delicata Lavaggio, risciacqui, antipiega o scarico Tim e 4 y ou B ianchi e colorati resistenti molto sporchi Colori delicati (biancheria di tutti i tipi leggermente sporca) Colori delicati (biancheria di tutti i tipi leggermente sporca)

Tessuti per abbigliamento sportivo (Tute, calzoncini, ecc.)

Lavaggio, risciacqui, centrifughe intermedie e finale Lavaggio, risciacqui, centrifuga delicata Lavaggio, risciacqui, e centrifuga delicata S po rt Lavaggio a fredd o (senza detersivo), lavaggio, risciacqui, e centrifuga delicata Lavaggio, risciacqui, centrifughe intermedie e finale PR OGR AM M I PAR Z IALI R isciacquo

R isciacqui e centrifuga Scarico e centrifuga Scarico Note -Per il programma 9 è consigliabile non superare un carico di biancheria di 3,5 kg. -Per il programma 13 è consigliabile non superare un carico di biancheria di 2 kg. -Per la descrizione dell’antipiega: vedi Stira meno, pagina a fianco. I dati riportati nella tabella hanno valore indicativo. Programma speciale Giornaliero 30’ (programma 11 per Sintetici) è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il programma (11 a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Si consiglia l'uso di detersivo liquido.

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella dei programmi a pag. 42). La temperatura si può ridurre sino al lavaggio a freddo ( ). Ruotando la manopola ASCIUGATURA si imposta il tipo di asciugatura desiderato. Sono previste due possibilità: A - In base al tempo: Da 40 a 150 minuti. Alla fine dell’asciugatura viene effettuato un periodo di raffreddamento. Carico max (Kg) I dati riportati nella tabella hanno valore indicativo. Tipo di tessuto Tipo di carico Cotone, Lino Biancheria di diverse dimensioni

Cotone Asciugamani in spugna

Acrilici Pigiami, calzini, ecc.

Armadio Asciuga appendi Stiro Descrizione B - In base al livello di umidità dei capi asciugati: : capi leggermente umidi, facili da stirare. Stiro : capi asciutti da riporre. Asciuga e appendi : capi molto asciutti, consigliato per spugne e Armadio accappatoi. Tabella tempi di asciugatura Installazione Impostare l’asciugatura Programmi Nylon Sottoveste, calze, ecc.

Se eccezionalmente il carico di biancheria da lavare ed asciugare è superiore al massimo previsto (vedi tabella a fianco), effettuare il lavaggio, e a programma ultimato, dividere il carico e rimetterne una parte nel cestello. Seguire a questo punto le istruzioni per effettuare solo l’asciugatura. Ripeti le stesse operazioni per il carico rimanente. Importante: - Durante l’asciugatura viene effettuata una centrifuga se hai impostato uno dei programmi cotone , Asciuga e appendi , Stiro e uno dei livelli di asciugatura (Armadio - Per carichi di cotone inferiori ad 1 Kg, utilizza il programma d’asciugatura relativo ai tessuti delicati. Detersivi Solo asciugatura Ruotare la manopola PROGRAMMI su una delle posizioni di asciugatura (7-8) in base al tipo di tessuto, quindi selezionare il tipo di asciugatura desiderato con la manopola ASCIUGATURA. Funzioni D e lay T im e r E f f e tto N o te p e r l 'u s o A ttiv a c o n i p r o g r a m m i: R i t a r d a l 'a v v io d e ll a m a c c h in a s in o a 9 o re. P r e m e r e p i ù v o l t e i l t a s t o fi n o a fa r a c ccen dere la s pia relativa al ritardo des id erato . A lla q u i n t a p r e s s i o n e d e l t a s t o la fu n z i o n e s i d is a t t iv e rà . N .B .: U n a v o l t a p r e m u t o il t a s t o S t a rt /R e s e t , s i p u ò m o d if ic a r e i l v a l o r e d e l r i t a r d o s o lo d i m i n u e n d o lo . Tu tti N o ta : S e v u o i e ff e t t u a re a n c h e l 'a s c i u g a t u r a , q u e s t a fu n z i o n e è a t t iv a s o l o s e a b b i n a t a a l l iv e ll o (S t i r o ). S t ira m e n o Ex tra R is cia c q u o A u m e n t a l 'e ff i c a c i a d el ris ciacq u o . R i d u c e la v e lo c i t à d i c e n t ri f u g a . E ' c o n s ig l i a t a c o n la v a b i a n c h e r i a a p ie n o c a r i c o o c o n d o s i e l e v a t e d i d e t e r s iv o . 1, 2, 3, 4, 9, 10, 12, 13 R is c ia c q u o . Tu tti tr a n ne 6, 7, 8 e S c a ric o. Assistenza 1200-600 3, 4, 5, 6, 9, 10, R is c ia c q u o . Anomalie R i d u c e le p i e g h e s u i t es s u t i, ag evo lan d o la s tirat u ra. I m p o s t a n d o q u e s t a fu n z i o n e , i p r o g ra m m i 4 , 5 , 6 s i i n t e r r o m p e ra n n o c o n i l b u c a t o i n a m m o l l o ( A n t i p i e g a ) e l a s p i a d e l l a fa s e R i s c i a c q u o la m p eg g e rà : - p e r c o m p l e t a r e i l c i c l o p r e m e r e il t a s t o S TA R T /R E S E T; - p e r e f fe t t u a r e s o l o lo s c a r i c o p o s i z i o n a r e la m a n o p o l a s u l s i m b o l o r e la t i v o e p r e m e r e il t a s t o S TA R T /R E S E T. Manutenzione Fu n z ion i Precauzioni Le varie funzioni di lavaggio previste dalla lavasciuga permettono di ottenere la pulizia e il bianco desiderati. Per attivare le funzioni:

1. premere il tasto relativo alla funzione desiderata, secondo la tabella sottostante;

2. l’accensione del tasto relativo segnala che la funzione è attiva.

Nota: Il lampeggio veloce del tasto indica che la funzione relativa non è selezionabile per il programma impostato.

Detersivi e biancheria

Cassetto dei detersivi Capi particolari Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavasciuga e a inquinare l’ambiente. Tende: piegarle e sistemarle dentro una federa o un sacchetto a rete. Lavarle da sole senza superare il mezzo carico. Utilizzare il programma 6 che esclude in automatico la centrifuga. Piumini e giacche a vento: se l’imbottitura è d’oca o d’anatra si possono lavare nella lavasciuga. Rivoltare i capi e fare un carico massimo di 2-3 kg, ripetendo il risciacquo una o due volte e utilizzando la centrifuga delicata. Lana: per ottenere i migliori risultati utilizzare un detersivo specifico e non superare 1kg di carico.

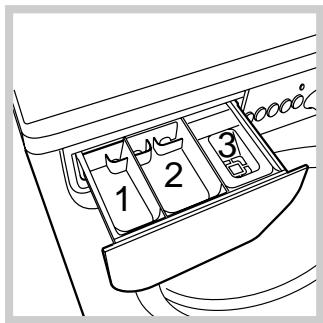

Estrarre il cassetto dei detersivi e inserire il detersivo o l’additivo come segue. vaschetta 1: Detersivo per prelavaggio (in polvere) vaschetta 2: Detersivo per lavaggio (in polvere o liquido) Il detersivo liquido va versato solo prima dell’avvio. vaschetta 3: Additivi (ammorbidente, ecc.) L’ammorbidente non deve fuoriuscire dalla griglia. Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma. Preparare la biancheria • Suddividere la biancheria secondo: - il tipo di tessuto / il simbolo sull’etichetta. - i colori: separare i capi colorati da quelli bianchi. • Vuotare le tasche e controllare i bottoni. • Non superare i valori indicati, riferiti al peso della biancheria asciutta: Tessuti resistenti: max 5 kg Tessuti sintetici: max 2,5 kg Tessuti delicati: max 2 kg Lana: max 1 kg Quanto pesa la biancheria?

lenzuolo 400-500 gr. federa 150-200 gr. tovaglia 400-500 gr. accappatoio 900-1.200 gr. asciugamano 150-250 gr. Precauzioni e consigli Sicurezza generale • Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente • Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Tecnologia a servizio dell’ambiente Se nell’oblò si vede poca acqua è perché con la nuova tecnologia Indesit basta meno della metà dell’acqua per raggiungere il massimo pulito: uno scopo raggiunto per rispettare l’ambiente. • Non aprire il cassetto dei detersivi mentre la macchina è in funzione. • Non toccare l’acqua di scarico, che può raggiungere temperature elevate. • In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. • Controllare sempre che i bambini non si avvicinino alla macchina in funzione. • Se dev’essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante. • Prima di introdurre la biancheria controlla che il cestello sia vuoto. • Non asciugare biancheria lavata con solventi infiammabili (es. trielina). • Non asciugare gommapiuma o elastomeri analoghi. • Assicurati che durante le fasi di asciugatura il rubinetto dell'acqua sia aperto. Smaltimento • Smaltimento del materiale di imballaggio: • La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere • Effettuando i lavaggi dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. La funzione Delay Timer (vedi pag. 43) aiuta molto a organizzare i lavaggi in tal senso. • Se il bucato deve essere asciugato in un asciugatore, selezionare un’alta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura. Assistenza attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. • Dosare bene il detersivo in base alla durezza dell’acqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge l’ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l’equilibrio della natura. Inoltre evitare il più possibile l’ammorbidente. Anomalie • Questa lavasciuga può essere impiegata soltanto per asciugare biancheria prelavata in acqua. • Trattando le macchie con uno scioglimacchia o lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60°C invece di 90°C o uno a 40°C invece di 60°C, fa risparmiare fino al 50% di energia. Manutenzione • Durante l’asciugatura l’oblò tende a scaldarsi. • Il prelavaggio è necessario solo per biancheria molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia. Precauzioni • Durante il lavaggio l’oblò tende a scaldarsi. • Per non sprecare risorse bisogna utilizzare la lavasciuga con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia. Detersivi • Non forzare in nessun caso l’oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali. Risparmiare detersivo, acqua, energia e tempo Programmi • Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

Descrizione • La lavabiancheria deve essere usata solo da persone adulte e secondo le istruzioni riportate in questo libretto. smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Installazione La lavasciuga è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Escludere acqua e corrente elettrica Pulire la pompa • Chiudere il rubinetto dell’acqua dopo ogni lavaggio. Si limita così l’usura dell’impianto idraulico della lavasciuga e si elimina il pericolo di perdite. La lavasciuga è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa. • Staccare la spina della corrente quando si pulisce la lavasciuga e durante i lavori di manutenzione. Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina. Pulire la lavasciuga Per accedere alla precamera: La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi. Pulire il cassetto dei detersivi Sfilare il cassetto sollevandolo e tirandolo verso l’esterno (vedi figura). Lavarlo sotto l’acqua corrente; questa pulizia va effettuata frequentemente.

1. rimuovere il pannello

di copertura sul lato anteriore della lavasciuga con l’ausilio di un giravite (vedi figura);

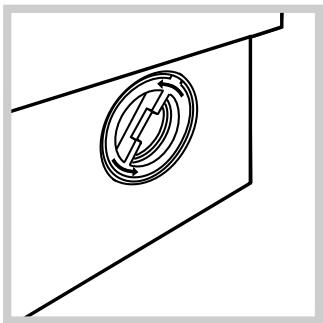

2. svitare il coperchio

ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po’ d’acqua; Curare oblò e cestello • Lasciare sempre socchiuso l’oblò per evitare che si formino cattivi odori.

3. pulire accuratamente l’interno;

4. riavvitare il coperchio;

5. rimontare il pannello assicurandosi, prima di

spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole. Controllare il tubo di alimentazione dell’acqua Controllare il tubo di alimentazione almeno una volta all’anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature. Non utilizzare mai tubi già usati.

Anomalie e rimedi Può accadere che la lavasciuga non funzioni. Prima di telefonare all’Assistenza (vedi pag. 48), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Possibili cause / Soluzione: La lavasciuga non si accende. • La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto. • In casa non c’è corrente. Il ciclo di lavaggio non inizia.

L’oblò non è ben chiuso non è stato premuto. Il tasto Il tasto START/RESET non è stato premuto. Il rubinetto dell’acqua non è aperto. Si è impostato un ritardo sull’ora di avvio (Delay Timer, vedi pag. 43). La lavasciuga non carica acqua.

Il tubo di alimentazione dell’acqua non è collegato al rubinetto. Il tubo è piegato. Il rubinetto dell’acqua non è aperto. In casa manca l’acqua. Non c’è sufficiente pressione. Il tasto START/RESET non è stato premuto. La lavasciuga carica e scarica acqua di continuo. • Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi pag. 39). • L’estremità del tubo di scarico è immersa nell’acqua (vedi pag. 39). • Lo scarico a muro non ha lo sfiato d’aria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell’acqua, spegnere la lavasciuga e chiamare l’Assistenza. Se l’abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavasciuga carica e scarica acqua di continuo. Per eliminare l’inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio. La lavasciuga non scarica o non centrifuga. • Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi pag. 42). • È attiva la funzione Stira meno: per completare il programma premere il tasto START/RESET (vedi pag. 43). • Il tubo di scarico è piegato (vedi pag. 39). • La conduttura di scarico è ostruita. La lavasciuga vibra molto durante la centrifuga. • Il cestello, al momento dell’installazione, non è stato sbloccato correttamente (vedi pag. 38). • La lavasciuga non è in piano (vedi pag. 38). • La lavasciuga è stretta tra mobili e muro (vedi pag. 38). La lavasciuga perde acqua. • Il tubo di alimentazione dell’acqua non è ben avvitato (vedi pag. 38). • Il cassetto dei detersivi è intasato (per pulirlo vedi pag. 46). • Il tubo di scarico non è fissato bene (vedi pag. 39). La spia ACCENSIONE/OBLÒ BLOCCATO lampeggia in modo veloce contemporaneamente ad almeno un’altra spia. • Chiamare l’Assistenza perché sta segnalando un’anomalia. Si forma troppa schiuma. • Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura “per lavatrice”, “a mano e in lavatrice”, o simili). • Il dosaggio è stato eccessivo. La lavasciuga non asciuga. • La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto. • In casa non c’è corrente. • L’oblò non è ben chiuso • Si è impostato un ritardo sull’ora di avvio (Delay Timer, vedi pag. 43). • la manopola ASCIUGATURA è nella posizione 0. Installazione Anomalie:

Descrizione Programmi Detersivi Precauzioni Manutenzione Anomalie Assistenza

Assistenza Prima di contattare l’Assistenza: • Verificare se l’anomalia può essere risolta da soli (vedi pag. 47); • Riavviare il programma per controllare se l’inconveniente è stato ovviato; • In caso negativo, contattare l'Assistenza tecnica autorizzata al numero telefonico indicato sul certificato di garanzia.

Non ricorrere mai a tecnici non autorizzati. Assistenza Comunicare: • il tipo di anomalia; • il modello della macchina (Mod.); • il numero di serie (S/N); Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavasciuga.
