Tipo di prodotto	Forno elettrico da incasso
Marca	Zanussi
Modello	ZOB 655 X
Capacità del forno	56 litri
Consumo energetico (Convenzionale)	0.79 kWh
Consumo energetico (Cottura ventilata)	0.78 kWh
Potenza degli elementi riscaldanti	Inferiore: 1000W, Superiore: 800W, Grill: 1650W
Potenza totale	1875W
Tensione / Frequenza	230V ~ 50Hz
Dimensioni del forno (A x L x P)	335 x 405 x 410 mm
Dimensioni del vano (A x L x P)	593 x 560 x 550 mm (sotto piano) / 580 x 560 x 550 mm (in colonna)
Modalità di cottura	Convenzionale, Cottura ventilata, Grill
Intervallo di temperatura	50°C - 250°C
Timer	Contaminuti (fino a 60 minuti)
Caratteristiche di sicurezza	Termostato di sicurezza, ventilatore di raffreddamento, spegnimento automatico
Lampadina del forno	25W, sostituibile (E14, resistente a 300°C)
Pulizia	Interno smaltato, porta del forno rimovibile per una facile pulizia
Accessori inclusi	1 griglia, teglia da forno, leccarda per grill

Domande frequenti - ZOB 655 X ZANUSSI

Come si preriscalda il forno?

Ruotare la manopola delle funzioni del forno sulla modalità di cottura desiderata e impostare il termostato alla temperatura richiesta. Preriscaldare il forno vuoto per circa 10 minuti prima di inserire il cibo.

Che posizione del ripiano devo usare per la cottura?

Per la maggior parte delle cotture, utilizzare la posizione centrale (livello 2 dal basso). Per una maggiore doratura sul fondo, usare un ripiano più basso; per una maggiore doratura in superficie, usare un ripiano più alto.

Posso usare la carta stagnola nel forno?

Sì, ma non permettere mai che la carta stagnola entri in contatto diretto con il fondo del forno o con gli elementi riscaldanti, poiché potrebbe causare accumulo di calore e danneggiare lo smalto.

Come si pulisce la porta del forno?

Rimuovere la porta del forno aprendola completamente, sbloccando le leve delle cerniere, quindi tirandola delicatamente. Pulire il vetro con acqua tiepida e sapone e un panno morbido. Non utilizzare detergenti abrasivi né pulire quando il vetro è caldo.

Cosa devo fare se il forno non si riscalda?

Verificare che siano selezionati sia una funzione di cottura che una temperatura. Assicurarsi che l'apparecchio sia correttamente collegato e che l'alimentazione principale sia attiva. Se il problema persiste, contattare il servizio clienti.

Come si sostituisce la lampadina del forno?

Scollegare il forno dall'alimentazione. Spingere e ruotare il coperchio di vetro in senso antiorario per rimuoverlo. Sostituire la lampadina con una da 15W/25W, 230V, E14 resistente a 300°C. Rimontare il coperchio e ripristinare l'alimentazione.

Quali modalità di cottura sono disponibili?

Il forno offre tre modalità: Convenzionale (calore superiore e inferiore), Cottura ventilata (distribuzione uniforme del calore per più ripiani) e Grill (elemento superiore per grigliare).

Come si imposta il contaminuti?

Ruotare la manopola del contaminuti in senso orario fino alla posizione massima, poi ruotarla indietro fino al tempo desiderato (fino a 60 minuti). Un allarme acustico suonerà quando il tempo è scaduto. Il contaminuti non influisce sul funzionamento del forno.

Perché c'è condensa all'interno del forno?

La condensa è normale, soprattutto quando si cuociono cibi con alto contenuto di umidità. Per ridurla, preriscaldare il forno per 10 minuti ed evitare di lasciare piatti all'interno dopo la cottura per più di 15-20 minuti.

Come devo installare il forno?

L'installazione deve essere eseguita da una persona qualificata. Il forno deve essere incassato in un vano con le dimensioni specificate nel manuale. Assicurare un corretto collegamento elettrico con una spina adatta o un interruttore omnipolare conforme alle normative locali.

MANUALE UTENTE ZOB 655 X ZANUSSI

Istruzioni per l'uso e l'installazione

User information

Forno da incasso

Built-in oven

Grazie per aver scelto il nostro prodotto

Le auguriamo che la sua nuova apparecchiatura soddisfi pienamente le sue attese e auspichiamo che scelga ancora la nostra marca quando acquisterà elettrodomestici per la sua casa.

La preghiamo di leggere attentamente il libretto istruzioni e di conservarlo come documentazione di riferimento. Raccomandiamo inoltre di consegnare il libretto istruzioni all'eventuale futuro possessore dell'apparecchio.

Per la Vostra sicurezza 4

Descrizione del forno 7

Descrizione dei comandi 8

Come comportarsi al primo utilizzo 9

Consigli sull'uso del forno 10

Tabelle di cottura 12

Pulizia e manutenzione 15

Come comportarsi se qualcosa non funziona 18

Caratteristiche tecniche 19

Installazione 19

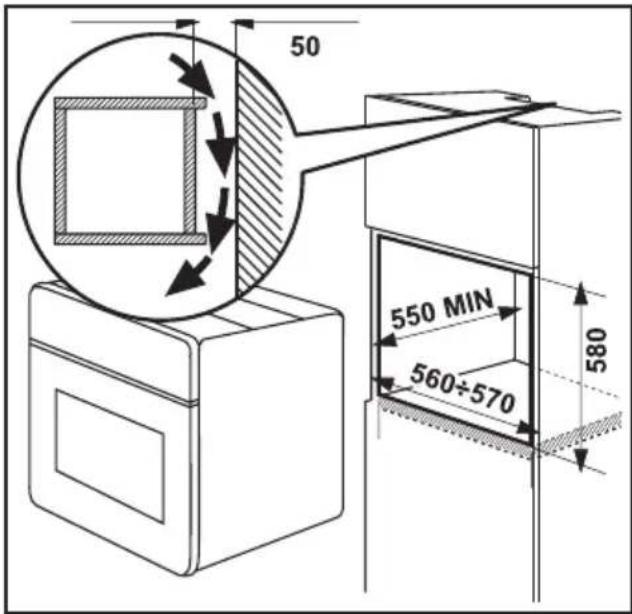

L'incasso nei mobili componibili 19

Collegamento elettrico 20

Assistenza e ricambi 22

Condizioni di garanzia 22

Garanzia europea 23

Guida alla lettura delle istruzioni

Questi simboli Vi aiuteranno a trovare velocemente le informazioni più importanti.

Informazioni sulla sicurezza

Istruzioni "passo dopo passo"

Consigli utili e suggerimenti

Informazioni legate alla protezione

dell'ambiente

Questa apparecchiatura è conforme alle seguenti Direttive CEE:

• 2006/95 (relative alla Bassa Tensione);
• 89/336 (relativa alla Compatibilità Elettromagnetica);
• 93/68 (relativa alle Norme Generali) e successive modificazioni.

Italiano

Per la Vostra sicurezza

L'uso di questa nuova apparecchiatura é facile.

Tuttavia, é importante leggere per intero questo libretto, prima di installare e di usare l'apparecchiatura per la prima volta. In questo modo, potrete ottenere le migliori prestazioni, evitare comportamenti errati, usare l'apparecchiatura in assoluta sicurezza e rispettare l'ambiente.

Installazione

• E' rischioso modificare o tentare di modificare le caratteristiche di questo prodotto.
• L'installazione dell'apparecchiatura ed il collegamento alla rete elettrica devono essere eseguiti solamente da PERSONALE QUALIFICATO. Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia DISINSERITA dalla rete elettrica.
• Dopo aver tolto l'apparecchiatura dall'imballaggio, assicurateVi che il prodotto non risulti danneggiato e che il cavo di alimentazione elettrica sia in perfette condizioni. In caso contrario, rivolgeteVi al rivenditore prima di mettere in funzione l'apparecchiatura.
• La Casa Costruttrice declina ogni responsabilità nel caso le norme antinfortunistiche non vengano rispettate.

Per la sicurezza delle persone

- Questa apparecchiatura deve essere adoperata solo da persone adulte. Controllate che i bambini non tocchino i comandi e non giochino con l'apparecchiatura.

• L'apparecchiatura non può essere utilizzata dai bambini o da persone le cui capacità sensoriali, mentali o fisiche e mancanza di esperienza e conoscenza dell'apparecchiatura impedisca loro di utilizzarla in maniera sicura senza la supervisione o senza l'istruzione di una persona responsabile che possa assicurare l'utilizzo corretto dell'apparecchiatura stessa.
• Le parti esposte di questa apparecchiatura si riscaldano durante la cottura e rimangono calde per un certo tempo anche dopo lo spegnimento. Tenete lontani i bambini fino a quando l'apparecchiatura non si è raffreddata.

Durante l'uso

• Questo prodotto è stato realizzato per cuocere cibi all'interno di abitazioni comuni a scopo non professionale. Evitate di usarlo per qualsiasi altro scopo.

• Se usate una presa di corrente nelle vicinanze di questa apparecchiatura, fate attenzione che i cavi degli elettrodomestici che state usando non la tocchino e siano sufficientemente lontani dalle parti calde di questa apparecchiatura.

• Le parti di questa apparecchiatura si riscaldano durante la cottura e rimangono calde per un certo tempo anche dopo lo spegnimento. Abbiate cura di non toccare gli elementi riscaldanti all'interno dell'apparecchiatura.

• Al momento dell'apertura della porta del forno, durante la fase di cottura o al termine della stessa, porre attenzione al flusso di aria calda che fuoriesce dal forno.
• Dopo aver utilizzato l'apparecchiatura, assicurateVi che tutti i comandi siano in posizione "CHIUSO" o "SPENTO".
• Evitate assolutamente di usare il forno spento come spazio per riporre cibi o recipienti: in caso di accensione involontaria, questo comportamento può essere causa di danni ed incidenti.

Pulizia e manutenzione

• Prima di qualsiasi intervento di manutenzione o di pulizia, verificate che l'apparecchiatura sia disinserita dalla rete elettrica.
• Tenete sempre ben pulita l'apparecchiatura. I residui di cibo possono causare rischi di incendio.
• Evitate di utilizzare il vapore o apparecchi a vapore per pulire l'apparecchiatura.
  Non usate materiali ruvidi abrasivi o raschietti metallici affiliati per pulire le superfici di vetro della porta del forno in quanto potreste danneggiarle e/o causare la frantumazione del vetro.

- In caso di guasti, non cercate mai di riparare l'apparecchiatura di persona. Le riparazioni effettuate da persone non competenti possono causare danni e incidenti. Consultate il contenuto di questo libretto. Se non trovate le informazioni che Vi interessano, contattate il Centro di Assistenza più vicino. L'assistenza a questa apparecchiatura deve essere effettuata da un Centro di Assistenza Tecnica autorizzato. Richiedete sempre l'impiego di ricambi originali.

Consigli per la protezione dell'ambiente

Imballo

- Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Vi preghiamo di dare il Vostro contributo alla conservazione dell'ambiente, utilizzando gli appositi canali di raccolta differenziata.

• Gli apparecchi dismessi o non più utilizzabili non sono rifiuti senza valore. Attraverso lo smaltimento ecologico, diversi materiali impiegati nella produzione della Vostra apparecchiatura possono essere recuperati.
• InformateVi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra Amministrazione Comunale.
• Prima di rottamare l'apparecchiatura, tagliate il cavo di alimentazione e rendetela inservibile.

- Il simbolo sul prodotto o sulla confezione

indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto.

Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

È molto importante che questo libretto di istruzioni sia conservato assieme all'apparecchiatura per qualsiasi futura consultazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurateVi che il libretto venga consegnato al nuovo utente, affinché possa essere messo al corrente del funzionamento della macchina e delle relative avvertenze.

Descrizione del forno

1. Pannello dei comandi
2. Manopola del termostato
3. Spia del termostato
4. Contaminuti

5. Spia di funzionamento generale

6. Manopola del selettore

7. Aperture per la ventilazione del forno
8. Grill
9. Lampada del forno
10. Ventilatore del forno
11. Targhetta di identificazione del forno

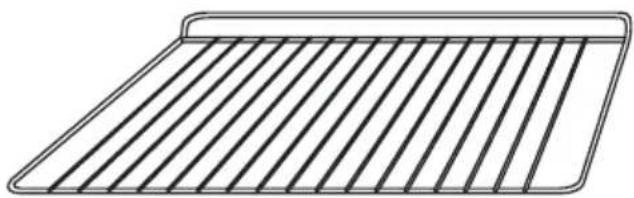

Accessori del forno

Vassoio per dolci in alluminio Griglia

Descrizione dei comandi

II Selettore (Fig. 1)

Questo comando Vi permette di scegliere come cuocere le pietanze. I simboli presenti sulla manopola del selettore significano che:

0 il forno è spento;

si accende la luce del forno, senza calore all'interno della cavità;

il forno emette calore dall'alto e dal basso (cosiddetta "Cottura tradizionale");

il ventilatore del forno si mette in funzione, consentendo la cottura ventilata;

entra in funzione il grill: il forno emette calore solo dall'alto, consentendo di grigliare la superficie delle pietanze.

Ruotando la manopola su questi simboli, otterrete la funzione desiderata. Contemporaneamente, si accende la luce del forno.

La spia di funzionamento generale

La spia di funzionamento generale si accende quando la manopola del selettore viene ruotata su una funzione.

Il termostato (Fig. 2)

Potete scegliere la temperatura tra 50°C e 250°C per cuocere le Vostre pietanze ruotando la manopola del termostato in senso orario.

La spia del termostato (°C)

La spia che si accende sul pannello dei comandi indica che il forno si sta riscaldando. Quando la temperatura del forno raggiunge il livello scelto con il termostato, la spia si spegne.

Durante la cottura, la spia può accendersi più volte per segnalare che la temperatura viene mantenuta stabile.

Fig. 1

Fig. 2

Fig. 3

Il contaminuti (Fig. 3)

Potete usare il contaminuti per ottenere un segnale acustico alla fine del periodo di tempo necessario per una cottura. Per selezionare il periodo di tempo che desiderate, fate compiere alla manopola un giro completo in senso orario, quindi ruotatela in senso contrario fino al tempo da Voi prescelto. Trascorso il tempo impostato, il contaminuti emetterà un segnale acustico.

Il segnale acustico del contaminuti NON interrompe la cottura.

Dispositivo di sicurezza

Per evitare il surriscaldamento del forno, alcuni modelli sono dotati di un dispositivo di sicurezza che entra in funzione qualora si verifichi un guasto al termostato principale. In questo caso, l'alimentazione elettrica viene interrotta: non cercate di riparare da soli il guasto ma contattate il Centro di Assistenza più vicino.

Il ventilatore di raffreddamento

Il forno è dotato di un ventilatore, per raffreddare il pannello dei comandi, le manopole e l'impugnatura della porta del forno.

Durante il suo funzionamento, un flusso d'aria calda fuoriesce dalla fessura posta sotto il pannello comandi.

Il ventilatore si aziona all'inizio della cottura.

Il ventilatore si spegne quando, al termine della cottura, il selettore del forno viene riportato sulla posizione “0”

Come comportarsi al primo utilizzo

Al primo utilizzo dell'apparecchiatura è consigliabile riscaldare il forno a vuoto per eliminare eventuali cattivi odori causati dall'isolamento termico e dai residui della fabbricazione.

Alla prima accensione del forno:

a) regolate il termostato sulla posizione "250";
b) portate il selettore sul simbolo :
c) riscaldate il forno VUOTO per circa 45 minuti;
d) arieggiate l'ambiente durante tutta l'operazione.

Ripete la procedura utilizzando la funzione grill \~ per circa 10-15 minuti.

Durante i primi minuti di funzionamento, E'ASSOLUTAMENTE NORMALE che il forno emetta fumo e cattivi odori. Questo è causato dal riscaldamento dell'isolamento termico e dei residui della lavorazione.

Trascorsi i 45 minuti, lasciate raffreddare il forno, quindi pulite l'interno con acqua calda e detersivo delicato.

Fig. 4

Prima di iniziare la prima cottura, lavate accuratamente la GRIGLIA e la LAMIERA DOLCI.

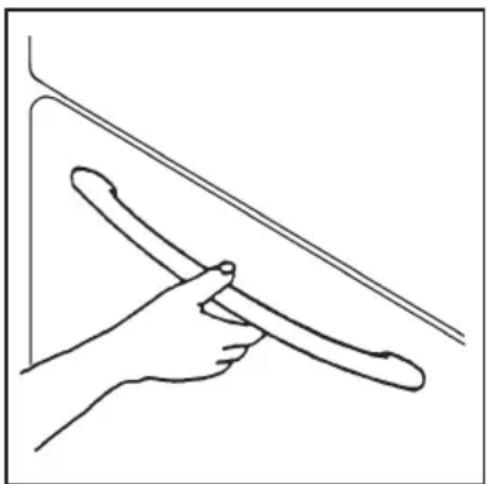

Per aprire la porta forno impugnare sempre la maniglia nella sua parte centrale (Fig. 4).

Consigli sull'uso del forno

Tutte le cotture devono essere ese- guite a porta chiusa.

• Utilizzate sempre guanti da cucina per togliere le pietanze dal forno.
• Durante le cotture con oli o grassi (ad esempio, le fritture), fate attenzione che i condimenti non si surriscaldino: queste sostanze, infatti, portate ad alte temperature possono incendiarsi.

Per questo, quando mettete o togliete le pietanze nel forno, assicurateVi che i condimenti (olio, sughi, grassi sciolti) non cadano in notevoli quantità sul fondo. In questo caso, ripulite accuratamente il fondo del forno prima di iniziare un'altra cottura. Eviterete anche il formarsi di sgradevoli fumi ed odori.

- Il forno cuoce a temperature che vanno dai 50 ai 250 gradi. Perciò, usate recipienti capaci di resistere a queste temperature (es. teglie in metallo, pirofile, ceramiche da forno).

- Questo forno è dotato di un esclusivo sistema di cottura che genera una circolazione naturale dell'aria ed il recupero continuo dei vapori di cottura. Ciò consente di cucinare in un ambiente costantemente umido mantenendo i cibi morbidi all'interno e croccanti all'esterno. Inoltre, i tempi di cottura e i consumi di energia sono ridotti al minimo. Durante la cottura può essere generato del vapore il quale fuoriesce all'apertura della porta. Questo fenomeno è del tutto naturale.

Al momento dell'apertura della porta del forno, durante la fase di cottura o al termine della stessa, porre attenzione al flusso di aria calda che fuoriesce dal forno.

Quando il vapore si deposita sulla porta delforno, si trasforma in condensa. Per ridurre la formazione di condensa, è necessario riscaldare il forno per circa 10 minuti prima di iniziare la cottura. Vi consigliamo di asciugare la condensa al termine della cottura.

Non appoggiate mai oggetti sul fondo del forno né ricopritelo con pellicole di alluminio mentre state cuocendo, perché potreste causare danni allo smalto e rovinare le pietanze in cottura. Ponete sempre i Vostri recipienti, le pirofile, pellicole di alluminio sulla griglia appositamente inserita nelle guide del forno.

Le guide del forno (Fig. 4)

Le pareti laterali del forno presentano delle scanalature. Sono le guide che Vi permettono di regolare l'altezza della griglia.

Fate attenzione ad inserire e ad estrarre la griglia e la leccarda dal forno per non danneggiarne le parti smaltate.

Fig. 5

Cottura tradizionale

Posizionate la manopola del selettore sul simbolo

e regolate il termostato sulla temperatura desiderata.

In questo modo il calore proviene sia dall'alto che dal basso e la pietanza viene cucinata in modo uniforme.

Cottura al grill

Ruotate il selettore sul simbolo e regolate il termostato sulla temperatura desiderata.

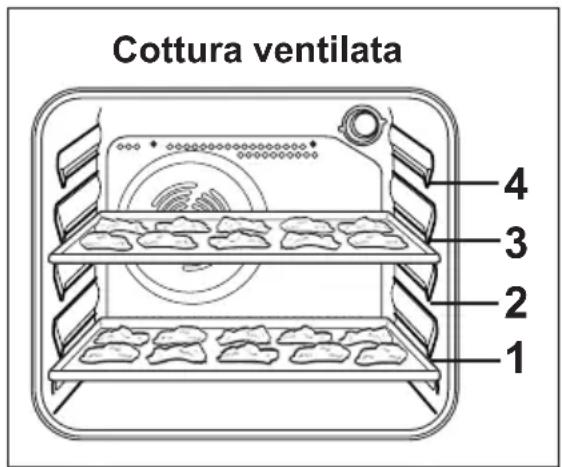

Cottura ventilata

Posizionate la manopola del selettore sul simbolo

e regolate il termostato sulla temperatura

desiderata.

In questo tipo di cottura, il calore all'interno del forno viene fatto circolare da una ventola. Potrete così cuocere più pietanze contemporaneamente, sistemandole su diversi ripiani. Se desiderate cuocere due pietanze allo stesso tempo, Vi consigliamo di utilizzare la prima e la terza guida dal basso (vedi Fig. 5).

Se invece usate il forno per una sola cottura, scegliete le guide più basse, in modo da ottenere migliori risultati.

Consigli per la cottura di dolci

I dolci hanno bisogno di una temperatura moderata, da 150°C a 200°C.

Prima di iniziare la cottura di un dolce, è consigliabile riscaldare il forno per circa 10 minuti, ed una volta iniziata la cottura, evitate di aprire la porta del forno.

Per la cottura di carni e pesce

Le carni possono essere sistemate in recipienti adatti alla cottura in forno, oppure direttamente sulla griglia.

In questo secondo caso, versate SEMPRE un po' d'acqua nella leccarda ed inseritela nelle guide sotto la griglia.

La leccarda raccoglierà i grassi che si sciolgono durante la cottura e l'acqua eviterà che i grassi brucino, formando cattivi odori o fumo.

Le carni bianche, i volatili ed il pesce richiedono in genere una cottura a media temperatura (tra 150 e 175 gradi), mentre la cottura “al sangue” di carni rosse richiede temperature fra 200 e 220 gradi per tempi brevi.

Consigli per la cottura al grill

Se desiderate cuocere carne o pesce al grill, ungeteli leggermente e collocateli sulla griglia.

Nella cottura al grill il calore proviene solo dall'alto, perciò la griglia va inserita nelle guide superiori o inferiori in base allo spessore della carne o del pesce. Anche in questo caso, ricordate SEMPRE di inserire la leccarda nelle guide più basse, ma non sul fondo del forno, dopo avervi versato circa due bicchieri d'acqua.

Tabelle di cottura

I tempi di cottura indicati non comprendono il preriscaldamento. Vi consigliamo di riscaldare il forno per circa 10 minuti prima di iniziare la cottura.

Cottura Tradizionale e Ventilata

PESO IN GR.	ALIMENTI	Cottura tradizionale		Cottura ventilata		Durata di cottura minuti	NOTE
		Livello	Tempe-ratura °C	Livello	Tempe-ratura °C
	DOLCICon impasto sbattuto Pasta frolla, fondo tortaTorta di ricotta 1 160 2Torta di mele 1 180 2Strudel 2 175 2 150 60Crostate 2 175 2 (1e3)*Torta di frutta 1 175 1Pan di SpagnaPanettoneDolce in cassettaPiccoli dolci(con impasto sbattuto)Biscotti (pasta frolla) 2MeringheFocaccieBignè, chouxPANE e PIZZA1000500500250	2 170 22 170 2150 60 ~ 80(1e3)* 170 ~ 801 175 21 170 11 170 12 175 2160 2 (1e3)* 100222	(1e3)* 160(1e3)* 16040 ~ 6040in cassetta(1e3)* 160160 40 ~ 60160 50 ~ 60(1e3)* 160150 20 ~ 30(1e3)* 100190200210	45 ~ 6020 ~ 30“25 ~ 353090 ~ 1202 (1e3)*2 (1e3)*	30 ~ 40 in stampo180190	in stampoin teglia per pa-sticceria1 o 2 filoni6 o 8 panini su leccardain stampo
	PANE e PIZZAPane biancoPane di segalaPaniniPizzaSFORMATIDi pasta asciuttaDi verduraQuiches 1 200LasagneCannelloni	11 190 1221	190180 30 ~ 45200210	24 (1e3)*2 (1e3)*2 (1e3)*	180175190	40 ~ 6020 ~ 3515 ~ 30
		2 200 22 2002 180 22 200 2	(1e3)* 1752 (1e3)* 175 45 ~ 60(1e3)* 180160 45 ~ 60175 40 ~ 55	40 ~ 50175 45 ~ 6035 ~ 4540 ~ 50

Cottura Tradizionale e Ventilata

I tempi di cottura indicati non comprendono il preriscaldamento. Vi consigliamo di riscaldare il forno per circa 10 minuti prima di iniziare la cottura.

PESO IN GR.	ALIMENTI	Cottura tradizionale		Cottura ventilata		Durata di cottura minuti	NOTE
		Livello	Tempe-ratura °C	Livello	Tempe-ratura °C
	CARNE
1000	Arrosto manzo 2 190 2	175 50 ~ 70	Cotto su griglia
1200	Arrosto maiale 2 180 2	175 100 ~ 1	30 Cotto su griglia
1000	Arrosto vitello 2 190 2	175 90 ~ 120	Cotto su griglia
1500	Roast beef (al sangue)	2 210 2	200 50 ~ 60	Cotto su griglia
1500	Roast beef (medio)	2 210 2	200 60 ~ 70	Cotto su griglia
1500	Roast beef (ben cotto)	2 210 2	200 70 ~ 80	Cotto su griglia
2000	Spalla di maiale	2	180	2	170	120 ~150	Con cotica
1200	Agnello	2	190	2	175	110 ~ 130	Coscia
1000	Pollo	2 190 2	175 60 ~ 80	Intero
4000	Tacchino	2	180	2	160	210 ~ 240	Intero
1500	Anatra	2	175	2	160	120 ~ 150	Intera
3000	Oca	2	175	2	160	150 ~ 200	Intera
1200	Coniglio	2 190 2	175 60 ~ 80	A pezzi
1200	Stinco di maiale	2	180	2	160	100 ~ 120	2 stinchi
1500	Lepre	2	190	2	175	150 ~ 200	A pezzi
800	Fagiano	2	190	2	175	90 ~ 120	Intero
-	Polpettone	2	180	2	160	40 ~ 60	in cassetta
	PESCI
1200	Trote -Dentici	2	190	2 (1e3)*	175	30 ~ 40	3-4 pesci interi
1500	Tonno - Salmone	2	190	2 (1e3)*	175	25 ~ 35	4-6 tranci

NOTA:

Le temperature ed i tempi di cottura sono puramente indicativi e dovranno essere adattati alle esigenze personali.

Cottura al grill

I tempi di cottura indicati non comprendono il preriscaldamento. Vi consigliamo di riscaldare il forno per circa 10 minuti prima di iniziare la cottura.

	Quantità		Cottura al grill [IMAGE]		Durata cottura minuti [IMAGE]
	Numero Pezzi	Grammi	Livello	temperatura °C	Lato Sup.	Lato Inf.
Filetti di manzo 4 800 3 250 12-15 12-14Bistecche di manzo 4 600 3 250 10-12 6-8Pollo a metà 2 1000 3 250 30-35 25-30Petto di pollo4400Braciole di maiale4 600Hamburger6-9 6003 250 10-153 250 12-16 12-14Salsicce8 —Spiedini4—Pesce, filetti (sogliole)4400Toast farciti4-6——Pane bianco da toast4-6——	2-15 12-14250 10-126-835 25-3044 6006-9 6003 250 10-158 —444-64-64-6	33 250 12-16 12-148-103 250 12-15 10-123 250 10-15 10-12333250 5-7——	33 250 12-16 12-148-103 250 12-15 10-123 250 10-15 10-12333250 5-7——	250250250250	12-1512-1412-1412-142-4	12-1410-122-3

Pulizia e manutenzione

Pulizia generale

Prima di qualsiasi intervento di manutenzione o di pulizia, verificate che l'apparecchiatura sia fredda e disinserita dalla rete elettrica.

Evitate di utilizzare il vapore o apparecchi a vapore per pulire l'apparecchiatura.

- Se desiderate utilizzare prodotti di pulizia in spray, fate molta attenzione a non dirigere mai lo spruzzo sulle serpentine elettriche che generano il calore (ben riconoscibili nella parte superiore del forno) o sul bulbo del termostato posizionato nella parte posteriore in alto.

Come pulire l'interno del forno

Lavate le parti smaltate con acqua tiepida, detersivo ed una spugna morbida. Non usate prodotti come pagliette, lane di acciaio, spugne abrasive per piatti oppure acidi (come ad esempio i prodotti che sciolgono il calcare), perché potrebbero rovinare lo smalto.

Terminata la pulizia, risciacquate bene e asciugate con un panno morbido o una pelle di daino.

Se le macchie sono persistenti, evitate l'uso di detersivi abrasivi (ad esempio, le polveri). Usate detersivi normali o, in alternativa, un panno leggermente imbevuto di aceto caldo, lasciandolo per qualche tempo sulla macchia.

La frutta contiene acidi che, riscaldandosi durante la cottura, possono formare macchie molto difficili da pulire. Questo può diminuire la brillantezza dello smalto, ma non pregiudica il funzionamento del forno. Per prevenire queste macchie, pulite il forno dopo ogni cottura di frutta. Eviterete che i residui della cottura possano bruciarsi alla cottura successiva.

La porta del forno

Vi consigliamo di smontare la porta del forno prima di pulirla.

Procedete in questo modo:

a) aprite completamente la porta;
b) individuate le due cerniere che sostengono la porta (Fig. 6);
c) alzate e ruotate le levette poste sulle due cerniere (Fig. 7);
d) afferrate la porta ai due lati esterni e richiudetela lentamente MA NON COMPLETAMENTE;
e) tirate la porta verso di Voi, estraendola dalla sua sede (Fig. 8);
f) ponete la porta su un piano stabile.

Pulite il cristallo solo con acqua calda. Evitate l'uso di panni ruvidi. Dopo la pulizia rimontate il cristallo nella porta, e la porta nel forno, seguendo al contrario la procedura appena vista.

Non pulite la porta del forno quando è ancora calda, in quanto i cristalli potrebbero frantumarsi. Se notate che la superficie dei cristalli presenta graffi o crepe profonde, contattate il Centro Assistenza autorizzato per effettuare la sostituzione dei cristalli.

Modelli in estetica inox o alluminio: É consigliabile pulire la porta del forno e il pannello dei comandi in acciaio inox o alluminio solo con una spugna umida ed asciugarla accuratamente dopo ogni pulizia con un panno morbido. Evitate l'uso di pagliette, lane di acciaio, acidi o prodotti abrasivi, che potrebbero danneggiare le superfici.

Sostituzione della lampada del forno

Controllate che l'apparecchiatura sia disinserita dalla rete elettrica.

La lampada del forno deve avere precise caratteristiche:

a) struttura adatta alle alte temperature (fino a 300°C);
b) alimentazione a 230 V (50 Hz);
c) potenza di 15 W / 25 W;
d) attacco di tipo E 14.

Per sostituire la lampada procedete come segue (Fig. 9):

a) svitate la protezione in vetro della lampada;
b) svitate la vecchia lampada;
c) avvitate la nuova lampada;
d) rimontate la protezione in vetro;
e) reinserite la corrente elettrica.

Come comportarsi se qualcosa non funziona

Alcuni inconvenienti di funzionamento possono dipendere da semplici operazioni di manutenzione o da dimenticanze e possono essere facilmente risolti senza l'intervento dell'Assistenza Tecnica.

PROBLEMA	SOLUZIONE
■ IL FORNO NON FUNZIONA	◆Controllate che le manopole siano impostate correttamente per la cottura e ripetete le operazioni indicate nel libretto. oppure◆Controllate gli interruttori di sicurezza ("salvavita") dell'impianto elettrico. Se il guasto riguarda l'impianto, rivolgeteVi ad un elettricista.
■ NON SI ACCENDE LA SPIA DEL TERMOSTATO	◆ Ruotate il termostato su una temperatura. oppure◆ Ruotare il selettore su una funzione.
■ NON SI ACCENDE LA LUCE INTERNA DEL FORNO	◆ Ruotare il selettore su una funzione. oppure◆ Acquistate presso un Centro Assistenza una lampada per alte temperature e montatela seguendo le istruzioni riportate nel relativo paragrafo.
■ IL FORNO IMPIEGA TROPPO TEMPO PER CUOCERE OPPURE CUOCE TROPPO RAPIDA-MENTE	◆ Consultate il contenuto di questo libretto (al paragrafo "Consigli sull'uso del forno").
■ SI FORMA UMIDITA' SOPRA LE VIVANDE E ALL'INTERNO DEL FORNO	◆ Non lasciate le vivande più di 15-20 minuti nel forno dopo la cottura.

Caratteristiche tecniche

Potenza elementi riscaldanti

Elemento riscaldante superiore 800 W

Elemento riscaldante inferiore 1000 W

Elementi riscaldanti superiori-inferiori 1800 W

Elemento riscaldante grill 1650 W

Lampada forno 25 W

Ventilatore del forno 25 W

Ventilatore di raffreddamento 25 W

Potenza totale massima 1875W

Tensione di alimentazione (50Hz) 230 V

Installazione

L'incasso nei mobili componibili

Per il buon funzionamento dell'apparecchiatura inserita in un mobile componibile è necessario che quest'ultimo abbia le caratteristiche adatte.

In conformità alle norme di sicurezza, la protezione contro eventuali contatti con le parti elettriche e parti protette con solo isolamento funzionale deve essere assicurata mediante una corretta operazione di incasso dell'apparecchiatura. Tutte le parti che assicurano la protezione, anche un eventuale pannello di copertura (per esempio se l'apparecchiatura viene posizionata alla fine o all'inizio dei componibili), debbono essere fissate in modo tale da non poter essere tolte senza l'aiuto di qualche utensile.

E' opportuno che l'apparecchiatura sia installata ad una certa distanza da frigoriferi o congelatori, perché il calore emesso potrebbe pregiudicarne il funzionamento.

Dimensioni minime del vano di incasso

altezza sottotavolo: 593 mm

a colonna: 580 mm

larghezza 560 mm

profondità 550 mm

Dimensioni utili della cavità del forno

altezza 335 mm

larghezza 405 mm

profondità 410 mm

volume utile

56 litri

Fig. 10-DIMENSIONI DI INGOMBRO DEL FORNO

Fissaggio al mobile

• Inserite l'apparecchiatura nel vano.
• Aprite la porta del forno e fissate il corpo forno al mobile con quattro viti (B - vedi figura 13) per legno che ben si adattino ai fori appositamente realizzati sulla cornice perimetrale, all'interno dei quali avrete applicato i distanziatori forniti a corredo (A - vedi figura 13).

Nei casi in cui si effettui anche l'inserimento di un piano di cottura, l'allacciamento elettrico del piano e quello del forno devono essere realizzati separatamente, sia per ragioni elettriche, che per facilitare una eventuale estrazione dal mobile del forno.

Eventuali prolunghe dovranno essere realizzate con cavi in grado di sopportare la potenza prevista.

Collegamento elettrico

Prima di effettuare l'allacciamento accertarsi che:

1) la valvola limitatrice e l'impianto domestico possano sopportare il carico dell'apparecchiatura (vedete targhetta matricola);
2) l'impianto di alimentazione sia munito di efficace collegamento di terra secondo le norme e le disposizioni di legge in vigore;
3) la presa o l'interruttore omnipolare usati per l'allacciamento siano facilmente raggiungibili con l'apparecchiatura installata.

L'apparecchiatura viene fornita con cavo di alimentazione. Il cavo dovrà essere munito di spina normalizzata idonea al carico indicato sulla targhetta matricola. La spina va collegata ad una adeguata presa di corrente.

Desiderando un collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore omnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme in vigore. Il cavo di terra giallo/ verde non deve essere interrotto dall'interruttore e deve essere più lungo di 2-3 cm rispetto agli altri cavi.

Fig. 11-INSERIMENTO IN COLONNA

Fig. 12-INSERIMENTO SOTTOTAVOLO

In ogni caso il cavo di alimentazione deve essere posizionato in modo che in nessun punto raggiunga una temperatura superiore di 50°C a quella ambiente.

Dopo l'allacciamento provare gli elementi riscaldanti facendoli funzionare per circa 3 minuti.

Sostituzione del cavo di alimentazione

La sostituizione del cavo di alimentazione deve essere effettuata esclusivamente dal servizio di assistenza tecnica oda personale con qualifica similare.

In caso di sostituzione, è necessario usare solo cavi del tipo H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F (T90), H05 BB-F (sezione 3 x 1,5 mm2), adatti al carico e alla temperatura di esercizio. Inoltre, è necessario che il cavetto di terra giallo/verde sia più lungo di circa 2 cm. dei cavetti di fase e neutro.

Morsettiera

Il forno è dotato di un'apposita morsettiera, facilmente accessibile, predisposta per il funzionamento con una tensione di alimentazione di 230 V monofase (Fig. 14).

La Casa costruttrice declina ogni responsabilità nel caso le norme antinfortunistiche non vengano rispettate.

La Casa costruttrice declina ogni responsabilità nel caso le norme antinfortunistiche non vengano rispettate.

Pure electrical connector diagram without any text, numbers, or symbols

Fig. 14

Assistenza e ricambi

Questa apparecchiatura, prima di lasciare la fabbrica, è stata collaudata e messa a punto da personale esperto e specializzato, in modo da dare i migliori risultati di funzionamento. Ogni riparazione o messa a punto che si rendesse in seguito necessaria, deve essere fatta con la massima cura e attenzione.

Per questo motivo raccomandiamo di rivolgerVi sempre al Concessionario che ha effettuato la vendita o al nostro Centro di Assistenza più vicino, specificando il tipo di inconveniente, il modello dell'apparecchiatura (Mod.), il numero di prodotto (Prod. No.) ed il numero di fabbricazione (Ser. No.). Questi dati sono riportati nella targhetta che si trova nel sacchetto degli iniettori a corredo.

I ricambi originali, certificati dal costruttore del prodotto, e contraddistinti da questo marchio si trovano solo presso i nostri Centri di Assistenza Tecnica e Negozi di Ricambi Autorizzati.

Condizioni di garanzia

La Sua nuova apparecchiatura è coperta da garanzia. Le condizioni di garanzia sono riportate per esteso nell'opuscolo "TOP SERVICE" che trovate all'interno dell'apparecchiatura.

Conservi con cura, insieme all'opuscolo "TOP SERVICE", la ricevuta o lo scontrino fiscale, oppure ancora la bolla di accompagnamento, che servono a documentare l'acquisto della Sua apparecchiatura e la data in cui è avvenuto.

In caso di intervento del Servizio di Assistenza, esibite questi documenti al personale in caricato. Senza il rispetto di questa procedura, il Servizio di Assistenza sarà costretto ad addebitare qualsiasi eventuale riparazione.

Il Servizio di Assistenza Tecnica, attraverso i suoi numerosi Centri autorizzati, presta in Italia assistenza alle più prestigiose marche di elettrodomestici. In caso di necessità, potrà cercare il Centro più vicino consultando l'opuscolo "TOP SERVICE" oppu-

re le Pagine Gialle nella rubrica Elettrodomestici/Riparazione, alla voce «Electrolux Service».

Garanzia europea

Questo elettrodomestico è garantito da Electrolux in ciascuno dei paesi sotto elencati per il periodo specificato nella garanzia dell'apparecchiatura o, in alternativa, dalla legislazione vigente nel paese di utilizzo. Se vi trasferite da un paese ad un altro, tra quelli sotto elencati, anche la garanzia dell'apparecchiatura sarà trasferita alle seguenti condizioni:

La garanzia dell'apparecchiatura inizia a decorrere a partire dalla data del primo acquisto, che dovrà essere dimostrato presentando un documento d'acquisto valido emesso dal venditore.
La durata della garanzia e le condizioni offerte (es. manodopera e/o ricambi) faranno riferimento alle condizioni esistenti nel nuovo paese di residenza per la stessa tipologia di prodotti.
- la garanzia è strettamente personale ed è intestata all'acquirente originale dell'apparecchiatura e non può essere trasferita ad un altro utilizzatore.
L'apparecchiatura deve essere installata e utilizzata in conformità alle istruzioni fornite da Electrolux ed utilizzata solo in ambito domestico e comunque non per attività imprenditoriali o professionali.
L'apparecchiatura deve essere installata in conformità a tutte le normative vigenti nel nuovo paese di residenza.

Le disposizioni della presente Garanzia Europea non pregiudicano i diritti previsti dalla legislazione di cui il consumatore è e rimane titolare.

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Pärnu mnt. 153, 11624 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10A, LT 08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarłabași caddesi no : 35 Taksim İstanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
