Tipo di prodotto	Forno singolo da incasso
Marca	Zanussi
Modello	ZOB10401BK
Fonte energetica	Elettrico
Tensione	230 V
Frequenza	50 Hz
Capacità del forno	70 L
Classe di efficienza energetica	A
Dimensioni (A x L x P)	595 x 595 x 550 mm
Peso del prodotto	32 kg
Numero di funzioni	8
Funzioni di cottura	Convenzionale, Grill, Ventilato, Scongelamento, Riscaldamento inferiore, ecc.
Tipo di controllo	Manopole
Display	Timer digitale
Luce interna	Sì
Tipo di pulizia	Interno smaltato
Caratteristiche di sicurezza	Blocco bambini, Porta fredda
Accessori inclusi	Teglia da forno, Griglia metallica
Numero di ripiani	2
Colore	Nero

Domande frequenti - ZOB10401BK ZANUSSI

Come si imposta l'ora sul forno Zanussi ZOB10401BK?

Premere il pulsante Timer, quindi utilizzare i pulsanti +/- per impostare l'ora corrente. Confermare con il pulsante Timer.

Come pulire l'interno del forno?

Rimuovere ripiani e teglie. Pulire l'interno smaltato con un panno umido e detergente delicato. Per le macchie ostinate, utilizzare un detergente non abrasivo.

Come sostituire la lampadina del forno?

Spegnere l'alimentazione. Svitare il coprilampada in vetro, sostituire la lampadina (25W, resistente a 300°C), e rimontare. Consultare il manuale per i dettagli.

Qual è la temperatura massima?

La temperatura massima è 250°C.

Come si utilizza la funzione grill?

Ruotare la manopola delle funzioni sul simbolo del grill. Impostare la temperatura al massimo e posizionare il cibo sulla griglia vicino all'elemento riscaldante superiore.

Posso usare la carta stagnola nel forno?

Sì, ma evitare di coprire il fondo del forno o bloccare la circolazione dell'aria. Usare la stagnola solo su ripiani o teglie.

Come attivare il blocco bambini?

Premere e tenere premuto il pulsante Blocco per 3 secondi finché non appare un simbolo di chiave sul display.

Cosa fare se il forno non si riscalda?

Controllare l'interruttore automatico e assicurarsi che il forno sia correttamente collegato. Se il problema persiste, contattare un tecnico qualificato.

Come scongelare il cibo utilizzando questo forno?

Selezionare la funzione scongelamento (di solito un simbolo di fiocco di neve). La ventola fa circolare aria fredda per scongelare senza cuocere.

Quali sono le dimensioni interne del forno?

Le dimensioni interne sono circa 420 x 450 x 350 mm (A x L x P).

MANUALE UTENTE ZOB10401BK ZANUSSI

Informazioni di sicurezza 17____
Istruzioni di sicurezza 18____
Descrizione del prodotto 21____
Preparazione al primo utilizzo 21____
Utilizzo quotidiano 21____
Utilizzo degli accessori____22
Funzioni aggiuntive.____23

Consigli e suggerimenti utili 23____
Pulizia e cura 27____
Risoluzione dei problemi 29____
Installazione 30
Dati tecnici.31____
Efficienza energetica. 32

Con riserva di modifiche.

⚠ Informazioni di sicurezza

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchio.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l'apparecchiatura ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati.
• I bambini di 3 anni e di età inferiore vanno tenuti alla larga dall'apparecchiatura quando è in funzione, in ogni momento.

Avvertenze di sicurezza generali

• L'installazione dell'apparecchiatura e la sostituzione dei cavi deve essere svolta unicamente da personale qualificato.
• AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non toccare gli elementi riscaldanti. Tenere lontani i bambini al di sotto dei 8 anni se non costantemente supervisionati.
• Servirsi sempre degli appositi guanti da forno per estrarre o inserire accessori o pentole resistenti al calore.
• Prima di eseguire qualsiasi intervento di manutenzione, scollegare l'apparecchiatura dalla rete elettrica.
• Assicurarsi che l'apparecchiatura sia spenta prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.
• Non usare una pulitrice a vapore per pulire l'apparecchiatura.
• Non utilizzare detergenti abrasivi o raschietti di metallo per pulire il vetro della porta per non rigare la superficie e causare la rottura del vetro.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

Istruzioni di sicurezza

Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
• Non tirare l'apparecchiatura per la maniglia.
• È necessario rispettare la distanza minima dalle altre apparecchiature.
• Assicurarsi che l'apparecchiatura sia installata sotto e vicino a parti

adeguatamente ancorate a una struttura fissa.

• I lati dell'apparecchiatura devono restare adiacenti ad apparecchiature o unità con la stessa altezza.
• L'apparecchiatura è dotata di un sistema elettrico di raffreddamento. Questo deve essere alimentato elettricamente.

Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.

• Verificare che i dati elettrici riportati sulla targhetta dei dati corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.
• Evitare che i cavi entrino a contatto o si trovino vicino alla porta dell'apparecchiatura, in particolare quando la porta è calda.
• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.
• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relé.
• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
• Questa apparecchiatura è conforme alle direttive CEE.

Utilizzo

AVVERTENZA!

Rischio di lesioni, ustioni, scosse elettriche o esplosioni.

• Questa apparecchiatura è stata prevista unicamente per un uso domestico.
• Non modificare le specifiche tecniche dell'apparecchiatura.
• Accertarsi che le fessure di ventilazione non siano ostruite.
• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.

• Spegnere l'apparecchiatura dopo ogni utilizzo.

• Prestare attenzione in fase di apertura della porta dell'apparecchiatura quando quest'ultima è in funzione. Può fuoriuscire aria calda.

• Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un contatto con l'acqua.
• Non esercitare pressione sulla porta aperta.
• Non utilizzare l'apparecchiatura come superficie di lavoro o come piano di appoggio.
• Aprire la porta dell'apparecchiatura con cautela. L'uso di ingredienti contenenti alcol può causare una miscela di alcol e aria.
• Evitare la presenza di scintille o fiamme aperte vicino all'apparecchiatura quando si apre la porta.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
• Non usare la funzione microonde per pre-riscaldare il forno.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Per evitare danni o scolorimento dello smalto:
• Non mettere pentole resistenti al calore o altri oggetti direttamente sulla superficie inferiore dell'apparecchiatura.
• Non appoggiare la pellicola di alluminio direttamente sulla superficie inferiore dell'apparecchiatura.
• Non mettere direttamente acqua all'interno dell'apparecchiatura calda.
• Non tenere piatti umidi e cibo all'interno dell'apparecchiatura dopo aver terminato la fase di cottura.
• Prestare attenzione quando si tolgono o inseriscono gli accessori.

- Lo scolorimento dello smalto non influisce sulle prestazioni dell'apparecchiatura.

- Per le torte molto umide, usare una leccarda. I succhi di frutta provocano macchie che possono essere permanenti.

- L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.

- La cottura deve sempre essere eseguita con la porta del forno chiusa.

- Se l'apparecchiatura si trova dietro a un pannello anteriore (ad es. una porta),

assicurarsi che questo non sia mai chiuso quando l'apparecchiatura è in funzione. Calore e umidità possono accumularsi sul retro di un pannello chiuso causando danni all'apparecchiatura, all'alloggiamento o al pavimento. Non chiudere il pannello dell'armadio finché l'apparecchiatura non si è completamente raffreddata dopo l'uso.

Manutenzione e pulizia

AVVERTENZA!

Vi è il rischio di lesioni, incendio o danni all'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Controllare che l'apparecchiatura sia fredda. Vi è il rischio che i pannelli in vetro si rompano.

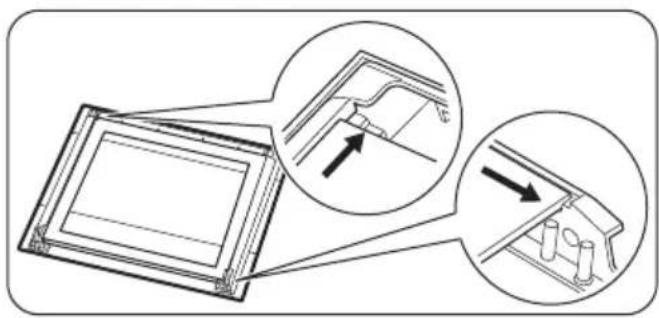

• Sostituire immediatamente i pannelli in vetro della porta nel caso in cui siano danneggiati. Contattare il Centro di Assistenza autorizzato.

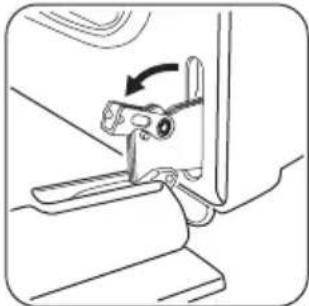

• Prestare attenzione quando si rimuove la porta dall'apparecchio. La porta è pesante!
• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Se si utilizza uno spray per il forno, seguire attentamente le istruzioni di sicurezza sulla confezione.

- Non pulire lo smalto catalitico (ove presente) con detergente di alcun tipo.

Luce interna

- Le lampadine utilizzate in questa apparecchiatura sono lampade speciali per elettrodomestici. Non usarle per l'illuminazione di casa.

AVVERTENZA!

Rischio di scosse elettriche.

- Prima di sostituire la lampadina, scollegare l'apparecchiatura dalla rete elettrica.

- Servirsi unicamente di lampadine con le stesse specifiche tecniche.

Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che bambini o animali restino intrappolati nell'apparecchiatura.

Assistenza Tecnica

• Per riparare l'apparecchiatura contattare il Centro di Assistenza Autorizzato.
• Utilizzare esclusivamente ricambi originali.

Panoramica

Accessori

- Ripiano a filo

Per pentole, torte in stampo, arrosti.

Preparazione al primo utilizzo

1 Pannello comandi
2 Indicatore della temperatura / simbolo
3 Manopola di regolazione della temperatura
4 Manopola delle funzioni forno
5 Fessure di ventilazione per la ventola di raffreddamento
6 Elemento riscaldante
7 Luce
8 Posizioni dei ripiani

- Lamiera dolci

Per la cottura di torte e biscotti.

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Prima pulizia

Rimuovere tutti gli accessori dall'apparecchiatura.

Fare riferimento al capitolo "Pulizia e cura".

Pulire il forno e gli accessori prima di utilizzarlo per la prima volta.

Sistemare gli accessori nella posizione iniziale.

Preriscaldamento

Preriscaldare l'apparecchiatura vuota per bruciare i residui di grasso.

Utilizzo quotidiano

1. Impostare la funzione e la temperatura massima.
2. Lasciare in funzione l'apparecchiatura per un'ora.
3. Impostare la funzione e impostare la temperatura massima.
4. Lasciare in funzione l'apparecchiatura per 15 minuti.

Gli accessori possono riscaldarsi più del solito. Il forno può produrre un odore sgradevole e fumo. Non si tratta di un'anomalia. Accertarsi che il flusso d'aria all'interno della stanza sia sufficiente.

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Attivazione e disattivazione dell'apparecchiatura

La presenza di simboli sulle manopole, spie o indicatori dipende dal modello dell'apparecchiatura:

• La spia si accende quando l'apparecchiatura entra in funzione.

• Il simbolo mostra se la manopola controlla le funzioni del forno o la temperatura.
  • L'indicatore si accende al riscaldamento del forno.

• Ruotare la manopola delle funzioni del forno per selezionare una funzione del forno.

• Ruotare la manopola della temperatura per selezionare una temperatura.
• Per disattivare l'apparecchiatura, ruotare le manopole delle funzioni del forno e della temperatura sulla posizione di spento.

Funzioni forno

Funzione forno Applicazione
0	Posizione di spegni-mento	L'apparecchiatura è spenta.
	Rosolatura/Cottura finale	Per cuocere e arrostire alimenti su una sola posizione della gri-glia.
	Rosolatura Per dorare pane, torte e dolci. Per completare la cottura degli alimenti.
	Cottura finale Per cuocere torte dal fondo croccante e conservare gli alimenti.
	Grill Per grigliare cibi di ridotto spessore e tostare il pane.

Utilizzo degli accessori

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Inserimento degli accessori

Ripiano a filo:

Spingere il ripiano fra le guide di estrazione e verificare che i piedini siano rivolti verso il basso.

Spingere la lamiera dolci tra le guide del supporto ripiano.

Ventola di raffreddamento

Quando il forno è in funzione, la ventola di raffreddamento si attiva in modo automatico per tenere fresche le superfici del forno. Dopo aver disattivato l'apparecchiatura, la ventola di raffreddamento si ferma.

Termostato di sicurezza

Un utilizzo inappropriato dell'apparecchiatura o componenti difettosi possono provocare un

Consigli e suggerimenti utili

surriscaldamento pericoloso. Per evitare che questo accada, il forno è dotato di un termostato di sicurezza che interrompe l'alimentazione della corrente elettrica. All'abbassamento della temperatura, il forno si riaccende automaticamente.

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

La temperatura e i tempi di cottura specificati nelle tabelle sono valori indicativi. Possono variare in base alle ricette, alla qualità e alla quantità degli ingredienti utilizzati.

Informazioni generali

• L'apparecchiatura presenta quattro posizioni della griglia. Contare le posizioni della griglia dal basso dell'apparecchiatura.
• L'umidità può condensarsi all'interno dell'apparecchiatura o sui pannelli in vetro della porta. Non si tratta di un'anomalia. Quando si apre la porta durante la cottura, tenersi sempre a distanza dall'apparecchiatura. Per ridurre la condensa, prima della cottura accendere l'apparecchiatura per 10 minuti.
• Quando si è terminato di usare l'apparecchiatura, eliminare l'umidità.
• Non posizionare oggetti direttamente sul ripiano dell'apparecchiatura e non ricoprire i componenti con pellicola d'alluminio durante

la cottura. Così facendo si possono alterare i risultati di cottura e danneggiare lo smalto.

Cottura di dolci

• Non aprire la porta del forno prima che siano trascorsi 3/4 del tempo di cottura.
• Se si usano due piastre da forno contemporaneamente, tenere un livello vuoto tra una e l'altra.

Cottura di carni e pesce

• Usare una leccarda per alimenti ad alto contenuto di grassi, onde evitare che nel forno si formino macchie che non possono più essere rimosse.
• Lasciare riposare la carne per circa 15 minuti prima di tagliarla, in modo da non perdere il sughetto.
• Per evitare la formazione di fumo eccessivo nel forno durante la cottura arrosto, aggiungere dell'acqua nella leccarda. Per evitare la condensa di fumo, aggiungere acqua ogni volta che finisce.

Tempi di cottura

I tempi di cottura dipendono dal tipo, dalla consistenza e dal volume del cibo.

Tabella per la cottura al forno ed arrosto
Torte

Alimenti Rosolatura/Cottura finale Tempo (min.) Commenti
	Temperatura(°C)	Posizione della griglia
Pietanze frullate 170	2 45 - 60 In uno stampo per		dolci
Impasto per pasta frolla	170 2 24 - 34 In uno stampo per		dolci
Torta di ricotta 170	1 60 - 80 In uno stampo per		dolci da 26 cm
Torta di mele (Ap-ple pie)	170 1 100 - 120 In due stampi per		dolci da 20 cm su un ripiano a filo
Strudel 175 2 60 - 80 In una lamiera dolci
Crostata 170 2 30 -	40 In uno stampo per		dolci da 26 cm
Torta alla frutta 170	2 60 - 70 In uno stampo per		dolci da 26 cm
Torta con lievito in polvere senza grassi	170 2 35 - 45 In uno stampo per		dolci da 26 cm
Dolce di Natale/Torta di frutta farci-ta	170 2 50 - 60 In uno stampo per		dolci da 20 cm
Plum cake ^1)	170 2 50 - 60 In uno stampo per		il pane
Pasticcini 170 3 20 -	30 In una lamiera dolci
Biscotti ^1)	150 3 20 - 30 In una lamiera dolci
Meringhe 100 3 90 -	120 In una lamiera dolci
Panini dolci ^1)	190 3 15 - 20 In una lamiera dolci
Choux ^1)	190 3 25 - 35 In una lamiera dolci
Crostatine 180 3 45 -	70 In uno stampo per		dolci da 20 cm
Pan di Spagna 180	1 o 2 40 - 55 Sinistra e destra in		uno stampo per dolci da 20 cm

1) Preriscaldare il forno per 10 minuti.

Pane e pizza

Alimenti Rosolatura/Cottura finale Tempo (min.) Commenti
	Temperatura(°C)	Posizione della griglia
Pane bianco1)	190 1 60 - 70 1 - 2	pezzi, ciascu-	no da 500 g
Pane di segale 190	1 30 - 45 In uno stampo per		il pane
Panini1)	190 2 25 - 40 6 - 8	panini in una	lamiera dolci
Pizza1)	190 1 20 - 30 Su una leccarda
Focaccine1)	200 3 10 - 20 In una lamiera dolci

1) Preriscaldare il forno per 10 minuti.

Flan

Alimenti Rosolatura/Cottura finale Tempo (min.) Commenti
	Temperatura(°C)	Posizione della griglia
Flan di pasta 180 2 40 - 50 In uno stampo
Flan di verdure 200 2 45 - 60 In uno stampo
Quiche 190 1 40 - 50 In uno stampo
Lasagne 200 2 25 - 40 In uno stampo
Cannelloni 200 2 25 - 40 In uno stampo
Yorkshire pudding (focaccine salate) ^1)	220 2 20 - 30 Stampo 6 focacci-		ne

1) Preriscaldare il forno per 10 minuti.

Carne

Alimenti Rosolatura/Cottura finale Tempo (min.) Commenti
	Temperatura(°C)	Posizione della griglia
Manzo 200 2 50 - 70 Su un ripiano a filo			e una leccarda
Maiale 180 2 90 - 120 Su un ripiano a filo			e una leccarda
Vitello 190 2 90 - 120 Su un ripiano a filo			e una leccarda
Roastbeef inglese, al sangue	210 2 44 - 50 Su un ripiano a filo		e una leccarda
Roastbeef inglese, cott. media	210 2 51 - 55 Su un ripiano a filo		e una leccarda
Roastbeef inglese, ben cotto	210 2 55 - 60 Su un ripiano a filo		e una leccarda
Spalla di maiale 180 2 120 - 150 Su una leccarda
Stinco di maiale 180 2 100 - 120 2 pezzi su una lec-			carda
Agnello 190 2 110 - 130 Cosciotto
Pollo 200 2 70 - 85 Intero su una lec-			carda
Tacchino 180 1 210 - 240 Intero su una lec-			carda
Anatra 175 2 120 - 150 Intera su una lec-			carda
Oca 175 1 150 - 200 Intera su una lec-			carda
Coniglio 190 2 60 - 80 Tagliato a pezzi
Lepre	190 2 150 - 200 Tagliata a pezzi
Fagiano	190 2 90 - 120 Intero su una lec-		carda

Pesce

Alimenti Rosolatura/Cottura finale Tempo (min.) Commenti
	Temperatura(°C)	Posizione della griglia
Trota/Orata 190 2 40 - 55 3 - 4 pesci
Tonno/Salmone 190 2 35 - 60 4 - 6 filetti

Grill

Preriscaldare il forno vuoto per 10 minuti prima della cottura.

Alimenti Quantità Tempera-			tura (°C)	Tempo (min.) Posizione		della gri-glia
	Parti (g)	1° lato 2° lato
Bistecche di filetto	4 800 250 12	- 15 12 - 14 3
Bistecche di manzo	4 600 250 10	- 12 6 - 8	3
Salsicce	8 -	250 12 - 15	10 - 12 3
Braciole di maiale	4 600 250 12	- 16 12 - 14 3
Pollo (taglia-to a metà)	2 1000	250 30 - 35	25 - 30 3
Kebab	4 -	250 10 - 15	10 - 12 3
Petto di pollo	4 400 250 12	- 15 12 - 14 3
Hamburger	6 600 250 20	- 30 -	3
Filetto di pes-sce	4 400 250 12	- 14 10 - 12 3
Panini tostati	4 - 6	-	250	5 - 7	-	3
Toast	4 - 6	-	250	2 - 4	2 - 3	3

Pulizia e cura

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Note sulla pulizia

- Pulire la parte anteriore dell'apparecchiatura con un panno morbido inumidito con acqua tiepida saponata.

- Per pulire le superfici metalliche, utilizzare un detergente dedicato.

• Pulire l'interno dell'apparecchiatura dopo ogni utilizzo. Grasso o altri residui di cibo possono causare un incendio.
• Rimuovere lo sporco tenace con detergenti speciali per forno.
• Dopo ogni utilizzo, pulire gli accessori e farli asciugare accuratamente. Utilizzare un panno morbido inumidito con acqua tiepida saponata.
• Non pulire gli accessori antiaderenti con detergenti aggressivi, oggetti appuntiti o in lavastoviglie. Potrebbe danneggiare il rivestimento antiaderente.

Apparecchiature in acciaio inox o in alluminio

Pulire la porta del forno esclusivamente con un panno umido. Asciugarla con un panno morbido.

Evitare l'uso di lane di acciaio, acidi o prodotti abrasivi, che potrebbero danneggiare la superficie del forno.

Pulire il pannello dei comandi del forno, prendendo le stesse precauzioni.

Pulizia della guarnizione della porta

• Controllare regolarmente la guarnizione della porta. La guarnizione della porta si trova attorno al telaio della cavità del forno. Non utilizzare l'apparecchiatura se la guarnizione della porta è danneggiata. Contattare un Centro di Assistenza autorizzato.
• Per pulire la guarnizione della porta si prega di fare riferimento alle informazioni generali sulla pulizia.

Pulizia della porta del forno

La porta del forno è dotata di due pannelli in vetro. È possibile rimuovere la porta del forno e il pannello in vetro interno per pulirli.

La porta del forno potrebbe richiudersi se si tenta di rimuovere i pannelli interni in vetro prima di togliere la porta del forno.

ATTENZIONE!

Non utilizzare l'apparecchiatura senza il pannello interno in vetro.

1 Aprire completamente la porta ed afferrare le due cerniere.

2 Alzare e ruotare le levette poste sulle due cerniere.

3 Chiudere la porta del forno fino alla prima posizione di apertura (circa metà). Tirare in avanti la porta, sfilandola dalla sua sede.

4 Appoggiare la porta su una superficie stabile e coperta da un panno morbido.

5 Sganciare il sistema di bloccaggio per rimuovere il pannello interno in vetro.

6 Ruotare di 90° le due chiusure e sfilarle dalle loro sedi.

sollevare facendo attenzione, quindi rimuovere il pannello in vetro.

Pulire il pannello in vetro con dell'acqua saponata. Asciugare il pannello in vetro facendo attenzione.

Al termine della pulizia, rimontare il pannello in vetro e la porta del forno. Eseguire la procedura illustrata in precedenza, seguendo la sequenza inversa.

Accertarsi che la serigrafia sia sul lato interno della porta. Verificare che dopo l'installazione, la superficie della cornice del pannello in vetro, nei punti delle serigrafie, non risulti ruvida al fatto.

Accertarsi di installare il pannello interno in vetro nelle sedi corrette.

Risoluzione dei problemi

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Cosa fare se...

Problema Causa possibile Solution

Il forno non si scalda. Il forno è spento. Accendere il forno.

Sostituzione della lampadina

Mettere un panno sulla parte inferiore interna dell'apparecchiatura. Evita di danneggiare la calotta di vetro della lampadina e la cavità.

AVVERTENZA!

Rischio di scosse elettriche! Scollegare il fusibile prima di sostituire la lampadina. La lampadina e la calotta di vetro della lampadina possono essere caldi.

1. Disattivare l'apparecchiatura.
2. Togliere i fusibili dal quadro elettrico o spegnere l'interruttore principale.

Lampadina posteriore

1. Ruotare la calotta di vetro in senso antiorario per rimuoverla.
2. Pulire il rivestimento di vetro.
3. Sostituire la lampadina con una adatta, termoresistente fino a 300 °C.
4. Montare il rivestimento di vetro.

Problema Causa possibile Solution
Il forno non si scalda. È scattato il fusibile. Verificare se l'anomalia di funzio-		namento è dovuta al fusibile. Nel caso in cui il fusibile continui a scattare, rivolgersi ad un elettrici-sta qualificato.
La lampada non si accende. La lampada è guasta. Sostituire la lampada.
Vapore e acqua di condensa si depositano sugli alimenti e nella cavità del forno.	Le pietanze sono state lasciate nel forno troppo a lungo.	Non lasciare le pietanze nel forno per più di 15 - 20 minuti dal ter- mine del processo di cottura.

Dati Assistenza

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza autorizzato.

Le informazioni necessarie per il Centro di Assistenza si trovano sulla targhetta dei dati. La

targhetta si trova sul telaio anteriore della cavità dell'apparecchiatura. Non rimuovere la targhetta dei dati dalla cavità dell'apparecchiatura.

Consigliamo di annotarli in questo spazio:

Modello (MOD.)
Numero Prodotto (PNC)
Numero di serie (S.N.)

Installazione

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

Incasso

Fissaggio dell'apparecchiatura nel mobile

Installazione dell'impianto elettrico

Il produttore non è responsabile qualora non vengano applicate le precauzioni del capitolo "Informazioni per la sicurezza".

Dati tecnici

Dati tecnici

Tensione 230 V
Frequenza 50 Hz

Scheda prodotto e informazioni conformemente alla normativa UE 65-66/2014

Nome fornitore Zanussi
Identificativo modello	ZOB10401BKZOB10401XK
Indice di efficienza energetica 105.1
Classe di efficienza energetica A
Consumo di energia con un carico standard, in modalità tradi-zionale	0.83 kWh/ciclo
Numero di cavità 1
Fonte di calore Elettricità
Volume 56 l
Tipo di forno Forno a incasso
Massa	ZOB10401BK 25.2 kg
	ZOB10401XK 26.1 kg

EN 60350-1 - Apparecchiature elettriche per la cottura per uso domestico - Parte 1: Cucine, forni, forni a vapore e grill - Metodi per la misura delle prestazioni.

Risparmio energetico

L'apparecchiatura ha di funzioni che consentono di aiutarvi a risparmiare energia durante le operazioni di cottura di tutti i giorni.

- Suggerimenti generali

- Assicurarsi che la porta del forno sia chiusa adeguatamente quando l'apparecchiatura è in funzione e mantenerla chiusa il più possibile durante la cottura.

• Utilizzare piatti in metallo per migliorare il risparmio energetico.
• Se possibile, sistemare il cibo nel forno senza riscaldarlo.
• Per una cottura superiore ai 30 minuti, ridurre la temperatura del forno al minimo per 3 - 10 minuti, in base al tempo di cottura. Il calore residuo all'interno del forno proseguirà la cottura.
• Utilizzare il calore residuo per scaldare altri piatti.

- Mantenimento in caldo del cibo - Se si desidera utilizzare il calore residuo per mantenere in caldo una pietanza, scegliere l'impostazione della temperatura più bassa possibile.

CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non

smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
