Tipo di prodotto	Congelatore
Marca	Fulgor Milano
Modello	FBF 290 NF ED
Dimensioni (Altezza x Larghezza x Profondità)	1769 x 540 x 545 mm
Alimentazione	220-240 VAC / 50 Hz
Classe climatica	SN, N, ST, T
Sistema di raffreddamento	No Frost (sbrinamento automatico)
Controllo temperatura	Sensore touch, impostazioni da 1 a 5 + Super Freeze
Funzione Super Freeze	Sì, si attiva per 24 ore
Disposizione interna	2 sportelli superiori + 5 cassetti
Porta reversibile	Sì
Capacità da incasso	Sì (installazione in mobile)
Refrigerante	R600a (infiammabile, ecologico)
Caratteristiche di risparmio energetico	Impostazioni consigliate per diverse stagioni
Disponibilità ricambi	Termostati, sensori, schede elettroniche, maniglie, cerniere, vassoi, cestelli (7 anni); guarnizioni porta (10 anni)
Garanzia (UE)	2 anni
Livello di rumore	Non specificato (il funzionamento normale può produrre lievi gorgoglii)
Pulizia	Usare bicarbonato di sodio e acqua tiepida; evitare abrasivi
Caratteristiche di sicurezza	Sicurezza bambini (8+ anni), avvertenza gas infiammabile, rischio di ribaltamento

Domande frequenti - FBF 290 NF ED Fulgor Milano

Quanto tempo devo attendere prima di collegare il congelatore dopo l'installazione?

Lasciare riposare il congelatore per almeno 4 ore per far sedimentare l'olio del compressore se trasportato in orizzontale.

Cosa significano le impostazioni di temperatura da 1 a 6 e il fiocco di neve?

Le impostazioni da 1 a 5 corrispondono a un freddo crescente, con 5 come impostazione normale più fredda. Il fiocco di neve (impostazione 6) attiva il Super Freeze per un congelamento rapido, spegnendosi automaticamente dopo circa 24 ore.

Come regolo la temperatura?

Premere ripetutamente il sensore di regolazione della temperatura (A) per scorrere le impostazioni. L'impostazione corrente viene visualizzata sul display (B). Per indicazioni stagionali: impostazioni 1-2 per estate (25-35°C), 3-4 per primavera/autunno (15-25°C) e 5 per inverno (5-15°C).

Perché c'è brina o acqua nel congelatore?

Il sistema No Frost previene l'accumulo eccessivo di ghiaccio, ma un po' di brina è normale. Se si vede brina o acqua eccessiva, controllare che le guarnizioni della porta siano pulite e chiudano correttamente. Assicurarsi anche che la porta decorativa (se montata) sia installata correttamente.

Posso invertire la porta del congelatore?

Sì, la porta è reversibile. Seguire le istruzioni del manuale (sezione 7) utilizzando strumenti come cacciavite e chiave. Dopo l'inversione, potrebbe essere necessario riscaldare la guarnizione della porta con un asciugacapelli (a 10 cm di distanza) per garantire una corretta tenuta.

Qual è la quantità massima di cibo fresco che posso congelare in 24 ore?

Controllare la targhetta dei dati sull'apparecchio per la capacità massima di congelamento. Non superare questa quantità per mantenere le prestazioni.

Come pulisco il congelatore?

Scollegare l'apparecchio. Utilizzare una soluzione di bicarbonato di sodio e acqua tiepida per l'interno. Per i cassetti, usare un detersivo per piatti delicato. Sciacquare e asciugare accuratamente. Evitare detergenti abrasivi.

Cosa devo fare se il congelatore è rumoroso?

Assicurarsi che l'apparecchio sia livellato e stabile e che non tocchi la parete posteriore. Qualche gorgoglio del refrigerante è normale. Se il rumore persiste, controllare che non ci siano oggetti appoggiati sull'apparecchio.

Quanto dura la garanzia?

La garanzia minima è di 2 anni per i paesi UE, ma varia in base alla regione (es. 3 anni per la Turchia, 1 anno per il Regno Unito). Fare riferimento ai documenti di acquisto.

Posso conservare bevande in bottiglia nel congelatore?

No, non conservare liquidi in bottiglia o lattine, specialmente bevande gassate, poiché possono scoppiare quando congelati.

MANUALE UTENTE FBF 290 NF ED Fulgor Milano

1 - Informazioni di sicurezza 2

Rottamazione di vecchi elettrodomestici 5

Conformità 5

Garanzia 5

Risparmio energetico 5

2 - Prima del primo utilizzo 6

3 - Uso del congelatore 7

Conservazione 7

4 - Pannello di Controllo 8

5 - Manutenzione e pulizia 9

Sbrinamento del congelatore 9

Disponibilità dei pezzi di ricambio 9

6 - Risoluzione dei problemi 10

Assistenza tecnica 10

7 - Installazione 11

Ventilazione del locale 12

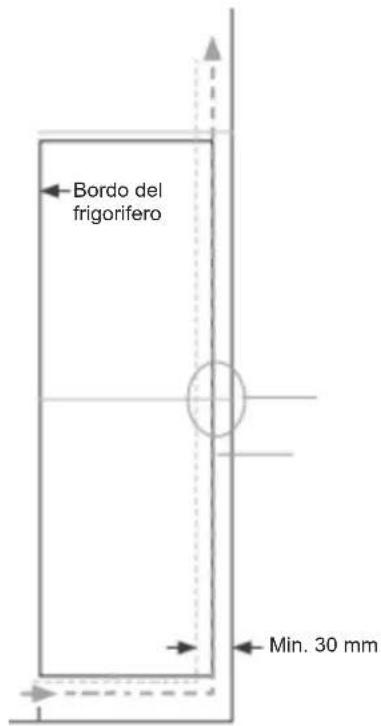

Installazione a incasso 13

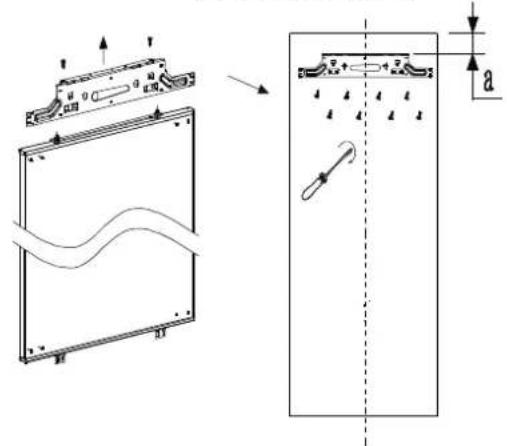

Montaggio della fascia degli sportelli 14

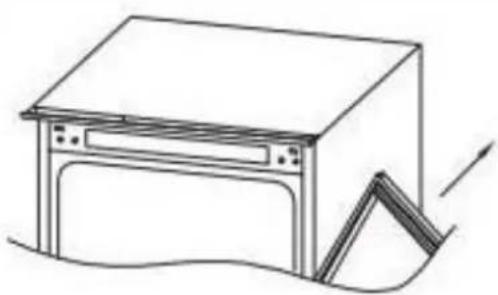

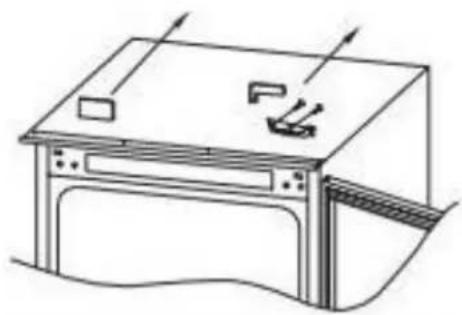

Inversione degli sportelli 15

Grazie per avere acquistato questo prodotto.

Prima di usare il frigorifero, leggere attentamente questo manuale di istruzioni per ottimizzarne le prestazioni. Conservare tutta la documentazione per un uso successivo o in caso di cessione del dispositivo ad altri.

Questo prodotto è destinato esclusivamente all'uso domestico o ad applicazioni simili, quali:

• l'area cucina per il personale di negozi, uffici e altri ambienti di lavoro
• per fattorie, clientela di alberghi, motel e altri ambienti di tipo residenziale
• per bed and breakfast (B&B)
• per servizi di catering e applicazioni simili, ma non per la vendita al dettaglio.

Questo apparecchio deve essere utilizzato solo per scopi di conservazione degli alimenti; qualsiasi altro uso è considerato pericoloso e il produttore non sarà responsabile di eventuali omissioni. Inoltre, si raccomanda di prendere nota delle condizioni di garanzia.

Si prega di leggere attentamente le istruzioni per l'uso e l'installazione!

Contengono informazioni importanti su come installare, usare e mantenere l'apparecchio.

Il produttore non è responsabile in caso di mancato rispetto delle istruzioni e delle avvertenze.

Conservare tutta la documentazione per un uso successivo o in caso di cessione del dispositivo ad altri.

• Non collegare l'apparecchio alla rete elettrica prima di avere rimosso tutte le protezioni di imballaggio e di trasporto. Tenere i bambini lontani dall'imballaggio e da tutte le sue parti. Vi è il pericolo di soffocamento dovuto ai cartoni pieghevoli e alle pellicole di plastica!
• Lasciare riposare per almeno 4 ore prima di attivare il dispositivo, per consentire all'olio del compressore di depositarsi in caso di trasporto in posizione orizzontale.
  • Assicurarsi che non ci siano danni dovuti al trasporto.
• Non danneggiare il circuito frigorifero.
• Mantenere libere da ostruzioni le aperture di ventilazione presenti sul corpo dell'apparecchio o nella struttura da incasso.
• Non usare mai acqua per lavare il compressore e, dopo la pulizia, asciugare accuratamente con un panno asciutto per evitare la formazione di ruggine.

• L'apparecchio è pesante, pertanto deve essere movimentato sempre da almeno due persone.
  • Installare e livellare l'apparecchio in una zona adatta, in funzione delle sue dimensioni e del suo utilizzo.

• Assicurarsi che l'alimentazione corrisponda alle informazioni elettriche riportate sulla targhetta di identificazione.

• In caso contrario, contattare un elettricista.
• L'apparecchio funziona con un'ali mentazione di 220-240 V CA/50 Hz. Una variazione anomala della tensione può causare il mancato avviamento dell'apparecchio, danni al controllo della temperatura o al compressore, o un rumore anomalo durante il funzionamento. In tal caso, occorre montare un regolatore automatico.
• Solo per il Regno Unito: Il cavo di alimentazione dell'apparecchio è dotato di una spina a 3 fili (messa a terra) che si adatta a una presa standard a 3 fili (collegata alla messa a terra). Non tagliare o smontare il terzo perno (messa a terra). Dopo l'installazione dell'apparecchio, la spina deve essere facilmente accessibile.
• Assicurarsi che il cavo di alimentazione non rimanga impigliato sotto l'apparecchio durante e dopo il trasporto/lo spostamento dell'apparecchio, per evitare che venga tagliato o danneggiato. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, un suo tecnico o da una persona altrettanto qualificata, al fine di evitare rischi.
• Non installare l'apparecchio in luoghi umidi, oleosi o polverosi, né esporlo alla luce diretta del sole e all'acqua.

• Non installare l'apparecchio vicino a riscaldatori o materiali infiammabili.

• Per gli apparecchi con scomparto congelatore: in caso di mancanza di corrente non aprire lo sportello. Il cibo congelato non sarà compromesso se il guasto dura meno delle ore riportate sull'etichetta di classificazione (tempo di aumento della temperatura). Se il guasto dura più lungo, il cibo dovrà essere controllato e consumato immediatamente, oppure cucinato e poi ricongelato.

• Se lo sportello dell'apparecchio è difficile da aprire subito dopo averlo chiuso, non c'è da preoccuparsi. Ciò è dovuto alla differenza di pressione, che si equalizzerà e consentirà di aprire normalmente lo sportello dopo qualche minuto.
• Non conservare medicinali, batteri o agenti chimici nell'apparecchio. Questo apparecchio è un elettro-domestico e non è pensato per conservare materiali che richiedono temperature rigide.
• Non tirare o piegare eccessivamente il cavo di alimentazione e non toccare la spina con le mani bagnate.
• Non conservare nell'apparecchio prodotti che contengono propellente infiammabile (ad esempio bombolette spray) o sostanze esplosive. Vi è il rischio di esplosione!
• Non collocare oggetti instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni fisiche causate dalla caduta, o scosse elettriche causate dal contatto con l'acqua.
• Non utilizzare apparecchi elettrici all'interno degli scomparti per la conservazione degli alimenti, a

meno che non siano del tipo rac- comandato dal produttore.

• Non toccare gli elementi di raffreddamento interni, specialmente con le mani bagnate, per evitare rotture o lesioni.
• Sono a rischio i bambini, le persone con limitate capacità fisiche, mentali o sensoriali e le persone che hanno una conoscenza inadeguata delle modalità di utilizzo sicuro dell'apparecchio.
• Controllare che i bambini e le persone vulnerabili abbiano compreso i pericoli correlati all'uso dell'apparecchio. Una persona responsabile della sicurezza deve supervisionare o istruire i bambini e le persone vulnerabili che utilizzano l'apparecchio. Solo i bambini dagli 8 anni in su possono usare l'apparecchio.
• I bambini non devono giocare con l'apparecchio.
• I bambini dai 3 agli 8 anni possono riempire e svuotare l'apparecchio.
• Per gli apparecchi con scomparto congelatore: non conservare liquidi in bottiglia o in lattina (specialmente bevande gassate) nello scomparto congelatore. Bottiglie e lattine possono scoppiare!
• Per gli apparecchi con uno scomparto congelatore: non mettere mai in bocca gli alimenti congelati subito dopo averli presi dallo scomparto congelatore. Vi è il pericolo di ustioni da basse temperature!
• Assicurarsi che le parti in plastica e la guarnizione dello sportello sia-no sempre prive di olio e grasso. In

caso contrario, le parti in plastica e la guarnizione della porta diventeranno porose.

• Prima di eseguire qualsiasi operazione, scollegare il cavo di alimentazione dalla presa di corrente.
• Non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, diversi da quelli raccomandati dal produttore.
• Non usare oggetti appuntiti o con bordi taglienti, come ad esempio coltelli o forchette, per rimuovere la brina.
• Non utilizzare asciugacapelli, stufe elettriche o altri apparecchi elettrici simili per scongelare.
• Si raccomanda di mantenere la spina pulita, qualsiasi residuo eccessivo di polvere sulla spina può essere la causa di un incendio.
• Non provare a riparare, smontare o modificare l'apparecchio da soli. Se è necessario effettuare una riparazione, si prega di contattare il servizio assistenza.
• Sorvegliare i bambini durante la pulizia o la manutenzione dell'apparecchio.
• Non pulire i ripiani in vetro freddo con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.
• ATTENZIONE: I tubi del circuito di refrigerazione trasportano una piccola quantità di gas refrigerante (R600a) e gas isolante (ciclopentano) compatibili con l'ambiente ma infiammabili. Non danneggiano lo strato di ozono e non aumentano l'effetto serra. Se il refrigerante fuoriesce, può causare lesioni agli occhi o incendiarsi.

• Se il circuito del refrigerante dovesse essere danneggiato:

• Spegnere l'apparecchio e scollegare la spina di alimentazione,

• Tenere le fiamme libere e/o le fonti di accensione lontano dall'apparecchio,
• Ventilare accuratamente l'ambiente per diversi minuti,
• Informare il servizio assistenza.

AVVERTENZA

- Non danneggiare la spina e/o il cavo di alimentazione; ciò potrebbe causare scosse elettriche o incendi.

AVVERTENZA

- Non utilizzare più presedi corrente portatili o alimentatori portatili. Si sconsiglia l'uso di prolunghe e adattatori multicanale.

• Non sedersi o salire sull'apparecchio. Ciò potrebbe causare lesioni fisiche o danneggiare l'apparecchio stesso. Questo apparecchio non è progettato per essere impilato.
• Il prodotto è progettato e pensato unicamente per un uso domestico.
• Utilizzare solo parti originali fornite dal produttore. Il produttore garantisce che solo queste parti soddisfano i requisiti di sicurezza.
• L'apertura dello sportello per lunghi periodi può causare un aumento significativo della temperatura negli scomparti dell'apparecchio.

- Pulire regolarmente le superfici che possono entrare in contatto con il cibo e i sistemi di scarico accessibili.

- Pulire i serbatoi dell'acqua se non sono stati usati per 48 ore; risciacquare l'impianto idrico collegato se l'acqua non è stata scaricata per 5 giorni.

- Conservare la carne e il pesce crudi in contenitori adatti per l'uso nel frigorifero, in modo che non siano a contatto o gocciolino su altri alimenti. - Gli scomparti per i surgelati a due stelle (se presenti nell'apparecchio) sono adatti per conservare gli alimenti pre-congelati, conservare o fare il gelato e per i cubetti di ghiaccio.

- Gli scomparti a una, due e tre stelle, se presenti nell'apparecchio, non sono adatti a congelare gli alimenti freschi.

- Se l'apparecchio viene lasciato vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare lo sportello aperto per evitare la formazione di muffa all'interno.

• Per le cantine vino: questi apparecchi sono pensati unicamente per la conservazione del vino
• Per gli apparecchi installati come elementi indipendenti: questo dispositivo refrigerante non è pensato per una installazione ad incasso
• Per gli apparecchi senza scomparto a 4 stelle: questo dispositivo di refrigerazione non è adatto a congelare gli alimenti

Rottamazione di vecchi elettrodomestici

Questo apparecchio è omologato secondo la Direttiva Europea 2012/19/UE sui rifiuti da apparecchiature elettriche ed elettroniche (RAEE).

I RAEE contengono sia sostanze inquinanti (che possono avere un impatto negativo sull'ambiente) che componenti di base (che possono essere riutilizzati). È importante sottoporre i RAEE a trattamenti specifici, al fine di rimuovere e smaltire correttamente tutte le sostanze inquinanti e recuperare e riciclare tutti i materiali.

Ogni persona giocare un ruolo importante nel garantire che i RAEE non diventino un problema ambientale; è essenziale seguire alcune regole di base:

• I RAEE non devono essere trattati come rifiuti domestici;
- I RAEE devono essere consegnati presso gli appositi centri di raccolta gestiti dal comune o da aziende registrate. In molti paesi è inoltre disponibile il servizio di ritiro a domicilio per i RAEE ingombranti.

In molti paesi, quando si acquista un nuovo apparecchio, il vecchio può essere restituito al rivenditore che si impegna a ritirarlo gratuitamente su base individuale, a condizione che il nuovo apparecchio sia di tipo equivalente e abbia le stesse funzioni dell'apparecchio restituito.

Conformità

Apponendo il marchio su questo prodotto, dichiariamo che lo stesso è conforme a tutti i requisiti europei in materia di sicurezza, salute e ambiente previsti dalla legislazione applicabile a questo prodotto.

Garanzia

La garanzia si applica per un periodo minimo di: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, Tunisia nessuna garanzia legale richiesta.

Risparmio energetico

Per un migliore risparmio energetico si raccomanda di:

• Installare l'apparecchio lontano da fonti di calore e in un locale ben ventilato e non esporlo alla luce diretta del sole.
• Non collocare alimenti caldi nel frigorifero, per non aumentare la temperatura interna e causare il continuo funzionamento del compressore.
• Non collocare un'eccessiva quantità di alimenti all'interno, per garantire una corretta circolazione dell'aria.
• Sbrinare l'apparecchio in caso di presenza di ghiaccio, per facilitare il trasferimento del freddo.
• In caso di interruzione dell'energia elettrica, si raccomanda di tenere chiuso lo sportello del frigorifero.
• Aprire o tenere aperti gli sportelli dell'apparecchio il meno possibile.
  • Non impostare temperature troppo fredde.
• Rimuovere la polvere presente sul retro dell'apparecchio.

Per ulteriori informazioni sul prodotto, consultare il sito https://eprel.ec.europa.eu/ o scansionare il codice QR sull'etichetta di classificazione energetica presente sull'apparecchio.

IT 2 - Prima del primo utilizzo

Lasciare che il frigorifero si stabilizzi per almeno quattro ore prima di accenderlo.

Prima di utilizzare l'apparecchio per la prima volta, pulire l'interno con una soluzione di bicarbonato di sodio e acqua calda, poi asciugarlo accuratamente.

Il frigorifero può sprigionare un certo odore al primo utilizzo.

Questo sparirà man mano che l'apparecchio si raffredda.

Nota bene:

L'apparecchio si avvierà impostando la temperatura 3 e funzionerà ininterrottamente fino al raggiungimento della temperatura corretta.

Se l'apparecchio è spento, è necessario attendere cinque minuti prima di riaccenderlo per evitare inutili danni al compressore.

Non conservare mai oggetti infiammabili o esplosivi e acidi o alcali altamente corrosivi all'interno dell'apparecchio.

Questo frigorifero refrigera gli alimenti raffreddando la parte posteriore interna della cavità. È normale che un po' di ghiaccio si accumuli sulla superficie; poi si disperderà e verrà scaricato attraverso un piccolo foro di scarico sul fondo, dal quale evaporerà in modo sicuro. La presenza di un po' di ghiaccio non indica un malfunzionamento del frigorifero.

• Gli scompartimenti del congelatore sono progettati per conservare solo cibo congelato.
• Non collocare alimenti caldi o tiepidi nel congelatore, ma lasciarli sempre raffreddare completamente.
• Seguire le istruzioni riportate sulla confezione per una conservazione ottimale degli alimenti congelati. Se non viene fornita alcuna indicazione, si raccomanda tuttavia di non conservare gli alimenti per più di tre mesi dopo la data di acquisto.
• Riporre nel congelatore alimenti in piccole confezioni (idealmente meno di 2,5 kg). Ciò riduce il tempo di congelamento e migliora la qualità del cibo dopo lo scongelamento.
• Avvolgere il cibo prima di metterlo nel congelatore. Per evitare che l'involucro si attacchi, assicurarsi che sia asciutto.
• Etichettare gli alimenti prima di congelarli, indicando il tipo di alimento e la data di conservazione e di scadenza.
• Una volta scongelati, gli alimenti non devono essere ricongelati, a meno che non siano stati cotti. Scongelare solo la quantità necessaria per evitare sprechi.
• Le bevande in bottiglia o in lattina non devono essere conservate nello scomparto congelatore, poiché potrebbero esplodere.
• Verificare sulla targhetta la quantità massima di cibo fresco che può essere congelato in un periodo di 24 ore.

Non congelare una quantità di alimenti superiore alla quantità massima raccomandata.

Conservazione

Il frigorifero è pensato per conservare gli alimenti a breve

e medio termine. Anche se è possibile mantenere basse le temperature, si sconsiglia di conservare gli alimenti per periodi prolungati.

Nonostante l'aria fredda circoli all'interno del frigorifero, la temperatura può variare tra le diverse sezioni. Pertanto, gli alimenti devono essere conservati in sezioni diverse a seconda del tipo e del periodo di conservazione.

Le sezioni inferiori sono le parti più fredde del frigorifero.

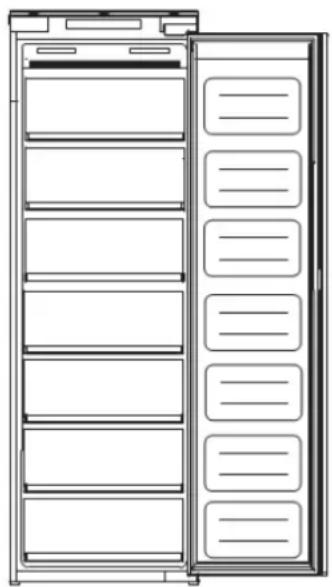

Fig. 1

Le due sezioni superiori sono dotate di alette sollevabili che consentono di tenere aperti gli sportelli, in modo da facilitare il riempimento e lo svuotamento del frigorifero. Le restanti 5 sezioni sono dotate di cassetti.

L'impostazione 6 sul pannello di controllo, rappresentata dal fiocco di neve (Fig. 2), corrisponde alla funzione di super congelamento. Questa impostazione deve essere utilizzata quando si congelano grandi quantità di alimenti tutti in una volta. Attivare questa funzione 2 o 3 ore prima di introdurre gli alimenti e non lasciarla in funzione più del necessario.

Utilizzando questo funzione troppo a lungo, si sottopone il sistema di raffreddamento a uno sforzo inutile. La funzione si disattiva automaticamente dopo circa 24 ore.

Per maggiori dettagli sulla configurazione a massimo risparmio energetico, i cassetti, le confezioni degli alimenti e il posizionamento dei ripiani all'interno del frigorifero, fare riferimento alle immagini di cui sopra.

• Si consiglia di impostare la temperatura dello scomparto congelatore a -18 C.
• Per gli alimenti congelati, fare riferimento al tempo di conservazione riportato sulla confezione. Il tempo di conservazione si riferisce ad una impostazione che rispetta le temperature di riferimento dello scomparto (una stella -6 C, due stelle -12 C, tre stelle -18 C)

Fig. 2

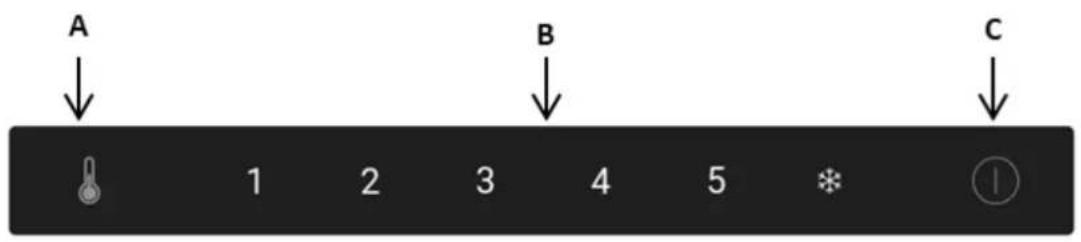

IT 4 - Pannello di controllo

Fig. 3

A. Sensore di regolazione della temperatura del frigorifero

Questo pulsante serve per regolare la temperatura all'interno del frigorifero. Premere questo pulsante una volta per attivare la regolazione, poi premerlo il numero di volte necessario per selezionare l'impostazione desiderata. Le impostazioni vanno da 1 a 6, dove 1 è la temperatura più calda e il super congelamento è la più fredda.

Nota bene: Se possibile, evitare di mantenere una temperatura costantemente impostata a 5 o sulla modalità super congelamento (fiocco di neve). Ciò ridurrà lo sforzo del compressore e del sistema.

B. Visualizzazione dell'impostazione della temperatura del frigorifero

Il display si accenderà visualizzando l'impostazione corrente della temperatura. Regolando la temperatura, il display scorre ciclicamente.

Nota bene: Non utilizzare i numeri da 1 a 5 o il fiocco di neve per modificare la temperatura. Piuttosto, utilizzare il sensore di regolazione della temperatura del frigorifero (A).

Posizione Condizioni

1-2 Estate o temperatura ambiente compresa tra 25-35 °C
3-4 Primavera, autunno o temperatura ambiente compresa tra 15-25 °C
5 Inverno, o temperatura ambiente compresa tra 5-15 °C
Super congelamento	Congelamento rapido

C. Pulsante di accensione

Premere una volta il pulsante per attivare la funzione, quindi premere per 3 secondi per accendere o spegnere l'apparecchio.

Questo prodotto è dotato di una funzione di memoria di spegnimento o di interruzione dell'alimentazione.

Scollegare sempre l'apparecchio dall'alimentazione prima di qualsiasi intervento di pulizia o manutenzione.

Le sezioni dei cassetti devono essere pulite con una soluzione di bicarbonato di sodio e acqua tiepida.

Non usare prodotti o detergenti abrasivi. Dopo il lavaggio, risciacquare e asciugare accuratamente.

Pulire gli scomparti a mano separatamente, con una soluzione delicata di detersivo e acqua.

Non usare detergenti abrasivi.

Se l'apparecchio non viene utilizzato per lunghi periodi di tempo, scollegare la spina e pulire l'apparecchio.

Lasciare gli sportelli leggermente socchiusi, per evitare la formazione di muffa e cattivi odori.

Sbrinamento del congelatore

Il congelatore è dotato di un sistema no frost appositamente pensato per prevenire l'accumulo di ghiaccio. In normali condizioni di utilizzo, non sarà necessario sbrinare regolarmente il congelatore.

Nota bene: In caso di un notevole accumulo di ghiaccio o di formazione di pozze d'acqua, nello scomparto del congelatore, è probabile che lo sportello non sigilli correttamente. Ciò potrebbe essere dovuto a una guarnizione difettosa dello sportello o ad un'anta decorativa non montata correttamente o troppo pesante. Per maggiori informazioni, vedere la sezione di risoluzione dei problemi dovuti alla presenza di ghiaccio.

Nota bene: Se si notano regolarmente pozze d'acqua o accumuli di ghiaccio nel congelatore, o se il compressore funziona continuamente, è probabile che lo sportello non sigilli correttamente. Ciò potrebbe essere dovuto a una guarnizione difettosa dello sportello o ad un'anta decorativa non montata correttamente o troppo pesante. Per maggiori informazioni, vedere la sezione di risoluzione dei problemi dovuti alla presenza di ghiaccio a pagina 12.

Disponibilità dei pezzi di ricambio

• I termostati, i sensori di temperatura, i circuiti stampati e le sorgenti luminose sono disponibili per un periodo minimo di sette anni dopo l'immissione sul mercato dell'ultima unità di un modello.
• Le maniglie e le cerniere degli sportelli, i ripiani e i cestelli sono disponibili per un periodo minimo di sette anni e le guarnizioni degli sportelli per un periodo minimo di 10 anni, dopo l'immissione sul mercato dell'ultima unità di un modello.

IT 6 - Risoluzione dei problemi

In caso di problemi con l'apparecchio, verificare di cosa si tratta facendo riferimento alla presente sezione di risoluzione dei problemi, prima di contattare l'assistenza clienti di Montpellier.

Se l'apparecchio non funziona, verificare i seguenti punti:

• L'apparecchio è collegato all'alimentazione.
- I fusibili dell'apparecchio sono intatti e il fusibile nella spina non è saltato.
• Il frigorifero non è stato spento.
- La presa di corrente funziona correttamente. Per verificare questo punto, collegare un altro apparecchio elettrico per vedere se la presa è difettosa.

Se l'apparecchio non funziona molto bene, verificare i seguenti punti:

• l'apparecchio non è stati sovraccaricato.
• Il termostato è impostato su una temperatura appropriata.
  • Gli sportelli si chiudono correttamente.
• Il sistema di raffreddamento sul retro dell'apparecchio è pulito e privo di polvere e non tocca la parete posteriore.
  • C'è un'aerazione sufficiente ai lati e dietro all'apparecchio.
• Questo problema può essere dovuto al fatto che le ante decorative non sono montate correttamente, causando la mancata chiusura dello sportello del frigorifero e lasciando entrare l'aria calda. Se non si è sicuri, chiedere al montatore di controllare che le ante decorative siano montate correttamente

Se l'apparecchio emette un rumore anomalo, verificare i seguenti punti:

• L'apparecchio è stato installato su una superficie piana e stabile.
• Le pareti laterali e posteriori sono libere e non nulla è stato appoggiato sull'apparecchio.
• Nota: Il gas di raffreddamento all'interno del sistema può generare un leggero rumore di bolle o gorgoglio, anche quando il compressore non è in funzione.

Se l'apparecchio emette un segnale acustico, verificare i seguenti punti:

- Lo sportello è chiuso.

Se c'è dell'acqua nella base del frigorifero, verificare i seguenti punti:

• Controllare che vi sia una certa resistenza all'apertura dello sportello dell'apparecchio. Se si apre al minimo tocco, potrebbe essere necessario sostituire la guarnizione dello sportello.
• Controllare che la guarnizione dello sportello non sia piegata, non ci siano detriti o non sia danneggiata. In caso di un problema che non si è in grado di risolvere da soli, contattare l'assistenza clienti in modo che la guarnizione possa essere sostituita.
• Ciò può essere dovuto al fatto che le ante decorative non sono montate correttamente. Se non si è sicuri, chiedere al montatore di controllare le ante decorative siano montate correttamente.

Se si forma troppo ghiaccio nel congelatore:

• È normale che si formi del ghiaccio nel congelatore. Ciò non rappresenta un difetto dell'apparecchio.
• Controllare che vi sia una certa resistenza all'apertura dello sportello dell'apparecchio. Se si apre al minimo tocco, potrebbe essere necessario sostituire la guarnizione dello sportello.
• Controllare che la guarnizione dello sportello non sia piegata, non ci siano detriti o non sia danneggiata. In caso di un problema che non si è in grado di risolvere da soli,
• contattare l'assistenza clienti in modo che la guarnizione possa essere sostituita.
• Ciò può essere dovuto al fatto che le ante decorative non sono montate correttamente. Se non si è sicuri, chiedere al montatore di controllare le ante decorative siano montate correttamente.

Questo apparecchio non deve in nessun caso essere installato vicino a fonti di calore, ad esempio elementi di riscaldamento o fornelli, né in ambienti umidi.

Farsi aiutare da una o due persone per installare l'apparecchio. Questo apparecchio può avere bordi taglienti. Indossare i DPI adeguati al lavoro da svolgere e all'ambiente circostante.

• Per assicurarsi che l'apparecchio sia in piano, è necessario utilizzare i piedini regolabili situati nella parte anteriore dell'apparecchio.
• Il sistema di raffreddamento sul retro dell'apparecchio non deve toccare la parete posteriore. Maggiore è la distanza, meglio è.
• L'apparecchio deve essere installato garantendo un'aerazione adeguata. Assicurarsi che vi sia spazio a sufficienza sopra l'apparecchio per fare uscire l'aria e che vi sia spazio tra la parte posteriore dell'apparecchio e la parete.

Fig. 5

Installare l'apparecchio in un ambiente in cui la temperatura corrisponda alla classe climatica indicata sulla targhetta dell'apparecchio:

• Temperata estesa (SN): questo frigorifero è pensato per essere utilizzato ad una temperatura ambiente compresa tra 10 °C e 32 °C
• Temperata (N): questo frigorifero è pensato per essere utilizzato ad una temperatura ambiente compresa tra 16 °C e 32 °C
• Subtropicale (ST): questo frigorifero è pensato per essere utilizzato ad una temperatura ambiente compresa tra 16 °C e 38 °C
• Tropicale (T): questo frigorifero è pensato per essere utilizzato ad una temperatura ambiente compresa tra 16 °C e 43 °C

Fig. 6

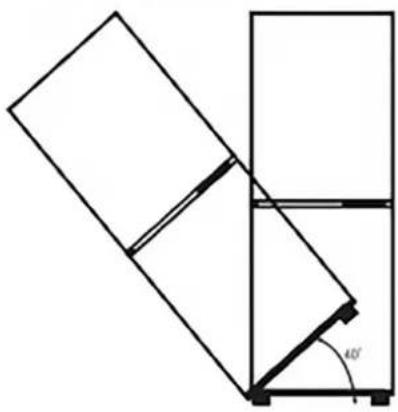

NON INCLINARE OLTRE 40°

Ventilazione del locale

Durante l'installazione di una qualsiasi unità di refrigerazione in una cucina attrezzata, la prima cosa da prendere in considerazione è l'aerazione. Il calore estratto dallo scomparto frigorifero deve essere dissipato nell'atmosfera.

Una aerazione inadeguata può portare a un guasto prematuro del compressore, a un consumo eccessivo di energia, a un guasto totale del sistema e può invalidare la garanzia fornita con l'apparecchio. Per i prodotti destinati ad essere installati in un'unità a colonna, occorre soddisfare i seguenti requisiti:

Fig. 7

Una presa d'aria deve essere prevista in qualche punto della struttura a incasso, in modo da permettere all'aria di circolare liberamente. Nell'esempio riportato, è stata realizzata una presa d'aria nello * zoccolo del frigorifero.

Per fare ciò, tagliare lo * zoccolo del frigorifero/congelatore e coprire con una griglia di aerazione.

In alternativa, è possibile rimuovere una piccola sezione dello * zoccolo, in modo da consentire all'aria di circolare nell'unità (dimensioni raccomandate 600mm x 10mm).

La parte superiore della struttura a incasso deve essere adeguatamente ventilata.

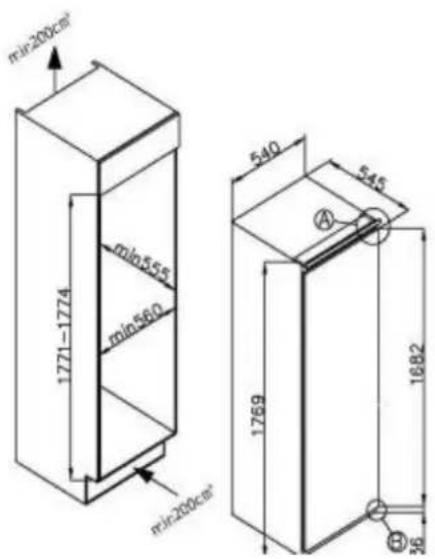

Dimensioni raccomandate dell'apertura di aerazione: 500x30mm

Se il mobile non permette la libera circolazione dell'aria nell'ambiente di installazione, è necessario prevedere una presa d'aria sullo zoccolo o altri mezzi di ventilazione per garantire un flusso d'aria naturale.

Lasciare uno spazio sufficiente nella parte posteriore della struttura a incasso per consentire all'aria fresca di essere aspirata nel condensatore.

Dimensioni raccomandate: 500x35mm

*Si noti che la presa/griglia di aerazione per lo zoccolo non è fornita con l'apparecchio. Si tratta di un suggerimento per facilitare l'installazione. L'installatore sarà in grado di determinare, in base al tipo di installazione, se è necessario o meno acquistare una griglia di aerazione.

Il canale aperto nella parte posteriore è raffigurato chiaramente. Per il corretto funzionamento dell'apparecchio, è importante che la parte superiore dell'unità a colonna non sia bloccata. La maggior parte delle unità presentano di norma un canale con una profondità di 40-50mm.

Un foro di aerazione è necessario nello zoccolo dell'unità, in quanto ciò permette all'aria di essere aspirata dal compressore, favorendo lo scambio di calore. Il flusso d'aria necessario può essere ottenuto rimuovendo una piccola sezione dello zoccolo (dimensioni minime raccomandate 600mm x 10mm).

Normalmente, più aria può entrare e uscire, meglio funzionerà il prodotto.

Installazione a incasso

Facendosi aiutare da una o due persone, posizionare l'apparecchio nella struttura a incasso. Nella base dell'apparecchio ci sono due piastre metalliche. Montare i distanziatori bianchi forniti in dotazione (Fig. 8) su queste piastre, come illustrato nella Fig. 9.

Fig. 8

3

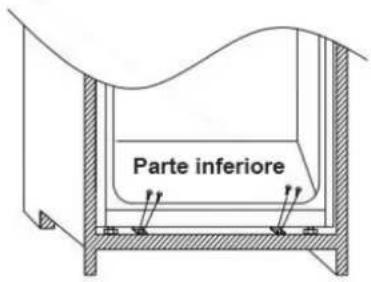

Avvitare la parte inferiore dell'apparecchio.

1

Inserire l'apparecchio nella colonna posizionandolo sul lato opposto delle cerniere e assicurarsi di mantenere una distanza di 3-5 mm.

4

Montare la guarnizione sull'apparecchio e tagliare la parte in eccesso, se necessario. Montare le coperture in plastica nella parte inferiore.

Dopo avere verificato la corrispondenza tra lo sportello dell'apparecchio e lo sportello della colonna, fissare le coperture di plastica contenute nella borsa degli accessori.

Assicurarsi che i bordi dei distanziatori siano a livello con il bordo della base del mobile.

Montaggio della fascia degli sportelli

• Assicurarsi che ci sia uno spazio di 3-4 mm tra il lato non incernierato e la parete del mobile.
• Posizionare la guida nella staffa e fissare la guida sulla fascia dello sportello ad una distanza di 20-22 mm dal bordo della fascia, come illustrato nella Figura 11, assicurandosi che la guida sia posizionata centralmente e orizzontalmente all'interno della staffa. Stringere saldamente a mano.

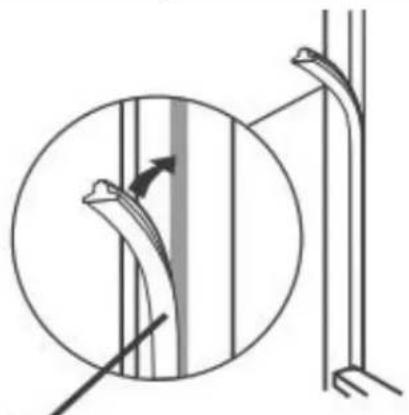

• Chiudere lo spazio sul lato non incernierato con la guarnizione/striscia di tenuta fornita in dotazione, come mostrato in Fig. 12.
• Al termine dell'installazione, le guide degli sportelli dovrebbero essere come illustrato nella Fig. 14, che mostra le 2 guida in posizione.
• Assicurarsi che lo sportello dell'apparecchio si apra, si chiuda e sigilli correttamente.

Una volta completata l'installazione, e se si è soddisfatti del posizionamento dell'apparecchio nella struttura a incasso, piegare e far scattare le parti dei distanziatori bianchi contrassegnati con una "S", come illustrato dal contorno tratteggiato nella Fig. 13. Lasciare la parte restante del coperchio distanziatore in posizione sopra le piastre metalliche.

Fig. 11

Fig. 12

Dopo avere completato l'installazione, controllare che l'apparecchio sia fissato all'interno dell'unità e che gli sportelli si chiudano e si aprano correttamente. Se le guarnizioni non esercitano alcuna resistenza all'apertura degli sportelli, è probabile che l'apparecchio e/o le ante decorative non siano montati correttamente.

Inversione degli sportelli

Si raccomanda di farsi aiutare da un'altra persona per sostenere gli sportelli durante questa operazione. Indossare sempre i DPI (dispositivi di protezione individuale) adeguati al lavoro da svolgere. Preparare una superficie con un asciugamano morbido e pulito, o qualcosa di simile, sul quale potere adagiare lo sportello durante questa operazione.

1

Rimuovere il copricerniera superiore destro e la cerniera utilizzando un cacciavite.

Rimuovere lo sportello.

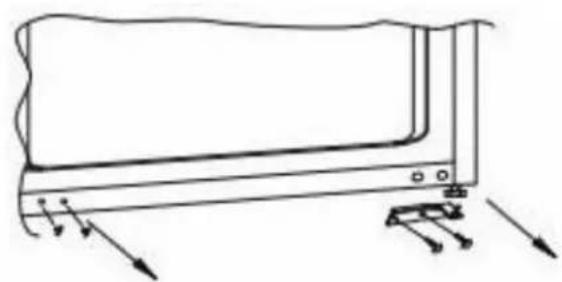

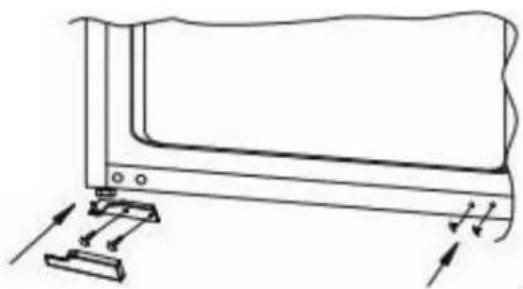

Rimuovere la cerniera inferiore destra e i tappi di plastica sinistra e posizionarli sul lato opposto.

Assemblare la cerniera superiore destra nella parte inferiore sinistra e rimontare il copricerniera.

Appoggiare lo sportello sulla cerniera inferiore e assemblare la cerniera inferiore su quella superiore, assicurandosi che i punti 1-2-3 siano vicini tra loro.

Assicurarsi che lo sportello si chiuda correttamente:

dopo

È normale che la guarnizione sia compressa avere invertito lo sportello. Tenendo chiuso lo sportello, usare un asciugacapelli per espandere la guarnizione e riempire lo spazio tra lo sportello e il corpo dell'apparecchio. Fare attenzione a non usare l'asciugacapelli troppo vicino all'apparecchio, poiché ciò potrebbe danneggiare la guarnizione. Si raccomanda di mantenere una distanza di circa 10 cm. Una volta completata l'operazione, lasciate raffreddare la guarnizione e lo sportello prima di toccarli. A questo punto, la guarnizione dovrebbe rimanere in posizione.

Utensili e parti
	Distanziatore per cerniera A
	Distanziatore per cerniera B
	Copricerniera
	Vite a croce3,9x12, T203,9x16, T20
	Chiave
	Tappo sinistro perpannello di controllo-distanziatore
	Tappo destro perpannello di controllo-distanziatore
	Striscia decorativa

1

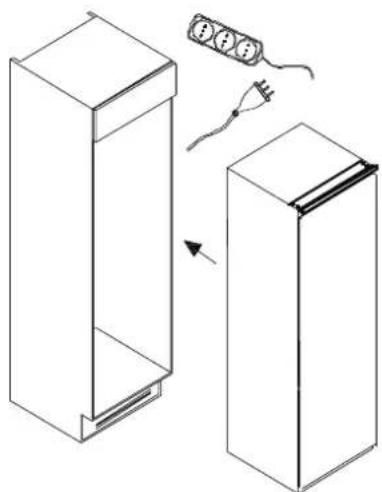

Spingere l'apparecchio nel mobile a incasso di legno, preferibilmente verificando che l'apparecchio sia vicino al lato sinistro del mobile.

PS: L'apparecchio deve essere collegato prima dell'installazione

2

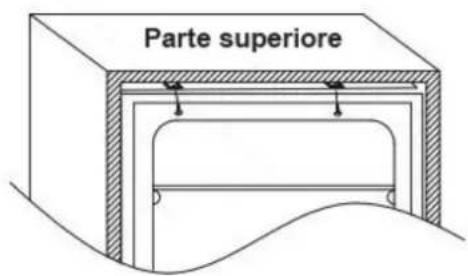

Regolare la posizione dell'apparecchio e avvitare la parte superiore e inferiore nel mobile.

PS: Rimuovere la parte posteriore dopo avere fissato il coperchio nella parte inferiore.

Copricerniera superiore

3

Fissare la cerniera sul mobile con l'apposita vite e fissare la striscia decorativa sul lato sinistro dell'apparecchio.

PS: Fissare la cerniera sul mobile con il distanziatore.

4

Misurare le dimensioni A e B.

Smontare il pannello di giunzione prima di effettuare la misurazione.

4

5

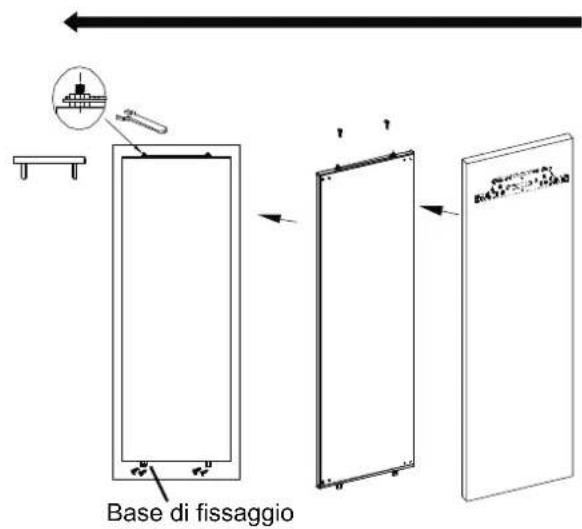

Fissare il pannello di giunzione sull'anta del mobile.

Il pannello di giunzione deve essere fissato al centro dell'anta decorative.

Fissare lo sportello dell'apparecchio sull'anta del mobile.

TABLE OF CONTENTS PAGE

1 - Safety Information 2
