IAN 288689 - Illuminazione Livarno Lux - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lampada-lente LED
Marca	Livarno Lux
Modello	IAN 288689
Tensione di servizio	230 V ~ 50 Hz
Potenza assorbita	circa 6,3 W
Tipo di LED	60 x max. 0,1 W (non sostituibili)
Ingrandimento della lente	circa x 2,25
Diottrie della lente	circa 5 diottrie
Utilizzo conforme	Interno, uso privato
Contenuto della confezione	Lampada-lente LED, supporto, vite di chiusura, morsetto a vite, galletto ad alette, manuale di istruzioni
Interruttore	ACCESO / SPENTO (posizioni 1 e 0)
Orientamento	Braccio snodato, giunto sferico, vite di bloccaggio
Fissaggio	Morsetto a vite per piani fino a 6 cm di spessore
Manutenzione e pulizia	Panno asciutto e non lanuginoso; non utilizzare acqua
Sicurezza	Non esporre all'acqua; non utilizzare con dimmer; coprire la lente quando non in uso
Garanzia	3 anni dalla data di acquisto
Riparabilità	LED non sostituibili; prodotto non riparabile

Domande frequenti - IAN 288689 Livarno Lux

Come installare la lampada-lente?

Fissare il morsetto a vite sul supporto, quindi serrare la vite di chiusura. Fissare il morsetto su un piano del tavolo (max. 6 cm di spessore) ruotando la vite in senso orario. Inserire il braccio snodato nel supporto e serrare il galletto ad alette.

Posso utilizzare un dimmer con questa lampada?

No, il prodotto non è compatibile con un dimmer. Utilizzare solo l'interruttore ACCESO/SPENTO integrato.

Come sostituire i LED?

I LED non sono sostituibili. Quando arrivano a fine vita, l'intero prodotto deve essere sostituito.

Qual è l'ingrandimento della lente?

La lente offre un ingrandimento di circa x 2,25 (5 diottrie).

Posso usare la lampada all'esterno?

No, il prodotto è progettato esclusivamente per uso interno.

Come pulire la lampada-lente?

Spegnere e scollegare la lampada. Utilizzare un panno asciutto e non lanuginoso per pulire la lampada e la lente. Non utilizzare mai acqua o liquidi.

Cosa fare se la lampada non si accende?

Verificare che il cavo di alimentazione non sia danneggiato e che la presa funzioni. Assicurarsi che l'interruttore sia in posizione 1. Se il problema persiste, il prodotto è probabilmente difettoso e deve essere sostituito (nessuna riparazione possibile).

Perché devo tenere chiuso il coperchio della lente?

Una lente aperta esposta alla luce diretta del sole o a una fonte luminosa può concentrare i raggi e provocare un incendio. Tenere il coperchio chiuso quando la lente non è in uso.

La lampada consuma energia anche da spenta?

Sì, finché la spina è inserita, persiste un basso consumo. Per un taglio completo, scollegare la lampada dalla presa di corrente.

Qual è la durata della garanzia?

Il prodotto beneficia di una garanzia di 3 anni dalla data di acquisto, contro vizi materiali e di fabbricazione. Conservare lo scontrino come prova.

MANUALE UTENTE IAN 288689 Livarno Lux

Indicazioni per l'uso e per la sicurezza

IT / CH Indicazioni per l'uso e per la sicurezza Pagina 19

Introduzione......Pagina 20

Utilizzo secondo la destinazione d'uso....Pagina 20

Descrizione dei componenti......Pagina 20

Dati tecnici....Pagina 20

Contenuto della confezione....Pagina 21

Sicurezza ......Pagina 21

Avvertenze in materia di sicurezza......Pagina 21

Prima della messa in funzione......Pagina 22

Messa in funzione del prodotto ......Pagina 23

Orientamento del prodotto ......Pagina 23

Utilizzo della lente di ingrandimento......Pagina 23

Pulizia e cura......Pagina 24

Garanzia....Pagina 25

Lampada LED con lente d'ingrandimento

- Introduzione

Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su questo prodotto quando viene ceduto a terzi.

Utilizzo secondo la destinazione d'uso

Il prodotto è destinato esclusivamente all'uso in ambienti interni. Il prodotto è destinato esclusivamente all'uso privato e non all'uso commerciale o ad altri campi di

applicazione.

- Descrizione dei componenti

1 Supporto
2 Unità di serraggio del tipo a vite
3 Vite di sicurezza
4 Braccio snodato
5 Giuntura

6 Vite ad alette
7 Vite di serraggio
8 Snodo girevole
9 Interruttore ON/OFF
10 Coperchio (per richiudere la lente di ingrandimento)

Dati tecnici

Lampada LED con lente di ingrandimento

Tensione di esercizio: 230 V\~ 50 Hz

Potenza assorbita: ca. 6,3 W

LED: 60 x max. 0,1 W (i LED non sono

sostituibili)

Classe di isolamento:

Omologato TÜV SÜD/GS

Lente di ingrandimento

Grandezza della lente: ca. 5 diottrie

Ingrandimento: ca. x2,25

- Contenuto della confezione

1 lampada LED con lente di ingrandimento

1 vite di sicurezza

1 vite ad alette

1 supporto

1 unità di serraggio del tipo a vite

1 manuale di istruzioni per l'uso

- Sicurezza

Avvertenze in materia di sicurezza

CONSERVARE TUTTE LE INDICAZIONI E LE AVVERTENZE IN MATERIA DI SICUREZZA PER EVENTUALI CONSULTAZIONI FUTURE!

PERICOLO D AMORTIONE!

DI INFORTUNIO PER BAMBINI E INFANTI!

Non lasciare mai i bambini privi di sorveglianza

con il materiale di imballaggio. Sussiste un pericolo di soffocamento a causa del materiale di imballaggio. Spesso i bambini sottovalutano i pericoli. Tenere sempre il prodotto fuori dalla portata dei bambini.

Questo prodotto può essere usato da bambini a partire dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali limitate, oppure senza esperienza e conoscenza in merito, qualora sorvegliati o istruiti circa un uso sicuro del prodotto e che comprendano i pericoli ad esso connessi. I bambini non possono giocare con il prodotto. La pulizia e la manutenzione non possono essere eseguite da bambini senza la supervisione di un adulto.

Evitare un eventuale pericolo di morte indotto da folgorazione!

Evitare tassativamente qualsiasi contatto del prodotto con acqua o altri liquidi.

Prima dell'uso, assicurarsi che l'alimentazione di rete presente coincida con la tensione d'esercizio necessitata dal prodotto (230 V\~).
Prima di ogni collegamento alla rete, verificare che il prodotto e il cavo di collegamento alla rete non siano danneggiati. Un prodotto danneggiato comporta un pericolo di morte per folgorazione.
Non utilizzare il prodotto qualora si rilevassero danneggiamenti.
Il prodotto non può essere riparato! In caso di danneggia- mento del prodotto, esso deve essere reso inutilizzabile e smaltito in maniera conforme.

Evitare situazioni pericolose che possano causare incendi o lesioni

PERICOLO DI USTIONE! Per evitare ustioni, assicurarsi prima di toccare il prodotto che questo sia spento e si sia raffreddato.
ATTENZIONE! PERICOLO DI INCENDIO!

Non esporre mai la lente di ingrandimento a radiazione solare diretta o ad altre fonti luminose. Non lasciare mai la lente di ingrandimento aperta incustodita. In caso contrario, sussiste un pericolo di incendio a causa della concentrazione dei raggi solari e del calore.

Il prodotto può essere messo in funzione solo con il dispositivo di controllo a LED incorporato.
■ I LED non sono sostituibili.
Sostituire l'intero prodotto quando i LED giungono al termine della propria vita media.
Il prodotto continua ad assorbire sempre corrente mentre è collegato ad una presa, anche quando è spento. Per spegnere del tutto il prodotto, staccarlo dalla rete elettrica.
Tenere presente che l'intensità della luce del prodotto non è regolabile.

- Prima della messa in funzione

Nota: rimuovere dal prodotto l'intero materiale di imballaggio.

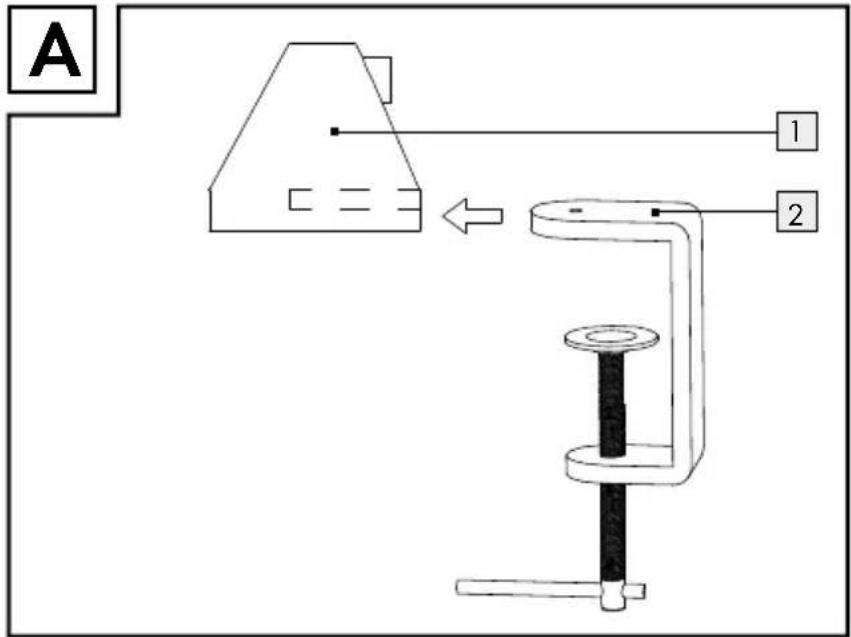

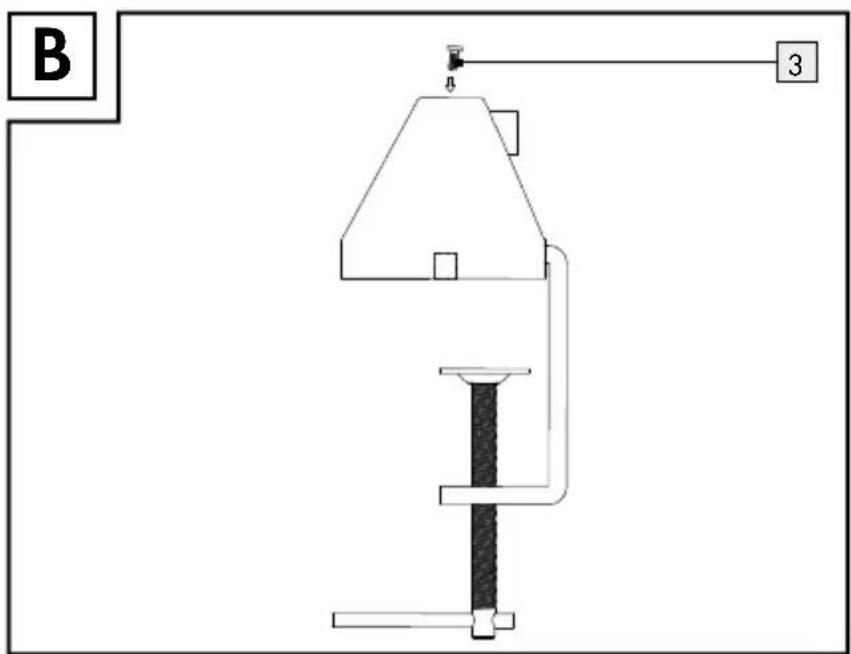

Inserire l'unità di serraggio del tipo a vite 2 nel supporto 1 (fig. A). Fissare l'unità di serraggio del tipo a vite 2 nel supporto 1 con l'aiuto della vite di sicurezza 3 (fig. B).

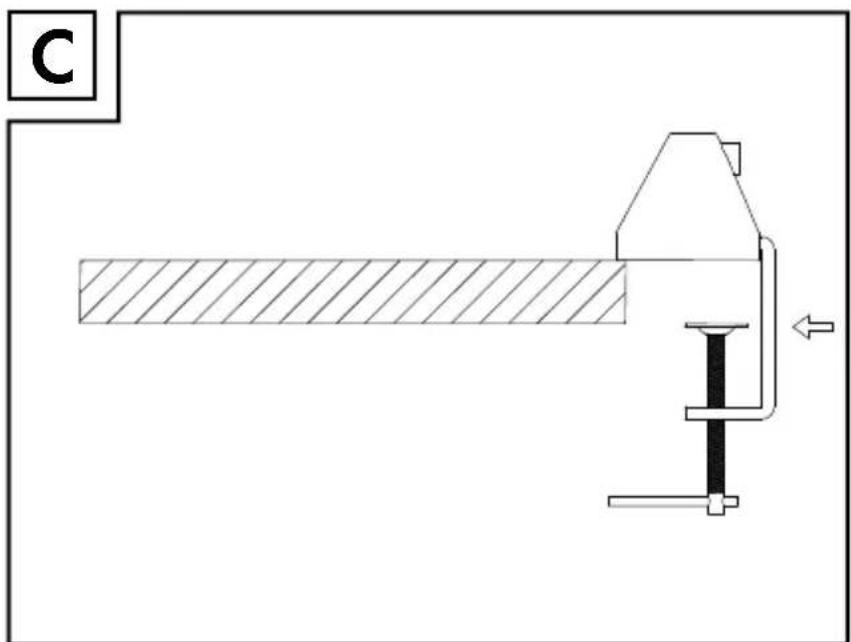

□ Appoggiare ora l'unità di serraggio del tipo a vite 2 sul piano di un tavolo con uno spessore ≤ 6 cm e fissare l'unità di serraggio del tipo a vite 2 avvitando la vite in senso orario (fig. C).

Inserire il braccio snodato 4 nel foro rotondo del supporto 1 e fissarlo avvitando la vite ad alette 6 in senso orario (fig. D). Assicurarsi che il braccio snodato 4 sia fissato saldamente al supporto 1.

- Messa in funzione del prodotto

□ Inserire la spina del prodotto in una presa di corrente installata a norma.

□ Spostare l'interruttore ON/OFF 9 in posizione I per accendere il prodotto.

☐ Per spegnere il prodotto spostare l'interruttore ON/OFF in posizione 0.

• Orientamento del prodotto

□ Effettuare ogni cambiamento nell'orientamento del prodotto senza usare la forza.

È possibile orientare il prodotto in diversi modi:

. Nello snodo girevole 8 è possibile girare la testa della lampada (fig. E).

- Dopo aver allentato la vite di serraggio 7 è possibile spostare la testa della lampada in avanti o indietro. Dopo aver ottenuto la posizione desiderata riavvitare la vite di serraggio 7.

- È possibile muovere le singole parti del braccio snodato nelle giunture 5

Utilizzo della lente di ingrandimento

☐ Per utilizzare la lente di ingrandimento sollevare il coperchio 10.

□ Mettere a fuoco l'oggetto da osservare modificando la distanza dall'oggetto e la distanza degli occhi dalla lente di ingrandimento.

IMPORTANTE: tenere il coperch ^10 chiuso quando la lente di ingrandimento non viene utilizzata. Tenere conto che una lente di ingrandimento aperta può causare incendi, in

quando i raggi di luce proiettati attraverso la lente possono provocare calore concentrato o anche un incendio.

- Pulizia e cura

ATTENZIONE! PERICOLO DI MORTE PER

SCOSSA ELETTRICA! Per motivi di sicurezza elettrica, il prodotto non deve mai essere pulito con acqua

o altri liquidi e tanto meno immerso in acqua.

Spegnere il prodotto ed estrarre la spina dalla presa di corrente prima di effettuare una pulizia.
☐ Per la pulizia utilizzare solamente un panno asciutto e privo di peli.
□ Pulire la lente di ingrandimento con un panno morbido e asciutto.

- Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo. Il punto verde non si applica alla Germania.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche / 20-22: carta e cartone / 80-98: materiali compositi.

Il prodotto e il materiale da imballaggio sono riciclabili. Smaltire separatamente per un ottimale trattamento dei rifiuti. Il logo Triman è valido solamente per la Francia.

E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

- Garanzia

Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.

Questo prodotto è garantito per 3 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.

Il prodotto da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.

La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model-No.: HG01089

Version: 07/2017
