Marca	Livarno Lux
Modello	IAN 107591
Tipo di prodotto	Nastro LED decorativo
Utilizzo	Solo per interni, illuminazione di supporto
Tensione di alimentazione (nastro)	230 V~, 50/60 Hz
Potenza nominale	5,8 W
Numero di LED	96
Tipo di LED	Non sostituibile
Alimentazione	Alimentatore 100-240 V~ / 12 V = 0,63 A (modello SUN-1200063EU)
Fissaggio	Nastro adesivo biadesivo
Possibilità di accorciare	Sì, in corrispondenza dei segni
Interruttore	Sul cavo (ON/OFF)
Garanzia	3 anni (data di acquisto)
Pulizia	Panno asciutto non lanuginoso, scollegare prima
Manutenzione	Nessuna parte che richieda manutenzione da parte dell'utente
Ricambi	Nessuno, LED non sostituibili
Omologazioni	TÜV/GS (nastro), SGS/GS (alimentatore), CE
Contenuto della confezione	Nastro LED, adesivo, fermacavo, cavo, interruttore, alimentatore, clip, connettori

Domande frequenti - IAN 107591 Livarno Lux

Come installare il nastro LED?

Pulire accuratamente la superficie di montaggio (pulita, sgrassata, asciutta). Segnare la posizione con una matita. Rimuovere la pellicola protettiva dal nastro adesivo biadesivo sul retro del nastro, quindi incollarlo premendo con decisione. Fissare anche il fermacavo fornito per tenere il cavo.

Si può accorciare il nastro LED?

Sì, è possibile tagliare il nastro nei punti segnati (illustrazione D) utilizzando delle forbici. Dopo il taglio, è possibile ricollegare i pezzi utilizzando i connettori e le clip di plastica forniti.

Come collegare due pezzi di nastro?

Rimuovere la pellicola protettiva dalle estremità da collegare. Inserire l'estremità di un pezzo sui perni del connettore, quindi premere la clip di plastica sopra fino a quando non scatta. Ripetere per l'altra estremità del connettore.

Posso usare il nastro all'esterno?

No, questo prodotto è progettato solo per uso interno. Non deve essere esposto a intemperie o umidità.

Cosa fare se il nastro non si accende?

Verificare che l'alimentatore sia correttamente collegato a una presa di corrente. Assicurarsi che l'interruttore sul cavo sia in posizione ON. Se il problema persiste, controllare lo stato del cavo e dei collegamenti. Se danneggiato, non utilizzare il prodotto.

Come pulire il nastro LED?

Scollegare prima il prodotto dalla presa di corrente. Utilizzare solo un panno asciutto non lanuginoso per pulire delicatamente il nastro. Non utilizzare mai prodotti liquidi o abrasivi.

Le LED sono sostituibili?

No, i LED non possono essere sostituiti. L'intero nastro deve essere considerato come un unico pezzo. In caso di guasto, il prodotto deve essere smaltito.

Posso fissare il nastro con chiodi o graffette?

No, non utilizzare oggetti appuntiti o taglienti (chiodi, graffette, viti) per il fissaggio. Utilizzare solo il nastro adesivo biadesivo fornito.

Qual è la durata della garanzia?

Questo prodotto beneficia di una garanzia di 3 anni dalla data di acquisto. Conservare lo scontrino come prova. La garanzia copre i difetti materiali e di fabbricazione, ma non la normale usura né le parti soggette a usura.

Posso usare un altro alimentatore?

No, è necessario utilizzare esclusivamente l'alimentatore fornito (modello SUN-1200063EU). L'uso di un altro adattatore potrebbe danneggiare il prodotto e annullare la garanzia.

MANUALE UTENTE IAN 107591 Livarno Lux

Indicazioni per l'uso e per la sicurezza

Indicazioni per l'uso

e per la sicurezza Pagina 29

B 1 2

C 2 3 5 4

Bestimmungs- gemäße

Utilizzo secondo la destinazione d'uso ....

Descrizione dei componenti......Pagina 30

Dati Tecnici......Pagina 30

Avvertenze di sicurezza......Pagina 31

Indicazioni di sicurezza relative al montaggio......Pagina 35

Montaggio......Pagina 35 Accorciamento del nastro LED......Pagina 36

Uso......Pagina 37

Pulizia e cura.....Pagina 38

Garanzia......Pagina 39

Fascia LED

- Utilizzo secondo la destinazione d'uso

Questo prodotto e destinato esclusivamente all'utilizzo in locali in-

terni. L'apparecchio è destinato esclusivamente all'uso domestico e non all'uso commerciale.

Questo prodotto non è indicato per un'illumina- zione domestica.

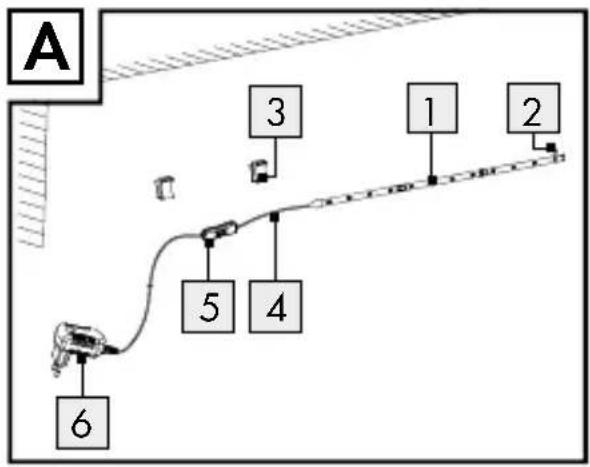

- Descrizione dei componenti

1 Nastro LED
2 Nastro biadesivo (sul retro del nastro LED e dei fissacavo)
3 Fissacavo
4 Cavo di collegamento
5 Interruttore a strappo
6 Alimentatore
7 Clip di plastica
8 Connettore

●DatiTecnici

Nastro luminoso a LED:

Tensione di esercizio: 230 V\~, 50/60 Hz

Potenzanominale:5,8W

Nota: Le

lampadine non

possono es-

sere sostituite

LED: 96 × 0,06 W

Classe di protezione: □

Nastro luminoso a LED (modello n°

107591-14-02) con omologazione

TÜV/GS.

Alimentatore:

Tensione nominale

primaria:100-240V\~,

50/60Hz,

max. 0,2 A

Tensione nominale

secondaria: 12V

0,63 A

Classe di protezione:

Alimentatore (modello n°

Avvertenzedi sicurezza

Il diritto alla prestazione di garanzia viene a decadere in caso di danni dovuti alla mancata osservanza delle prescrizioni enunciate in queste istruzioni d'uso! Per danni derivanti non si risponde! Nel caso di danni a cose e persone causati dal maneggio scorretto o dall'inos-servanza delle avvertenze di sicurezza non ci si assume alcuna responsabilità!

• Quest'apparecchio non è un giocattolo, e va tenuto fuori dalla portata dei bambini. I bambini possono non riconoscere i pericoli legati alla manipolazione dell'apparecchio.
• Quest'apparecchio può essere utilizzato da bambini di età superiore agli 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventivamente istruite sull'utilizzo in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso. Non lasciare che i bambini giochino con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini senza supervisione.
• Fare attenzione a che il prodotto venga montato solamente da una persona esperta.
• Prima di eseguire il montaggio verificare che il sottofondo per il materiale di fissaggio e il peso siano adatti all'articolo per illuminazione. Quando non si è sicuri, chiedere consiglio ad un elettricista.
  Non tirare il cavo del prodotto e assicurarsi che esso sia posato in modo tale che nessuno vi cammini sopra o inciampi in esso.
  Il prodotto può essere utilizzato su tutte le superfici caratterizzate da un grado di infiammabilità normale.

■ Non fissare ulteriori oggetti al prodotto.
Dopo l'uso, riporre il prodotto per illuminazione nell'imballaggio, così da evitare danneggia-menti involontari.
■ Assicurarsi che l'articolo per illuminazione sia posato in modo tale che nessuno vi cammini sopra o inciampi in esso.

PRUDENZA! PERICOLO DI SURRISCALDAMENTO!

Non fare funzionare l'articolo per illuminazione nell'imballaggio né quando è arrotolato.

Eviti il pericolo di morte per folgorazione!

Assicurarsi prima dell'uso che la tensione esistente in rete corrisponda alla tensione di funzionamento richiesta per l'apparecchio (230V\~).
■ Prima di ogni collegamento alla rete elettrica controllare il prodotto per verificare l'eventuale presenza di danni.
Non utilizzare mai il prodotto qualora si constatassero dei danni.
Il cavo di alimentazione non può essere riparato! In caso di danneggiamento del cavo, il prodotto deve essere reso inutilizzabile ed essere smaltito in maniera corretta.

• Questo articolo non contiene componenti che possono essere oggetto di manutenzione da parte dell'utilizzatore. Le lampadine non possono essere sostituite.
  Non aprire mai un apparecchio elettrico o inserire oggetti in esso.
  ■ Proteggere il prodotto da spigoli aguzzi, sollecitazioni meccaniche e superfici calde.
  Estrarre sempre la spina dalla presa elettrica prima di eseguire il montaggio, lo smontaggio o la pulizia.
  Non afferrare mai la spina o il prodotto con mani bagnate.
• Utilizzare questo articolo per illuminazione solamente con i componenti descritti nelle presenti istruzioni d'uso.
  Staccare sempre l'articolo per illuminazione dalla rete elettrica qualora non venisse utilizzato per lungo tempo (ad esempio durante le vacanze).
  Non collegare la lampada tubolare a LED ad altre lampade tubolari.
  Il prodotto è adatto esclusivamente all'utilizzo con il cavo di alimentazione annesso (SUN-1200063EU).
  Attenzione! Fino a quando l'alimentatore rimane collegato alla presa di corrente, esso rimane parzialmente attivo anche a spia spenta. Per uno spegnimento completo

dell'apparecchio, staccare il cavo di alimentazione dalla presa di corrente.

- Indicazionidi sicurezza relative al montaggio

• Con il materiale di fissaggio in dotazione, il prodotto può essere fissato su tutte le superfici con grado di infiammabilità normale.
• Prima di eseguire il montaggio, verificare che la base per il materiale di fissaggio e il peso siano adatti per il prodotto. Quando non si è sicuri, chiedere consiglio ad un elettricista.
  ■ Per il fissaggio non utilizzare oggetti affiliati/appuntiti quali fili, chiodi o ganci.

●Montaggio

Nota: Pulire accuratamente la superficie sulla quale si desidera montare il prodotto. La superficie deve essere pulita, asciutta e priva di grassi. In caso contrario, il potere adesivo del nastro biadesivo 2 potrebbe venire compromesso.

1. Contrassegnare con una matita il punto sulla parete su cui si desidera applicare il nastro

luminoso a LED. Se necessario, utilizzare una livella.

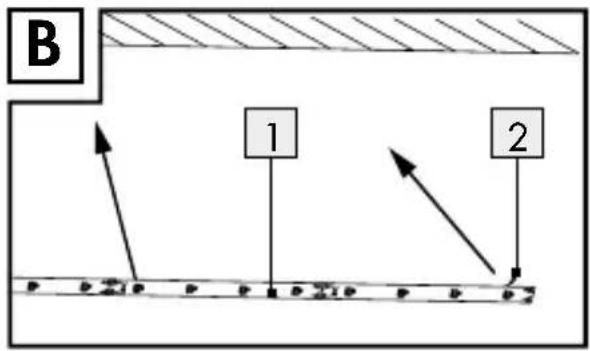

1. Staccare la pellicola dal nastro biadesivo 2 sul retro del nastro LED 1 (fig. B).
2. Incollare il nastro luminoso a LED sui contrassegni a matita e premerlo bene in posizione (fig. B).

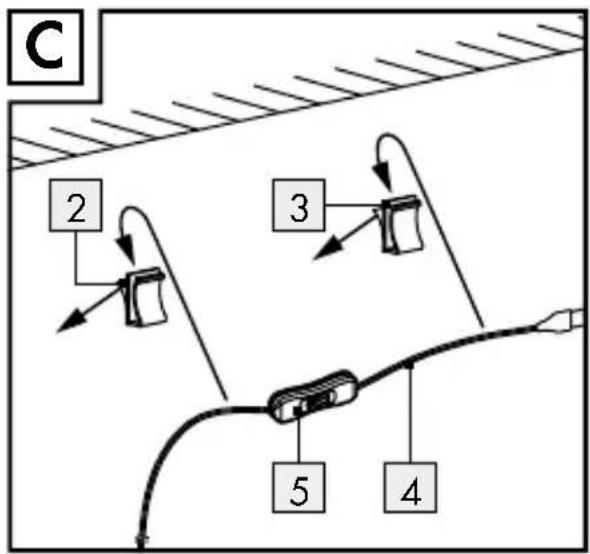

3. Staccare la pellicola dal nastro biadesivo sul retro del fissa-cavo 3 (fig. C).
4. Incollare i fissacavo alla parete e premerli per bene (fig. C).
5. Agganciare il cavo di collegamento 4 nei fissacavo (fig. C).

Accorciamentodel nastro LED

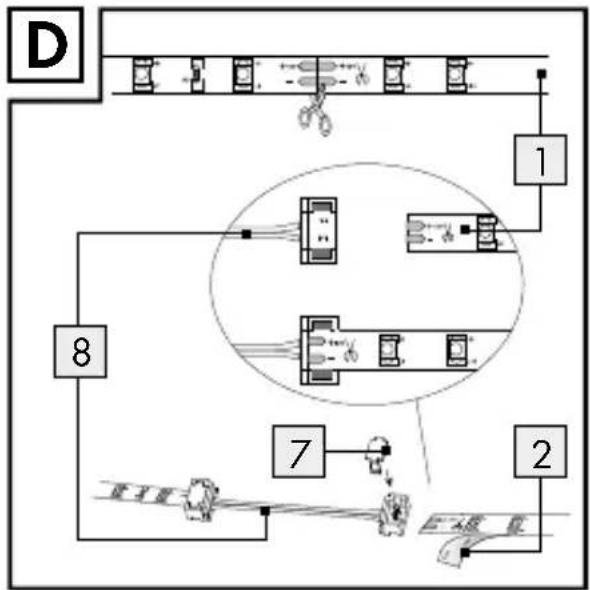

Avete la possibilità di accorciare individualmente il nastro LED. Esso può essere tagliato con le forbici come mostrato nella figura D. E' poi possibile collegare tra loro i pezzi staccati come mostrato nella figura.

ATTENZIONE! PERICOLO DI MORTE DETERMINATO DA UNA SCOSSA ELETTRICA!

Staccare dalla corrente elettrica le luci prima di ogni lavoro al nastro LED. Staccare anche l'alimentatore 6 dalla presa.

Procedere al collegamento come descritto in seguito:

□ Rimuovere la pellicola protettiva dal nastro biadesivo all'estremità dei pezzi del nastro LED da collegare.

Premere poi l'estremità di un nastro LED con forza sulla spina del connettore 8, in modo tale che esso si fori dal basso attraverso il circuito del nastro LED.

Premere poi una clip di plastica 7 dall'alto sul collegamento appena creato.

Nota: Le clip devono essere incastrate per serrare il collegamento.

Procedere allo stesso modo per creare il contatto con l'altra estremità del connettore.

Nota: Rispetto al nastro LED, i connettori si possono muovere in tutte le direzioni.

ATTENZIONE! Sul prodotto di trovano saldature sensibili.

Non mettere il nastro LED nell'angolo e non piegarlo. In caso contrario le saldature potrebbero danneggiarsi e disturbare il funzionamento del nastro LED.

•Uso

□Infilarel'alimentatore presa elettrica.

6 nella

□ Per accendere l'illuminazione, premere l'interruttore ON/OFF dell'interruttore a strappo 5.
☐ Per spegnere l'illuminazione, premere l'interruttore ON/OFF dell'interruttore a strappo.

- Pulizia e cura

PRUDENZA! PERI- COLO DI FOLGORA- ZIONE! Estrarre

dapprima la spina dalla presa della corrente.

Per la pulizia utilizzare solamente un panno asciutto e privo di peli.

Smaltimento

L'imballaggio è costituito di materiali ecologici che si possono smaltire nei punti di raccolta per riciclaggio locali.

È possibile informarsi sulle possibilità di smaltimento del prodotto consumato presso l'amministrazione comunale e cittadina.

Per la salvaguardia dell'ambiente, quando il prodotto non viene più

usato, non smaltirlo nei rifiuti domestici bensì in idonei centri di raccolta. Potete informarvi sui centri di rac-

colta e i loro orari di apertura presso l'amministrazione competente.

- Garanzia

L'apparecchio è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.

Se entro tre anni dalla data di acquisto di questo prodotto si rileva un difetto di materiale o di fabbricazione, il prodotto verrà riparato o sostituito gratuitamente, a nostra discrezione. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto. l'apparecchio da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.

La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate,

pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model-No.: 107591-14-02

Version: 04/2015

Versione delle informazioni:

02/2015·Ident.-No.:

107591-14-02022015-1
