ZCRB1200 - Riscaldamento Zephir - Manuale utente e istruzioni gratuiti

Marca	Zephir
Modello	ZCRB1200
Categoria	Riscaldamento
Tipo di prodotto	Riscaldatore elettrico portatile
Alimentazione	220-240V ~ 50Hz
Consumo energetico	600 – 1200W
Elementi riscaldanti	2 tubi
Potenza termica (nominale)	1,2 kW
Potenza termica (minima)	0 kW
Potenza termica (massima continua)	1,2 kW
Comandi	Interruttori sul pannello frontale (I, II) e pulsante Oscillazione
Oscillazione	Oscillazione automatica (funzione Swing)
Caratteristiche di sicurezza	Interruttore di ribaltamento, protezione da surriscaldamento, termostato di sicurezza
Assemblaggio richiesto	Sì – fissaggio della base con viti
Pulizia	Spegnere e far raffreddare; pulire le griglie con un panno morbido; non usare detergenti abrasivi
Manutenzione	Pulizia regolare delle prese d'aria e delle uscite
Distanza di sicurezza consigliata	Almeno 1 metro da materiali combustibili (davanti, lati, retro)
Grado di protezione	Non utilizzare in bagno o vicino all'acqua
Contatto	Westim S.p.A, Via Roberto Bracco 42/E, Roma, Italia

Domande frequenti - ZCRB1200 Zephir

Come si assembla la base del riscaldatore?

Rimuovere le viti dal fondo dell'unità principale, inserire il cavo nel vano della base, posizionare il corpo sulla base, fissare con le due viti di montaggio, quindi guidare il cavo attraverso il fermaglio.

Quali sono le impostazioni di potenza?

Il riscaldatore ha due livelli di potenza: I (basso, 600W) e II (alto, 1200W). Utilizzare gli interruttori frontali per selezionare.

Come funziona l'oscillazione?

Premere il pulsante Swing sul pannello frontale per attivare o disattivare l'oscillazione automatica sinistra-destra.

Quali caratteristiche di sicurezza ha questo riscaldatore?

Include un interruttore di ribaltamento che interrompe il funzionamento se l'unità cade, e una protezione da surriscaldamento che si spegne se la temperatura interna supera i limiti di sicurezza.

Posso usare il riscaldatore in bagno?

No, non usare mai il riscaldatore vicino all'acqua, a vasche da bagno, docce o piscine per evitare scosse elettriche.

Come devo pulire il riscaldatore?

Spegnerlo e lasciarlo raffreddare completamente. Pulire le griglie con un panno morbido. Non usare detergenti abrasivi o chimici. Assicurarsi che le prese d'aria non siano ostruite.

Qual è la distanza minima da materiali infiammabili?

Mantenere almeno 1 metro (3 piedi) di distanza da mobili, tende, vestiti e altri materiali combustibili.

Il mio riscaldatore ha smesso di funzionare – cosa potrebbe essere?

Controllare se si è ribaltato (interruttore di ribaltamento attivato), o se si è surriscaldato (attendere che si raffreddi e riavviare). Se il problema persiste, contattare il centro di assistenza.

Posso usare una prolunga?

Evitare le prolunghe perché potrebbero surriscaldarsi. Se necessario, utilizzare una prolunga di tipo pesante con una potenza nominale di almeno 10A e completamente srotolata.

Cosa significa il simbolo 'NON COPERIRE'?

Avverte che coprire il riscaldatore può causare surriscaldamento e incendio. Non mettere mai vestiti, asciugamani o altri oggetti sull'unità.

MANUALE UTENTE ZCRB1200 Zephir

Vi ringraziamo per la fiducia accordata avendo scelto un prodotto ZEPHIR.

Vi preghiamo di leggere attentamente le informazioni contenute in questo manuale, in quanto Vi aiuteranno a sfruttare al meglio le caratteristiche di questo apparato.

Nel caso sia necessario rivolgersi al Servizio d'Assistenza Tecnica ZEPHIR, indicate sempre il modello riportato sulla targhetta posta sul retro dell'apparecchio stesso e il motivo della richiesta di assistenza tecnica: in questo modo saremo in grado di fornirVi un'assistenza più rapida ed efficace.

Il contenuto di questo manuale riguarda l'uso e la manutenzione di questo apparato per cui Vi preghiamo di conservarlo per poterlo poi consultare in seguito.

Cordialmente Westim SpA

PRECAUZIONI

1. Rimuovere l'unità dall'imballaggio e assicurarsi che sia intatta. In caso di dubbio, non utilizzare l'unità e contattare un centro assistenza qualificato. Non lasciare che materiali e accessori dell'imballaggio, come ad esempio pellicole, vengano a contatti con bambini.

2. Il presente prodotto è adatto solo a ambiente correttamente isolati o ad un uso occasionale.

3. Questo prodotto è destinato ad un uso esclusivamente domestico come stufa per riscaldamento .Non utilizzare per scopi diversi da quelli descritti _da questo manuale. Ogni uso improprio può costituire un pericolo.

4. Non utilizzare all'esterno. Non lasciare il prodotto esposto agli agenti atmosferici.

5. I bambini con età inferiore ai 3 anni dovranno essere tenuti lontano dall'apparecchio, se non continuamente controllati.

6. I bambini con età compresa fra i 3 e gli 8 anni potranno unicamente spegnere/accendere l'apparecchio posizionato o installato nella sua posizione normale di funzionamento e siano controllati o istruiti su come utilizzare l'apparecchio in modo sicuro e siano consapevoli dei rischi possibili. I bambini con età compresa fra i 3 e gli 8 anni non dovranno inserire la spina di alimentazione alla presa di corrente, regolare l'apparecchio e pulirlo o comunque operare qualsiasi manutenzione.

7. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

8. ATTENZIONE- Alcune parti dell'apparecchio possono diventare molto calde e causare bruciature. Una attenzione particolare deve essere data qualora siano presenti bambini e persone vulnerabili.

9. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza

10. Prima di accendere l'unità per la prima volta, assicurarsi che il proprio impianto domestico sia conforme alle specifiche elettriche riportate su questo manuale. L'impianto deve essere a norma rispetto alle leggi vigenti e deve avere messa a terra.

11. Questa unità è concepita per un uso esclusivamente domestico. Non utilizzare per altre finalità, potrebbe essere pericoloso. La casa costruttrice non si ritiene responsabile per eventuali danni provocati da un uso improprio dell'unità

12. Quando si utilizza un elettrodomestico, è necessario seguire delle buone norme di comportamento:

13. Non toccare mai l'unità con le mani o i piedi bagnati. Non immergere mai in acqua o altri liquidi

14. Non esporre mai l'unità alle intemperie atmosferiche (pioggia, esposizione diretta al sole).

15. L'unità deve essere sempre posizionata su una superficie stabile e piatta.

16. Prima di ogni ciclo di pulizia, è necessario spegnere l'unità e scollegare il cavo dalla presa di corrente.

17. Quando l'unità non è in uso, scollegare il cavo dalla presa di corrente. Non lasciare l'unità incustodita, ciò potrebbe essere pericoloso in caso di presenza di bambini.

18. Non utilizzare l'unità in prossimità di bagni, docce o piscine.

19. Non utilizzare l'unità posizionandola su una superficie calda.

20. Prima di riporre l'unità, dopo l'utilizzo, attendere che sia raffreddata completamente.

21. Prima di scollegare l'unità dalla presa di corrente, assicurarsi che sia spenta.

22. L'unità funziona correttamente quando è in posizione verticale, stabile e sicura. Non utilizzare l'unità in prossimità di oggetti e/o materiali infiammabili come ad esempio mobili, tende, divani, etc.

23. Non utilizzare l'unità in prossimità di liquidi facilmente infiammabili.

24. Non posizionare l'unità in prossimità di prese di corrente.

25. Non utilizzare l'unità con un dispositivo temporizzato, per non incorrere in rischi di incendio e/o shock elettrico.

26. Non coprire l'unità quando è in funzione.

27. In caso il cavo di alimentazione risultasse difettoso o danneggiato, rivolgersi ad un centro assistenza qualificato per la riparazione o sostituzione.

28. Non collegare l'unità alla presa di corrente con una prolunga elettrica. Non utilizzare prese multiple.

29. Non tirare il cavo di alimentazione per spostare l'apparecchio o per disinserire la spia dalla presa di corrente. Non tirare il cavo di alimentazione per nessun motivo. Non arrotolare il cavo di alimentazione attorno al corpo dell'unità.
30. Prima di pulire l'unità o fare manutenzione su di essa, assicurarsi che essa sia spenta e completamente raffreddata.
31. Per qualsiasi malfunzionamento e/o danno, spegnere immediatamente l'unità e rivolgersi ad un centro assistenza qualificato per non incorrere in rischi di infortuni alla persona.
32. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.
33. E' assolutamente vietato smontare o riparare l'apparecchio per pericolo di shock elettrico; se necessario rivolgersi al rivenditore o centro assistenza.
34. Non inserire oggetti nelle fessure dell'apparecchio
35. Pericolo di lesioni: non usare il prodotto per scopi diversi da quelli per cui è stato costruito. Non fare uso errato dell'apparecchio
36. Non mettere oggetti pesanti sui cavi o fonti di calore vicini ad essi. I cavi potrebbero danneggiarsi.
37. Questo prodotto è previsto per esclusivo impiego domestico. Staccare la spina quando è capovolto o adagiato.
38. Prima di procedere alla manutenzione disconnettere l'apparecchio dall'alimentazione.
39. Non usare nebulizzatori spray (per es. insetticidi, spray per capelli ecc), potrebbe creare danni all'involucro.
40. Nel caso in cui si verificassero situazioni anomale spegnere immediatamente l'apparecchio e contattare il rivenditore o il servizio di assistenza.
41. Non utilizzare prese di corrente volanti oppure cavi danneggiati. Non utilizzare prolunghe per alimentare il prodotto.
42. Quando si stacca la spina tenerla saldamente per evitare shock elettrico, corto circuito o incendio
43. Non fissare interruttori di sicurezza con nastro adesivo, per pericolo di incendio.
44. E' assolutamente vietato smontare o riparare l'apparecchio per pericolo di shock elettrico; se necessario rivolgersi al rivenditore o centro assistenza.
45. Periodo di non utilizzo: scollegare la spina dall'alimentazione principale quando l'apparecchio non viene utilizzato per lunghi periodi di tempo.
46. Non appoggiare oggetti sull'apparecchio per pericolo di incendio
47. Non usare l'apparecchio vicino a oggetti infiammabili
48. Non inserire oggetti metallici nelle fessure dell'apparecchio
49. Prima di collegare l'apparecchio alla rete elettrica accertarsi che la tensione sia corretta secondo quanto riportato sulla targa del prodotto e che l'impianto sia conforme alle norme vigenti
50. Non usare il prodotto per scopi diversi da quelli per cui è stato costruito.
51. Non utilizzare prese multiple ma solo prese con singola uscita con potenza specifica.
52. I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio
53. Non utilizzare questo apparecchio collegato a programmatori, temporizzatore, sistema di comando a distanza separati, timer o qualsiasi altro dispositivo che possa accenderlo automaticamente, in quanto esiste il rischio di incendio nel caso in cui l'apparecchio sia coperto o posizionato in modo non corretto
54. Periodo di non utilizzo: scollegare la spina dall'alimentazione principale quando l'apparecchio non viene utilizzato per lunghi periodi di tempo.
55. Non appoggiare oggetti sull'apparecchio per pericolo di incendio
56. ATTENZIONE: non posizionare l'apparecchio in prossimita' di tende o altri materiali combustibili in quanto esiste il rischio di incendio
57. Verificare che lo spazio libero sia di almeno 100cm dalla parte frontale e 40 cm ai lati e retro.
58. ATTENZIONE: per evitare il surriscaldamento, non coprire l'apparecchio
59. L'apparecchio non deve essere posizionato immediatamente al di sotto di una presa di corrente

COMPONENTI

• Corpo centrale
• Base
  • Viti di montaggio
• Interruttore anti-ribaltamento
  • Guida cavo di alimentazione
  • Cavo di alimentazione

ASSEMBLAGGIO

Assemblare il corpo centrale alla base in base ai passi descritti in seguito:

• Rimuovere le viti nella parte inferiore del corpo centrale.
• Inserire il cavo lungo il compartimento posto nella parte centrale della base e assemblare il corpo alla base stessa.
• Fissare il corpo alla base utilizzando le due viti di montaggio precedentemente rimosse.
• Far passare il cavo lungo la guida e fissarlo con il morsetto.

GUIDA ALL'USO

• Inserire il cavo di alimentazione alla presa di corrente.
• Controllare che la presa abbia almeno una capacità di 10A.
• Selezionare la velocità in base agli interruttori posti sul pannello frontale.
• Premere il pulsante di oscillazione SWING per attivare o disattivare la funzione oscillazione automatica.

DISPOSITIVO DI SICUREZZA

Questa unità è fornita di un dispositivo di sicurezza che arresta l'erogazione di aria calda in caso il corpo centrale sia danneggiato oppure si rovesci, cadendo al suolo. Il dispositivo è posto alla base dell'unità.

MANUTENZIONE

• L'unità ha bisogno di essere pulita regolarmente.
- Prima di ogni ciclo di pulizia, assicurarsi che il cavo di alimentazione sia scollegato dalla presa di corrente e che l'unità si sia raffreddata.
- Pulire le griglie dalla polvere con un panno morbido.
• Non usare abrasivi o detergenti chimici per non scalfire il corpo centrale.

SPECIFICHE TECNICHE

Alimentazione	Potenza	Elementi riscaldanti
220-240V 50Hz	600 – 1200W	2 tubi

INFORMAZIONI PER GLI APPARECCHI PER IL RISCALDAMENTO DI AMBIENTE LOCALE ELETTRICI

Dato	Simbolo		Valore	Unità		Dato	Unità
Potenza Termica						Tipo di potenza termica, solo per gli apparecchi per il riscaldamento d'ambiente locale elettrici (indicare una sola opzione)
Potenza termica nominale	P_nom		1,2	KW		Controllo manuale del carico termico , con termostato integrato.	no
Potenza termica minima (indicativa)	P_min		0	KW		Controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna	no
Massima potenza termica continua	P_max,c		1,2	KW		controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna	no
Consumo ausiliario di energia elettrica						potenza termica assistita da ventilatore	no
Alla potenza termica nominale	el_max		N/A	KW		Tipo di potenza termica/controllo della temperatura ambiente (indicare una sola opzione)
Alla potenza termica minima	el_min		N/A	KW		potenza termica a fase unica senza controllo della temperatura ambiente	no
In modo standby	el_SB		N/A	W		due o più fasi manuali senza controllo della temperatura ambiente	sì
						con controllo della temperatura ambiente tramite termostato meccanico	no
						con controllo elettronico della temperatura ambiente	no
						con controllo elettronico della temperatura ambiente e temporizzatore giornaliero	no
						con controllo elettronico della temperatura ambiente e temporizzatore settimanale	no
						Altre opzioni di controllo (è possibile selezionare più opzioni)
						controllo della temperatura ambiente con rilevamento di presenza	no
						controllo della temperatura ambiente con rilevamento di finestre aperte	no
						con opzione di controllo a distanza	no
						con controllo di avviamento adattabile	no
						con limitazione del tempo di funzionamento	no
						con termometro a globo nero	no
Contatti		Westim S.p.A Via Roberto Bracco 42/E Roma

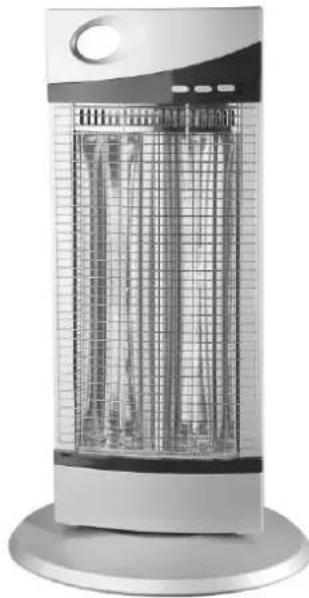

ZEPHIR®

CARBON HEATER

ZCRB1200

Westim S.p.A. Certificato di garanzia

Validità

La garanzia è valida per 2 anni dalla data di acquisto.

Dalla garanzia sono esclusi i danni che si dovessero verificare per incuria od uso errato dell'apparecchio (non conforme alle indicazioni contenute nel presente manuale e/o al buonsenso).

I diritti di garanzia sono applicati in conformità al DECRETO LEGISLATIVO 6 settembre 2005, n. 206 (Codice al Consumo) e successivi modifiche, unitamente al DECRETO LEGISLATIVO 2 febbraio 2014, n. 21 (che recepisce la europea Direttiva 2011/83/UE).

La presente GARANZIA non è valida per prodotti di USO INDUSTRIALE e si riferisce ai prodotti acquistati per uso PERSONALE. Sono ESCLUSI i prodotti acquistati da società, associazioni, liberi professionisti, al fine di essere utilizzati nell'ambito delle proprie attività commerciali o professionali. Per i prodotti di uso industriale il periodo di garanzia per l'utilizzatore è un anno.

Diritti di garanzia

Per "GARANZIA" s'intende la riparazione o la sostituzione gratuita dei componenti o delle parti dell'apparecchio riconosciuti da Westim difettosi nella fabbricazione o nel materiale. In ogni caso Westim S.p.A si riserva a sua discrezione, la sostituzione del prodotto.

Si ricorda che qualora venisse esperito il rimedio della sostituzione, sul bene sostituito non decorre un nuovo periodo di garanzia, ma decorre il periodo residuo di garanzia con riferimento al primo contratto di acquisto. Allo stesso modo, nel caso di interventi in garanzia che prevedono la sostituzione di un componente (pezzo di ricambio) sul componente sostituito non decorre un autonomo periodo di garanzia, ma si deve sempre far riferimento al periodo di garanzia residuo sul bene finito.

1. L'acquirente ha diritto ad usufruire della garanzia solo esibendo i documenti di acquisto (Scontrino fiscale, fattura).

2. La garanzia comprende la sola riparazione o sostituzione gratuita di quei componenti che dovessero risultare difettosi all'origine per vizi di fabbricazione.

3. Sono escluse dalla garanzia:

a) sostituzioni di componenti o accessori originali con altri di tipo non approvato dal costruttore;
b) interventi effettuati da personale non autorizzato da Westim (manomissione).
c) tutte le parti di consumo considerate soggette a normale usura o logorio quali: batterie, lampade, filtri, display a cristalli liquidi, manopole, parti mobili o asportabili, accessori, lampade, pastiglie di nebulizzazione (umidificatori).
d ) installazioni errate o non conformi alle istruzioni di montaggio.
e) mancanza di manutenzione ordinaria
f) danni causati da negligenze, incidenti, utilizzo errato e non conforme alle avvertenze riportate sul libretto di istruzioni;
g )danni dovuti a fulmini, inondazioni, incendi ,atti di guerra, sommosse;
h) danni dovuti al trasporto;

1. Le apparecchiature installate devono essere agevolmente raggiungibili dal tecnico autorizzato Zephir. In caso di difficoltà di accesso, si deve preventivamente avvertire e si deve rendere l'accessibilità priva di rischi all'incolumità personale. I costi derivanti dal rendere sicuro l'accesso ai prodotti non possono essere riconosciuti in garanzia.

2. L'effettuazione di una o più' riparazioni nel periodo di garanzia non modifica la data di scadenza della garanzia stessa.

Trascorso il periodo di garanzia, la garanzia decade e le attività di assistenza tecnica verranno effettuate addebitando il costo delle parti sostituite e le spese di mano d'opera, di trasporto dei materiali e del personale, secondo le tariffe vigenti.

E' possibile visualizzare la lista dei C.A.T. (Centro Assistenza Tecnica) al sito www.westim.it nella sezione Assistenza, o altrimenti contattare la Audio e Video Center ai seguenti recapiti:

Tel. [phone]

Mail: [e-mail]

www.audiovideocenter.it

NOTA BENE: Esclusivamente ed unicamente per l'assistenza ai prodotti di climatizzazione fissi e portatili rivolgersi alla UNIOR SRL

Tel. [phone]

Trattamento del dispositivo elettrico od elettronico a fine vita (Applicabile in tutti i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Chiunque abbandona o cestina questo apparecchio e non lo riporta in un centro di raccolta differenziata per rifiuti elettrici-elettronici è punito con la sanzione amministrativa pecuniaria prevista dalla normativa vigente in materia di smaltimento abusivo di rifiuti.

Importato da Westim S.p.A.

Via Roberto Bracco,42 Roma,Italia

Prodotto in Cina

CE
