Explorer - Smartphone NGM - Manuale utente e istruzioni gratuiti

Tipo	Smartphone
Marca	NGM
Modello	Explorer
Dimensioni	Design rugged, circa 152 x 80 x 16 mm (stimato)
Peso	Circa 250 g (stimato per telefono rugged IP68)
Batteria	Litio-ionica, sostituibile, carica tramite USB o adattatore AC
Display	Touchscreen con Corning Gorilla Glass
SIM Card	Doppia USIM (USIM1 supporta WCDMA, USIM2 supporta GSM)
Memoria	Slot per scheda microSD (sotto lo slot USIM1)
Sistema Operativo	Sistema operativo proprietario (probabilmente basato su Android, non specificato)
Processore	Non specificato, ma supporta GPS, Wi-Fi, Bluetooth
Connettività	Wi-Fi 802.11 b/g/n, Bluetooth, GPS, WCDMA/GSM
Resistenza Acqua/Polvere	Certificazione IP68 (a tenuta di polvere, impermeabile fino a 1,5 m)
Fotocamera	Non specificata, ma tipica per telefono rugged
Caratteristiche Speciali	Tasto SOS con SMS GPS, tastiera SwiftKey, Corning Gorilla Glass
Valore SAR	0,498 W/kg (all'orecchio), distanza di 1,5 cm dal corpo
Manutenzione	Mantenere asciutto, pulire con panno morbido, usare accessori originali
Sicurezza	Non utilizzare durante la ricarica, evitare sbalzi di tensione, mantenere 1,5 cm dal corpo
Ricambi	Utilizzare solo batterie e caricabatterie originali NGM
Certificazioni	Direttiva R&TTE 1999/5/EC, CE
Ricarica	Cavo USB + adattatore da parete, porta USB del PC, indicatore LED (rosso in carica, verde a carica completata)

Domande frequenti - Explorer NGM

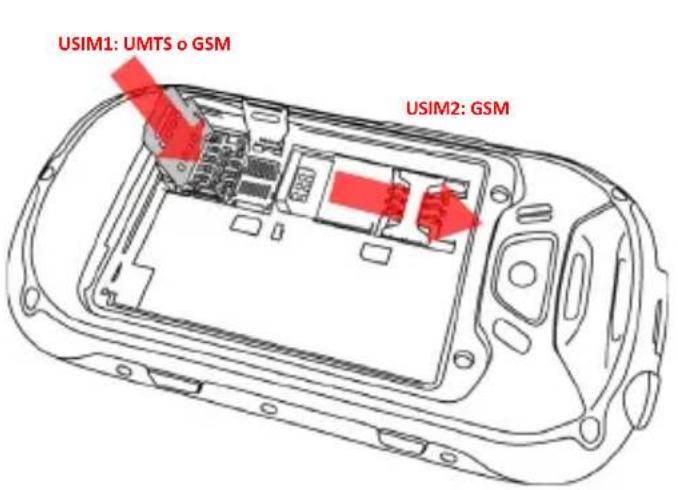

Come installare le schede USIM?

Spegnere il telefono, rimuovere la cover posteriore svitando le due viti grandi, sollevare la cover, estrarre la batteria. Per USIM2, farla scorrere con i contatti dorati rivolti verso il basso. Per USIM1 (supporta WCDMA), installare prima la scheda di memoria, quindi aprire la griglia metallica, inserire la scheda USIM nella griglia in modo che i contatti siano rivolti verso il basso e bloccare la griglia.

Come caricare la batteria per la prima volta?

Caricare completamente la batteria prima del primo utilizzo. Utilizzare il cavo USB e l'adattatore da parete forniti. Collegare a una presa o a una porta USB del PC. Il LED diventa rosso durante la carica e verde quando è completamente carico. Non collegare a un PC in fase di avvio o spegnimento per evitare sbalzi di tensione.

Cos'è la protezione IP68?

Il NGM Explorer ha certificazione IP68, il che significa che è completamente protetto contro la polvere e può essere immerso fino a 1,5 metri d'acqua. È anche resistente a urti e cadute.

Come si usa il tasto SOS?

Tenere premuto il tasto laterale per più di 3 secondi. Il telefono attiverà il GPS, raccoglierà le coordinate e invierà un SMS con la tua posizione a un massimo di 5 numeri preimpostati. Configura i numeri in Menu > Impostazioni > Posizione > Impostazioni tasto SOS.

Come impostare una suoneria personalizzata?

Vai su Impostazioni > Profili audio > Generale. In 'Suoneria chiamata vocale', seleziona una suoneria per ciascuna USIM. Per usare una canzone, apri l'app Musica, seleziona una canzone, premi il menu contestuale, scegli 'Imposta come suoneria'. Formati supportati: .mid, .wav, .mp3.

Come connettersi al Wi-Fi?

Vai su Impostazioni > Reti wireless e Wi-Fi. Attiva il Wi-Fi. Seleziona la tua rete dall'elenco e inserisci la password. Puoi anche attivare rapidamente il Wi-Fi dal pannello delle notifiche.

Qual è il valore SAR di questo telefono?

Il valore SAR più alto per questo telefono quando testato all'orecchio è 0,498 W/kg. Il telefono è progettato per utilizzare solo la potenza necessaria per connettersi alla rete, quindi il SAR effettivo può essere inferiore.

Posso espandere la memoria con una scheda microSD?

Sì, puoi installare una scheda microSD nello slot dedicato sotto lo slot USIM1. Spegnere il telefono, rimuovere la batteria, sbloccare la griglia microSD, inserire la scheda con i contatti dorati rivolti verso il basso e bloccare la griglia.

Come attivare rapidamente la modalità vibrazione?

Dalla schermata principale, premere ripetutamente il tasto Volume '-' finché il volume della suoneria non raggiunge il minimo. La pressione successiva passerà alla modalità Vibrazione. Puoi anche impostarlo tramite Impostazioni > Profili audio.

Come usare la navigazione GPS?

Attiva il GPS in Impostazioni > Posizione > Utilizza satelliti GPS. Il telefono integra NGM NAVIGATION SYSTEM©, accessibile con una pressione rapida del tasto laterale. Per informazioni dettagliate, visita www.ngm.eu.

MANUALE UTENTE Explorer NGM

Le USIM card contengono i vostri numeri telefonici, i codici PIN, i collegamenti ai servizi esterni, contatti e altri importanti dettagli. Per accedere al vano contenente gli slot delle USIM, spegnere il telefono e sollevare la cover dalla parte superiore del corpo del telefono, dopo aver rimosso le viti di serraggio. Per estrarre la batteria, spingerla verso il basso. Inserite le schede USIM negli slot con i contatti dorati rivolti verso il basso, prestando attenzione al corretto posizionamento dalla USIM1 al momento della chiusura del supporto. Lo slot SIM1 supporta USIM WCDMA.

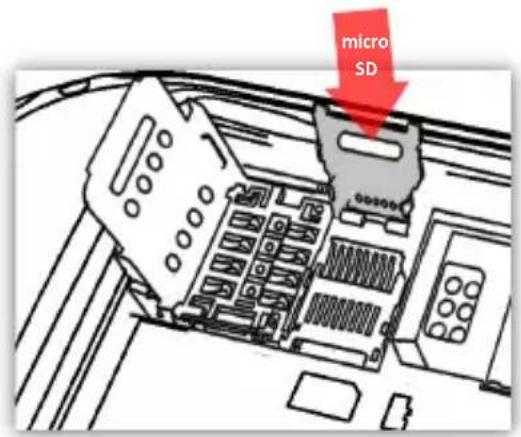

Inserire la scheda di memoria

Per sfruttare tutte le funzioni di NGM WEMOVE EXPLORER, si consiglia l'utilizzo di una micro-SD: la scheda va collocata nella parte posteriore del telefono dopo aver rimosso la cover posteriore, la batteria e la USIM1; il suo slot si trova infatti al di sotto dello slot SIM1. Sbloccate la griglia metallica della micro SD spostandola in direzione "Open" e quindi sollevatela. Inserite la scheda micro-SD nella griglia, come in figura, con i contatti dorati rivolti verso il basso. Abbassate quindi la griglia di blocco della scheda e spinetela in direzione "lock".

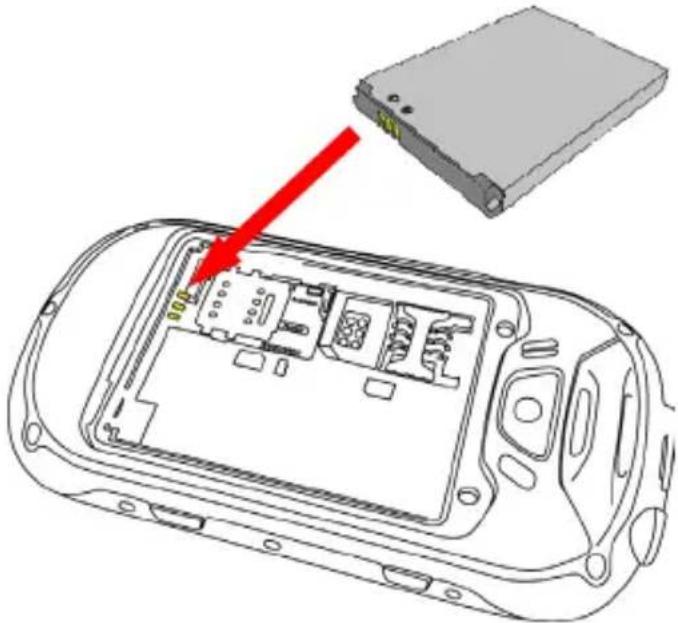

Inserire la batteria

Il vostro apparecchio è fornito con una batteria a ioni di litio ed è progettato per l'uso esclusivo di batterie e accessori originali NGM. La batteria va collocata nella parte posteriore del telefono. Inserite la batteria nel vano batteria con i contatti rivolti verso il basso. Successivamente, ripristinate la cover posteriore del telefono, come mostrato negli schemi seguenti, serrando le viti con l'apposita chiave fornita.

Caricare la batteria

Caricate la batteria prima di iniziare ad utilizzare l'apparecchio. Utilizzate il cavo USB in dotazione ed il connettore USB posto sul lato superiore del telefono. Connettete il caricatore ad una presa della rete elettrica e quindi il dispositivo al cavo USB. Si può caricare il telefono anche collegandolo con il PC, ma in questo caso la carica sarà più lenta.

Attenzione: Non collegate il telefono ad un computer che si sta accendendo o spegnendo per evitare sbalzi di tensione. Quando la batteria è in carica, un'icona animata sullo schermo mostra lo stato di avanzamento del processo se il telefono è acceso. Una volta che l'icona della batteria è riempita, la carica è completata e il telefono può essere disconnesso dalla rete elettrica. Se il telefono è spento, il led rosso indicherà il processo di carica ed il led verde indicherà la carica completata.

Attenzione: Per preservare la corretto funzionalità del prodotto e l'integrità della garanzia si raccomanda l'utilizzo di caricabatterie originali NGM. Procedete alla ricarica esclusivamente al coperto e in luoghi asciutti. Un leggero riscaldamento del telefono durante il processo di ricarica è del tutto normale. La batteria raggiungerà la sua piena efficienza funzionale solo dopo alcuni cicli completi di ricarica.

Per accendere il dispositivo, tenete premuto il tasto di accensione. Per spegnere il dispositivo, tenete premuto lo stesso tasto e confermate lo spegnimento selezionando "Spegni". Una pressione breve permette invece di passare rapidamente alla modalità di standby (schermo spento) o di tornare da questa allo schermo di sblocco (vedi sotto).

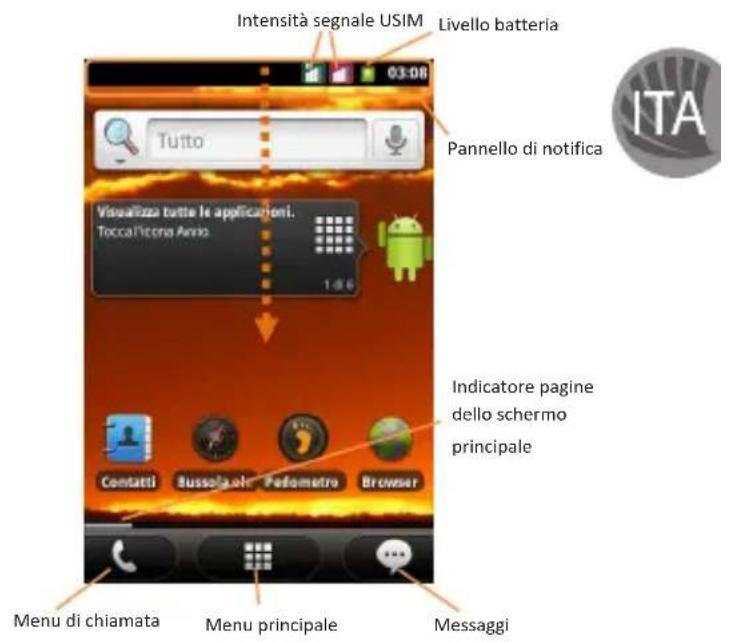

Lo schermo principale

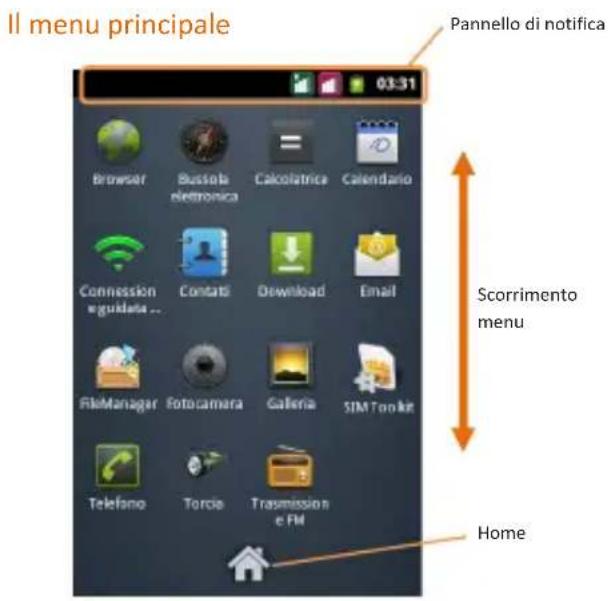

La schermata principale è il punto di partenza per l'utilizzo di tutte le applicazioni del telefono cellulare. Altre pagine si trovano a destra rispetto a quella principale. A queste si può accedere scorrendo lo schermo verso destra o sinistra. Tali pagine sono personalizzabili con le scorciatoie delle applicazioni preferite tenendole premute nella schermata Applicazioni e collocandole a piacimento sugli schermi principali. Per eliminare tali collegamenti, tenere premute le varie icone e trascinarle nel cestino, che comparirà in basso nello schermo.

Controllate il touch screen toccandolo, tenendo premuto o trascinando un dito sullo schermo. Selezionate un'applicazione dal menu principale o scorrete verso l'alto/basso per visualizzare altre applicazioni. Premete il tasto indietro per tornare alla schermata precedente; premere il tasto Home per tornare alla schermata principale.

Gestire le due USIM

Nel menu principale selezionare Impostazioni > Gestione SIM. Selezionare i nomi degli operatori telefonici corrispondenti a "USIM1" e "USIM2" per attivare o disattivare selettivamente le USIM in qualsiasi momento. Da questo menu è anche possibile personalizzare il colore da attribuire all'icona di ciascuna USIM e decidere quale USIM usare come principale per chiamate, video chiamate e connessione dati.

Gestire una chiamata

Chiamate vocali

Dalla schermata principale, toccare l'icona del menu di chiamata per aprire lo schermo di chiamata. Digitare il numero telefonico da chiamare usando la tastiera virtuale.
Avviare la chiamata premendo l'icona corrispondente alla USIM che si intende utilizzare oppure premere il tasto meccanico di chiamata.
Per terminare la chiamata, toccare l'icona rossa di fine chiamata oppure utilizzare il tasto meccanico di fine chiamata.

Per rispondere ad una chiamata, trascinare la cornetta verde verso destra; per rifiutarla, trascinare l'icona con la cornetta rossa verso sinistra oppure usare i tasti meccanici di chiamata e di fine chiamata. Per silenziare una chiamata in arrivo, toccare brevemente il tasto Volume "+" o "-" (sul lato destro del telefono).

Richiamare un numero dal registro chiamate

Dal menu principale, selezionare il menu Telefono per accedere rapidamente alle ultime Chiamate effettuate / ricevute e perse (oppure premere il tasto chiamata).
Toccare il numero desiderato per avviare la chiamata.

Gestire contatti

Aggiungere un nuovo contatto

Dal menu principale, selezionare Contatti.
Premere il tasto contrassegnato dal simbolo “+”.
Scegliere la locazione dove si intende salvare il nuovo contatto (telefono, USIM1 o USIM2).
Inserire Nome, Numero ed eventuali altri dettagli del contatto (se il contatto viene salvato sulle USIM non è garantito il salvataggio di eventuali ulteriori dettagli oltre a nome e numero telefonico).
Confermare il salvataggio.

Aggiungere un nuovo contatto dal registro chiamate

Dal menu Telefono, selezionare Chiamate.
Premere sulla freccia a destra del numero che si intende salvare tra le chiamate perse, effettuate o ricevute.

Scegliere Aggiungi a contatti e confermare se si vuole aggiungere il numero ad un contatto esistente o crearne uno nuovo.
Dopo aver aggiunto nome ed eventuali altre informazioni, confermare con Salva.

Impostare le suonerie

Selezionare una suoneria

Dal menu principale, selezionare Impostazioni > Profili audio > Generale.
④ Selezionare Tono di chiamata voce.
Scegliere la suoneria desiderata dall'elenco.
Se si desidera impostare una suoneria personalizzata, da Musica selezionare il brano audio desiderato, quindi Usa come suoneria premendo il menu contestuale. A questo punto il file audio sarà inserito nell'elenco delle suonerie disponibili.

Note: è possibile utilizzare come suonerie dei file nei formati *mid, *wav o *mp3.

Blocco schermo e scorciatoie

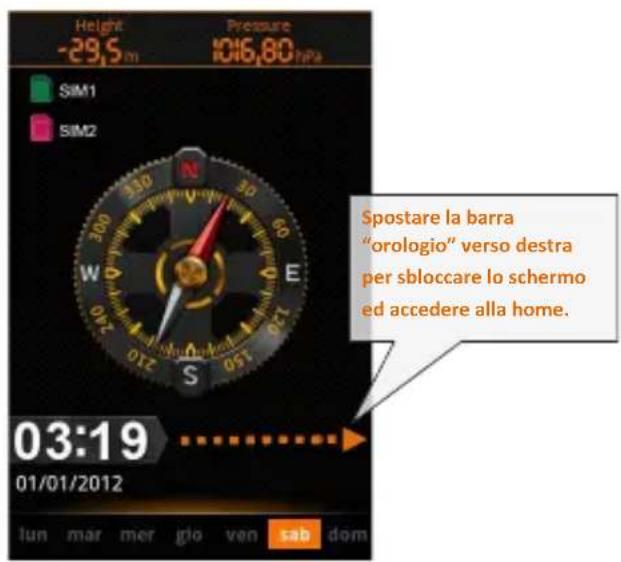

Dal menu principale, selezionare Impostazioni > Protezione > Imposta blocco schermo. Selezionare la modalità desiderata per sbloccare lo schermo (Nessuna, Sequenza, PIN oppure Password) e confermare. Per bloccare rapidamente lo schermo, premere brevemente sul tasto di on/off del telefono. Per sbloccare lo schermo, seguire le indicazioni a schermo.

Attivare o disattivare rapidamente la vibrazione

Per disattivare velocemente la suoneria per le chiamate e i messaggi è possibile tenere premuto il tasto volume “-” dalla schermata principale. Una volta raggiunto il volume minimo, il telefono entrerà in modalità vibrazione.

Inviare e leggere messaggi

Inviare SMS e MMS

Dalla pagina o dal menu principale, scegliere Messaggi > Scrivi nuovo messaggio per accedere alla schermata di inserimento testo.
Digitare le prime lettere di un nome nel campo destinatario per ricercare un contatto e selezionare il contatto dall'elenco pop-up, oppure inserire direttamente il numero del destinatario.
④ Inserire il testo nell'apposito spazio con la tastiera virtuale.
Aprire il menu contestuale e selezionare Allega per includere eventuali allegati multimediali (il messaggio sarà convertito in MMS).
Premere l'icona Invio corrispondente alla USIM card desiderata (ciascuna icona apparirà nel colore selezionato rispettivamente per USIM1 e USIM2).

Connettività

Il sistema operativo richiede una connessione dati attiva. Se non previsto in abbonamento, il traffico dati implica dei costi; si consiglia quindi di configurare l'accesso Internet tramite WiFi. Per abilitare il traffico dati sulla USIM, andare in Impostazioni > Gestione SIM > Connessione Dati.

Connettersi a Internet con la funzione Wi-Fi

Potete collegarvi alla rete wireless utilizzando la funzione Wi-Fi. Per attivarla, dal menu principale scegliere Impostazioni > Wireless e reti > Wi-Fi. Per configurare il Wi-Fi e gestire i punti di accesso wireless, servirsi della funzione Impostazioni Wi-Fi. Attenetevi a tutte le avvertenze e le indicazioni specificate dal personale autorizzato quando vi trovate in aree in cui l'uso dei dispositivi wireless è limitato, come sugli aeroplani e negli ospedali. Passate alla Modalità offline quando dovete utilizzare solo i servizi che non richiedono l'accesso alla rete.

Connettersi a un dispositivo Bluetooth

Accendere il dispositivo Bluetooth al quale si desidera collegarsi. Riferirsi alla documentazione del dispositivo.
Dal menu principale, scegliere Impostazioni > Wireless e reti > Bluetooth per attivare il Bluetooth.
Scegliere Impostazioni Bluetooth > Cerca dispositivi per avviare automaticamente la ricerca di dispositivi Bluetooth.
Tra i dispositivi rilevati, selezionare il nome del dispositivo da associare. Il telefono tenterà di associarsi al dispositivo, eventualmente verrà richiesto un codice di associazione.

Navigare nel web

Connettersi a Internet

Dal menu principale, scegliere Browser. Digitare l'URL nella barra degli indirizzi per avviare la navigazione. Se si sceglie di

navigare con la connessione dati della rete telefonica, informarsi sui costi o scegliere un contratto dati "flat" con il proprio operatore. In alternativa, utilizzare la connessione Wi-Fi (vedi paragrafo "Connettività").

Email

Configurare un account nell'applicazione Email nel Menu principale, seguendo le indicazioni.

Geolocalizzazione GPS

Il Global Positioning System (GPS) è un sistema di posizionamento su base satellitare, a copertura globale e continua. Per accedere alla funzione GPS, selezionare Impostazioni > Posizione > Utilizza satelliti GPS. All'interno dello stesso menu potete anche attivare Usa reti wireless, per appoggiarvi alle reti Wi-Fi quando la connessione è attiva. Quando la funzione GPS viene attivata, il telefono inizia a raccogliere dati dai satelliti disponibili e quindi stabilisce la sua posizione corrente. Per limitare il consumo di risorse (batteria e memoria) si raccomanda di disattivare questa funzione quando non strettamente necessario.

Il telefono dispone del sistema di navigazione NGM NAVIGATION SYSTEM ^® preinstallato, accessibile tramite il tasto multifunzione (lato sinistro). Per ulteriori dettagli sul funzionamento del sistema visitare il sito www.ngm.eu.

Nota: l'accuratezza dei sensori utilizzati per le informazioni di localizzazione GPS, Altitudine, Pressione e Orientamento magnetico (Bussola) può essere influenzata da diversi fattori e perciò è da considerarsi relativa.

Scelte rapide

Pannello di notifica

Per aprire il pannello di notifica, toccate l'area delle icone nella parte alta dello schermo e trascinate il dito in basso. Per nascondere il pannello, trascinate in alto la parte inferiore dell'elenco oppure toccare il tasto indietro. Quando vi trovate all'interno dei menu principali del telefono, dal pannello di notifica è possibile accedere ad un elenco di notifiche provenienti dalle USIM o dal sistema e, nella parte alta, ai 5 widgets di gestione. Questi ultimi sono in sequenza: Wi-Fi, Bluetooth, GPS, Connessione dati e Modalità aereo.

Accesso rapido alle applicazioni recenti

Quando vi trovate all'interno di una qualsiasi applicazione, mantenete premuto il tasto Home per qualche secondo: verrà visualizzato l'elenco delle applicazioni a cui avete effettuato l'accesso di recente; le medesime saranno selezionabili direttamente a partire dalle icone visualizzate.

Menu contestuale

Quando vi trovate all'interno di una qualsiasi applicazione, premete il tasto Menu contestuale per visualizzare un menu contestuale riferito all'applicazione stessa con le relative funzioni.

Inserire testo con SwiftKey

Il metodo di inserimento impostato per default nel telefono è quello della tastiera SwiftKey. Il metodo di scrittura SwiftKey è un sistema avanzato per l'inserimento predittivo di testo;

quando si scrivono messaggi SMS, MMS o E-mail, tale modalità prevede la parola che si sta digitando, cambiandola ad ogni pressione dei tasti. Durante il primo utilizzo, il programma suggerirà con dei pop-up le innovazioni e le peculiarità di questo sistema di scrittura.

SwiftKey ha un Dizionario “intelligente” che trae vocaboli anche dalle varie applicazioni del telefono, quali la rubrica, i social network, ecc. Per il corretto funzionamento del dizionario, è necessario installare nel telefono una micro-SD.

Per cambiare i parametri di inserimento del testo, selezionare Impostazioni > Lingua e tastiera > SwiftKey for NGM-Mobile.

Tasto SOS laterale

Premendo il tasto laterale per più di 3 secondi, il telefono attiverà il sistema GPS, raccoglierà informazioni sulle coordinate attuali e le invierà via SMS a max. 5 numeri telefonici impostati in precedenza da Menu > Impostazioni > Posizione > Impostazioni SOS a un tasto.

Note tecniche

Corning ^® Gorilla ^® Class

NGM WEMOVE EXPLORER dispone di un touch panel con tecnologia Corning® Gorilla Glass®, un vetro speciale realizzato con un procedimento costruttivo che lo rende estremamente resistente ad urti e graffi. Tale tecnologia rende del tutto superflue le pellicole protettive.

Certificazione IP-68

NGM WEMOVE EXPLORER è un cellulare certificato IP-68, in grado di sopportare le sollecitazioni più estreme: il grado IP-68 permette la protezione totale contro la polvere, la resistenza agli urti e alle cadute, e la resistenza all'immersione in acqua fino a 1 metro e mezzo di profondità.

Avvertenza: il produttore non assume alcuna responsabilità per qualsiasi inadempienza delle linee di condotta sopra stabilite o per ogni uso improprio del telefono cellulare. Il produttore si riserva il diritto di modificare senza preavviso le informazioni contenute in questa guida. Il contenuto di questo manuale potrebbe differire dal contenuto effettivamente mostrato nel telefono cellulare. In tale caso, il secondo prevale.

Certificazioni

Dichiarazione di conformità (R&TTE)

Noi, NGM Italia

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto:

Cellulare GSM/WCDMA/Wi-Fi: NGM WEMOVE EXPLORER

a cui si riferisce il presente documento, è conforme alle seguenti norme e/o ad altri documenti normativi.

Salute EN 50360, EN 62209-1

Sicurezza EN 60950-1+A11

EMC EN 301 489-1/-7/-17

Radio EN 301 511

EN 300 328

Si dichiara con il presente documento che tutte le serie di test radio essenziali sono state eseguite e che il summenzionato prodotto è conforme a tutti i requisiti essenziali della Direttiva 1999/5/EC.

La procedura di dichiarazione di conformità a cui si fa riferimento nell'Articolo 10 e dettagliata nell'Appendice [IV] della Direttiva 1999/5/EC è stata seguita con l'apporto dei seguenti Enti notificati:

EMCCert DR. RAŠEK GmbH

Stoernhofer Berg 15,

Documentazione tecnica conservata presso NGM Italia S.r.l. Disponibile su richiesta.

(Rappresentante nell'UE)

NGM Italia S.r.l.

Via L. Da Vinci, 7 – Ponticelli

56020 Santa Maria a Monte (Pi)

Informazioni sulla certificazione SAR (Specific Absorption Rate, tasso specifico di assorbimento)

I telefoni cellulari sono dei ricetrasmettitori radio. Sono progettati per non superare i limiti di esposizione alle onde radio raccomandati dalle linee guida internazionali. Queste linee guida sono state sviluppate da organizzazioni scientifiche internazionali indipendenti ICNIRP ed IEEE ed includono margini di sicurezza per assicurare protezione alle persone, indipendentemente dalla loro età e salute.

Il dispositivo in oggetto è conforme agli standard dell'Unione Europea (UE) che limitano l'esposizione delle persone alla radiofrequenze emesse da dispositivi di telecomunicazione e radio. Questi standard impediscono la vendita di dispositivi mobili che eccedono un livello di tasso specifico di assorbimento (denominato anche SAR) pari a 2,0 watt per chilogrammo di tessuto corporeo.

Durante il test, il livello SAR più elevato registrato è stato pari a 0,498 watt per chilogrammo [1,2]. Durante l'uso normale, il livello SAR effettivo potrebbe risultare molto inferiore, poiché il dispositivo è stato progettato per emettere solo l'energia a radiofrequenza necessaria che serve per trasmettere il segnale alla stazione base più vicina. Attraverso la gestione automatica della trasmissione a livelli di potenza inferiori laddove è possibile, il dispositivo riduce l'esposizione complessiva all'energia a radiofrequenza dei soggetti. La dichiarazione di conformità presente sul taglio in questione, dimostra la conformità di questo dispositivo alla direttiva R&TTE (European Radio & Terminal Telecommunications Equipment).

[1] I controlli sono stati effettuati in conformità alle direttive internazionali sui controlli.
[2] Per l'utilizzo vicino al corpo, questo modello di telefono è stato controllato ed è risultato conforme alle direttive per l'esposizione alle onde elettromagnetiche utilizzando accessori
