H-HOB 500 HTPSJ644MCWIFI - Cucina HOOVER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piano cottura a induzione da incasso
Marca	Hoover
Modello	H-HOB 500 HTPSJ644MCWIFI
Numero di fuochi	4 (di cui una zona flessibile)
Tipo di fuochi	Induzione
Dimensioni (L x P x H)	Circa 590 x 520 x 50 mm
Peso netto	Circa 10 kg
Alimentazione elettrica	220-240 V ~ / 380-415 V 3N~, 50/60 Hz
Potenza massima	7,0 kW (regolabile da 2,5 a 7,0 kW)
Funzioni principali	Boost, Zona flessibile, Timer, Pausa, Blocco, WiFi (Simply-Fy)
Sicurezza	Spegnimento automatico, Indicatore di calore residuo, Rilevamento pentola, Sicurezza bambini
Materiale della superficie	Vetroceramica
Pulizia	Acqua calda, raschietto per residui ostinati, prodotti speciali per vetroceramica
Consumo energetico	191 Wh/kg (media)
Riparabilità	Pezzi di ricambio disponibili tramite servizio post-vendita Hoover

Domande frequenti - H-HOB 500 HTPSJ644MCWIFI HOOVER

Quali tipi di pentole utilizzare su questo piano a induzione?

Utilizzare utensili ferromagnetici: acciaio smaltato, ghisa o acciaio inossidabile compatibile con induzione. Il fondo deve essere piatto e magnetico. Evitate alluminio, vetro o rame. Verificate con una calamita: se aderisce, la pentola è adatta.

Come pulire il piano in vetroceramica?

Scollegare prima l'apparecchio. Per le macchie leggere, utilizzare una spugna con acqua calda. Per i residui ostinati, un raschietto speciale per vetroceramica e aceto bianco. Non utilizzare mai un pulitore a vapore né prodotti abrasivi.

Cosa significano i codici errore E1 e E2?

E1 indica una tensione di alimentazione troppo alta, E2 una tensione troppo bassa. Verificate il vostro impianto elettrico. Dopo il ritorno alla normalità, ripristinate il piano premendo il pulsante Accensione/Spegnimento.

Come connettere il piano all'applicazione Simply-Fy?

Scaricate Simply-Fy sul vostro smartphone. Accendete il piano, premete il tasto Chef Function per 4 secondi finché « PA » lampeggia. Seguite le istruzioni dell'app per l'abbinamento WiFi.

Come attivare il blocco bambini?

Tenere premuti contemporaneamente i tasti « - » e « + » del timer per alcuni secondi. Il display mostra « LO ». Per disattivare, ripetere la stessa operazione per 4 secondi.

Cos'è la zona flessibile?

La zona flessibile può funzionare come un'unica grande zona (per padelle grandi o piastre per friggere) o come due zone indipendenti. Attivatela toccando il comando della zona flessibile. Utilizzate utensili di almeno 12 cm di diametro.

Come impostare il timer?

Accendete il piano, selezionate una zona. Toccate « + » sul timer, regolate il tempo con « + » o « - » (a scatti di 1 minuto o 10 minuti tenendo premuto). Il timer può spegnere automaticamente la zona o fungere da sveglia.

Il piano si spegne automaticamente, è normale?

Sì, è una funzione di sicurezza. A seconda del livello di potenza, il piano si spegne dopo 2, 4 o 8 ore. Se si rimuove una pentola, suona un segnale acustico e la zona si spegne dopo 2 minuti.

Posso usare pentole in alluminio?

No, l'alluminio non è ferromagnetico e non si riscalda su un piano a induzione. Solo gli utensili con fondo magnetico (acciaio, ghisa) sono compatibili. Il piano mostra « U » se la pentola non è adatta.

Qual è il consumo elettrico massimo?

La potenza massima è di 7,0 kW (regolabile tramite la funzione di gestione della potenza da 2,5 a 7,0 kW). Il consumo energetico medio è di 191 Wh per kg di alimenti cotti.

MANUALE UTENTE H-HOB 500 HTPSJ644MCWIFI HOOVER

Apponendo il marchio CE su questo prodotto dichiariamo, sotto la nostra diretta responsabilità, la conformità a tutte le normative europee in materia di sicurezza, salute e tutela dell'ambiente divulgate per questo particolare prodotto. Se necessario, le parti di questo elettrodomestico sono conformi a: REGOLAMENTO (CE) N° 1935/2004 su materiali ed articoli destinati ad entrare in contatto con gli alimenti.

Promemoria e Manutenzione di Sicurezza:

• AVVERTENZA: L'elettrodomestico e le sue parti accessibili diventano calde durante l'uso. Prestare attenzione ad evitare qualsiasi contatto con le resistenze di riscaldamento.
• Mantenere lontani dall'elettrodomestico i bambini di età inferiore agli 8 anni, a meno che non siano continuamente supervisionati.
• L'elettrodomestico può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, se supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprendono i rischi che derivano dall'uso dello stesso.
• I bambini non devono giocare con l'elettrodomestico.
• La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambini senza supervisione
• AVVERTENZA: La cottura senza sorveglianza su un piano di cottura in presenza di grasso o olio nella pentola può essere pericolosa, con rischio di incendi.
• NON cercare MAI di spegnere un incendio con acqua, bensì spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antifiamma.
• AVVERTENZA: Pericolo di incendio: non appoggiare nulla sulle superfici di cottura.
• AVVERTENZA: se la superficie è crepata, spegnere l'elettrodomestico per evitare la possibilità di elettrocuzioni.
  • Non utilizzare un getto di vapore per pulire l'elettrodomestico
• Oggetti metallici come coltelli, forchette, cucchiai o coperchi non devono essere posti sulla superficie del piano di cottura perché possono surriscaldarsi.
• Qualsiasi fuoriuscita deve essere rimossa dal coperchio prima dell'apertura. Prima di chiudere il coperchio lasciare raffreddare la superficie del piano di cottura.
• Dopo l'uso, spegnere la resistenza di riscaldamento del piano cottura con

il relativo comando. Mai fare affidamento sul rivelatore presenza pentole.

• Questo elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza separati.
• Il dispositivo di scollegamento deve essere incluso nel cablaggio fisso, in accordo con le normative relative al cablaggio.
• Le istruzioni riportano il tipo di cavo da utilizzare, tenendo in considerazione la temperatura della superficie posteriore dell'elettrodomestico.
• Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi.
• ATTENZIONE: Per evitare rischi causati da un involontario azzeramento dell'interruttore automatico, l'elettrodomestico non deve essere alimentato da un dispositivo di commutazione esterno, come ad esempio un temporizzatore, oppure essere collegato a un circuito che viene regolarmente acceso e spento dall'elettrodomestico.
• AVVERTENZA: Utilizzare unicamente protezioni per piani di cottura progettate dal produttore della cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancora protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte può provocare incidenti.
• Utilizzare sempre i recipienti di cottura adatti.
• Mettere sempre la pentola al centro del gruppo sul quale si sta effettuando la cottura.
• Non appoggiare nulla sul pannello di comando.
• Non utilizzare mai il piano di cottura come tagliere.
• Il dispositivo di scollegamento deve essere incluso nel cablaggio fisso, in accordo con le normative relative al cablaggio.
• Le istruzioni riportano il tipo di cavo da utilizzare, tenendo in considerazione la temperatura della superficie posteriore dell'elettrodomestico.
• Prima di chiudere il coperchio lasciare raffreddare la superficie del piano di cottura.
• ATTENZIONE: il processo di cottura deve essere supervisionato. Un processo di cottura breve deve essere supervisionato di continuo.

Gentile cliente,

Desideriamo ringraziarla per aver scelto il piano cottura a induzione Hoover. Ci auguriamo che possa funzionare correttamente per molti anni.

Legga attentamente questo manuale di istruzioni prima dell'uso e lo conservi con cura in un luogo sicuro per poterlo consultare in futuro in caso di necessità.

Introduzione al prodotto

Il piano cottura ad induzione si adatta a qualsiasi tipo di cottura, con le sue zone di cottura elettromagnetiche, i suoi comandi microcomputerizzati e le sue multifunzioni, rendendolo la scelta ideale per la famiglia di oggi.

Realizzato con materiali appositamente importati, il piano di cottura a induzione Hoover è estremamente facile da usare, resistente e sicuro.

Principio di funzionamento

Il piano di cottura a induzione è costituito da una bobina, una piastra riscaldante in materiale ferromagnetico e un sistema di controllo. La corrente elettrica genera un potente campo magnetico attraverso la bobina. Ciò produce un gran numero di vortici che a loro volta generano calore che viene poi trasmesso attraverso la zona di cottura al recipiente di cottura.

circuito magnetico piastra di vetroceramica

bobina ad induzione correnti indotte

Sicurezza

Installazione

Questo piano di cottura è stato progettato specificamente per uso domestico.

Nella sua costante ricerca di miglioramento dei propri prodotti, la società si riserva il diritto di modificare in qualsiasi momento qualsiasi aspetto tecnico, programma o aspetto estetico dell'elettrodomestico.

Protezione dal surriscaldamento

Un sensore tiene sotto controllo la temperatura nelle zone di cottura. Quando la temperatura supera un livello di sicurezza, la zona di cottura si spegne automaticamente.

Rilevamento di oggetti di piccole dimensioni o non magnetici

Quando una pentola di diametro inferiore a 80 mm, o un altro oggetto di piccole dimensioni (ad esempio coltello, forchetta, chiave) o una pentola non magnetica (ad esempio alluminio) è stato lasciato sul piano, si attiva un cicalino per circa un minuto, dopodiché il piano si mette automaticamente in standby.

Indicatore del calore residuo

Quando il piano di cottura è stato utilizzato per un certo periodo di tempo, rimane un dato calore residuo. La lettera "H" viene visualizzata per avvertirvi di rimanere a distanza.

• Protezione tramite autospegnimento

Un'altra caratteristica di sicurezza del piano a induzione è lo spegnimento automatico. Ciò si verifica quando si dimentica di spegnere una zona di cottura. I tempi di spegnimento predefiniti sono riportati nella tabella seguente:

Livello di potenza	La zona di riscaldamento si spegne automaticamente dopo
1~5 8 ore
6~10 4 ore
11~14 2 ore
15 1 ora

Quando la padella viene tolta dalla zona di cottura il riscaldamento si interrompe immediatamente e il piano si spegne dopo che il cicalino ha suonato per un minuto.

Avvertenza: I portatori di pacemaker cardiaco devono consultare un medico prima di usare il piano di cottura a induzione.

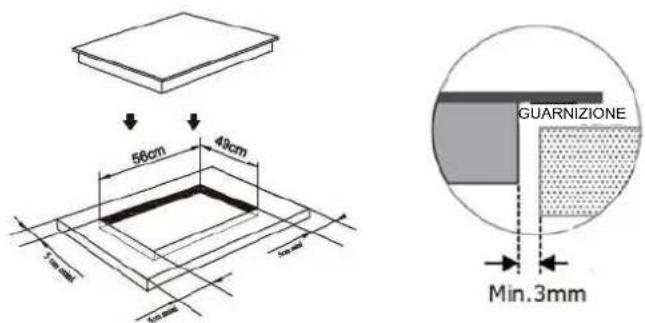

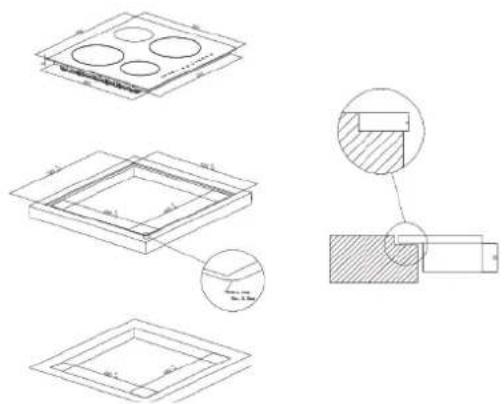

1. Tagliare la superficie di lavoro rispettando le misure indicate sul disegno.

Per l'installazione e l'uso è necessario lasciare uno spazio libero intorno al foro pari ad almeno 5 cm. Assicurarsi che lo spessore della superficie di lavoro corrisponda ad almeno 30 mm. Selezionare materiali per superfici di lavoro isolati e resistenti al calore (il legno e materiali simili fibrosi o igroscopici non devono essere utilizzati come materiali per superfici di lavoro se non impregnati) per evitare le scosse elettriche e le maggiori deformazioni causate dalle radiazioni di calore provenienti dal piano riscaldato. Come mostrato in Figura (1):

Nota: Tra i lati del piano di cottura e le superfici interne del piano di lavoro deve essere prevista una distanza di sicurezza pari ad almeno 3 mm.

Figura 1

Installazione a filo: fattibile solo se il forno non è installato sotto il banco

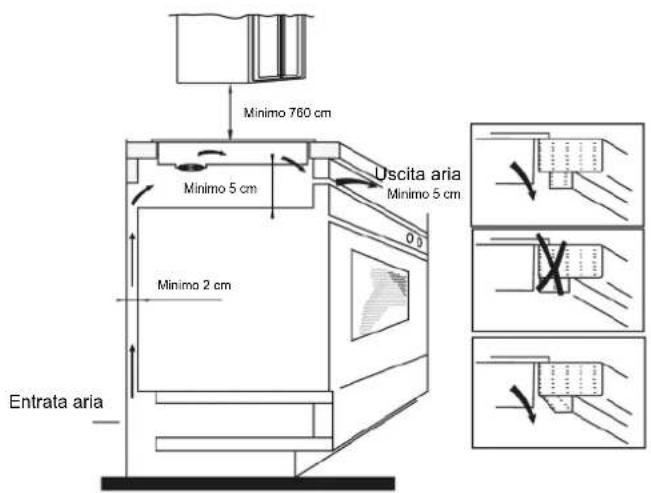

2. È essenziale che il piano cottura a induzione sia ben ventilato e che la presa e l'uscita dell'aria non siano ostruite.

Assicurarsi che il piano sia installato correttamente come mostrato in Figura 2.

Figura 2

N.B.: Tra il piano di cottura e l'eventuale elemento superiore deve essere prevista una distanza di sicurezza pari ad almeno 760 mm.

AVVERTENZA: Garantire una ventilazione adeguata

Assicurarsi sempre che il piano di cottura a induzione sia ben ventilato e che entrata ed uscita dell'aria non siano ostruite. Per evitare il contatto accidentale con la parte inferiore del piano di cottura surriscaldata o scosse elettriche inattese durante il funzionamento, è necessario inserire un inserto in legno, fissato con viti, ad una distanza minima di 50 mm dalla parte inferiore del piano di cottura. Seguire le istruzioni riportate di seguito.

Nota: All'esterno del piano sono presenti dei fori di ventilazione. Quando si posiziona il piano di cottura, È NECESSARIO assicurarsi che questi fori non siano ostruiti dal piano di lavoro.

Nota: Tenere presente che la colla che unisce il materiale plastico o legnoso al mobile deve resistere a temperature non inferiori a 150°C, per evitare lo sgancio dei rivestimenti. La parete posteriore, le superfici adiacenti e quelle circostanti devono quindi essere in grado di resistere ad una temperatura di 90°C.

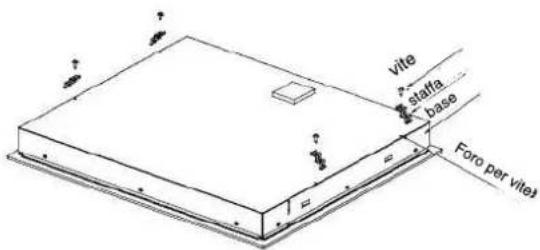

1. Fissare il piano cottura al piano di lavoro utilizzando le quattro staffe presenti sulla base. La posizione delle staffe può essere regolata in base allo spessore del piano.

Nota: In nessun caso le staffe possono toccare le superfici interne del piano di lavoro dopo il montaggio (vedi figura).

Avvertenze:

(1) L'installazione del piano a induzione deve essere eseguita da personale qualificato. Abbiamo i nostri installatori qualificati. Non tentare mai di riparare l'elettrodomestico da soli.
(2) Il piano cottura a induzione non deve essere installato sopra frigoriferi, congelatori, lavastoviglie o asciugabiancheria a tamburo.
(3) Il piano di cottura a induzione deve essere installato in modo da consentire un irraggiamento ottimale del calore.
(4) La parete e l'area sopra il piano di cottura devono essere in grado di resistere al calore.
(5) Per evitare danni, lo strato intermedio e l'adesivo devono essere resistenti al calore.
(6) Si sconsiglia l'utilizzo di una pulitrice a vapore.

4. Collegamento all'alimentazione

La presa deve essere collegata a un interruttore automatico unipolare in conformità con la relativa normativa. Il metodo di collegamento è illustrato nella Figura 3.

Tensione	Collegamento filo
380-415 V 3N~
	Nero	Marrone	Blu Giallo/verde
220-240 V~
	Nero e marrone		Blu Giallo/verde

Figura (3)

Se il cavo è danneggiato o richiede una sostituzione, tale attività deve essere svolta da un tecnico post-vendita utilizzando gli attrezzi appositi, per evitare qualsiasi tipo di incidente.

Se l'elettrodomestico è collegato direttamente all'alimentazione di rete è necessario montare un interruttore automatico omnipolare con uno spazio di almeno 3 mm tra i contatti.

L'installatore deve accertarsi che il collegamento elettrico sia corretto e che sia conforme alle normative di sicurezza.

Il cavo non deve essere piegato o schiacciato.

Il cavo deve essere controllato con regolarità e sostituito unicamente da un tecnico appositamente qualificato.

Nota: la superficie inferiore e il cavo di alimentazione del piano di cottura non sono accessibili dopo il montaggio.

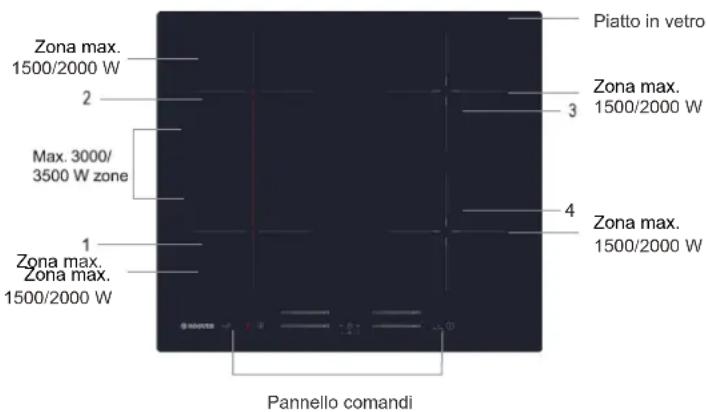

Diagramma del piano di cottura ad induzione:

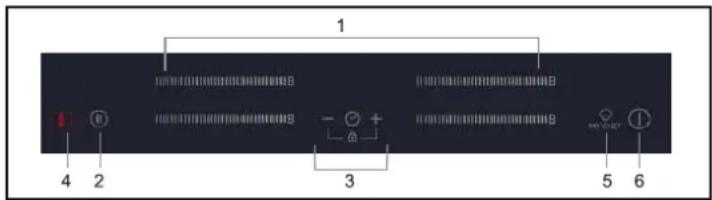

Schema del pannello di controllo

1. Tasti di comando della zona da scaldare
2. Controllo pausa
3. Controllo del timer / Blocco comandi
4. Controllo zona flessibile
5. Controllo funzione Chef
6. Tasto ON/OFF

Modo d'uso

Per iniziare la cottura

Toccare il tasto ON/OFF per tre secondi. Dopo l'accensione, l'avvisatore acustico si attiva una volta, tutti i display visualizzano "-" o "--", ad indicare che il piano di cottura ad induzione è in modalità standby.

Collocare una pentola apposita sulla zona di cottura che si vuole utilizzare.

- Accertarsi che il fondo della pentola e la superficie della zona di cottura siano puliti ed asciutti.

Toccare il comando del cursore della zona di riscaldamento e un indicatore accanto al tasto lampeggerà.

Selezionare una impostazione di riscaldamento toccando il comando del cursore

• Se entro 1 minuto non si sceglie un'impostazione di riscaldamento il piano di cottura ad induzione si spegnerà automaticamente. In questo caso sarà necessario ripartire dalla fase 1.
• L'impostazione di riscaldamento si può modificare in qualsiasi momento durante la cottura.

Se sul display compare il simbolo lampeggiante alternato all'impostazione di riscaldamento

Questo significa quanto segue:

• la pentola è stata collocata nella zona di cottura sbagliata, oppure
• la pentola che state utilizzando non è adatta per cottura a induzione, oppure
• la pentola è troppo piccola o non è centrata correttamente sulla zona di cottura.

Il piano non si riscalda se sulla zona di cottura non è stata

collocata una pentola adatta.

Il display si spegnerà automaticamente dopo 2 minuti se non viene posizionato un recipiente idoneo.

Per terminare la cottura

Toccare il comando di selezione della zona di riscaldamento che si intende spegnere.

Spegnere la zona di cottura toccando il cursore fino a "". Accertarsi che il display visualizzi "0".

Spegnere l'intero piano di cottura toccando il tasto a sfioro ON/OFF.

Prestare attenzione alle superfici calde

Verrà visualizzata una H per indicare quale zona di cottura è calda e non può essere toccata. Scompare quando la superficie si è raffreddata ad una temperatura di sicurezza. Può essere utilizzato anche come funzione di risparmio energetico se si desidera riscaldare ulteriori pentole, usando la piastra calda che è ancora surriscaldata.

Utilizzo della funzione boost

Attivazione della funzione boost:

Toccare il comando del cursore della zona da scaldare

Toccare il cursore verso "B". Accertarsi che il display visualizzi "B".

B

Cancellazione della funzione boost:

Toccare il comando del cursore della zona di riscaldamento nella quale si vuole eliminare la funzione boost.

Spegnere la zona di cottura toccando il cursore fino a "". Accertarsi che il display visualizzi "0".

• La funzione può operare in qualsiasi zona di cottura.
- La zona di cottura ritorna all'impostazione originale dopo 5 minuti.
- Se l'impostazione di calore originale è pari a 0, ritorna a 9 dopo 5 minuti.

AREA FLESSIBILE

• Questa area può essere utilizzata come zona singola o come due zone diverse, a seconda delle esigenze di cottura.
• L'area libera è formata da due induttori indipendenti che possono essere azionati separatamente.

Come zona grande

1. Per attivare l'area libera come singola zona grande, toccare il comando dell'area flessibile.

1. Come zona grande, suggeriamo l'utilizzo come segue: Recipienti di cottura: Recipienti di cottura con diametro 250 mm o 280 mm (sono accettabili recipienti di cottura quadrati e ovali)

Non si consiglia un uso diverso da quello delle tre operazioni sopra indicate in quanto ciò potrebbe influenzare il riscaldamento dell'elettrodomestico

Come due zone indipendenti

Per usare l'area flessibile come due zone diverse, ci sono due possibilità di riscaldamento.

(a) Mettere la pentola sul lato destro superiore o sul lato destro inferiore della zona flessibile.

(b) Mettere due pentole su entrambi i lati della zona flessibile.

Avvertenza: Assicurarsi che la pentola sia più grande di 12 cm.

Blocco dei comandi

• I comandi si possono bloccare per evitare un uso involontario (ad esempio accensione involontaria delle zone di cottura da parte di bambini).
• Quando i comandi sono bloccati, sono tutti disabilitati tranne il tasto ON/OFF.

Per bloccare i comandi

1. Tenere premuti contemporaneamente il timer "e il timer " + per un breve periodo di tempo.
2. L'indicatore sul timer riporta "Lo" (basso).

Per sbloccare i comandi

Tenere premuti contemporaneamente il timer " " e il timer

" + per un breve periodo di tempo.

Quando il piano di cottura è in modalità blocco, tutti i comandi sono disabilitati ad esclusione di quello ON/OFF ⓘ; si può sempre spegnere il piano di cottura a induzione con il comando ON/OFF ⓘ in caso di emergenza, ma prima si dovrà sbloccarlo nel successivo funzionamento.

Modalità Pausa

• È possibile interrompere il riscaldamento invece di spegnere il piano di cottura.
• Quando si entra in modalità Pausa, tutti i comandi escluso quello ON/OFF sono disabilitati.

Per entrare in modalità pausa

1. Toccare il comando pausa "!!
2. Tutti gli indicatori mostrano "11"

Per uscire dalla modalità pausa

1. Toccare il comando pausa.

Quando il piano di cottura è in modalità pausa, tutti i comandi sono disabilitati ad esclusione di quello ON/OFF ⓘ, si può sempre spegnere il piano di cottura a induzione con il comando ON/OFF ⓘ caso di emergenza. Il piano di cottura si spegnerà dopo 10 minuti se non si esce dalla modalità pausa.

Funzione gestione potenza

• È possibile impostare un livello massimo di assorbimento per il piano di cottura a induzione scegliendo varie gamme di potenza.
• I piani di cottura a induzione possono limitarsi automaticamente per lavorare ad un livello di potenza inferiore, in modo da evitare i rischi di sovraccarico.

Come entrare nella Funzione Gestione Potenza

Accendere il piano di cottura, premere contemporaneamente il tasto funzione Chef e il timer "＋

L'indicatore del timer mostra "P5", che corrisponde al livello di potenza 5. La modalità di default è pari a 7,0 kW.

Per passare ad un altro livello

premere +/- del timer

Ci sono 5 livelli di potenza, da "P1" a "P5", l'indicatore del timer ne mostrerà uno.

"P1": la potenza massima è pari a 2,5 kW.
"P2": la potenza massima è pari a 3,5 kW.
"P3": la potenza massima è pari a 4,5 kW.
"P4": la potenza massima è pari a 5,5 kW.
"P5": la potenza massima è pari a 7,0 kW.

Conferma e Uscita dalla Funzione di Gestione Potenza

Premere contemporaneamente il comando funzione Chef e Timer

"per la conferma.

A questo punto il piano di cottura si spegne.

Controllo timer

Il timer si può utilizzare in due modi diversi:

- Si può utilizzare come contaminuti. In questo caso, il timer non spegne alcuna zona di cottura quando il tempo impostato è attivo.

- È possibile impostarlo per spegnere una o due zone di cottura allo scadere del tempo impostato.

Il tempo massimo del timer è 99 minuti.

a) Utilizzo del timer come contaminuti

Se non viene selezionata nessuna zona di cottura

Accertarsi che il piano di cottura sia acceso. Nota: si può utilizzare il contaminuti anche se non è stata selezionata alcuna zona di cottura.

Toccare "+" sui comandi del timer. L'indicatore del contaminuti inizia a lampeggiare e il timer del display visualizza "10".

Impostare il tempo toccando i tasti "-" o "+" del timer. Consiglio: Usare il tasto a sfioro "-" o "+" del timer una volta per diminuire o aumentare il valore di un minuto. Tenere premuto il tasto a sfioro "-" o "+" del timer, il tempo diminuisce o aumenta di 10 minuti.

Utilizzando i tasti "-" e "+" insieme, il timer si cancella ed il display dei minuti visualizza "00".

Dopo aver impostato il tempo il conteggio inizierà immediatamente. Il display visualizza il tempo restante e l'indicatore del timer lampeggia per 5 secondi.

L'avvisatore acustico si attiva per 30 secondi e l'indicatore del timer visualizza "-" al termine del tempo impostato.

Modo d'uso

b) Impostazione del timer per spegnere una o più zone di cottura

Impostare una zona

Toccare il comando del cursore della zona da scaldare

Impostare il tempo toccando i tasti "-" o "+" del timer.

Consiglio: Usare il tasto a sfioro "-" o "+" del timer una volta per diminuire o aumentare il valore di un minuto.

Tenere premuto il tasto a sfioro "-" o "+" del timer, il tempo diminuisce o aumenta di 10 minuti.

Utilizzando i tasti "-" e "+" insieme, il timer si cancella ed il display dei minuti visualizza "00".

Dopo aver impostato il tempo il conteggio inizierà immediatamente. Il display visualizza il tempo restante e l'indicatore del timer lampeggia per 5 secondi. NOTA: Il puntino rosso a fianco dell'indicatore del livello di potenza si accende ad indicare che la zona è stata selezionata.

Allo scadere del periodo di tempo impostato nel timer, la zona di cottura corrispondente si spegnerà automaticamente.

Le altre zone di cottura continueranno a funzionare se erano state accese in precedenza.

Per impostare più zone:

Le operazioni per impostare più zone sono simili a quelle per impostare una zona sola. Quando si imposta l'ora per più zone di cottura contemporaneamente sono attivi i punti decimali delle relative zone. Il display dei minuti visualizza il timer dei minuti. Il puntino della zona corrispondente lampeggia. Vedere la visualizzazione sottostante:

1. 111111111 (impostato a 15 minuti)

2. 11111111 (impostato a 45 minuti)

Allo scadere del periodo di tempo impostato nel timer la zona di cottura corrispondente si spegnerà. Poi verrà visualizzato nuovamente il timer dei minuti e il puntino della zona corrispondente lampeggerà.

(impostato a 30 minuti)

Toccare il comando della zona di riscaldamento, e nell'indicatore del timer verrà visualizzato il timer corrispondente.

Toccare il comando del cursore della zona di riscaldamento per cui si vuole annullare il timer.

Utilizzando i tasti "-" e "+" insieme, il timer si cancella ed il display dei minuti visualizza "00".

Tempi di funzionamento di default

L'autospegnimento è una funzione di sicurezza per il piano di cottura a induzione. Si attiva automaticamente ogni volta che si dimentica acceso il piano di cottura. I tempi di funzionamento di default per i vari livelli di intensità di potenza sono indicati sulla tabella che segue:

Livello di potenza	1	2	3	4	5	6	7	8	9
Timer di funzionamento di default (ore)	8	8	8	4	4	4	2	2	2

Quando la pentola viene rimossa il piano di cottura a induzione smette immediatamente di riscaldarsi e si spegne automaticamente dopo due minuti.

Le persone portatrici di pacemaker possono utilizzare questo elettrodomestico solo sotto il controllo del proprio medico.

Funzione Chef

Prima di tutto, scaricare Simply-Fy e installarlo sul proprio dispositivo portatile. Quindi registrare il piano di cottura a induzione.

Per maggiori dettagli si rimanda all'allegato.

Modo d'uso

Per effettuare l'accoppiamento tra piano cottura e APP utilizzare la seguente procedura:

Premere per 4 secondi il tasto di Funzione Chef.

Trascorsi i 4 secondi, la cifra del TIMER inizia a lampeggiare con la dicitura PA e inizia il processo di accoppiamento.

Quando il Wi-Fi è acceso: compare un punto sul lato destro del LED

Quando il Wi-Fi è spento: Non compare nessun punto

Come impostare la funzione Chef

Impostare i parametri della funzione Chef su Simply-Fy e inviare il comando al piano di cottura.

Se il piano di cottura riceve il comando di Simply-Fy, il piano di cottura emetterà un segnale acustico per 2 volte e lampeggerà in cicli di 1 secondo di accensione e 1 secondo di spegnimento.

Se si desidera interrompere la funzione Chef, impostare la potenza delle zone su "0" o spegnere il piano cottura.

Selezione dei recipienti di cottura

Padella in ferro per frittura con olio

Pentola in acciaio inox

Padella in ferro

Bollitore in ferro

Bollitore in acciaio inox

Utensili da cucina smaltati

Piastra di ferro

È possibile disporre di più recipienti di cottura diversi tra loro

1. Questo piano a induzione è in grado di identificare una varietà di recipienti di cottura, che è possibile testare con uno dei seguenti metodi:

Appoggiare il recipiente di cottura sulla zona di cottura. Se la zona di cottura corrispondente visualizza un livello di potenza, il recipiente è adatto. Se lampeggia "U" il contenitore non è adatto all'uso con il piano cottura a induzione.

1. Tenere un magnete verso il recipiente. Se il magnete viene attratto dal recipiente, questo è adatto all'uso con il piano cottura a induzione.

N.B.: Il fondo del recipiente deve contenere materiale magnetico.

Deve avere un fondo piatto con un diametro corrispondente alla tabella 1 sotto riportata.

1. Utilizzare solo recipienti di cottura ferromagnetici realizzati in acciaio smaltato, ghisa o acciaio inossidabile, ma compatibili con la cottura a induzione

2. Utilizzare delle padelle nelle quali il diametro della zona ferromagnetica (base della padella) rientri nelle dimensioni della tabella sottostante. (Tabella 1)

- Se si utilizzano pentole più piccole, le prestazioni di cottura possono essere influenzate

- Se si utilizzano pentole con un diametro minore rispetto a quello indicato nella tabella 1, le padelle potrebbero non venire rilevate

A seconda delle dimensioni della zona, si possono utilizzare pentole con diametri diversi, come indicato nella figura sottostante:

1. Se la parte ferromagnetica copre solo parzialmente la base della pentola, si riscalda unicamente la zona ferromagnetica mentre il resto della base può non raggiungere una temperatura sufficiente per la cottura.

1. Se la zona ferromagnetica non è omogenea, ma presenta altri materiali quali ad esempio l'alluminio, ciò può influire sul riscaldamento e sul rilevamento della padella.

Se la base della padella è simile alle figure sottostanti, la padella potrebbe non venire rilevata.

	Diametro base dei recipienti di cottura a induzione
Zona di cottura	Minima Massima
1 e 2	140	180
3 e 4	140	180
Zona flessibile	250	395*180

Promemoria e Manutenzione di Sicurezza:

Utilizzare un interruttore pneumatico di protezione dell'alimentazione.

Solo per uso interno.

Non lavare mai direttamente con acqua il piano cottura a induzione.

Non conservare detergenti o materiali infiammabili sotto il piano di cottura.

Aprire sempre i contenitori sigillati, come le lattine, prima di riscaldarli, altrimenti potrebbero esplodere.

Quando una zona di cottura è in funzione da molto tempo, la superficie rimane calda per un po' di tempo, quindi non toccare la superficie ceramica.

Di tanto in tanto controllare che nulla (ad es. vetro, carta, ecc.) ostruisca la presa d'aria sotto il piano a induzione.

Non appoggiare sul piano di cottura oggetti metallici come coltelli, forchette, cucchiai o coperchi in quanto possono surriscaldarsi.

Non usare mai il piano cottura a induzione vicino ad un altro elettrodomestico che genera una temperatura elevata, come un fornello a gas o un riscaldatore a paraffina.

Non far mai lavorare la piastra ad induzione senza cibo al suo interno, altrimenti le sue prestazioni operative potrebbero essere compromesse e potrebbe verificarsi un pericolo.

Se la superficie del piano di cottura presenta crepe, spegnere l'elettrodomestico per evitare la possibilità di elettrocuzioni.

Non collocare recipienti ruvidi o irregolari sul piano di cottura, poiché potrebbero danneggiare la superficie ceramica.

Pulire regolarmente il piano di cottura a induzione per evitare che corpi estranei penetrino nel ventilatore e impediscano il corretto funzionamento dell'elettrodomestico.

Tenere bambini o persone inferme lontano dall'elettrodomestico. Non lasciatelo mai usare senza sorveglianza.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal nostro servizio di assistenza o da un'altra persona qualificata.

Questo elettrodomestico non è da intendersi adatto all'uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo all'uso dell'elettrodomestico da una persona responsabile della loro sicurezza.

I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'elettrodomestico.

SMALTIMENTO: Non smaltire questo prodotto come rifiuto urbano indifferenziato. È necessaria una raccolta speciale di tali rifiuti per sottoporli ad un trattamento speciale.

Questo elettrodomestico dispone di contrassegno ai sensi della Direttiva Europea 2002/96/CE in materia di Rifiuti di apparecchiature elettriche e elettroniche - RAEE (Waste Electrical and Electronic Equipment - WEEE).

Il corretto smaltimento di questo elettrodomestico permette di evitare possibili danni all'ambiente e alla salute dell'uomo.

Il simbolo sul prodotto indica che non può essere trattato come normale rifiuto domestico. Deve essere consegnato ad un punto di raccolta appropriato per il riciclaggio di dispositivi elettrici ed elettronici.

Questo elettrodomestico richiede uno smaltimento specializzato. Per ulteriori informazioni relative al trattamento, al recupero ed al riciclaggio di questo prodotto, si consiglia di contattare il proprio comune, il proprio servizio di smaltimento rifiuti domestici o il negozio presso il quale è stato acquistato.

Per informazioni più dettagliate relative al trattamento, al recupero ed al riciclaggio di questo prodotto, si consiglia di contattare il proprio ufficio comunale, il proprio servizio di smaltimento rifiuti domestici o il negozio presso il quale è stato acquistato il prodotto.

Pulizia e manutenzione

La superficie del piano ad induzione può essere facilmente pulita nel seguente modo:

Tipo di sporcizia	Metodo di pulizia	Materiali per la pulizia
Leggero	Immergere in acqua calda e asciugare	Spugna
Anelli e depositi di calcare	Applicare l'aceto bianco sulla zona, strofinare con un panno morbido o utilizzare un prodotto disponibile in commercio	Adesivo speciale per vetroceramica
Dolci contenenti zuccheri, alluminio fuso o materie plastiche	Utilizzare un raschietto speciale per la vetroceramica per rimuovere i residui (un prodotto al silicone è il più consigliato)	Adesivo speciale per vetroceramica

N.B.: Scollegare l'alimentazione elettrica prima di effettuare la pulizia.

Display di anomalie e controllo

In caso di anomalie, il piano a induzione passa automaticamente alla modalità di protezione e visualizza uno dei seguenti codici:

Codice di guasto	Problema Cosa fare
Recupero automatico
E1	La tensione di alimentazione è superiore alla tensione nominale.	Verificare se l'alimentazione elettrica è corretta.L'accensione dopo l'alimentazione è normale.
E2	La tensione di alimentazione è inferiore alla tensione nominale.
E3	Alta temperatura del sensore della piastra in ceramica. (1#)	Attendere che la temperatura della piastra in ceramica ritorni normale.Toccare il tasto "ON/OFF" per riavviare l'unità.
E4	Alta temperatura del sensore della piastra in ceramica. (2#)
E5	Alta temperatura del sensore IGBT. (1#)	Attendere che la temperatura del sensore IGBT ritorni normale. Toccare il tasto "ON/OFF" per riavviare l'unità.Controllare se la ventola funziona regolarmente;in caso contrario, sostituirla.
E6	Alta temperatura del sensore IGBT. (2#)
Nessun recupero automatico
F3/F6	Guasto del sensore di temperatura della piastra in ceramica - cortocircuito. (F3 per 1#, F6 per 2#)	Controllare il collegamento o sostituire il sensore di temperatura della piastra in ceramica.
F4/F7	Guasto del sensore di temperatura della piastra in ceramica - circuito aperto. (F4 per 1#, F7 per 2#)
F5/F8	Guasto del sensore di temperatura della piastra in ceramica - non valido. (F5 per 1#, F8 per 2#)
F9/FA	Anomalia del sensore di temperatura IGBT.(cortocircuito/circuito aperto per 1#)	Sostituire la scheda di alimentazione.
FC/FD	Anomalia del sensore di temperatura IGBT.(cortocircuito/circuito aperto per 2#)

Guasto	Problema	Soluzione A	Soluzione B
Il LED non si accende quando l'unità è collegata.	Mancanza di alimentazione. Verificare che la spina sia ben fissata alla presa e che questa sia funzionante.
	La scheda di alimentazione accessoria e la scheda del display hanno un guasto nel collegamento.	Controllare il collegamento.
	La scheda di alimentazione accessoria è danneggiata.	Sostituire la scheda di alimentazione accessoria.
	La scheda del display è danneggiata.	Sostituire la scheda del display.
Alcuni pulsanti non funzionano, oppure il display a LED non è normale.	La scheda del display è danneggiata.	Sostituire la scheda di alimentazione.
L'indicatore del modo di cottura si accende, ma il riscaldamento non si avvia.	Alta temperatura del piano di cottura.	La temperatura ambiente può essere troppo alta. La presa d'aria o la ventilazione d'aria possono essere bloccate.
	C'è qualcosa che non funziona nella ventola.	Controllare se la ventola funziona regolarmente; in caso contrario, sostituirla.
	La scheda di alimentazione è danneggiata.	Sostituire la scheda di alimentazione.
Il riscaldamento si arresta improvvisamente durante il funzionamento e sul display lampeggia "u".	Il tipo di pentola è sbagliato. Utilizzare il recipiente appropriato (fare riferimento al manuale di istruzioni).	Il circuito di rilevamento delle pentole è danneggiato, sostituire la scheda di alimentazione.
	Il diametro del recipiente è troppo piccolo.
	Il fornello si è surriscaldato;	L'unità è surriscaldata. Attendere che la temperatura ritorni normale. Premere il tasto "ON/OFF" per riavviare l'unità.
Le zone di riscaldamento dello stesso lato (come la prima e la seconda zona) visualizzerebbero "u".	La scheda di alimentazione e la scheda del display hanno un guasto nel collegamento;	Controllare il collegamento.
	La scheda del display della parte di comunicazione è danneggiata.	Sostituire la scheda del display.
	La scheda principale è danneggiata.	Sostituire la scheda di alimentazione.
Il motore della ventola ha un suono strano.	Il motore della ventola è danneggiato.	Sostituire la ventola.

La tabella sopra riportata mostra come valutare e controllare i guasti più comuni.

Non smontare l'elettrodomestico da soli, altrimenti si potrebbe danneggiare il piano cottura a induzione.

Parametro	Specifiche
Standard Wireless	802.11b/g/n
Range di frequenze	2,412 GHz - 2,484 GHz
Potenza massima di trasmissione:	+16 +_ 2 dBm
Sensibilità massima di ricezione	-87 dBn
Canale	13 canali

Informazioni sui prodotti per apparecchiature collegate in rete
Consumo energetico del prodotto in standby di rete se tutte le porte di rete cablate sono collegate e tutte le porte di rete wireless sono attive:	2W
Come attivare la porta di rete wireless:	Se il piano cottura è stato registrato con l'APP, accendere il piano di cottura per attivare la porta di rete wireless.
Come disattivare la porta di rete wireless:	Se il piano cottura è stato registrato con l'APP, spegnere il piano di cottura per disattivare la porta di rete wireless. Se il piano cottura non è stato registrato con l'APP, la porta di rete wireless sarà disattivata anche se il piano di cottura è acceso

Servizio Clienti

Se si dovesse verificare un guasto, prima di contattare il servizio post-vendita, procedere come segue:

• Verificare il corretto collegamento dell'elettrodomestico
• Leggere la tabella dei guasti e del display riportata sopra

Se non si riesce ancora a risolvere il problema, spegnere l'elettrodomestico, non tentare di smontare e chiamare

il Servizio Post Vendita.

Dichiarazione speciale

Il contenuto di questo manuale è stato attentamente controllato. Tuttavia, l'azienda non può essere ritenuta responsabile per eventuali errori di stampa o omissioni.

Inoltre, qualsiasi modifica tecnica può essere inclusa in una versione riveduta del manuale senza preavviso. L'aspetto e il colore dell'elettrodomestico possono differire da quelli indicati nel presente manuale.

Informazione prodotto per piani di cottura elettrici conformi al Regolamento della Commissione (UE) n° 66/2014
		Posizione Simbolo Valore			Unità di misura
Identificativo del modello				HTPSJ644MCWIFI
Tipologia di piano cottura:				Piano cottura elettrico
Numero di zone e/o aree di cottura	zone 4
	aree
Tecnologia di riscaldamento (zone di cottura a induzione e aree di cottura a induzione, zone di cottura radianti, piastre metalliche)	Zone di cottura a induzione X
	Aree di cottura con cottura a induzione
	zone di cottura radianti
	piastre metalliche
Per zone o aree di cottura circolari: diametro dell'area utile della superficie per zona di cottura a riscaldamento elettrico, arrotondata ai 5 mm più vicini		Posteriore sinistra	∅	18,0	cm
		Posteriore centrale	∅ cm
		Posteriore destra	∅	18,0	cm
		Centrale sinistra	∅ cm
		Centrale centrale	∅ cm
		Centrale destra	∅ cm
		Anteriore sinistra	∅	18,0	cm
		Anteriore centrale	∅ cm
		Anteriore destra	∅	18,0	cm
Per le zone o le aree di cottura non circolari: lunghezza e larghezza della superficie utile per ciascuna zona di cottura elettrica, arrotondata ai 5 mm più vicini		Posteriore sinistra	w		cm
		Posteriore centrale	w		cm
		Posteriore destra	Lw		cm
		Centrale sinistra	w cm
		Centrale centrale	Lw		cm
		Centrale destra	w cm
		Anteriore sinistra	Lw		cm
		Anteriore centrale	w		cm
		Anteriore destra	w cm
Consumo energetico per zona o area di cottura calcolato al kg		Posteriore sinistra	EC electric cooking	192,8	Peso/kg
		Posteriore centrale	EC electric cooking		Peso/kg
		Posteriore destra	EC electric cooking	193,3	Peso/kg
		Centrale sinistra	EC electric cooking		Peso/kg
		Centrale centrale	EC electric cooking		Peso/kg
		Centrale destra	EC electric cooking		Peso/kg
		Anteriore sinistra	EC electric cooking	200,3	Peso/kg
		Anteriore centrale	EC electric cooking		Peso/kg
		Anteriore destra	EC electric cooking	177,6	Peso/kg
Consumo energetico del piano cottura calcolato per kg			EC electric hob	191	Peso/kg
Norma applicata: EN 60350-2 Apparecchi di cottura elettrici per uso domestico - Parte 2: Piani cottura - Metodi di misurazione delle prestazioni
Consigli per il risparmio energetico:Per ottenere la massima efficienza dal piano di cottura, posizionare la pentola al centro della zona di cottura.L'utilizzo di un coperchio riduce i tempi di cottura e risparmia energia trattenendo il calore.Ridurre al minimo la quantità di liquido o grasso per diminuire i tempi di cottura.Iniziare la cottura con temperatura elevata, quindi ridurla quando il cibo si è riscaldato.Utilizzare pentole con diametro corrispondente al grafico della zona selezionata.
Queste informazioni sono da considerarsi parte integrante del libretto di uso e manutenzione dell'elettrodomestico
