MANUALE UTENTE Cucinata Klarstein

Piano cottura a induzione

10034503

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Scheda informativa del prodotto 62

Avvertenze di sicurezza 63

Note sull`utilizzo e sulla manutenzione 64

Funzionamento 66

Elementi di controllo 67

Utilizzare la zona di cottura piccola 68

Utilizzare la zona di cottura grande 69

Scelta delle stoviglie 71

Pulizia e manutenzione 72

Correzione degli errori 73

Avviso di smaltimento 74

Produttore e importatore (UK) 74

DATI TECNICI

Numero articolo 10034503
Alimentazione 220-240 V ~ 50/60 Hz
Consumo energetico 3100 W (1800 W + 1300 W)
Temperatura impostabile 60-240 °C
Timer 1-180 minuti

SCHEDA INFORMATIVA DEL PRODOTTO

	Simbolo Valore Unità
Numero di riconoscimento del modello	10034503
Tipo di piano cottura	Piano cottura mobile
Numero di zone e/o aree di cottura		2
Tecnologia di riscaldamento (zone di cottura a induzione e aree di cottura, zona di cottura radiante, piastre solide)	Piano di cottura a induzione
Per zone o aree di cottura circolari: il diametro dell'area utile per ogni zona di cottura riscaldata elettricamente, arrotondato sui 5 mm più prossimi	∅	Sinistra Destra	1919	cm
Per zone o aree di cottura non circolari: lunghezza e larghezza dell'area utile per ogni zona di cottura riscaldata elettricamente, arrotondato sui 5 mm più prossimi	LA	N/DN/D		cm
Consumo energetico per zona o area di cottura calcolato per kg	ECPiano di cottura elettrico	Sinistra Destra	188,0191,5	Wh/kg
Consumo energetico per il piano cottura calcolato per kg	ECPiano di cottura elettrico	189,8 Wh/kg

AVVERTENZE DI SICUREZZA

Pericolo di scosse elettriche

• Staccare la spina dalla presa prima di effettuare la riparazione o la manutenzione.
• La connessione a un impianto di messa a terra è obbligatoria e necessaria.
• Le modifiche al sistema di cablaggio elettrico devono essere eseguite esclusivamente da un elettricista qualificato.
• La mancata osservanza delle istruzioni può provocare scosse elettriche o morte.

ATTENZIONE

Pericolo di infortuni! I bordi del piano cottura sono affiliati. Prestare la massima attenzione per evitare il pericolo di infortuni.

Avvertenze generali di sicurezza

• Leggere attentamente questo manuale prima di installare e / o di utilizzare il dispositivo.
  • Non posizionare mai materiali o prodotti infiammabili sul piano cottura.
• Consegnare il manuale alla persona che installa il dispositivo in quanto ciò potrebbe far risparmiare i costi di installazione.
• Questo dispositivo deve essere installato in conformità con le istruzioni di questo manuale per evitare danni a cose e persone.
• Questo dispositivo deve essere installato e collegato a terra da un tecnico qualificato.
• Questo dispositivo deve essere collegato a un circuito dotato di un interruttore di isolamento che consente la disconnessione completa dall'alimentazione elettrica.
• L'installazione errata del dispositivo comporta la perdita della garanzia.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Il dispositivo non è un giocattolo. La pulizia e la manutenzione del piano cottura non devono mai essere eseguite dai bambini senza essere sorvegliati.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio clienti o da un tecnico qualificato per evitare danni alle cose e / o alle persone.

• Per ridurre il rischio di scosse elettriche, spegnere immediatamente il dispositivo se la superficie (superficie del piano cottura in vetroceramica o materiale simile che protegge le parti conduttrici) presenta delle crepe.

• Non posizionare sul piano cottura oggetti metallici, come coltelli, forchette, cucchiai e pentole, poiché potrebbero surriscaldarsi.
  • Non utilizzare un pulitore a vapore per pulire il piano cottura.
• Il dispositivo non deve essere utilizzato con un timer esterno o con un telecomando separato.
• Non lasciare il dispositivo incustodito durante l'uso. Anche in caso di un breve utilizzo, il dispositivo deve essere sorvegliato in modo permanente.
• Non lasciare mai il dispositivo incustodito durante l'uso in particolar modo in caso di cottura con olio o grasso poiché ciò può comportare il pericolo di incendio. Non tentare mai di spegnere il fuoco con acqua! Spegnere il dispositivo e coprire le fiamme con una coperta antifiamma o con un coperchio.

AVVERTENZA

Pericolo di incendio! Non posizionare oggetti sul piano cottura ad induzione ad eccezione di pentole e padelle.

NOTE SULL\` UTILIZZO E SULLA MANUTENZIONE

Pericolo di scosse elettriche

• Non utilizzare mai un piano cottura rotto o con crepe. Nel caso in cui la superficie del piano cottura si danneggiasse (crepe o rottura), spegnerlo immediatamente tramite l'interruttore principale (presa a muro) e contattare un tecnico qualificato.
• Spegnere sempre il piano cottura prima di eseguire la pulizia o la manutenzione.
• La mancata osservanza delle istruzioni può provocare il pericolo di scosse elettriche o la morte.

Rischi per la salute

• Questo dispositivo è conforme agli standard per la sicurezza elettromagnetica.
• Le persone con pacemaker o altri impianti elettrici (come ad esempio le pompe per insulina) devono rivolgersi al proprio medico o al produttore dell'impianto prima di utilizzare il dispositivo per assicurarsi che i loro impianti non interferiscano con il campo elettromagnetico del piano cottura.
• La mancata osservanza delle istruzioni può provocare la morte.

ATTENZIONE

Pericolo di ustioni! Durante l'uso i componenti accessibili all'utente diventano molto caldi e possono causare ustioni. Prestare attenzione che nessuna parte del corpo, indumenti o altri materiali, ad eccezione degli utensili da cucina, non vengano a contatto con la piastra fino a quando questa non si è completamente raffreddata.

• Tenere i bambini lontano dal piano cottura a induzione.
• Le impugnature della pentola possono diventare molto calde durante l'uso: non toccarle. Assicurarsi inoltre che le impugnature non si trovino direttamente sopra la piastra accesa e che siano fuori dalla portata dei bambini.
• La mancata osservanza delle istruzioni può provocare ustioni e scottature.

AVVERTENZA

Pericolo di infortuni! Prestare attenzione alla lama affilata del raschietto del piano cottura quando si rimuove il coperchio di sicurezza. Prestare la massima attenzione durante l'uso. Conservare sempre il raschietto del piano cottura con il coperchio di sicurezza inserito e tenerlo fuori dalla portata dei bambini. La mancata osservanza delle istruzioni può provocare infortuni e tagli.

Avvertenze di sicurezza generali

• Non lasciare mai il dispositivo incustodito durante l'uso. Tenere presente che cuocere gli alimenti a lungo può comportare la formazione di fumo e che gli schizzi di grasso potrebbero incendiarsi.
• Non utilizzare mai il dispositivo come superficie di lavoro e non poggiare oggetti su di esso.
  • Non lasciare mai oggetti o altri utensili sul dispositivo.
• Non posizionare oggetti magnetizzabili (come carte di credito, schede di memoria) o dispositivi elettronici (ad es. computer, lettori MP3) vicino al dispositivo, poiché potrebbero essere influenzati dal campo elettromagnetico.
• Non utilizzare mai il dispositivo per riscaldarsi o come riscaldamento per la stanza.
• Spegnere le piastre e il piano cottura dopo l'uso come descritto in questo manuale (ad esempio, utilizzando i comandi touch). Non fare affidamento sulla funzione di rilevamento della pentola.
• Prestare attenzione che i bambini non giochi con il dispositivo, che non si siedano e non si arrampichino su di esso.

• Per motivi di sicurezza, non conservare oggetti nei pensili sopra il dispositivo. I bambini potrebbero arrampicarsi di nascosto sul dispositivo e infortunarsi seriamente a causa della caduta di oggetti.

• I bambini o le persone con capacità mentali ridotte devono essere istruiti da una persona responsabile della loro sicurezza per quanto riguarda l'uso del dispositivo per essere certi che utilizzino il dispositivo senza mettere in pericolo se stessi o gli altri.

• Non riparare o sostituire nessuno dei componenti del dispositivo, a meno che ciò non sia esplicitamente menzionato nel presente manuale. Tutti gli altri lavori di riparazione e di manutenzione devono essere effettuati da un elettricista qualificato.
• Non far cadere oggetti pesanti sul piano cottura e non poggiare oggetti pesanti su di esso.
  • Non appoggiarsi sul piano cottura.
• Non utilizzare pentole con angoli appuntiti. Inoltre sollevare sempre la pentola per evitare di graffiare il piano cottura.
• Non usare spazzole metalliche o detergenti aggressivi per evitare di graffiare il piano cottura.
• Questo dispositivo è per un uso in ambienti domestici e simili, come ad esempio le cucine per il personale di negozi, uffici e di altri ambienti di lavoro e per gli ospiti di hotel, motel e bed & breakfast.
• Non toccare mai le piastre a mani nude durante l'uso.
• I bambini di età inferiore a 8 anni non devono avvicinarsi al dispositivo.

FUNZIONAMENTO

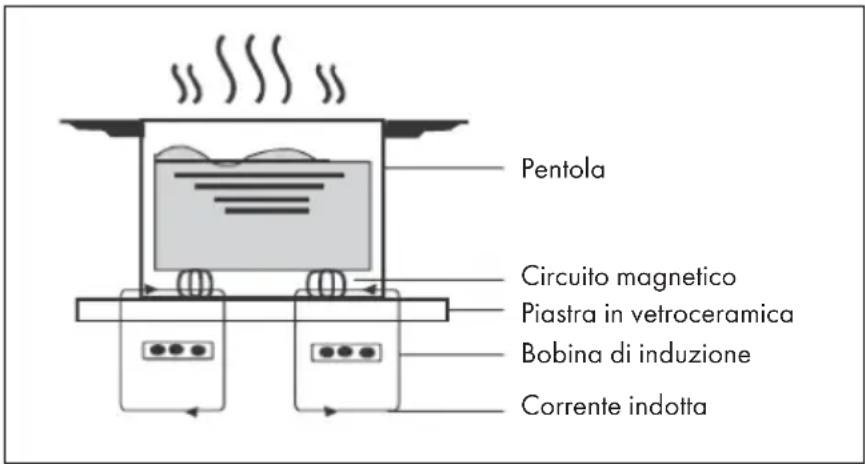

La cottura a induzione è una tecnologia di cottura avanzata, efficiente ed economica. Funziona grazie a oscillazioni elettromagnetiche e trasferisce il calore direttamente alla pentola anziché riscaldarla indirettamente tramite la superficie in vetro. Il vetro diventa caldo perché la pentola lo riscalda.

Pentola Circuito magnetico Piastra in vetroceramica Bobina di induzione Corrente indotta

ELEMENTI DI CONTROLLO

Posizionare il piano cottura a induzione su una superficie piana, in modo che i punti di accesso ed emissione dell'aria non siano coperti. La distanza tra piano di cottura e parete deve essere di almeno 10 cm.

1a 1b
1800 3 11 12
1	(a) zona riscaldante sinistra (max. 1800 W, Ø 190 mm) (b) zona riscaldante destra (max. 1300 W, Ø 190 mm)	7	Regolare il valore verso il basso
2	Piedi d'appoggio	8	On/Off
3	Display	9	Indicazione di riscaldamento
4	Sicura per i bambini	10	Indicazione sicura per i bambini
5	Menu	11	Indicazione temperatura
6	Regolare il valore verso l'alto	12	Indicazione timer

UTILIZZARE LA ZONA DI COTTURA PICCOLA

(1) Accendere

1. Dopo aver inserito la spina del piano cottura nella presa, viene emesso un segnale acustico e sul display compare (L).
2. Premere ON/OFF. Sul display compare (ON).
3. Il piano cottura rileva se sono in utilizzo stoviglie adatte. Se è così, compare (ON) sul display. Premere MENU per selezionare il livello di cottura. Il piano cottura si accende.
4. Se si utilizzano stoviglie non adatte, non è possibile selezionare il livello di cottura dopo aver premuto MENU. Viene ripetuto un segnale acustico e sullo schermo compare l'avvertimento (E0). Il piano cottura passa in standby dopo pochi secondi.

(2) Impostare il livello di potenza

1. Premere MENU e l'indicazione luminosa dell'alimentazione (P) si illumina.
2. Dopo l'accensione, il livello di potenza viene impostato automaticamente su 1200 W.
3. Impostare la temperatura desiderata con UP/DOWN. La potenza è regolabile su 10 livelli, tra 200 e 1300 Watt.

(3) Impostare la temperatura

1. Premere MENU due volte e la spia di controllo della temperatura (C) si illumina.
2. Dopo l'accensione, la temperatura viene regolata automaticamente su 240 °C.
3. Impostare la temperatura con UP/DOWN. La temperatura è regolabile su 10 livelli, tra 60 e 240 °C.

(4) Impostare il timer

Quando la potenza è impostata:

1. Premere MENU per la terza volta, l'indicazione della potenza si illumina e il controllo del tempo sul display mostra (0:00).
2. Impostare il tempo desiderato tra 0:01-3:00 ore, in intervalli di 1 minuto.
3. Dopo aver impostato il tempo, attendere fino a quando sullo schermo compare l'impostazione di potenza 1200 W. Impostare dunque la potenza desiderata con UP/DOWN.

Quando la temperatura è impostata:

1. Premere MENU per la quarta volta, l'indicazione della temperatura si illumina e il display mostra (0:00).
2. Impostare il tempo desiderato con UP/DOWN tra 0:01-3:00 ore, in intervalli di 1 minuto.
3. Dopo aver impostato il tempo, attendere fino a quando sullo schermo compare la temperatura predefinita di 240 °C. Impostare dunque la temperatura desiderata con UP/DOWN.

(5) Spegnere

1. Finito di cucinare, spegnere il piano cottura con ON/OFF. Sul display compare (H). La ventola continua a funzionare per raffreddare il dispositivo.
2. Quando la ventola è spenta, staccare la spina e lasciare raffreddare completamente il dispositivo.

UTILIZZARE LA ZONA DI COTTURA GRANDE

(1) Accendere

1. Dopo aver inserito la spina del piano cottura nella presa, viene emesso un segnale acustico e sul display compare (L).
2. Premere ON/OFF. Sul display compare (ON).
3. Il piano cottura rileva se sono in utilizzo stoviglie adatte. Se è così, compare (ON) sul display. Premere MENU per selezionare il livello di cottura. Il piano cottura si accende.
4. Se si utilizzano stoviglie non adatte, non è possibile selezionare il livello di cottura dopo aver premuto MENU. Viene ripetuto un segnale acustico e sullo schermo compare l'avvertimento (E0). Il piano cottura passa in standby dopo pochi secondi.

(2) Impostare il livello di potenza

1. Premere MENU e l'indicazione luminosa dell'alimentazione (P) si illumina.
2. Dopo l'accensione, il livello di potenza viene impostato automaticamente su 1600 W.
3. Impostare la temperatura desiderata con UP/DOWN. La potenza è regolabile su 10 livelli, tra 200 e 1800 Watt.

(3) Impostare la temperatura

1. Premere MENU due volte e la spia di controllo della temperatura (C) si illumina.
2. Dopo l'accensione, la temperatura viene regolata automaticamente su 240 °C.
3. Impostare la temperatura con UP/DOWN. La temperatura è regolabile su 10 livelli, tra 60 e 240 °C.

(4) Impostare il timer

Quando la potenza è impostata:

1. Premere MENU per la terza volta, l'indicazione della potenza si illumina e il controllo del tempo sul display mostra (0:00).
2. Impostare il tempo desiderato tra 0:01-3:00 ore, in intervalli di 1 minuto.
3. Dopo aver impostato il tempo, attendere fino a quando sullo schermo compare l'impostazione di potenza 1600 W. Impostare dunque la potenza desiderata con UP/DOWN.

Quando la temperatura è impostata:

1. Premere MENU per la quarta volta, l'indicazione della temperatura si illumina e il display mostra (0:00).
2. Impostare il tempo desiderato con UP/DOWN tra 0:01-3:00 ore, in intervalli di 1 minuto.
3. Dopo aver impostato il tempo, attendere fino a quando sullo schermo compare la temperatura predefinita di 240 °C. Impostare dunque la temperatura desiderata con UP/DOWN.

(5) Spegnere

1. Finito di cucinare, spegnere il piano cottura con ON/OFF. Sul display compare (H). La ventola continua a funzionare per raffreddare il dispositivo.
2. Quando la ventola è spenta, staccare la spina e lasciare raffreddare completamente il dispositivo.

SCELTA DELLE STOVIGLIE

Nota: utilizzare solo stoviglie idonee al piano cottura a induzione. Sulla confezione o sulla parte inferiore della pentola è riportato il simbolo corrispondente. Sollevare sempre la pentola dal piano cottura a induzione. Non tirare la pentola per evitare di graffiare il piano cottura.

Le pentole realizzate con i seguenti materiali non sono adatte: acciaio inossidabile puro, alluminio o rame senza fondo magnetico, vetro, legno, porcellana, ceramica e terracotta. Non utilizzare pentole con bordi affiliati o con la parte inferiore arrotondata.

Assicurarsi che il fondo della pentola sia piatto, che aderisca alla piastra e che abbia le stesse dimensioni della piastra. Utilizzare solo pentole il cui diametro è uguale al segno sulla piastra. Se si usa una pentola leggermente più grande, l'energia viene consumata al massimo livello di efficienza. Se si usa una pentola più piccola, il livello di efficienza potrebbe essere inferiore al previsto. Le pentole con un diametro inferiore a 140 mm potrebbero non essere riconosciute dal piano cottura a induzione. Posizionare sempre la pentola al centro della piastra.

É possibile eseguire un test per verificare l'idoneità della pentola. Muovere un magnete in direzione della parte inferiore della pentola. Se il magnete viene attratto, la pentola è idonea al piano cottura a induzione.

PULIZIA E MANUTENZIONE

Importante: prima di eseguire la pulizia, staccare la spina dalla presa e far raffreddare il dispositivo.

Cosa? Come? Importante!
Impurità quotidiane sul vetro (impronte digitali, impronte e macchie, causate da alimenti e liquidi)	1 Spegnere la piastra.2 Utilizzare un detergente adatto per la pulizia delle piastre quando la piastra non è più calda.3 Pulire con un panno umido e asciugare la piastra con un asciugamano.4 Accendere di nuovo la piastra.	Quando la piastraè spenta, la spia „superficie calda“ sul display si spegne, sebbene la piastra sia ancora calda. Prestare attenzione a non scottarsi!Non usare pagliette o abrasivi che potrebbero danneggiare le superfici. Leggere sulla confezione se il prodotto è adatto per la pulizia delle piastre in vetroceramica.Non lasciare residui di detergente sulla piastra che potrebbero gocciolare.
Residui di cibo o liquidi sui tasti funzione.	1 Spegnere la piastra.2 Pulire i tasti con un panno umido.3 Utilizzare un panno morbido, una spugna morbida o carta da cucina.4 Seguire i passi 2-4 „Impurità quotidiane“.	Se è ancora presente del liquido sulla piastra, può accadere che il piano di cottura emetta un segnale acustico, si spenga e i tasti non funzionino più. Assicurarsi che i tasti siano puliti e asciutti, prima di accendere di nuovo le piastre.
Residui di alimenti e spruzzi sul vetro.	Togliere lo sporco con un raschietto per piano cottura in vetroceramica prestando attenzione a non scottarsi con le piastre calde.1 Spegnere la piastra.2 Servirsi del raschietto per rimuovere lo sporco dalla piastra quando questo si è raffreddata.3 Infine utilizzare carta da cucina per pulire la piastra.4 Seguire i passaggi 2-4 „Impurità quotidiane”.	Rimuovere macchie e schizzi immediatamente: in seguito la loro rimozione diventa più difficile.Attenzione: rischio di lesioni! Una volta rimosso il coperchio di sicurezza, la lama del raschietto fuoriesce. Fare attenzione in modo da evitare infortuni.

CORREZIONE DEGLI ERRORI

Codice Possibile causa Soluzione
E0 Pentola non adatta Utilizzare una pentola adatta
E1 Circuito guasto Contattare personale tecnico
E2 Problema con il sensore di temperatura		Contattare personale tecnico
E3 Sovratensione (oltre 275 V) Controllare		il circuito elettrico e trovare una connessione elettrica adatta
E4 Sottotensione (meno di 100 V)		Controllare il circuito elettrico e trovare una connessione elettrica adatta
E5 Surriscaaldamento del fondo della pentola		Lasciare raffreddare il dispositivo
E6 Flusso d'aria interrotto Controllare le aperture di ventilazione e pulirle dall'esterno. Se il problema persiste, contattare personale tecnico

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.
