MANUALE UTENTE SP550-LL SCHEPPACH

Spiegazione dei symboli sull'apparecchio

Leggere il manuale prima di iniziare a lavorare con但这a macchina

Nelle presenti istruzioni per l'uso le parti riguardanti la sicurezza sono contrassegnate dal seguente simbolo

Introduzione

FABBRICANTE:

scheppach

Le auguriamo piacere e successo durante i lavori con la nuova macchina.

Nota:

In base all'attuale normativa sulla responsabilità per danno da prodotti difettosi, il costruttore non è responsable dei danni arrecati all'apparecchio o dall'apparecchio in caso di:

• utilizzato non conforme,
• mancata osservanza delle istruzioni per l'uso,
• esecuzione di riparazioni da parte di terzi non autorizzati,
• montaggio e sostituzione con pezzi di ricambio non originali,
• utilizzato per scopi diversi da quelli previsti,
• guasto all'impiano elettrico causato alla mancata osservanza delle norme e prescrizioni VDE 0100, DIN 57113/VDE0113.

Le consigliamo:

di leggere integralmente il testo delle istruzioni per l'uso prima di procedere al montaggio. Le permetteranno di conoscere la macchina e di servirsene in conformità con gli scopi previsti. Le istruzioni per l'uso contengo non importanti indicazioni per utilizzare la macchina in modo sicuro, corretto ed economico, evitando rischi, limitando le riparazioni, circoscrivendo i periodi di inattività ed augmentando l'affidabilità e la durata della macchina. Oltre alle norme di sicurezza riportate nelle istruzioni per l'uso è assolutamente necessario rispetto are le prescrizioni del Paese applicabili al funzionamento della macchina. Le istruzioni per l'uso devono essere conservate con la macchina, in una busta di plastica, al riparo della sporcia zia dell'imedità. Le istruzioni devono essere lette e rispetto scruppolosamente da tutti gli operatori prima di incominciare a lavorare. La macchina può essere utilizzata soltanto da persone formate all'uso ed informate dei rischi che questo comporta. Va rispetto l'èta minima prescritta. Oltre alle dispositionsi di sicurezza contente nelle presenti istruzioni e alle prescrizioni specifiche al Suo paese occorre rispetto are le norme tecniche universally riconosciute per le macchine di lavorazione del legno.

INDICAZIONI GENERALI

• Dopo aver disimballato la confezione, verificare che tutti i componenti non presentino eventuali danni da trasporto. In caso di reclami informare immediamente la ditta trasportatrice. Non si accettano reclami successivi.
• Verificare che il contentuto della spedizione sia completo.
• Prima dell'impiego, familiarizzare con l'apparecchio con l'aiuto delle istruzioni per l'uso.
• Utilizzare solo pezioni originali per quanto riguarda accessori e pezioni di ricambio o soggetti ad usura. Richiedere i pezioni di ricambio al proprio rivenditore specializzato scheppach.
• In caso di ordinazioni,indicare i nostri codici di articioli, il tipo e l'anno di costruzione dell'apparecchio.

Caratteristiche tecniche

Lunghezza x larghezza x altezza mm	260 x176x265
Allacciameto alla rete 230V ~ 50Hz
Potenza assorbita 550 W
Portata max. 10000 l/h
Prevalenza max. 8 m
Profondità di immersione max.	7 m
Temperatura max. dell'acqua	35°C
Attacco del tubo flessibile	1" = 25,4 mmG1" = 33,3 mm1¼" = 31,75 mmG1½" = 47,8 mm
Lunghezza del cavo di alimentazione	10 m
Classi di protezione IPX8
Corpi estranei max. Ø 5 mm

Rischio di danno alla macchina!

La dimensione specificata dei corpi estranei non riguarda sabbia o sassi, ma oggetti soffici e flessibili come lanugine o simile che non possono Inceppare il rotore dentro la pomp

Volume di fornitura

Pompa sommersa

Istruzioni per l'uso originali

Descrizione del disposativo (Fig.1)

1. Impugnatura
2. Cavi ed Attacchi
3. Corpo della pompa
4. Coperchio
5. Di base
6. Galleggiante regolabile integrato
7. Attacco tubo flessible

Avverenze di sicurezza

Attenzione!

Nel caso di stagni, laghetti di giardini o piccole vasche e nelle loro vicinanze l'uso dell'apparecchio è consentito solo con erruttore di sicurezza per correnti di guasto con una corrente nominale di intervento fino a 30 mA (secondo la norma VDE 0100 parte 702 e parte 738).

L'apparecchio non è adatto all'uso in piscine, piscine per bambini di uomini tipo e vasche in cui possano essere presenti persone o animali nelle està è in funzione. è vietato l'uso dell'apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato!

Questo apparecchio non è destinato ad essere usato da persona (bambini compresi) con disponà fisiche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsable per la loro sicurezza o abbiano ricevuto da esta istruzioni su come usare l'apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

Attenzione!

• Prima di mettere in funzione una nuova pompa per acque reflue fate controllare da uno specialista che
  -la messa a terra,
• la messa a terra del neutro e
• il circuito di sicurezza per correnti di guast corrispondano alle norme di sicurezza dell'ente responsablea della fornitura di energia elettrica e funzionino in modo correttto.
  I collegamenti elettrici ad innesto devono essere protetti dall'umidità.
• In caso di pericolò di inondazioni collocate i collegamenti ad innesto in un'area che non ne venga interessata.
• Si deve comunque evitare in agli caso di convogliare liquidi aggressively e sostanze abrasive.
  L'apparecchio devese sere protetto dal gelo.
• L'apparecchio deve essere protetto da un funzionamento a secco.
• Adottate misure atte a tenere l'apparecchio lontano alla portata dei bambini.

AVERTIMENO

Leggete tutte le avventenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni sono causare scosse elettriche, incendi e/o gravi lesions.

Conservate tutte le avventenze e le istruzioni per eventuali necessità futura.

Utilizzo proprio

L'apparecchio che avete acquistato è destinato a convogliare acqua con una temperatura massima di 35^ C. L'apparecchio non deve essere assolutamente usato per altri liquidi, in particolare se si tratta di carburanti per motori, detergenti ed altri prodotti chimici! Se montato in un punto basso, l'apparecchio protege delle inondazioni. Il suo impiego è però possibile ovunque si debba pompare dell'acqua, per es. in casa, nel giardinaggio e in molti altri settori. L'apparecchio non deve essere usato nel caso di vasche di piscine!

Per usare l'apparecchio in acqua con fondo naturale e fangoso, mettetelo in un posto un po' sollevato, per es. su dei mattoni.

L'apparecchio non è adatto per l'uso continuo, per es. come pompa di circolazione nel laghetto. La durata utile prevista dell'apparecchio si ridurà notevolmente, poiché l'apparecchio non è stato costruito per una sollecitatione continua.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei anni e delle lesions di uomini tipo che ne risultino

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Messa in opera

Prima di mettere la pompa in funzione, attaccare una corda sufficientemente robusta alla sua maniglia.

Usare solamente la corda o la maniglia per immergere la pompa nell'acqua.

Nota: In caso di uso prolongato della pompa, controllare con regolarità le condizioni della corda perché cui danneggiarsi con il tempo.

Collegare il raccordo flessibile a pressione (Fig. 3)

• Collegare un raccordo flessible a pressione adatto e fissarlo con delle fascette (non incluse).
• Per collegamenti filettati, usare sempre il nastro sigillante per le filettature (ad esempio Teflon).

Attenzione! La portata massima più essere ottenuta solamente con il tubo di diametro più grande possibile. Quando si collegano raccordi o tubi più piccoli, la portata sera ridotta. Quando si usa il raccordo di connessione universale, dovrebbe essere tagliato per adattarsi alla connessione scelta così che la portata non si rroduca inutilmente.

Installazione

Durante l'installation, assicurarsi che il disposativo non sia mai appeso perché sostenne al raccordo in pressione o al cavo di alimentazione. La macchina deve essere sospesa usando la maniglia dedicata o posizionata sul fondo del pozzetto. Allo scopo di garantire un funzionamento perché intoppi, il fondo del pozzetto deve essere sempre tenuto libero da fango o altre contaminazioni.

Quando il livello dell'acqua è troppo basso, il fango alla base della pompa può seccare rapidamente e impedire l'avviamento della pompa. Questo è il motivo per cui si deve controllare la macchina regolarmente (provare ad avviarla).

Nota:

Il pozzetto della pompa dovrebbe misurare almeno 27,5 × 18 cm in modo che l'interruttore galleggiante si possa muoverile liberamente.

Collegamento alla rete

L'apparecchio da voi acquistato è gli dotato di una spina con messa a terra. L'apparecchio è concepito per essere collegato ad una presa di corrente con messa a terra da 230V 50Hz .Assicuratevi che la presa di corrente sia sufficientemente protetta (almeno 6 A) ed in perfetto stato. Inserite la spina nella presa di corrente. In tal modo l'apparecchio è pronto all'esercizio.

Attenzione!

Al fine di evitare rischi, tale operazione deve essere eseguita da un elettricista specializzato o da un servizio di assistenza.

Uso

Dopo aver fatto attentionamente questeistruzioni di installazione ed uso, potete mettere in esercizio l'apparecchio tenendo presente i seguenti punti.

• Accertatevi che I'apparecchio sia installato in modosicuro.
• Verificate che il tubo di mandata sia stato montato in modo corretto.
• Assicuratevi che il collegamento elettrico sia di 230V 50Hz
• Verificate che la presa elettrica sia in perfetto stato.
• Assicuratevi che umidità e acqua non raggiungano in nessun caso l'allacciamento alla rete.
  Evitate che I'apparecchio funzioni a secco.
• auft.

Preparazione del dispositivo (Fig.2)

Assicurarsi che non venga superata la profondità massima in acqua illustrata in Fig. 2.

Preparazione dell'interruttore galleggiante (Fig.1) Posizione dell'interruttore Manuale

• Posizione l'interrottlore (10) su "Manual".
• La pompa si avviare quando la spina è connessa alla rete elettrica.

Posizione dell'interruttore Auto:

• Posizione l'interruttore (10) su "Auto".
• Usando l'interruttore a livello (10), regolare l'altezza di attivazione specificando a quale livello dell'acqua la pompa dovrebbe avviarsi.
• Usando l'interruttore a livello (11), regolare l'altezza di disattivazione specificando a quale livello dell'acqua la pompa dovrebbe fermarsi.

Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di quello apparecchio viene danneggiato delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al parti qualificata al fine di evitare pericoli.

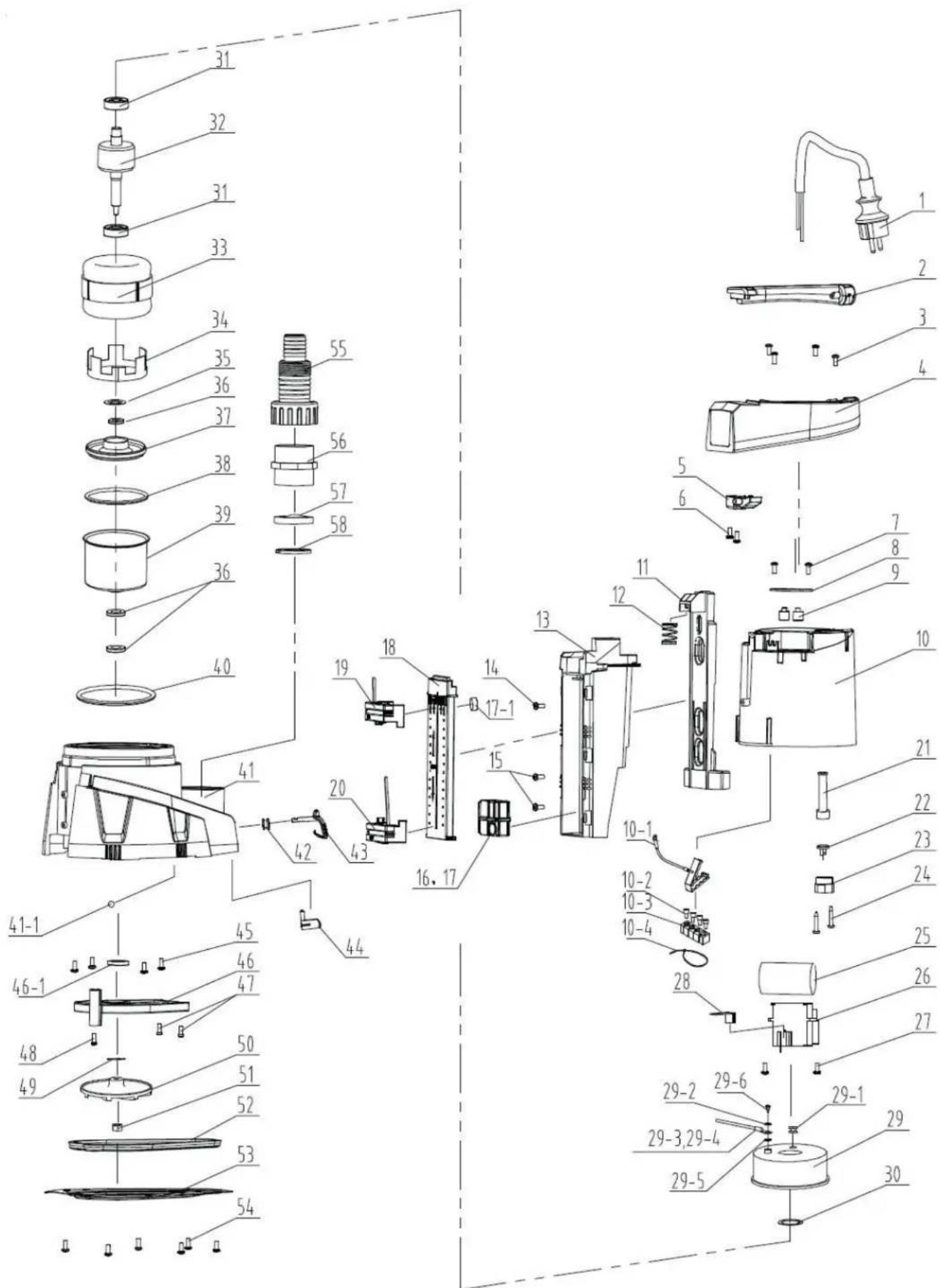

Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Attenzione!

• Prima di agli lavoro di manutenzione staccate la spina alla presa di corrente.
• In caso di impiego mobile, l'apparecchio deve ognità molto essere lavato con acqua pulita dopo l'uso.
• In caso di un utilizzo fisso si consiglia di controllare il funzionamento dell'interruttore a galleggiante agli 3 mesi.
• Togliete con un getto d'accua filetti, peluzzi e particelle fibrose che si siano eventualmente depositati nella carcassa.
• Ogni 3 mesi togliete il fango dal fondo del vano in cui si trovava la pompa e pulitene anche le pareti.
• Pulite l'interruttore a galleggiante e liberatelo dai depositi.

Pulizia della ruota a pale

In caso di depositi eccessivi nella carcassa è necessario smontare la parte inferiore dell'apparecchio nel modo seguente.

1. Togliete la griglia dalla carcassa.
2. Pulite la ruota a pale con acqua pulita.
   Attenzione! Non mettete o appoggiate l'apparecchio sulla ruota a pale!
3. L'assemblaggio avviene nell'ordine inverso.

Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

Condizioni di immagazzinaggio

Conservare l'utensile all'interno in unippo asciutto e chiuso a chiave, distante alla portata dei bambini

Il gelo più danneggiare l'attrezzatura e / o accessori.

Smaltimento e riciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto.

Questo imballaggio rappresenta una materia prima e cui è perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negazio specializzato o all'amministrazione comunale!

Risoluzione dei problemi
Problema Causa probabile Soluione
La pompa non si avvia	Cavo di alimentazione non connesso Con nettere il cavo di alimentazione
	L'interruttore automatico è scattato Far c ontrollare la pompa da un elettricista
	Motore difettoso Contattare il centro di assistenza
Motore surriscaldato	La temperature dell'accua è troppo elevata	Far raffreddare l'acqua
	La pompa è ostruita da corpi estranei Controllare la presenza di corpi estranei
Il dispositivo è in funzione, ma non pompa	Le aperture di aspirazione/pressione sono bloccate	Rimuovere il blocco
	La pompa è sospesa in aria Immergere la pompa in acqua
	La pompa è ostruita da corpi estranei Controllare la presenza di corpi estranei
La portata è troppo Bassa	Prevalenza troppo alta	Controllare la prevalenza > Caratteristiche tecniche
	Diametro del raccordo flessibile troppo piccolo	Usare raccordi flessibili di diametro maggiore
	Raccordo flessibile ostruito	Controllare il raccordo flessibile per l'obstruzione
	Raccordo flessibile difettoso Controllare il	raccordo flessibile
	Il raccordo flessibile ha una perdita	Controlla se ci sono danni sul raccordo flessibile
