MANUALE UTENTE SP750-BF SCHEPPACH

Spiegazione dei simboli sull'apparecchio

Leggere il manuale prima di iniziare a lavorare con questa macchina

Prodotto è conforme alle relative norme CE

Nelle presenti istruzioni per l'uso le parti riguardanti la sicurezza sono contrassegnate dal seguente simbolo

Introduzione

FABBRICANTE:

scheppach

Le auguriamo piacere e successo durante i lavori con la nuova macchina.

Nota:

In base all'attuale normativa sulla responsabilità per danno da prodotti difettosi, il costruttore non è responsabile dei danni arrecati all'apparecchio o dall'apparecchio in caso di:

• utilizzo non conforme,
- mancata osservanza delle istruzioni per l'uso,
- esecuzione di riparazioni da parte di terzi non autorizzati,
- montaggio e sostituzione con pezzi di ricambio non originali,
- utilizzo per scopi diversi da quelli previsti,
- guasto all'impianto elettrico causato dalla mancata osservanza delle norme e prescrizioni VDE 0100, DIN 57113/VDE0113.

Le consigliamo:

di leggere integralmente il testo delle istruzioni per l'uso prima di procedere al montaggio. Le permetteranno di conoscere la macchina e di servirsene in conformità con gli scopi previsti. Le istruzioni per l'uso contengono importanti indicazioni per utilizzare la macchina in modo sicuro, corretto ed economico, evitando rischi, limitando le riparazioni, circoscrivendo i periodi di inattività ed aumentando l'affidabilità e la durata della macchina. Oltre alle norme di sicurezza riportate nelle istruzioni per l'uso è assolutamente necessario rispettare le prescrizioni del Paese applicabili al funzionamento della macchina. Le istruzioni per l'uso devono essere conservate con la macchina, in una busta di plastica, al riparo della sporcizia e dell'umidità. Le istruzioni devono essere lette e rispettate scrupolosamente da tutti gli operatori prima di incominciare a lavorare. La macchina può essere utilizzata soltanto da persone formate all'uso ed informate dei rischi che questo comporta. Va rispettata l'età minima prescritta. Oltre alle disposizioni di sicurezza contenute nelle presenti istruzioni e alle prescrizioni specifiche al Suo paese occorre rispettare le norme tecniche universalmente riconosciute per le macchine di lavorazione del legno.

INDICAZIONI GENERALI

• Dopo aver disimballato la confezione, verificare che tutti i componenti non presentino eventuali danni da trasporto. In caso di reclami informare immediata-mente la ditta trasportatrice. Non si accettano reclami successivi.
• Verificare che il contenuto della spedizione sia completo.
• Prima dell'impiego, familiarizzare con l'apparecchio con l'aiuto delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. Richiedere i pezzi di ricambio al proprio rivenditore specializzato scheppach.
• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione dell'apparecchio.

Caratteristiche tecniche

Lunghezza x larghezza x altezza mm	237 x 161 x 352
Allacciamento alla rete 230V ~ 50Hz
Potenza assorbita 750 W
Portata max. 13500 l/h
Prevalenza max. 8 m
Profondità di immersione max.	7 m
Temperatura max. dell'acqua	35°C
Attacco del tubo flessibile	1" = 25,4 mmG1" = 33,3 mm 114" = 31,75 mmG1 12" = 47,8 mm
Lunghezza del cavo di alimentazione	10 m
Classe di protezione IPX8
Corpi estranei max. ∅ 35 mm

⚠️ Rischio di danno alla macchina!

La dimensione specificata dei corpi estranei non riguarda sabbia o sassi, ma oggetti soffici e flessibili come lanugine o simile che non possono inceppare il rotore dentro la pomp

Volume di fornitura

Pompa sommersa

Istruzioni per l’uso originali

Descrizione del dispositivo (Fig.1)

1. Impugnatura
2. Cavi ed Attacchi
3. Corpo della pompa
4. Coperchio
5. Di base
6. Galleggiante regolabile integrato
7. Attacco tubo flessibile

Avvertenze di sicurezza

⚠️ Attenzione!

Nel caso di stagni, laghetti di giardini o piccole vasche e nelle loro vicinanze l'uso dell'apparecchio è consentito solo con interruttore di sicurezza per correnti di guasto con una corrente nominale di intervento fino a 30 mA (secondo la norma VDE 0100 parte 702 e parte 738).

L'apparecchio non è adatto all'uso in piscine, piscine per bambini di ogni tipo e vasche in cui possano essere presenti persone o animali mentre essa è in funzione. È vietato l'uso dell'apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato!

Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l'apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

Attenzione!

• Prima di mettere in funzione una nuova pompa per acque reflue fate controllare da uno specialista che
• la messa a terra,
• la messa a terra del neutro e
• il circuito di sicurezza per correnti di guast corrispondano alle norme di sicurezza dell'ente responsabile della fornitura di energia elettrica e funzionino in modo corretto.
• I collegamenti elettrici ad innesto devono essere protetti dall'umidità.
• In caso di pericolo di inondazioni collocate i collegamenti ad innesto in un'area che non ne venga interessata.
• Si deve comunque evitare in ogni caso di convogliare liquidi aggressivi e sostanze abrasive.
  • L'apparecchio deve essere protetto dal gelo.
• L'apparecchio deve essere protetto da un funzionamento a secco.
• Adottate misure atte a tenere l'apparecchio lon- tano dalla portata dei bambini.

⚠ AVVERTIMENTO

Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Utilizzo proprio

L'apparecchio che avete acquistato è destinato a convogliare acqua con una temperatura massima di 35° C. L'apparecchio non deve essere assolutamente usato per altri liquidi, in particolare se si tratta di carburanti per motori, detergenti ed altri prodotti chimici! Se montato in un punto basso, l'apparecchio protegge dalle inondazioni. Il suo impiego è però possibile ovunque si debba pompare dell'acqua, per es. in casa, nel giardinaggio e in molti altri settori. L'apparecchio non deve essere usato nel caso di vasche di piscine!

Per usare l'apparecchio in acqua con fondo naturale e fangoso, mettetelo in un posto un po' sollevato, per es. su dei mattoni.

L'apparecchio non è adatto per l'uso continuo, per es. come pompa di circolazione nel laghetto. La durata utile prevista dell'apparecchio si ridurrà notevolmente, poiché l'apparecchio non è stato costruito per una sollecitazione continua.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Messa in opera

Prima di mettere la pompa in funzione, attaccare una corda sufficientemente robusta alla sua maniglia. Usare solamente la corda o la maniglia per immergere la pompa nell'acqua.

⚠️ Nota: In caso di uso prolungato della pompa, controllare con regolarità le condizioni della corda perché può danneggiarsi con il tempo.

Collegare il raccordo flessibile a pressione (Fig. 3)

• Collegare un raccordo flessibile a pressione adatto e fissarlo con delle fascette (non incluse).
• Per collegamenti filettati, usare sempre il nastro sigillante per le filettature (ad esempio Teflon).

Attenzione! La portata massima può essere ottenuta solamente con il tubo di diametro più grande possibile. Quando si collegano raccordi o tubi più piccoli, la portata sarà ridotta. Quando si usa il raccordo di connessione universale, dovrebbe essere tagliato per adattarsi alla connessione scelta così che la portata non si riduca inutilmente.

Installazione

Durante l'installazione, assicurarsi che il dispositivo non sia mai appeso senza sostegno al raccordo in pressione o al cavo di alimentazione. La macchina deve essere sospesa usando la maniglia dedicata o posizionata sul fondo del pozzetto. Allo scopo di garantire un funzionamento senza intoppi, il fondo del pozzetto deve essere sempre tenuto libero da fango o altre contaminazioni.

Quando il livello dell'acqua è troppo basso, il fango alla base della pompa può seccare rapidamente e impedire l'avviamento della pompa. Questo è il motivo per cui si deve controllare la macchina regolarmente (provare ad avviarla).

Nota:

Il pozzetto della pompa dovrebbe misurare almeno 24 x 16,5 cm in modo che l'interruttore galleggiante si possa muovere liberamente.

Collegamento alla rete

L'apparecchio da voi acquistato è già dotato di una spina con messa a terra. L'apparecchio è concepito per essere collegato ad una presa di corrente con messa a terra da 230 V \~ 50 Hz. Assicuratevi che la presa di corrente sia sufficientemente protetta (almeno 6 A) ed in perfetto stato. Inserite la spina nella presa di corrente. In tal modo l'apparecchio è pronto all'esercizio.

Attenzione!

Al fine di evitare rischi, tale operazione deve essere eseguita da un elettricista specializzato o da un servizio di assistenza.

Uso

Dopo aver letto attentamente queste istruzioni di installazione ed uso, potete mettere in esercizio l'apparecchio tenendo presente i seguenti punti.

• Accertatevi che l'apparecchio sia installato in modo sicuro.
• Verificate che il tubo di mandata sia stato montato in modo corretto.
• Assicuratevi che il collegamento elettrico sia di 230 V \~ 50 Hz.
• Verificate che la presa elettrica sia in perfetto stato.
• Assicuratevi che umidità e acqua non raggiungano in nessun caso l'allacciamento alla rete.
• Evitate che l'apparecchio funzioni a secco.
• äuft.

Preparazione del dispositivo (Fig.2)

Assicurarsi che non venga superata la profondità massima in acqua illustrata in Fig. 2.

Preparazione dell'interruttore galleggiante (Fig.4) Posizione dell'interruttore Manuale

• Posizionare l'interruttore (1) su "Manual".
• La pompa si avvierà quando la spina è connessa alla rete elettrica.

Posizione dell'interruttore Auto:

• Posizionare l'interruttore (1) su "Auto".
• Usando l'interruttore a livello (2), regolare l'altezza di disattivazione specificando a quale livello dell'acqua la pompa dovrebbe fermarsi.

Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

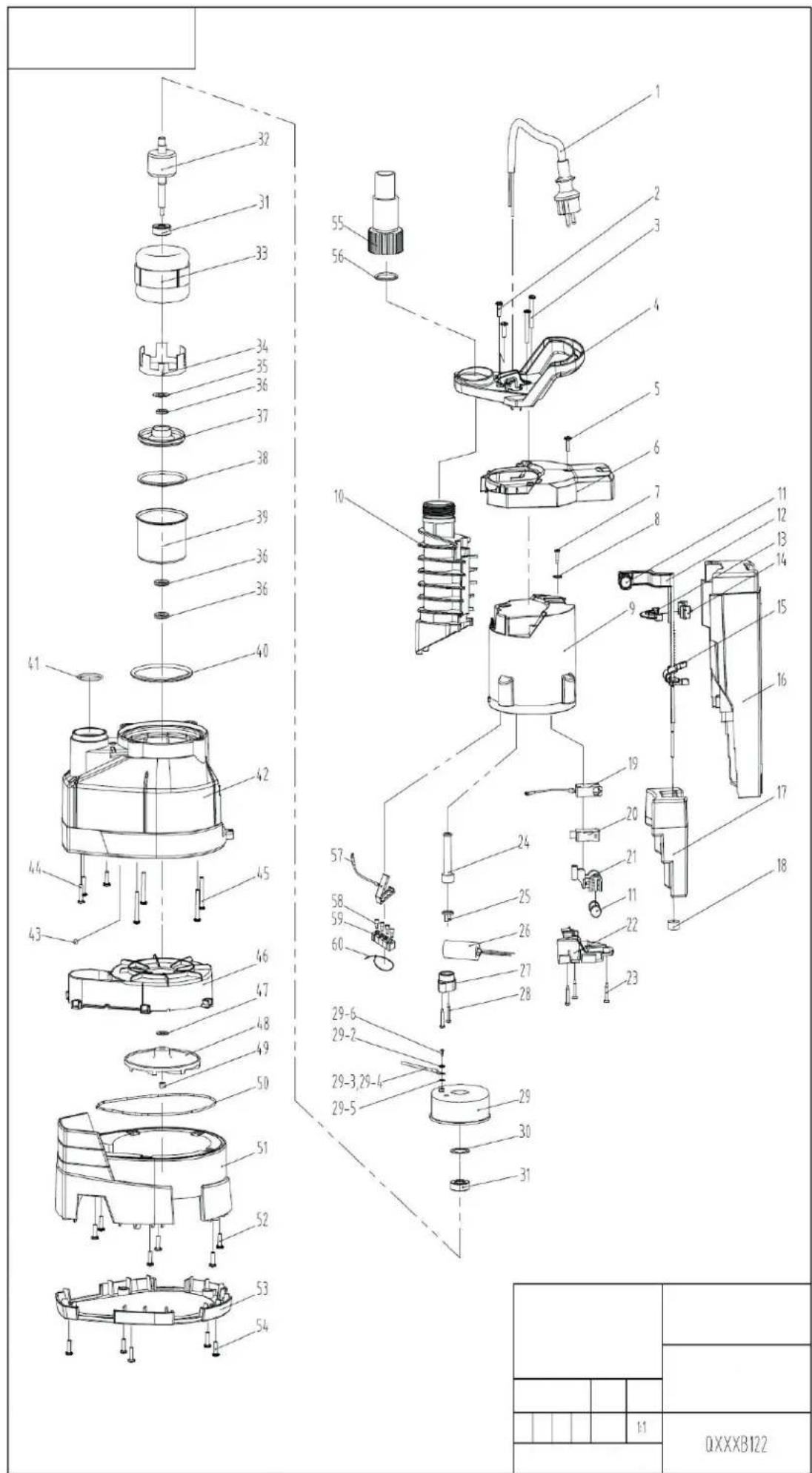

Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Attenzione!

• Prima di ogni lavoro di manutenzione staccate la spina dalla presa di corrente.
• In caso di impiego mobile, l'apparecchio deve ogni volta essere lavato con acqua pulita dopo l'uso.
• In caso di un utilizzo fisso si consiglia di controllare il funzionamento dell'interruttore a galleggiante ogni 3 mesi.
• Togliete con un getto d'acqua filetti, peluzzi e particelle fibrose che si siano eventualmente depositati nella carcassa.
• Ogni 3 mesi togliete il fango dal fondo del vano in cui si trova la pompa e pulitene anche le pareti.
• Pulite l'interruttore a galleggiante e liberatelo dai depositi.

Pulizia della ruota a pale

In caso di depositi eccessivi nella carcassa è necessario smontare la parte inferiore dell'apparecchio nel modo seguente.

1. Togliete la griglia dalla carcassa.
2. Pulite la ruota a pale con acqua pulita. Attenzione! Non mettete o appoggiate l'apparecchio sulla ruota a pale!
3. L'assemblaggio avviene nell'ordine inverso.

Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

Condizioni di immagazzinaggio

Conservare l'utensile all'interno in un posto asciutto e chiuso a chiave, distante dalla portata dei bambini

Il gelo può danneggiare l'attrezzatura e / o accessori.

Smaltimento e riciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto.

Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato.

L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!

Risoluzione dei problemi
Problema Causa probabile Soluzione
La pompa non si avvia	Cavo di alimentazione non connesso Connettere il cavo di alimentazione
	L'interruttore automatico è scattato Far controllare la pompa da un elettricista
	Motore difettoso Contattare il centro di assistenza
Motore surriscaldato	La temperatura dell'acqua è troppo elevata	Far raffreddare l'acqua
	La pompa è ostruita da corpi estranei Controllare la presenza di corpi estranei
Il dispositivo è in funzione, ma non pompa	Le aperture di aspirazione/pressione sono bloccate	Rimuovere il blocco
	La pompa è sospesa in aria Immergere la pompa in acqua
	La pompa è ostruita da corpi estranei Controllare la presenza di corpi estranei
La portata è troppo bassa	Prevalenza troppo alta	Controllare la prevalenza > Caratteristiche tecniche
	Diametro del raccordo flessibile troppo piccolo	Usare raccordi flessibili di diametro maggiore
	Raccordo flessibile ostruito	Controllare il raccordo flessibile per l'ostruzione
	Raccordo flessibile difettoso Controllare il raccordo flessibile
	Il raccordo flessibile ha una perdita	Controlla se ci sono danni sul raccordo flessibile

Non gettare le apparecchiature elettriche tra i rifiuti domestici! Secondo la Direttiva Europea 2012/19/EU sui rifiuti di apparrecchiature eletriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.

NL

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'iac -quirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per

componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.
