MANUALE UTENTE Alinea Smart Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto:

Avvertenze di sicurezza 94

Installazione 96

Montaggio a parete 97

Informazioni sul flusso d'aria 101

Montare il filtro ai carboni attivi (opzionale) 102

Messa in funzione 103

Utilizzo 104

Note per la tutela dell'ambiente 105

Controllo del dispositivo con smartphone 106

Pulizia e manutenzione 108

Smontare la cappa aspirante 110

Risoluzione dei problemi 111

Smaltimento 112

Dichiarazione di conformità 112

Scheda dati del prodotto 113

DATI TECNICI

Numero articolo 10041171, 10041172, 10041173, 10041174
Standard WiFi	802.11 b/g/n
Frequenza WiFi	2,4 GHz
Potenza di trasmissione WiFi (max.)	< 20 dBm
Alimentazione 220-240 V ~ 50/60 Hz
Nota: con il codice articolo 10030727 è possibile acquistare un filtro ai carboni attivi per questa cappa aspirante. Visitare il sito: www.klarstein.it

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le avvertenze prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un uso improprio e da un'installazione errata della cappa aspirante.
• I bambini di età inferiore agli 8 anni non possono usare la cappa aspirante.
• Il dispositivo non è idoneo per un uso commerciale, bensì domestico e in ambienti simili.
• Pulire regolarmente il dispositivo e il filtro, in modo che il dispositivo funzioni sempre in maniera efficiente.
• Staccare sempre la spina dalla presa elettrica prima di pulire il dispositivo.
• Pulire il dispositivo esattamente come indicato nel manuale.
  • Non utilizzare fiamme libere sotto la cappa aspirante.
• Se il dispositivo non funziona in modo corretto, rivolgersi al produttore o ad un'azienda specializzata.
• I bambini a partire da 8 anni e le persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti da una persona responsabile della loro supervisione sulle modalità d'uso e sulle procedure di sicurezza e se questi comprendono i rischi associati.
• Se il cavo di alimentazione o la spina sono danneggiati, devono essere sostituiti dal produttore, da un'azienda tecnica autorizzata o da una persona con qualifica equivalente.
• Se la cappa aspirante viene usata con fornelli che bruciano gas o combustibili, la stanza deve essere adeguatamente ventilata.
  • Non cucinare alimenti alla fiamma (flambè) sotto la cappa aspirante.
• Attenzione: le superfici del dispositivo possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
• Rispettare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

Note importanti sulla modalità di scarico dell'aria

AVVERTENZA

Pericolo di intossicazione da gas di scarico riaspirati! Non accendere il dispositivo in funzione di scarico mentre è attivo un impianto di riscaldamento che sfrutta l'aria dell'ambiente e se non è presente una ventilazione suffi ciente.

Gli impianti di riscaldamento che sfruttano l'aria dell'ambiente (ad es. stufe a gas, a gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), aspirano l'aria dalla stanza e la conducono all'esterno attraverso un tubo o una canna di scarico. In modalità di scarico, l'aria viene aspirata dalla cucina e dalle stanze adiacenti. In caso di ventilazione insuffi ciente, si crea una depressione. I gas tossici dalla canna o dal tubo di scarico possono essere riaspirati nei locali abitativi.

• Assicurarsi che ci sia sempre un affl usso di aria fresca suffi ciente e che l'aria possa circolare.
• La cassetta a muro per affl usso o scarico dell'aria non è suffi ciente a garantire l'osservanza del valore limite.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affl uire nella stanza attraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per affl usso o scarico. Si consiglia in ogni caso di rivolgersi ad un esperto di impianti di areazione in grado di fornire valutazioni sull'intero sistema di ventilazione della casa. Se necessario, il tecnico può indicare le misure necessarie per una corretta ventilazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Note importanti per smontare il dispositivo

• Per smontare il dispositivo, seguire al contrario i passaggi relativi a installazione/montaggio.
• Al fi ne di evitare lesioni, farsi aiutare da una seconda persona per smontare il dispositivo.

INSTALLAZIONE

Informazioni importanti prima di installare il dispositivo

• Pulire a fondo l'area circostante prima e dopo l'installazione, in modo che non vengano aspirati polvere o calcinacci durante la messa in funzione.
• Posizionare il dispositivo esclusivamente in un luogo adeguato.
• Controllare la capacità di carico della parete.
• Controllare se sono presenti cavi elettrici e altri condotti lungo o dentro parete o soffitto prima di realizzare fori con il trapano.
• Controllare lo stato e la capacità di carico dei condotti elettrici.
• Si consiglia l'installazione del dispositivo da parte di un tecnico qualificato.
• La cappa dovrebbe essere installata a un'altezza di 65-75 cm dal piano cottura. Durante l'installazione, rispettare con precisione la distanza minima tra piano cottura e cappa aspirante e seguire la descrizione dei passaggi necessari nel paragrafo "Montaggio a parete", così come tutte le altre indicazioni.

Installazione con apertura di scarico verso l'esterno

• Se l'aria di scarico viene convogliata all'aperto, i vapori vengono aspirati tramite un tubo dell'aria di scarico fissato all'anello di collegamento.
• Il diametro del tubo dell'aria di scarico deve corrispondere a quello dell'anello di collegamento.
• Il tubo di scarico dell'aria non deve essere fatto passare attraverso un pozzetto con condotti di gas o di aria calda.
• Cercare di tenere il tubo di scarico dell'aria il più dritto possibile. Può essere piegato al massimo di 120° verso l'esterno.
• Se si utilizza una valvola di non ritorno o si ha intenzione di utilizzarla, controllare che questa possa aprirsi e chiudersi liberamente dopo il montaggio del tubo di scarico dell'aria.
• La cappa può essere dotata di una apertura di aspirazione (in alto) o due (in alto e sul retro). La cappa è solitamente attrezzata per utilizzare l'apertura superiore come cappa aspirante.
• Le aperture non necessarie sono dotate di una copertura di plastica. La copertura di plastica può essere rimossa facilmente ruotandola in senso antiorario e, in base alle necessità, spostata su un'altra apertura non necessaria.

Utilizzo della cappa aspirante in funzione di scarico (con scarico verso l'esterno):

- Se la cappa aspirante è dotata di un filtro a carbone come impostazione di fabbrica, questo deve essere rimosso per l'uso in funzione di scarico. L'uso di tale filtro ha senso solo se la cappa viene utilizzata in funzione di ricircolo.

Modificare la cappa per la funzione di ricircolo:

- Se si desidera utilizzare la cappa in funzione di ricircolo, è necessario montare il/i filtro/i a carboni attivi sul motore della ventola prima dell'uso. Se il/i filtro/i a carboni attivi non è/sono in dotazione, rivolgersi al fornitore della cappa aspirante.

MONTAGGIO A PARETE

Connessione alla rete elettrica

• Collegare il dispositivo alla rete elettrica solo se è stato installato correttamente.
• Non installare assolutamente il dispositivo, se le indicazioni sulla targhetta (V) non corrispondono con la tensione della rete in uso. La targhetta si trova all'interno del dispositivo, dietro il filtro antigrasso.
• Se la cappa è dotata di una spina standard, collegarla a una presa elettrica standard facilmente accessibile.
• Se il dispositivo non è dotato di una spina di collegamento, è necessario che un tecnico qualificato installi in una posizione facilmente accessibile un interruttore a due poli e a norma, con una distanza dei contatti di 3 mm.
• Quando la cappa è collegata alla rete elettrica, si accendono brevemente tutte le spie di controllo e la cappa passa in modalità standby (accompagnata da un segnale acustico).

Installazione con apertura di scarico (verso l'esterno):

Nota: se viti o supporto di fissaggio non vengono montati come indicato nel manuale, possono risultare pericoli di natura elettrica.

Nota: prestare attenzione alle avvertenze di sicurezza se si utilizza lo scarico all'esterno. Se la cappa aspirante è in funzione contemporaneamente a un altro dispositivo che trae energia da una fonte diversa dalla corrente, la depressione nella stanza non deve superare i 4 Pa (4 x 10-5 Bar).

Montaggio della cappa aspirante

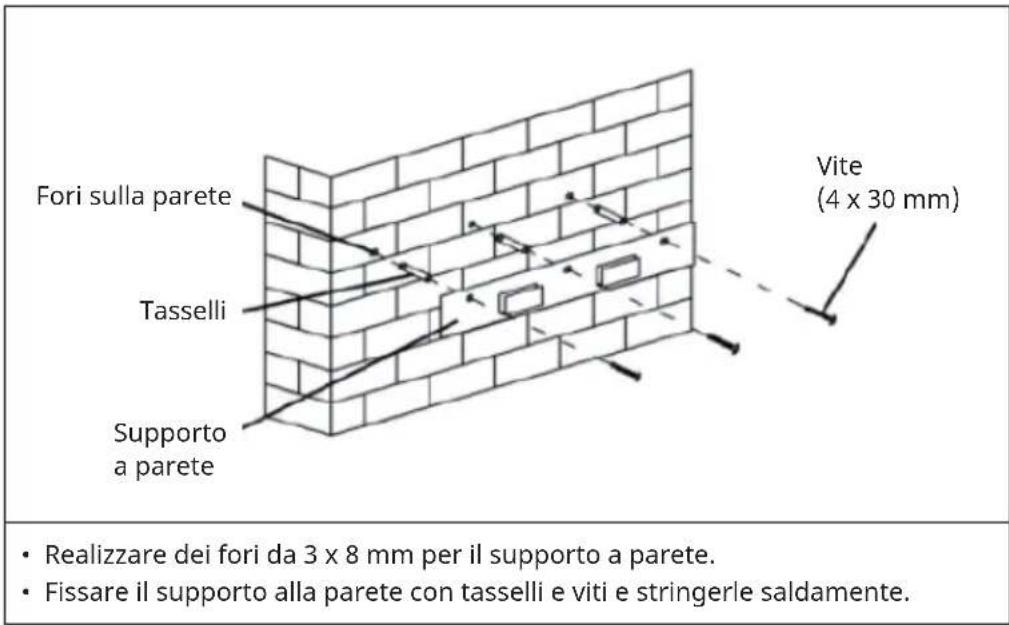

Fori sulla parete Tasselli Supporto a parete Vite (4 x 30 mm) • Realizzare dei fori da 3 x 8 mm per il supporto a parete. • Fissare il supporto alla parete con tasselli e viti e stringerle saldamente.

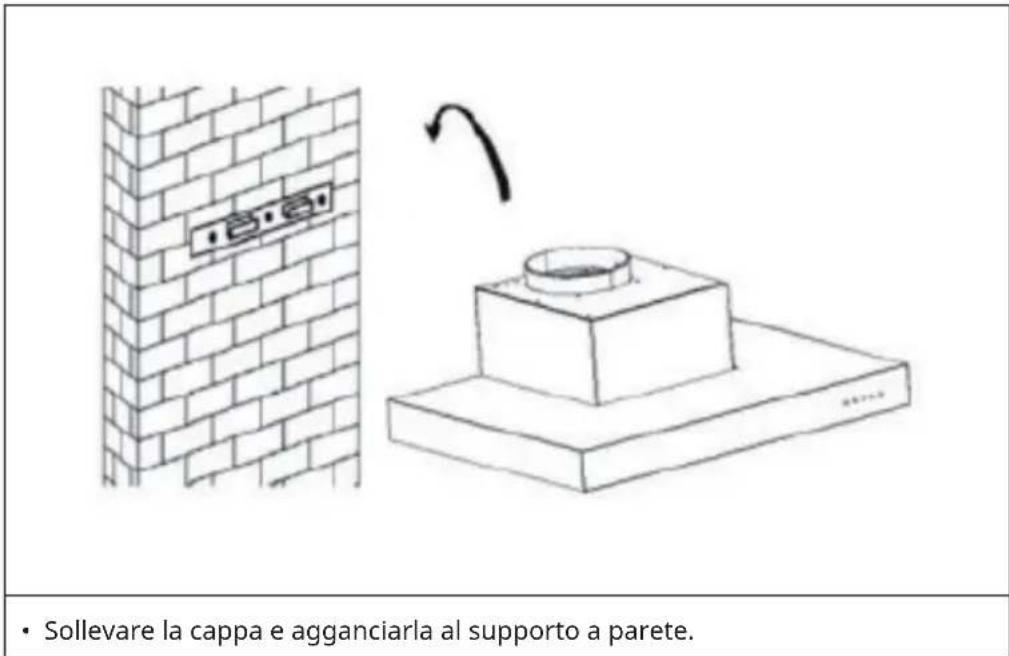

• Sollevare la cappa e agganciarla al supporto a parete.

• Rimuovere il filtro antigrasso in metallo e segnare i fori di montaggio sul retro della cappa sulla parete.
• Sganciare la cappa e rimuoverla dal supporto. Realizzare quattro fori di 8 mm di diametro sui punti segnati sulla parete. Inserire i tasselli nei fori.

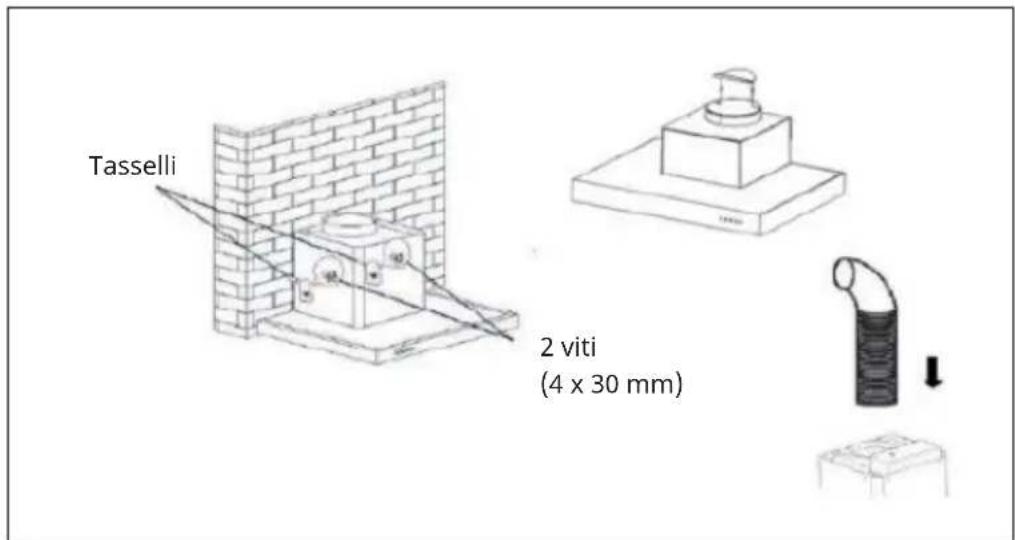

• Agganciare il dispositivo al supporto a parete e fissarlo ai tasselli con le viti dal lato interno della cappa.
  • Fissare il tubo di scarico dell'aria all'apertura.

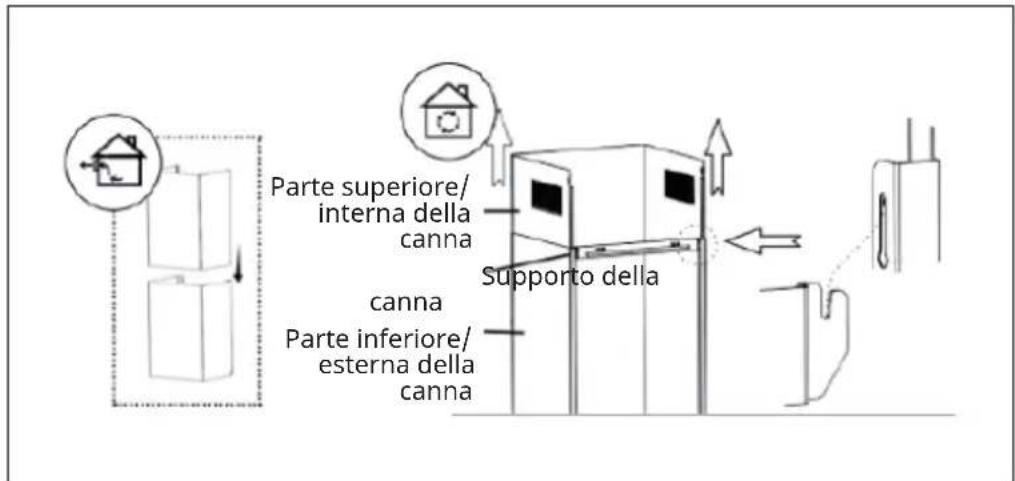

Parte superiore/ interna della canna canna Parte inferiore/ esterna della canna Supporto della

• Inserire la parte superiore della canna in quella inferiore. In base al tipo di utilizzo, in funzione di scarico o ricircolo, fare attenzione alla posizione delle aperture di ventilazione.
• Fissare il supporto della canna alla parte inferiore/esterna della canna stessa.

- Posizionare la canna sull'alloggiamento della cappa spirante.

- Segnare i fori di montaggio sulla parete per il supporto superiore della canna e realizzarli in corrispondenza dei segni.

- Fissare il supporto inferiore della canna alla parete con 2 tasselli e viti (4 x 30 mm).

Tasselli

Supporto della canna

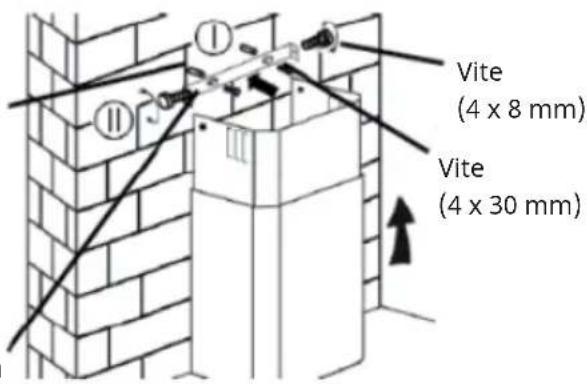

• Estrarre la parte superiore/interna della canna all'altezza desiderata. Segnare i fori di montaggio sulla parete per il supporto superiore della canna e realizzarli in corrispondenza dei segni.
• Fissare il supporto superiore della canna con 2 tasselli e viti (4 x 30 mm) nei fori realizzati sulla parete.
• Fissare la parte superiore/interna della canna al supporto con 2 viti (4 x 8 mm).

INFORMAZIONI SUL FLUSSO D'ARIA

Nota: le immagini servono solo come riferimento. Il prodotto acquistato e le condizioni locali possono differire dalle immagini.

123
Scarico all'aperto Scarico tramite canna/camino		Inclinazione del condotto di scarico dell'aria

• Il condotto di scarico deve essere il più corto e diritto possibile.
• Per evitare un rumore eccessivo o una riduzione delle prestazioni di aspirazione, il diametro del tubo di scarico non deve essere inferiore a 150 mm.
• Realizzare solo archi con ampio raggio, dato che raggi piccoli riducono la capacità aspirante della cappa.
• Per il condotto di scarico dell'aria, usare solo tubi lisci o flessibili in materiali non combustibili.
• Se il condotto di scarico viene installato in orizzontale, è necessario mantenere una pendenza di almeno 1 cm al metro o un'inclinazione di 2° (fig. 3), altrimenti la condensa può finire nel motore della cappa.
• Se l'aria di scarico viene convogliata in un apposito canale, l'estremità del connettore deve essere orientata in direzione del flusso.
• Se il condotto di scarico passa per stanze fredde, soffitte, ecc. può verificarsi un grande calo di temperatura all'interno dei singoli componenti del condotto, con la conseguente formazione di condensa. Questo rende necessario isolare il condotto di scarico. In alcuni casi, oltre a un isolamento sufficiente, può essere necessario installare un blocco per la condensa.
• Il produttore non si assume alcuna responsabilità per malfunzionamenti causati dalla mancata osservanza delle indicazioni e delle avvertenze sopracitate.

Utilizzo in funzione di ricircolo

Questo dispositivo è stato preparato in fabbrica per l'utilizzo in funzione di ricircolo. Controllare all'interno della cappa che i filtri ai carboni attivi siano stati montati sui lati destro e sinistro del motore.

MONTARE IL FILTRO AI CARBONI ATTIVI (OPZIONALE)

Nota: con il codice articolo 10030727 è possibile acquistare un filtro ai carboni attivi per questa cappa aspirante. Visitare il sito: www.klarstein.it

• Rimuovere il filtro antigrasso in metallo.
• Il filtro ai carboni è montato in due parti sui lati destro e sinistro del motore. Assicurarsi che gli ingranaggi corrispondano alla direzione di rotazione dei singoli lati.
• Ruotare il filtro ai carboni attivi sull'alloggiamento del motore (normalmente in senso orario).

Nota: le immagini servono solo come riferimento. Il prodotto effettivo può differire da quello rappresentato.

MESSA IN FUNZIONE

Prima di procedere all'utilizzo

• Assicurarsi che la cappa non sia stata danneggiata durante il trasporto.
• Installazione e allacciamento alla rete elettrica devono essere realizzate da una persona qualificata, nel rispetto del manuale d'uso e delle normative locali.

Note sull'utilizzo

• Il dispositivo può essere utilizzato solo se il filtro antigrasso è installato. Altrimenti si potrebbe accumulare grasso nel dispositivo.
• Non utilizzare fiamme libere sotto la cappa aspirante. Fiamme alte possono danneggiare la cappa o il grasso accumulatosi nel dispositivo potrebbe prendere fuoco.
• Se si usa un piano cottura a gas, assicurarsi di non utilizzarlo senza pentole o padelle. Le fiamme libere possono rovinare componenti del dispositivo a causa del calore in ascesa.
• A causa del rischio d'incendio, se si cucina o frigge con olio, è necessario garantire una costante supervisione durante il processo di preparazione.

Nota: il rischio di autocombustione incrementa ogni volta che oli o grassi vengono riutilizzati.

Modalità di scarico

L'aria aspirata viene convogliata all'esterno tramite il condotto di scarico. A tal fine, la casa deve essere dotata di un condotto o di un tubo di scarico all'aperto.

Se la cappa viene utilizzata in funzione di scarico contemporaneamente a dispositivi di riscaldamento che dipendono da una canna fumaria (ad es. una stufa a carbone), è necessario garantire un flusso d'aria sufficiente nel locale in cui si trova la cappa. Rivolgersi in ogni caso alla società spazzacamino responsabile. Se non è disponibile un tubo di scarico a installazione fissa o un condotto di scarico separato, è necessario modificare la cappa alla funzione di ricircolo (v. paragrafo "Installazione").

Funzione di ricircolo

L'aria aspirata viene filtrata dal filtro ai carboni (noto anche come filtro ai carboni attivi) e reimmessa nel locale. Il filtro ai carboni trattiene gli odori che si formano durante la cottura e l'aria filtrata viene reimmessa nella cucina dalle aperture di ventilazione laterale o superiore.

Se si usa la cappa in funzione di ricircolo, è possibile avere contemporaneamente nella stanza un fuoco indipendente dall'aria del locale.

Si consiglia di attivare il dispositivo qualche minuto prima di iniziare a cucinare. Per migliorare le prestazioni della cappa, estrarre il collettore del vapore (se presente). Regolare la potenza della cappa in base alla quantità di vapori e odori da aspirare. Lasciare in funzione la cappa per 5/10 minuti dopo aver terminato la cottura. In questo modo vengono aspirati dall'aria della cucina i vapori e gli odori residui.

UTILIZZO

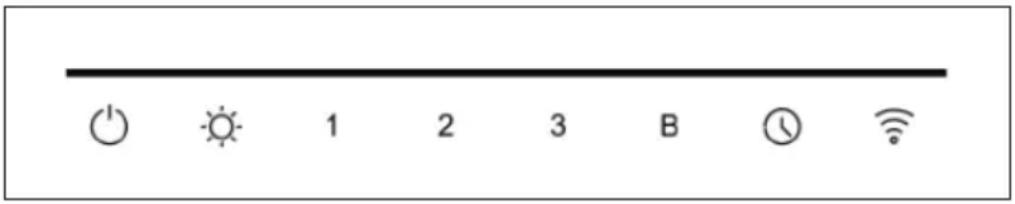

Pannello di controllo

1 2 3 B ① Wi

Tasti funzione

	Tasto on/off
	Tasto della lucePremere brevemente questo tasto per accendere o spegnere la luce.Impostare la temperatura di colore (Kelvin): in modalità operativa/ standby, tenere premuto a lungo questo tasto per regolare il valore Kelvin. In modalità di regolazione Kelvin, il tasto della luce si illumina.Premere brevemente "1" per regolare il valore Kelvin (da 280 K a 6500 K). Sono disponibili 6 livelli di regolazione totali.Premendo brevemente il tasto WiFi è possibile regolare la luminosità.Sono disponibili 3 livelli di luminosità totali: 100 %, 75 % o 50 %, selezionabili premendo più volte il tasto WiFi.
1	Livello 1 - velocità bassa
2	Livello 2 - velocità media
3	Livello 3 - velocità alta
B	Funzione BoosterDopo 5 minuti, la velocità passa automaticamente al livello 3.
	Spegnimento automaticoPremere brevemente questo tasto per far spegnere automaticamente il dispositivo dopo 5 minuti. Tenere premuto a lungo questo tasto per disattivare lo spegnimento automatico.

Tasto WiFi

- Per attivare la funzione WiFi, tenere premuto a lungo il tasto WiFi in modalità standby. Il simbolo WiFi inizia a lampeggiare. Stabilire la connessione alla rete WiFi (v. paragrafo "Controllo del dispositivo con smartphone"). Non appena la connessione è stata stabilita con successo, il simbolo WiFi rimane costantemente acceso. Se non viene stabilita alcuna connessione WiFi entro 3 minuti, il simbolo WiFi smette di lampeggiare e il dispositivo passa automaticamente in standby.

NOTE PER LA TUTELA DELL'AMBIENTE

• Quando si cucina, assicurarsi che ci sia una circolazione dell'aria sufficiente, in modo che la cappa possa funzionare in modo efficiente e silenzioso.
• Regolare la velocità della ventola in base alla quantità di vapore prodotto durante la cottura. Usare la modalità intensiva solo quando è necessario. Più bassa è la velocità della ventola, meno energia viene consumata.
• Se durante la cottura si producono grandi quantità di vapore, selezionare tempestivamente una velocità della ventola più alta. Se il vapore di cottura si è già diffuso in tutta la cucina, lasciare in funzione la cappa più a lungo.
• Spegnere la cappa dopo l'uso.
• Spegnere l'illuminazione dopo l'uso.
• Pulire il filtro a intervalli regolari e, se necessario, sostituirlo per aumentare l'efficacia del sistema di ventilazione e prevenire i rischi di incendio.
• Mettere sempre il coperchio su pentole e padelle durante la cottura per ridurre il vapore e la condensa.

CONTROLLO DEL DISPOSITIVO CON SMARTPHONE

Se si collega il dispositivo Klarstein con la rete WiFi di casa, è possibile utilizzarlo comodamente con l'apposita app di Klarstein. La app non permette solo di controllare il dispositivo a distanza con lo smartphone, ma offre anche accesso a utili informazioni.

Procedere in questo modo per collegare lo smartphone al dispositivo Klarstein:

1. Scaricare la app di Klarstein scansionando il codice QR (v. sotto) con lo smartphone o scaricandola direttamente dall'App Store o da Google Play.
2. Assicurarsi che lo smartphone sia collegato alla stessa rete WiFi con cui si desidera connettere il dispositivo Klarstein.
3. Aprire la app di Klarstein.
4. Accedere con il proprio account. Se ancora non si dispone di un account, effettuare la registrazione nella app di Klarstein.
5. Seguire le istruzioni della app.

Download della app

Utilizzare la funzione di scansione dello smartphone per scansionare il codice QR e salvare la app sullo smartphone.

Nota: ulteriori informazioni sull'utilizzo della app e supporto per stabilire la connessione con il dispositivo vengono fornite dalla app non appena la si apre per la prima volta.

iOS Android

Correzione degli errori in caso di problemi di connessione

Se non è possibile trovare il dispositivo Klarstein nella rete WiFi, controllare i seguenti punti:

1. La spina non è collegata. Assicurarsi che il dispositivo sia collegato a una presa elettrica.
2. Il dispositivo non si trova in modalità di accoppiamento. Assicurarsi che l'indicazione WiFi (LED) sul pannello di controllo del dispositivo smart lampeggi come descritto alla voce "Resettare le impostazioni WiFi" del dispositivo smart in questione (indicazioni a riguardo possono essere normalmente trovate alla voce "Connessione dei dispositivi").
3. Il punto di accesso WiFi non opera sulla banda da 2,4 GHz. Assicurarsi che il punto di accesso utilizzato operi sulla banda da 2,4 GHz e che sia disponibile un SSID personale sulla banda da 2,4 GHz. Se non si è sicuri del tipo di banda del punto di accesso, rivolgersi al fornitore di Internet.

Importante: tenere presente che se il router WiFi è dotato di dualband e opera dunque sia sulla banda da 2,4 GHz che su quella da 5 GHz, è necessario dividere gli SSID per ogni banda e utilizzare l'SSID della banda da 2,4 GHz per il collegamento.

1. Controllare le impostazioni del firewall della rete WiFi. L'impostazione del firewall della rete WiFi potrebbe non permettere alla app Klarstein di configurare le impostazioni WiFi sul dispositivo smart. Assicurarsi di non utilizzare reti WiFi pubbliche, come ad es. presso aeroporti, hotel, aziende, ecc.

2. Diversi dati di registrazione su smartphone e app. Assicurarsi che i dati di registrazione WiFi inseriti nella app Klarstein corrispondano a quelli con cui è collegato lo smartphone.

Se sono stati rispettati i punti citati in precedenza e lo smartphone continua a non connettersi alla app, si prega di inviare un'email al seguente indirizzo per ricevere supporto: [e-mail]

PULIZIA E MANUTENZIONE

ATTENZIONE

Pericolo di scossa elettrica! Non usare pulitori a vapore per la pulizia del dispositivo.

• Assicurarsi che il dispositivo sia spento.
• Staccare la spina dalla presa prima di pulire il dispositivo.
• Attendere sempre che dispositivo e componenti si siano raffreddati prima di procedere alla pulizia.
• Per la pulizia, non utilizzare panni, prodotti chimici o alcool, dato che potrebbero danneggiare la superfi cie. Manutenzione e ispezione devono essere eseguite regolarmente.
• Non utilizzare detergenti aggressivi o corrosivi. Non utilizzare detergenti abrasivi o detersivi per piatti alcalini (con valore del pH superiore a 7).
• Manutenzione e ispezione devono essere eseguite regolarmente. Nel caso di danni visibili, odori intensi o eccessivo surriscaldamento dei componenti, smettere di utilizzare il dispositivo.
• Pulire il dispositivo rispettando le istruzioni. La mancata osservanza può causare il pericolo di incendi.

Superfi ci d'acciaio inox

Pulire le superfi ci di acciaio inox ogni settimana. Per la pulizia, utilizzare un panno morbido, acqua tiepida e un detergente specifi co per l'acciaio inox. Assicurarsi di strofi nare seguendo le venature dell'acciaio inox, in modo da evitare spiacevoli graffi.

Superfi cie del pannello di controllo

Pulire il pannello di controllo ogni settimana. Per la pulizia, utilizzare un panno morbido e acqua tiepida. Prima della pulizia, assicurarsi che il panno sia pulito e non troppo bagnato. Rimovere umidità in eccesso con un panno morbido e asciutto.

Pulizia mensile dei fi ltri antigrasso

Pulire il fi Itro ogni mese per evitare pericoli di incendio. Il fi Itro raccoglie grasso, fumo e polvere, infl uenzando così l'effi cacia della cappa aspirante. Se il fi Itro non viene pulito, si accumulano residui di grasso.

Come pulire il filtro antigrasso:

• Rimuovere il filtro antigrasso.
• Seguire questi passaggi per pulire il filtro:

- Pulizia manuale (max. 30 °C): mettere il filtro in ammollo per 3 minuti in una soluzione di acqua e detergente sgrassante, delicato e non corrosivo.

- Lavastoviglie max (30 °C): mettere il filtro in lavastoviglie e attivare il programma con un detergente sgrassante, delicato e non corrosivo.

Nota: si consiglia di non utilizzare brillantante. Il filtro deve essere lavato separatamente da stoviglie e utensili da cucina. Sfregare il filtro con una spazzola morbida, facendo attenzione. Non esercitare forza eccessiva, in modo da non danneggiare il filtro. Il filtro può scolorirsi e diventare grigio. Questo è normale e non viene coperto dalla garanzia.

Sostituire il filtro ai carboni attivi

Sostituire il filtro ai carboni attivi ogni 3-6 mesi (v. paragrafo "Montare il filtro ai carboni attivi (opzionale)").

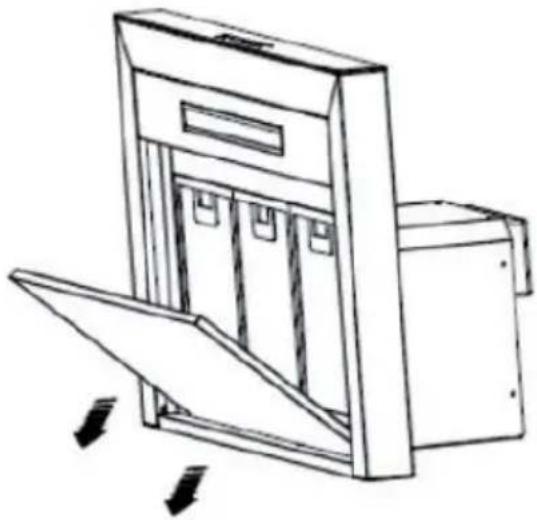

Sostituire la lampada

• La lampada può essere sostituita solo da un elettricista qualificato.
• Interrompere tutti i collegamenti con l'alimentazione elettrica prima di aprire il dispositivo.
• Pericolo di ustioni! Lasciare sempre raffreddare la lampada prima della sostituzione.
• Utilizzare guanti o un panno per evitare il diretto contatto con le mani. Il contatto diretto può ridurre la vita utile della lampada.
• Sostituire la lampada con una dello stesso tipo e con lo stesso numero di Ampere.

Nota: dopo aver inserito la nuova lampada, ricordarsi di fissare nuovamente tutti i componenti e di stringere le viti nella stessa posizione.

SMONTARE LA CAPPA ASPIRANTE

1. Assicurarsi che l'interruttore on/off sia in posizione "0".
2. Staccare la spina dalla presa elettrica a muro.
3. Staccare la cappa dalla parete o dal mobile.
4. Rimuovere il filtro. Smaltire il filtro in un centro per il riciclaggio di dispositivi elettrici ed elettronici obsoleti.
5. Rimuovere il motore. Smaltire il motore in un centro per il riciclaggio di dispositivi elettrici ed elettronici obsoleti.
6. Smaltire il resto della cappa in un centro per il riciclaggio della zona.

RISOLUZIONE DEI PROBLEMI

• Riparazioni ai componenti elettrici devono essere realizzate da elettricisti qualificati, nel rispetto delle normative locali. In caso di dubbi, rivolgersi al produttore, al servizio di assistenza ai clienti o a un'azienda tecnica autorizzata.
• Prima di aprire il dispositivo, interrompere tutti i collegamenti elettrici.

Errore Possibile causa Soluzione
La luce è accesa ma il motore non funziona.	La ventilazione è ostruita.	Spegnere il dispositivo e farlo riparare da tecnici qualificati.
	Il motore è danneggiato.
La luce è spenta e il motore non funziona.	La lampada è rotta. Sostituire la lampada.
	La spina è allentata. Inserire bene la spina nella presa elettrica.
L'alloggiamento vibra. La pala della ventola è danneggiata.		Spegnere il dispositivo e farlo riparare da tecnici qualificati.
L'aria non viene aspirata correttamente.	La distanza tra il fornello e la cappa è troppo grande.	Ridurre la distanza a 65-75 cm.

SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifi uti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifi uti domestici.

DICHIARAZIONE DI CONFORMITÀ

CE UK CA

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

Il fabbricante, Chal-Tec GmbH, dichiara che il tipo di apparecchiatura radio Alinea Smart è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use.berlin/10041171

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10041171, 10041172, 10041173, 10041174
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	11,6 kWh/Anno
Classe di efficienza energetica A++
Efficienza fluidodinamica FDE	hood	32,8
Classe di efficienza fluidodinamica		A
Efficienza luminosa LE	hood	49 (10041171 & 10041773)44 (10041772 & 10041174)	Lux/W
Classe di efficienza luminosa A
Grado di separazione del grasso GFE	hood	66,1 (10041171 & 10041773)66,8 (10041772 & 10041174)	%
Classe relativa al grado di separazione del grasso		D
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		316,0 / 505,9 m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		577,8 m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		52 / 63 dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		65 dB
Potenza assorbita a dispositivo spento	P_O	0,41 W
Potenza assorbita a dispositivo in standby	P_S	0.90 W
Informazioni di contatto Chal-Tec	GmbH, Wallstraße 16, 10179, Berlino, Germania

KLARSTEIN
