MANUALE UTENTE SteelTech 44 Colged

1.1 NORMALI CONDIZIONI DI SERVIZIO ....3

CAP 2 PREFAZIONE....3

2.1 AVVERTENZE....3
2.2 GARANZIA 3
2.3 STOCCAGGIO .... 3

CAP 3 INSTALLAZIONE ....4

3.1 DISIMBALLO 4
3.2 POSIZIONAMENTO 4
3.3 COLLEGAMENTO ELETTRICO 4
3.4 COLLEGAMENTO IDRAULICO....5
3.5 COLLEGAMENTO ALLA LINEA DI SCARICO 6
3.6 BRILLANTANTE E DETERGENTE....6

CAP 4 USO DELLA MACCHINA ....7

4.1 LEGENDA E SIMBOLOGIA 7
4.2 ACCENSIONE....7
4.3 PREPARAZIONE CESTO 7
4.4 SELEZIONE E AVVIO CICLO 7
4.5 PROGRAMMI 8
4.6 AVVIO AUTOMATICO CICLO 9
4.7 RIMOZIONE FILTRO INTEGRALE 9
4.8 SVUOTAMENTO MACCHINA....9

4.8.1 Macchine senza pompa scarico....9

4.8.2 Macchine con ciclo di scarico (*optional)....9

4.9 SPEGNIMENTO DELLA MACCHINA 9

4.10 RIGENERAZIONE RESINE (*OPTIONAL)....9

4.11 VISUALIZZAZIONE INFORMAZIONI....10

4.12 ELENCO MESSAGGI VISUALIZZABILI 10

4.13 FINE SERVIZIO 10

CAP 5 MANUTENZIONE....11

5.1 REGOLE GENERALI 11
5.2 PULIZIA 11
5.3 PULIZIA GRUPPO FILTRANTE....11
5.4 PULIZIA BRACCI....11
5.5 DOSATORI 11

CAP 6 AUTODIAGNOSTICA ....12

CAP 7 REGOLAZIONI ED IMPOSTAZIONI....14

7.1 IMPOSTAZIONE DUREZZA ADDOLCITORE INTEGRATO 15

CAP 8 SMALTIMENTO....16

CAP 9 AMBIENTE....16

9.1 UTILIZZO NEL RISPETTO DELL'AMBIENTE 16

Il costruttore si riserva in termini di legge la proprietà del presente documento con divieto di riprodu un divulgarlo con qualsiasi mezzo senza sua previa autorizzazione scritta.

N.B. Il produttore si riserva il diritto di apportare su questa lavastoviglie modifiche, elettriche, tecniche ed estetiche e/o sostituire parti senza alcun preavviso, ove lo ritenesse più opportuno, per offre sempre un prodotto affidabile di lunga durata e con tecnologia avanzata.

CAP 1 RISCHI ED AVVERTENZE IMPORTANTI

Leggere attentamente il manuale di istruzioni prima di avviare la macchina. Le avvertenza esso contenute forniscono importanti indicazioni riguardanti la sicurezza nelle varie fasi installazione, uso e manutenzione. Il mancato rispetto delle indicazioni fornite nella documentazione allegata può compromettere la sicurezza dell'apparecchio e far decadere immediatamente la garanzia.

• Questo apparecchio è destinato solo all'uso per il quale è stato espressamente concepito. Ogni altro uso è considerarsi improprio e quindi pericoloso.
• Il personale specializzato che effettua l'installazione è tenuto ad istruire adeguatamente l'utente circa il funzionamento dell'apparecchio e le eventuali misure di sicurezza da rispettare, anche fornendo dimostrazioni pratiche.
• Qualsiasi tipo di intervento sulla macchina, anche in caso di guasto, dovrà essere effettuato solamente dalla casa costruttrice o da un centro di assistenza autorizzato e da personale qualificato, utilizzando esclusivamente ricambi originali.
• Scollegare o isolare sempre la macchina dalla rete elettrica ed idrica prima di effettuare manutenzioni, riparazioni, e pulizia.

- La macchina NON deve essere utilizzata da personale non addestrato.

- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capa fisiche, sensoriali o mentali, o prive di esperienza e della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio.

- I bambini non devono giocare con l'apparecchio.

- La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

- La macchina NON deve rimanere sotto tensione quando non viene utilizzata.

- Se la macchina non è dotata di spina o di altro mezzo di disconnessione completa con separazione di tutti contatti, tali dispositivi di disconnessione devono essere incorporati nella rete di alimentazione, conformemente alle regole di installazione.

- Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio di assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

- La vite posta sull'apparecchio contrassegnata dal simbolo 5021 della norma IEC 60417 rappresenta il collegamento equipotenziale.

- Non aprire MAI velocemente la macchina se non ha finito il ciclo.

- Non utilizzare MAI la macchina senza le protezioni predisposte dal costruttore.

- Non utilizzare MAI la macchina per lavare oggetti di tipo, forma, misura, o materiale non garantiti per il lavaggio in macchina o non perfettamente integri.

• Non utilizzare MAI l'apparecchio o sue parti come scala o sostegno per persone, cose o animali.

- Non sovraccaricare MAI lo sportello aperto delle macchine a caricamento frontale, che è dimensionato per sostenere il solo cesto carico di stoviglie.

- Non immergere MAI le mani nude nelle soluzioni di lavaggio.

- Non rovesciare MAI la macchina dopo l'installazione.

- Se si nota un mal funzionamento o perdite di liquidi scollegare immediatamente la corrente elettrica e chiud l'alimentazione idrica.

- Non posizionare la lavastoviglie vicino a fonti di calore superiori a 50 °C.

• Non lasciare MAI la lavastoviglie esposta ad agenti atmosferici (pioggia, sole, ecc.)

- La lavastoviglie non deve essere installata in ambienti esterni privi di ripari adeguati.

- Non mettere mai in funzione un programma lavaggio senza il troppopieno, se previsto.

• Non avvicinare mai oggetti magnetici alla macchina.

- Non utilizzare la parte superiore della macchina come piano di appoggio.

- Il tecnico installatore ha l'obbligo di verificare la buona efficienza della terra.

- Alla fine del collaudo il tecnico installatore ha l'obbligo di rilasciare una dichiarazione scritta riguardo alla corretta installazione e collaudo secondo ogni normativa e regola d'arte.

- NON modificare la posizione o manomettere gli elementi che compongono la macchina, tali operazioni potrebbero compromettere la sicurezza della stessa.

• Livello di pressione acustica secondo EN ISO 4871:

• LpA Max = 55db Kpa=2.5db per versioni sottobanco
• LpA Max = 65db Kpa=2.5db per versioni capot
- LpA Max = 76db Kpa=1.5db per versioni lavaoggetti.

- Temperatura max acqua alimentazione: 50 °C.

• Pressione max acqua di alimentazione: 4 bar (400 kPa).
• Apparecchio previsto per essere collegato in maniera permanente alla rete idrica.
  • L'apparecchio non deve essere pulito con getti d'acqua o vapore.
• Altezza massima di scarico:

- A terra nelle versioni con troppopieno.

- Altezza massima 1 m nelle versioni con pompa scarico.

1.1 Normali condizioni di servizio

Temperatura ambiente: 40 °C max / 4 °C min (media 30 °C)

Altitudine: Fino a 2000 metri

Umidità relativa: Max 30% a 40 °C / max 90% a 20 °C

CAP 2 PREFAZIONE

2.1 Avvertenze

Conservare tutta la documentazione con cura nei pressi dell'apparecchio; consegnarla ai tecnici ed agli operatori addetti all'utilizzo e conservarlo integro nel tempo, attraverso una collocazione sicura, con eventuali copie per la consultazione frequente

L'operatore ha l'obbligo di leggere, capire ed apprendere il presente manuale prima di avviare operazione sulla macchina.

L'apparecchio è destinato esclusivamente al lavaggio professionale di stoviglie per collettività quindi l'installazione, l'uso e la manutenzione, rimangono in ogni caso destinati a personale addestrato che osservi le istruzioni del costruttore.

2.2 Garanzia

Il costruttore declina ogni responsabilità e garanzia per danni a cose o persone derivanti dalla inosservanza delle istruzioni date o da un uso improprio della macchina.

Il mancato rispetto delle indicazioni fornite nella documentazione allegata può compromettere la sicurezza dell'apparecchio e far decadere immediatamente la garanzia.

Le installazioni e le riparazioni effettuate da tecnici non autorizzati o l'utilizzo di ricambi non originali, fanno decadere immediatamente la garanzia.

2.3 Stoccaggio

Trasporto e deposito: Tra -10 °C e 55 °C con picco fino a 70 °C (per max 24 ore).

CAP 3 INSTALLAZIONE

Una corretta installazione è fondamentale per il buon funzionamento della macchina. Alcuni dei dati necessari per l'installazione della macchina sono rilevabili sulla targhetta caratteristiche posta sul fianco destro della macchina stessa ed in copia sulla copertina di questo manuale.

L'installazione deve essere eseguita esclusivamente da tecnici qualificati ed autorizzati.

3.1 Disimballo

Verificare l'integrità dell'imballo, scrivendo sulla bolla di consegna eventuali danni riscontrati. Dopo aver eliminato l'imballo assicurarsi che l'apparecchio sia integro; se la macchina è danneggiata, avvertire subito il rivenditore via fax o raccomandata R.R. ed il trasportatore che ne ha effettuato il trasporto. Se i danni sono da pregiudicare la sicurezza della macchina, non installare e/o utilizzare fino all'intervento di un tecnico qualificato.

Gli elementi dell'imballo (sacchetti di plastica, polistirolo espanso, chiodi, etc. ...) non de essere lasciati alla portata dei bambini ed animali domestici in quanto possibile fonte c

3.2 Posizionamento

• Verificare che nella zona di installazione non ci siano, o siano sufficientemente protett oggetti e materiali che possono essere danneggiati da vapore acqueo che può uscire dalla macchina durante il funzionamento.
• Prima di collocare la lavastoviglie, predisporre nel locale gli impianti, di alimentazione elettrica, approvvigionamento idrico e di scarico.
• In caso di incasso di macchine a parete singola lasciare almeno 10 mm di spazio tra pareti della macchina e le superfici adiacenti.
• La pavimentazione o l'incasso dovrà essere dimensionata tenendo conto del peso complessivo della lavastoviglie.
• Per garantire la stabilità, installare e livellare la macchina sui suoi quattro piedini.
• Questo apparecchio è adatto solo ad un allacciamento fisso, diverse soluzioni di installazione devono essere concordate ed approvate dal costruttore.
• Rimuovere la pellicola protettiva dalla carrozzeria prima di iniziare l'utilizzo della lavastoviglie.

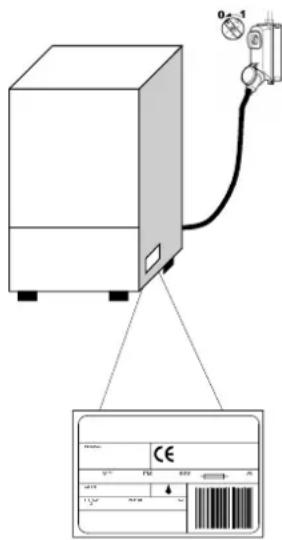

3.3 Collegamento elettrico

• Deve essere presente un interruttore generale di tipo onnipolare, che interrompa tutti contatti incluso il neutro, con distanza tra i contatti aperti di almeno 3 mm e con sca magnetotermico di sicurezza od accoppiato a dei fusibili, da dimensionare o tarare in conformità alla potenza indicata sulla targhetta caratteristiche della macchina.
• L'interruttore generale deve trovarsi sulla linea elettrica vicino all'installazione e deve servire esclusivamente un'apparecchiatura alla volta.
• Tensione e frequenza della rete elettrica devono coincidere con quelli della targhetta caratteristiche.
• Deve essere presente un efficace impianto di messa a terra, secondo le vigenti norme di prevenzione, per la sicurezza dell'operatore e dell'apparecchiatura.

- La presente apparecchiatura è conforme alla certificazione EN/IEC 61000-3-11 se l'impedenza del sistema Z è minore o uguale a max nel punto di interfaccia tra il sistema di alimentazione dell'utente e il sistema pubblic responsabilità dell'installatore o dell'utente dell'apparecchiatura di verificare, che l'apparecchiatura sia collegata esclusivamente ad un'alimentazione con un sistema di impedenza minore o uguale a max .

	Z_max
Lavaoggetti	0.21
Capot	0.24
Sottobanco 0.41

- Il cavo di alimentazione, esclusivamente di tipo H07RN-F portate di corrente in servizio mobile a 60 °C sul conduttore:

Macchina trifase

-5x2,5 mm ^3 fino a 20 A
-5x4 mm ^2 fino a 30 A
-5x6 mm² fino a 38 A
-5x10 mm ^2 fino a 54 A

Macchine monofase

-3x1,5 mm ^2 fino a 16 A
-3x2,5 mm ^2 fino a 25 A

• Non deve essere messo in trazione o schiacciato durante il normale funzionamento o la manutenzione ordinaria.
- L'apparecchiatura deve inoltre essere collegata in un sistema equipotenziale, il cui collegamento viene effettuato mediante una vite contrassegnata dal simbolo 5021 della IEC 60417.
- Il conduttore equipotenziale deve avere una sezione di 10 mm
- Rispettare le polarità indicate nello schema elettrico.
- Per ulteriori informazioni consultare lo schema elettrico.

È vietato l'uso di prese multiple, adattatori, cavi di tipo e di sezione non adeguata o giunzioni di prolunga non conformi alle norme vigenti in materia di impiantistica.

3.4 Collegamento idraulico

L'apparecchio va collegato alla rete idrica mediante un tubo flessibile. Tra la rete idrica e l'elettrovalvola dell'apparecchio deve essere presente una valvola di intercettazione. La valvola d'intercettazione deve trovarsi vicino dell'apparecchiatura.

• L'alimentazione d'acqua, temperatura e pressione, devono essere compatibili con quanto indicato in targhetta caratteristiche tecniche della macchina.
• Assicurarsi che la portata di alimentazione non sia inferiore a 20 l/min.
• Se la durezza dell'acqua è superiore a 14 °f (8 °dH) consigliamo di utilizzare la macchina con addolcitore i Se la durezza dell'acqua è superiore a 35 °f (19,5 °dH) installare un addolcitore esterno prima dell'elettrov
• Per macchine non dotate di addolcitore; se la durezza dell'acqua è superiore ad 14 °f (8 °dH) installare un addolcitore esterno prima dell'elettrovalvola.

IT

ISTRUZIONI ORIGINALI

• Nel caso di concentrazioni molto alte di minerali residui nell'acqua di conducibilità elevate consigliamo l'installazione di un impianto di demineralizzazione.
• Le macchine destinate all'impiego con acqua dissalata o comunque con alta concentrazione di cloruro di so devono essere ordinate specificatamente, in quanto richiedono materiali specifici per la loro costruzione
• Non alimentare con acqua demineralizzata le macchine dotate di recuperatore di calore con batterie di recu in rame. In questi casi richiedere la versione con batterie aventi tubazioni inox.

3.5 Collegamento alla linea di scarico

• La linea di scarico deve essere formata da un pozzetto sifonato libero di dimensioni adeguate alla portata del tubo di scarico fornito con la macchina. Il tubo deve poter raggiungere il pozzetto, senza essere tirato, costretto, piegato, schiacciato, premuto o forzato da nulla.
• Lo svuotamento della vasca avviene per gravità, quindi lo scarico deve essere ad un livello inferiore alla base della macchina.

Max 1 m

Con pompa scarico (disponibile su richiesta)

• Qualora lo scarico non sia ad un livello inferiore alla base della macchina, possibile usare la versione provvista di pompa scarico (disponibile su richiesta).
• In questo caso L'altezza massima dello scarico è pari ad 1 m.
• Verificare sempre che lo scarico funzioni correttamente e che non sia intasato.
• Ogni altra soluzione deve essere preventivamente concordata ed approvata dal costruttore.

3.6 Brillantante e detergente

• Il dosaggio del brillantante e detergente avviene attraverso il dosatore installato di serie sulla macchina, se previsto dal modello.
• Il dosaggio viene stabilito in base alla durezza dell'acqua dal tecnico installatore, il quale provvederà anche taratura dei dosatori stessi.
• Prima di procedere con la taratura, riempire i tubi di alimentazione dei dosatori con il relativo prodotto.
• La taratura si effettua tramite le corrispondenti viti di regolazione, o direttamente dal pannello comandi se prevista.
• Il livello dei liquidi nel contenitore deve essere sufficiente al pescaggio; non va mai fatto scendere fino allo svuotamento ne rabboccato con prodotti corrosivi o impuri.

Non utilizzare MAI detergenti a base di CLORO o IPOCLORITI.

L'installazione di un dosatore automatico del detergente è sempre raccomandata.

Con riferimento alla (Fig. 1)

1 PULSANTE ON/OFF 5 LED RISCIACQUO
2 PULSANTE SELEZIONE PROGRAMMI 6 LED LAVAGGIO
3 PULSANTE START 7 LED DI STATO
4 DISPLAY INFORMAZIONI

4.2 Accensione

Con riferimento alla (Fig. 2):

• Inserire l'interruttore generale dell'elettricità, aprire il rubinetto esterno dell'acqua.
• Verificare la presenza del troppopieno.
• Premere il pulsante ON/OFF (1).
• Il caricamento dell'acqua inizia automaticamente all'accensione della macchina.
• Il punto sul display lampeggia fino al raggiungimento del livello.
• Al raggiungimento della temperatura di lavoro il LED DI STATO (7) rimane accesa verde.
• Le condizioni ottimali per iniziare a lavare sono raggiunte.

• I LED LAVAGGIO (6) e RISCIACQUO (5) si illumina modo alternato ad indicare il riscaldamento della vasca e del boiler.

4.3 Preparazione cesto

Con riferimento alla (Fig. 3), per un corretto funzionamento della macchina, seguire le seguenti regole:

• Usare un cesto adeguato, riempiendolo senza sovraccaricarlo e senza sovrapporre le stoviglie.
• Effettuare sempre lo sbarazzo preliminare delle stoviglie; non mettere stoviglie con residui secchi o solidi.
• Posizionare i recipienti vuoti rovesciati nel cesto.
• Inserire piatti e simili nell'apposito cesto inclinati, con la superficie interna rivolta verso l'alto.
• Nel cestello apposito inserire le posate miste, con l'impugnatura rivolta verso il basso.
• Non sistemare posate d'argento e d'acciaio inossidabile nello stesso cestello portaposate in quanto ne risulterebbe la brunitura dell'argento e la probabile corrosione dell'acciaio.
• Lavare le stoviglie subito dopo l'uso per evitare l'indurimento e la fissazione dello sporco.
• Usare solo stoviglie integre e garantite per il lavaggio a macchina.

4.4 Selezione e avvio ciclo

• Selezionare il ciclo di lavaggio adeguato al tipo di stoviglie premendo ripetutamente il tasto SELEZIONE PROGRAMMI (2) il display indicherà il numero del ciclo di lavoro selezionato (Fig. 4).
• Per avviare il programma premere il pulsante START (3), Il lampeggiare dei LED LAVAGGIO (6) e RISCIACQUO (5) indicheranno la fase del ciclo e sul display sarà indicata la relativa temperatura.
• A ciclo ultimato il LED DI STATO (7) si illumina di verde (Fig. 5).
• Per una rapida asciugatura delle stoviglie, a fine ciclo estrarre subito il cesto dalla macchina.
  • Per terminare in anticipo il ciclo di lavaggio, premere il tasto di START (3).

N. B. Nelle versioni capot dopo il primo ciclo di lavoro si auto-abilita la partenza automatica: l'attivazione dei cicli successivi avviene cioè automaticamente alla chiusura della capot. Questa modalità verrà segnalata a display dalla dicitura "AS".

4.5 Programmi

P1	Ciclo stoviglie poco sporche, programma breve.
P2	Ciclo stoviglie mediamente sporche, programma medio.
P3	Ciclo stoviglie molo sporche, programma lungo.
G2	Ciclo per bicchieri standard.
G3	Ciclo per bicchieri intensivo.
C1	Ciclo per tazzine.
CL	Ciclo di scarico e autopulizia finale da eseguire a fine giornata.
dr Ciclo di	scarico.

Attenzione:

La presenza dei programmi speciali varia secondo il modello di lavastoviglie.

4.6 Avvio automatico ciclo

Tale funzione permette di far partire automaticamente il ciclo scelto alla chiusura della porta. Per attivarla procedere nel seguente modo (Fig. 6):

• Se non prevista di default la funzione deve essere prima attivata dal menù impostazioni.
• A macchina accesa con porta aperta tenere premuto (per almeno cinque secondi) il pulsante START (3) fino a quando sul display non appare la segnalazione AS.
• Per disattivare la funzione premere nuovamente START (3) per cinque secondi con porta aperta.

4.7 Rimozione filtro integrale

- Portare i bracci di lavaggio e risciacquo in posizione ortogonale al bordo della porta (Fig. 7).

Nel caso la lavastoviglie abbia un braccio di lavaggio a 3 bracci, sarà necessario rimuoverlo per togliere i integrali.

- Sollevare ciascun semifiltro impugnando la relativa maniglia.

4.8 Svuotamento macchina

4.8.1 Macchine senza pompa scarico

• Spegnere la macchina.
• Rimuovere il filtro integrale se presente (Fig. 7 A).
• Estrarre il troppopieno tirandolo verso l'alto (Fig. 8 B).
• Attendere che la vasca sia completamente vuota.
• Se necessario estrarre il filtro vasca ed eseguirne la pulizia (Fig. 8 C).

4.8.2 Macchine con ciclo di scarico (\*optional)

• Se presente rimuovere il filtro integrale (Fig. 7 A).
• Se presente estrarre il troppopieno tirandolo verso l'alto (Fig. 9).
• Richiudere lo sportello.
• Selezionare il ciclo dr.
• Premere il pulsante START (3) per avviare il ciclo.
• La macchina esegue un ciclo di scarico con autopulizia (*se prevista); al termine si spegne.
• Se necessario estrarre il filtro vasca ed eseguirne la pulizia (Fig. 8 C).

4.9 Spegnimento della macchina

- Per spegnere la macchina premere il pulsante ON/OFF (1) sul DISPLAY (4) rimangono visualizzati i segmenti centrali ad indicare la presenza di tensione.

4.10 Rigenerazione resine (\*optional)

Nelle macchine dotate di addolcitore quando compare la segnalazione SA Lt è necessario aggiungere sale nell'apposito serbatoio; procedere nel seguente modo:

• Estrarre il cesto dalla macchina.
• Togliere il filtro integrale (Fig. 7).
• Svitare il tappo del serbatoio sale (Fig. 11).
• Versare sale da cucina in grani, 300 g circa, utilizzando l'imbuto in dotazione. (se si esegue l'operazione per prima volta riempire inizialmente il serbatoio con acqua).
• Richiudere con forza il contenitore.
• Risciacquare manualmente la zona intorno al tappo sale e eseguire un ciclo di autopulizia per evitare possi problemi di corrosione.
• La segnalazione SA Lt scomparirà dopo qualche minuto.

La segnalazione rG a display indica che la macchina sta eseguendo il ciclo di rigenerazione resine necessario per ripristinare il corretto funzionamento dell'addolcitore, finché è presente la segnalazione i cicli avviati potrebbero risultare più lunghi del normale.

N.B. Non spegnere la macchina se è in corso un ciclo di rigenerazione.

4.11 Visualizzazione informazioni

- Tenendo premuto per qualche secondo il pulsante START (3) è possibile visualizzare in sequenza la temperatura del Boiler della Vasca e il numero di cicli effettuati dalla macchina.

Questo tipo di visualizzazione può essere fatta sia prima che durante il ciclo e sarà visibile solo temporaneamente.

• Tenendo premuto per qualche secondo il pulsante SELEZIONE PROGRAMMI (3) è possibile visualizzare in sequenza la temperatura del Boiler della Vasca, in modo permanente e per tutti i programmi.
• È possibile disattivare la funzione tenendo premuto per qualche secondo il pulsante SELEZIONE PROGRAMMI (3).

4.12 Elenco messaggi visualizzabili

do	Porta aperta	AS Partenza automatica attiva
b	Temperature di risciacquo	no dt	Mancanza detergente
t	Temperatura di lavaggio	no bl Mancanza brillantante
rG	Rigenerazione in corso	CH	Chiave menù
SA Lt	Mancanza sale addolcitore	Fu	Revisione firmware
Cy	Numero di cicli effettuati	Su	Codice software

4.13 Fine servizio

• A fine giornata, svuotare sempre la macchina come descritto al paragrafo 4.8 Svuotamento macchina.
• Togliere alimentazione elettrica tramite l'interruttore generale e chiudere il rubinetto esterno dell'acqua.
• Eseguire la manutenzione ordinaria e pulire la macchina come descritto al paragrafo CAP 5 MANUTENZIONE.
• Se possibile, lasciare la lavastoviglie socchiusa per evitare la formazione di cattivi odori all'interno.

CAP 5 MANUTENZIONE

5.1 Regole generali

Prima di eseguire qualsiasi operazione di manutenzione, scaricare completamente l'acqua, togliere elettricità e chiudere la valvola esterna dell'acqua.

Non usare getti d'acqua in pressione perché potrebbero danneggiare l'impianto elettrico. Lavare le superfici esterne solo quando sono fredde, con prodotti appositamente formulati per la manutenzione dell'acciaio.

Nel caso di possibile formazione di ghiaccio, scaricare l'acqua dal boiler e dalla pompa di lavaggio.

5.2 Pulizia

Per garantire l'efficienza della macchina devono essere eseguite periodicamente le operazioni di manutenzione indicate in seguito. È consigliato un trattamento periodico di sanitizzazione con adeguati prodotti, non corrosivi da commercio.

5.3 Pulizia gruppo filtrante

Eseguire tale procedura a fine giornata o quando si notano residui di sporco sui filtri:

1. Togliere e pulire i cesti.
2. Svuotare la vasca seguendo le istruzioni riportate al paragrafo 4.8 Svuotamento macchina.
3. Rimuovere e pulire accuratamente tutti i filtri della lavastoviglie.
4. Per pulire la vasca d'acciaio non usare prodotti od oggetti abrasivi.
5. Al termine delle operazioni elencate riposizionare accuratamente ogni parte.

5.4 Pulizia bracci

I bracci di lavaggio e risciacquo sono facilmente asportabili per consentire la periodica pulizia degli ugelli e prevenire possibili otturazioni e/o depositi.

Procedere come segue (Fig. 10):

• Rimuovere i bracci svitando la relativa ghiera di fissaggio o tramite sgancio rapido se previsto.
• Lavare ogni parte sotto un getto d'acqua corrente, pulire accuratamente gli ugelli utilizzando eventualmente stuzzicadenti o piccoli utensili appuntiti.
• Pulire i perni di rotazione dei bracci all'interno della macchina e la zona d'uscita dell'acqua di lavaggio e di risciacquo.
• Riposizionare i bracci e verificarne la libera rotazione.

5.5 Dosatori

Per garantire l'efficienza della lavastoviglie è l'efficacia del lavaggio è necessario sostituire periodicamente i tubetti interni ai dosatori di detergente e brillantante.

I tubetti hanno una durata che può variare in funzione dei prodotti chimici utilizzati.

Si coniglia di verificare periodicamente lo stato dei tubetti e di programmare la loro sostituzione almeno una volta all'anno.

CAP 6 AUTODIAGNOSTICA

La macchina è dotata di un sistema di autodiagnosi in grado di rilevare e segnalare una serie di malfunzionamenti.

Anomalia		Descrizione e possibili rimedi
Er01		Risciacquo non effettuato. Il risciacquo delle stoviglie non è stato eseguito correttamente. Verificare la corretta pulizia degli ugelli di risciacquo.
Er02		Mancato scarico acqua. Lo scarico acqua non viene eseguito o viene eseguito in maniera anomala. Verificare che il tubo di scarico non sia piegato o schiacciato e che il sifone o i filtri non siano intasati. Nelle macchine dotate di troppopieno rimuoverlo prima di avviare il ciclo di scarico.
Er03		Anomalia ripristino temperatura risciacquo. Il ripristino della temperatura del boiler non è avvenuto entro i limiti di tempo prestabiliti durante il ciclo di lavaggio. Spegnere e riaccendere la macchina ed eseguire un nuovo ciclo.
SAFE	Er04	Anomalia caricamento acqua in vasca. Verificare se i collegamenti idraulici sono corretti, che sia aperto il rubinetto di alimentazione idrica. Dove previsto verificare la presenza del troppopieno. Spegnere e riaccendere la macchina ed eseguire un nuovo caricamento.
Er05		Anomalia termometro vasca. (Sonda aperta) La macchina non rileva il valore della temperatura della vasca. Spegnere e riaccendere la macchina.
Er06		Anomalia termometro vasca. (Sonda in corto) La macchina non rileva il valore del temperatura della vasca. Spegnere e riaccendere la macchina.
Er07		Anomalia termometro boiler. (Sonda aperta) La macchina non rileva il valore della temperatura del boiler. Spegnere e riaccendere la macchina.
Er08		Anomalia termometro boiler. (Sonda in corto) La macchina non rileva il valore del temperatura del boiler. Spegnere e riaccendere la macchina.
Er09		Time out caricamento boiler:: mancato riempimento boiler. Non è possibile effettuare risciacquo. Controllare che il rubinetto di alimentazione idrica sia aperto. Spegnere e riaccendere ed eseguire un nuovo ciclo.
Er21		Risciacquo insufficiente il risciacquo non è stato effettuato nella giusta quantità, Verificare la corretta pulizia degli ugelli di risciacquo. L'errore non blocca la macchina.
Er22		Anomalia ripristino temperatura vasca: Il ripristino della temperatura della vasca nor è avvenuto entro i limiti di tempo prestabiliti durante il ciclo di lavaggio. Spegnere e riaccendere la macchina ed eseguire un nuovo ciclo.
Er25		Effettuare rigenerazione esterna: È stato raggiunto il numero dei litri impostato per apparecchiature di trattamento acqua esterne, l'errore non preclude il funzionamento della lavastoviglie, il messaggio può essere resettato entrando nelle impostazioni del menù 12.
SAFE	ErSF	Sicurezza elettromeccanica: Sono intervenuti i termostati di sicurezza del boiler o della vasca, oppure è intervenuto il pressostato di sicurezza vasca.
	ErSL	Sicurezza livello: Livello di acqua in vasca non corretto.
	Erb	Temperatura Boiler Eccessiva: Probabile rottura del relè /teleruttore riscaldamento
	Ert	Temperatura Vasca Eccessiva: Probabile rottura del relè /teleruttore riscaldamento
drt		Filtro sporco: Livello di acqua in vasca non corretto, causato da filtro sporco o troppopieno male inserito.
Anomalia		Descrizione e possibili rimedi
ErSI		Errore sicurezza ingresso: Errore irreversibile, contattare l'assistenza tecnica.
Er98		Errore soft start: Errore nel sistema di soft start, contattare l'assistenza tecnica.
NO SALT		Mancanza sale: Nelle lavastoviglie con addolcitore, indica la mancanza del sale.Aggiungere sale.
NO DT		Mancanza detergente: Aggiungere detergente nella tanica di pescaggio.
NO BL		Mancanza brillantante: Aggiungere brillantante nella tanica di pescaggio.
SERV		Richiesta manutenzione: Richiesto intervento di manutenzione generica, se pre impostato.
REG ON		Rigenerazione in corso: il ciclo di rigenerazione delle resine dell'addolcitore è in corso
REG REQ		Richiesta Rigenerazione: È necessario avviare la rigenerazione se non prevista automaticamente.
Er27		Errore gradiente boiler: Il riscaldamento del boiler non funziona correttamente.
Er28		Errore gradiente vasca: Il riscaldamento della vasca non funziona correttamente.
Er99		Errore scheda ausiliaria: La comunicazione con la scheda ausiliaria, non avviene correttamente.
Er30		Errore aperura automatica: Nelle lavastoviglie a capot con apertura automatica, il sistema di apertura non funziona correttamente.Verificare che nulla ostacoli l'apertura della capot.Se il problema persiste contattare l'assistenza tecnica.
Er31		Errore chiusura automatica: Nelle lavastoviglie a capot con apertura automatica, il sistema di chiusura non funziona correttamente.Verificare che nulla ostacoli la chiusura della capot.Se il problema persiste contattare l'assistenza tecnica.
Er33		Osmosi con pressione minima: Controllare che il rubinetto dell'acqua sia aperto.
Er34		Osmosi perdita acqua: Chiudere l'alimentazione elettrica e idraulica della lavastoviglie, contattare l'assistenza tecnica.
Er35		Osmosi errore conducibilità: Il sistema di non funziona correttamente, contattare l'assistenza tecnica.
Er36		Filtro osmosi: Il filtro osmosi è da sostituire, contattare l'assistenza tecnica.
Er37		Timeout riscaldamento boiler: L'elemento riscaldante l'acqua di risciacqui non funziona correttamente, contattare l'assistenza tecnica.
Er38		Timeout riscaldamento vasca: L'elemento riscaldante l'acqua di lavaggio non funziona correttamente, contattare l'assistenza tecnica.
Er39		Pressostato boiler guasto.
Er40		Pressostato vasca guasto.
Lo spegnimento e la successiva accensione della macchina “resetta” la segnalazione, se dopo l'esecuzione delle indicazioni fornite il problema si ripresenta rivolgersi al Servizio Assistenza Tecnica Autorizzato.

Le seguenti impostazioni devono essere eseguite solo da un tecnico qualificato.

I parametri sottoelencati possono essere impostati, in sede di installazione o successivamente, accedendo al menù impostazioni nel seguente modo:

• Macchina in standby con porta aperta.
- Premere contemporaneamente i pulsanti 2 e 3 (SELEZIONE PROGRAMMI e START) per 5 secondi e introdurre la chiave CH 12 (pulsanti 2 e 3 per variare il parametro, 1 per confermare).
- Successivamente premendo ripetutamente il pulsante 1 (ON/OFF) è possibile scorrere le voci seguenti attivandole e/o variandole mediante i pulsanti 2 e 3.
- Premendo a lungo il tasto 1 si uscirà dalla modalità programmazione e la modifica sarà memorizzata.

L'elenco dei parametri può variare secondo la tipologia di macchina.

	Language	Selezione della lingua.
b	Boiler Temperature	Regolazione della temperatura del boiler per i programmi. Nelle versioni con boiler atmosferico (pompa risciacquo) sono presenti impostazioni diverse per ogni programma (b1 - b2 - b3).
t	Tank Temperature	Regolazione della temperatura della vasca per i programmi. Nelle versioni con pompa risciacquo sono presenti impostazioni diverse per ogni programma (t1 - t2 - t3).
tH	Thermo - Stop Attivazione della funzione Thermostop che garantisce una corretta temperatura di risciacquo.
ES	Energy Saving Attivazione della funzione Energy Saving che garantisce un risparmio energetico quando la macchina è accesa e non utilizzata.
dn	Detergent Pump Azionamento manuale del dosatore detergente.
bn	Rinse Aid Pump Azionamento manuale del dosatore brillantante.
rn	ManualRinse	Azionamento manuale della pompa di risciacquo.
dt	Dosage Detergent	Tempo di dosaggio detergente.
bl	Dosage Rinse Aid	Tempo di dosaggio brillantante.
dH	WaterHardness	Impostazione durezza acqua in ingresso (macchine con addolcitore): inserire i valori con riferimento alla tabella sottostante.
CC	Set Number Service Cycles	Impostazione ed attivazione del contaclici che attiva la segnalazione manutenzione (Service) per addolcitore esterno.È possibile eliminare la scritta “ Service “ tenendo premuto tutti i 3 tast con macchina spenta e porta aperta.
CLS	Water Service Set	Impostazione dei litri di autonomia per apparecchiatura di trattamento acqua esterna, set di regolazione da 0 a 12000 litri con passo 200.
AA	Autostart Autoenabling	Auto abilitazione della partenza automatica.
dr	Manual Drain	Azionamento manuale della pompa di scarico.

Dopo aver impostato i parametri desiderati per uscire memorizzando il tutto mantenere premuto, il pulsante 1 fino a che a display non appaiono i trattini di linea on.

7.1 Impostazione durezza addolcitore integrato

Impostare il grado di durezza dell'acqua di alimentazione dH nel menù impostazioni secondo quanto riportato nella seguente tabella:

Durezza misurata dH Durezza misurata			dH
°fr dGH	n° °fr dGH n°
0 ÷ 20 0 ÷	11 1 41 ÷ 45 23 ÷ 25 6
21 ÷ 25 12	÷ 14 2 46 ÷ 50	26 ÷ 28 7
26 ÷ 30 15	÷ 17 3 51 ÷ 55	29 ÷ 31 8
31 ÷ 35 17	÷ 20 4 56 ÷ 60	31 ÷ 34 9
36 ÷ 40 20	÷ 22 5

Sulle nostre macchine non esistono materiali che richiedono particolari procedure di smaltimento.

N.B. (Applicabile nei paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata).

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito c rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto.

Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

Simboli			Oggetto	Materiale %
Riciclabili direttamente			Lamiera Acciaio		80
			Imballo cartone PAP
			Bancale legno	ISPM15
			Parti in plastica	PP, PP+FV
Composti		RAEE	Motori	Assemblati	20
			Parti elettriche
			Parti elettroniche
			Parti in gomma	EPDM

CAP 9 AMBIENTE

9.1 Utilizzo nel rispetto dell'ambiente

Un utilizzo consapevole della lavastoviglie, può contribuire ad un miglior impatto ambientale adottando nell'uso quotidiano piccoli accorgimenti come:

• Lavare solo cesti completi.
- Spegnere la lavastoviglie se inutilizzata.
- Tenere la macchina chiusa, quando è in modalità di stand by.
- Utilizzare programmi adeguati al grado di sporco.
- Alimentare la macchina con acqua calda, se riscaldata con gas.
• Assicurarsi che gli scarichi confluiscano in un impianto fognario adeguato.
• Non superare le dosi consigliate dei detersivi.

Temperatura ambiente:

40 °C máx. / 4 °C mín. (media 30 °C)
