MANUALE UTENTE EVOX J11 RCF

1 AVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI 12
2 DESCRIZIONE 14
3 PAnnello POSTERIORE -FUNZIONI E CONTROLLI 15
4 CONTENUTO DELL'IMBALLAGGIO 16
5 INSTALLAZIONE 17
6 CONNECTIONI 18
7 RISOLUZIONE DEI PROBLEMI 19

FRANCAIS

1 MESURES DE SECURITE ET INFORMATIONS GENERALES 20
2 DESCRIPTION 22
3 FONCTIONS ET CONTROLES DU PANNEAU ARRIERE 23
4 CONTENU DES CARTONS 24
5 INSTALLATION 25
6 CONNEXIONS 26
7 DEPANNAGE 27

DEUTSCH

I symboli utilizzati in quello documento notificano importanti istruzioni operative e avertimenti che dovono essere seguiti attendamente.

	CAUTELA	Importante istruzione operativa: notifica un pericolo che potrebbe danneggiare il prodotto, compresa la perdita di dati
	ATTENZIONE	Aventimento importante riguardante l'uso di voltaggi pericolosi e il potenziale rischio di shock elettrico, lesioni personali o morte.
	NOTE IMPORTANTI	Informazioni utili e rilevanti sull'argomento
	SUPPORTI, TROLLEY E CARRRELLI	Informazioni riguardanti l'utilizzo di supporti, trolley e carrelli. Suggerisce di muovere con estrema cautela e di non inclinare il carico.
	SMALTIMENTO	Qesto significolo indica che il prodotto non delve essere smalitto con i rifiuti ordinari,arsi come indicato nella direttiva WEEE (2012/19/EU) e nelle normative nazionali in vigore.

NOTE IMPORTANTI

Questo manuale contiene informazioni importanti sull'uso corretto e sicuro del dispositivo. Prima di collegare e utilizzare quello prodotto, leggere attendamente quello manuale di istruzioni e tenerlo a portata di mano per riferimento futuri. Il manuale deve essere considerato parte integrante di quello prodotto e deve accompagnarlo in caso dichio proprioeta come riferimento per la corretta installatione eutilizzo nonché per le precauzioni di sicurezza. L'azienda non si assume alcuna responsabilita per l'installazione e o l'uso errati di quello prodotto.

Tutte le precauzioni, in particolare quale di sicurezza, devono essere lette con particolare attenzione poiché forniscono informazioni importanti.

PRECAUZIONI DI SICUREZZA

PRECAUZIONI GENERALI DI SICUREZZA

1. Proteggere i cavi di alimentazione e di segnale da eventuali danni. Assicurarsi che siano posizionati in modo che non possano essere calpestati o schiacciati.
2. Per prevenir il rischio di scosse elettriche, non apire mai quello prodotto: all'interno non ci sono parti a cui l'utente debba accedere. Non tentare mai di effettuare operazioni, modifiche o riparazioni non espessamente descriptors in quello manuale.
3. Se questo prodotto inizia ad emettere strani odori o fumo, in caso di dispositivo attivo spegnerlo immedialamente e scollegare il cavo di alimentazione; in caso di dispositivo passivo spegnere l'amplificatore e rimuoverlo alla linea.

4. Rivolgersi al centro di assistenza autorizzato o al personale qualificato se si verifica una delle seguenti condizioni:

5. Il disposizione non funziona (o funzione in modo anomalo).

6. Il cavo è stato danneggiato.
7. All'interno del dispositiivo sono presenti oggetti o liquidi.

8. Il dispositorio è stato danneggiato a causa di forti urti o di un incendio.

9. Assicurarsi che nessun oggett o liquido possa penetrare nel prodotto, poichec io potrebbe causare un cortocircuito. Questo apparecchio nonuve essere esposto a gocciolamenti o spruzzi. Nessun oggett pieno di liquidi, come vasi, delve essere posizionato su quello apparecchio. Su quello apparecchio non devono essere posizionate fiamme libere (come candele accese).

10. Non collegare quello prodotto ad apparecchiature o accessori non previsti. In caso di installazioni sospese utilizzare solo gli apposti puniti di ancoraggio e non tentare di addependere quello prodotto utilizzato elementi non idonei o non specifici allo scopo. Verificare inolte l'idonità della superficie di supporto a cui viene anticorato il prodotto (parete, soffitto, struttura, ecc.), e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF, ecc.), che devono garantire la sicurezza del systema/installazione nel tempo, considerandoanche, ad esempio, le vibrazioni meccaniche normalmente generate dai diffusori. Per evitare il rischio di caduta dell'apparecchiatura, non impilare più unità di quello prodotto a meno cheQLa possibilità non sa specificata nel manuale dell'utente.

11. L'azienda consiglia vivamente di far installare quello prodotto solo da installeratori professionisti qualificati (o ditte specializzate) che possano garantire la corretta installatione e certificarla seconde le normative vigenti. L'intero impianto audio dove essere conforme alle norme e normative vigenti in materia di impianti eletrlici.

1. L'apparecchiatura delve essere utilizzata, owe necessario, solo su supporti, trolley e carrelli consigliati dal produttore. L'apparecchiatura / supporto / carrello delve essere spostata con estrema cautela. Arresti improvisi, effecssiva spinta o pavimenti irregulari posso nibaltamento. Non inclinare mai.
2. Perdita dell'udito: l'esposizione a livelli sonori elevati cui possare la perdita permanente dell'udito. Il livello di pressione acustica che porta alla perdita dell'udito è diverso da persona a persona e dipende alla durata dell'esposizione. Per prevenir un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, chiunque si esposto a tali livelli dovrebbe utilizzare adeguati dispositivi di protezione. Quando si utilizza un diffusore in grado di produrre livelli sonori elevati è necessario indossare tappi per le orechie o auricolari protettivi. Consultare le specifiche tecniche nel manuale di istruzioni per la massima pressione sonora che l'altoparlante può produrre.

DISPOSITIVI ATTIVI: DIFFUSORI ATTIVI e AMPLIFICATORI

1. La tensione di rete è sufficientemente elevata da comportare un rischio di folgorazione; installare ed effettuire tutti i collegamenti prima di fornire corrente elettrica al dispositivo.
2. Prima di accendere, assicurarsi che tutti i collegamenti siano stati effettuali correttamente e che la tensione di rete corrisponda a quella indicata sulla targhetta identificativa dell'unità; in caso contrario contattare il proprio rivenditore.
3. Le parti metalliche dell'unità sono collegate a terra tramite il cavo di alimentazione. Un appearecchio con costruzione di CLASSE I deve essere collegato a una presa di rete con un collegamento di terra protettivo tramite un cavo di alimentazione a 3 poli.
4. Proteggere il cavo di alimentazione da eventuali danni; assicurarsi che si posizionato in modo che non possa essere calpestato o schiacciato da oggetti.
5. Se il prodotto non viene utilizzato per un lungo periodo, scollegare il cavo di alimentazione.
6. Assicurarsi che Nessun bambino abbia accesso ai materiali e ai componenti dell'infallazione.
7. Prima di accendere l'unità, assicuratevi che tutti i collegamenti siano stati effettuali correttamente e che la tensione della vostra rete corrisponda a quella indicata sulla targhetta identificativa dell'unità. In caso contrario, contattare il rivenditore.
8. Assicurarsi sempre che i cavi di alimentazione e tutti i connettori siano certificati e adatti all'uso nei paesi specifici in cui verrà installato il prodotto.
9. Utilizzare la spina di rete per scollegare l'apparecchio dalla rete.
10. Se il dispositorio è provvisto di fusibile interno o se richiede interventi, rivolgersi al centro assistenza autorizzato o a personale qualificato come definito nella norma IEC 62368-1 3^ edizione. Sono presenti sorgenti energetiche ES3.
11. Se il dispositorio è dotato di presa di alimentazione con portafusibile accessibile, o portafusibile indipendente accessibile, scollegare il cavò di alimentazione del dispositorio prima di sostituire il fusibile. Il fusibile sull'ingresso della rete di alimentazione cui è essere sul neutro, la rete di alimentazione deve essere scollegata per disecitori la fase.

1. Le linee destinate ai diffusori (uscite dell'amplificatore) possono avera una tensione sufficientemente elevata da comportare rischio di folgorazione: non installare o collegare mai quello dispositivo quando gli amplificatori sono accesi.
2. Assicurarsi che tutti i collegamenti siano stati effettuali correttamente e che l'impedenza di ingressore del diffusore sia adatta all'uscita dell'amplificatore.
3. Per garantire una corretta riproduzione del suono è necessario rispetto la fase degli altoparlanti (gli altoparlanti vengono collegati rispetto la polarità dell' amplificatore). Cio è importante quando i diffusorisono installati uno accanto all'altro, ad esempio nella stessaStanza.
4. Per evitare che effetti induttivi causino ronzii, rumori e un cattivo funzionamento delsystema,i cavi dei diffusori non devono essere sistematii in prossimità altri

1. AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI

cavi elettrici (rete), microfoni o cavi di segnale a livello di linea collegatiagli ingressi dell'amplificatore.

1. Il cavo del diffusore dovra essere costituito da cavi (se possibile twistati per ridurre gli effetti induttivi dovuti ai campi elettromagnetici circostanti) di adeguata sezione e di sufficiente isolamento elettrico. Fare riferimento alle normative locali poché potrebbero esserci requisiti aggiuntivi sulle caratteristiche del cavo.
2. NON collegare gli ingressi degli altoparlanti a bassa impedenza (8 - 4 Ω) a linee a tensione costante 100 / 70 V.

DISPOSITIVISOSPESI

1. Sospendere qualsiasi oggett o un'operazione potenzialmente pericolosa e dovrebbe essere effettuata solo da persone che abbiano una conoscenza approfondita delle tecniche e delle normative relative al sollevamento di oggetti sopra la testa.
2. L'azienda raccomanda vivamente di sospendere tutti i dispositivi tenendo conto di tutte le attuali normative nazionali, federali, stali di locali. É responsabilità dell'institutare garantire che tutti i dispositivi siano installati in modo sicuro in conformità con tutte queste normative.
3. L'azienda consiglia vivamente di ispezionare il systema almeno una volta all'anno. Se viene rilevato qualsiasi segno di debolezza o danno, è necessario intraprendere immediatamente azioni correttive.
4. L'utente è responsablee di assicurarsi che le superfici di supporte e qualiasi hardware aggiuntivo utilizzato siano in grado di supportare ilsystema. Qualiasi hardware utilizzato per sospendere un gruppo di altoparlanti che non sia fornito o associato all'azienda non è consigliato ed è sulla responsabilità di altri.

PRECAZIONI OPERATIVE

• Installare il prodotto secondo le istruzioni del produttore.
• Quando si installa un sistema audio professionale è necessario considerare fattori meccanici ed elettrici (otre a quelli strettamente acustici, come pressione sonora, angoli di copertura, risposta in frequenza, ecc.).
• Se il prodotto deve essere utilizzato in un ambiente freddo, riscaldare lentamente le bobine mobili degli alltoparanti inviando un segnale a basso livello per circa 15 minuti prima di inviare segnali ad alta potenza.
• Posizione那是 prodotto lontano da fonti di calore e garantire sempre un'adeguata circolazione dell'aria attorno adesso.
• Non sovraccaricare quello prodotto con troppa potenza o per un lungo periodo.
• Non forzare mai gli elementi di comando (tasti, manopole, ecc.).

NOTE IMPORTANTI

Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schemati ed evitare di avvincarli a:

• Apparecchiature che producono campi elettromagnetici ad alta intensità
• Cavi di alimentazione
• Linee di altoparlanti

ATTENZIONE! CAUTELA! Per evitare il rischio di incendi o scosse

elettriche, non esporre mai quello prodotto a pioggia o umidità.

ATTENZIONE! Per evitare il rischio di scosse elettriche, non collegare

all'alimentazione di rete se il dispositivo dovesse presentarsi aperto o, nel caso di diffusori, nella griglia è rimossa.

WARNING! Per ridurre il rischio di scosse elettriche, non smontare

questo prodotto se non si è qualificati. Per l'assistenza rivolgersi a personale di assistenza qualificato

SMALTIMENTO CORRETTO DI QUESTO PRODOTTO

Questo prodotto deve essere consegnato a un除去 di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche (AEE). Una manipolazione impropria di questo tipo di rifiuti potrebbe averve un possibile impatto negativo sull'ambiente e

sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associati alle AEE. Allo stesso tempo, la sua collaborazione per il correcto smaltimento di quello prodotto contribuire al'utilizzo efficace delle risorse naturali. Per ulteri informazioni su dove sia possible scaricare le attrezzzature per il riciclaggio, si prega di contattare l'ufficio comunale locale, l'autorità competente per i rifiuti o il servizio di smaltimento dei rifiuti domestici.

CURA E MANUTENZIONE

Per garantire un servizio di lunga durata, quello prodotto deve essere'utilizzato seguendo quosti consiglio:

• Se il prodotto è destinato ad essere installato all'aperto, assicurarsi che sia al coperto e protetto alla pioggia e dall'umidità.

• Nel caso di INSTALLazioni fisse si consiglia di programmare controli periodici dell'intero impianto e di tutte le sue parti per tutte la durata dell'installazione.

• Tutto il personale coinvolto nell'installazione deve essere adeguamente formato ed istruito sulle procedure di sicurezza e dotato di adeguati dispositivi di protezione individuale (DPI).

• Se è necessario sostituire un componente rivolgersi sempre e solo ai centri autorizzati oppure utilizzato solo ricambi forniti da RCF.

• RCF non è responsable per problemi o malfunzionamenti riscontriati in caso di sostituzioni di parti o modifiche alsysteme effettuate dall'utente.

• Non utilizzato abrasivi, solventi detergenti, alcohol, benzene o altre sostanze volatili per pulire le parti esterne di quello prodotto. Utilizzato sempre un panno asciutto per pulire le superfici esterne dell'altoparlante e farlo sempre quando l'alimentazione è spenta..

ATTENZIONE! CAUTELA! Per gli altoparlanti alimentati,

eseguire la pulizia solo quando l'alimentazione è spenta.

FCC NOTES

Questa apparecchiatura è stata testata e risultata conforme ai limiti per un dispositivo digitale di Classe A, ai sensi della Parte 15 delle norme FCC. Tali limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose quando l'apparecchiatura è utilizzata in un ambiente commerciale. Questa apparecchiatura genera, utilizes e può emettere energia a radiofrequency e, se non installata e utilizzata in conformità con il manuale di istruzioni,ould causare interferenze dannose alle comunicazioni radio. Il funzionamento di questa apparecchiatura in un'area residenziale è probabile che Causei interferenze dannose, nel qual caso l'utente saretenuo a correggere tali interferenze a proprie spese.

RCF S.p.A. si riserva il diritto di apportare modifiche alla preavviso per rettificare eventuali errori e/o omissioni.

Fare sempre riferimento all's ultima versione del manuale su www.rcf.it.

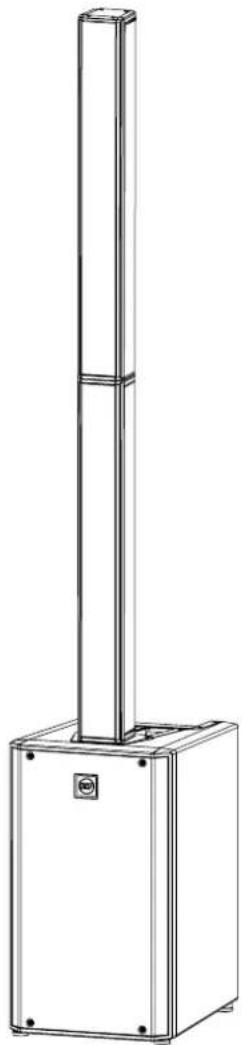

EVOX J11 - SISTEMA ATTIVO TRE VIE

RCF EVOX J11 è unsystema di speaker progettato per garantire prestazioni audio di livello superiore in agli contesto. Grazie al compression driver da 1,75", ai dodici altoparlanti da 3" presenti nei due satelliti e al potente woofer da 12" dedicato alle basse frequence, EVOX J11 assicura una pressione sonora elevata con una dispersione perfettamente bilanciata, ideale per copire agli tipo di audience con estrema chiarezza e precisione. Cuore pulsante del systema è l' amplificatore in Class-D da 3500W, una vera potenza che alimenta in modo impeccabile le tre vie audio, garantendo una resa sonora cristallina e sono compromessi.

Leggero, facile da installare e dall'estetica moderna e raffinata, EVOX J11 si presta perfettamente a diverse applicazioni: dal DJ set alla piccola band, nella riproduzione musicae nei party più animati finoagli eventi corporate dove l'eganza e la qualità diventano protagonist..

EVOX J11

12" Woofer

12 × 3^ neo Fullrange

1.75 neo Compression Driver

132 dB Max SPL

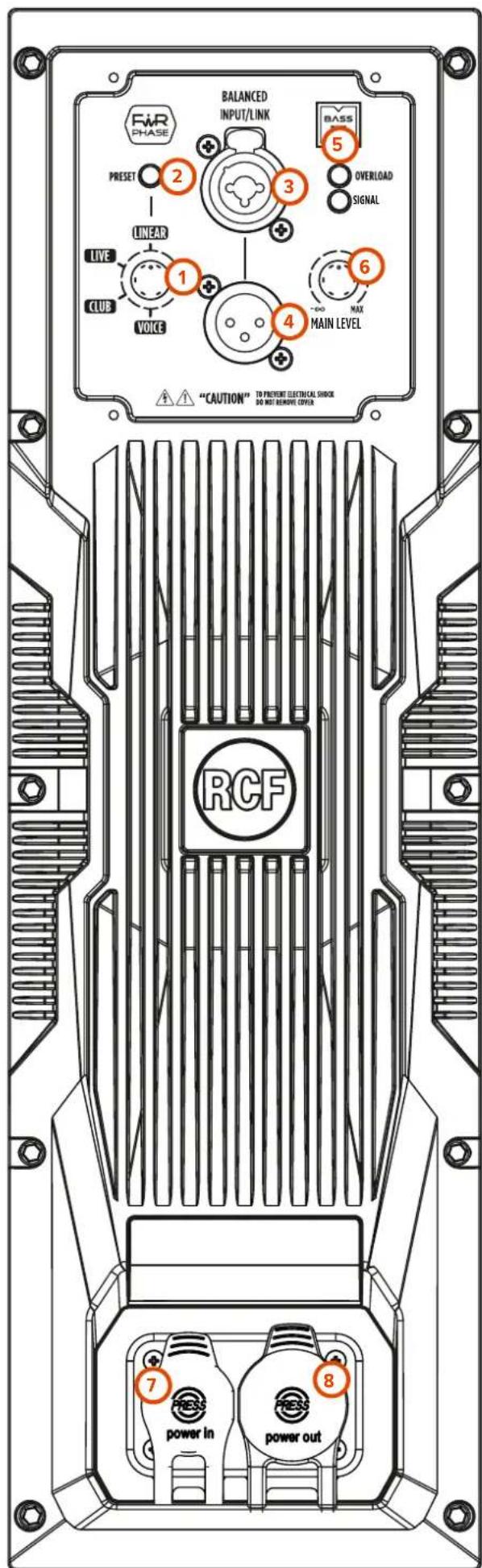

LINEAR (il LED si illumina di viola): preset che offre una risposta in frequenza lineare, garantendo un suono naturale e bilanziato. Ideale per musica dal vivo, come performance di piccole band.
LIVE (il LED si illumina di verde): preset progettato per ottenere un suono a supporto di un'esibizione dal vivo, ideale per band o artisti solisti.
CLUB (il LED si illumina di blu): preset che enfatizza le frequenze estreme, in particolare le potentiasse frequenze, per un'esperienza sonora intensa e coinvolgente. Perfetto per DJ set o per la riproduzione di musica a volumi medio-bassi con effetto loudness.
Voice (il LED si illumina di giallo): preset che valorizza le frequenze dedicate alla voce, assicurando massima chiarezza e intelligibilità. Ideale per conferenze, presentazioni o programmi di parlato.
LED DEI PRESET Questo LED indica il PRESET selezionato.
3 INGRESSO COMBO XLR/JACK Questo ingresso bilanziato accetta segnali di linea tramite connettori di ingresso Jack o XLR.
4 USCITA SEGNALE XLR MASCHIO Questo connettore XLR di loop del segnale permette la connessione a catena di più diffusori.
5 LED OVERLOAD/SIGNAL Questi LED indicano:

SIGNAL

II LED SIGNAL si illumina di verde se è presente un segnale sull'ingresso COMBO principale.

OVERLOAD

IL LED OVERLOAD indica un sovraccarico sul segnale di ingressso. ènormale che il LED OVERLOAD lampeggi occasionalemente. Se il LED lampeggia frequentlymente o rimane acceso, abbassare il livello del segnale per evitare distorsioni del suono. L'amplificatore è uncommone dotato di un limiter integrato per evitare il clipping in ingressso o il sovraccarico dei trasduttori.

6 CONTROLLO DEL LIVELLO Varia il volume del diffusore.

7

PRESA INPUT POWERCON Presa per il cavo di alimentazione IP-Rated erCON TRUE1 TOP.

8

PRESA OUTPUT POWERCON Rilancio di alimentazione per un'alto ore.

ATTENZIONE! CAUTELA! I collegamenti dei diffusori devono

eccere effettuati solo da personale qualificato ed esperto in possesso del know-how technique o di istruzioni specifiche sufficienti (per garantire che i collegamenti siano effettuati correttamente) al fine di prevenir qualsiasi pericolo elettrico.

Per evitare qualsiasi rischio di scossa elettrica, non collegare altoparlanti quando l'amplificatore è acceso.

Prima di accendere il sistema, controllare tutti i collegamenti e assicurarsi che non vi siano cortocircuiti accidentali.

L'interoistema di diffusione sonora deve essere progettato e installato in conformità con le leggi e le normative locali vigenti in materia di impianti elettrici.

4. CONTENUTO DELL'IMBALLAGGIO

Poiche EVOX J11 è composto da diversi componenti e richiede un successivo assemblaggio, viene consegnato in due confezioni separate:

-BOX1of2
-BOX2of2

Questa soluzione amplifica il trasporto, riduce il rischio di danni ai singoli componenti e facilitata la movimentazione durante la consegna e il montaggio.

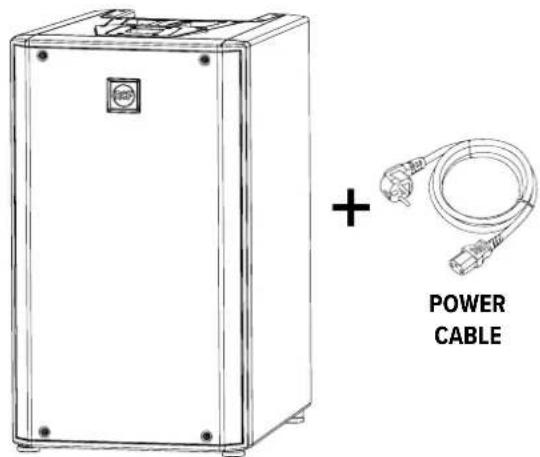

La scatola 1 of 2 contiene

• il Subwoofer
• il cavo di alimentazione

SUBWOOFER

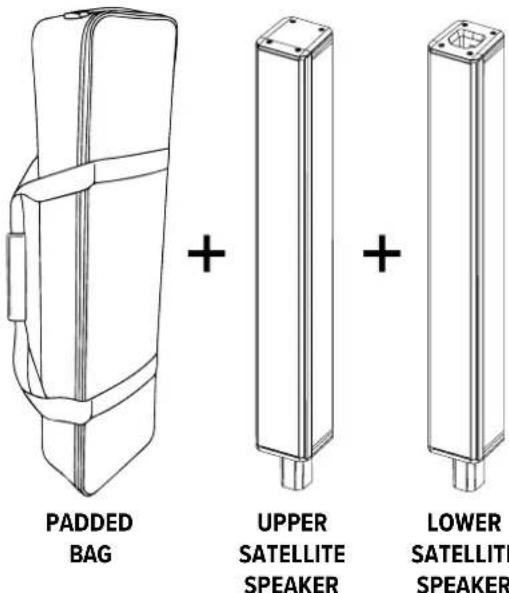

La scatola 2 of 2 contiene una comoda borsa imbottita dotata di:

diffusore satellite superiore
diffusore satellite inferiore

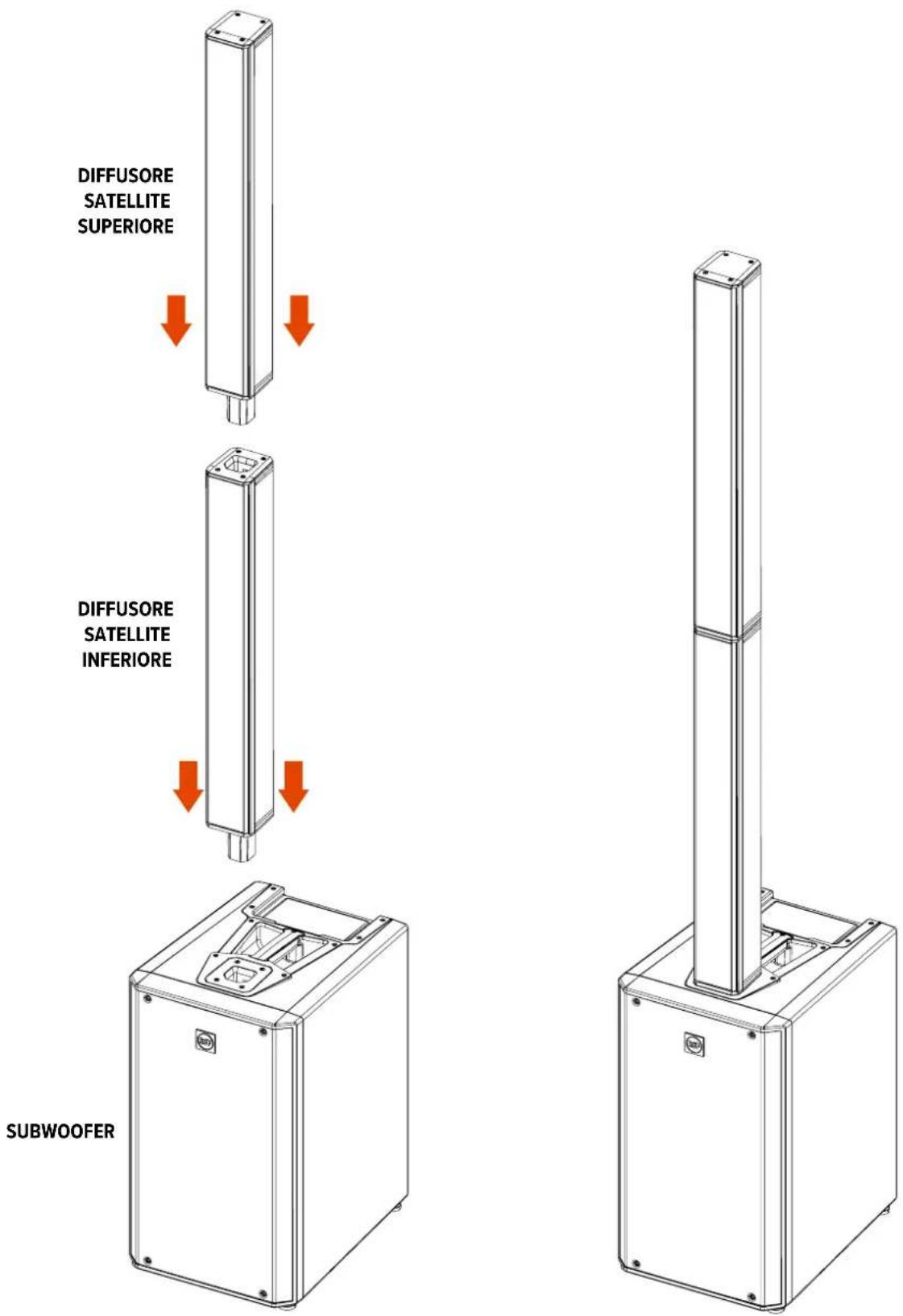

5. INSTALLAZIONE

=

Per assemblare il systema, inserisci il diffusore satellite inferiore nell'apposto slot sul subwoofer, quindi monta il diffusore satellite superiore su quello inferiore.

A Anything, il sema e completo e pronto all'uso: collega il cavo di alimentazione presente nella confezione "1 di 2" e l'EVOX J11 sare pronto a offrir un suono potente e di alla qualita.

I connettori di ingresso XLR devono essere cablate secondo lo standard AES (Audio Engineering Society):

CONNETTORE MASCHIO XLR Connessione bilanziata

CONNETTORE FEMMINA XLR Connessione bilanziata

PIN1 = TERRA (GROUND; SHIELD)

PIN2 LATO CALDO (HOT; +)

PIN3 LATO FREDDO (COLD; -)

CONNETTORE JACK TS Connessione mono sbilanciata

CONNETTORE JACK TRS Connessione mono bilanziata

SLEEVE = GROUND (SHIELD)

TIP = HOT (+)

RING = COLD (-)

PRIMA DI CONNETTERE IL DIFFUSORE

Sul pannello posteriori si trovano tutti i controlli e gli ingressi di segnale e di alimentazione. Per sicurezza verificare sempre l'etichetta di tensione applicata al pannello posteriori (115 Volt o 230 Volt). L'etichetta indica la giusta tensione. Se è indicato un voltaggio errato o se non è possibile localizzare l'etichetta, chiamare il proprio rivenditore o il CENTRO DI ASSISTENZA RCF autorizzato prima di collegare il diffusore. Questo rapido controlo eviterà qualsiasi danno.

PRIMA DI ACCENDERE IL DIFFUSORE

A Anything is possible inerire il connettore di alimentazione e il connettore di segnale. Prima di accendere il diffusore assicurarsi che il controllo del volume si al minimo si sul diffusore che sulla sorgente sonora collegata al diffusore (generamente un mixer); è importanteanche che il mixer si già acceso al momento in cui viene acceso il diffusore a lui collegato. Queste due precauzioni eviteranno di causare danni al diffusore stesso dovute a fastidiosi "bump" causati dall'accensione delle apparecchiature audio a monte dei diffusori. E buona regola che i diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiature ad essere accese nel montaggio e le prime ad essere spente alla fine dello spettacolo. Ora è possibile accendere il diffusore e alzare il controli di livello a seconda delle necessità.

PROTEZIONI

Questi diffusori sono dotati di un systema completo di circuiti di protezione. Il circuito agisce molto delicatamente sul segnale audio, controlling il livello e mantenendo la distorsione a un livello accettabile.

SELEZIONDELLATENSIONEDIALIMENTAZIONE (RISERVATO AI CENTRI SERVIZIO RCF)

200-240 Volt, 50 Hz

100-120 Volt, 60 Hz

(VALORE FUSIBILE T6.3 AL 250V)

7. RISOLUZIONE DEI PROBLEMI

IL DIFFUSORE NON SI ACCENDE

Assicurarsi che il diffusore sia acces e collegato a un'alimentazione attiva.

Verificare che il cavo di alimentazione sia integro e collegato correttamente.

IL DIFFUSORE É ACCESO MA NON EMETTE ALCUN SUONO

Verificare che la sorgente stia inviando il segnale correttamente e che i cavi di segnale non siano danneggiati.

Abbassare il livello di uscita del mixer.

IL SUONO E MOLTO BASSO E CON PRESENZA DI FRUSCIO

Il guadagno della sorgente o il livello di uscita del mixer potrebbero essere troppo bassi.

SI SENTE UN FRUSCIO ANCHE CON VOLUME E GUADAGNO CORRETTI

La sorgente potrebbe inviare un segnale di bassa qualità o rumoroso

IL DIFFUSORE EMETTE UN RONZIO CONTINUO

Controllare la messa a terra sia del diffusore che di tutte le apparecchiature collegate all'ingresso del mixer.

Controllare cavi e connettori.
