MANUALE UTENTE IK245SEEVL ELECTROLUX

IT Istruzioni per l'uso | Frigorifero 52

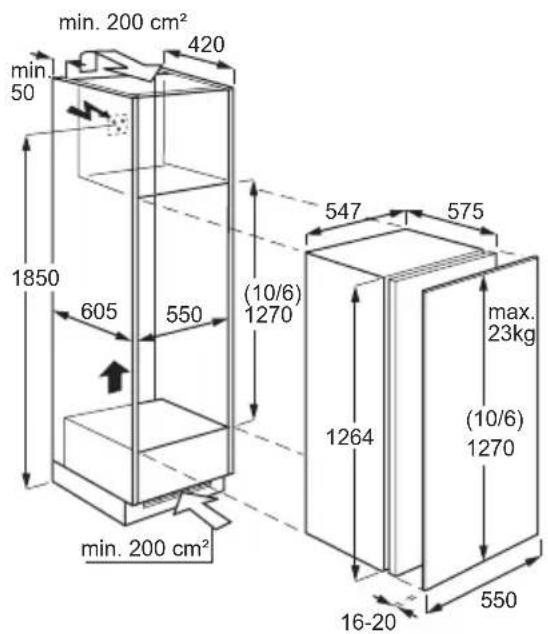

INSTALLATION / INSTALLATION / MONTAGE / INSTALLAZIONE

NOISES / BRUITS / GERÄUSCHE / RUMORI

Benvenuto in Electrolux! Grazie per aver scelto di acquistare quello prodotto.

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottener informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Con riserva di modifiche.

INDICE

1. INFORMAZIONI DI SICUREZZA 52
2. ISTRUZIONI DI SICUREZZA 54
   3.PANNELLO DEI COMANDI 57
   4.USO QUOTIDIANO 58
3. CONSIGLI E SUGGERIMENTI 60
   6.CURA E PULIZIA 61
4. RISOLUZIONE DEI PROBLEMI 64
5. DATI TECHNICI 67
6. INFORMAZIONI PER GLI ISTITUTI DI TEST 67
   10.GARANZIA 67
7. CONSIDERAZIONI SULL'AMBIENTE 68

1. INFORMAZIONI DI SICUREZZA

Leggere attendamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o dati derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Quest'apparecchiatura più essere usata da bambini a partire da 8 anni di età e da adulti con capacité fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o seistruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini di età compresa tra i 3 e gli 8 anni e le persone con disabilità diffuse e complesse possono caricare e scaricare l'apparecchiatura a condizione che siano stati

istruiti adeguatamente. Tenere i bambini al di sotto dei 3 anni lontani dall'apparecchiatura, a meno che non vi sia una supervisione continua.

• Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchiatura.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico alla &&eessere supervisionati.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

1.2 Avverenze di sicurezza generali

• Quest'apparecchiatura è destinata esclusivamente alla conservazione di alimenti e bevande.
• Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
• Quest'apparecchiatura più essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistematicioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).

• Per evitare la contaminazione degli alimenti rispetto le seguenti istruzioni:

• non après la porta per lunghi periodi;

• pulire regolarmente le superfici che possonoVenire a;.
  contatto con gli alimenti e i sistemi di drenaggio
  accessibili;

• conservare la carne e il pesce crudo in contentitori adeguati in frigorifero, in modo che non venga a contatto con altri alimenti e non goccioli su altri alimenti.

• AVVERTENZA: Verificare che le aperture di ventilazione, sua sull'apparecchiatura che nella struttura da incasso, siano libero da ostruzioni.

• AVVERTENZA: Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

• AVVERTENZA: Non danneggiare il circuito refrigerante.

• AVVERTENZA: Non utilizzato appearecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore.

• Non nebulizzare acqua néutilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Quando l'apparecchiatura resta vuota per un lungo periodo di tempo, spegnerla, sbrinarla, pulirla, asciugarla e lasciare la porta aperta per evitare la formazione di muffa al suo内的o.
• Non conservare in questa apparecchiatura sostanze explosive come bombolette spray contenenti un propellente inflammabile.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un technician autorizzato o da una persona qualificata per evitare situazioni di pericolò.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deveseissereseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
  Non installment outilizzare l'apparecchiatura se è danneggiata.
  Non usare l'apparecchiatura prima di installarla nella struttura a incasso date le misure di sicurezza.
• Seguire le istruzioni分开 per l'installazione dell'apparecchiatura e l'inversione degli sportelli disponibili sul loro site web.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i quanti di sicurezza e le calzature adeguate.

• Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.

• In fase di prima installationo+dopo aver girato la porta, attendere almeno 4 ore prima di collegare l'apparecchiatura alla sorgente di alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.

• Prima di eseguire eventuali operazioni sull'apparecchiatura (ad esempio invertire la porta), togliere la spina alla presa di corrente.
• Non installare l'apparecchiatura vicino a radiatori o fornelli, forn i piani cottura, se non diversamente specificato nelle istruzioni di installmente.
  Non esporre l'apparecchiatura alla pioggia.
  Non installare l'apparecchiatura dove sia esposta alla luce solare diretta.
  Non installment questa apparecchiatura in aree troppo umide o troppo frede.

• Quando si sposta l'apparecchiatura, sollevarla dal bordo anteriore, sono da non graffiare il pavimento.

• Proteggere il pavimento dai graffiti quando si inverte lo sportello dell'apparecchiatura.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

AVVERTENZA!

In fase di posizionamento dell'apparecchiatura, verificare che il cavo di alimentazione non sia intrappolato o danneggiato.

AVVERTENZA!

Nonutilizzare prese multipleeprolunghe.

• Verificare che i parametri sulla targhetta siano compatibili con leindicazioni elettriche dell'alimentazione.
• L'apparecchiatura deve disporre di una messa a terra.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Se la presa di alimentazione domestica non è collegata a terra, collegare l'apparecchiatura a una messa a terra separata in conformità alle normative vigenti, consultando un elettricista qualificato.
• Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il centro di assistenza tecnica autorizzato o un elettricista per sostituire i componenti elettrici.
• Il cavo di alimentazione deve rimanere除去 il livello della spina di alimentazione.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
  Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre alla spina.

2.3 Utilizzo

AVVERTENZA!

Rischio di lesioni, scottature o scosse elettriche.

L'apparecchiatura contiene gas mobile, isobutano (R600a), un gasle con un alto livello di compatibilitàntale, Fare attenzione a nonaggiare il circuito refrigerante che ne isobutano.

Non modificare le specifiche tecniche dell'apparecchiatura.
- E severamente vietato qualsiasi uso del prodotto a incasso come libera installmente.
- Questa apparecchiatura è destinata a un utilizzo a temperature ambiente comprese tra 10^ e 38^ . L'intervallo di temperature specificato garantisce il corretto funzionamento dell'apparecchiatura.
Non introdure apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.
- Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.
Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.
Non introdurre bevande analcoliche nel vano congelatore. Si verrà a creare una pressione nel contentatore della bevanda.
Non conservare gas e liquidi inflammabili nell'apparecchiatura.
Non appoggiare o tenere liquidi o materiali infiammabili, ne oggetti facilitmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
Non toccare il compressore o il condensatore. Sono incandescenti.
Non togliere o toccare gli oggetti nel vano congelatore con le mani bagnate o umide.
Non ricongelare del cibo precedentementescongelato.
- Attenersi alle istruzioni per la conservazione riportate sulla confezione del cibo surgelato.

• Avvolgere gli alimenti con materiali per uso alimentare prima di metterli nella scomparto del congelatore.
• Evitare che gli alimenti vengano a contatto con le pareti interne degli scomparti dell'apparecchiatura.

2.4 Illuminazione interna

AVVERTENZA!

Pericolo di scossa elettrica.

• Questo prodotto contiene una o più sorgenti luminose di classe di efficienza energetica F.
• Per quanto riguarda la lampada o le lampade all'interno di quello prodotto e le lampade di ricambio vendute separamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

2.5 Cura e pulizia

AVVERTENZA!

Rischio di lesions o danni all'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina alla presa.
• L'unità refrigerante di questa apparecchiatura contiene idrocarburi. L'unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato.

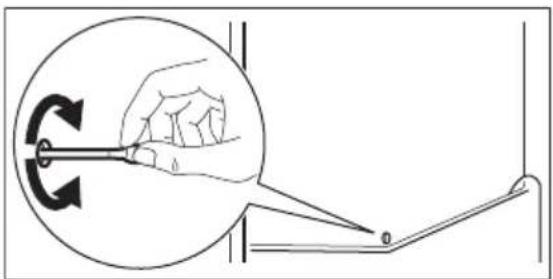

• Controllare regolarmente lo scarico dell'apparecchiatura e, se necessario, pulirlo. L'obstruzione dello scarico puo causare un deposito di acqua di sbrinamento sul fondo dell'apparecchiatura.

2.6 Assistenza tecnica

Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistance

Autorizzato. Utilizzare solo ricambi originali.

• Tenere presente che la riparazione autonoma o non professionale possono avere consequencesse sulla sicurezza e potrebbero invalidare la garanzia.
• I pezzi di ricambio seguenti sono disponibili per almeno 7 anni dopo la cessione della produzione del modello: termostati, sensori di temperatura, circuiti stampati, sorgenti luminose, maniglie delle porte, cerniere delle porte, vassoi e cestelli. Le guarnizioni per porte sono disponibili per almeno 10 anni dopo la cessione della produzione del modello. La durata potrebbe essere più lunga nel loro Paese. Per ulteriori informazioni visita il nostro site web.
• Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per i riparatori professionisti e che non tutti i pezzi di ricambio sono rilevanti per tutti i modelli.

2.7 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
  Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.
• Il circuito refrigerante e i materiali di isolamento di但这a appearechiatura rispettano l'ozono.
• La schiuma isolante contiene gas inflammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

3. PANNELLO DEI COMANDI

1 Display
2 Tasto Temperatura più calda
3 Tasto Temperatura più fredda

3.1 Display

3.2 Accensione/Spegnimento

Accensione

1. Collegare la spina alla presa di alimentazione.
2. Premere ON/OFF se il display è spento.
   Le spie della temperatura molto lo temperature predefinita

Se "dEMo" compare sul display, fai riferimento a "Risoluzione dei problemi".

Spegnimento

1. Premere ON/OFF per 3 sec. Il display si spegne.
2. Scollega la spina di alimentazione alla presa di corrente.

3.3 Regolazione della temperatura

Premere i regolatori della temperatura per impostare la temperatura dell'apparecchiatura.

L'intervallo di temperatura cui variate tra 2^ e 8^ per il frigorifero (consigliato 4^ ).

4 OK
Mode
6 ON/OFF

È possibile modificare le impostazioni audio predefinite dei tasti premendo contemporaneamente il tasto Mode e il tasto temperatura più fresca per pochi secondi. La modifica è reversible.

A. Spia timer
B. FastCool funzione
C. FastFreeze funzione
D. Indicatore della temperatura
E. Spia allarme
F. ChildLock funzione
G. DrinksChill funzione

Le spie della temperatura molto la temperatura impostata.

i

La temperatura impostata verrà raggiunta entro 24 h.

Dopo un'interruzione di corrente la temperature impostata rimane memorizzata.

3.4 Funzione FastCool

La funzione FastCool consente di raffreddare rapidamente grande quantità di alimenti caldi per evitare di riscaldare gli alimenti più conservati in frigorifero.

1. Premere Mode fino a visualizzare l'icona corrispondente.

La spia FastCool lampeggia.

1. Premere OK per confermare.
   Viene visualizzata la spia FastCool.
   Questa funzione si interrompe in modo automatico dopo 6 ora.

Per disattivare la funzione prima che termini automaticamente, ripetere la procedura o

selezionare un'altra temperatura impostata per il frigorifero.

3.5 Funzione FastFreeze

La funzione FastFreeze viene utilizzata per eseguire il pre-congelamento e il convergimento rapido in sequenza del vano congelatore. Questa funzione accelereril convergimento di alimenti freschi e protege i prodotti più riposti evitando che si scaldino.

i

Per congelare alimenti freschi, attivare la funzione almeno 24 h prima di introdurli nel vano congelatore.

1. Premere il tasting Mode, fino a quando non lampeggia la spia FastFreeze per attivare esta funzione.
2. Premere il tasting OK per confermare. La spia FastFreeze si accende.

Questa funzione si interrompe in modo automatico dopo 52 h.

Ripetere la procedura o selezionare una temperatura diversa per disattivare la funzione.

3.6 ChildLock funzione

Attivare la funzione ChildLock per evitare che i tasti vengano premuti accidentalmente.

1. Premere Mode fino a visualizzato l'icona corrispondente.

La spia ChildLock lampeggia.
2. Premere OK per confermare.
Viene visualizzato l'indicatore ChildLock.
Per disattivare la funzione ChildLock, ripetere la procedura finché la spia ChildLock si spegne.

3.7 Funzione DrinksChill

La funzionalità DrinksChill imposta un allarme acustico all'ora preferita.

4. USO QUOTIDIANO

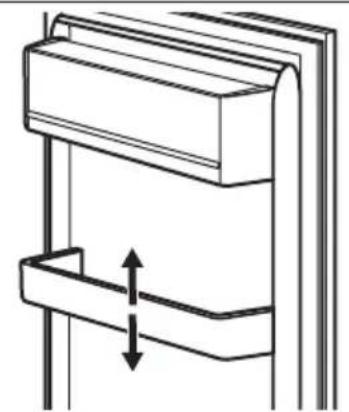

4.1 Posizionamento dei ripiani della porta

Per una conservazione più facile degli alimenti i ripiani della porta possono essere

1. Premere Mode, fino a quando la s, DrinksChill non lampeggia.
   Il Timer visualizza il valore impostato (30 min) per alcuni secondi.
2. Premere il regolatore del timer per modificare il valore impostato da 1 a 90 min.
3. Premere OK per conformare.

La spia DrinksChill si accende. Il timer inizia a lampeggiare (min).

Al termine delconto alla rovescia la spia "0 min" lampeggia e viene emesso un segnale acustico. Premere OK per spegnere il segnale acustico e disattivare alla funzione.

Ripetere la procedura per disattivare la funzione.

i

É possibile modificare l'ora durante o alla fine del conto alla rovescia. Premere il tasto temperatura più fresca o temperatura più calda.

3.8 Allarme di porta aperta

Se lo sportello del frigorifero viene lasciata aperta per circa 5 min, si avvia l'allarme acustico e la spia di allarme lampeggia.

L'allarme si arresta après la chiusura della porta. Premere un pulsante qualsiasi per disattivare il segnale acustico.

i

Se non si preme alcun tasting, il segnale acustico si spegne molto.

posizionati a diverse altezze. Sollevare il ripiano per riposizionarlo.

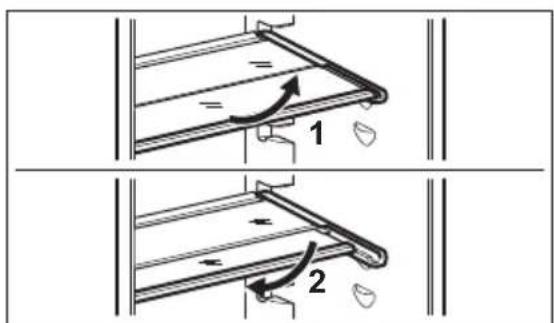

4.2 Ripiani mobili

Le pareti del frigorifero sono dotate di guide. è possibile modificare la posizione dei ripiani. Questa apparecchiatura è dotata di un ripiano flessibile. La metà anteriore del ripiano può essere collocata sotto alla seconda metà:

1. Estrarre conattenzione la metà anteriore.
2. Farla scorrere nel binario inferiore e quello al secondo ripiano.

i

Per garantire una corretta circolazione dell'aria, non spostare il ripiano di vetroippo sulla cassetto delle verdure.

4.3 Cassetto per verdura

Nella parte inferiore dell'apparecchiatura è presente un cassetto speciale adatto alla conservazione di frutta e verdura.

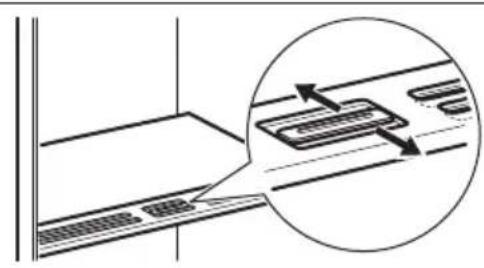

4.4 Controllo umidità

Il ripiano in vetro dei cassetti verdura è dotato di un dispositivo che permette di avere un'umidità ottimale all'interno dei cassetti.

i

Non collocare alimenti sul disposativo di controllo dell'umidità.

La posizione del controllo dell'umilità dipende dal tipo e alla quantità di frutta e verdura:

Fessure chiuse: consigliato per quantità ridotte di frutta e verdura.
Fessure aperte: consigliato per quantità maggiori di frutta e verdura.

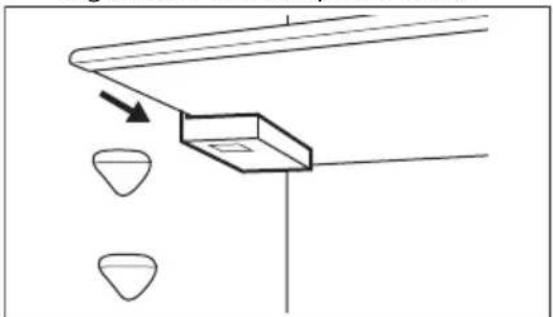

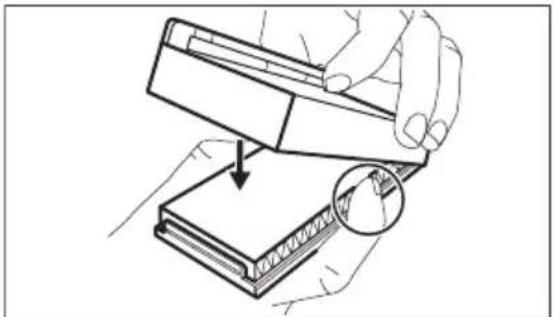

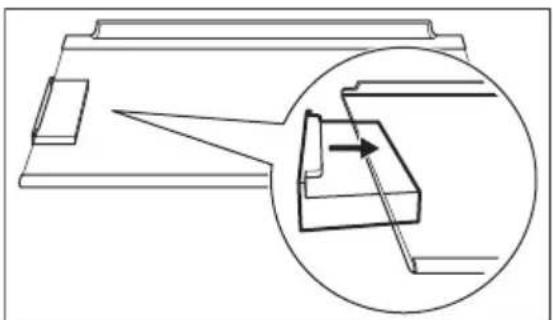

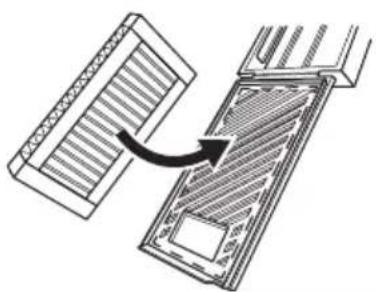

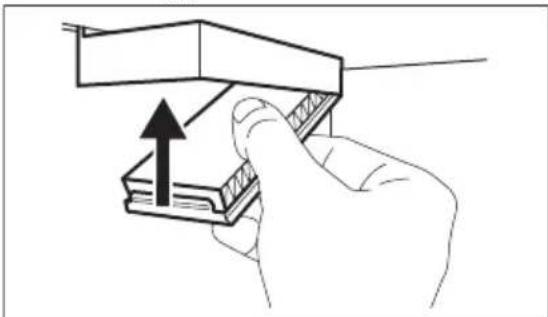

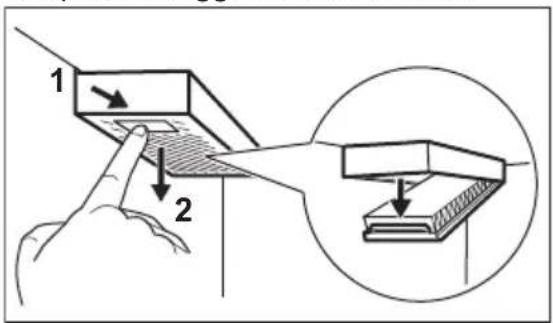

4.5 Filtro CleanAir+

Nell'apparecchiatura cui essere presente unchio a carbone CleanAir+ fornito dal produttore.

Ilaggio a carbone purifica l'aria eliminando gli odori nell'andro comparto frigorifero, preservando cosi la qualità di conservazione.

Alla segna il filtro e il suo alloggiamento in plastica si trovano in un sacchetto di plastica (fare riferimento alla sezione "Installazione e sostituzione del filtrlo CleanAir+ " nel capitolo "Cura e pulizia" per l'installazione).

4.6 Congelamento di alimenti freschi

Usare lo scomparto congelatore per il congelamento degli alimenti freschi e per la conservazione di alimenti congelati e surgelati a lungo.

Attivare la funzione FastFreeze almeno 24 h prima di insereire gli alimenti da congelare nelle scomparto congelatore.

Conservare gli alimenti freschi distribuiti uniformamente in tutti gli scomparti o cassetti.

Non superare la quantità massima di alimenti che possono essere congelati sulla aggiungere altri alimenti freschi 24 h (fare riferimento alla targhetto identificativa).

Al termine del processo di congelamento, l'apparecchiatura ritorna automaticamente all'impostazione della temperatura precedente (vedere la "funzione FastFreeze").

Per ulteriori informazioni, fare riferimento a "Consigli per il congelamento".

4.7 Conservazione di cibi congelati

Quando si attiva l'apparecchiatura per la prima volta o dopo un periodo di inutilizzato, attivare la funzione FastFreeze almeno 3 h prima diMETTERi prodotti nella scomparto di congelamento.

ATTENZIONE!

Se l'alimentazione è rimasta spenta più a lungo del valore indicato sulla targhetto identificativa come "tempo di risalita", gli alimenti scongelati devono essere consumati immediatamente.

4.8 Produzione dei cubetti di ghiaccio

Quest'elettrodomestico è dotato di una o più vaschette per la produzione di cubetti di ghiaccio.

Non utilizzato strumenti metallici per estrarre le vaschette dal congelatore.

5. CONSIGLIE SUGGERIMENTI

5.1 Consigli per il risparmio energetico

• Frigorifero: La configurazione con i cassetti nella parte inferiore dell'apparecchiatura e i ripiani distribuiti uniformamente garantisce l'uso più efficente dell'energia. La posizione degli scomparti sulla porta non influisce sul consumo energetico.
  Non après frequentlymente la porta e limitare il più possible i tempi di aperture.
• Congelatore: Più fredda è l'impostazione della temperatura, maggiore è il consumo di energia.
• Frigorifero: Non impostare una temperatura troppo alta, a meno che non sia richiesta dalle caratteristiche dell'alimento.
• Se la temperatura ambiente è elevata, il-controlled della temperature è impostato su un valore basso e l'apparecchiatura è a pieno carico, il compressore più funzionare in maniera ininterrotta, causando la formazione di brina o di ghiaccio sull'evaporatore. In quello caso impostare il controllo della temperature su

una posizione più elevata per consentire lo sbrinamento automatico.

• Non coprirle griglie o i foridiventilazione.

5.2 Consigli per il congelamento

Non congelare bottiglie o lattine con liquidi, in particolare bevande contenti anidride carbonica. Possono esplodere durante il congelamento.
Non mettere cibi caldi nel congelatore.
Non collocare alimenti freschi non congelati direttamente accanto a quelli giag congelati.
Non mangiare i cubetti di ghiaccio, i ghiaccioli o le granite subito dopo averli tolti dal congelatore.
Non congelare nuovamente il cibo scongelato.

5.3 Consigli per la conservazione di cibi congelati

• Lo scomparto congelatore è quello

contrassegnato con

• Una buona impostazione della temperatura che garantisce la

conservazione degli alimenti congelati è una temperatura inferiore o uguala a -18 °C.

• L'impostazione di una temperatura più elevata all'interno dell'apparecchiatura può portare a una minore durata di conservazione.
• L'intero scomparto del congelatore è adatto alla conservazione di prodotti alimentari surgelati.
• Lasciare abbastanza spazio intorno al cibo per permettere all'aria di circolare liberamente.

5.4 Periodo di conservazione per scomparto congelatore

Tipodi cibo Periodo

di conservazione (mesi)

Pane 3

Frutta (a eccezione degli agrumi) 6-12

Verdure 8-10

Avanzi sanza carne 1 - 2

Latticini:

Burro 6-9

Formaggio a pasta molle (ad es. moz- 3 - 4 zarella) 6

Formaggio a pasta dura (ad es. parligiano, cheddar)

Frutti di mare:

Pesci grassi (ad es. salmon, sgombro) 2-3 4-6

Pesci magri (ad es. merluzzo, plates- 12 sa) 3-4

Gamberetti 1-2 Vongole e cozze sgusciate

Pesce cotto

Carne:

Tipodi di cibo Periodo	di conser-vazione(mesi)
Pollame	9 - 12
Manzo	6 - 12
Maiale	4 - 6
Agnello	6 - 9
Salsiccia	1 - 2
Prosciutto	1 - 2
Avanzi con carne	2 - 3

5.5 Consigli per la refrigerazione dei cibi

Il comparto alimenti freschi è contrassegnato (sulla targhetto dei dati) con
- Una buona impostazione della temperature che garantisce la conservazione degli alimenti freschi è una temperature inferiore o uguale a +4^ .
Utilizzare sempre contentitori chiusi per liquidi e per alimenti, per evitare sapori o odori nelle scomparto.
- Per evitare la contaminazione incrociata tra cibo cotto e crudo, coprire il cibo cotto e分开rlo da quello crudo.
- Avvolgere la carne e posizionarla sul ripiano di vetro sopra il cassetto delle verdure.
- Sbrinare gli alimenti all'interno del frigorifero.
Non insere cibo caldo all'interno dell'apparecchiatura.
- Pulire frutta e verdura e collocarle in un cassetto apposto (cassetto verdura).
Non conservare la frutta esotica nel frigorifero.
Non conservare le verdure come pomodori, patate, cipolle e aglio nel frigorifero.
- Chiudere le bottiglie prima di metterle nel frigorifero.

6. CURA E PULIZIA

AVVERTENZAI!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Pulizia dell'interno

Prima di utilizzato per la prima volta, pulire l'interno e tutti gli accessori con acqua tiepida e sapone neutro, quindi asciugare.

ATTENZIONE!

Gli accessori e le parti dell'elettrodomestico non sono adatti per essere lavati in lavastoviglie.

6.2 Pulizia periodica

Pulire regolarmente l'apparecchiatura:

• Pulire l'interno e gli accessori con acqua tiepida e sapone neutro. Sciac quarli e asciugarli.
• Pulire regolarmente le guarnizioni della porta.

6.3 Scongelamento del frigorifero

Durante il normale utilizzo la brina viene eliminata automaticamente dall'evaporatore dello scomparto frigorifero. L'acqua di sbrinamentoiene scaricataattraverso una canalina in un contentore speciale dove evapora.

Pulire regolarmente il foro di scarico dell'acqua di sbrinamento al centro del canale dello scomparto frigorifero.

Utilizzato il pulisci-tubo in dotazione con l'apparecchiatura.

6.4 Scongelamento del congelatore

ATTENZIONE!

Non usare mai utensili metallici appuntiti per rimuovere la brina dall'evaporatore. Usare esclusivamente gli accessori consigliati dal produttore per accelerare lo scongelamento.

Impostare una temperatura inferiore di circa 12 h prima dello scongelamento.

Enormale che si formi uno strato sottile di brina sui ripiani del congelatore e intorno allo scomparto superiore. Sbrinare il congelatore, quando lo strato di brina raggiunge uno spessore di circa 3 - 5mm

1. Spagnere e scollegare l'apparecchiatura.
2. Rimuovere gli alimenti conservati.
3. Lasciare aperta la porta e proteggere il pavimento dall'acqua.
4. Collocare una ciotola di acqua calda nel vano congelatore per accelerare lo scongelamento.
5. Asciuagare il vano interno dopo lo scongelamento.
6. Accendere l'apparecchiatura. Chiudere la porta.
7. Impostare la temperature più bassa per almeno 3 hprima di rimettere gli alimenti nelle scomparto congelatore.

6.5 Installazione e sostituzione del filtrlo CleanAir+

Maneggiare con cura il filtro dell'aria per evitare di graffiarne la superficie. Alla segna, il filtro dell'aria è contentuto in una confezione di plastica, al fine di preservarne le prestazioni.

Installare il filtro dell'aria prima di attivare l'apparecchiatura.

1. Apire l'alloggiamo in plastica e posizionare la superficie pieghettata sulla griglia, inserendo il filtering all'interno dell'area contrassegnata sulla superficie con la griglia.

1. Tenere premuto ilhetto nelle si chiude l'alloggiamento in plastica fino a quando non si sente uno scatto.

1. Togliere il ripiano in vetro superiore dal vano frigorifero. Far scorrere l'alloggiamento in plastica con il filtro dell'aria sul lato sinistro del ripiano in vetro.

1. Riposizionare il ripiano in vetro nel vano frigorifero. Non colpire il filtro.

Sostituzione del filtro dell'aria 1. Aprire l'alloggiamo del filtr

1. Rimuovere ilhetto dell'aria usato.
2. Inserire il nuovo filtro dell'aria nell'alloggiamento e chiuderlo.

Sostituire il filtro dell'aria agli 6 mesi.

i

Ilchio dell'aria è un accessorio di consumo e in quanto tale non è coperto alla garanzia.

E possibile acquistare nuovi filtri dell'aria presso il rivenditore locale.

6.6 Periodi di non utilizzato

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura alla rete elettrica.
2. Rimuovere tutto il cibo.
3. Sbrinare l'apparecchiatura.
4. Pulire l'apparecchiatura e tutti gli accessori.
5. Lasciare le porte aperte per evitare la formazione di odori sgradevoli.

7. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Cosa fare se...

Problema Causa possibile Soluzione

L'apparecchiatura non funziona. L'apparecchiatura è spenta. Accendere l'apparecchiatura.
La spina non è collegata corretta-mente alla presa elettrica.	Collegare correttamente la spina al-la presa elettrica.
La presa elettrica non ha tensione. Collegare un'apparecchiatura elettri-ca diversa alla presa di alimentazione. Contattare un elettricista qualificato.
L'apparecchiatura è rumorosa. L'apparecchiatura non è supportatocorrettamente.	Controllare che l'apparecchiaturaabbia una posizione stabile.
L'allarme acustico o visivo è attivo. La porta è stata lasciata aperta. Chiudere la porta.
Il compressore funzione in modocontinuo.	La temperature non è impostata correttamente.	Vedere il capitolo "Pannello dei comandi".
Troppo cibo viene inserto contem-poraneamente.	Poraneamente.	Attendere alcune ore e ricontrollarela temperature.
La temperature ambiente è troppoalta.	Vedere il capitolo "Installazione".
Gli alimenti introdotti nell'apparec-chiatura sono troppo caldi.	Prima di introdurre gli alimenti, lasciarli raffreddare a temperatureambiente.
La porta non è chiusa correttam-te.	Vedere la sezione "Chiusura della porta".
	La funzione FastFreeze è attiva. Vedere la sezione "Funzione Fast-Freeze".
	La funzione FastCool è attiva. Vedere la sezione "Funzione Fast-Cool".
Il compressore non si avvia immedi-diatamente dopo averre premuto itastato "FastFreeze" o "FastCool", op-pure dati avveo modificato la tem-peratura.	Il compressore si avvia dopo un cer-to periodo di tempo.	È normale, non si tratta di un'ano-malia di funzionamento.
La porta non è allineata o interferi-sce con la griglia di ventilazione.	L'apparecchiatura non è perfetta-mente in piano.	Fare riferimento alle istruzioni di installazione.
La porta non si aprere facilmente. Si è cercato di riapririe la porta subiti-doto"Aftera chiusa.	Attendere alcuni secondi fra la chiusura della porta e la sua riapertura.

Problema Causa possibile Soluzione

La lampadina non funziona. La lampadina è in modalità stand-by.		Chiudere e aprire la porta.
	La lampadina è difettosa. Contattare il Centro Assistenza Au- torizzato.
C'è una quantità eccessiva di brina e ghiaccio.	La porta non è chiusa correttamente.	Vedere la sezione "Chiusura della porta".
La guarnizione è deformata o spor-ca.		Vedere la sezione "Chiusura della porta".
Il cibo non è avvolto correttamente. Avvolgere correttamente il cibo.
La temperature non è impostata cor- rettamente.		Vedere il capitolo "Pannello dei comandi".
L'apparecchiatura è completamente carica ed è impostata sulla tempera- tura più bassa.		Impostare una temperature superio- re. Vedere il capitolo "Pannello dei comandi".
La temperature impostata nell'appa- recchiatura è troppo Bassa e la tem- peratura ambiente è troppo alta.		Impostare una temperature superio- re. Vedere il capitolo "Pannello dei comandi".
Sulla piatra posteriore del frigorife- ro scorre l'acqua.	Durante lo sbrinamento automatico, la brina si scioglie sul pannello po- steriore.	Ciò è corretto.
Si è condensata troppa acqua all'in- terno del frigoriferro.	La porta è stata aperta con eccessi- va frequenza.	Aprire la porta solo se necessario.
La porta non è stata chiusa comple- tamente.		Controllare che la porta sia chiusa completeness.
Il cibo conservato non è stato avvol- to nell'apposito materiale.		Avvolgere gli alimenti in un imbal- laggio adeguato prima di riporli al- l'interno dell'apparecchiatura.
È normale che durante l'estate e	l'autunno si possa formare una quantità maggiore di condensa a causa dell'aumento dell'umidità del- l'aria e degli alimenti. Il frigoriferro non produce umidità. Dopo questo periodo l'umidità nel frigoriferro dimi- nuisce da sola.	In estate e in autunno impostare la temperature più calda nel frigoriferro (circa 6-7 °C).
Ci sono gobce d'accua sui ripiani in vetro.	C'è troppa umidità all'interno del fri- goriferro.	Pulire i ripiani in vetro con un panno per rimuovere le gobce d'accua.
L'acqua scorre all'interno del frigori- fero.	Gli alimenti impediscono all'accua di scorrere nell'apposto collettore.	Assicurarsi che gli alimenti non toc- chino il pannello posteriore.
Lo scarico dell'accua è ostruito. Pulire lo scarico dell'accua.
L'acqua scorre sul pavimento. Lo scarico dell'accua di sbrinamento non è collegato alla vaschetta di evaporazione posta al di sopra del compressore.		Collegare lo scarico dell'accua di sbrinamento alla vaschetta di eva- porazione.
Problema Causa possibile Soluzione
Non è possibile impostare la tempe- ratura.	Viene attivata la funzione FastFree- ze o la funzione FastCool.	Disattivare manualmente la funzione FastFreeze o la funzione FastCool oppure aspettare finché la funzione si disattiva automaticamente. Vede- re la sezione "funzione FastFreeze" o "funzione FastCool".
La temperatura all'interno dell'appa- recchiatura è troppo bassa/troppo alta.	La temperature non è impostata cor- rettamente.	Impostare una temperatura superio- re/inferiore.
La porta non è chiusa correttam- te.		Fare riferimento alla sezione "Chiu- sura della porta".
Il cibo è troppo caldo. Lasciare raffreddare il cibo prima di riporlo.
Troppo cibo viene conservato con- temporaneamente.		Conservare meno alimenti contem- poraneamente.
	Lo spessore della brina è maggiore di 4-5 mm.	Sbrinare l'apparecchiatura.
La porta viene aperta frequently- mente.		Aprire la porta solo se necessario.
	La funzione FastFreeze è attiva. Vedere la sezione "funzione Fast- Freeze".
	La funzione FastCool è attiva. Vedere la sezione "funzione Fast- Cool".
Nell'apparecchiatura non circola l'a- ria fredda.		Verificare la circolazione dell'aria fredda nell'apparecchiatura. Vedere il capitolo "Consigli e suggerimenti".
DEMO compare sul display. L'apparecchiatura è nella modalità demo.		Tenere premuto il pulsante OK per circa 10 sec sono prolungato e il di-splay si spegne per un breve perio- do di tempo.
O o o sono visualizzati al posting dei numero sul display della temperature.	Problema al sensore della tempera- tura.	Contattare il Centro Assistenza Au- torizzato. Ilsystema di raffreddamen- to continuera a mantenere gli ali-amenti freddi, ma non sare possibile regolare la temperatura.

Nel caso in cui il problema persista, contattare il Centro di Assistenza Autorizzato.

7.2 Sostituzione della lampadina

Per sostituire la lampada, contattare il Centro di Assistenza Autorizzato.

7.3 Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Per regolare la porta,fare riferimento alle istruzioni di installmente.
3. Per sostituire le guarnizioni difettose della porta, contattare il Centro di Assistenza Autorizzato.

8. DATI TECHNICI

I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato esterno dell'apparecchiatura e sull'etichetta dei valori energetici.

Tensione 230 - 240 V

Frequenza 50Hz

9. INFORMAZIONI PER GLI ISTITUTI DI TEST

L'installazione e la preparazione dell'apparecchiatura per qualsi asi verifica di EcoDesign devono essere conformi a EN 62552 (EU). I requisiti di ventilazione, le dimensioni dell'incavo e le distance minime alla parte posteriore devono essere

conformi a quanto indicate nel presente manuale d'uso sotto "Installazione". Si prega di contattare il produttore per qualsiasi alla informazione, compresi i piani di carico.

10. CH GARANZIA

Servizio clienti

Servizio dopo vendita
Industriestrasse 105506 Mägenwil	Le Trési 61028 Préverenges	Via Violino 116928 Manno
Morgenstrasse 1313018 Bern
Langgasse 109008 St. Gallen
Am Mattenhof 4a/b6010 Kriens
Schlossstrasse 14133 Pratteln
Comercialstrasse 197000 Chur

Vendita pezzi di ricambio Industriestrasse 10,5506 Magenwil,Tel.[phone]

Consulenza specialistica/Vendita

Badenerstrasse 587, 8048 Zurich, Tel. [phone]

Garanzia Per anni prodotto concediamo una garanzia di 2 anni a partire alla data di segna o alla sua messa in funzione. (fa stato la data della fattura, del certificato di

garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono escludi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o alla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

11. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il symbolo. Butare l'imballaggio negli appositi contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Per la Svizzera:

Dove portare gli appearecchi fuori uso? In qualsiasi negotio che vende appearecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visible nel site www.erecycling.ch

---

---

---

electrolux.com
