Tipo di prodotto	Congelatore a pozzetto
Marca	Novamatic
Modello	ÖKO3680-IB
Volume totale	368 L
Classe di efficienza energetica	A++
Consumo annuo di energia	241 kWh
Capacità di congelamento	26 kg/24 h
Autonomia di funzionamento	55 h
Dimensioni (H x L x P)	876 x 1611 x 667,5 mm
Classe climatica	SN-N-ST-T (10 °C a 43 °C)
Livello sonoro	43 dB(A)
Tensione di alimentazione	230-240 V, 50 Hz
Gas refrigerante	Isobutano (R600a)
Numero di stelle	4 stelle (****)
Funzioni speciali	Action Freeze (congelamento rapido), Allarme alta temperatura, Serratura di sicurezza
Sbrinamento	Manuale
Illuminazione interna	LED, lampadina E14 (potenza massima indicata sul diffusore)
Accessori forniti	Cestelli di stoccaggio (secondo modello)
Garanzia	2 anni (ricambi e manodopera)
Riparabilità	Pezzi originali disponibili, servizio post-vendita autorizzato

Domande frequenti - ÖKO3680-IB Novamatic

Come regolare la temperatura del congelatore Novamatic ÖKO3680-IB?

La temperatura si regola tramite il termostato situato sul pannello di controllo. Ruotare verso destra per diminuire la temperatura (più freddo) e verso sinistra per aumentarla. Di solito si consiglia un'impostazione intermedia. La temperatura interna dipende dalla temperatura ambiente, dalla frequenza di apertura del coperchio e dalla quantità di alimenti conservati.

Cosa fare se si attiva l'allarme alta temperatura?

L'allarme sonora e visiva indica un aumento della temperatura (es. interruzione di corrente). Premere il pulsante di ripristino dell'allarme per disattivare il suono. Durante l'allarme, non introdurre alimenti nel congelatore. Una volta ripristinata la temperatura normale, la spia si spegne automaticamente. Se il problema persiste, contattare il servizio post-vendita.

Come utilizzare la funzione Action Freeze?

La funzione Action Freeze accelera il congelamento degli alimenti freschi. Attivarla almeno 24 ore prima di introdurre gli alimenti premendo il tasto Action Freeze: la spia si accende. La funzione si arresta automaticamente dopo 52 ore. È possibile disattivarla in qualsiasi momento premendo nuovamente il tasto. Durante il congelamento, non aggiungere altri alimenti per 24 ore.

Come sbrinare il congelatore?

Sbrinare quando lo strato di brina raggiunge uno spessore di 10-15 mm. Spegnere l'apparecchio e scollegarlo. Togliere gli alimenti, avvolgerli in carta di giornale e riporli in un luogo fresco. Lasciare il coperchio aperto, rimuovere il tappo del canale di scarico e raccogliere l'acqua in una vaschetta. Non raschiare la brina con oggetti metallici. Dopo lo sbrinamento, asciugare l'interno, rimettere il tappo e riaccendere.

Cosa fare se il coperchio del congelatore non si chiude correttamente?

Verificare che gli imballaggi degli alimenti non blocchino la chiusura. Riorganizzare i pacchi secondo l'adesivo all'interno. Se il coperchio è difficile da chiudere a causa di brina eccessiva, sbrinare l'apparecchio. Pulire le guarnizioni del coperchio se sono sporche o appiccicose. Controllare anche la valvola di sfiato dell'aria.

Come pulire l'interno del congelatore?

Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido umido con acqua tiepida e sapone. Non usare mai detergenti abrasivi, prodotti a base di cloro o cere. Pulire regolarmente le guarnizioni del coperchio e asciugare accuratamente. Non pulire la zona del compressore. Per il primo utilizzo, pulire l'interno per eliminare gli odori di nuovo.

Cosa fare in caso di interruzione di corrente prolungata?

Il congelatore ha un'autonomia di 55 ore in caso di interruzione. Evitare di aprire il coperchio. Se l'interruzione supera questa durata, gli alimenti scongelati devono essere consumati rapidamente o cotti prima di essere ricongelati (dopo raffreddamento). Controllare lo stato degli alimenti. Se l'allarme si attiva, ripristinarlo come indicato.

Come bloccare e sbloccare il congelatore?

Il congelatore è dotato di una serratura di sicurezza. Per bloccare, inserire la chiave nella serratura e girarla verso destra (simbolo di blocco). Per sbloccare, girare la chiave in senso antiorario. Tenere le chiavi lontano dalla portata dei bambini. Rimuovere la chiave durante lo smaltimento.

Qual è la capacità di congelamento massima per 24 ore?

La capacità di congelamento massima è di 26 kg per 24 ore. Questo valore è indicato sulla targhetta. Per un congelamento ottimale, attivare la funzione Action Freeze 24 ore prima e non superare questa quantità.

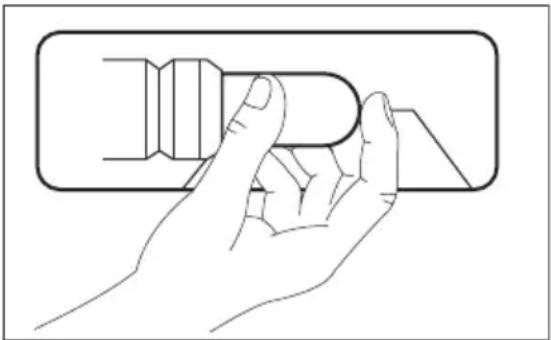

Come sostituire la lampadina dell'illuminazione?

Scollegare l'apparecchio. Utilizzare una lampadina LED (attacco E14) della stessa potenza dell'originale (max indicata sul diffusore). Non rimuovere il diffusore durante la sostituzione. Non far funzionare il congelatore senza il diffusore. Dopo la sostituzione, ricollegare e verificare l'accensione.

MANUALE UTENTE ÖKO3680-IB Novamatic

Istruzioni per l'uso

User Manual

Gefriertruhe

Congélateur coffre

Congelatore a pozzo

Chest Freezer

Fust Service

0848 559 111 www.fust.ch

INHALTSVERZEICHNIS

CONDIZIONI DI GARANZIA / SERVIZIO CLIENTELA

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

UMWELTTIPPS

CONDIZIONI DI GARANZIA / SERVIZIO CLIENTELA

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di

consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del

certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti

esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Informazioni di sicurezza 34

Istruzioni di sicurezza 35

Installazione 37

Funzionamento 38

Utilizzo quotidiano 40

Consigli e suggerimenti utili 41

Pulizia e cura 42

Risoluzione dei problemi 43

Dati tecnici 46

Con riserva di modifiche.

⚠ INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• I bambini di età compresa fra i 3 e gli 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'apparecchiatura a meno che non vi sia una supervisione continua.
• Tenere lontani dall'apparecchiatura i bambini al di sotto dei 3 anni se non costantemente supervisionati.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

Avvertenze di sicurezza generali

- Questa apparecchiatura è destinata ad un uso domestico e applicazioni simili, quali:

• case di campagna; cucine di negozi, uffici e altri ambienti di lavoro,
  – da clienti di hotel, motel, bed and breakfast e altri ambienti residenziali

- AVVERTENZA: Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, non siano ostruite.

- AVVERTENZA: Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

- AVVERTENZA: Non danneggiare il circuito refrigerante.

- AVVERTENZA: Non utilizzare apparecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore.

- Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

- Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

- Non conservare in questa apparecchiatura sostanze esplosive come bombolette spray contenenti un propellente infiammabile.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal Centro di Assistenza Autorizzato o da una persona qualificata per evitare situazioni di pericolo.

ISTRUZIONI DI SICUREZZA

Installazione

AVVERTENZA! L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
  • Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.
• In fase di prima installazione o dopo aver girato la porta, attendere almeno 4 ore prima di collegare l'apparecchiatura alla sorgente di alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.
• Prima di eseguire eventuali operazioni sull'apparecchiatura (ad esempio invertire la porta), togliere la spina dalla presa di corrente.
• Non installare l'apparecchiatura in prossimità di radiatori, fornelli, forni o piani di cottura.
• Non esporre l'apparecchiatura alla pioggia.
  • Non installare l'apparecchiatura dove sia esposta alla luce solare diretta.
  • Non installare questa apparecchiatura in aree troppo umide o troppo fredde.
• Quando si sposta l'apparecchiatura, sollevarla dal bordo anteriore, così da non graffiare il pavimento.

Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

AVVERTENZA! In fase di posizionamento dell'apparecchiatura, verificare che il cavo di alimentazione non sia intrappolato o danneggiato.

AVVERTENZA! Non utilizzare prese multiple e prolunghe.

• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il Centro di Assistenza Autorizzato o un elettricista per sostituire i componenti elettrici.

• Il cavo di alimentazione deve rimanere sotto il livello della spina di alimentazione.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.

Utilizzare

AVVERTENZA! Rischio di lesioni, scottature o scosse elettriche.

L'apparecchiatura contiene gas mabile, isobutano (R600a), un gas ale con un alto livello di compatibilità ntale, Fare attenzione a non eggiare il circuito refrigerante che ne isobutano.

• Non modificare le specifiche tecniche dell'apparecchiatura.
• Non introdurre apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.
• Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.
  • Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.

• Non introdurre bevande analcoliche nel vano congelatore. Si verrà a creare una pressione nel contenitore della bevanda.
  • Non conservare gas e liquidi infiammabili nell'apparecchiatura.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
  • Non toccare il compressore o il condensatore. Sono incandescenti.

• Non togliere o toccare gli oggetti nel vano congelatore con le mani bagnate o umide.
  • Non ricongelare del cibo precedentemente scongelato.
• Attenersi alle istruzioni per la conservazione riportate sulla confezione del cibo surgelato.
• Avvolgere gli alimenti con materiali per uso alimentare prima di metterli nello scomparto del congelatore.

Luce interna

AVVERTENZA! Pericolo di scosse elettriche.

- Il tipo di lampada utilizzata per questa apparecchiatura è adatta soltanto agli elettrodomestici. Non usarle per l'illuminazione di casa.

Pulizia e cura

AVVERTENZA! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
  • L'unità refrigerante di questa apparecchiatura contiene idrocarburi.

INSTALLAZIONE

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Luogo d'installazione

Installare l'apparecchiatura in un luogo asciutto, ben ventilato, la cui temperatura

L'unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato.

- Controllare regolarmente lo scarico dell'apparecchiatura e, se necessario, pulirlo. L'ostruzione dello scarico può causare un deposito di acqua di sbrinamento sul fondo dell'apparecchiatura.

Assistenza tecnica

• Per riparare l'apparecchiatura contattare un Centro di Assistenza Autorizzato.
• Utilizzare esclusivamente ricambi originali.

Smaltimento

AVVERTENZA! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.
• Il circuito refrigerante e i materiali di isolamento di questa apparecchiatura rispettano l'ozono.
• La schiuma isolante contiene gas infiammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
  • Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

ambiente corrisponda alla classe climatica indicata sulla targhetta dei dati del modello:

Classe clima-tica	Temperatura ambiente
SN Da +10°C a + 32°C
N Da +16°C a + 32°C
ST Da +16°C a + 38°C
P Da +16°C a + 43°C

In alcuni modelli potrebbero verificarsi delle anomalie se non si rispettano le temperature indicate. Il corretto funzionamento può essere garantito solo nel rispetto delle temperature indicate. In caso di dubbi sul luogo di installazione dell'apparecchiatura, contattare il venditore, il nostro Centro di Assistenza o il rivenditore autorizzato più vicino.

La presa dovrebbe essere accessibile dopo l'installazione.

Collegamento elettrico

- Prima di inserire la spina, verificare che la tensione e la frequenza riportate

FUNZIONAMENTO

Pannello dei comandi

1 2 3 4

sulla targhetta dei dati corrispondano a quelle dell'impianto domestico.

• L'apparecchiatura deve disporre di una messa a terra. La spina del cavo di alimentazione è dotata di un apposito contatto. Se la presa di corrente dell'impianto domestico non è collegata a terra, allacciare l'apparecchiatura a una presa di terra separata in conformità alle norme in vigore, rivolgendosi a un elettricista qualificato.
- Il produttore declina ogni responsabilità qualora le suddette precauzioni di sicurezza non vengano rispettate.
- Questa apparecchiatura è conforme alle direttive CEE.

Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchiatura deve essere sufficiente.

1. Posizionare il congelatore in piano su una pavimentazione solida L'apparecchiatura deve essere in appoggio su tutti i piedini.
2. Lasciare una distanza libera di almeno 5 cm tra il lato posteriore dell'apparecchiatura e la parete.
3. Lasciare una distanza libera di almeno 5 cm ai lati dell'apparecchiatura.

1 Spia di allarme di temperatura alta
2 Spia Alimentazione
3 Spia Action Freeze
4 Interruttore Action Freeze e reset dell'allarme

Off

Accensione

1. Inserire la spina nella presa a muro.
2. Impostare il regolatore di temperatura ad un livello medio, ruotandolo in senso orario. La spia dell'alimentazione si accende.

Se la temperatura all'interno dell'apparecchiatura è troppo alta, la spia di allarme lampeggia. Premere l'interruttore di reset dell'allarme per disattivare il cicalino.

Spegnimento

Ruotare il regolatore di temperatura in posizione OFF.

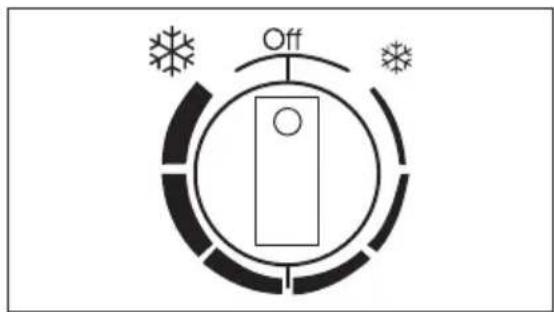

Regolazione della temperatura

La temperatura all'interno dell'apparecchiatura è controllata dal regolatore della temperatura che si trova sul pannello dei comandi.

Per attivare l'apparecchiatura, procedere come segue:

• per ottenere una temperatura più bassa all'interna all'apparecchiatura ruotare il Regolatore di temperatura in senso orario.
  • per ottenere una temperatura più alto all'interna all'apparecchiatura ruotare il Regolatore di temperatura in senso anti-orario.

In condizioni normali, si consiglia di utilizzare una regolazione media.

Tuttavia, è importante ricordare che la temperatura all'interno dell'apparecchiatura dipende dai seguenti fattori:

• temperatura ambiente
• frequenza di apertura del coperchio
• quantità di alimenti conservati
• posizione dell'apparecchiatura.

Allarme di alta temperatura

Un aumento di temperatura nel congelatore (per esempio a causa di un'interruzione dell'alimentazione elettrica) è indicato dall'accensione della spia di allarme e dal suono del cicalino.

È possibile disattivare il segnale acustico premendo l'interruttore reset allarme.

Durante la fase di allarme, non introdurre alimenti nel congelatore.

Al ripristino delle condizioni normali, la spia di allarme si spegne automaticamente.

funzione Action Freeze

La funzione Action Freeze accelerata il congelamento di alimenti freschi e, al tempo stesso, protegge gli alimenti già conservati da riscaldamenti indesiderati.

Attivare la funzione Action Freeze almeno 24 ore prima di inserire gli alimenti da congelare nel vano congelatore.

Per attivare la funzione Action Freeze, premere l'interruttore Action Freeze. La spia Action Freeze si accende. Questa funzione si interrompe in modo automatico dopo 52 ore.

È possibile disattivare la funzione in qualsiasi momento premendo l'interruttore Action Freeze. La spia Action Freeze si spegne.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Congelamento dei cibi freschi

Il vano congelatore è adatto al congelamento di cibi freschi e alla conservazione a lungo termine di alimenti congelati e surgelati.

Per congelare cibo fresco, attivare la funzione Action Freeze (rimandiamo alla funzione "Action Freeze").

La quantità massima di cibo che può essere congelata in 24 ore è riportata sulla targhetta dei dati (fare riferimento ai "Dati tecnici").

Il processo di congelamento dura 24 ore: non aggiungere altri alimenti da congelare fino alla conclusione del processo.

Conservazione dei surgelati

Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchiatura per almeno 2 ore con una regolazione alta prima di introdurre gli alimenti.

ATTENZIONE! Se si verifica un'interruzione della corrente elettrica di durata superiore al "tempo di risalita" indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento).

Apertura e chiusura del coperchio

ATTENZIONE! Non tirare la maniglia con una forza eccessiva

Poiché il coperchio è provvisto di una guarnizione ermetica, è difficile riaprirlo

poco dopo la chiusura (a causa del vuoto che si forma all'interno) Attendere alcuni minuti prima di riaprire l'apparecchiatura

La valvola antivuoto faciliterà l'apertura del coperchio

Funzione Sicurezza Bambini

Il congelatore è dotato di uno speciale dispositivo di blocco che evita la chiusura accidentale del congelatore. Il dispositivo di blocco è progettato in modo da permettere di girare la chiave e chiudere il coperchio solo se è stata precedentemente inserita la chiave all'interno del dispositivo.

1. Per bloccare il congelatore inserire delicatamente la chiave nel dispositivo di bloccaggio e girare la chiave in senso orario verso il simbolo

2. Per aprire il congelatore inserire delicatamente la chiave nel dispositivo di bloccaggio e girare la chiave in senso antiorario verso il simbolo

Chiavi di riserva sono disponibili presso il centro di assistenza locale autorizzato.

AVVERTENZA! Tenere le chiavi fuori della portata dei bambini. Assicurarsi di estrarre la chiave dal dispositivo di bloccaggio prima di smaltire l'apparecchiatura al termine della sua vita utile.

Calendario di congelamento

I simboli mostrano i diversi tipi di cibi congelati.

I numeri indicano i mesi di conservazione dei tipi di surgelati corrispondenti. La validità dei tempi di conservazione dipende dalla qualità degli alimenti e dal loro trattamento prima del congelamento.

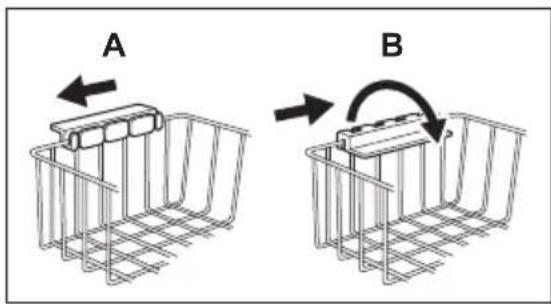

Appendere i cestelli al bordo superiore del congelatore (A) o collocarli al suo interno (B). Ruotare e fissare le maniglie per queste due posizioni, seguendo le indicazioni della figura.

A B

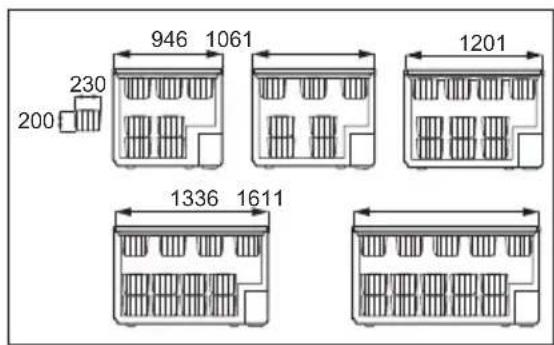

Le figure seguenti mostrano il numero di cestelli che è possibile collocare nei vari modelli del congelatore.

I cestelli possono scorrere l'uno nell'altro.

230 946 1061 200 1201 1336 1611

È possibile acquistare cestelli aggiuntivi presso il Centro di Assistenza Autorizzato locale.

CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Consigli per il congelamento

Alcuni suggerimenti per sfruttare al meglio il processo di congelamento:

• La quantità massima di alimenti congelabile in 24 ore è riportata sulla targhetta del modello.
• Il processo di congelamento dura 24 ore; finché non è concluso, non aggiungere altro cibo da congelare.
• Congelare solo alimenti freschi, di ottima qualità e accuratamente lavati.
• Dividere gli alimenti in piccole porzioni, in modo da facilitare un congelamento rapido e consentire lo scongelamento solo della quantità necessaria.

• Avvolgere gli alimenti in pellicola di alluminio o politene in modo da evitare il contatto con l'aria.
  • Non disporre gli alimenti freschi a contatto con quelli già congelati, per evitare l'innalzamento della temperatura di questi ultimi.

• Gli alimenti magri si conservano meglio e più a lungo di quelli ricchi di grassi. Il sale riduce la durata di conservazione dell'alimento.

• I ghiaccioli, se consumati appena prelevati dal vano congelatore, possono causare ustioni da freddo.
• È consigliabile riportare su ogni confezione la data di congelamento, in modo da poter controllare il tempo di conservazione.

Consigli per la conservazione dei surgelati

Per ottenere risultati ottimali è consigliabile:

• controllare che i surgelati esposti nei punti vendita non presentino segni di interruzione della catena del freddo;
• accertarsi che il tempo di trasferimento dei surgelati dal punto vendita al congelatore domestico sia il più breve possibile;
• Non aprire frequentemente o limitare il più possibile il tempo di apertura del coperchio.

- Una volta scongelati, gli alimenti si deteriorano rapidamente e non possono essere ricongelati.

PULIZIA E CURA

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Pulizia dell'interno

Prima di utilizzare l'apparecchiatura per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

ATTENZIONE! Non usare detergenti, polveri abrasive, detergenti a base di cloro od olio, dato che potrebbero danneggiare le finiture.

Pulizia periodica

ATTENZIONE! Prima di qualsiasi intervento di manutenzione, estrarre la spina dalla presa.

Non usare detersivi, prodotti abrasivi, prodotti con forti profumazioni o cere lucidanti per pulire l'interno dell'apparecchiatura. Evitare di danneggiare il sistema refrigerante. Non è necessario pulire l'area del compressore.

1. Spegnere l'apparecchiatura.
2. Lavare regolarmente l'apparecchiatura e gli accessori con acqua tiepida e sapone neutro.
   Pulire accuratamente la guarnizione del coperchio.
3. Asciugare perfettamente l'apparecchiatura.
4. Inserire la spina nella presa.
5. Accendere l'apparecchiatura.

• Non superare la durata di conservazione indicata sulla confezione.

Sbrinamento del congelatore

ATTENZIONE! Per rimuovere la brina, non usare utensili metallici appuntiti che possano danneggiare l'apparecchiatura. Non usare dispositivi meccanici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento. Un aumento della temperatura dei surgelati durante lo sbrinamento può ridurre la loro durata di conservazione.

Il quantitativo di accumulo di ghiaccio sulle pareti interne dell'apparecchiatura è destinato ad aumentare in funzione del livello elevato dell'umidità ambiente esterna e se il cibo non è avvolto accuratamente.

Procedere allo sbrinamento del vano congelatore quando lo strato di brina raggiunge uno spessore di circa 10 - 15 mm.

1. Spegnere l'elettrodomestico.
2. Rimuovere i surgelati, avvolgerli in alcuni strati di carta di giornale e riporli in un luogo fresco.
3. Lasciare il coperchio aperto, rimuovere il tappo dal canale di scarico dell'acqua di sbrinamento e raccogliere quest'ultima in una bacinella.
4. Una volta completato lo sbrinamento, asciugare accuratamente l'interno e reinserire la spina.
5. Accendere l'apparecchiatura.
6. Impostare il regolatore di temperatura al livello massimo di raffreddamento e

lasciare in funzione l'apparecchiatura per due o tre ore.

1. Reintrodurre nel congelatore gli alimenti precedentemente rimossi.

Periodi di non utilizzo

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Spegnere l'apparecchiatura e scollegare l'apparecchiatura dall'allacciamento elettrico.

2. Estrarre tutti gli alimenti

3. Sbrinare e pulire l'apparecchiatura e tutti gli accessori
4. Lasciare il coperchio aperto per evitare la formazione di odori sgradevoli

Se l'apparecchiatura rimane accesa, farla controllare periodicamente per evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica.

RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare

riferimento ai capitoli sulla

sicurezza.

Cosa fare se...

Problema Possibile causa Soluzione
L'apparecchiatura non fun-ziona.	L'apparecchio è spento. Accendere l'apparecchiatu-ra.
La spina non è inserita cor-	rettamente nella presa di ali-mentazione.	Inserire correttamente la spi-na nella presa di alimenta-zione.
Assenza di tensione nella	presa di alimentazione.	Collegare a una presa di ali-mentazione diversa. Rivol-gersi ad un elettricista quali-ficato.
L'apparecchiatura è rumoro-sa.	L'apparecchio non è appog-giato in modo corretto.	Controllare se l'apparecchia-tura è appoggiata in modo stabile.
L'allarme acustico o visivo èattivo.	Il frigorifero è stato acceso da poco o la temperatura è ancora troppo alta.	Fare riferimento alla guida "Allarme di alta temperatura" e se il problema persiste contattare il Centro di Assi-stenza autorizzato più vici-no.
Sono stati introdotti insieme	molti alimenti da surgelare	Attendere alcune ore e ri-controllare la temperatura.
Il coperchio è rimasto aperto	a lungo.	Aprire il coperchio solo se necessario.
Problema Possibile causa Soluzione
La spia dell'alimentazione lampeggia.	Si è verificato un errore durante la misurazione della temperatura oppure l'apparecchiatura non funziona correttamente.	Contattare il Centro di Assistenza Autorizzato più vici-no.
Il coperchio non si chiude completamente.	Le confezioni di surgelati impediscono la chiusura del coperchio.	Disporre i surgelati in modo appropriato; fare riferimento all'adesivo all'interno dell'apparecchiatura.
	Lo strato di brina è troppo spesso.	Eliminare la brina in eccesso.
Il coperchio si apre con diffi-coltà.	Le guarnizioni del coperchio sono sporche o appiccicose.	Pulire le guarnizioni del co-perchio.
	La valvola è bloccata. Controllare la valvola.
La lampadina non si accen-de.	La lampada è guasta. Fare riferimento alla sezione "Sostituzione della lampa-da".
Il compressore rimane sem-pre in funzione.	La temperatura impostata non è corretta.	Fare riferimento al capitolo "Funzionamento".
Sono stati introdotti insieme	molti alimenti da surgelare	Attendere alcune ore e ri-controllare la temperatura.
La temperatura ambiente è	troppo alta	Fare riferimento al grafico della classe climatica sulla targhetta dei dati.
Gli alimenti introdotti nell'ap-	parecchiatura erano troppo caldi.	Prima di introdurre alimenti nel congelatore, lasciarli raffreddare a temperatura am-biente.
Il coperchio non è perfetta-	mente chiuso.	Controllare che il coperchio si chiuda perfettamente e che le guarnizioni siano integre e pulite.
	La funzione Action Freeze è attiva.	Fare riferimento a "Funzione Action Freeze ".
Presenza di brina eccessiva. Il coperchio non è stato chiuso correttamente o la guarnizione è deformata/ sporca.		Fare riferimento a "Apertura e chiusura del coperchio".
	Il tappo dello scarico dell'ac-qua non è posizionato correttamente.	Posizionare il tappo corretta-mente.
	La temperatura impostata non è corretta.	Fare riferimento al capitolo "Funzionamento".
Il compressore non si avvia immediatamente dopo avere premuto il tasto Action Freeze, oppure dopo avere cam-biato la temperatura.	Ciò è normale, non si è verificato alcun errore.	Il compressore si avvia dopo un certo periodo di tempo.
Impossibile impostare la temperatura.	La funzione Action Freeze è attiva.	Fare riferimento a "Funzione Action Freeze ".
La temperatura all'interno dell'apparecchiatura è trop-po bassa/troppo alta.	Il regolatore della tempera-tura non è impostato correttamente.	Impostare una temperatura superiore/inferiore.
Il coperchio non è perfetta-mente chiuso.		Fare riferimento a "Apertura e chiusura del coperchio".
La temperatura degli alimen-ti è troppo alta.		Prima di mettere a conservare gli alimenti, lasciarli raffreddare a temperatura am-biente.
Sono stati introdotti molti ali-menti contemporaneamente.		Introdurre gli alimenti un po-co alla volta.
	Lo spessore dello strato di brina supera i 4 - 5 mm.	Sbrinare l'apparecchiatura.
Il coperchio viene aperto fre-quentemente		Aprire il coperchio solo se necessario.
	La funzione Action Freeze è attiva.	Fare riferimento a "Funzione Action Freeze ".
Gli alimenti da congelare so-no troppo vicini tra loro.		Adottare le misure necessa-rie per garantire una corretta circolazione dell'aria fredda.

Servizio di assistenza

Se le soluzioni precedentemente indicate non consentono di risolvere il problema, rivolgersi al Centro di Assistenza autorizzato più vicino.

Per accelerare i tempi di intervento, è essenziale specificare al momento della richiesta il modello e il numero di serie

dell'apparecchiatura, riportati sul certificato di garanzia o sulla targhetta dei dati applicata sul lato esterno destro.

Sostituzione della lampadina

L'apparecchiatura è dotata di una lampadina interna a LED a lunga durata.

Usare solo lampadine LED (base E14). La potenza massima è indicata sull'unità lampada.

AVVERTENZA! Non rimuovere il coprilampada. Non accendere il congelatore se il coprilampada manca o è danneggiato.

1. Scollegare la spina dalla presa di corrente.

2. Sostituire la lampadina con una nuova della stessa potenza (la potenza massima è indicata sul coprilampada) concepita in modo specifico per elettrodomestici.

3. Collegare la spina alla presa.
4. Aprire il coperchio. Controllare che la lampada si accenda.

Documentazione tecnica

Marchio Commerciale Novamatic
Modello Super ÖKO 3680-IB 920602127
Categoria 9. Congelatore a pozzo
Classe di efficienza energetica A++
Consumo di energia in kWh/anno, basato sui risultati di prove standard per 24 ore. Il consumo effettivo dipende dalla modalità di utilizzo dell'apparecchio e dal luogo in cui è installato	241
Volume utile in litri, Frigorifero -
Volume utile in litri, Stella -
Volume utile in litri, Zona cantina -
Volume utile in litri, Vino -
Volume utile in litri, Totale 368
Volume utile in litri, Freezer 368
Volume utile in litri, Raffreddatore -
Volume utile in litri, Altri scomparti -
Numero di stelle dello scomparto freezer con il volu-me utile più alto (l)	****
Temperatura di progetto degli altri scomparti > 14°C (°C), se esistente	-
Antibrina (S/N), Frigorifero -
Antibrina (S/N), Freezer No
Autonomia di conservazione senza energia elettrica in h	55
Capacità di congelamento in kg/24h 26
Classe climatica SN-N-ST-T
Temperatura ambiente più bassa alla quale è destinato l'uso di questa apparecchiatura, in °C	10
Temperatura ambiente più alta alla quale è destinato l'uso di questa apparecchiatura, in °C	43
Emissioni di rumore acustico dB(A) re1 pW 43
Apparecchiatura da incasso S/N No
Apparecchio destinato esclusivamente alla conservazione del vino S/N	No

Dati tecnici aggiuntivi

Dimensioni della apparecchiatura
Altezza 876 mm
Larghezza 1611 mm
Profondità 667,5 mm

Tensione 230 - 240 V
Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato esterno o interno dell'apparecchiatura e sull'etichetta dei valori energetici.

WARRANTY / CUSTOMER SERVICE

CONDIZIONI DI GARANZIA / SERVIZIO CLIENTELA

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo 🚙️ Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo 🚗 insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Per la Svizzera:

Dove portare gli apparecchi fuori uso?

In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS.

La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch

CONTENTS

CONDIZIONI DI GARANZIA / SERVIZIO CLIENTELA

Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (Fa stato la data della fattura, del certificato di garanzia o dello scontrino d'acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d'installazione ed istruzioni per l'uso.

ENVIRONMENTAL CONCERNS
