MANUALE UTENTE TF 117.1-IB Novamatic

Prima di installare e di mettere in uso l'apparecchiatura, leggere attentamente questo libretto d'istruzioni. Contiene misure precauzionali sulla sicurezza, consigli, informazioni e suggerimenti. Se il frigorifero viene utilizzato in conformità alle istruzioni qui descritte, funzionerà adeguatamente e ne sarete pienamente soddisfatti.

I simboli seguenti vi facilitano la ricerca delle informazioni:

Misure di sicurezza

Le avvertenze e le informazioni precedute da questo simbolo si riferiscono alla sicurezza vostra e quella del vostro apparecchio.

Consigli, informazioni utili

Informazioni sulla protezione dell'ambiente

Simbolo per i suggerimenti

Sono preceduti da questo simbolo i suggerimenti sugli alimenti e sulla loro conservazione.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Indice

Informazioni importanti sulla sicurezza....28

Misure precauzionali generali sulla sicurezza 28
Precauzioni per la sicurezza dei bambini 28
Precauzioni per la sicurezza dell'installazione 28
Norme di sicurezza relative all'isobutano 28

Istruzioni per l'utente 29

Informazioni generali 29
Descrizione dell'apparecchiatura, componenti principali....29

Istruzioni per l'installatore....30

Dati tecnici....30
Trasporto, rimozione degli imballaggi ....30

Pulizia 30
Posizionamento 30

Interruttore e indicatore ....31

Messa in funzione ....32
Controllo della temperatura, impostazione 32
Congelazione 32
Conservazione ....33
Come ottenere i cubetti di ghiaccio 33
Alcuni cosigli e informazioni utili 33

Consigli e suggerimenti ....33

Come risparmiare energia 33
L'apparecchiatura e l'ambiente 33

Manutenzione 34

Sbrinamento 34
Regolari operazioni di pulizia 34
Quando il frigorifero non viene utilizzato ....35

Eliminazione dei guasti ....35

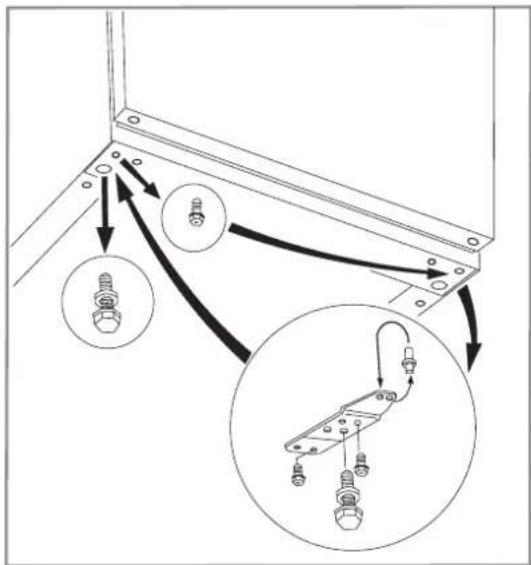

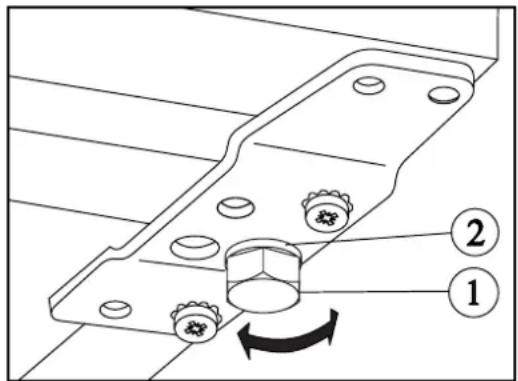

Reversibilità della porta 36
Assistenza tecnica e parti di ricambio ....36
Condizioni di garanzia....37

Tabella dei tempi di conservazione ....37

Garanzia e assistenza 37

Collegamento elettrico ....37

Informazioni importanti sulla sicurezza

Misure precauzionali generali sulla sicurezza

• Conservare questo libretto d'istruzioni che dovrebbe sempre accompagnare l'apparecchiatura in caso di trasloco o di cessione ad altre persone.
• Questa apparecchiatura è stata progettata per conservare gli alimenti nell'ambito domestico e deve essere usata solo in conformità a queste istruzioni.
• L'assistenza e le riparazioni devono essere svolte da aziende specializzate, a ciò abilitate da parte del produttore, preposte anche alla riparazione e alla sostituzione del cavo di alimentazione. Gli accessori forniti da tali aziende dovrebbero essere usati solo per le riparazioni, altrimenti l'apparecchiatura potrebbe subire dei danni o causare altri guasti o infortuni.
• L'apparecchiatura è scollegata dal circuito solo nel caso in cui la spina sia staccata dalla presa. Prima di eseguire le operazioni di pulizia e di manutenzione, si raccomanda di scollegare l'apparecchiatura (evitare di tirare il cavo). Se la presa è di difficile accesso, spegnere l'apparecchiatura staccando la corrente.
• Non si devono collegare prolunghe al cavo di alimentazione.
• Assicurarsi che la spina non venga schiacciata o danneggiata dal fianco posteriore del frigorifero/congelatore.

-Una spina danneggiata potrebbe surriscaldarsi e causare un incendio.

- Non collocare oggetti pesanti o il frigorifero/ congelatore stesso sopra il cavo elettrico.

-Esiste il rischio di corto circuito e incendio.

- Non rimuovere il cavo elettrico premendo sulla sua sommità, specialmente quando il frigorifero/ congelatore è stato tolto dalla sua sede.

-Un danno al cavo elettrico potrebbe causare un corto circuito, un incendio e/o uno shock elettrico.
-Se il cavo elettrico risulta danneggiato deve essere sostituito da personale tecnico qualificato.

- Se la presa della spina non é sicura, non inserire la spina.

-Esiste il rischio di shock elettrico o incendio.

• Durante le operazioni di pulizia e di sbrinamento o quando si estraggono alimenti congelati o i contenitori del ghiaccio, non usare oggetti appuntiti o rigidi perché potrebbero danneggiare l'apparecchiatura.
• Prestare attenzione che non vengano versati liquidi rispettivamente sul sistema di controllo della temperatura, sull'interruttore e sull'indicatore.
• Ghiaccio e gelati possono provocare disturbi se ingeriti immediatamente dopo essere stati tolti dallo scomparto di congelazione.
• Una volta scongelati, gli alimenti non possono essere ricongelati e devono essere consumati nel minor tempo possibile.
• Conservare gli alimenti surgelati confezionati secondo le istruzioni del produttore.
• Non accelerare lo sbrinamento con apparecchiature elettriche riscaldanti o con sostanze chimiche.
• Non appoggiare recipienti caldi sulle parti in plastica del congelatore.
• Non conservare gas o liquidi infiammabili nell'apparecchiatura perché potrebbero esplodere.

- Non inserire bevande gassate, bibite in bottiglia e frutta in barattoli nel congelatore.

Precauzioni per la sicurezza dei bambini

• Non permettere ai bambini di giocare con gli imballaggi dell'apparecchiatura; potrebbero soffocarsi con la pellicola in plastica.
• L'apparecchiatura deve essere manovrata dagli adulti. Non permettere ai bambini di giocare con la stessa o con i suoi comandi.
• Se si vuole rottamare l'apparecchiatura, staccare la spina dalla presa, tagliare il cavo di collegamento (il più possibile vicino all'apparecchiatura) e smontare la porta per evitare che i bambini giocando prendano una scarica elettrica o rimangano intrappolati all'interno.
• Questo apparecchio non deve essere utilizzato da persone (e bambini) con ridotte capacità fisiche, sensoriali o mentali o prive dell'esperienza e delle nozioni necessarie, salvo i casi in cui agiscano sotto sorveglianza o siano stati opportunamente istruiti sull'uso di tale apparecchio da persone responsabili per la loro sicurezza.

Precauzioni per la sicurezza dell'installazione

• Accostare l'apparecchiatura alla parete per evitare di toccare o di afferrare le parti calde (compressore, condensatore) e quindi di scottarsi.
• Quando si sposta l'apparecchiatura, prestare attenzione che la spina non sia inserita nella presa.
• Quando si posiziona l'apparecchiatura, prestare attenzione che non si trovi sul cavo di alimentazione.
• Intorno all'apparecchiatura deve essere assicurata una buona ventilazione, altrimenti può avvenire un surriscaldamento. Seguire le istruzioni sull'installazione per ottenere una ventilazione adeguata.

Norme di sicurezza relative all'isobutano

Attenzione

• Il sistema refrigerante dell'elettrodomestico si avvale di isobutano (R 600a), altamente infi-ammabile ed esplosivo.
• Evitare di ostruire i condotti di ventilazione situati nel dispositivo di chiusura o nella struttura interna dell'elettrodomestico.
• Non cercare di accelerare il processo di sbrinamento con mezzi meccanici o di tipo diverso da quelli consigliati dal produttore.
  • Non danneggiare il circuito refrigerante.
• Non utilizzare elettrodomestici all'interno degli scomparti per il deposito degli alimenti, oltre a quelli del tipo consigliato dal produttore.

Per la vostra incolumità e per la sicurezza dei vostri beni, conservare le misure precauzionali contenute nel presente libretto,

in quanto il produttore non è responsabile per danni provocati dalla mancata osservanza delle stesse.

Istruzioni per l'utente

Informazioni generali

La denominazione ufficiale dell'apparecchiatura è congelatore domestico. Di conseguenza, questa apparecchiatura è adatta alla conservazione di alimenti congelati e surgelati, al congelamento, in ambito domestico, di prodotti secondo le quantità indicate nelle istruzioni per l'utilizzatore, e alla produzione di ghiaccio.

L'apparecchiatura soddisfa i requisiti delle norme riguardo ai diversi limiti di temperatura, secondo la classe climatica.

La lettera che identifica la classe climatica è indicata sull'etichetta dei dati.

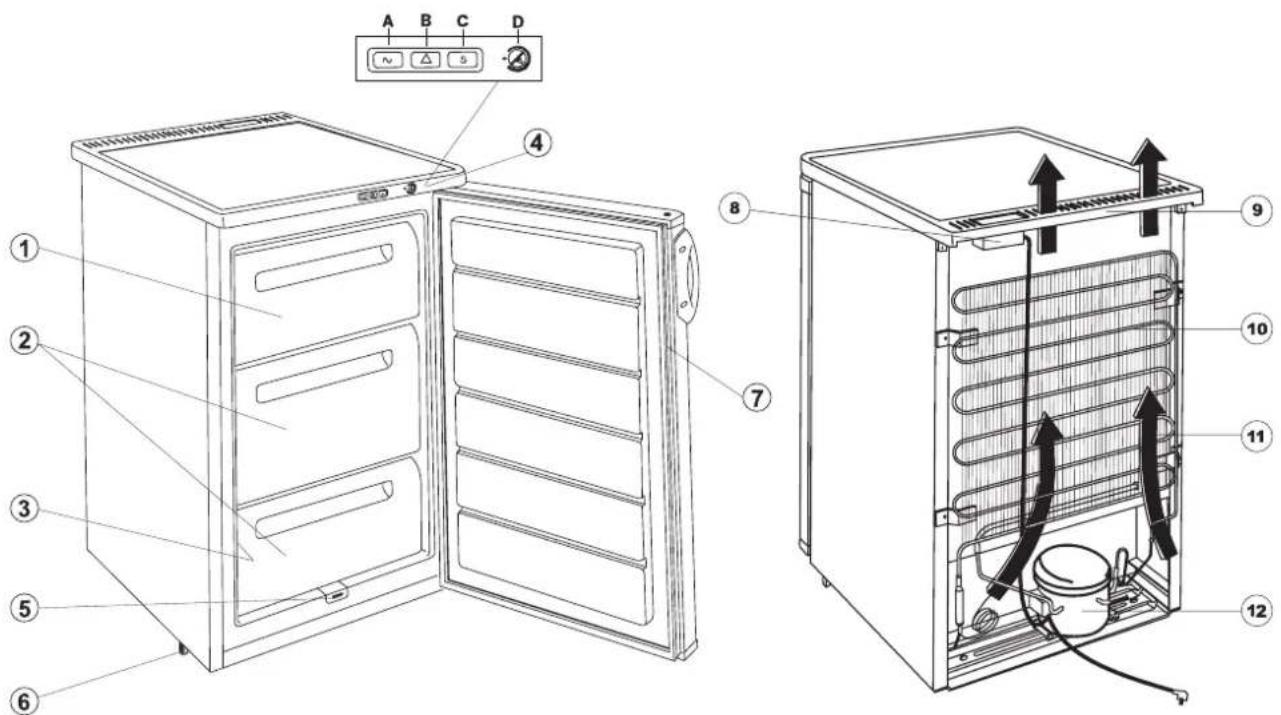

Descrizione dell'apparecchiatura, componenti principali

1. Comparto congelatore
2. Comparti conservazione
3. Targhetta dei dati
4. Interruttore ed indicatore:

A) Spia verde
B) Spia rossa
C) Spia gialla ed interruttore del congelatore
D) Manopola del termostato

1. Scarico per l'acqua di sbrinamento
2. Piedini regolabili
3. Guarnizione della porta
4. Regolatore della temperatura

5. Griglia di ventilazione

6. Condensatore

7. Flusso d'aria
8. Compressore

Istruzioni per l'installatore

Dati tecnici

Modello	TF 117.1-IB
Capacità lorda (l)	110
Capacità netta (l)	91
Larghezza (mm)	550
Altezza (mm)	850
Profondità (mm)	600
Consumo di energia (kWh/24h)	0,507
(kWh/anno)	185
Classe energetica, secondo gli standard UE	A+
Capacità di congelamento (kg/24h)	12
Tempo di salita (h)	22
Potenza nominale (A)	0,8
Peso (kg)	39

Trasporto, rimozione degli imballaggi

Si consiglia di consegnare l'apparecchiatura nell'imballaggio originale, in posizione verticale considerando le avvertenze riportate sugli imballaggi.

Dopo ogni trasporto, l'apparecchiatura non deve essere accesa per circa 2 ore.

Togliere l'apparecchiatura dall'imballaggio e controllare che non vi siano danni. Eventuali danni devono essere comunicati immediatamente al negozio dove è stata acquistata. In tal caso, conservare gli imballaggi.

Pulizia

Togliere tutte le strisce adesive che bloccano i componenti affinché non si muovano all'interno dell'apparecchiatura.

Lavare l'interno dell'apparecchiatura con acqua tiepida e un detergente neutro, usando un panno morbido.

Dopo la pulizia, asciugare l'interno dell'apparecchiatura.

Posizionamento

La temperatura ambiente influisce sul consumo di energia e sul funzionamento adeguato dell'apparecchiatura. Quando questa viene posizionata, ricordarsi che l'apparecchiatura va azionata nell'ambito dei valori della temperatura ambiente, secondo la classe climatica indicata nello schema seguente e che è riportata nella targhetta dei dati.

Classe climatica	Temperatura ambiente
SN +10 ...	+32 °C
N +16 ...	+32 °C
ST +16 ...	+38 °C
T +16 ...	+43 °C

Se la temperatura ambiente scende al di sotto dei valori più bassi, la temperatura dello scomparto refrigerante può superare la temperatura prevista.

Se la temperatura ambiente supera i valori massimi, il compressore lavorerà più a lungo, con un aumento della temperatura nello scomparto congelatore o maggiori consumi energetici.

Quando si posiziona l'apparecchiatura, accertarsi che sia su un piano livellato. Livellarla con i due piedini regolabili (1) in basso, nella parte anteriore. I componenti 1-1 del distanziatore (2) sono accessori dei piedini regolabili. Se il livellamento dell'apparecchiatura lo richiede, questi possono essere rimossi.

Non installare l'apparecchiatura in un luogo assolato o vicino a un radiatore o a un fornello.

Se ciò è inevitabile a causa dell'arredamento e l'apparecchiatura deve essere posizionata vicino a un fornello, tenere in considerazione le seguenti distanze minime:

• per i fornelli a gas o elettrici, devono essere lasciati 3 cm; se la distanza è inferiore, inserire un isolamento infiammabile di 0,5 - 1 cm tra le due apparecchiature.
• per si le stufe a petrolio o a carbone, deve essere mantenuta la distanza di 30 cm, in quando queste emettono più calore.

Il frigorifero è stato progettato per funzionare quando è addossato completamente verso il muro.

Quando si posiziona il frigorifero, devono essere osservate le distanze minime indicate nella figura.

A: posizionamento al di sotto di un pensile
B: posizionamento libero.

Interruttore e indicatore

Si vedano i capitoli „Messa in funzione“, „Controllo della temperatura“ e „Congelazione“ su come usare l'interruttore e l'indicatore.

Componenti:

A) Spia verde

Questa spia si accende quando l'apparecchio è sotto tensione, cioè la spina è inserita nella presa di corrente.

B) Spia rossa

Questa spia si accende a seconda della temperatura all'interno dell'apparecchio.

Rimane accesa per breve tempo all'avvio, quando si inseriscono gli alimenti freschi oppure quando la manopola del termostato, è stata ruotata verso una temperatura più bassa.

Rimane sempre accesa quando la temperatura all'interno dell'apparecchio, è troppo elevata (eccessivo carico di alimenti caldi, oppure la porta è rimasta aperta troppo a lungo o la guarnizione della porta non permette un'adeguata chiusura) oppure quando l'apparecchio può essere guasto.

C) Spia gialla e l'interruttore del congelatore

Nella posizione inserita dell'interruttore (premendolo si sposta e si accende) il compressore é in funzione continua assicurando così la temperatura interna più fredda, raggiungibile dall'apparecchio, necessaria per la congelazione.

D)Manopola del regolatore della temperatura

Serve per impostare e modificare la temperatura all'interno dell'apparecchio.

Inserire la spina nella presa di corrente. Ruotare la manopola del termostato come indicata nella figura. A questo punto si accende la luce rossa, il compressore si avvia e dopo poco tempo inizia la refrigerazione.

Quando la luce rossa si spegne, è stata raggiunta una temperatura sufficiente e l'apparecchiatura è pronta per la conservazione di alimenti congelati e surgelati.

Controllo della temperatura, impostazione

Il sistema di controllo del termostato interrompe il funzionamento dell'apparecchiatura per un periodo di tempo più o meno lungo, a seconda dell'impostazione, e poi lo riavvia per garantire la temperatura richiesta.

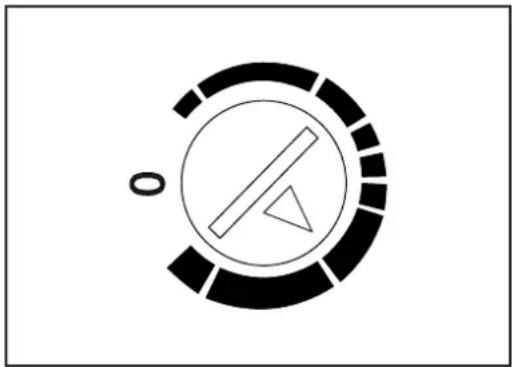

La regolazione della manopola del termostato può essere facilmente eseguita con una moneta. Ruotando la manopola in senso orario, la refrigerazione aumenta.

Se il termostato è stato impostato secondo quanto indicato nella figura, all'interno dell'apparecchiatura si può raggiungere una temperatura di -18 °C o inferiore.

Il termostato può essere spento (posizione „0”), in tal caso si interrompe il circuito del compressore: si arresta, cioè, la refrigerazione.

La temperatura risultante all'interno del congelatore deriva non solo dalla posizione del termostato e dalla temperatura esterna, ma anche da quante volte è stata aperta la porta, dalla quantità di cibo inserito, ecc.

i Quando il termostato è stato impostato sulla posizione massima, nel caso sia richiesta una maggiore refrigerazione o in periodi molto caldi, il compressore può funzionare continuamente. Ciò non provoca alcun danno all'apparecchiatura.

Congelamento

Per congelare prodotti diversi utilizzare sempre il comparto congelatore dopo aver eseguito una corretta preparazione.

Spostare gli alimenti congelati dal cassetto superiore negli altri due cassetti. Per ottenere la massima prestazione togliere il cassetto superiore e collocare i cibi da congelare direttamente sull'evaporatore. Per congelare piccoli volumi di alimenti non occorre rimuovere il cassetto.

Accendere l'interruttore del congelatore (premendolo si solleva e si accende) 4 ore prima di congelare piccole quantità di alimenti e circa 24 ore prima di congelare quantità maggiori di alimenti. Questa volta il compressore funziona in continuo per raggiungere la temperatura necessaria per il congelamento.

Collocare gli alimenti da congelare e lasciare funzionare l'apparecchio per circa 24 ore come sopra indicato.

Quindi premere di nuovo l'interruttore per il congelamento rapido (la spia gialla si spegne e l'interruttore torna nella posizione originale).

Spostare gli alimenti appena congelati nel cassetto superiore e inserire il cassetto nell'apparecchio in posizione di lavoro.

A congelazione ultimata, si consiglia di rimettere i prodotti congelati negli scomparti per la conservazione in modo da creare spazio nello scomparto congelazione per altri alimenti da congelare.

Nel caso in cui si dovrebbe sistemare una quantità più elevata di alimenti, i cestini possono essere estratti escluso quello inferiore e gli alimenti possono essere collocati direttamente sugli scaffali.

Una congelazione intermedia non deteriora gli alimenti già conservati.

Come ottenere i cubetti di ghiaccio

Per ottenere i cubetti di ghiaccio riempire d'acqua il vassoio preposto e inserirlo nello scomparto per gli alimenti congelati. Se si inumidisce il fondo del vassoio si può ridurre il tempo per la preparazione.

Quando i cubetti di ghiaccio sono pronti, estrarli mettendo il vassoio sotto l'acqua corrente, piegandolo o battendolo.

Alcuni consigli e informazioni utili

• Dopo aver aperto e richiuso la porta del congelatore, all'interno si crea una depressione a causa della bassa temperatura. Dopo aver chiuso la porta, è necessario aspettare 2-3 minuti prima di riaprirla, finché la pressione interna si riequilibra.
• Quando il congelatore è in funzione il termostato deve essere impostato in modo da garantire una temperatura interna massima di -18 °C, in quanto temperature più elevate possono deteriorare gli alimenti congelati.
• E' consigliabile accertarsi del funzionamento perfetto dell'apparecchiatura giorno per giorno, in modo da notare possibili guasti in tempo ed evitare il deterioramento degli alimenti congelati.

Consigli e suggerimenti

In questo capitolo sono riportati consigli pratici e suggerimenti su come utilizzare l'apparecchiatura con il massimo risparmio energetico, e informazioni per la protezione dell'ambiente in merito all'utilizzo dell'apparecchiatura.

Come risparmiare energia

• Evitare di collocare l'apparecchiatura in una posizione assolata e vicino a qualsiasi sorgente di calore.
• Accertarsi che il condensatore e il compressore ricevano un'adeguata ventilazione. Non coprire i punti in cui circola l'aria.
• Sistemare gli alimenti in recipienti ben chiusi o avvolgerli con una pellicola aderente per evitare che si formi brina.
• Evitare che gli alimenti inseriti nello scomparto congelatore siano in contatto con alimenti già congelati.
• Non lasciare la porta aperta più a lungo di quanto sia necessario ed evitare di aprirla inutilmente.
• Inserire nell'apparecchiatura gli alimenti solo quando sono a temperatura ambiente.
• Il condensatore deve essere tenuto pulito.

L'apparecchiatura e l'ambiente

Questa apparecchiatura non contiene gas che puo danneggiare lo strato di ozono, né nel circuito refrigerante, né nei materiali di isolamento. L'apparecchiatura non deve essere smaltita assieme ai rifiuti urbani e alle immondizie. Evitare di danneggiare il sistema refrigerante, soprattutto sul retro, vicino allo scambiatore di calore. Si possono ottenere informazioni sulle discariche più vicine presso il vostro comune.

I materiali utilizzati per questa apparecchiatura che riportano il simbolo sono riciclabili.

IT

Manutenzione

Sbrinamento

Per un corretto funzionamento dell'apparecchio è necessario rimuovere parte dell'umidità che si accumula nella camera di raffreddamento sotto forma di brina e ghiaccio.

Spessi strati di brina e ghiaccio hanno un effetto isolante, si riduce così il rendimento di raffreddamento perché aumenta la temperatura, è necessaria una maggiore energia, con un determinato spessore non si riesce ad aprire la porta del comparto congelatore, e la porta si può anche rompere.

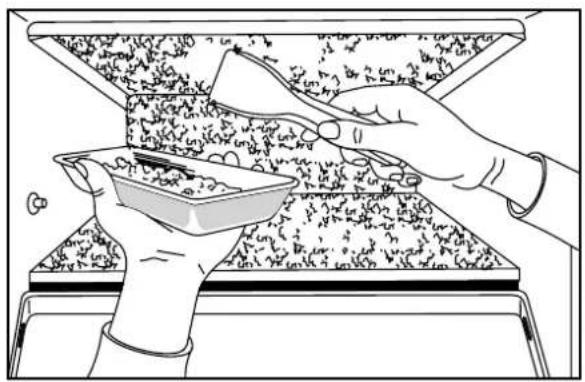

È possibile rimuovere piccole quantità di brina e ghiaccio con il raschietto in dotazione.

La vaschetta nella figura non è un accessorio dell'apparecchio!

Quando lo strato di ghiaccio è così spesso che non si riesce a toglierlo con il raschietto, è

necessario sbrinare l'apparecchio. La frequenza dipende dall'uso.

Come effettuare lo sbrinamento:

Scollegare l'apparecchio dalla rete elettrica. Se la spina non è accessibile, portare la manopola di regolazione della temperatura in posizione "0".

Togliere gli alimenti congelati dall'apparecchio e metterli in un cesto ricoperto di carta o tessuto. Riporli in un luogo possibilmente fresco o metterli nel comparto congelatore o alimenti freschi di un frigorifero.

Lasciare la porta aperta.

Con un panno o una spugna mandare l'acqua di sbrina- mento in direzione dei lati, che così si raccoglie nella canalina di scarico alla base dell'apparecchio e può poi essere rimossa come segue:

Collocare davanti all'apparecchio una vaschetta dai bordi sufficientemente alti. Inserire il raschietto di plastica nello scarico dell'acqua di sbrinamento come illustrato nel disegno. L'acqua di sbrinamento defluisce nella vaschetta attraverso lo scarico.

Il processo di sbrinamento può essere effettuato più velocemente collocando una pentola o un piatto riempita d'acqua calda sulla piastra di raffreddamento usata come ripiano.

Dopo avere effettuato lo scongelamento pulire le superfici e spingere indietro lo scarico dell'acqua di sbrinamento.

Accendere l'apparecchio.

Girare la manopola di regolazione della temperatura in posizione media e mettere in funzione l'apparecchio.

Quando si spegne la spia rossa, ricollocare gli alimenti nell'apparecchio.

Regolari operazioni di pulizia

Si consiglia di pulire l'interno del congelatore e di sbrinarlo in un'unica volta.

Non si devono usare detersivi o saponi.

Dopo aver scollegato l'apparecchiatura, lavarla con

acqua tiepida e asciugarla.

Pulire la guarnizione della porta con acqua pulita.

Dopo la pulizia, collegare l'apparecchiatura.

E' consigliabile rimuovere la polvere e la sporcizia, che si accumulano sul retro del frigorifero e sul condensatore, una o due volte all'anno.

Quando il frigorifero non viene utilizzato

Nel caso l'apparecchiatura non venga utilizzata per un lungo periodo, procedere come segue:

scollegare l'apparecchiatura.

Togliere gli alimenti dal frigorifero.

Sbrinarlo e pulirlo come precedentemente descritto.

Lasciare aperta la porta per evitare la formazione di aria all'interno

Eliminazione dei guasti

Durante il funzionamento dell'apparecchiatura, possono accadere spesso piccoli inconvenienti che non richiedono l'intervento di un tecnico. Nello schema seguente vengono fornite informazioni su come evitare di sovraccaricare inutilmente il servizio di assistenza.

Si richiama l'attenzione sul fatto che il funzionamento dell'apparecchiatura prevede certi rumori (del compressore e della ventilazione). Questi non indicano che ci sono guasti, ma rientrano nel normale funzionamento.

Si ricorda inoltre che l'apparecchiatura non funziona continuamente, quindi quando il compressore si ferma non significa che non c'è corrente. Per questo motivo bisogna evitare di toccare le parti elettriche dell'apparecchiatura prima di scollegarla.

Problema	Causa possibile	Soluzione
L'apparecchiatura non raffredda in modo soddisfacente	Il termostato è impostato su un valore troppo basso.Sono stati inseriti troppi alimenti da raffreddare.Sono stati inseriti alimenti molto caldi.La porta non è ben chiusa.Non c'è circolazione d'aria fredda all'interno.	Impostarlo su un valore più elevato.Inserire meno alimenti da raffreddare.Inserire alimenti a temperatura ambiente.Controllare che la porta sia chiusa.Fare in modo che ci sia circolazione di aria fredda all'interno.
L'apparecchiatura raffredda troppo	Il termostato è impostato su un valore troppo elevato.	Impostarlo su un valore più basso.
L'apparecchiatura non raffredda affatto	La spina non è adeguatamente collegata alla presa di corrente.Non c'è tensione nella presa di corrente.Il termostato è impostato sulla posizione „0".	Controllare che il collegamento sia a posto.Controllare che ci sia tensione.Controllare l'impostazione del termostato.
L'apparecchiatura è rumorosa	L'apparecchiatura non ha un adeguato supporto.	Controllare che l'apparecchiatura sia stabile (tutti e quattro i piedini dovrebbero essere appoggiati sul pavimento).

Nel caso questi consigli non vi siano di aiuto, contattare il servizio assistenza più vicino.

IT

Reversibilità della porta

Nel caso il luogo d'installazione lo richieda, la direzione di apertura della porta può essere modificata da destra a sinistra.

Eseguire le operazioni seguenti sulla base delle figure e delle spiegazioni:

• Scollegare l'apparecchiatura.
- Inclinare l'apparecchiatura all'indietro facendo attenzione che il compressore non tocchi il pavimento. Si consiglia di chiedere aiuto ad un'altra persona che possa mantenere l'apparecchiatura saldamente in questa posizione.
- Svitare i piedini regolabili situati su entrambi i lati (2 piedini) e le viti che fissano i fermaporta inferiori (2 pezzi rispettivamente), e la vite sul lato opposto.
- Inserire il perno nella piastrina fermaporta inferiore nella direzione della freccia.
- Togliere la porta.

• Svitare il perno fermaporta superiore e montarlo sul lato opposto.
• Montare la porta sul perno fermaporta superiore.
• Fissare i fermaporta inferiori sul lato opposto facendo attenzione che il bordo della porta sia parallelo al lato del mobile.
• Avvitare la vite nello spazio libero sul lato opposto e i due piedini regolabili e rimettere in piedi l'apparecchiatura.

- Inserire la maniglia e le parti in plastica sul lato opposto.

- Sistemare l'apparecchiatura al suo posto, livellarla e collegarla.

In caso non si voglia eseguire la procedura sopra descritta, contattare il servizio assistenza più vicino. I tecnici esperti eseguiranno il montaggio con un addebito.

Collegamento elettrico

Questo frigorifero è stato progettato per funzionare con un'alimentazione di 230-240 V AC (\~) 50 Hz.

La spina deve essere inserita in una presa con contatti protetti; se questa non è disponibile, si consiglia di far installare una presa di terra da un elettricista, in conformità agli standard relativi al frigorifero.

€ Questa apparecchiatura è conforme alle seguenti direttive CEE:

• 73/23 CEE del 19.02.73 (Direttiva sulla bassa tensione) e successive modifiche,
• 89/336 CEE del 03.05.89 (Direttiva sulla compatibilità elettromagnetica) e successive modifiche.
• Direttiva 96/57/CE del 3/9/96 (Direttiva sul rendimento energetico dei frigoriferi) e successive modifiche

Tabella dei tempi di conservazione

Tempo di conservazione di alimenti surgelati e congelati

Alimenti -18 °C
Verdure:fagioli verdi, piselli verdi, verdure miste, zucchine, grano, ecc. 12 mesi
Alimenti precotti:piatti di verdure, contorni, con carne, ecc. 12 mesi
Alimenti precotti:bistecche di lombo, stufato di coscia, carne di sanguinaccio, ecc. 6 mesi
Alimenti composti da patate, pasta:purè di patate, gnocchi, gnocchi ripieni, pasta ripiena, patatine fritte 12 mesi
Minestre:brodo di carne, minestra di fagioli verdi, minestra di piselli verdi, ecc. 6 mesi
Frutta:amarene, ciliegie, uva spina, crema di frutta, crema di marroni 12 mesi
Carne:pollo, anatra e interiora 5 mesifiletti, tonno 6 mesi
Ghiaccioli, gelati 3 settimane

Garanzia e assistenza

Condizioni di garanzia

Assistenza tecnica e parti di ricambio

Se non si può evitare di ricorrere all'intervento dell'assistenza, comunicare il problema al servizio assistenza della vostra zona.

Quando si richiede l'intervento, l'apparecchiatura deve essere identificata con i dati riportati sulla targhetta.

La targhetta con i dati dell'apparecchiatura è incollata sulla parete interna, vicino al contenitore per le verdure, nello scomparto per gli alimenti freschi, in basso a sinistra. Sono riportati tutti i dati necessari al servizio

assistenza (tipo, modello, numero di serie, ecc.). Annotare qui i dati presi dalla targhetta della vostra apparecchiatura:

Modello:
N° prodotto:
N° di serie:
Data di acquisto:

Il produttore si riserva il diritto di apportare qualsiasi modifica ai prodotti.

GB
