MANUALE UTENTE ARH85500EN ASPES

Frigorifero Istruzioni per l'uso.

ARH85500EN

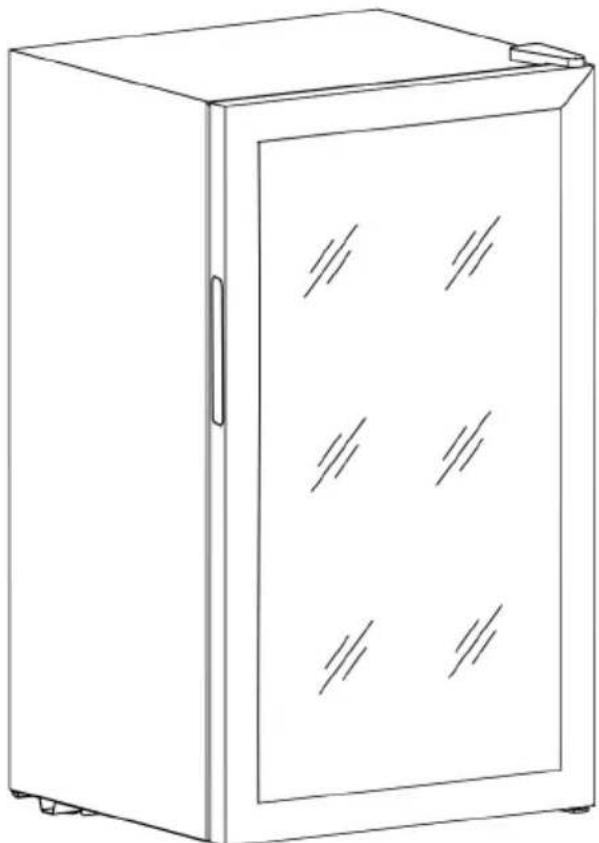

Nota: L'illustrazione è un'immagine di riferimento, il vostro dispositivo potrebbe essere diverso.

Leggere attentamente questo manuale e conservarlo per consultazioni future.

IMPORTANTI ISTRUZIONI DI SICUREZZA.

AVVERTENZA

Per ridurre il rischio di incendio, scosse elettriche o lesioni durante l'uso dell'apparecchio, seguire queste precauzioni di base:

-Prima di utilizzare l'apparecchio, leggere attentamente questo manuale per ottenere il massimo beneficio.

AVVERTENZA:

1. Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni riguardanti l'uso dell'apparecchio da una persona responsabile della loro sicurezza.
   2.I bambini devono essere sorvegliati per garantire che non giochino con l'apparecchio.
2. Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, se sotto supervisione o se hanno ricevuto istruzioni sull'uso sicuro dell'apparecchio e ne comprendono i rischi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.
   4.Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo servizio di assistenza o da personale qualificato per evitare pericoli.
3. Per evitare rischi dovuti all'instabilità dell'apparecchio, questo deve essere fissato in conformità alle istruzioni.
4. Durante il posizionamento dell'apparecchio, assicurarsi che il cavo di alimentazione non sia schiacciato o danneggiato.
5. Non collocare prese multiple o alimentatori por tatili nella parte posteriore dell'apparecchio.
6. Mantenere libere le aperture di ventilazione dell'apparecchio o della struttura incorporata.
7. Non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento se non raccomandati dal produttore.
8. Non danneggiare il circuito refrigerante.
9. Non utilizzare apparecchiature elettriche all'interno dei comparti di stoccaggio bevande dell'apparecchio, a meno che non siano del tipo raccomandato dal produttore.
10. Non conservare sostanze esplosive come bombolette spray con propellenti infiammabili all'interno dell'apparecchio.
11. Questo apparecchio è destinato ad uso domestico.
12. I bambini dai 3 agli 8 anni possono caricare e scaricare gli apparecchi refrigeranti non alimentati.

13. Per evitare la contaminazione delle bevande, rispettare le seguenti istruzioni:

14. Aprire la porta per lunghi periodi può causare un notevole aumento della temperatura nei comparti dell'apparecchio.

15. Pulire regolarmente le superfici che possono entrare in contatto con le bevande e i sistemi di drenaggio accessibili.
16. Pulire i serbatoi d'acqua se non sono stati utilizzati per 48 ore; sciacquare il sistema idrico collegato a un'alimentazione d'acqua se l'acqua non è stata prelevata per 5 giorni.
17. Se l'apparecchio rimane vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare la porta aperta per evitare la formazione di muffe.

Nota: questo apparecchio contiene refrigerante infiammabile R600a e agente espandente ciclopentano.

Si prega di evitare fonti di fuoco durante il trasporto e l'uso.

Consultare personale specializzato in caso di rottura del meccanismo dei freni. Portare l'apparecchio presso un punto di raccolta autorizzato al momento dello smaltimento.

ISTRUZIONI PER L'INSTALLAZIONE

- Questo apparecchio è progettato per essere utilizzato come unità autonoma e non deve essere incassato o integrato.

- Posizionare l'apparecchio su un pavimento sufficientemente resistente da sopportare il peso a pieno carico. Per livellare l'unità, regolare i piedini di livellamento alla base dell'apparecchio.

- Questo apparecchio NON è progettato per essere installato all'interno di un mobile il cui frontale sia coperto da una qualsiasi por ta.

- Lasciare 7 cm di spazio tra la par te superiore, posteriore e i lati dell'apparecchio.

• La portata massima del ripiano è di 10 kg.

- Posizionare l'unità lontano dalla luce solare diretta e da fonti di calore (stufe, radiatori, ecc.). La luce solare diretta può danneggiare il rivestimento acrilico e le fonti di calore possono aumentare il consumo energetico. Temperature ambiente estreme possono inoltre compromettere il corretto funzionamento dell'unità.

- Evitare di collocare l'unità in aree umide.

- Collegare l'apparecchio esclusivamente a una presa a muro adeguatamente installata e messa a terra. Non rimuovere in alcun caso il terzo polo (messa a terra) dalla spina di alimentazione. Eventuali domande riguardanti l'alimentazione o la messa a terra devono essere rivolte a un elettricista qualificato o a un centro di assistenza autorizzato.

- Dopo aver collegato l'apparecchio alla presa di corrente, lasciarlo raffreddare per 2-3 ore prima di riporre gli alimenti nel vano APPARECCHIO.

Smaltimento corretto di questo prodotto.

Questo simbolo presente sul prodotto o sul suo imballaggio indica che il prodotto non deve essere smaltito come rifiuto domestico. Deve invece essere portato presso il punto di raccolta appropriato per il riciclo di apparecchiature elettriche ed elettroniche. Assicurando il corretto smaltimento di questo prodotto, si contribuisce a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana, che potrebbero essere causati da uno smaltimento inadeguato del prodotto.

Per ulteriori informazioni sul riciclaggio di questo prodotto, contattare il proprio comune, il servizio di smaltimento rifiuti domestici o il punto vendita presso cui è stato acquistato il prodotto.

Avvertenza: Rischio di
incendio/materiali infiammabili.

UTILIZZO DELL'APPARECCHIO

Impostazione del controllo della temperatura.

• L'unità dispone di un solo comando per regolare la temperatura all'interno del vano. Il controllo della temperatura si trova nella parte superiore destra del vano.
• Alla prima accensione, impostare il controllo della temperatura su "5".
• L'intervallo del controllo della temperatura va dalla posizione "0" a "5". Dopo 24-48 ore, regolare il controllo della temperatura sull'impostazione che meglio soddisfa le proprie esigenze. Le impostazioni "3" o "4" sono generalmente adatte per uso domestico o in ufficio.
• Per spegnere l'apparecchio, impostare il controllo della temperatura su "0".

NOTA:

• Por tando il controllo della temperatura sulla posizione "0" si interrompe il ciclo di raffreddamento ma non si interrompe l'alimentazione elettrica all'unità.
• Se l'unità viene scollegata, perde alimentazione o viene spenta, è necessario attendere da 3 a 5 minuti prima di riavviarla. Se si tenta di riavviare l'unità prima di questo intervallo di tempo, l'unità non si avvierà.

Consigli per il risparmio energetico

• L'apparecchio dovrebbe essere collocato nella zona più fresca della stanza, lontano da fonti di calore e dalla luce solare diretta.
• Lasciare raffreddare i cibi caldi a temperatura ambiente prima di riporli nell'apparecchio. Sovraccaricare l'unità costringe il compressore a funzionare più a lungo.
• Avvolgere correttamente gli alimenti e asciugare i contenitori prima di inserirli nell'unità. Questo riduce la formazione di brina all'interno dell'apparecchio.
• Il contenitore interno non deve essere rivestito con fogli di alluminio, carta cerata o carta assorbente. Questi rivestimenti ostacolano la circolazione dell'aria fredda, rendendo l'unità meno efficiente.

• Organizzare e etichettare gli alimenti per ridurre le aperture della porta e le ricerche prolungate. Rimuovere più ar ticoli possibili in un'unica volta e richiudere la porta il prima possibile.

• È destinato esclusivamente all'uso come dispensa.

• Questo apparecchio refrigerante non è adatto alla conservazione di alimenti da congelare.
• Si raccomanda di impostare la dispensa a 17°C.
• I ripiani posizionati in modalità di fabbrica rappresentano l'utilizzo più efficiente dell'energia per gli apparecchi refrigeranti.
• La seguente combinazione di ripiani è consigliata per utilizzare l'energia nel modo più efficiente possibile da parte dell'unità refrigerante.
• Cuando quieras, seguimos con la próxima parte.

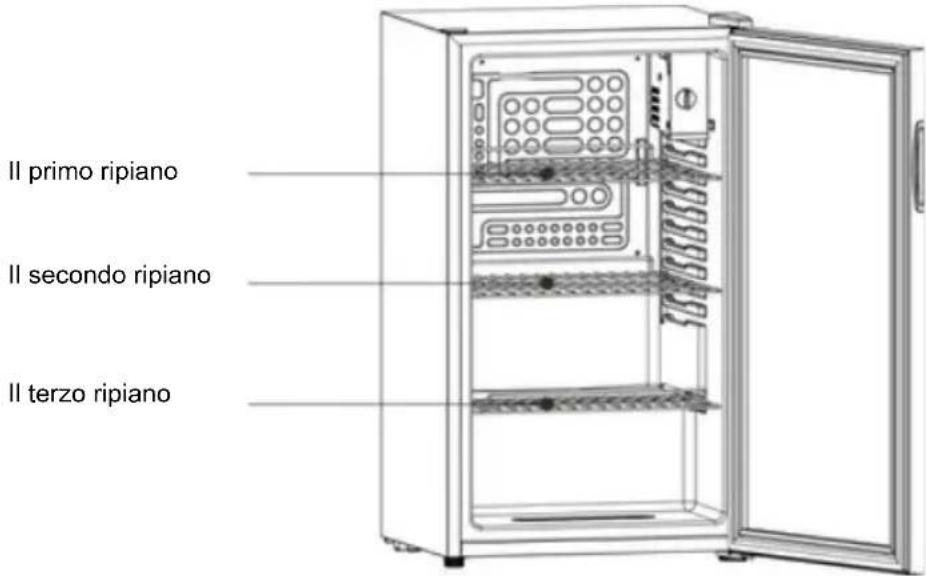

Ci sono in totale tre ripiani

Il primo ripiano Il secondo ripiano Il terzo ripiano

Nota: l'illustrazione è un'immagine di riferimento, il vostro dispositivo potrebbe essere diverso.

• Quando la temperatura ambiente è di 25°C e la dispensa è vuota, ci vorranno circa 30 minuti per ridurre la temperatura della dispensa da 25°C a 17°C.
• Si raccomanda di impostare la dispensa a 17°C. Il consumo energetico è di 0,192 kWh/24h. Se la temperatura impostata è superiore a 17°C, il consumo energetico sarà inferiore. Se la temperatura impostata è inferiore a 17°C, il consumo energetico sarà superiore.

PROBLEMI CON IL VOSTRO APPARECCHIO?

Molti problemi comuni dell'unità possono essere risolti facilmente, evitando così il costo di un'eventuale chiamata di assistenza. Provare a seguire i suggerimenti riportati di seguito per verificare se è possibile risolvere il problema prima di contattare l'assistenza.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

PROBLEMA	POSSIBILE CAUSA
L'unità non funziona.	Spenta.Il circuito è scattato o il fusibile è bruciato.Il controllo della temperatura dell'unità è impostato sulla posizione "0".
Si accende e si spegne frequentemente.	La temperatura ambiente è più calda del normale.È stata aggiunta una grande quantità di cibo all'unità.La porta viene aperta troppo spesso.La porta non è completamente chiusa.Il controllo della temperatura non è impostato correttamente.La guarnizione della porta non sigilla correttamente.L'unità non è stata utilizzata correttamente.
Vibrazioni.	Verificare che l'unità sia posizionata in piano.
L'unità sembra fare molto rumore.	Il rumore può provenire dal flusso del refrigerante, il che è normale.Al termine di ogni ciclo, è possibile sentire un gorgoglio.Rumori causati dal refrigerante che scorre attraverso l'unità.La contrazione e l'espansione delle pareti interne possono provocare schiocchi.L'unità non è in piano.
La porta non si chiude correttamente.	L'unità non è in piano.La porta è stata invertita e non installata correttamente.La guarnizione è sporca o piegata.Gli scaffali o i cestelli sono fuori posizione.

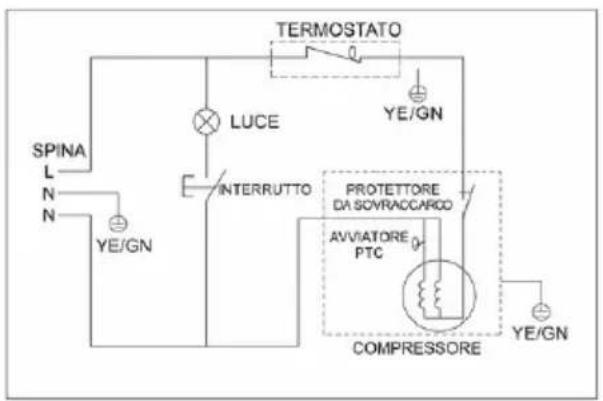

SCHEMA ELETTRICO. DATI TECNICI.

SPINA L N N YE/GN TERMOSTATO LUCE INTERRUTTO PROTETTORE DA SOVRACCARCO AVVIATORE PTC COMPRESSORE YE/GN YE/GN

MODELLO	SRH85500EN
VOLUME	80L
TENSIONE NOMINALE	220-240V~ 50Hz
CORRENTE NOMINALE	0,6A
REFRIGERANTE	R600a (20g)
POTENZA LAMPADA	10W
CLASSE CLIMATICA	N
DIMENSIONI (MM)	474x440x840
IMBALLAGGIO (MM)	510x465x860
PESO NETTO (KG)	24
PESO LORDO (KG)	26

-32°C ± 2°C sugli apparecchi di classe climatica 0, 1, 2, 3, 4, 6 o 8.
-43°C ± 2°C sugli apparecchi di classe climatica 5 o 7.

Scheda Informativa del ProdottoCOMMISSION DELEGATED REGULATION (EU) 2019/2016
Nome o marchio del fornitore: SVAN
Indirizzo del fornitore: Importato da SVAN TRADING S.L.Av. Altos Hornos S/N. Pto. Sagunto (46520), Valencia, Spagna.
Identificativo del modello: SRH85500EN
Tipo di apparecchio di refrigerazione:
Apparecchio a bassa rumorosità:		No	Tipo di design:	libero posizionamento(freestanding)
Apparecchio per la conservazione del vino:		No	Altro apparecchio di refrigerazione:	SI
Parametri generali del prodotto:
Parametro		Valore	Parametro	Valore
Dimensioni complessive(millimetri)		Altezza	840	Volume totale ( dm^3 o l)
		Larghezza	474
		Profondità	440
EEI		89	Classe di efficienza energetica	E
Emissioni acustiche aeree (dB(A) re 1 pW)		41	Classe di emissione acustica aerea	C
Consumo energetico annuale (kWh/a)		70,0	Classe climatica	tropicale
Temperatura ambiente minima (°C) per cui l'apparecchio di refrigerazione è adatto		16	Temperatura ambiente massima (°C) per cui l'apparecchio di refrigerazione è adatto	32
Impostazione invernale:		No
Parametri del comparto:
Tipo di comparto		Parametri e valori del comparto
		Volume del comparto( dm^3 o l)	Impostazione di temperatura raccomandata per una conservazione ottimale degli alimenti (°C) Queste impostazioni non devono contraddire le condizioni di conservazione stabilite nell'Allegato IV,Tabella 3	Capacità di congelamento(kg/24h)	Tipo di sbrinamento(sbrinamento automatico = A,sbrinamento manuale = M)
Dispensa	Si	80,0	17	-	M
Conservazione del vino	No	-	-	-	-
Cantina	No	-	-	-	-
Alimenti freschi	No	-	-	-	-
Refrigerazione leggera (Chill)	No	-	-	-	-
0 stelle o produzione di ghiaccio	No	-	-	-	-
1 stella	No	-	-	-	-
2 stella	No	-	-	-	-
3 stella	No	-	-	-	-
4 stella	No	-	-	-	-
Sezione 2 stelle | No	No	-	-	-	-
Compartimento a temperatura variabile | -	-	-	-	-	-
Parametri della sorgente luminosa:
Tipo di sorgente luminosa:				-
Classe di efficienza energetica:				-
Durata minima della garanzia offerta dal produttore: 24 mesi
Informazioni aggiuntive:
Collegamento al sito web del produttore, dove sono reperibili le informazioni al punto (4a) dell'Allegato del Regolamento della Commissione (UE) 2019/2019:https://www.svanelectro.com/
