MANUALE UTENTE ARH855500EN ASPES

Istruzioni per l'uso

Modello: ARH855500EN

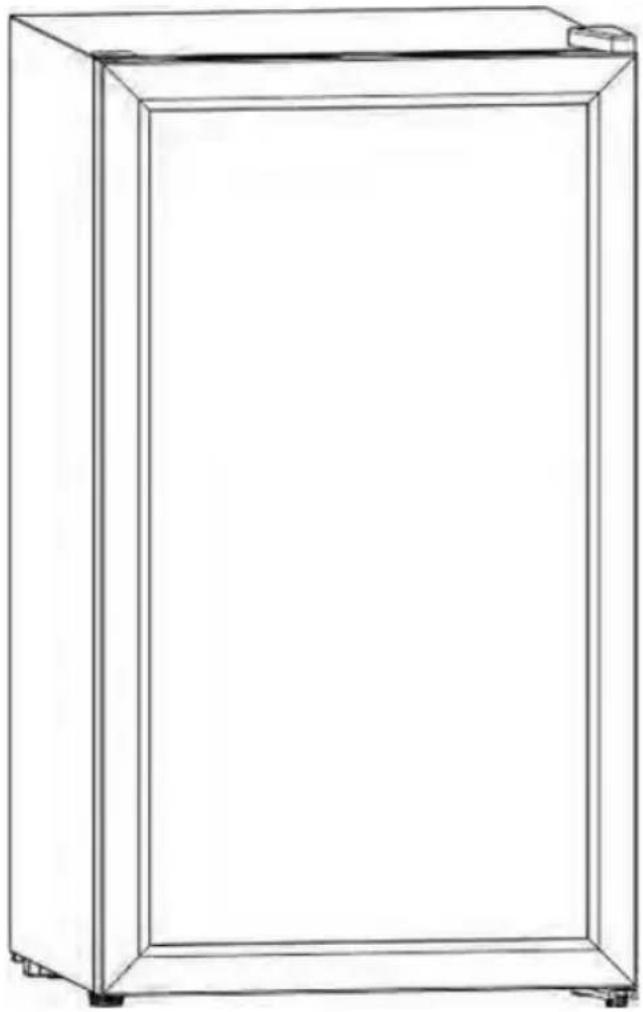

Nota: L'illustrazione è un'immagine di riferimento, il vostro apparecchio potrebbe essere diverso.

PRIMA DI UTILIZZARE IL PRODOTTO, LEGGERE E SEGUIRE TUTTE LE NORME DI SICUREZZA E LE ISTRUZIONI DI FUNZIONAMENTO RIPORTATE IN QUESTO MANUALE.

ISTRUZIONI IMPORTANTI DI SICUREZZA

AVVERTENZA

Per ridurre il rischio di incendio, scosse elettriche o lesioni durante l'uso dell'elettrodomestico, seguire queste precauzioni di base:

- Prima di utilizzare questo apparecchio, leggere attentamente il presente manuale e conservarlo per future consultazioni.

AVVERTENZA:

1. Questo elettrodomestico non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni sull'uso dell'elettrodomestico da parte di una persona responsabile della loro sicurezza.

2. I bambini devono essere sorvegliati per garantire che non giochi con l'apparecchio.

3. Questo apparecchio può essere utilizzato da bambini a partire da 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, se sotto supervisione o dopo aver ricevuto istruzioni sul suo utilizzo sicuro e comprensione dei pericoli. I bambini non devono effettuare pulizie o manutenzioni senza supervisione.

4. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio di assistenza o da personale qualificato per evitare pericoli.

5. Per evitare rischi dovuti all'instabilità dell'apparecchio, fissarlo in accordo con le istruzioni.

6. Quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione non sia schiacciato o danneggiato.

7. Non posizionare prese multiple o alimentatori portatili nella parte posteriore dell'apparecchio.

8. Mantenere libere le aperture di ventilazione, nel mobile dell'apparecchio o nella struttura incorporata, senza ostruzioni.

9. Non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, se non raccomandati dal produttore.

10. Non danneggiare il circuito frigorifero.

11. Non utilizzare apparecchi elettrici all'interno dei comparti di conservazione delle bevande dell'apparecchio, a meno che non siano del tipo raccomandato dal produttore.

12. Non conservare sostanze esplosive come bombolette spray contenenti propellenti infiammabili all'interno dell'apparecchio.

13. Questo apparecchio è destinato all'uso domestico.

14. I bambini da 3 a 8 anni possono caricare e scaricare apparecchi refrigeranti.

15. Per evitare la contaminazione delle bevande, seguire le seguenti istruzioni:

- Aprire la porta per lunghi periodi può causare un aumento significativo della temperatura nei comparti dell'apparecchio.

- Pulire regolarmente le superfici che possono entrare in contatto con le bevande e i sistemi di drenaggio accessibili.

- Pulire i serbatoi d'acqua se non utilizzati per 48 h; sciacquare il sistema idrico se l'acqua non viene prelevata da 5 giorni.

- Se l'apparecchio di refrigerazione resta vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare la porta aperta per evitare la formazione di muffe.

Nota: Questo apparecchio contiene refrigerante infiammabile R600a e agente espandente ciclopentano.

Evitare fonti di calore e scintille durante il trasporto e l'uso.

Chiamare un tecnico specializzato in caso di rottura della macchina. Portarlo al centro di raccolta autorizzato per lo smaltimento.

-Conservare le istruzioni-

ISTRUZIONI DI INSTALLAZIONE

- Questo elettrodomestico è progettato per essere autonomo e non deve essere incassato o integrato.

- Posizionare l'elettrodomestico su un pavimento sufficientemente solido da sostenere l'apparecchio completamente carico. Per livellare l'elettrodomestico, regolare i piedini di livellamento situati nella parte inferiore dell'apparecchio.

- Lasciare uno spazio di 10 cm nella parte superiore, posteriore e laterale dell'apparecchio per consentire un'adeguata circolazione dell'aria e raffreddare il compressore e il condensatore.

- Posizionare l'apparecchio lontano dalla luce solare diretta e da fonti di calore (stufe, caloriferi, radiatori, ecc.).

La luce solare diretta può danneggiare il rivestimento acrilico e le fonti di calore possono aumentare il consumo di energia. Temperature ambiente estremamente basse possono anche impedire il corretto funzionamento dell'unità.

- Evitare di collocare l'apparecchio in ambienti umidi.

- Collegare l'apparecchio esclusivamente a una presa a muro con messa a terra correttamente installata. Non rimuovere in nessun caso il terzo polo (terra) del cavo di alimentazione. Per qualsiasi domanda sull'alimentazione o sulla messa a terra, rivolgersi a un elettricista certificato o a un centro di assistenza autorizzato.

- Dopo aver collegato l'apparecchio alla presa, lasciarlo raffreddare per 2-3 ore prima di inserire qualsiasi alimento nel vano.

FUNZIONAMENTO

Regolare la temperatura:

0 1 σ 2 ε 4

1. La manopola di controllo della temperatura è un dispositivo per regolare la temperatura del frigorifero. L'ingranaggio della manopola non rappresenta il valore della temperatura. Alla stessa temperatura ambiente, più alto è il livello dell'ingranaggio, più bassa sarà la temperatura nel vano; più basso è il livello dell'ingranaggio, più alta sarà la temperatura nel vano. Gli utenti possono regolare la manopola di controllo della temperatura in base alle proprie esigenze.

2.Se la temperatura ambiente è alta, non si raccomanda di impostare la manopola di controllo della temperatura su "5", altrimenti il compressore continuerà a funzionare.

1. Prima di spegnere il frigorifero, impostare l'ingranaggio su "0".

2. Se l'alimentazione elettrica del frigorifero viene interrotta, attendere 5 minuti prima di riaccenderlo. Se il frigorifero viene acceso prima di questo tempo, potrebbe non avviarsi.

3. Quando la manopola di controllo della temperatura è su "0", il compressore smetterà di funzionare, ma l'alimentazione elettrica del frigorifero non verrà interrotta.

[;a;7 7;∅;³Ç;Ê ∅óÊ Î t

Alla temperatura ambiente di 25 \~ 32 gradi, la temperatura per ogni posizione sarà:

Quinta posizione 3 \~ 5 gradi

Quarta posizione 6 \~ 8 gradi

Terza posizione 9 \~ 11 gradi

Seconda posizione 12 \~ 14 gradi

Prima posizione 15 \~ 18 gradi

CONSIGLI

- Destinato esclusivamente all'uso come dispensa.

- Questo apparecchio di refrigerazione non è adatto a congelare alimenti.

- Si consiglia di impostare la dispensa a 17 °C.

- I ripiani montati in fabbrica rappresentano l'uso più efficiente dell'energia per gli apparecchi di refrigerazione.

- Si raccomanda la seguente combinazione di ripiani affinché l'unità di refrigerazione utilizzi l'energia nel modo più efficiente possibile.

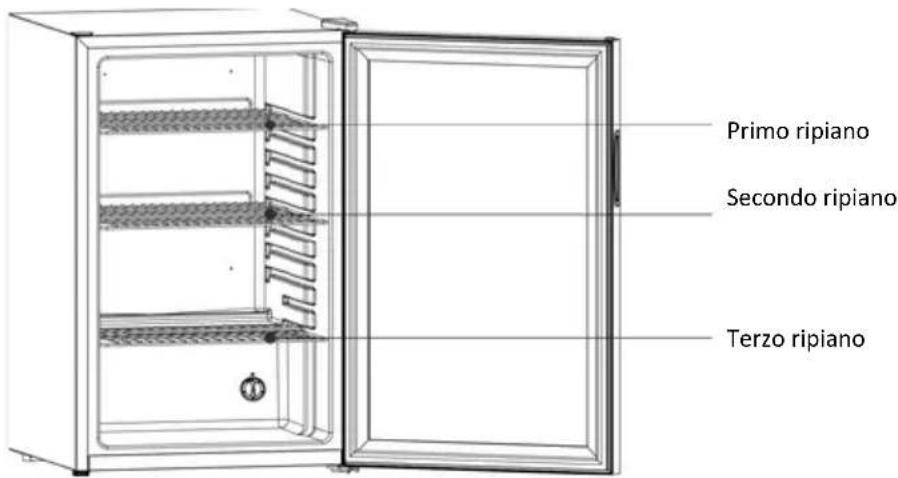

Ci sono in totale tre ripiani

Primo ripiano Secondo ripiano Terzo ripiano

Nota: L'illustrazione è un'immagine di riferimento, il suo apparecchio potrebbe differire.

• Quando la temperatura ambiente è di 25 °C e la dispensa è vuota, ci vorranno circa 30 minuti per abbassare la temperatura della dispensa da 25 °C a 17 °C.
• Si consiglia di impostare la dispensa a 17 °C. Il consumo di energia è di 0,181 kWh / 24 h. Se la temperatura impostata è superiore a 17 °C, il consumo di energia sarà inferiore. Se la temperatura impostata è inferiore a 17 °C, il consumo di energia sarà maggiore.

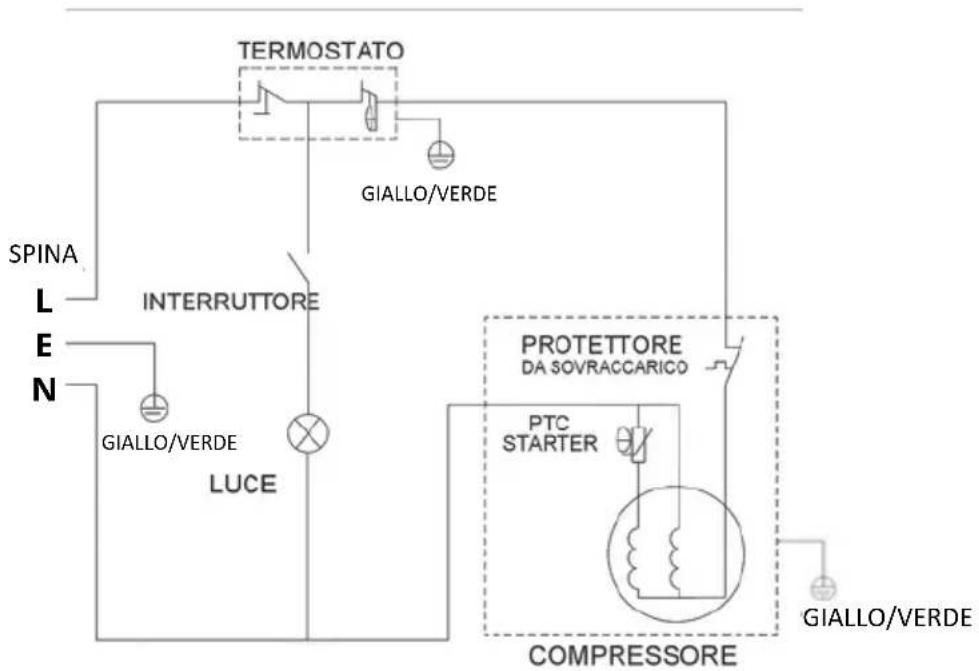

SCHEMA ELETTRICO

DESCRIZIONE GENERALE DEI GUASTI

Se il prodotto non funziona correttamente, verificare e intervenire secondo i seguenti metodi.

Se la situazione non può essere risolta, contattare il centro assistenza post-vendita locale in tempo utile e assicurarsi di fornire il nome del modello e il numero di prodotto in dettaglio.

Il frigorifero non funziona.

È collegato alla presa?

0 220

La tensione della fonte di alimentazione è troppo bassa?

La luce non si accende

Non è stato premuto l'interruttore della luce

È collegato alla presa?

È rumoroso

Verificare se il pavimento è piano e se il prodotto è stabile.

Il prodotto è a contatto con pareti o oggetti esterni?

La temperatura interna non è bassa

1 0 6 2 3 4

Temperatura di regolazione errata, selezionare la temperatura corretta

La porta non si chiude ermeticamente oppure viene aperta frequentemente e il tempo di apertura è troppo lungo.

Il prodotto è esposto alla luce solare diretta o è troppo vicino al forno e ad altre fonti di calore?

Dissipazione del calore insufficiente, verificare che ci sia spazio sufficiente per la refrigerazione intorno al prodotto

Corretta eliminazione di questo prodotto

Questo simbolo sul prodotto, o sul suo imballaggio, indica che il prodotto non può essere smaltito come rifiuto domestico.

Deve invece essere consegnato presso un punto di raccolta adeguato per il riciclaggio di apparecchiature elettriche ed elettroniche.

Assicurandosi che il prodotto venga smaltito correttamente, si contribuisce a prevenire eventuali conseguenze negative per l'ambiente e la salute umana, che potrebbero altrimenti verificarsi a causa di uno smaltimento improprio dei rifiuti di questo prodotto.

Per ulteriori informazioni sul riciclaggio di questo prodotto, contattare il proprio comune, il servizio di smaltimento dei rifiuti domestici o il negozio presso il quale è stato acquistato il prodotto.

Avvertenza: Rischio di incendio / materiali infiammabili

Scheda Informativa del ProdottoREGOLAMENTO DELEGATO DELLA COMMISSIONE (UE) 2019/2016
Nome o marchio del fornitore: SVAN
Indirizzo del fornitore: C/ CIUDAD DE CARTAGENA, 20. P.I. FUENTE DEL JARRO 20, 46988 Paterna Valencia, ES
Identificatore del modello: SRH85550DEN
Tipo di apparecchio di refrigerazione:
Apparecchio a bassa rumorosità:		No	Tipo di design:	a libera installazione
Apparecchio per la conservazione del vino:		No	Altro apparecchio di refrigerazione:	SI
Parametri generali del prodotto:
Parametro		Valore	Parametro	Valore
Dimensioni complessive (millimetri)		Altezza	847	Volume totale (dm3o l)	115
		Larghezza	540
		Profondità	539
EEI		83	Classe di efficienza energetica	E
Emissioni acustiche aeree (dB(A) re 1 pW)		41	Classe di emissione acustica aerea	C
Consumo energetico annuale (kWh/a)		66	Classe climatica	temperata
Temperatura ambiente minima (°C) per cui l'apparecchio di refrigerazione è adatto		16	Temperatura ambiente massima (°C) per cui l'apparecchio di refrigerazione è adatto	32
Impostazione invernale		No
Parametri del comparto:
Tipo di comparto		Parametri del comparto e valori
		Volume del comparto (dm3o l)	Impostazione della temperatura consigliata per la conservazione ottimale degli alimenti (°C) Queste impostazioni non devono contraddire le condizioni di conservazione riportate nell'Allegato IV, Tabella 3	Capacità di congelamento (kg/24h)	Tipo di sbrinamento (sbrinamento automatico=A, sbrinamento manuale=M)
Dispensa	Si	80,0	17	-	M
Conservazione del vino	No	-	-	-	-
Cantina	No	-	-	-	-
Cibi freschi	No	-	-	-	-
Zona fredda	No	-	-	-	-
0 stelle o fabbricaghiaccio	No	-	-	-	-
1 stella	No	-	-	-	-
2 stella	No	-	-	-	-
3 stella	No	-	-	-	-
4 stella	No	-	-	-	-
Sezione 2 stelle | No	No	-	-	-	-
Compartimento a temperatura variabile | -	-	-	-	-	-
Parametri della sorgente luminosa:
Tipo di sorgente luminosa:				-
Classe di efficienza energetica:				-
Durata minima della garanzia offerta dal produttore: 24 mesi
Informazioni aggiuntive:
Link al sito web del produttore, dove si trovano le informazioni indicate al punto 4(a) dell'Allegato del Regolamento delegato (UE) 2019/2019: - https://www.svanelectro.com/
