MANUALE UTENTE Anafi Blumfeldt

la ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attendentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo una responsabilità per anni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più recente e ricevevere informazioni sul prodotto.

INDICE

Specifichedelgas98

Avvertenze 99

Avvertenze di sicurezza 100

Requisiti del gas 104

Descrizione del disposativo 107

Volume di segna 108

Assemblaggio 109

Messa in funzione eutilizzato 112

Prova ditenuta 114

Pulizia e manutenzione 115

Ricerca e correzione degli errori 117

Avviso di smaltimento 119

Produttore importatore (UK) 119

SPECIFICHE DEL GAS

Contrassegno del modello	10039409, 10039410, 10039411
Descrizione Braciere	a gas
Categoria del gas I	3B/P(50)
Potere calorifico (HS)	13 kW (G30: 946 g/h; G31: 929 g/h)
Tipo di gas/ Pressione del gas	Butano G30 e propano G31 a 50 mbar
Diametro dell'iniettre (Ø)	1,59 mm
Paesi di destinazione (codice dei Paesi)	AT, DE, SK, CH
Regolatore di pressione del gas	certificato secondo EN 16129 (portata: max. 1,5 kg/h)
Regolazione dell'aria primaria	Fissa - non regolabile
Bombola del gas Bombata del gas standard (4,5-15 kg raccomandati)
485s180:1195:1min.16790R790min.105555min.105555min.105555min.105555min.105555min.105555min.105555min.105555min.105555min.105555min.105555min.105555min.105555min.11DM5056
Contatto:	CE 0051-21 N° PIN 51DM5056
Chal-Tec GmbH Wallstraße 16 10179 Berlin Germania

AVVERTENZE

Nota: queste istruzioni per l'uso sono valide solo se il codice del Paese è elencato nel manuale e il symbolo del Paese si trova sul dispositivo.

Questo significato è applicativo sulla parte superiore del dispositivo (non rimuoverlo!).

Attenzione: Superfi cie molto calda! Non toccare!!!

• Questo dispositivo serve solo per scopi decorativi.
• Il disposativo è adatto solo all'utilizzo all'aperto!
• Il disposativo non è adatto all'uso in casa!
• Conservare il manuale d'uso per futuri utilizzi.
  Non modifi care il disposittivo.
• Non spostare il disposativo quando è in funzione.
• Chiudere l'affl usso di gas sulla bombola dopo l'uso.
• I componenti accessibili sono divertare estremamente caldi durante l'uso. Tenere lontani i bambini.
  Il dispositivo non deve essere usato in scantinati o tutto il livello del suolo.
• Il disposativo può essere usato solo per il riscaldamento di ambienti esterni.

AVVERTENZA

Pericolo di uszioni! Questo dispositivo presenta una fi amma aperta. Per la tutela di bambini piccoli, anziani e persone che richiedono particolare attenzione, è necessario l'utilizzo di una protezione adeguata.

PERICOLO!

Rischio di soffocamento a causa di monossido di carbonio! Questo dispositivo può essere monossido di carbonio inodore. L'utilizzo di questo dispositivo in locali chiusi può causare la morte. Non utilizzato mai il dispositivo al chiuso, come in roulotte, tende, auto o in casa.

ATTENZIONE: quello dispositivo è dotato di un regolatore di pressione, di un tubo fl essibile del gas e di morsetti che devono essere utilizzati. Non utilizzato mai tipologi diverse e rispetto都是非常 le norme nazionali applicabili del Paese di destinazione. Questi componenti devono essere sostituiti regolarmente, secondo la dataindicata sull'alloggiamento o in base alle norme nazionali del Paese di destinazione. La bombola del gas non è inclusa in consegna e deve essere acquistata nel rispetto della forma del vano e del portabombola.

AVVERTENZE DISICUREZZA

Comportamento in caso di odore di gas

1. Chiudere la valvola della bombola del gas.
2. Spagnere le fi amme.
3. Non accendere alcun dispositivo.
4. Non utilizzato gli interrupttori della luce circostanti e non usare il Telefono nelle immeditate vicinanze.
5. Abbandonare la zona e chiamare il fornitore di gas dal cellulare.
6. Seguire le istruzioni del fornitore del gas.
7. Se il fornitore di gas non è raggiungibile, contattare i vigili del fuoco.

Avvertenze di sicurezza generiche

AVVERTENZA

Rischio di incendi ed esplosioni! Il mancato rispetto delle istruzioni, delle informazioni sulla sicurezza e delle precauzioni contenate in questo manuale più provocare incendi ed esplosioni, causando danni a cose e persone o la morte.

• Il disposativo è destinato esclusivamente all'uso esterno. Non posizioniro mai su tavoli!
• L'installazione, la modifica, la manutenzione o l'assistenza non conformi del dispositivo possono provocare danni a cose e/o persone. Prima di installare, usare o procedere alla manutenzione del dispositivo, leggere l'intero manuale e in particolare tutti gli avvertimenti e le avvertenze di sicurezza.
• Il mancato rispetto delle istruzioni di quello manuale cui provocare incendi o esplosioni, causando danni a cose e/o persone o la morte.
• Conservare il manuale d'uso per futuri utilizzi. Se si installa il disposativo per un'altra persona, lasciare il manuale a disposizione della persona in questione.

• Rispettare le seguenti distance minime tra dispositivo e materiali facilemente infi ammabili: 1,80 m verso l'alto e 0,90 m verso tutti i lati (compreso quello posteriore) del dispositivo.

• Non posizionare mai il dispositivo sotto superfici non protette e lavorente inflammabili.

• Questo dispositivo deve essere installato solo all'aperto, in aree adeguatamente ventilate e non deve essere utilizzato all'interno di edifici, garage o altre aree chiuse.
• Non usare mai il disposativo per riscaldare ambienti al chiuso. I fumi tossici del monossido di carbonio potrebbero accumularsi e causare il soffocamento.
• Non lasciare il dispositivo privo di supervisione nelle e in funzione.
• Non utilizzato mai il dispositivo a una distance inferiore a 2,50 m da pareti, oggetti o edifici.
• Il disposativo può essere conservato in casa solo se la bombola del gas è stata rimossa.
• Per proteggere le mani, si consiglia di indossare quanti adeguati quando si sposta il dispositorio.
• I componenti sigillati dal produttore o dal servizio di assistenza ai clienti non devono essere assolutamente modificati dall'utente.
• Non conservare o utilizzare benzina o altri liquidi inflammabili entro 8 metri da quello o da qualsiasi altro dispositivo.
• Non conservare materiali inflammabili nell'alloggiamento inferiore del dispositivo.
• Il consumo di alcol o medicinali con oswana prescrizione medica, ecc. cui compromettere la capacité di assemblare o utilizzare il dispositivo in modo sicuro.
• Non utilizzato il dispositivo in ambienti a rischio di esplosione. Assicurarsi che nell'area di utilizzo del dispositivo non ci siano materiali inframmabili, benzina o altri gas e liquidi combustibili.
• Il dispositorio non deve mai essere usato dai bambini. Tenere nelle vicinanze del dispositorio.
• Il disposativo non deve essere installato o utilizzato in roulotte o barche.
• Quando si usa il disposativo, rispettore le norme locali, regionali e nazionali applicabili. Rivolgersi ai vigili del fuoco locali per ricevere informazioni riguardo all'uso di bracieri all'aperto.
• Quando si usa il disposativo, prendere le stesse precauzioni di un fuoco all'aperto.
• Non utilizzato in quello braciere combustibili solidi, come ad es. legno, bricchetti di carbone, carbonella, ceppi di legno, legname, rifuti, fogliame, carta, cartone, compensato e legno laccato, tinteggiato o trattato.
  Non apportare alcuna modifica al dispositivo.
• Non utiliser il dispositivo finché non è stato completamente assemblato e tutti i componenti sono fissati e avvitati in modo sicuro.
• Non conservare mai un'altra bombola di gas liquido entro 3 metri dal disposativo quando è in funzione.
  Non usare il dispositivo vicino ad automobili, camion, furgoni o roulotte.

• Non usare il dispositivo在整个 project, e non usare il dispositivo in luoghi con rami o pespugli pendenti.

• Posizione are il disposativo all'aperto, su una superficie dura, piatta e non inflammabile, come cemento, rocce o pietra. L'asfalto o il catrame possono essere inadatti a questo scopo.

• Non usare mai il disposativo se quale componente è stato immerso in acqua. Contattare il servizio di assistenza ai clienti o un technician补水ilatorio per far ispezionare il disposativo e far sostituire i componenti, come elementi di controllo o regolatori del gas che sono stati immersi in acqua.
• Non indossare indumenti ampi durante l'utilizzo del disposativo.
• Non usare il dispositivo quando c' è vento.
• Tenere i cavi della corrente lontano da agli tipo di braciere caldo.
• Alcuni componenti del dispositivo sono molto caldi durante e subito après l'uso. Non toccare queste superfici finché non si sono raffreddate. Usare quanti daorno resistenti al calore o presine per evitare bruciature.
• I bambini e gli adulti devono essere informati del pericolo rappresentato dalle superfici calde del dispositivo e devono teneri sempre a distance di sicurezza per evitare uszioni e che gli indumenti prendano fuoco.
• Non appendere o pogiare indumenti sopra o vicino al dispositivo.
• I sistemi di protezione che vengono rimossi per la manutenzione devono essere rimontati prima della messa in funzione del dispositivo.
  Non spostare il disposativo finché non si è raffreddato completeness.
• Non chinarsi sopra al dispositivo quando è acceso o in funzione.
• Utilizzare solo il regolatore della pressione del gas e il tubo contenuti nel volume di consegna. Utilizzare esclusivamente accessori consigliati dal produttore.
• Il disposativo può essere conservato in locali chiusi solo se la bombola del gas viene chiusa, rimossa dal disposativo e stoccata correttamente all'aperto.
• Non cercare di staccare il regolatore del gas alla bombola o di rimuovere altri elementi nelle dispositivo è in funzione.
• Chiudere sempre la valvola della bombola del gas e il regolatore di pressione del gas quando il disposativo non è in uso.
• Non sedersi sul bordo del dispositivo quando è in funzione.
• NonGPCI estranei nel braciere nelle funzioni.
• Le pietre laviche divertano molto calde. Tenere bambini e animali domestici lontano dal dispositorio.
• E estremamente importante che la camera della valvola del braciere, i bruciatori e i condotti di ricircolo siano tenuti puliti. Prima di agli utilizzato, controlling are il dispositivo non sia sporco.
• Controllare visamente il tubo del gas prima di agli utilizzato del braciere a gas per assicurarsi che non ci siano segni di abrasione o usura eccessive. Se il tubo è danneggiato, tagliato o crepato, deve essere sostituito prima di tornare a utilizzato il dispositivo. Il tubo deve essere sostituito solo con un tubo raccomandato dal produttore.

• Rimuovere le pietre laviche dal dispositivo prima di agli utilizzato. Ispezionare i bruciatori e i loro componenti. Se sono sporchi, pulirli con una spazzola morbida e una soluzione di sapone. Ispezionare ancHE le aree intorno al bruciatore. Sporcizia e corpi estranei, come ragnatele o nidi, devono essere rimossi. Se i bruciatori sono danneggiati, devono essere sostituiti prima di tornare a utilizzato il braciere a gas.

• L'unità del bruciatore può essere sostituita solo con un bruciatore raccomandato dal produttore. Posizione are il tubo fl essibile in modo tale da non correre il rischio di inciamparci.

• Non calpestare il tubo del gas tra dispositivo e bombola.
• Prima dell'installazione, assicurarsi che le condizioni di fornitura locali (tip e pressione del gas) siano compatibili con i requisiti del dispositivo.
• Il disposativo deve essere allacciato nel rispetto delle norme nazionali.
• Ogni affl usso d'aria deve essere conforme alle norme nazionali.

AVVERTENZA

Rischio di incendi ed esplosioni! Se le norme nazionali lo richiedono, è necessario sostuire il tubo fl essibile.

Avvertenze per l'uso di gas propano (gas liquido)

• Il gas liquido è infammabile e pericoloso se gestito in modo improprio. Tenere sempre presenti le proprieta del gas propano e leggere le rispettive istruzioni prima di utilizzato un prodotto con gas liquido.

Proprietà del gas propano: infammabile, esplosivo sotto pressione, più pesante dell'aria e si deposita in poze ad altezzeasse. Nella sua forma naturale, il gas propano non ha odore. Per fini di sicurezza, di solito viene aggiunto una sostanza odorosa. Il contatto diretto della pelle con il gas propano cui causare uszioni. Il gas propano è altamente infammabile e pericoloso se gestito impropriamente.

Indicazioni di sicurezza per la gestione delle bombole di gas liquido

• Conservare le bombole del gas all'aperto in luoghi ben ventilati e fuori alla portata dei bambini.
• Le bombole di gas scollegate dal dispositivo devono avere dei tappi per la valvola con flettatura installati in modo permanente e non devono essere collocate in edifici, garage o altre aree al chiuso.
• Non utilizzato assolutamente una bombola del gas con alloggiamento, valvola, collo o basamento danneggiati.
• Le bombole di gas ammaccate o arrugginite possono essere pericolose e devono essere ispezionate dal fornitore di propano responsable prima dell'uso.
• La bombola di gas liquido deve essere progettata per l'estrazione del vapore.
• La bombola di gas liquido deve essere un collo per proteggere la valvola della bombola di gas.
• Le bombole di gas liquido non devono essere lasciate cadere o maneggiate alla sua cura.
• Non conservare mai le bombole di gas in luoghi dove si possono raggiungere temperature superiori a 50^ .
• Non conservare le bombole di gas liquido alla luce diretta del sole o vicino a una fonte di calore o di combustione.
• Non conservare mai le bombole di gas in un'auto o in un bagagliaio riscaldati. Il calore fa augmentare la pressione del gas, causando l'apertura della valvola di sicurezza e la fuoriuscita del gas.
• Posizione are il tappo antipolvere sull'uscita della valvola della bombola del gas quando Questa non è in uso. Utilizzato solo il tipo di tappo antipolvere consegnato con la valvola della bombola del gas. Tappi di tipologie diverse sono causare perdite di gas propano.

• Non conservare mai le bombole di gas di riserva sotto o vicino al dispositivo.

• Assicurarsi che le bombole di gas liquido siano riempite sono a un massimo dell'80% del volume totale.

• Se non si seguono esattamente leindicazioni di cui sopra,possono risultare danni a cose e/o persono o addirittura la morte.
• Le bombole di GPL devono essere riempite solo da un rivenditore di gas liquido certificato.
• Il regolatore di pressione del gas è impostato sulla pressione del rispettivo Paese. La pressione di uscita del regolatore corrisponde alla pressione del gas del rispettivo Paese.
• Non tentare mai di collegare quello dispositivo all'impianto GPL, autonomo di una roulotte, di un camper o di una casa.
• Percollegare il disposativo a una bombola di gas liquido, utilizzare sempre il tubo flessibile e il regolatore di pressione del gas inclusi in segna. Non collegare assolutamente quello disposativo a una fonte di gas liquido priva di regolazione.
• Per pezioni di ricambio, rivolgersi al servizio di assistenza ai clienti.
• La valvola della bombola del gas deve essere aperta o chiusa solo manually. Non usare mai attrezzi a tal fine. Se la valvola non può essere girata a mano, non tentare di ripararla autonomamente. Contattare un technician del gas certificato. L'uso di forza o tentativi di riparazione possono causare incendi ed esplosioni.

Note sul collegamento della bombola del gas al disposito

• Utilizzare esclusivamente le tipologie di gas e bombole consigliate dal produttore.
• Il disposativo è dotato di un regolatore di pressione, di un tubo del gas di gomma flessibile e di fascette conformi alle norme nazionali in vigore nel Paese di destinazione.
• Il dispositorio deve essere dotato di un regolatore di pressione omologato (approvato per una temperatura operativa di almeno 50^ ) secondo la normativa EN (v. le informazioni sulla pressione del gas necessaria nel capitolo "Specifiche del gas" e la descrizione del collegamento del regolatore di pressione del gas all'entrata e all'uscita secondo le norme nazionali vigenti nel capitolo "Assemblaggio") e di un tubo flessibile secondo la norma EN 16436-1 (con un diametro interno adeguato, corrispondente al collegamento all'entrata del gas secondo le norme nazionali vigenti) con una lunghezza massima di 2 m e APPROVATO per una temperatura operative di almeno 60^ ). Sostituire il regolatore di pressione, il tubo di gomma flessibile e le fascette solo con pezzi di ricambio raccomandati dal produttore. Il regolatore di pressione dovrebbe essere sostituito almeno anni 10 anni.
• Maneggiare con cura il tubo flessibile. Assicurarsi di non attorcigliarlo o piegarlo. Non usare mai un regolatore di pressione danneggiato.

• Non collegare mai il disposativo a una fonte di gas non regolata (l'uso di un regolatore di pressione del gas è obblatorio).

• Quando il dispositorio non è in uso, girare la valvola della bombola del gas su "OFF".

• Il tubo flessibile deve essere inserito con attenzione nel vano della bombola del gas. Assicurarsi di non attorcigliarlo.
• Dopo aver collegato una bombola di gas, eseguire sempre una prova di tenuta dei collegamenti del gas utilizzando una soluzione di sapone. Se si formano delle bolle, c'è una perdita. Non utilizzato il dispositorio fino a quando non è stata riparata la perdita. Non eseguire mai una prova di tenuta con una fiamma libera! Questo è severamente vietato e molto pericoloso!
• Sostituire le bombole del gas solo in luoghi ben ventilati all'aperto e a una distanza sicura da fonti di ignizione.

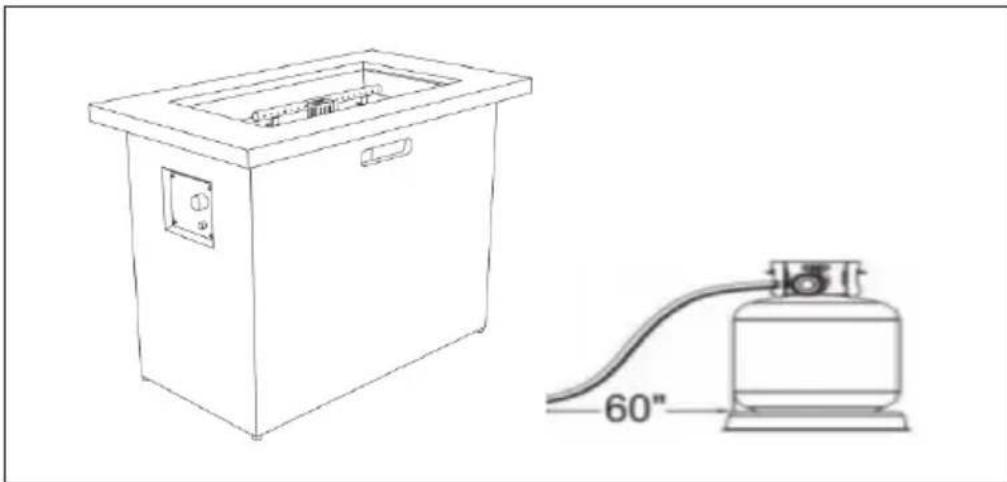

• Posizione are la bombola del gas a circa 1,50 m (60 pollici) dal braciere a gas (v. imagine seguente).

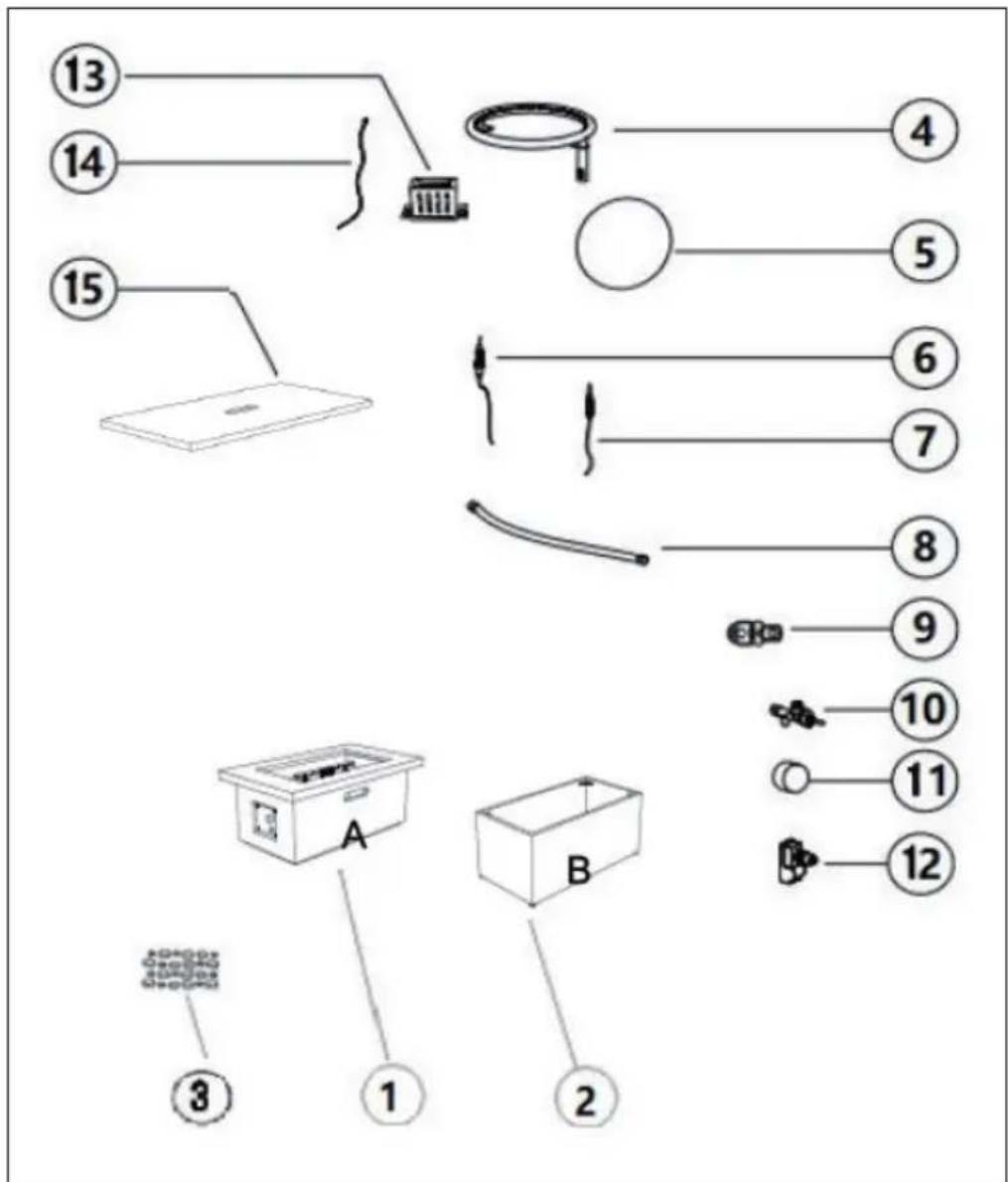

DESCRIZIONE DEL DISPOSITIVO

IT

1	Componente dell'alloggiamento A	1 pz. 9	Inietto	re 1 pz.
2	Componente dell'alloggiamento B	1 pz. 10	Valvo	a del gas 1 pz.
3 Pietre laviche 1 pz. 11				Regolatore di controllo	1 pz.
4 Bruciatore 1 pz. 12 Accensiona a impulsi 1 pz.
5 Braciere 1 pz. 13 Girante 1 pz.
6 Perno di accensione 1 pz. 14 Cavo di messa a terra 1 pz.
7 Termocoppia 1 pz. 15Coperchio
8Tubo ondulato 1 pz.

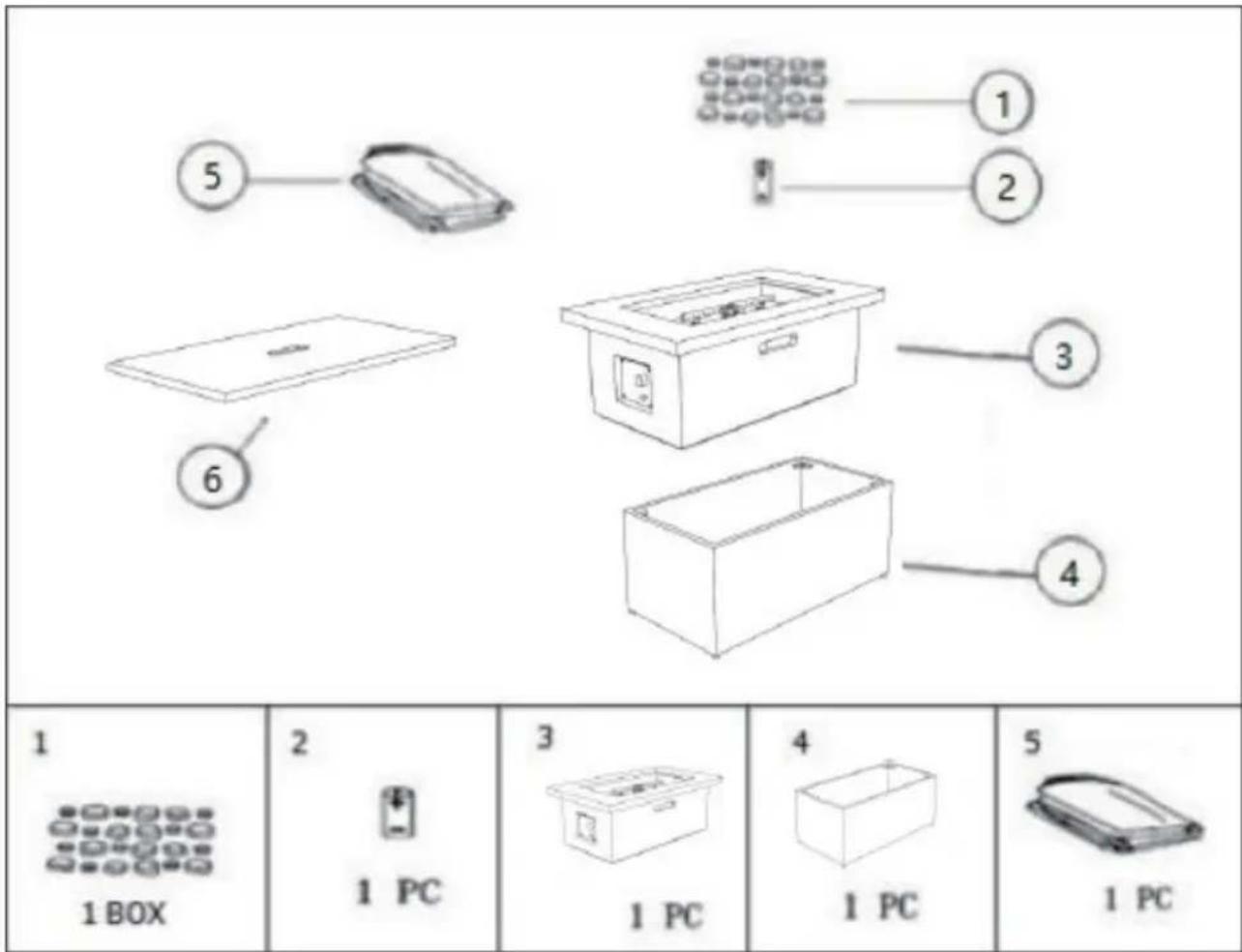

VOLUME DI CONSEGNA

1Pietre laviche 1 confezione 4 Componente				dell'alloggamenti B	1 pz.
2	Batteria (AA) - non inclusa	1 pz.	5	Copertura protettiva	1 pz.
3 Componente dell'alloggamento A 1 pz.		6Coperchio 1 pz.

AA	BB	CC	DD	AAVite M6 x 50 4 pz.
				BBDado M6 4 pz.
				CCRondella 8 pz.
				DDChiave inglese 1 pz.

Note: prima dell'assemblaggio, assicurarsi che tutti i componenti nel volume di consegnata siano presenti. Se un componente dovesse mancare o essere danneggiato, non iniziare con l'assemblaggio del prodotto e rivolgersi immediatamente al servizio di assistenza ai clienti.

ASSEMBLAGGIO

Attrezzi necessari per il montaggio (non inclusi in segna): cacciavite a croce

12
B A B A
Fissare il componente dell'alloggiamento B al componente dell'alloggiamento A con 4 viti (M6 x 50), 4 dadi e 8 rondelle.	Ruotare l'alloggiamento montato, in modo che sua posizionato correttamente.

• Conservare il manuale per future consulzioni.
• Se il cartone è gli stato aperto e sono stati rimossi tutti i materiali di imballaggio, ignorare i passaggi 1 e 2 e andare direttamente al 3^ passaggio.

1^ passaggio

1. Aprire il cartone e togliere tutti i componenti. Assicurarsi che il volume di consegna sia complete.
2. Rimuovere il cartone e assicurarsi che non rimanga all'interno alcun accessorio.
3. Rimuovere tutto il materiale d'imballaggio, esclusa la carta a nido d'ape intorno al braciere.

2^ passaggio

1. Posizione are il bracciere rovesciato su un fondo piano.
2. Rimuovere tutte la carta a nido d'ape che si trovava intorno al braciere.

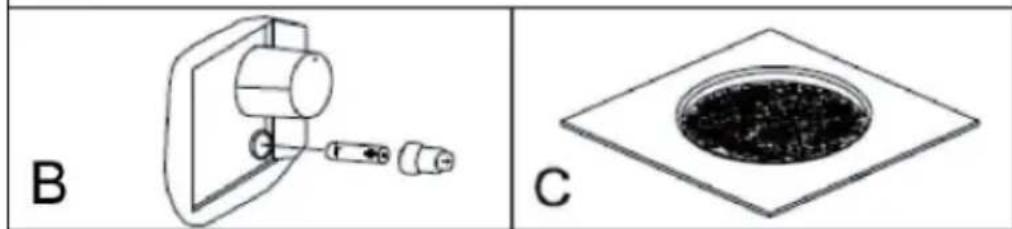

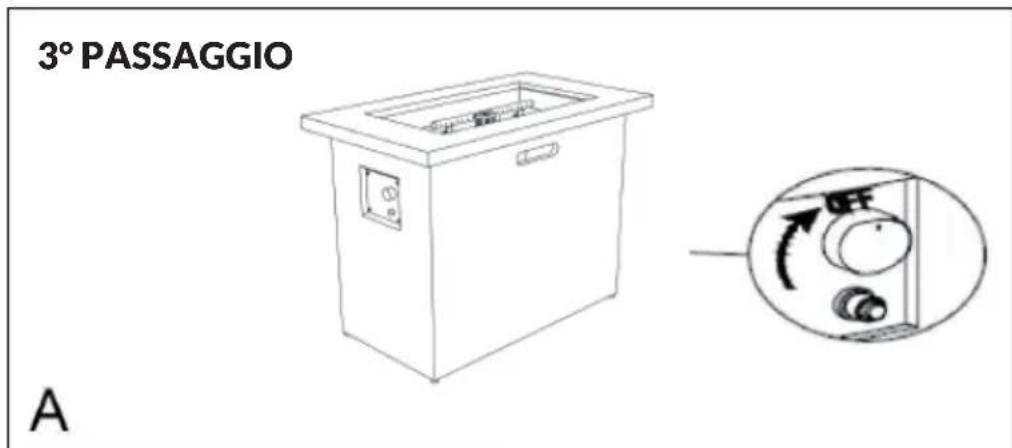

3^ passaggio

1. Controllare tutti i componenti prima di utilizzato il dispositorio. Prima dell'assemblaggio, assicurarsi che la valvola della bombola del gas sa in posizione "OFF" (spenta) (v. imagine A nella pagina seguente).

2. Rimuovere la pellicola alla batteria. Svitare il tappo di gomma del dispositivo d'accensione elettrico e insere la batteria AA nell'apposto vano. Assicurarsi che il polo positivo (+) sia rivolto in direzione del tappo di gomma. Riavvitare saldamente il tappo di gomma sul vano della batteria (v. imagine B).

3. Posizionare le pietre laviche al centro del lato superiore del braciere (v. imagine C).

4. Non copire il girante quando si posizionano le pietre laviche nel braciere. Assicurarsi che il girante sia sempre visible. Collegare il regolatore della pressione del gas alla bombola (v. imagine D).

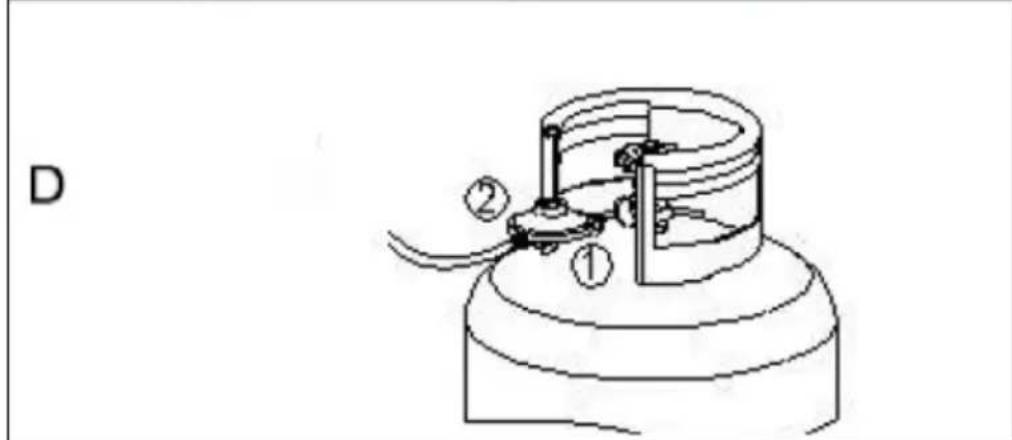

① Girare la valvola della bombola in senso orario per chiudere l'afflusso di gas sulla bombola.
② Ruotare solo manualmente il regolatore di pressione del gas in senso orario. Assicurarsi che sua posizionato stabilmente.

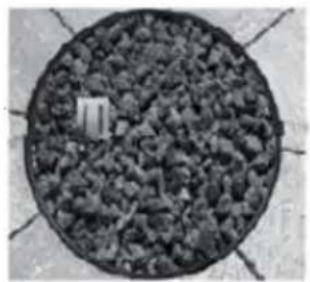

Note sul posizionamento delle pietre laviche

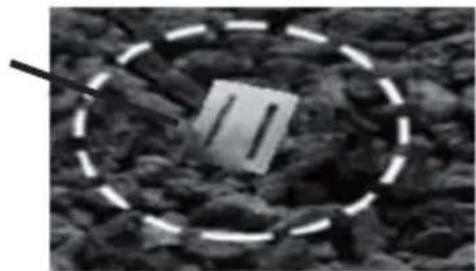

Note: il girante deve essere sempre libero e accessibile alla ostacoli, in modo da garantire un funzionamento corretto.

Nota: non poggiare
pietre laviche sopra
al girante. Assicurarsi
che il girante sia
sempre visible.

Girante

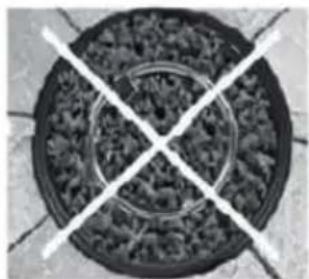

Nota: il bruciatore del braciere deve essere completenesscoperto di pietrelaviche. In caso contrario, le fiamme potrebbero essere soffocate (per il corretto posizionamento,v. imagine destra).

GIUSTOSBAGLIATO

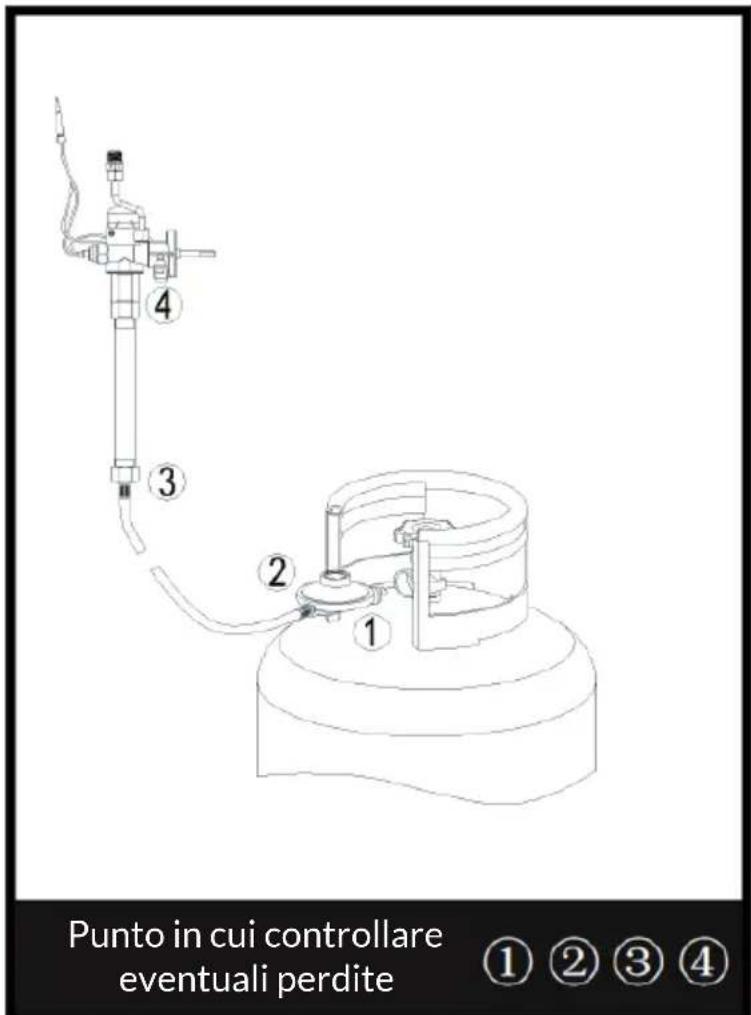

Prova di tenuta

Realizzare prove di tenuta esclusivamente in aree all'aperto ben ventilate, dove non possono formarsi scintille. Togliere la batteria dal dispositivo d'accensione. Aprire completamente la valvola della bombola del gas (in senso antiorario). Mettere il regolatore del dispositivo in posizione "OFF" (spento). In quello modo si mette sotto pressione il tubo flessibile. Controllare la tenuta di tutti i collegamenti con una soluzione di sapone prima di accendere il dispositivo. Se si trova una perdita, chiudere la valvola della bombola del gas e tornare a utilizzato il dispositivo solo dopo aver riparato la perdita.

MESSA IN FUNZIONE E UTILIZZO

Prima di procedere all'utilizzo

• Leggere attendamente tutto il manuale d'uso.
• Assicurarsi che il volume di consegnà sia completo.
• Conservare il manuale d'uso per futuri utilizzi.

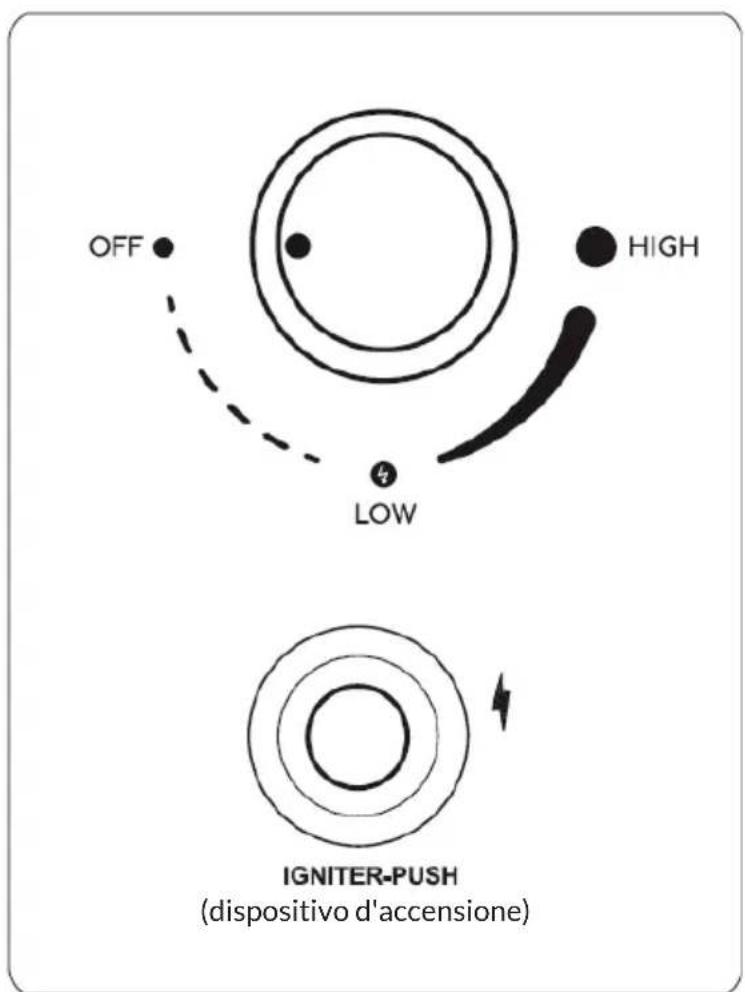

Accensione (accendere la fiamma)

Ispezionare il tubo del gas prima di agli utilizzato. Sostituire il tubo flessibile se sono presenti tagli, danneggiamenti o segni di usura.

(1) Girare la valvola della bombola in senso antiorario per aprire l'afflusso di gas.
(2) Chiudere lo sportello del contentatore per la bombola del braciere a gas.
(3) Accendere il bracci e gas come descritto di seguito:

1. Tenere premuto il dispositivo d'accensione elettrico. Premere al contempo il regolatore di controllo e ruotarlo in senso antiorario in posizione "LOW" (basso). Continuire a tenere premuto il regolatore di controllo per accendere il bruciatore.
2. Dopo l'accensione, lasciare andare il dispositoso d'accensione elettrico. Tenere premuto il regolatore di controllo per altri 45 secondi.
3. Se il dispositivo non si accende entro pochi secondi, ruotare il regolatore di controllo in posizione "OFF" (spento). Attendere 5 minuti e ripetere il processo di accensione come descrizione sopra.

ATTENZIONE

Pericolo incendio e lesioni! Se il bruciatore non si accende e la valvola è aperta, il gas continua a flûire dal bruciatore e può prendere fuoco involontariamente, con il rischio di lesioni.

• Prestare attenzione all'altezza delle fi amme quando il dispositivo è acceso.
  La fi amma dovrebbe avere un colore giallo/blu ed essere tra 5 e 25 cm di altezza.

Spegnimento (spagnere la fi amma)

1. Ruotare il regolatore di controllo in senso orario in posizione "OFF" (spento).
2. Ruotare la valvola della bombola del gas in posizione "OFF".
3. Lasciar raffreddare completeness il dispositivo prima di spostarlo (almeno 30 minuti).

Riaccendere il dispositivo

1. Ruotare il regolatore di controllo in posizione "OFF" (spento).
2. Attendere almeno 5 minuti, fi no a quando il gas è svanito, prima di cercare di riaccendere il bruciatore.
3. Ripetere i passaggi del paragrafo "Accensione (accendere la fi amma)".

PROVA DI TENUTA

Non realizazioni mai prove di tenuta con una fiamma o nelle si fuma. Questo disposativo deve essere sottoposto regolarmente a prove di tenuta. Se sinota odore di gas, è necessario realizazione immediatamente una prova di tenuta.

• Prepare una soluzione composta da 1 parte di detersivo per piatti e 3 parti d'acqua. La soluzione può essere applicata con un flacone, una spazzola o uno straccio sui punti in cui si vuole verificare la tenuta indicatori nell'imagine fatto.
• In quello momento la valvola della bombola del gas dovrebbe essere in posizione "OFF" (spenta). Non appena la soluzione è stata applicata sui collegamenti del gas, è necessario ruotare la valvola della bombola del gas in posizione "ON" (accesa).
• Se c'é una perdita, si formano delle bolle di sapone.
• Se c'è una perdita di gas, il disposativo non può essere utilizzato. Non appena compare una perdita di gas (e in caso di incendio), interrompere l'afflusso di gas, controllare e riparare il disposativo prima di tornare a utilizzarlo. Stringere eventuali collegamenti allentati, après l'afflusso del gas e controllare di nuovo se ci sono perdite
• Se necessario, sostituire le guarnizioni (in conformità con EN 549 classe B2) o il materiale utilizzato per garantire la tenuta (in conformità con EN 751-1 classe 1).

PULIZIA E MANUTENZIONE

Per poter utilizzare a lungo il dispositorio, è necessaria una regolare manutenzione. Prestare attentionazione a quanto segue:

• Il dispositivo deve essere controllato da un technician qualificato almeno una volta all'anno. In base al tipo di utilizzo, può essere necessaria una pulizia più frequente.
• Tutti sistemi di sicurezza che vengono rimossi per manutenzione e pulizia devono essere rimontati prima della messa in funzione.
• Assicurarsi che le superfici esterne del dispositivo siano pulite e prive di materiali infiammabili.
• Utilizzare una soluzione calda a base di sapone per la pulizia. Non utilizzare assolutamente detergenti inflammabili o corrosivi.
• Durante la pulizia, assicurarsi che l'area intorno all'unità del bruciatore rimanga sempre asciutta. Se il regolatore del gasenta in lavoro con acqua, non cercare assolutamente di utilizzato il disposativo. Deve essere sostituito.
• I canali di ricircolo del bruciatore e del contentitore della bombola del gas devono essere sempre puliti.

• Non ostacolare il flusso d'aria. Assicurarsi che regolatore, bruciatore e canali di ricircolo siano sempre puliti. Segni di un possibile blocco, tra gli altri, sono:

• Odore di gas con punta della fiamma extremamente gialla/il dispositivo arde in modo extremamente disomogeneo/il dispositivo emette rumori scoppiettanti.

• Ragni e insetti possono nidificare nel bruciatore o nelle sue aperture. Questo più comportare situazioni pericolose, che rendono insicuro l'uso del dispositivo. Pulire le aperture del bruciatore con uno scovolino. L'aria compressa più aiutare a rimuovere le particelle più piccole.

• Depositi di carbonio sono rappresentare un pericolo di incendio. Rimuovere i depositi di carbonio con acqua calda e sapone.

• Quando bruciatore e pietre laviche si sono completeness raffreddati, toglierli dal bracci e rimuovere macchie, particelle di sporco e terra con una spazzola morbida. Passare poi un panno morbido.

• Pulire il bracci e riposizionare correttamente le pietre laviche.
• Per una pulizia profonda, utilizzato un aspirapolvere.

Note: in aree con aria salsedinosa (ad esempio vicino al mare), la corsoione compare prima del solito. Controllare regolarmente i punti corrosi e ripararli immediatamente. Se il dispositivo viene esesto a condizioni estreme, possono comparire macchie ostinate, scolorimento e ruggine. Assicurarsi che polvere o solventi non entrino in contatto con componenti verniciati o di plastica, altrimenti possono risultare danni al dispositivo. Dop lo lunghi utilizzi, possono comparire scolorimenti sul dispositivo. Questo è del tutto normale.

• Assicurarsi che entrambi i regolatori per l'afflusso di gas siano in posizione "OFF" (spenti) prima di cancellare la batteria (v. 3^ passaggio del paragrafo "Assemblaggio").
• Per informazioni sulla sostituzione di tubi flessibili, termocoppie, dispositivi di accensione, pietre laviche, ecc. contattare il produttore o il servizio di assistenza ai clienti.

Note: non utilizzato assolutamente pezioni di ricambio non autorizzati dal produttore. Utilizzato solo componenti e pezioni di ricambio originali. In caso contrario, la garanzia perde validità e possono risultare condizioni di utilizzo pericolose.

Stocccaggio (dopo I'uso)

• Ruotare il regolatore di controllo in posizione "OFF" (spento).
• Ruotare la valvola della bombola del gas in posizione "OFF".
• Riporre il disposativo in un luogo fresco, asciutto e al riparo alla luce del sole diretta. Riporre il disposativo in posizione verticale, al riparo dall'influsso diretto di agenti atmospherici (pioggia, grandine, neve, polvere e sporco).
• Se necessario, coprire il disposativo per proteggere le superfici esterne ed evitare depositi nei canali di ricircolo.

Nota: attendere che il dispositivo si sua raffreddato prima di coprirlo.

In caso di lunghi periodi di non utilizzo e per il trasporto

Se il dispositivo non viene utilizzato per lunghi periodi o se si desidera trasportarlo:

• Ruotare il regolatore di controllo in posizione "OFF" (spento).
• Scollegare la bombola del gas e portarla in un luogo sicuro e ben ventilato all'aperto. Non conservare mai le bombole di gas in luoghi dove si possono raggiungere temperature superiori a 50^ .
• Riporre il disposativo in un luogo fresco, asciutto e al riparo alla luce del sole diretta. Riporre il disposativo in posizione verticale, al riparo dall'influsso diretto di agenti atmospherici (pioggia, grandine, neve, polvere e sporco).
• Se necessario, coprire il dispositivo per proteggere le superfici esterne ed evitare depositi nei canali di ricircolo.

Nota: attendere che il dispositivo si sua raffreddato prima di coprirlo.

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibile causa	Possible soluzione
Il bruciatore non si accende.	Il regolatore di controllo non si trov in posizione massima (fiamma grande).	Mettere il regolatore in posizione massima (fiamma grande).
	La valvola della bombola del gas è chiusa.Oppure: la bombola del gas è vuota.	Aprire la valvola della bombola del gas.Sostituire la bombola del gas.
	L'iniettorè è otturato. Pulire l'iniettoro o sostituirlo.
	Bassa pressione del gas Sostituire la bombola del gas con una nuova.
	Aria nel circuito del gas Aperire l'afflusso di gas e rimuovere l'aria dal condotto del gas (premendo il regolatore di controllo) per max. 1 minuto o fino a quando si sente odore di gas.
	Il dispositivo di accensione non funziona.	Accendere il bruciatore con un fiammifero.Sostituire la batteria o il dispositivo di accensione.
Il bruciatore non rimane acceso.	Depositi di sporco nella zona del bruciatore.	Pulire la zona del bruciatore.
	Fiamma Bassa o anello di fisme incomplete intorno al bruciatore.Bassa pressione del gas.	I fori spartifiamma sono parzialmente otturati.Pulire il bruciatore.
	La termocoppia non funziona correttamente.	Sostituire la termocoppia.
	Bassa pressione del gas. Sostituire la bombola del gas con una nuova.
La fiamma del bruciatore è debole. Note: non utilizzato il disposativo a una temperature inferiore ai 5 °C.	La temperature esterna è sopra i 5 °C e la bombola del gas ha un livello di riempimento inferiore al 25 %.	Sostituire la bombola del gas con una nuova.
	Il tubo del gas è piegato.	Raddrizzare il tubo del gas ed eseguire una prova di tenuta sul condotto del gas.
	Il regolatore di controllo si trova in posizione massima (fiamma grande).	Ruotare il regolatore di controllo in posizione "OFF" (spento). Chiudere la valvola della bombola del gas. Lasciare raffreddare il disposativo e controllare se bruciatore e aperture presentano ostruzioni.
Depositi di carbonio Spo	co o sottile strato di sporcizia sul bruciatore.	Pulire il bruciatore.
Ritorno di fiamma (fiamma nel bruciatore)	Le aperture del bruciatore sono ostruite.	Ruotare il regolatore di controllo in posizione "OFF" (spento). Chiudere la valvola della bombola del gas. Attendere 2 minuti e seguire le indicatezioni per la procedura di accensione. Provarere riaccendere il bruciatore. Se il problema persistsente, contattare il produttore.
Denso fumo nero Bruciatore	otturato Mettere il regolatore di controllo in posizione "OFF" (spento), lasciare raffreddare il disposativo a temperature ambiente, eliminare le ostruzioni e pulire il bruciatore all'interno e all'esterno.

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire quello prodotto nei rifiuti casalinghi. Il dispositorio deve invece essere portato in un centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da consequences negative. Informazioni riguardanti il riciclaggio e lo smaltimento di quello prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

Questo prodotto contiene batterie. Se nel vosto Paese sono presenti regolamenti legislativi per lo smaltimento di batterie, queste non possono essere smaltite nei rifuti casalinghi. Informarsi in relazione alle normative locali sullo smaltimento di batterie. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da consequencese negative.

Importatore per la Gran Bretagna:

Chal-Tec UK limited
