MANUALE UTENTE LV-30 Dörr

MANUALE DI ISTRUZIONI

LV-30

GRAZIE per aver scelto questo prodotto di qualità DÖRR.

Si prega di leggere il manuale di istruzioni e i suggerimenti sulla sicurezza accuratamente prima dell'uso.

Conservare il manuale di istruzioni insieme con il dispositivo per un uso futuro. Se altre persone usano questo dispositivo, fa si che questo manuale di istruzioni sia disponibile. Questo manuale è parte del dispositivo e deve essere fornito con il dispositivo in caso di vendita.

DÖRR non è responsabile per danni causati da un uso improprio o il mancato rispetto del manuale di istruzioni e avvertenze di sicurezza.

01 | SUGGERIMENTI PER LA SICUREZZA

• Assicurarsi di utilizzare il dispositivo esclusivamente con batterie adeguate di alta qualità. Si prega di rimuovere le batterie quando il dispositivo non è in uso per un periodo più lungo.
• Proteggere il prodotto dalla pioggia, umidità, la luce del sole diretto e temperature estremi.
• Non utilizzare o toccare il dispositivo con le mani bagnate.
• Proteggere il dispositivo da urti. Non utilizzare il dispositivo se è caduto. In questo caso un elettricista qualificato dovrebbe ispezionare il dispositivo prima di utilizzarlo di nuovo.
• Non tentare di riparare il dispositivo da soli - pericolo di scossa elettrica! Quando è necessaria l'assistenza o la riparazione, contattare il personale di assistenza qualificato.
• Individui con disabilità fisiche o cognitive dovrebbero utilizzare il dispositivo sotto supervisione.
• Le persone con pacemaker, defibrillatori o altri impianti elettrici devono mantenere una distanza minima da 30 cm, perché il dispositivo genera campi magnetici.
• Non utilizzare il dispositivo vicino ad apparecchi che generano un forte campo elettromagnetico.
• Questo dispositivo non è un giocattolo. Per evitare incidenti e soffocamento mantenere il dispositivo, gli accessori e il materiale di imballaggio lontano dai bambini e dagli animali domestici.
• Proteggere l'apparecchio dallo sporco. Non utilizzare mai detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno morbido in microfibra per pulire le parti esterne del dispositivo. Prima di pulire assicurarsi di spegnere il dispositivo e rimuovere le batterie!
• Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere.
• Se il dispositivo è difettoso o non viene più utilizzato, smaltire l'apparecchio secondo la direttiva RAEE. Per ulteriori informazioni, si prega di contattare le autorità locali, incaricati dello smaltimento dei rifiuti.

02 | SUGGERIMENTI DI SICUREZZA PER BATTERIE

Utilizzare solo batterie di alta qualità e di marche popolari. Quando si inseriscono le batterie, si prega di rispettare la corretta polarità (+/). Non inserire batterie di tipi diversi e sempre sostituire tutte le batterie nello stesso momento. Non utilizzate allo stesso momento batterie vecchie con quelle nuove. Si prega di rimuovere le batterie quando il dispositivo non è in uso per un periodo più lungo. Non gettare le batterie nel fuoco, non fatte le andare in corto circuito e non smontatele. Non ricaricare mai le batterie non ricaricabili – pericolo di esplosione! Rimuovete le batterie scariche subito dal dispositivo per evitare la perdita di liquido (acido dalla batteria). Rimuovete le batterie che perdano liquidi subito dal dispositivo. Pulite i contatti bene prima di inserire delle batterie nuove. State attenti al rischio di bruciarsi con l'acido. In caso di contatto con l'acido della batteria, lavare l'area interessata immediatamente con acqua e consultare un medico. Le batterie possono essere pericolose per la vita in caso di ingestione. Tenere le batterie lontano da bambini piccoli e animali domestici. Non gettare le batterie nei rifiuti domestici (vedi anche capitolo "Smaltimento delle batterie/ accumulatori").

03 | DESCRIZIONE DEL PRODOTTO

Microfono compatto con clip da utilizzare con smartphone, tablet, laptop, PC, fotocamere DSLR e fotocamere di sistema e compatte, videocamere, ecc.

• Fornisce una qualità del suono ottimale per registrazioni di contenuti di social media, webinar, report, presentazioni
• Insensibile al vento e al rumore ambientale
• Attacco discreto alla cravatta o al colletto
• Cavo extra lungo 8 m per un'ampia libertà di movimento
• Spina mini-jack TRRS 3,5 mm, con adattatore 6,3 mm
• Fornito con clip, Protezione antivento, batteria a bottone e custodia

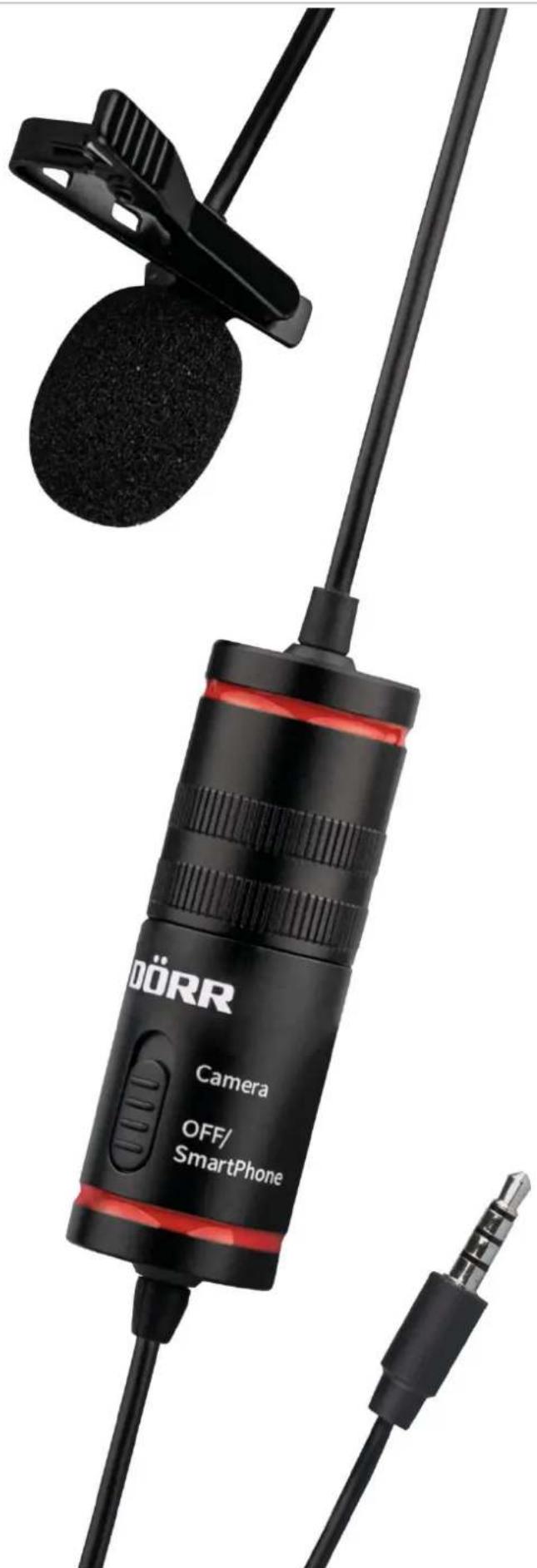

04 | NOMENCLATURA

01 Microfono con fermacravatta /clip e protezione antivento
02 Modulo di alimentazione con clip da cintura
03 Modulo di alimentazione con tappo a vite
04 Vano della batteria
05 Interruttore On/Off
06 Spina mini-jack TRRS da 3,5 mm
07 Spina adattatore 6,3 mm

05 | PRIMI PASSI

05.1 Inserimento/sostituzione della batteria

Svitare il tappo del Modulo di alimentazione (03). Inserire la pila a bottone 1 pz da LR44 nel vano batteria (04) rispettando la corretta polarità +/-. Riavvitare il tappo del Modulo di alimentazione (03).

05.2 Agganciare il microfono

Aggancia il microfono (01) alla cravatta o al colletto della giacca, del blusotto, della camicia o della camicetta. Dopo l'accensione (vedere il prossimo capitolo 06), fissare il Modulo di alimentazione con la clip (02) in una posizione discreta, come alla cintura, nella tasca posteriore, nella tasca interna della giacca, ecc.

06 | UTILIZZO

06.1 Con smartphone/tablet

1. Far scorrere l'interruttore On/Off (05) in posizione "Off/Smartphone".
2. Inserisci il mini-jack TRRS da 3,5 mm (06) nella presa delle cuffie del tuo smartphone.
3. Avvia la registrazione video o la registrazione vocale sul tuo smartphone e parla nel microfono (01).

NOTA: Per ascoltare il suono durante la riproduzione del video o della registrazione audio, scollegare il cavo dal tuo smartphone/tablet.

06.2 Con fotocamere DSLR, fotocamere di sistema e compatte, videocamere ecc.

1. Far scorrere l'interruttore On/Off (05) in posizione "Camera".
2. Inserire il mini-jack TRRS da 3,5 mm (06) nella presa del microfono del dispositivo di registrazione. Se necessario, utilizzare l'adattatore da 6,3 mm in dotazione per collegare il microfono al dispositivo di registrazione.
3. Avvia la registrazione video e parla nel microfono (01).

07 | PULIZIA E STOCCAGGIO

Non utilizzare detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno in microfibra morbido, leggermente umido per pulire le parti esterne del dispositivo. Prima di pulirlo rimuovere le batterie. Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere. Questo dispositivo non è un giocattolo - tenere fuori dalla portata dei bambini. Tenere lontano da animali domestici.

08 | SPECIFICHE TECNICHE

08.1 Specifiche

Tipo	Microfono a condensatore elettrete (mono)
Modello polare	omnidirezionale
Risposta in frequenza	50 Hz - 15 kHz
Sensibilità	-38 dB ± 3 dB (0 dB = 1 V/Pa @ 1 kHz)
Rumore equivalente	25 dB-A
Livello massimo di pressione sonora (Max SPL)	120 dB
Rapporto segnale-rumore	>76 dB
Impedenza di uscita	1000 Ω
Connessione	Spina mini-jack TRRS da 3,5 mm, con adattatore 6,3 mm
Lunghezza del cavo	8 m
Alimentazione elettrica	1x Pila a bottone LR44 (inclusa)
Dimensioni modulo di alimentazione ca.	5,1 cm x ø 1,8 cm
Peso ca.	89 g

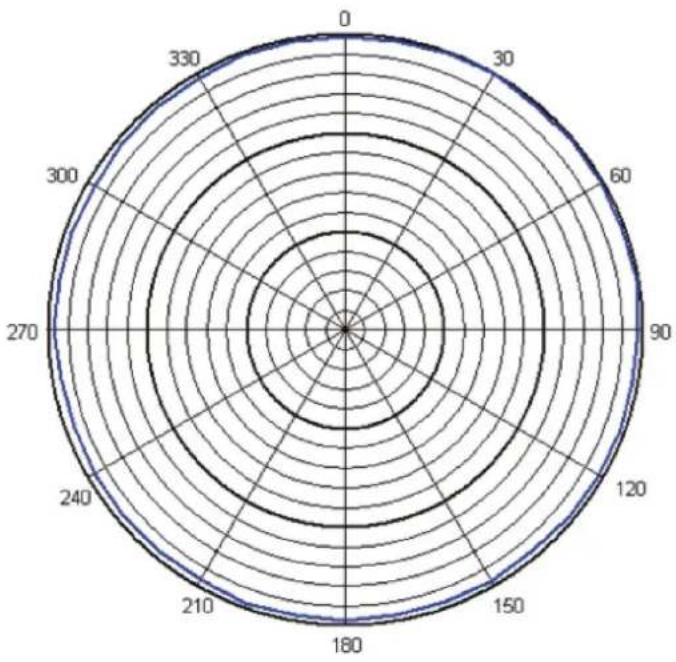

08.2 Modello polare

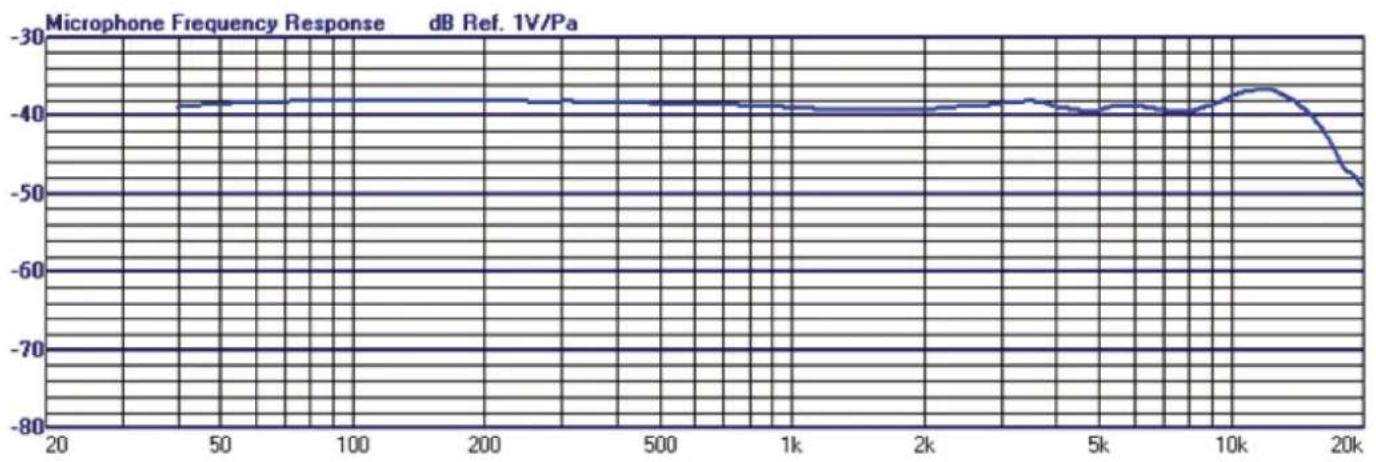

08.3 Risposta in frequenza

DÖRR GmbH si riserva il diritto di apportare modifiche tecniche senza alcun preavviso.

09 | IN DOTAZIONE

1x Microfono
1x Protezione antivento in gommapiuma
1x Spina adattatore 6,3 mm
1x Batteria LR44
1x Custodia
1x Consigli di sicurezza

10 | SMALTIMENTO, MARCHIO CE

10.1 SMALTIMENTO DI BATTERIE/ACCUMULATORI

Le batterie sono contrassegnate con il simbolo di un bidone barrato. Questo simbolo indica che le batterie e gli accumulatori che non possano più essere ricaricate o utilizzate, non devono essere smaltiti insieme ai rifiuti domestici. Le batterie possono contenere sostanze nocive che possono causare danni alla salute e all'ambiente. Si prega di utilizzare i sistemi di restituzione e raccolta disponibili nel proprio paese per lo smaltimento dei rifiuti delle batterie.

10.2 INFORMAZIONI RAEE

La direttiva sulle attrezzature elettriche ed elettroniche (direttiva RAEE) è la direttiva comunitaria Europea sulle apparecchiature elettriche ed elettroniche, che è diventata legge europea nel febbraio 2003. Lo scopo principale di questa direttiva è quello di evitare di creare rifiuti elettronici. Riciclaggio e altre forme di recupero dei rifiuti dovrebbero essere incoraggiati per ridurre gli sprechi. Il simbolo (del cestino) sul prodotto e sulla confezione significa che i prodotti elettrici ed elettronici usati non devono essere smaltiti con i rifiuti domestici. Siete responsabili di smaltire tutti i rifiuti elettronici o elettrici presso i punti di raccolta specifici. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare risorse preziose e si tratta di un contributo significativo per proteggere il nostro ambiente e la salute umana. Per ulteriori informazioni sul corretto smaltimento delle apparecchiature elettriche ed elettroniche, riciclaggio e Punti di ritiro siete invitati a rivolgersi alle autorità locali, le società di gestione dei rifiuti, il rivenditore o il produttore di questo dispositivo.

Questo prodotto è conforme alla direttiva europea RoHS per la restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche e relativi emendamenti.

10.4 MARCHIO CE

La marcatura CE è conforme agli standard europei e indica che il prodotto soddisfa i requisiti delle direttive UE applicabili.

Lavaliermikrofon LV-30

Artikel Nr 395082

Made in China

DÖRR GmbH
