MANUALE UTENTE Aton V2 Newskill

Istruzioni di sicurezza

• L'ascolto ad alto volume per periodi prolungati può danneggiare l'udito. Prima di utilizzare le cuffie, impostare il volume al livello più basso.
• Non lasciare mai i bambini senza sorveglianza con il materiale di imballaggio. Il materiale di imballaggio rappresenta un rischio di soffocamento. I bambini spesso sottovalutano i pericoli.
• Il materiale di imballaggio non è un giocattolo.
• Questo prodotto non contiene parti che possono essere riparate dall'utente.

Pulizia

• Prima di procedere alla pulizia, scollegare la connessione USB.
• Pulire l'esterno del prodotto solo con un panno morbido e asciutto.
• Per la pulizia del prodotto utilizzare solo un panno pulito e asciutto e non utilizzare mai liquidi corrosivi.

Smaltimento

• Il vostro prodotto è stato progettato e realizzato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati.
• Informatevi sul sistema locale di raccolta differenziata dei prodotti elettrici ed elettronici.
• Si prega di agire secondo le norme locali e di non smaltire i vecchi prodotti con i normali rifiuti domestici. Il corretto smaltimento del vecchio prodotto aiuterà a prevenire potenziali conseguenze negative per l'ambiente e la salute umana.

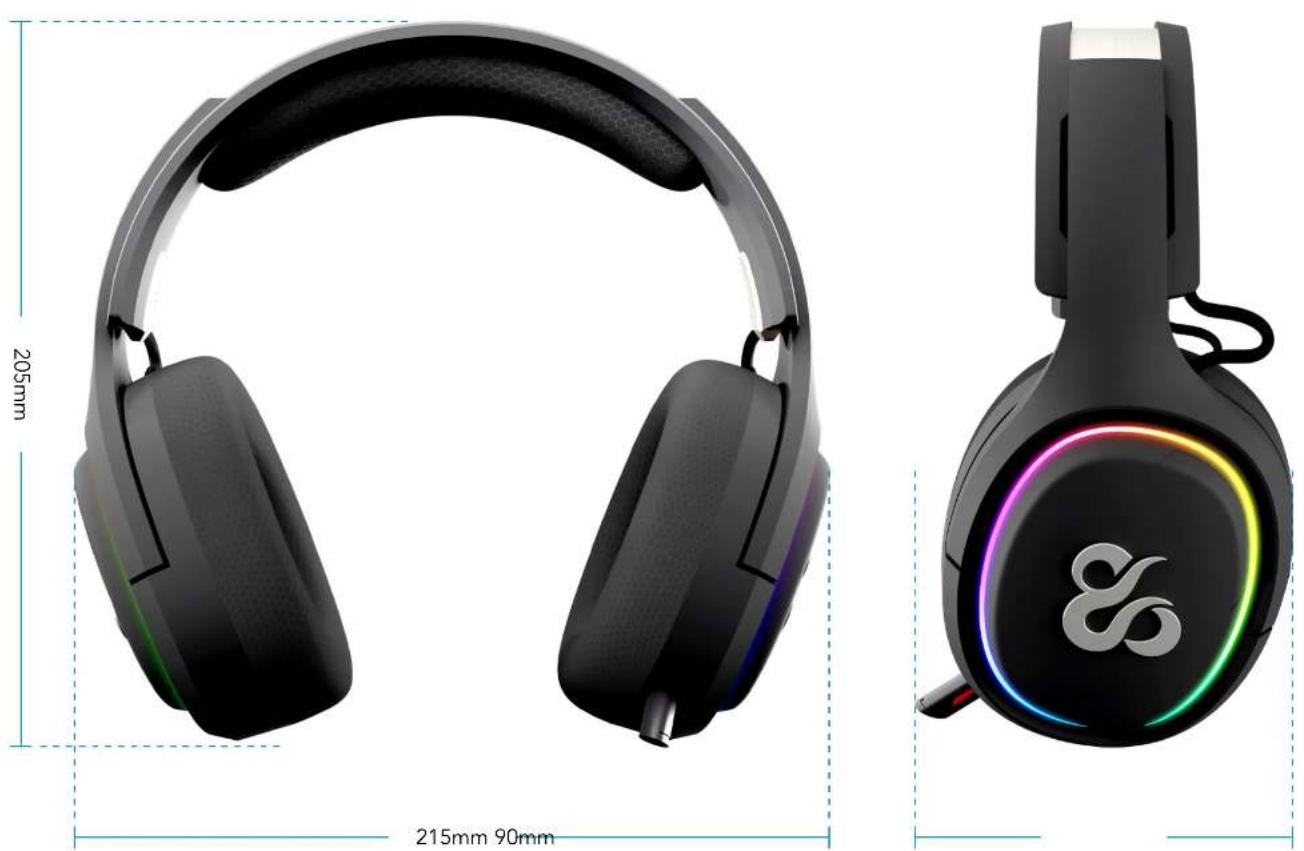

TECNICA SPECIFICHE

ITALIANO

Modello	Newskill ATON v2
Dimensioni della cuffia	203*85*195 MM (lunghezza*larghezza*altezza)
Peso della cuffia	310gr
Tipo di connessione	Da USB Tipo C a USB, connessione wireless a 2,4 GHz,Bluetooth 5.0 a bassa latenza, Jack da 3,5 mm a Jack da 3,5 mm (connessione audio)
Distanza di connessione 10 metri circa
Batteria	1500 mAh
Durata della batteria	38h (con illuminazione al massimo del 60% del volume) 60h (con illuminazione al massimo del 60% del volume)
RGB Ciclo RGB veloce / Ciclo RGB	lento / Colori fissi / Spento
Lunghezza del cablaggio 1.8m
Materiale dei paraorecchie Morbido tessuto traspirante e resistente al sudore
Diadema Metallico, regolabile in modo duale con escursione di 25 mm

Microfono

Tipo Microfono flessibile retrattile
Polarità Omnidirezionale
pop Sì, rimovibile
Sensibilità -38±3dB
frequenza di risposta	100-10kHz
SPL Max. -42±3dB
Retroilluminazione Sì,	plu/spento

Cuffie

Tipo	Stereo
Dimensioni	50mm
Sensibilità	118±3dB
Impedenza	32 ±15%
Gamma di frequenza	20-20,000Hz
Compatibilità	PS4, PS5, Xbox Series X/S, Switch, PC, Smartphone
PS4/PS5	Senza fili 2,4 Ghz / Jack 3,5 mm
serie xbox	Jack da 3,5 mm
Serie Switch	Jack da 3,5 mm / Bluetooth 5.0
smartphones	Bluetooth 5.0 e Jack 3,5 mm (a seconda del terminale)
PC/Mac	Wireless 2.4Ghz / Bluetooth 5.0 / USB a USB Tipo C
Dimensioni della confezione	208*95*220mm (lunghezza*larghezza*altezza)
Peso dell'imballo	330gr

COSA CONTIENE LA SCATOLA

1 Cuffie ATON
2 Dongle USB senza fili
3 Cavo da USB a Tipo C

4 Cavo jack maschio a Typo C
5 Adattatore Jack 3,5 mm x 2 a 1 Jack 3,5 mm
6 Accessori Newskill

DESCRIZIONE GENERALE

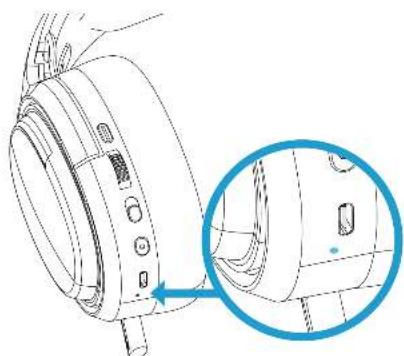

1 Ingresso USB TYPE C
2 Indicatore di stato a LED

Led rosso sempre acceso: Carica Led blu lampeggiante: Cuffie non accoppiate Led blu fisso: Cuffie accoppiate (Wireless)

3 POTENZA

Premere a lungo per accendere/spegnere

4 Scelta della connessione

7 6 5 4 3 1 2 8

Per passare da un tipo di connessione wireless all'altro, basta premere l'interruttore. pes. Rosso: 2,4 Ghz. Verde: Bluetooth 5.0.

NOTA: per collegare le cuffie via cavo non è necessario accenderle, basta collegarle tramite USB di tipo C o Jack da 3,5 mm (non è necessario disporre di una batteria).

5 Volume roulette

Volume + / Volume -

6 Silenziamento / Illuminazione

Premere una volta per accendere o spegnere il microfono Premere a lungo per cambiare la modalità di illuminazione.

7 Paraorecchie traspiranti rimovibili
8 Microfono retrattile con filtro anti-pop

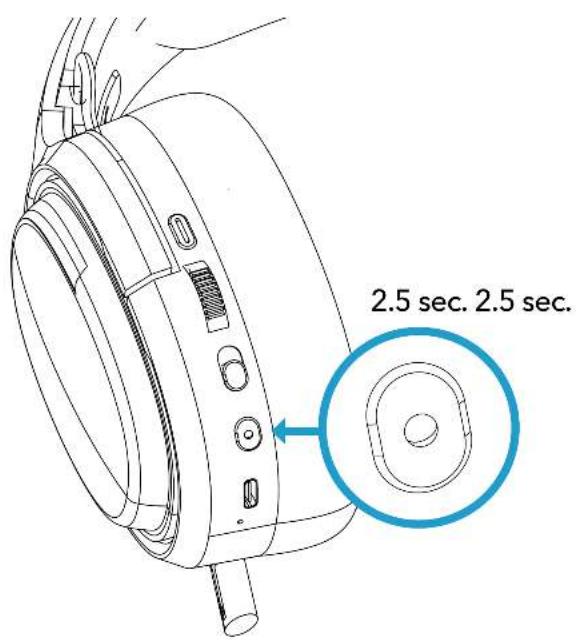

PULSANTE DI ALIMENTAZIONE

ITALIANO

Accensione Spegnimento

Premere il pulsante di accensione per 2,5 secondi quando le cuffie sono spente.

• Premere il pulsante di accensione per 2,5 secondi quando le cuffie sono accese per spegnere il dispositivo.
• Premere una volta per mettere in pausa/agganciare le chiamate/rispondere alle chiamate

METODO DI CONNESSIONE

ITALIANO

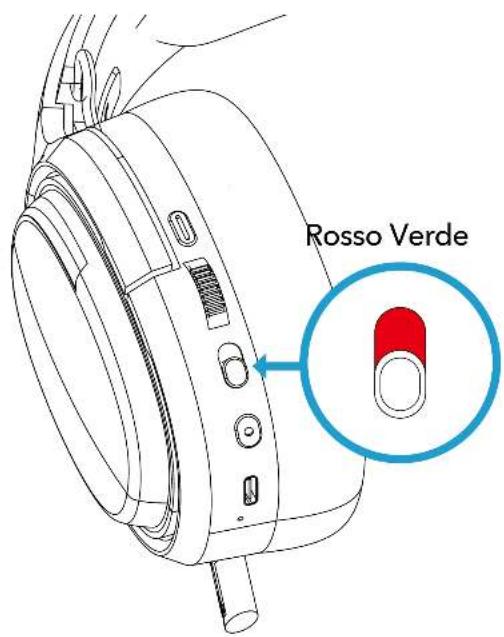

Rosso Verde

2.4Ghz

SENZA FILI

Premere il pulsante di accensione per 2,5 secondi quando le cuffie sono spente.

Spostare l'interruttore per passare da un tipo di connessione wireless all'altro.

COLORE ROSSO, SENZA FILI 2,4Ghz

Premere il pulsante di accensione per 2,5 secondi quando le cuffie sono accese per spegnere il dispositivo.

Spostare l'interruttore per passare da un tipo di connessione wireless all'altro.

COLORE VERDE, BLUETOOTH 5.0 SENZA FILI

CONNESSIONE WIRELESS 2.4Ghz a bassa latenza

1

Si collega a PC, Mac, PlayStation 5 o 4 con la tecnologia wireless a 2,4 Ghz: Inserite il ricevitore nella porta USB del vostro dispositivo.


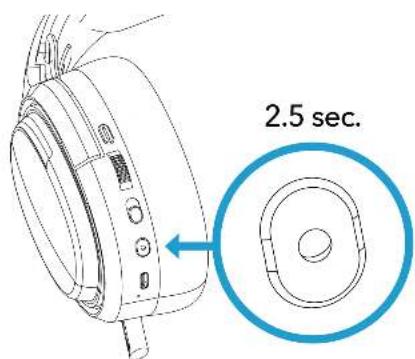

2.5 sec.

Premere il pulsante di accensione per almeno 2,5 secondi.

Rosso

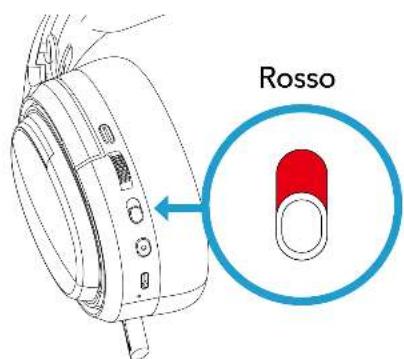

Assicurarsi che l'interruttore di selezione del collegamento sia impostato su Rosso

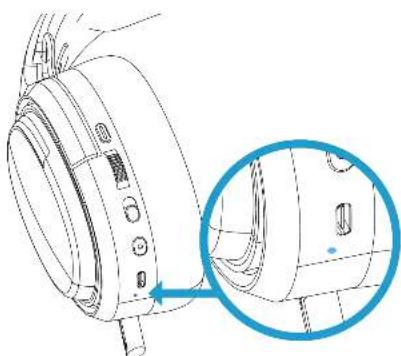

Il LED BLU inizierà a lampeggiare fino a quando non sarà accoppiato.

Una volta accoppiato con il ricevitore, il LED rimane fisso in tonalità blu.

CONNESSIONE WIRELESS BLUETOOTH 5.0

Collegate le cuffie ATON a qualsiasi dispositivo con tecnologia BLUETOOTH

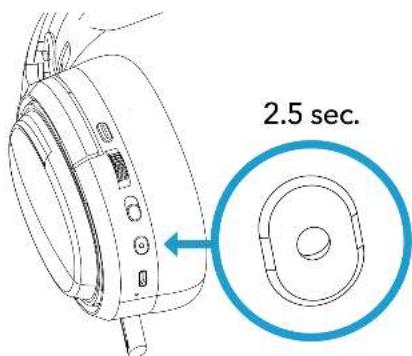

2.5 sec.

1

Premere il pulsante di accensione per almeno 2,5 secondi.

2

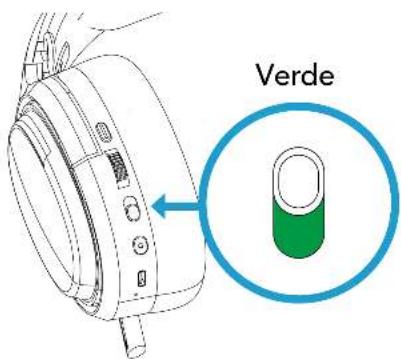

Verde

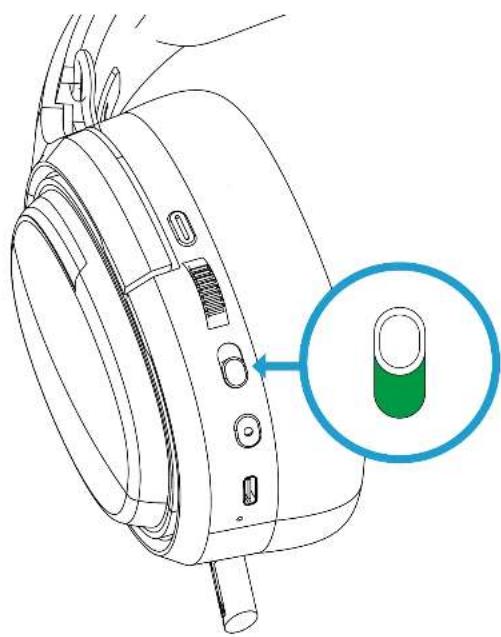

Assicurarsi che l'interruttore di selezione dei collegamenti sia VERDE.

3

Selezionare sul dispositivo preferito il nome "ATON" e accoppiarlo con il dispositivo. NOTA: ATON può collegarsi a un solo dispositivo bluetooth alla volta.

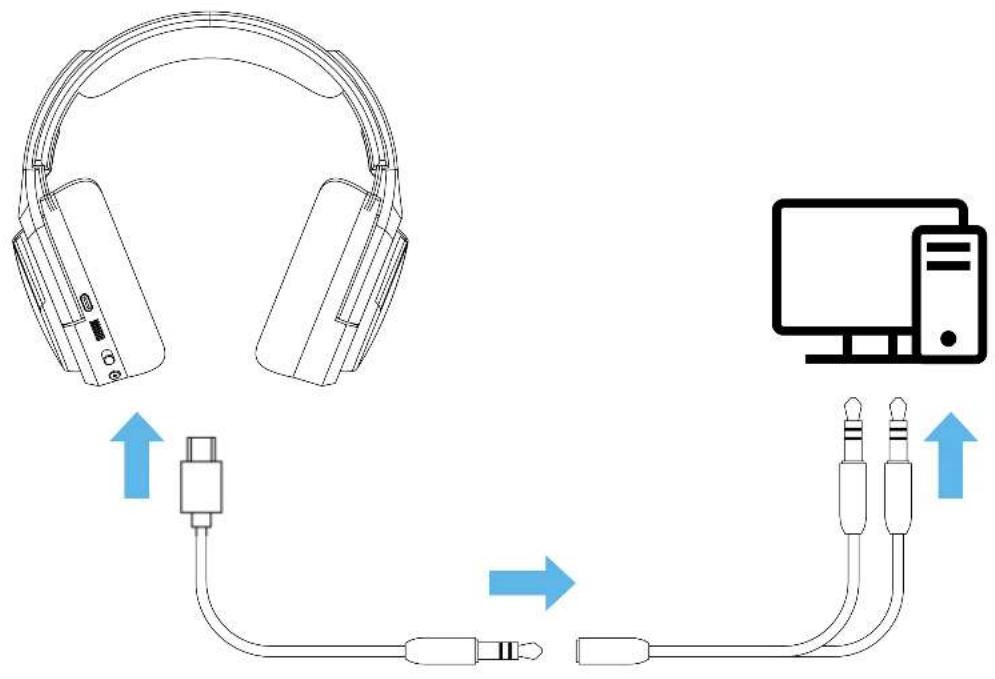

Aton funziona tramite un cavo audio da 3,5 mm.

Includiamo anche un adattatore doppio da 3,5 mm a 1 x 3,5 mm per poterlo collegare a qualsiasi dispositivo audio.

NOTA: ATON non richiede alimentazione per il collegamento via cavo, quindi può funzionare senza batteria.

NOTA 2: il collegamento del cavo audio non alimenta l'illuminazione RGB.

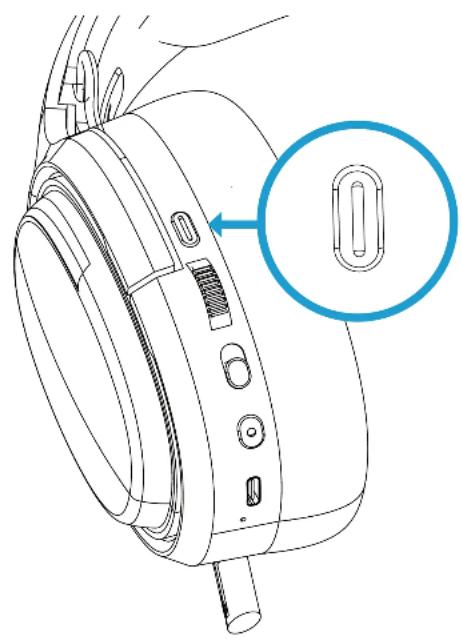

Come disattivare il microfono di ATON?

Aton è dotato di un microfono a scomparsa con LED blu integrato.

Premendo per spegnere il microfono, la luce blu si spegne.

Premere di nuovo per riattivare il microfono, la luce si accenderà di nuovo.

Come modificare la retroilluminazione di ATON?

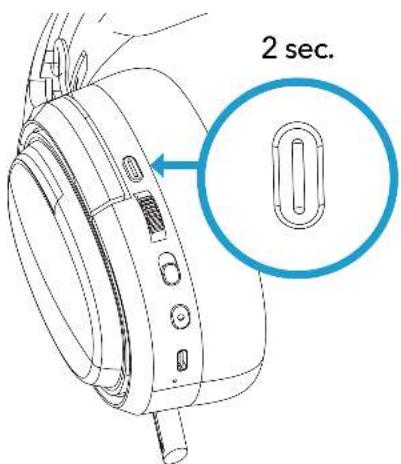

2 sec.

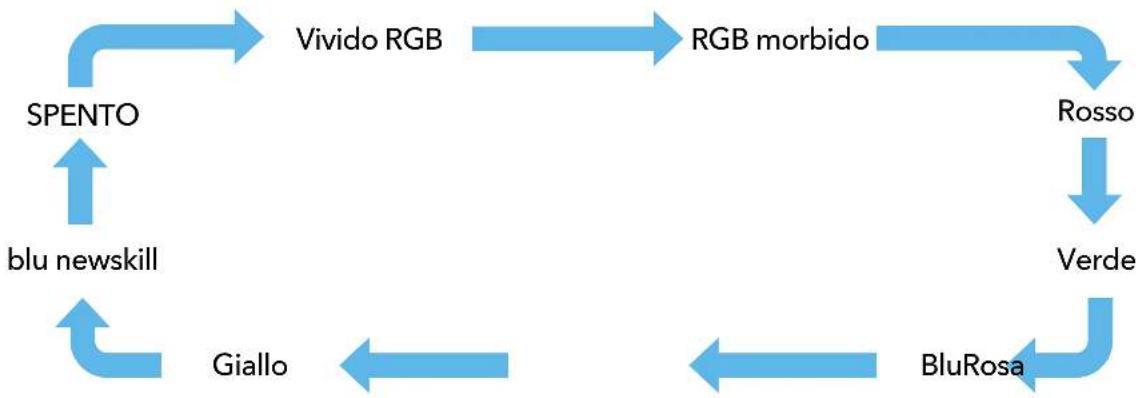

Premere per più di 2 secondi per passare da un ciclo di luce all'altro.

NOTA: ATON dispone di una memoria interna che salva la configurazione della retroilluminazione; pertanto, indipendentemente dallo spegnimento o dall'accensione dell'apparecchio, rimarrà l'illuminazione scelta l'ultima volta.

VERIFICA DELL'INSTALLAZIONE

Per assicurarsi che ATON sia configurato correttamente, procedere come segue

1

WIRELESS 2.4GHz

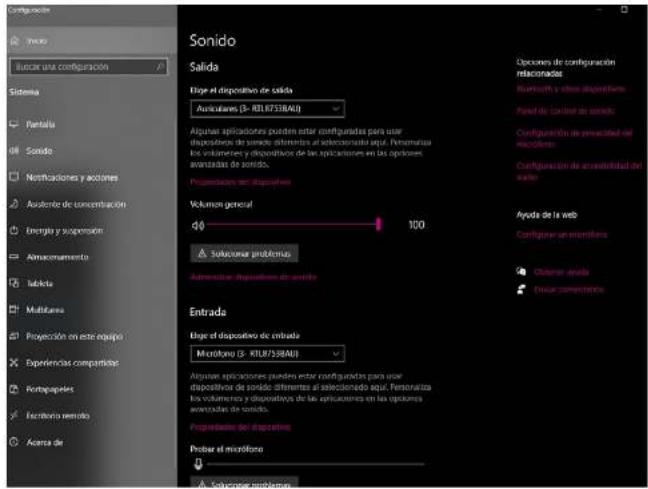

In Windows 10/11 andiamo in Sistema > Suono e nella sezione uscita selezioniamo "R TL8753BAU"

2

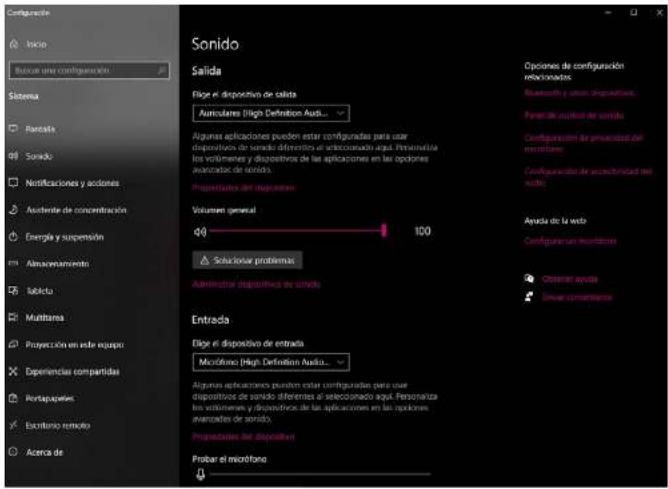

CONNESSIONE TRAMITE JACK da 3,5 mm

In Windows 10/11 andiamo in Sistema > Suono e nella sezione uscita selezioniamo "R TL8753BAU"

CARICA DELLA BATTERIA E OTTIMIZZAZIONE

ITALIANO

ATON include una batteria al litio da 3,7 V/1500 mAh ad alta durata.

La sua durata è la seguente:

38h (con illuminazione al massimo del 60% del volume)

60h (con illuminazione a un volume massimo del 60%)

Quando la carica della batteria raggiunge il 5%, ATON inizia a emettere suoni per collegarsi.

Includiamo un cavo da USB A a USB di tipo C per collegare il dispositivo e caricarlo; consigliamo di utilizzare una presa USB 3.0 per PC per una ricarica più efficiente.

Se ciò non fosse possibile, si consiglia di caricare il dispositivo con un caricatore USB a bassa tensione (10-20W) Max.

Il tempo di ricarica è di circa 2,5 ore.

NOTA: ATON NON può essere caricato contemporaneamente all'utilizzo di connessioni cablate o wireless.
