MANUALE UTENTE Spiris Capital Sports

Torre per allenamento muscolare

10028517 10029379

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Importatore per la Gran Bretagna:

• Questo dispositivo serve ad allenare il corpo realizzando delle trazioni sulle braccia. Il dispositivo è adatto solo a questo utilizzo e non deve essere usato per altri scopi. Deve essere utilizzato solo secondo le modalità descritte in questo manuale.
• Eventuali riparazioni al dispositivo devono essere realizzate da un'azienda tecnica autorizzata.
• Una modifica al prodotto può influire negativamente sulla sua sicurezza.
• Attenzione, pericolo di lesione! Un montaggio errato può causare pericolosi malfunzionamenti.
• Non ci assumiamo responsabilità per danni conseguenti. Ci riserviamo il diritto a modifiche tecniche ed errori.
• La garanzia perde validità in caso di modifiche al dispositivo non previste.

Avvertenze di sicurezza generiche

• Leggere il manuale d'uso prima del montaggio e utilizzare il dispositivo con attenzione. Un utilizzo sicuro ed efficace del dispositivo è possibile solo se il dispositivo viene montato, manutenuto e utilizzato in modo corretto. Assicurarsi che le persone che utilizzano il dispositivo siano informate sugli avvertimenti e sulle avvertenze di sicurezza.
• Prima di iniziare il programma di allenamento, consultare assolutamente un medico, per assicurarsi di non avere problemi fisici o di salute che potrebbero rappresentare un rischio per il vostro benessere o la vostra sicurezza attraverso l'uso del dispositivo o che potrebbero impedire il corretto utilizzo del dispositivo. Il parere del medico è di importanza vitale se si assumono medicinali che influiscono sul battito cardiaco, sulla pressione sanguigna o sul tasso di colesterolo.
• Prestate attenzione ai segnali del vostro corpo. Un allenamento errato o eccessivo può essere dannoso per la salute. Interrompere l'allenamento se dovesse comparire uno dei seguenti sintomi: dolore, sensazione di pressione sul petto, battito cardiaco irregolare, estrema mancanza di fiato, giramenti di testa o nausea. Se uno di questi sintomi dovesse comparire, consultare assolutamente un medico prima di procedere con l'allenamento.
• Questo dispositivo non è adatto all'utilizzo da parte di persone (inclusi bambini) con limitate capacità fisiche e psichiche o con esperienza o conoscenze insufficienti, a meno che non siano controllate o istruite in modo esaustivo da parte di una persona responsabile del loro controllo riguardo alle modalità di utilizzo del dispositivo. I bambini devono essere sempre tenuti sotto controllo, per assicurarsi che non giochi con il dispositivo.
• Prima di ogni allenamento, assicurarsi che viti e fissaggi siano stretti saldamente.
• La sicurezza del dispositivo può essere garantita solo se viene manutenuto regolarmente e se viene controllato per segni di danneggiamento o usura.
• Utilizzare il dispositivo solo secondo le modalità previste. Se si notano componenti difettosi durante il montaggio o se si notano strani rumori durante l'allenamento, interrompere immediatamente l'utilizzo. Tornare a utilizzare il dispositivo solo dopo aver identificato e risolto il problema.

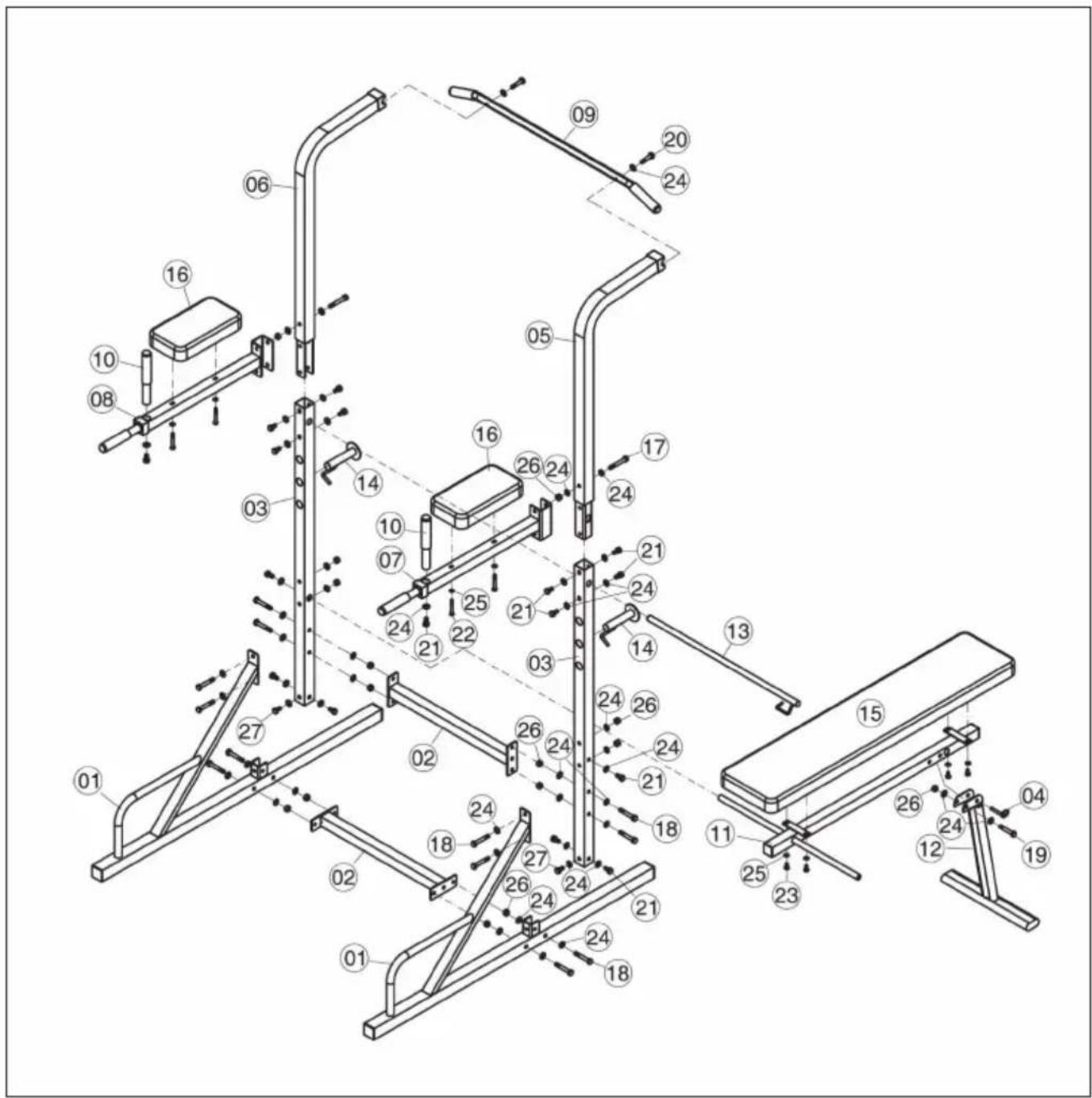

N°	Definizione	Pezzi N°	Definizione	Pezzi
1	Piedi d'appoggio 2 15 Imbottitura 1
2	Tubo di collegamento 2 16 Imbottitura gomito 2
3	Tubo di posizionamento inferiore	2	17	Vite esagonale M10x70		2
4	Pin 1 18 Vite esagonale M10x65 12
5	Tubo superiore sinistro 1 19	Vite esagonale		M10x60 1
6	Tubo superiore destro 1 20	Vite esagonale		M10x40 2
7	Consolle gomito sinistra	1	21	Vite esagonale M10x20		16
8	Consolle gomito destra	1 22 Vite esagonale M8x55 4
9	Barra per trazioni	1 23 Vite esagonale M8x20 4
10	Impugnatura	2 24 Rondella ∅10 50
11	Supporto panca	1 25 Rondella ∅8 8
12	Appoggio panca	1 26 Dado a farfalla 15
13	Tubo di regolazione posteriore	1	27	Vite esagonale M10x15		2
14	Appoggio peso	2

MONTAGGIO

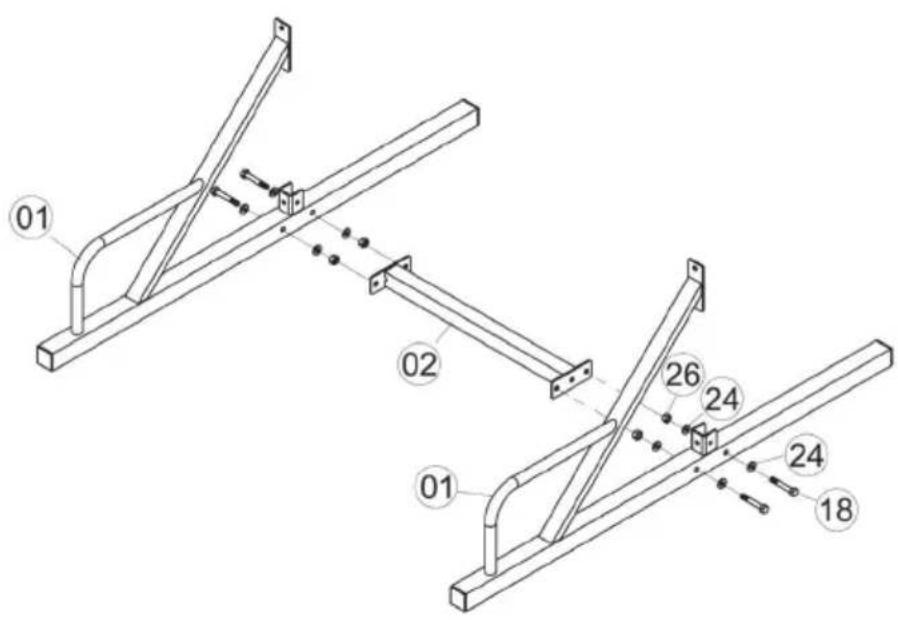

1

01 02 01 26 24 24 18

Collegare i tubi di posizionamento (1) con il tubo di collegamento (2). Utilizzare le viti esagonali M10x65 (18), le rondelle ∅10 (24) e i dadi in plastica (26).

IT

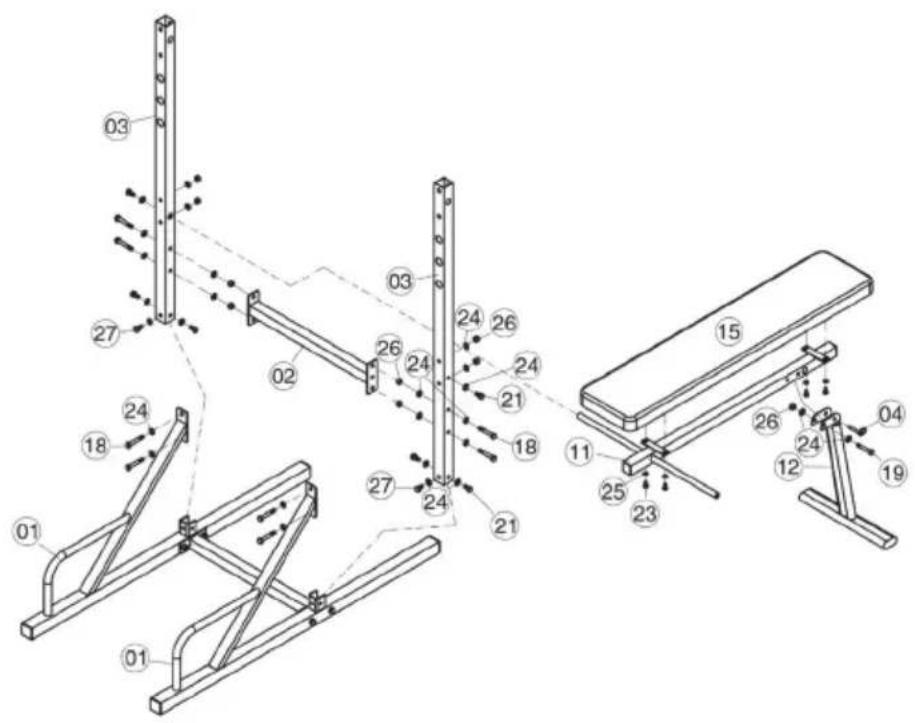

2

• Fissare gli appoggi della panca (12) al supporto della panca (11). Utilizzare il pin (4), le viti M10x60 (19), una rondella ∅10 (24) e un dado di plastica (26).
• Montare il supporto della panca sull'altro lato al tubo di posizionamento inferiore (3). Utilizzare le viti M10x20 (21) e le rondelle ∅10.
• Fissare i tubi di posizionamento (3) ai piedi (1) – avvitare con le viti M10x20 (21), le viti M10x15 (27) così come le rondelle ∅10.
• Avvitare il secondo tubo di collegamento (2) con i tubi di posizionamento inferiori (3). Utilizzare le viti M10x65 (18), le rondelle ∅10 (24) e i dadi di plastica (26).
• Montare l'imbottitura (15) sul supporto della panca (11). Avvitare con le viti M8x20 (23) e le rondelle ∅8 (25).

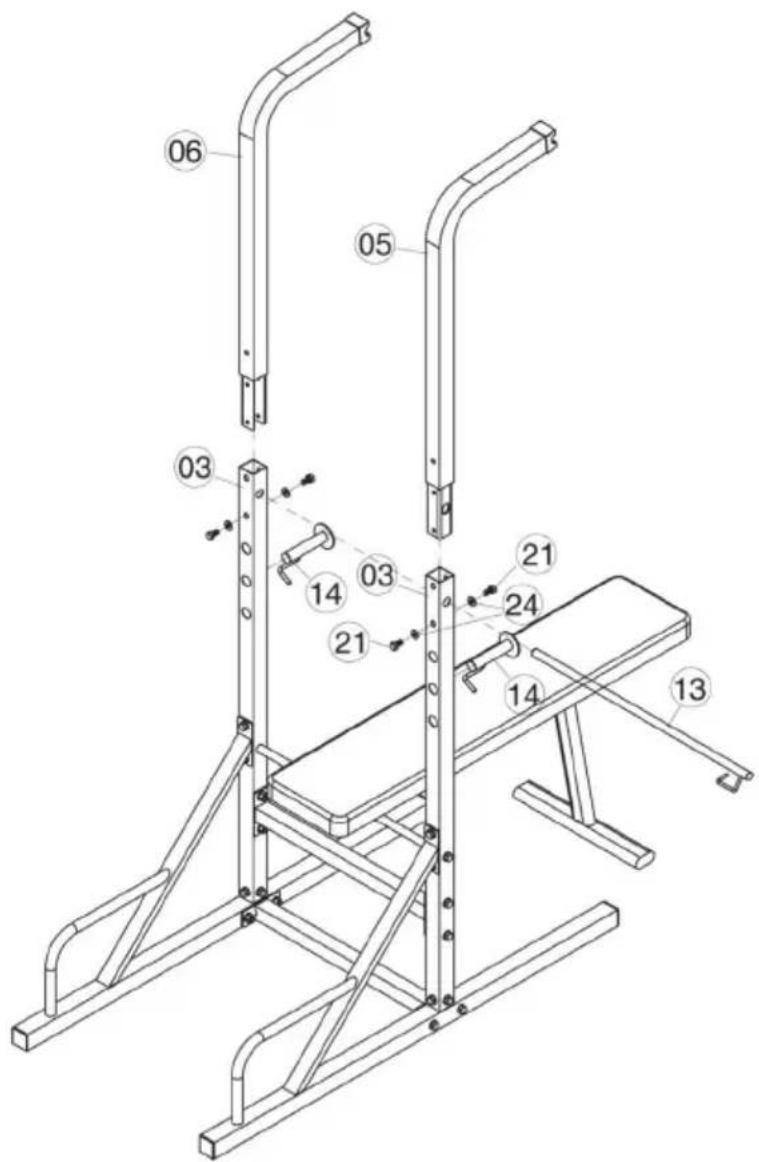

3

- Fissare il tubo di posizionamento sinistro (5) con vite esagonale M10*20 (21) e rondella ∅10 (24) al tubo di posizionamento inferiore (03).

- Fissare il tubo di posizionamento destro (6) con vite esagonale M10*20 (21) e rondella ∅10 (24) al tubo di posizionamento inferiore (03).

- Fissare il tubo regolabile (13) al tubo di posizionamento inferiore (3).

- Fissare il tubo di supporto pesi (14) al tubo di posizionamento inferiore (3).

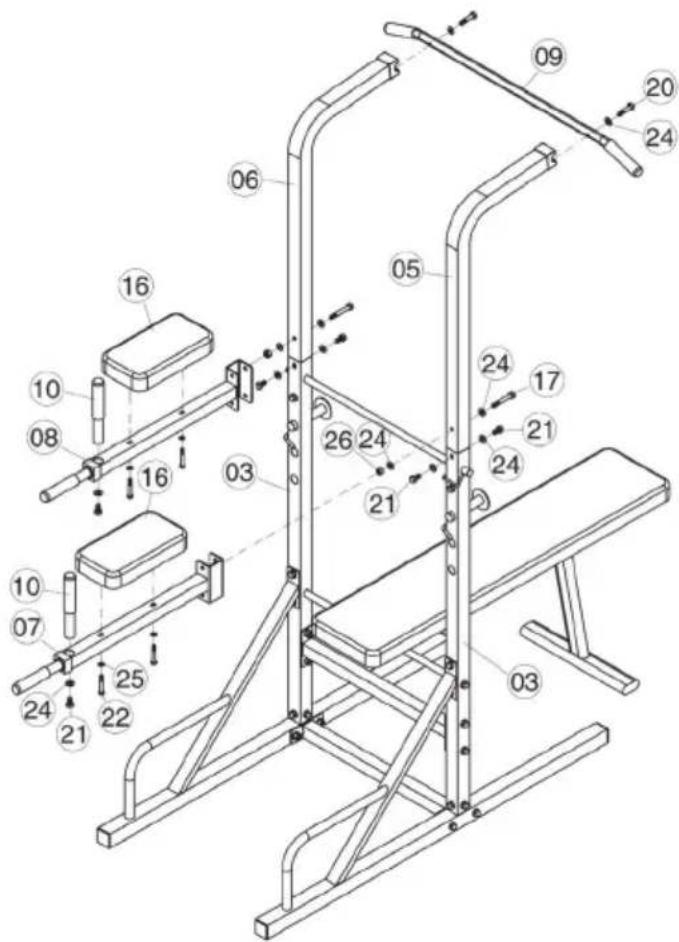

4

• Avvitare la barra per trazioni (9) in alto nelle cavità. Utilizzare le viti M10x40 (20) e le rondelle ∅10mm (24).
• Montare le consolle dei gomiti sui passaggi tra tubi di posizionamento inferiore e posteriore come mostrato in immagine. Per avvitare, utilizzare le viti M10x70 con le rondelle ∅10mm (24) e fissarle con i dadi in plastica (26). Montare i tubi di supporto (28) per le consolle dei gomiti (7/8) ai tubi verticali (3). Avvitare con viti esagonali M10x65 (18), M10x60 (19), rondelle ∅10mm e dadi M10 (26).
• Montare le impugnature (10) alle consolle die gomiti (7/8)) e fissarle con viti M10x20 (21) e rondelle ∅10mm.
• Montare ora le imbottiture per i gomiti (16) sulle consolle dei gomiti (7/8) e fissarle con le viti M8x55 (22) e le rondelle ∅8mm (25)
