BEDIENUNGSANLEITUNG Spiris Capital Sports

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum körperlichen Training. Es ist ausschließlich für diesen Zweck bestimmt und darf nur zu diesem Zweck verwendet werden. Es darf nur in der Art und Weise benutzt werden, wie es in dieser Gebrauchsanleitung beschrieben ist.
• Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit.
• Achtung Verletzungsgefahr! Falscher Zusammenbau führt möglicherweise zu gefährlichen Fehlfunktionen.
• Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer vorbehalten!
• Die Gewährleistung verfällt bei nicht vorgesehenem Umbauen oder Verändern des Gerätes.

Allgemeine Sicherheitshinweise

• Lesen Sie sich diese Bedienungsanleitung vor dem Aufbauen und Benutzen des Gerätes aufmerksam durch. Ein sicherer und effektiver Gebrauch des Gerätes kann nur erzielt werden, wenn das Gerät ordnungsgemäß aufgebaut, gepflegt und benutzt wird. Stellen Sie sicher, dass sämtliche Personen, die dieses Gerät nutzen, über die Warnungen und Sicherheitshinweise informiert sind.
• Bevor Sie das Training mit diesem Gerät aufnehmen, sollten Sie einen Arzt aufsuchen und sich auf physische oder gesundheitliche Einschränkungen, die einen sicheren und effizienten Umgang mit diesem Trainingsgerät verhindern könnten, untersuchen lassen. Falls Sie Medikamente mit Auswirkungen auf Blutdruck, Herzschlag oder Cholesterinspiegel einnehmen, ist die Konsultation eines Arztes vor dem Training dringend notwendig.
• Achten Sie auf die Signale Ihres Körpers. Falsches oder übermäßiges Training kann gesundheitsschädlich sein. Beenden Sie umgehend das Training wenn Sie folgende Symptome feststellen: Schmerzen / Engegefühl in der Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Anzeichen leichter Benommenheit, Schwindel oder Übelkeit. Falls Sie irgendeine dieser Symptome an sich feststellen sollten Sie einen Arzt aufsuchen, bevor Sie das Training fortsetzen.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit Mangel an Erfahrung und/oder Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Stellen Sie vor jedem Training sicher, dass sämtliche Schrauben und Befestigungen ordnungsgemäß festgezogen sind.
• Die Sicherheit des Gerätes kann nur gewährleistet werden, wenn das Gerät regelmäßig gepflegt und auf etwaige Schäden oder Abnutzungserscheinungen untersucht wird.
• Nutzen Sie das Gerät ausschließlich wie vorgesehen. Sollten Sie beim Aufbau oder bei der Kontrolle defekte Komponenten entdecken oder sollten Sie während des Trainings ungewöhnliche Geräusche am Gerät feststellen, beenden Sie umgehend das Training. Nutzen Sie das gerät erst wieder nachdem das Problem identifiziert und gelöst wurde.

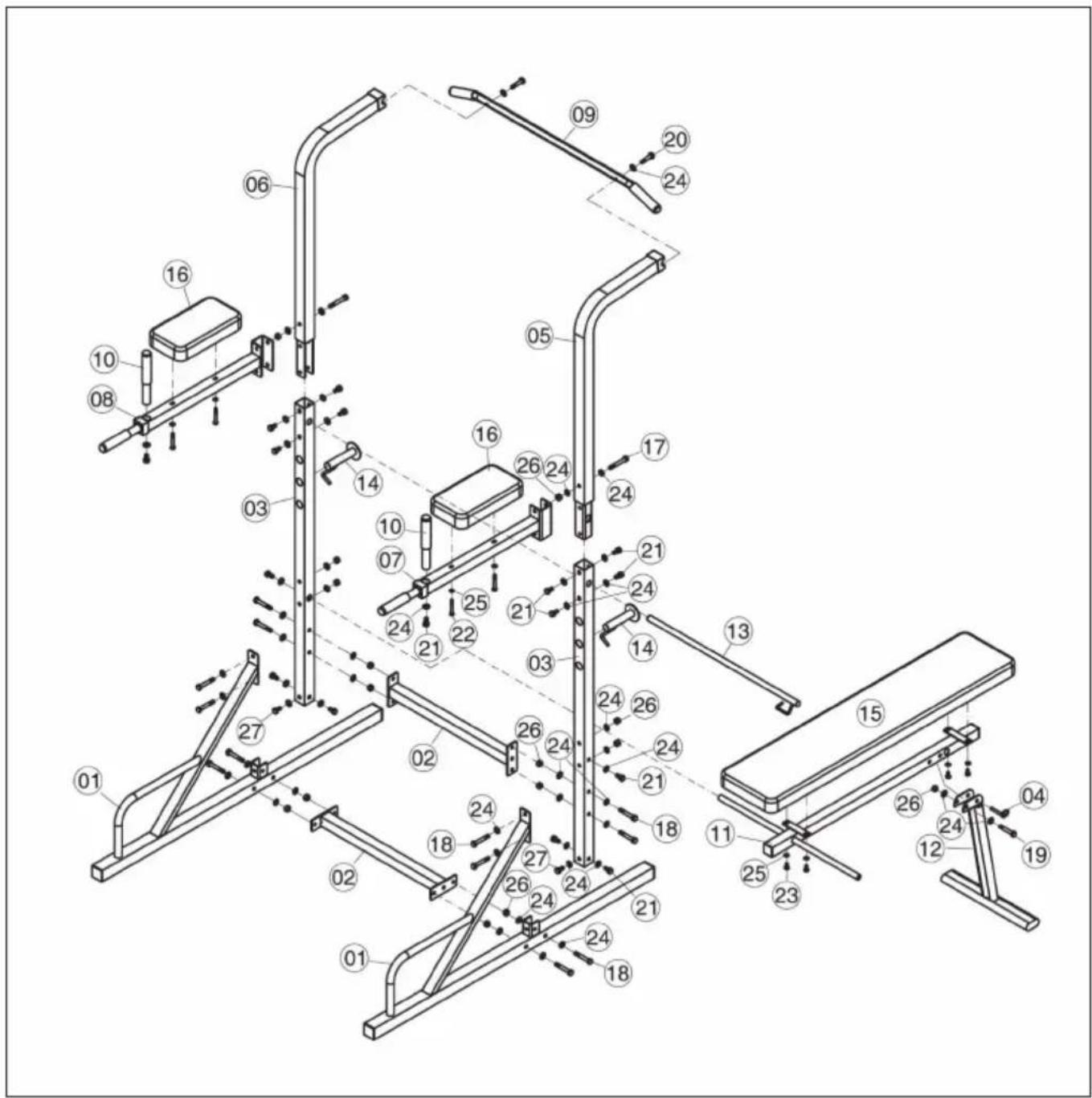

Nr.	Bezeichnung Stk. Nr.	Bezeichnung	Stk.
1	Standfüße 2 15 Polsterung 1
2	Verbindungsrohr 2 16 Ellbogen-Polsterung 2
3	Unteres Standrohr	2	17	Sechskantschraube M10x70	2
4	Pin	1	18	Sechskantschraube M10x65	12
5	Oberes Rohr links	1	19	Sechskantschraube M10x60	1
6	Oberes Rohr rechts	1	20	Sechskantschraube M10x40	2
7	Ellbogen-Konsole links	1	21	Sechskantschraube M10x20	16
8	Ellbogen-Konsole rechts	1	22	Sechskantschraube M8x55	4
9	Klimmzugstange	1	23	Sechskantschraube M8x20	4
10	Griff 2 24 Unterlegscheibe ∅10 50
11	Sitzbank-Halterung 1 25 Unterlegscheibe ∅8 8
12	Sitzbank-Ständer	1	26	Kunststoff-Flügelmutter	15
13	Hinteres Einstellrohr	1	27	Sechskantschraube M10x15	2
14	Gewichtablage	2

ZUSAMMENBAU

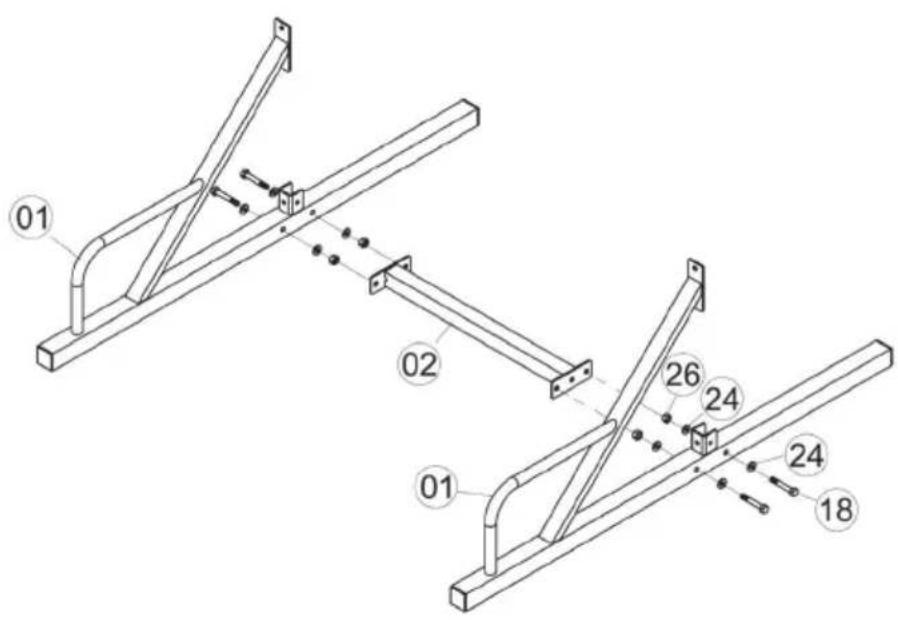

1

01 02 01 26 24 24 18

Verbinden Sie die Standrohre (1) mit dem Verbindungsrohr (2). Nutzen Sie die Sechskantschrauben M10x65 (18), Unterlegscheiben ∅10 (24) und die Kunststoffmuttern (26).

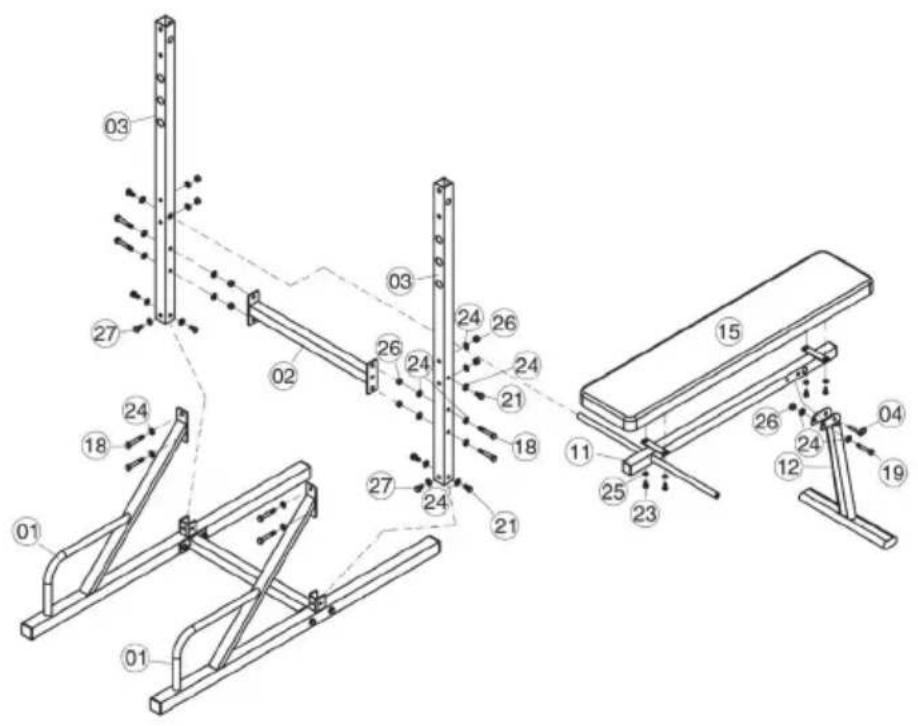

2

• Befestigen Sie den Sitzbank-Ständer (12) an der Sitzbank-Halterung (11). Nutzen Sie den Pin (4), die M10x60-Schraube (19), eine ∅10-Unterlegscheibe (24) und eine Kunststoff-Mutter (26).
• Bringen Sie die Sitzbank-Halterung nun an der anderen Seite am unteren Standrohr (3) an. Nutzen Sie dazu M10x20-Schrauben (21) und ∅10-Unterlegscheiben.
• Fixieren Sie die unteren Standrohre (3) an den Füßen (1) - verschrauben Sie mit M10x20-Schrauben (21), M10x15-Schrauben (27) sowie jeweils ∅10-Unterlegscheiben.
• Verschrauben Sie das zweite Verbindungsrohr (2) mit den unteren Standrohren (3). Nutzen Sie die M10x65-Schrauben (18), Unterlegscheiben ∅10 (24) und Kunststoffmuttern (26).
• Bringen Sie die Polsterung (15) an der Sitzbank-Halterung (11) an. Verschrauben Sie mit M8x20 Schrauben (23) und Unterlegscheiben ∅8 (25)

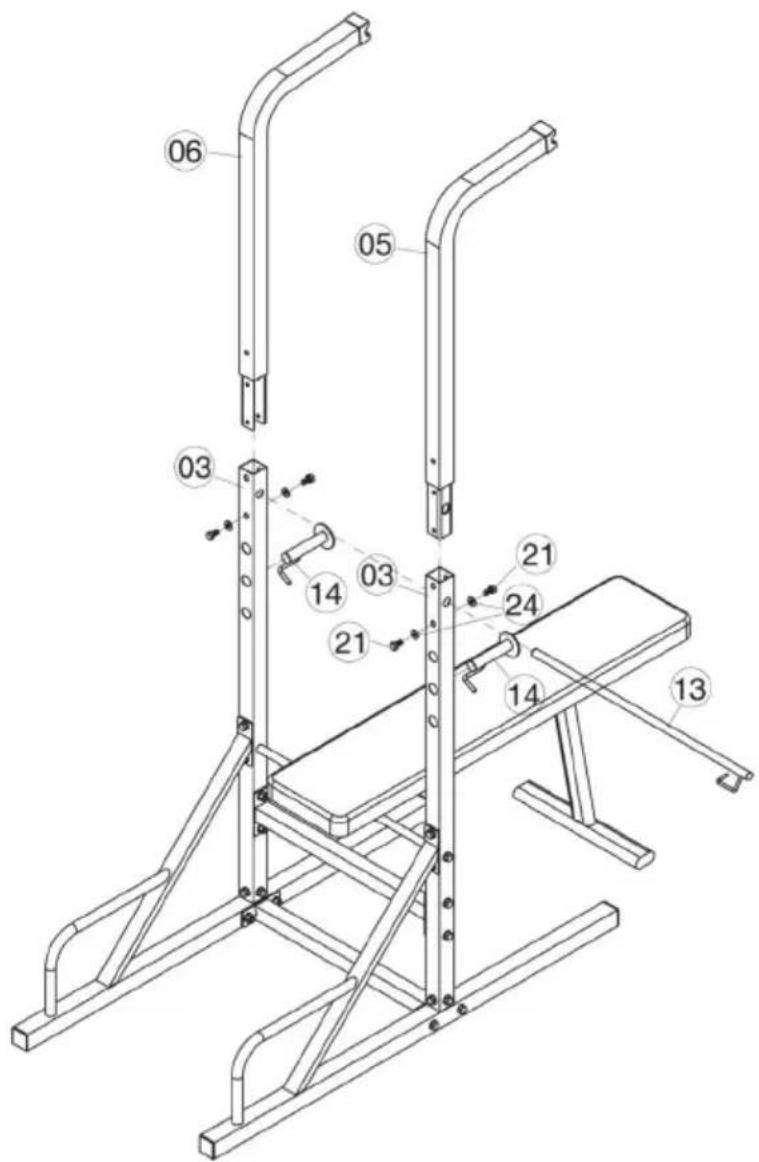

3

- Befestigen Sie das linke Standrohr (5) mit Sechskantschraube M10*20 (21) und Unterlegscheibe ∅10 (24) am unteren Standrohr (03).

- Befestigen Sie das rechte Standrohr (6) mit Sechskantschraube M10*20 (21) und Unterlegscheiben ∅10 (24) am unteren Standrohr (03).

- Befestigen Sie das verstellbares Rohr (13) am unteren Standrohr (3).

- Befestigen Sie das Gewichtsstützrohr (14) am unteren Standrohr (3).

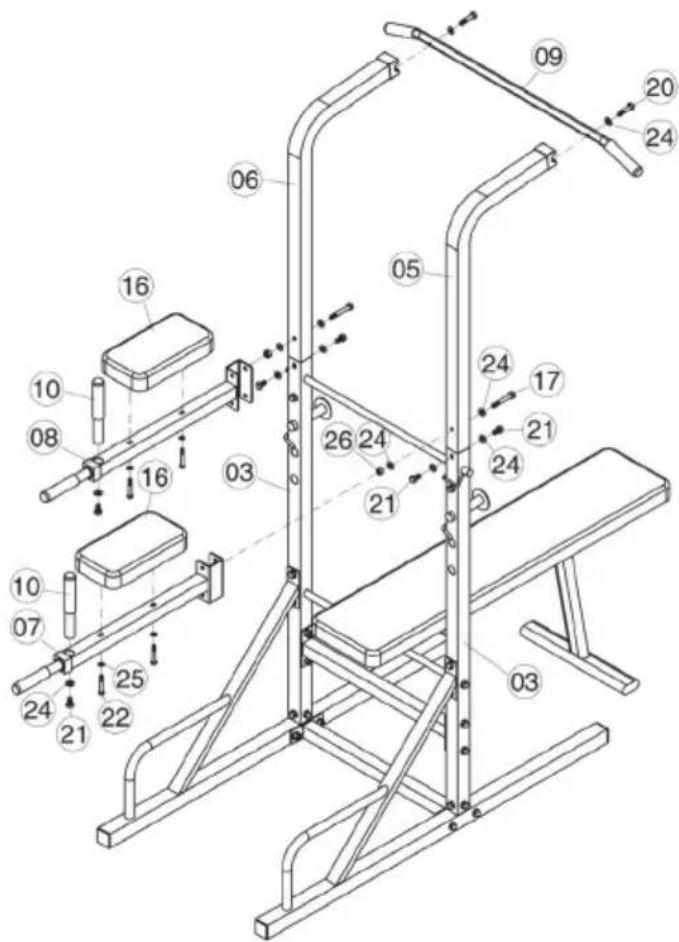

4

• Verschrauben Sie die Klimmzugstange (9) oben in den Aussparungen. Nutzen Sie die M10x40 Schrauben (20) und ∅10mm-Unterlegescheiben (24).
• Bringen Sie die Ellbogen-Konsolen an den Übergängen zwischen unteren und oberen Standrohren an wie in der Abbildung zu sehen. Nutzen Sie zum Verschrauben die M10x70-Schrauben in Verbindung mit ∅10mm-Unterlegscheiben (24) und kontern Sie mit Kunststoff-Muttern (26). Bringen Sie die Stützrohre (28) für die Ellbogen-Konsolen (7/8) an den vertikalen Rohren (3) an. Verschrauben Sie mit Sechskantschrauben M10x65 (18), M10x60 (19), ∅10mm-Unterlegscheiben und M10-Muttern (26).
• Bringen Sie die Handgriffe (10) an den Ellbogen-Konsolen an (7/8)) an und fixieren Sie mit M10x20-Schrauben (21) und ∅10mm-Unterlegscheiben.
• Bringen Sie nun die Ellbogen-Polsterungen (16) an den Ellbogen-Konsolen (7/8) an und fixieren Sie mit M8x55-Schrauben (22) und den ∅8mm-Unterlegscheiben (25).
