MANUAL DE USUARIO Spiris Capital Sports

Torre de musculación

Tour de musculation

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto:

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para Gran Bretaña:

INSTRUCCIONES DE SEGURIDAD

Uso apropiado

• Este dispositivo se utiliza para el entrenamiento físico a través de dominadas. Está exclusivamente destinado a este fin y sólo puede ser utilizado para este fin. Sólo se puede utilizar de la manera descrita en estas instrucciones de funcionamiento.
• Las reparaciones del aparato deben ser realizadas exclusivamente por un taller especializado autorizado.
• La modificación o alteración del producto perjudica la seguridad del mismo.
• Atención ¡Peligro de lesiones! Un montaje incorrecto puede provocar fallos peligrosos.
• No se asume ninguna responsabilidad por daños consecuentes. Salvo modificaciones técnicas y errores!
• La garantía caduca si el dispositivo no se modifica o altera según lo previsto.

Instrucciones de seguridad generales

• Por favor, lea atentamente estas instrucciones de funcionamiento antes de instalar y utilizar el aparato. El uso seguro y efectivo del aparato sólo puede ser logrado si el aparato es instalado, mantenido y utilizado correctamente. Asegúrese de que todas las personas que utilicen este dispositivo estén informadas de las advertencias e instrucciones de seguridad.
• Antes de comenzar a hacer ejercicio con esta máquina, debe consultar a un médico y ser examinado para detectar cualquier restricción física o de salud que pueda impedir el uso seguro y eficiente de esta máquina. Si usted está tomando algún medicamento que afecte su presión arterial, frecuencia cardíaca o nivel de colesterol, es imperativo que consulte a un médico antes de hacer ejercicio.
• Observe las señales de su cuerpo. Un entrenamiento incorrecto o excesivo puede ser peligroso para la salud. Deje de entrenar inmediatamente si nota los siguientes síntomas: dolor / opresión en el pecho, latidos irregulares del corazón, falta de aliento extrema, signos de mareo, vértigo o náusea. Si usted nota cualquiera de estos síntomas, debe consultar a un médico antes de continuar el ejercicio.
• Este dispositivo no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales deficientes o con falta de experiencia y/o conocimientos, a menos que estén supervisados o hayan recibido instrucciones por una persona responsable de su seguridad. Los niños deben ser supervisados para asegurarse de que no juegan con el dispositivo.
• Antes de cada entrenamiento, asegúrese de que todos los tornillos y sujetadores estén bien apretados.
• La seguridad del dispositivo sólo se puede garantizar si se realiza un mantenimiento regular y se comprueba si hay daños o desgaste.
• Utilice el aparato únicamente según las instrucciones. Si descubre algún componente defectuoso durante el montaje o la inspección, o si nota algún ruido inusual en el dispositivo durante el entrenamiento, detenga el entrenamiento inmediatamente. No vuelva a utilizar el dispositivo hasta que el problema haya sido identificado y resuelto.

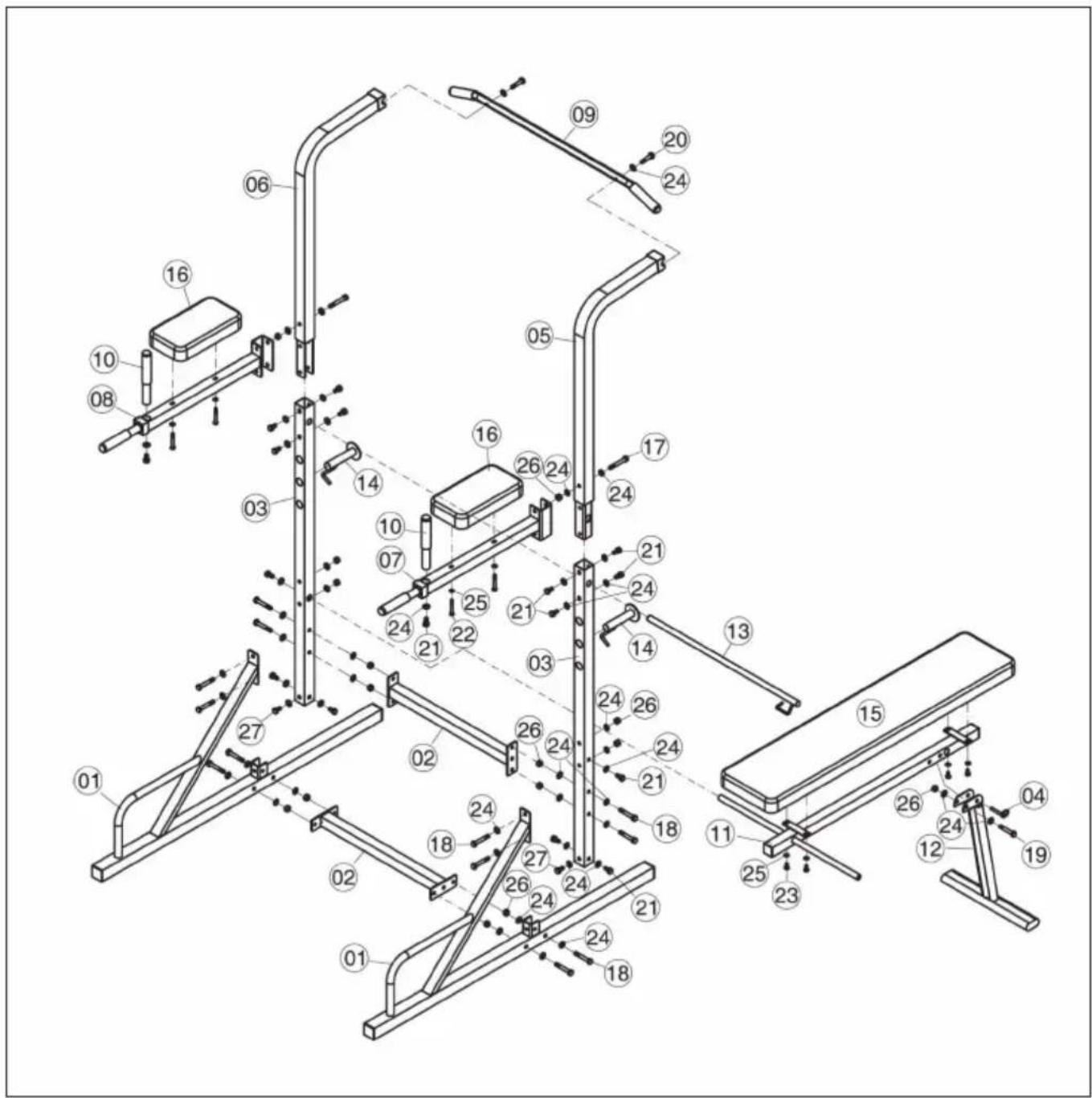

Núm	Descripción Pza Núm	Descripción Pza
1 Pies 2 15 Acolchado 1
2 Tubo de conexión 2 16 Acolchado para codos 2
3	Tubo de superior inferior	2	17	Perno hexagonal M10x70
4	Clavija	1	18	Perno hexagonal M10x65
5	Tubo superior izquierdo	1	19	Perno hexagonal M10x60
6	Tubo superior derecho	1	20	Perno hexagonal M10x40
7	Soporte del codo izquierdo	1	21	Perno hexagonal M10x20
8	Soporte del codo derecho	1	22	Perno hexagonal M8x55
9	Barra de dominada	1	23	Perno hexagonal M8x20
10 Mango 2 24 Arandela ∅10 50
11 Sujeción de banco	1 25 Arandela ∅8 8
12	Soporte de banco	1	26	Tuerca de mariposa de plástico
13	Tubo de ajuste trasero	1	27	Perno hexagonal M10x15
14	Tubo de soporte de pesos	2

MONTAJE

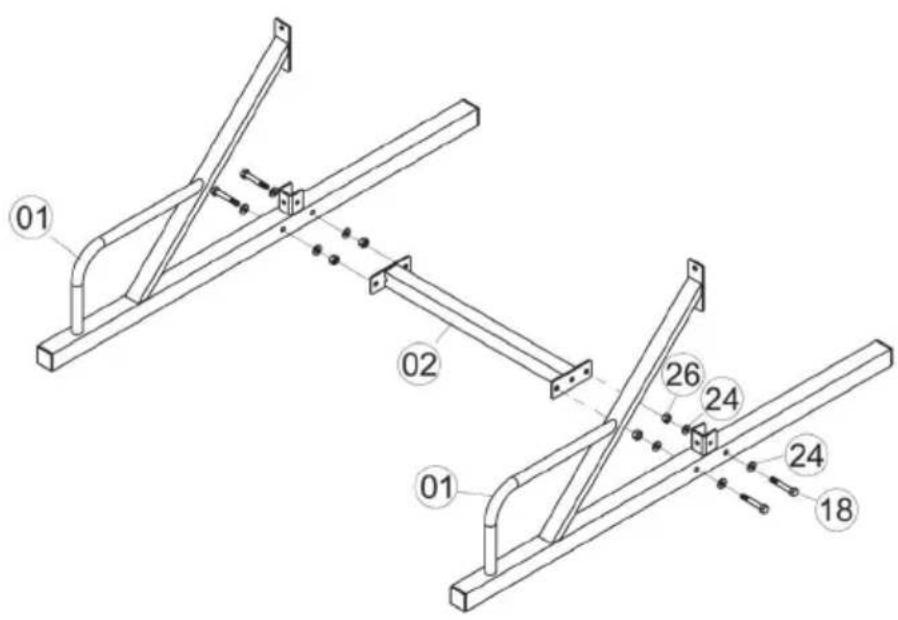

1

01 02 01 26 24 24 18

Conecte los tubos de soporte (1) al tubo de conexión (2). Utilice los pernos hexagonales M10x65 (18), las arandelas ∅10 (24) y las tuercas de plástico (26).

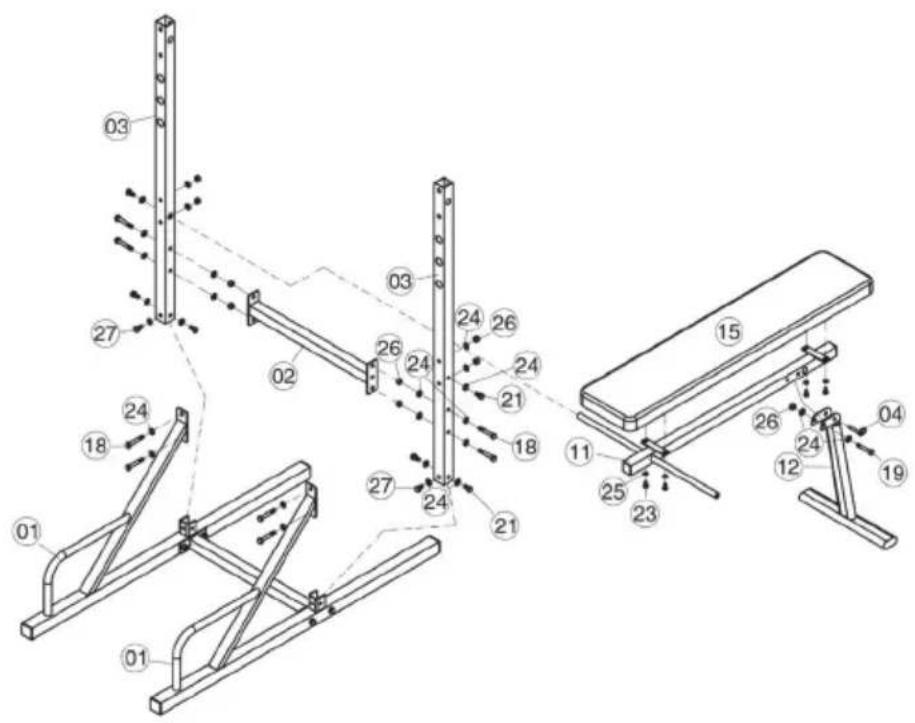

2

• Fije la sujeción de banco (12) al soporte de banco (11). Utilice la clavija (4), el tornillo M10x60 (19), una arandela de ∅10 (24) y una tuerca de plástico (26).
• A continuación, fije el soporte del asiento al otro lado del tubo de soporte inferior (3). Utilice tornillos M10x20 (21) y arandelas de ∅10.
• Fije los tubos inferiores del soporte (3) a los pies (1) - atornille con tornillos M10x20 (21), tornillos M10x15 (27) y arandelas de ∅10 cada uno.
• Atornille el segundo tubo de conexión (2) a los tubos inferiores del soporte (3). Utilice los tornillos M10x65 (18), las arandelas ∅10 (24) y las tuercas de plástico (26).
• Sujete el acolchado (15) al soporte del banco (11). Atornille con tornillos M8x20 (23) y arandelas ∅8 (25).

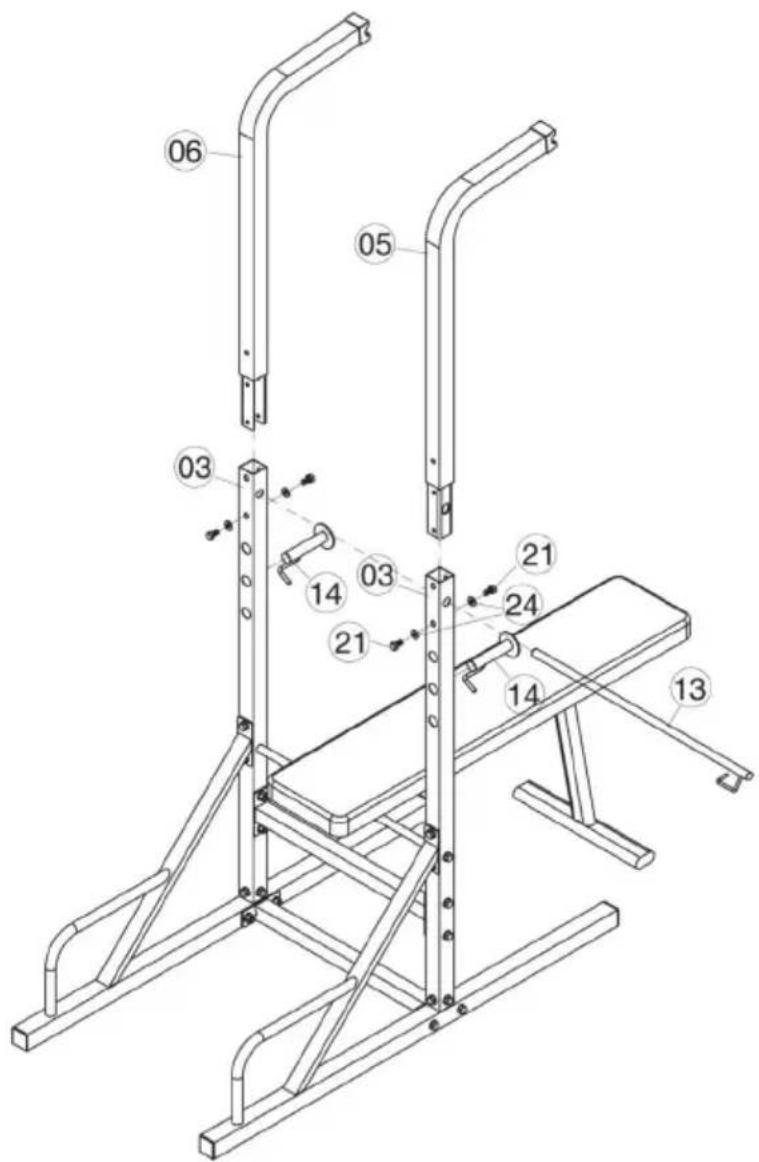

3

- Sujete el tubo de soporte izquierdo (5) con el tornillo hexagonal M10*20 (21) y la arandela ∅10 (24) al tubo de soporte inferior (03).

- Fije el tubo de soporte derecho (6) al tubo de soporte inferior (03) con el tornillo hexagonal M10*20 (21) y las arandelas ∅10 (24).

- Conecte el tubo ajustable (13) al tubo de soporte inferior (3).

- Conecte el tubo de soporte de peso (14) al tubo de soporte inferior (3).

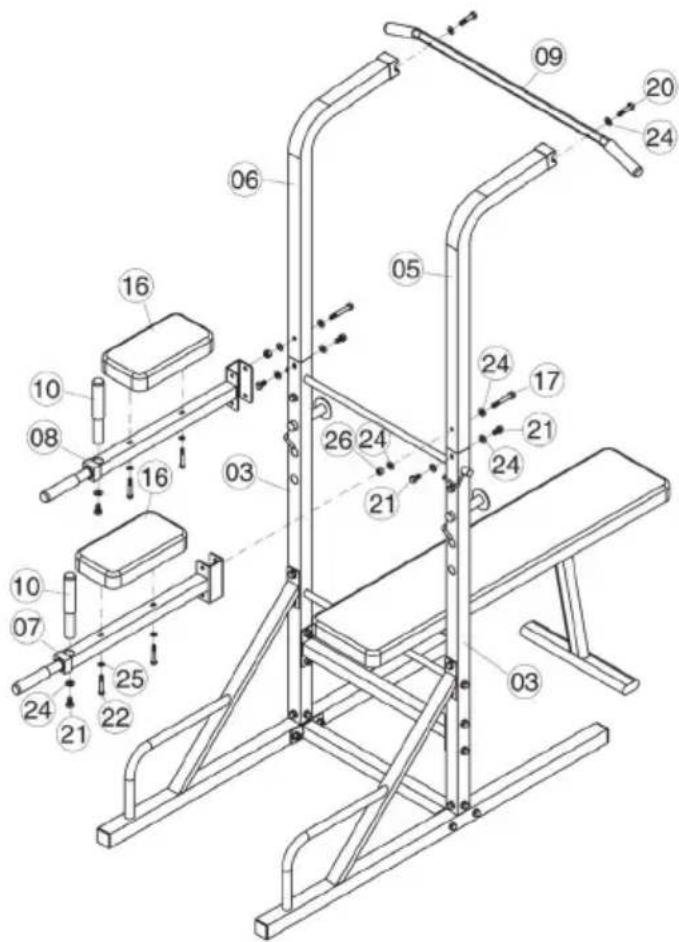

4

• Atornille la barra de dominada (9) en las ranuras de la parte superior. Utilice los tornillos M10x40 (20) y las arandelas de ∅10mm (24).
• Fije los soportes de los codos a las conexiones entre los tubos de soporte inferiores y superiores como se muestra en la ilustración. Utilice los tornillos M10x70 en combinación con arandelas de ∅10mm (24) y asegure con tuercas de plástico (26). Sujete los tubos de soporte (28) para los codos (7/8) a los tubos verticales (3). Atornille con tornillos hexagonales M10x65 (18), M10x60 (19), arandelas de ∅10mm y tuercas M10 (26).
• Sujete las asas (10) a los soportes para codos (7/8) y asegúrelas con tornillos M10x20 (21) y arandelas de ∅10mm.
• A continuación, fije las alcochados para los codos (16) a los soportes para codos (7/8) y fijelos con tornillos M8x55 (22) y arandelas de ∅8 mm (25).
