MANUALE UTENTE Artemis icon

Microfono a condensatore da studio a diaframma largo

ENGLISH

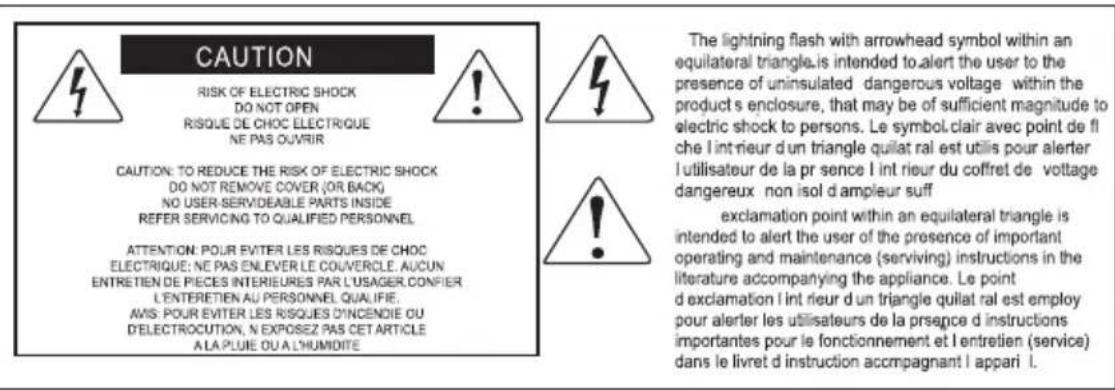

ATTENZIONE: per ridurre il rischio di incendio o di scariche elettriche, non esponete quello apparecchio a pioggia o umidità. Per ridurre il pericolo di scariche elettriche evitate di rimuoverneil coperchio o il pannello posteriore. Non esistono all'interno dell'apparecchio parti la cui regolazione è a cura dell'utente. Per eventuale assistenza, fate riferimento esclusivamente a personale qualificato. Il fulmine con la punta a freccia all'interno di un triangolo equilatero avvisa l'utente della presenza di "tensioni pericolose" non isolate all'interno dell'apparecchio, tali da costituire un possibile rischio discariche elettriche dannose per le persona. Il punto esclamativo all'interno di un triangolo equilatero avvisa l'utente della presenza di importanti istruzioni di manutenzione (assistenza) nella documentazione che accompaniesna il prodotto.

Important Istruzioni di Sicurezza

1. Prima di usare l'apparecchio, vi preghiamo di leggerne per intero le istruzioni.
2. Conservate tali istruzioni per una eventuale consulazione futura.
3. Vi preghiamo di rispetto delle le istruzioni di sicurezza.
4. Seguite tutte le istruzioni del costruttore.
5. Non usate quello apparecchio vicino ad acqua o umidità.
6. Pulite l'apparecchio esclusivamente con un panno asciutto.
7. Evitate di ostruire una qualiasi delle aperture di ventilazione. Posizionatelo seguendo le istruzioni del costruttore.
8. Non posizionatelo vicino a sorgenti di calorie come radiatori, scambiatori di calorie, forn o altri appearecchi (amplificatori compresi) in grado di generare calorie.
9. Non disattivate la protezione di sicurezza costituita alla spina polarizzata o dotata di collegamento a terra. Una spina polarizzata è dotata di due spinotti, uno più piccolo ed uno più grande. Una spina dotata di collegamento a terra è dotata di due spinotti più un terzo spinotto di collegamento a terra. Questo terzo spinotto, eventualmenteanche più grande, viene fornito per la vostra sicurezza. Se la spina fornita in dotazione non si adatta alla vostra presa, consultate un elettricista per la sostituzione della presa obsoleta.
10. Proteggete il cavo di alimentazione in modo che non sia possibile camminarci sopra né piegarlo, con particolare attenzione alle prese, ai puniti di collegamento e al punto in cui esce dall'apparecchio.
11. Staccate l'apparecchio alla alimentazione in caso di temporali o tempeste o se non lo usate per un lungo periodo.
12. Per l'assistenza, fate riferimento esclusivamente a personale qualificato. É necessaria l'assistenza se l'apparecchio ha subito un qualsiasi tipo di danno, come danni al cavo o alla spina di alimentazione, nel caso in cui sia stato versato del liquido o siano caduti oggetti al suo interno, sia stato esposto a pioggia o umidità, non funzioni correttamente o sua stato fatto cadere.

日本語

Registernelvostroaccountil prodotto ICONProAudioacquistato. 37

38

Uso dell'Apollo/Artemis 39

Alimentazione dell'Apollo/Artemis 39

Regolazione del livello del segnale 39

Posizionamento del microfono 39-40

P-Popping 40

Montaggio dell'Apollo/Artemis 40

Dati tecnici 41

Revisione 42

ENGLISH

Introduction

La ringraziamo per aver scelto ICON Legend serie Apollo/Artemis grande studio-diaframma del microfono a condensatore Siamo sicuri che questo dispositivo le fornirà excellenti prestazioni per molti anni, ma nel caso in cui non sia Completely soddisfatto del Suo acquisto ce lo segnali efaremo tutto il possibile per soddisfare le Sue esigenze.

Le pagine che seguono elencano, in dettaglio, le caratteristiche dell'Apollo/Artemis, istruzioni dettagliate per l'installazione ed uso,或者其他 spiegazioni esaurienti.

Registrar are il prodotto sul nostro site web al seguente link www.ironproaudio.com/ registration:

In allegato troverà inoltre una cartolina di garanzia - si prega di compilarla ed inviarla per posta per poter ricevere supporto tecnico on-line dal site www.ionproaudio.com. e ricevere informazioni aggiornate relative a questo ed altri prodotti ICON in futuro. Come per altri dispositivi elettronici, consigliamo vivamente di conservare l'imballaggio originale. Nel'improbabile caso che il prodotto dovesse essere restituito per una revisione, sare necessario utilizzato l'imballaggio originale (o un altro equivalente).

Con una cura adeguata il Suo Apollo/Artemis funzionera perfettamente per tantissimi anni. Si consiglia di scrivere il numero di serie nell'apposto spazio qui sotto per riferimenti futuri.

Registrarnelvostroaccountil prodotto ICONPro Audioacquistato.

1. Verificare il numero seriale deldispositivo

Visitare la pagina http://iconproaudio.com/registration o fare la scansione del segunte codice QR

Inserire il numero seriale del dispositivo e le altre informazioni richieste alla schermata. FareLogic su "Submit".

Comparirà un messaggio in pop-up con le informazioni relative al dispositivo come il nome del modello e il numero seriale. Fare cli su "Register this device to my account". Qualora non si visualizzi alcun messaggio, contattare la nostra assistenza post-vendita.

2. Accedere al proprio account personale se l'utente è più registrato. In caso di primo accesso, occorrera registrarsi.

Utente gi? registrato: Accedere alla propria pagina personale inserendo username e password.

Utente non registrato: Fare cli su"Sign Up" e completare con i propri di.

3. Scaricare tutti i materialiutili

Nella presente pagina verranno visualizzati tutti i dispositivi registrati nel proprio account. Ciascun prodotto verrà elencato insieme ai file disponibili come driver, firmware, manuale utente in diverse lingue, software bundle e altri materiali da scaricare. Assicurarsi di aver scaricato i file necessari come i driver prima diprocedere all'installazione del dispositivo.

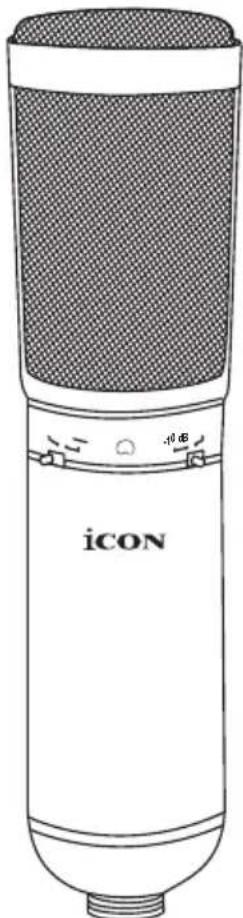

Caratteristiche

• Microfono a condensatore a diaframma largo professionale per una qualità audioenza limiti
• Ideale come microfono principale e di supporto per le più disparate situazioni di registrazione
• Schema cardioide per eccellente separazione della sorgente audio e resistenza al feedback
• Trasduttore di pressione grado con capsula antishock montata
  Canti perfetti e strumenti acustici
• Funzionamento con alimentazione fantasma a 36-52 V esterna
• Supporto sospensione resistente schermo e valigetta di legno inclusi
• Struttura ultra residente con corpo pressofuso in metallo
• Componenti di elevata qualità e struttura dall'eccezionale resistenza assicurano una lunga durata.

Uso dell'Apollo/Artemis

Alimentazione dell'Apollo/Artemis

L'Apollo/Artemis è un microfono a condensatore a diaframma largo e quindi, per funzionare, ha bisogno di essere collegato a un'alimentazione fantasma.

L'alimentazione fantasma è standard sulla maggior parte dei Mixer di buona qualità, sui preamplificatori esterni e sui registratori a disco rigido. Se necessario, più ndere l'alimentazione direttamente dal cavo microfonico, quando lo si collega ad un Mixer o a un qualsiasi altro ingresso microfonico dotato di alimentazione fantasma. L'alimentazione esce dall'INGRESSO del microfono, procedendo paralleamente al segnale audio. Per attivare l'alimentazione fantasma, la maggior parte dei mixer dispone di un apposto interrottore, per cui controllate che sia stata attivata.

Regolazione del livello del segnale

Quando collegate l'Apollo/Artemis all'ingresso di un mixer o di un registratore, accertate vi che si tratti di un ingresso a livello microfonico. Assicurattevi inoltre che l'alimentazione fantasma sia stata attivata, come illustrato nel precedente paragrafo "Alimentazione dell'Apollo/Artemis". La maggior parte dei mixer e dei registratori di qualità ragionevole dispongono di ingressi microfonici con un controllo a trimmer (di solito chiamato Trim o Gain - Guadagno). Lo scopo di questo controllo è di ottimizzare la quantità di buon segnale rispetto a qualsiasi rumore associato all'elettronica del mixer. Un buon trimmer di preamplificatore microfonico devese sere dotato di un LED di PICCO o di CLIP. Per ottenere un buon livello per il microfono, mettete l'Apollo/Artemis di fronte alla sorgente sonora desiderata ed alzate lentamente il trimmer di controllo sul canale fino a vedere accendersi il LED di PICCO. A quel punto abbassatelo fino al livello in cui il LED non si accende più. Nella maggior parte dei mixer, la regolazione ideale è quella per cui il controllo di trimmer è il più alto possibile prima che si accenda il LED di CLIP.

Posizionamento del microfono

Per ottener la massima qualità sonora, bisogna porre grande attenzione a dove si posizione l'Apollo/Artemis e a come lo si mette rispetto allo strumento o alla voce da riprendere. Tutti i microfoni, specialmente i microfoni unidirezionali o cardioidi esibiscono un fenomeno chiamato "effetto di prossimità". In termini davvero semplici, l'effetto di prossimità è il risultato del cambiamento della risposta in frequenza del microfono in base alla distance della sua capsula rispetto alla sorgente sonora. Quando si punta un microfono cardioide direttamente verso la sorgente sonora (in asse), si ottiene la miglior risposta in frequenza e, quando si comincia a punto in una direzione leggermente diversa (fuori asse), si nota che la risposta in alta frequenza diminuisce e che il suono del microfono diventa via via con più bassi.

Per la maggior parte delle applicazioni per la voce, sare preferibile posizionare il microfono direttamente di fronte all'artista. Questo è validoanche per la ripresa degli strumenti. Tuttavia anche modificando leggermente l'angolo della capsula rispetto alla sorgente sonora, è possibile ottenerere effetti di equalizzazione piuttosto sorrendenti. É una tecnia davvero utile che permette di catturare il suono ottimale da batterie, chitarre acustiche, pianoforti ed altri strumenti, sul palco o in ambienti dal vivo. Per ottenerere bei suoni, I'esperienza e gli esperimenti sono i migliorari maestri, per cui datevi da fare!

P-Popping

Il "P-Popping" è quel noioso rumore di "pop" che si ottiene quando il diaframma del microfono riceve un getto d'aria da qualcuno che pronunciation parole che comprendono la lettera "P". è possibile risolverve il problema in diversi modi; uno di questi è l'uso di un filtrro esterno anti-pop. Alcuni ingegneri famosi si sono affidavit ad una vecchia calza in nylon installata su di una gruccia di metallo ripiegata, un sistema che in effetti lavora piuttosto bene. Per una soluzione più pulita, provare il filtrro anti-pop ICON PF-01. Poteteanche provare a posizionare il microfono leggermente fuori asse (angolandolo leggermente) rispetto al cantante. Spesso, potete risolverve il problema in quello modo alla l'uso di un filtrro anti-pop esterno.

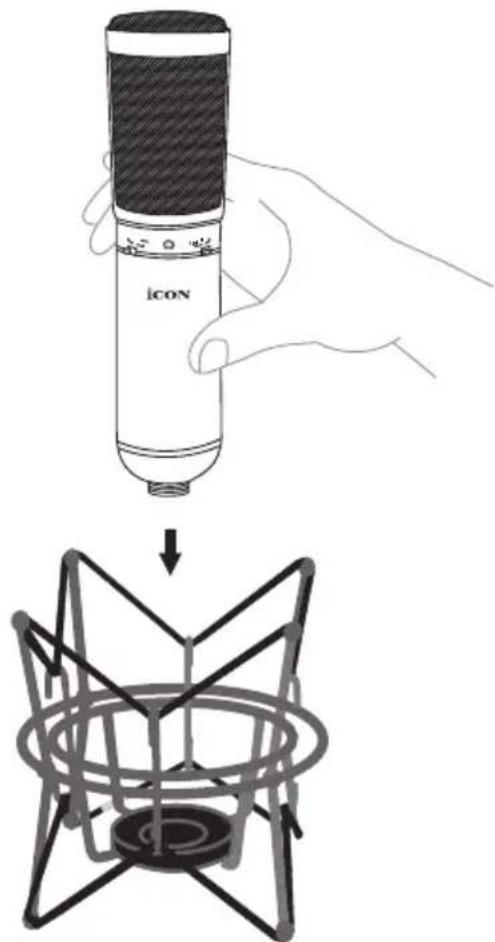

Montaggio dell'Apollo/Artemis

Montare l'Apollo/Artemis nel supporto a sospensione in dotazione come illustrato nelle immagini seguenti.

Dati tecnici

Se il Suo "Apostace/Ataeinievisione, seguire le seguenti istruzioni.

Controllare il nostro centro assistenza online a

http://support iconproaudio.com/hc/en-us, per informazioni, formazione e download

come

1. FAQ
2. Download
3. Maggiori informazioni
4. Forum

Molto spesso si troveranno soluzioni su queste pagine. Se non si trova una soluzione, create un ticket di assistenza nel loro ACS (Assistenza Clienti Automatica) online al link seguente, e il loro team di assistenza tecnica prester?assistenza appena possibile.Navigare a http://support.iconproaudio.com/hc/en-us e quindi inviare un ticket o fareblick su "Submit a ticket" nella necessit?di registrarsi. Non appena hai inviato una richiesta di ticket, il loro team di assistenza ti assister?nella risoluzione del problema con il proprio dispositivo ICON ProAudio quando prima

Inviate i prodotti difettosi per assistenza:

1. Assicurarsi che il problema non sia dovuto ad errori da parte dell'operaatore o dispositivi di sistemi esterni.
2. Tenere con s?questo Manuale del Propietario. Non ?necessario che arrivagni il dispositivo per la riparazione.
3. Imballare il disposativo nell'imballaggio originale, compresi il cartone terminale e la scatola. Questo ?molto importante. Se ha perso l'imballaggio assicurarsi che il disposativo sia imballato in modo idoneo. ICON non è responsable per danni che si possono verificare con l'uso di imballaggi non di fabbrica.
4. Spedire al centro servizio technique di ICON o centro servizi locale autorizzato. É possible trovare i nostri centri assistenza e i punti di assistenza del distributore al link seguente:
