MANUALE UTENTE VariCook Single Klarstein

Piano cottura a induzione

10012195

COOKINGCO KINGCOOKIN KINGCOOKIN COOKINGCO KINGCOOKIN KINGCOOKIN KINGCOOKIN

KLARSTEIN

www.klarstein.com

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 62

Note sull'utilizzo e sulla manutenzione 63

Funzionamento 65

Descrizione del prodotto 66

Messa in funzione e utilizzo 67

Pulizia e manutenzione 69

Ricerca e correzione degli errori 70

Smaltimento 71

Scheda informativa del prodotto 72

Avviso di smaltimento 73

Produttore e importatore (UK) 73

DATI TECNICI

Numero articolo 10012195
Alimentazione 220-240 V ~ 50-60 Hz
Potenza 2000 W

AVVERTENZE DI SICUREZZA

Pericolo di scosse elettriche

• Staccare la spina dalla presa prima di effettuare la riparazione o la manutenzione.
• La connessione a un impianto di messa a terra è obbligatoria e necessaria.
• Le modifi che al sistema di cablaggio elettrico devono essere eseguite esclusivamente da un elettricista qualifi cato.
• La mancata osservanza delle istruzioni può provocare scosse elettriche o morte.

ATTENZIONE

Pericolo di infortuni! I bordi del piano cottura sono affi lati. Prestare la massima attenzione per evitare il pericolo di infortuni.

Avvertenze generali di sicurezza

• Leggere attentamente questo manuale prima di installare e / o di utilizzare il dispositivo.
  • Non posizionare mai materiali o prodotti infi ammabili sul piano cottura.
• Consegnare il manuale alla persona che installa il dispositivo in quanto ciò potrebbe far risparmiare i costi di installazione.
• Questo dispositivo deve essere installato in conformità con le istruzioni di questo manuale per evitare danni a cose e persone.
• Questo dispositivo deve essere installato e collegato a terra da un tecnico qualifi cato.
• Questo dispositivo deve essere collegato a un circuito dotato di un interruttore di isolamento che consente la disconnessione completa dall'alimentazione elettrica.
• L'installazione errata del dispositivo comporta la perdita della garanzia.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fi siche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Il dispositivo non è un giocattolo. La pulizia e la manutenzione del piano cottura non devono mai essere eseguite dai bambini senza essere sorvegliati.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio clienti o da un tecnico qualifi cato per evitare danni alle cose e / o alle persone.

• Per ridurre il rischio di scosse elettriche, spegnere immediatamente il dispositivo se la superfi cie (superfi cie del piano cottura in vetroceramica o materiale simile che protegge le parti conduttrici) presenta delle crepe.

• Non posizionare sul piano cottura oggetti metallici, come coltelli, forchette, cucchiai e pentole, poiché potrebbero surriscaldarsi.
  • Non utilizzare un pulitore a vapore per pulire il piano cottura.
• Il dispositivo non deve essere utilizzato con un timer esterno o con un telecomando separato.
• Non lasciare il dispositivo incustodito durante l'uso. Anche in caso di un breve utilizzo, il dispositivo deve essere sorvegliato in modo permanente.
• Non lasciare mai il dispositivo incustodito durante l'uso in particolar modo in caso di cottura con olio o grasso poiché ciò può comportare il pericolo di incendio. Non tentare mai di spegnere il fuoco con acqua! Spegnere il dispositivo e coprire le fi amme con una coperta antifi amma o con un coperchio.

AVVERTENZA

Pericolo di incendio! Non posizionare oggetti sul piano cottura ad induzione ad eccezione di pentole e padelle.

NOTE SULL' UTILIZZO E SULLA MANUTENZIONE

Pericolo di scosse elettriche

• Non utilizzare mai un piano cottura rotto o con crepe. Se il piano cottura dovesse rompersi, spegnere immediatamente il dispositivo, staccare il cavo di alimentazione dalla presa di corrente e contattare un tecnico qualifi cato.
• Prima della pulizia e della manutenzione, spegnere il piano cottura a induzione e staccare il cavo di alimentazione.
• La mancata osservanza delle istruzioni può provocare il pericolo di scosse elettriche o la morte.

Rischi per la salute

• Questo dispositivo è conforme agli standard per la sicurezza elettromagnetica.
• Le persone con pacemaker o altri impianti elettrici (come ad esempio le pompe per insulina) devono rivolgersi al proprio medico o al produttore dell'impianto prima di utilizzare il dispositivo per assicurarsi che i loro impianti non interferiscano con il campo elettromagnetico del piano cottura.
• La mancata osservanza delle istruzioni può provocare la morte.

ATTENZIONE

Pericolo di ustioni! Durante l'uso i componenti accessibili all'utente diventano molto caldi e possono causare ustioni. Prestare attenzione che nessuna parte del corpo, indumenti o altri materiali, ad eccezione degli utensili da cucina, non vengano a contatto con la piastra fi no a quando questa non si è completamente raffreddata.

• Tenere i bambini lontano dal piano cottura a induzione.
• Le impugnature della pentola possono diventare molto calde durante l'uso: non toccarle. Assicurarsi inoltre che le impugnature non si trovino direttamente sopra la piastra accesa e che siano fuori dalla portata dei bambini.
• La mancata osservanza delle istruzioni può provocare ustioni e scottature.

AVVERTENZA

Pericolo di infortuni! Prestare attenzione alla lama affi lata del raschietto del piano cottura quando si rimuove il coperchio di sicurezza. Prestare la massima attenzione durante l'uso. Conservare sempre il raschietto del piano cottura con il coperchio di sicurezza inserito e tenerlo fuori dalla portata dei bambini. La mancata osservanza delle istruzioni può provocare infortuni e tagli.

Avvertenze di sicurezza generali

• Non lasciare mai il dispositivo incustodito durante l'uso. Tenere presente che cuocere gli alimenti a lungo può comportare la formazione di fumo e che gli schizzi di grasso potrebbero incendiarsi.
• Non utilizzare mai il dispositivo come superfi cie di lavoro e non poggiare oggetti su di esso.
  • Non lasciare mai oggetti o altri utensili sul dispositivo.
• Non posizionare oggetti magnetizzabili (come carte di credito, schede di memoria) o dispositivi elettronici (ad es. computer, lettori MP3) vicino al dispositivo, poiché potrebbero essere infl uenzati dal campo elettromagnetico.
  • Non utilizzare mai il dispositivo per riscaldarsi o come riscaldamento per la stanza.
• Spegnere le piastre e il piano cottura dopo l'uso come descritto in questo manuale (ad esempio, utilizzando i comandi touch). Non fare affi damento sulla funzione di rilevamento della pentola.
• Prestare attenzione che i bambini non giochi con il dispositivo, che non si siedano e non si arrampichino su di esso.

• Per motivi di sicurezza, non conservare oggetti nei pensili sopra il dispositivo. I bambini potrebbero arrampicarsi di nascosto sul dispositivo e infortunarsi seriamente a causa della caduta di oggetti.

• I bambini o le persone con capacità mentali ridotte devono essere istruiti da una persona responsabile della loro sicurezza per quanto riguarda l'uso del dispositivo per essere certi che utilizzino il dispositivo senza mettere in pericolo se stessi o gli altri.

• Non riparare o sostituire nessuno dei componenti del dispositivo, a meno che ciò non sia esplicitamente menzionato nel presente manuale. Tutti gli altri lavori di riparazione e di manutenzione devono essere effettuati da un elettricista qualificato.
• Non far cadere oggetti pesanti sul piano cottura e non poggiare oggetti pesanti su di esso.
  • Non appoggiarsi sul piano cottura.
• Non utilizzare pentole con angoli appuntiti. Inoltre sollevare sempre la pentola per evitare di graffiare il piano cottura.
• Non usare spazzole metalliche o detergenti aggressivi per evitare di graffiare il piano cottura.
• Questo dispositivo è per un uso in ambienti domestici e simili, come ad esempio le cucine per il personale di negozi, uffici e di altri ambienti di lavoro e per gli ospiti di hotel, motel e bed & breakfast.
• Non toccare mai le piastre a mani nude durante l'uso.
• I bambini di età inferiore a 8 anni non devono avvicinarsi al dispositivo.

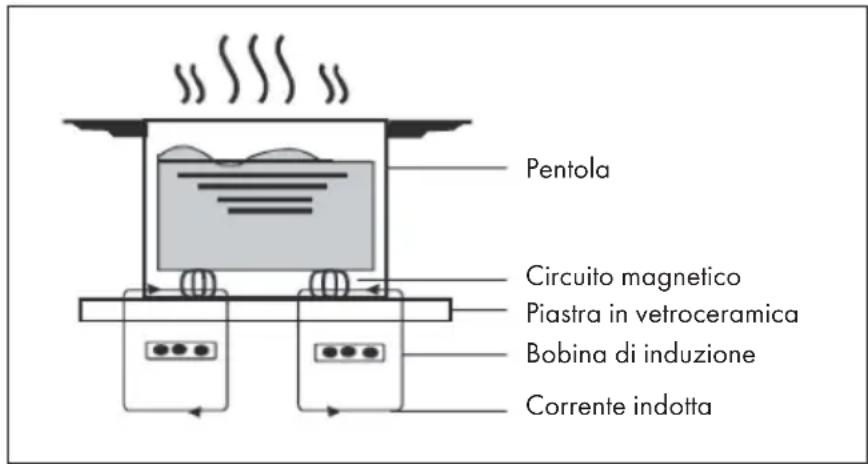

FUNZIONAMENTO

La cottura a induzione è una tecnologia di cottura avanzata, efficiente ed economica. Funziona grazie a oscillazioni elettromagnetiche e trasferisce il calore direttamente alla pentola anziché riscaldarla indirettamente tramite la superficie in vetro. Il vetro diventa caldo perché la pentola lo riscalda.

Pentola Circuito magnetico Piastra in vetroceramica Bobina di induzione Corrente indotta

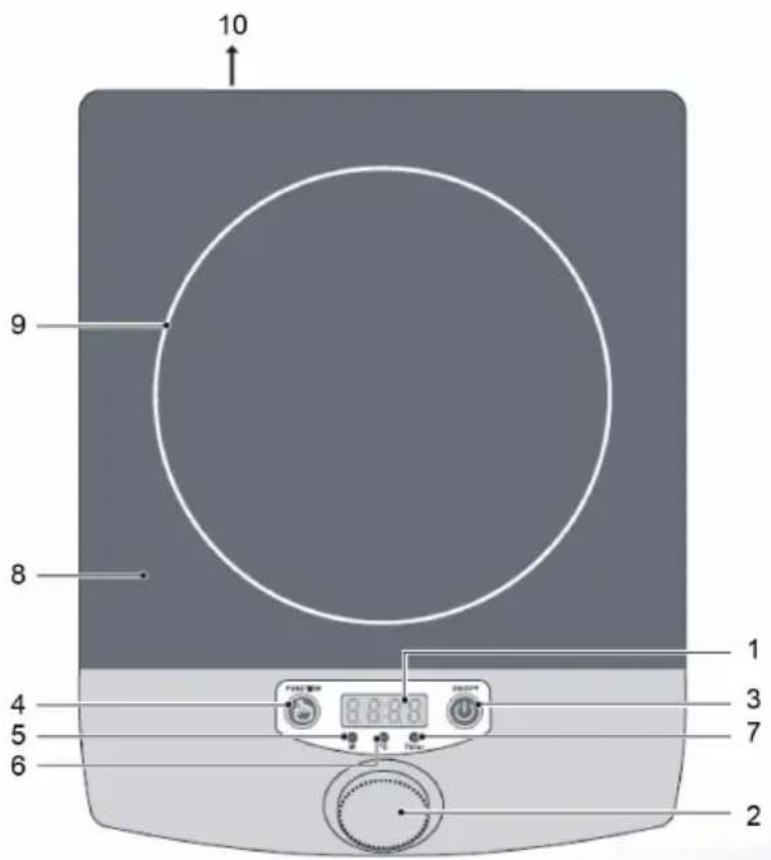

DESCRIZIONE DEL PRODOTTO

10 9 8 4 5 6 1 3 7 2

1 Display 6 Indicazione della temperatura
2 Manopola di regolazione 7 Indicazione	del timer
3 Tasto ON/OFF e indicazione di funzionamento	8 Pannello in ceramica
4 Tasto funzioni 9 Fornello
5 Indicazione di potenza 10 Aperture di ventilazione

MESSA IN FUNZIONE E UTILIZZO

Il fornello a induzione è un dispositivo che utilizza calore induttivo per la preparazione di alimenti.

Istruzioni per l'utilizzo

1. Inserire la spina nella presa di corrente. Viene emesso un segnale acustico e il display lampeggia una volta. L'indicazione ON/OFF comincia a lampeggiare. Il dispositivo è in modalità standby.
2. Posizionare pentola o padella al centro del fornello.
3. Premere il tasto ON/OFF per accendere il dispositivo. L'indicazione ON/OFF ora rimane accesa. Il display mostra "----".
4. Impostare sempre il fornello in base alle necessità di preparazione.
5. Dopo l'utilizzo del dispositivo, premere il tasto ON/OFF, in modo che passi in modalità standby. L'indicazione ON/OFF comincia a lampeggiare.
6. Staccare la spina dalla presa di corrente.
7. Lasciare raffreddare completamente il dispositivo.

Impostare la potenza

• Premere il tasto funzioni fino a quando si accende l'indicazione della potenza. Viene indicato il valore "1600".
• Per aumentare la potenza, ruotare la manopola di regolazione in senso orario.
• Per diminuire la potenza, ruotare la manopola di regolazione in senso antiorario.
• Sono disponibili 8 livelli di potenza da 300 W a 2000 W.

Impostare la temperatura

• Premere il tasto funzioni fino a quando si accende l'indicazione della temperatura. Viene indicato il valore "200".
• Per aumentare la temperatura, ruotare la manopola di regolazione in senso orario.
• Per diminuire la temperatura, ruotare la manopola di regolazione in senso antiorario.
• Sono disponibili 8 livelli di temperatura da 60^ a 200^ .

Impostare la funzione timer

• Premere il tasto funzioni fino a quando si accende l'indicazione del timer. Viene indicato il valore "00:00".
• Per impostare l'ora, ruotare la manopola di regolazione in senso orario.
• Per impostare i minuti (in intervalli di 1 minuto), ruotare la manopola di regolazione in senso antiorario.
  • Il timer può essere impostato tra 00:00 e 02:59.
• Una volta impostato il timer, attendere che l'indicazione smetta di lampeggiare.
• Una volta scaduto il tempo impostato, viene emesso un segnale acustico e il dispositivo passa automaticamente in modalità standby.

Interrompere la funzione timer

• Premere il tasto ON/OFF per passare in modalità standby. L'indicazione del timer si spegne.
• Tenere premuto il tasto funzioni per riprendere il funzionamento con temperatura e potenza impostate. L'indicazione del timer si spegnerà.

Scegliere pentole e padelle

• Pentole e padelle piatte in acciaio, ghisa, ghisa smaltata, acciaio inox con un fondo del diametro tra 12 cm e 26 cm.
• Si prega di utilizzare solo pentole e padelle adatte e di sforzarsi di non utilizzare altre tipologie (in particolare nessun contenitore con sensore di pressione).

Pentola in acciaio inox	Padella in ghisa	Padella in acciaio inox magnetico	Padella in ghisa magnetica	Padella per saltare in ghisa

Pentole e padelle devono soddisfare i seguenti requisiti:

• La padella/pentola deve essere adatta a fornelli a induzione.
• La padella/pentola deve essere testata prima dell'utilizzo, per vedere se si verificano eventi inattesi.
• La padella/pentola deve avere un coperchio con aperture di ventilazione.

PULIZIA E MANUTENZIONE

1. Prima di procedere con la pulizia, staccare la spina dalla presa di corrente. Pulire le superfici solo quando il dispositivo si è raffreddato.
2. Pannello in vetro, pannello di controllo e alloggiamento: per sporco leggero utilizzare un panno morbido. Per sporco ostinato come depositi di grasso ecc., utilizzare un panno pulito e morbido con detergente neutro per piatti.
3. La ventola di raffreddamento del dispositivo attira polvere e sporco durante il funzionamento. Si prega di pulirla regolarmente con una spazzola o un bastoncino d'ovatta.
4. Non lavare direttamente il dispositivo con acqua, in modo da evitare danni a cose o persone.
5. Per garantire le prestazioni del dispositivo, prima dell'utilizzo controllare che la spina sia collegata correttamente alla presa di corrente.
6. Non staccare la spina dalla presa di corrente se il dispositivo è acceso. Per prolungare la vita utile del dispositivo, premere il tasto ON/OFF prima di staccare la spina.
7. Staccare la spina dalla presa di corrente, solo quando la ventola di raffreddamento si è spenta e il dispositivo è completamente raffreddato.
8. Staccare la spina dalla presa di corrente e riporre il dispositivo in un luogo asciutto e sicuro, se non viene utilizzato per lunghi periodi.
9. Alcuni modelli sono dotati di protezione contro le blatte. Se necessario, è possibile utilizzare ad es. palline antitarmiche per tenere lontano le blatte.

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibili cause	Soluzione
Il dispositivo non reagisce, sebbene la spina sia collegata alla presa di corrente e il tasto ON/OFF sia stato premuto.	Manca la corrente. Utilizzare	il dispositivo non appena è tornata la corrente.
	Il fusibile è saltato. Ricercare	attentamente la causa. Se il problema non può essere risolto, si prega di rivolgersi per manutenzione e riparazione al servizio di assistenza ai clienti.
	La spina non è inserita correttamente.
Durante il normale utilizzo, il riscaldamento viene interrotto e viene emesso un segnale acustico.	Vengono utilizzate pentole o padelle non adatte o non c'è nessuna pentola o padella sul fornello.	Utilizzare pentole e padelle adatte per il fornello a induzione.
	La pentola o padella non si trova al centro del fornello.	Posizionare pentola o padella al centro del fornello.
	La pentola o padella viene riscaldata ma rimossa di continuo.	Posizionare pentola o padella nell'area riscaldata.
Non è possibile operare il dispositivo durante il processo di riscaldamento.	La pentola o padella è vuota o la temperatura è regolata su un livello troppo elevato.	Controllare che il dispositivo sia utilizzato in modo corretto.
	I punti di accesso e rilascio dell'aria sono bloccati o si è accumulato sporco.	Rimuovere la causa del blocco. Utilizzare il dispositivo solo quando si è raffreddato.
	Il dispositivo è in funzione da oltre 2 ore senza istruzioni esterne.	Resettare la modalità di cottura o la funzione timer.

Avvisi di errore

E0	Errore del circuito interno Se compaiono gli avvisi di errore E1, E2 e E7, controllare che le pentole e padelle utilizzate siano adatte e accendere nuovamente il dispositivo solo dopo il raffreddamento. Se compaiono gli avvisi E0, E3-E6, contattare il servizio di assistenza clienti per opere di manutenzione e riparazione.
E1	Non ci sono pentole o padelle sul fornello o quelle utilizzate sono incompatibili
E2	Surriscaldamento interno
E3	Sovratensione
E4	Sottotensione
E5	Il circuito del sensore della piastra superiore è aperto/cortocircuito
E6	Il circuito del sensore IGBT della piastra è aperto/cortocircuito
E7	La piastra superiore è surriscaldata

Se non è possibile risolvere il problema attraverso le soluzioni sopramenzionate, scollegare immediatamente il dispositivo dalla rete elettrica, prendere nota dell'avviso di errore e contattare il servizio di assistenza clienti per opere di manutenzione e riparazione. Si prega di non cercare di riparare il dispositivo autonomamente, in modo da evitare danni a persone o al dispositivo stesso.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il cassonetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.

SCHEDA INFORMATIVA DEL PRODOTTO

	Simbolo Valore Unità
Numero di riconoscimento del modello	10012195
Tipo di piano cottura	Piano cottura mobile
Numero di zone e/o aree di cottura		1
Tecnologia di riscaldamento (zone di cottura a induzione e aree di cottura, zona di cottura radiante, piastre solide)	Piano di cottura a induzione
Per zone o aree di cottura circolari: il diametro dell'area utile per ogni zona di cottura riscaldata elettricamente, arrotondato sui 5 mm più prossimi	∅ 18,5 cm
Per zone o aree di cottura non circolari: lunghezza e larghezza dell'area utile per ogni zona di cottura riscaldata elettricamente, arrotondato sui 5 mm più prossimi	L A	N/D N/D	cm
Consumo energetico per zona o area di cottura calcolato per kg	EC Piano di cottura elettrico	191,8 Wh/kg
Consumo energetico per il piano cottura calcolato per kg	EC Piano di cottura elettrico	191,8 Wh/kg

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
