Tipo di prodotto	Pompa per usi vari sommergibile
Marca	Vevor
Modello	ZXQ500-B
Alimentazione	230 V ~ 50 Hz
Potenza massima	500 W
Portata massima	500 L/H
Altezza massima di mandata	8 m
Grado di protezione	IPX8
Dimensione di uscita	G1-1/2"
Temperatura massima dell'acqua	35 °C
Fluidi consentiti	Solo acqua pulita (non acque reflue, prodotti chimici o abrasivi)
Usi consigliati	Drenaggio di scantinati, garage, tetti piani; trasferimento di acqua domestica o agricola
Usi vietati	Funzionamento continuo, fontane/stagni, sistemi settici o fognari
Tipo di installazione	Stazionaria (tubo fisso o flessibile); immersa verticalmente
Protezione elettrica richiesta	Presa protetta da interruttore differenziale (GFCI)
Cavo di alimentazione	Spina con conduttore di terra; non utilizzare prolunghe
Manutenzione	Pulire il filtro di ingresso con getto d'acqua; controllare l'interruttore a galleggiante ogni 3 mesi
Pulizia della girante	Smontare la griglia di aspirazione, pulire con acqua pulita; non appoggiare la pompa sulla girante
Sicurezza	Non far funzionare a secco; proteggere dal gelo; evitare fluidi corrosivi
Garanzia e supporto	Assistenza tecnica e certificato di garanzia elettronico su www.vevor.com/support

Domande frequenti - ZXQ500-B Vevor

Qual è la potenza della pompa Vevor ZXQ500-B?

La pompa ha una potenza massima di 500 W.

Qual è la portata massima di questa pompa?

La portata massima è di 500 L/H.

Qual è l'altezza massima di mandata?

L'altezza massima di mandata è di 8 m.

La pompa può funzionare a secco?

No, la pompa non deve funzionare a secco. Deve essere sempre completamente immersa per raffreddarsi ed evitare il surriscaldamento.

Che tipo di fluido posso utilizzare con questa pompa?

Solo acqua pulita, a una temperatura massima di 35 °C. Non utilizzare per acque reflue, liquidi abrasivi o chimici.

Come installare correttamente la pompa?

Posizionare la pompa verticalmente sul fondo del bacino o sospesa per la maniglia. Fissare un tubo di mandata all'uscita G1-1/2" e collegare a una presa protetta da interruttore differenziale (GFCI).

Posso utilizzare una prolunga elettrica?

No, l'uso di una prolunga è vietato per evitare rischi di scossa elettrica.

Come effettuare la manutenzione della pompa?

Scollegare la pompa prima di qualsiasi manutenzione. Pulire regolarmente il filtro di ingresso con getto d'acqua e controllare l'interruttore a galleggiante ogni 3 mesi. Se la girante è sporca, smontare la griglia di aspirazione e pulire con acqua pulita.

Cosa fare se la pompa non si avvia?

Verificare l'alimentazione di rete e assicurarsi che l'interruttore a galleggiante non sia bloccato in posizione bassa. Se il problema persiste, consultare la tabella di risoluzione dei problemi nel manuale.

Dove trovare il supporto tecnico e la garanzia?

Il supporto tecnico e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support.

MANUALE UTENTE ZXQ500-B Vevor

Supporto tecnico e certificato di garanzia

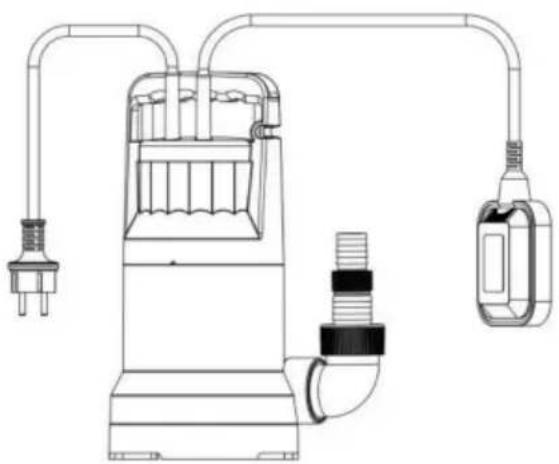

POMPA DI SERVIZIO SOMMERGIBILE ISTRUZIONI

MODELLO: ZXQ1000-B / ZXQ500-B / ZXQ400

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SOMMERGIBILE

POMPA DI SERVIZIO

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

ATTENZIONE

AVVERTIMENTO

1. La pompa dell'acqua deve essere posizionata in posizione verticale: non azionare il dispositivo su un lato.
2. Quando la pompa dell'acqua funziona per lunghi periodi, assicurarsi che sia completamente immersa nell'acqua in modo che possa essere completamente raffreddata - questa è una condizione operativa necessaria per tutte le pompe sommerse.
3. Quando la pompa dell'acqua funziona a un livello dell'acqua basso, assicurarsi che sia utilizzata solo per lavori di breve durata; la pompa dell'acqua non deve funzionare a basso livello dell'acqua per lungo tempo, altrimenti si surriscalda.

SALVA QUESTO MANUALE

AVVERTIMENTO

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa norma può comportare lesioni gravi.

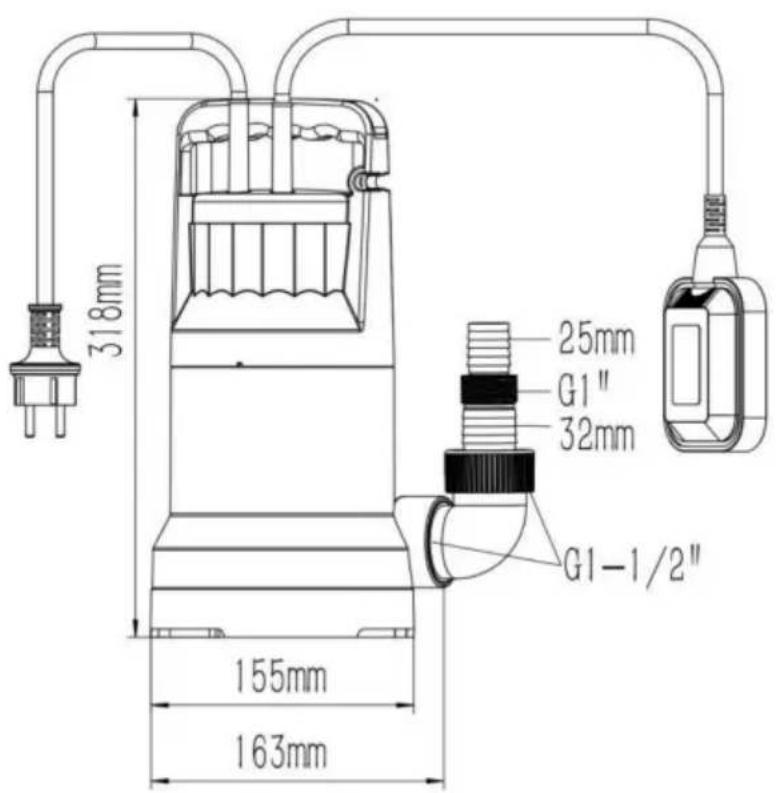

PARAMETRI DI SPECIFICA

Modello	Ingresso	Massimo Energia	Portata massima Sollevamento massimo	Impermeabile Valutazione	Presa misurare
Modello ZXQ1000-B	AC230V50 Hz	700W 15	700 L/H 10 m	IPX8	G1-1/2"
Modello ZXQ500-B	AC230V50 Hz	500W 95	00 litri/ora	8 metri	IPX8
Modello ZXQ400	AC230V50 Hz	320W 60	00 litri/ora	7 metri	IPX8

Prima dell'avvio, tenere presente quanto segue:

La pompa deve essere collegata a una spina protetta da GFCI che è stata installata secondo le normative.

La spina deve avere una tensione di alimentazione di AC230V 50Hz.

ATTENZIONE

Questa pompa è stata valutata per l'uso solo con acqua.

IMPORTANTE! Per la tua sicurezza, prima di avviare la pompa,

far controllare i seguenti elementi da un esperto:

1. Rischio di scossa elettrica: questa pompa è dotata di un conduttore di messa a terra e di una spina di collegamento con messa a terra. Per ridurre il rischio di scosse elettriche, accertarsi che sia collegata solo a una presa elettrica correttamente dotata di messa a terra.
2. Rischio di scossa elettrica: questa pompa non è stata progettata per l'uso in aree piscina.
3. I collegamenti elettrici devono essere protetti dall'umidità.
4. In caso di pericolo di allagamento, i collegamenti elettrici devono essere eseguiti verso un terreno più elevato.
5. La circolazione di fluidi caustici, nonché la circolazione di materiali abrasivi, deve essere evitata a tutti i costi.
6. La pompa deve essere protetta dal gelo.
7. La pompa deve essere protetta dal funzionamento a secco.
8. Anche l'accesso da parte dei bambini deve essere impedito con misure appropriate.
9. Per prevenire la morte per scossa elettrica, la pompa deve essere collegata solo a una presa protetta GFCI.
10. Non utilizzare prolunghe con questo articolo.

11. ATTENZIONE: Il cavo di questo prodotto contiene piombo e/o Di

(2-etil-esil)ftalato (DEHP), prodotti chimici noti allo Stato di

California per causare cancro, malformazioni congenite o altri danni riproduttivi. Lavarsi le mani dopo la manipolazione.

1. Le persone con pacemaker devono consultare il proprio medico prima dell'uso. I campi elettromagnetici in prossimità del pacemaker cardiaco potrebbero causare interferenze o guasti al pacemaker.
2. Le avvertenze, le precauzioni e le istruzioni discusse in questo manuale di istruzioni non possono coprire tutte le possibili condizioni e situazioni che possono verificarsi. L'operatore deve comprendere che il buon senso e l'attenzione sono fattori che non possono essere incorporati in questo prodotto, ma devono essere forniti dall'operatore.

Tipo di fluido

La pompa è progettata per l'uso con acqua con una temperatura massima di 77°F (25°C). Non utilizzare la pompa per altri fluidi, in particolare non carburanti, liquidi detergenti o altri prodotti chimici.

Installazione

La pompa a motore sommerso deve essere installata in posizione fissa con:

a) Una conduttura fissa o

Un tubo flessibile.

Alimentazione elettrica

1. La pompa è dotata di una spina antiurto secondo regolamenti. La pompa è progettata per essere collegata a AC230V 50Hz protetta da GFCI PRESA.
2. Assicurarsi che la presa sia sufficientemente fissata e sia in ottime condizioni.
3. Quando la spina viene inserita nella presa, la pompa sarà in standby.
4. ATTENZIONE: Per evitare la morte per scossa elettrica, la pompa deve essere collegata solo a una presa protetta da GFCI.
5. ATTENZIONE! Se il cavo di alimentazione o la spina sono danneggiati, non utilizzare la pompa. Il cavo di alimentazione o la spina possono essere riparati solo da un elettricista certificato.

Aree di utilizzo

1. Questa pompa è progettata per pompare solo acqua.
2. Questa pompa è progettata per essere utilizzata per: rimozione di acqua da scantinati allagati, pozzi di finestre, garage, tetti piani.
3. Questa pompa NON deve essere utilizzata per: funzionamento continuo, acqua di fontana/stagno, sistemi settici o fognari.
4. Questa pompa può essere utilizzata anche per trasferire l'acqua (ad esempio, lavori domestici, agricoltura, idraulica).

Istruzioni per l'installazione

1. Immergere la pompa nell'acqua. PERICOLO! Non utilizzare una prolunga con questa pompa. Tenere la spina asciutta e al riparo dall'acqua.
2. Collegare un'estremità del tubo di scarico alla porta di scarico. Posizionare l'altra estremità in modo da dirigere lo scarico dell'acqua ad almeno 3 piedi di distanza dalla sorgente. Inclinare il tubo di scarico verso il basso, allontanandolo dalla sorgente.
3. Collegare il cavo di alimentazione alla presa protetta da GFCI.

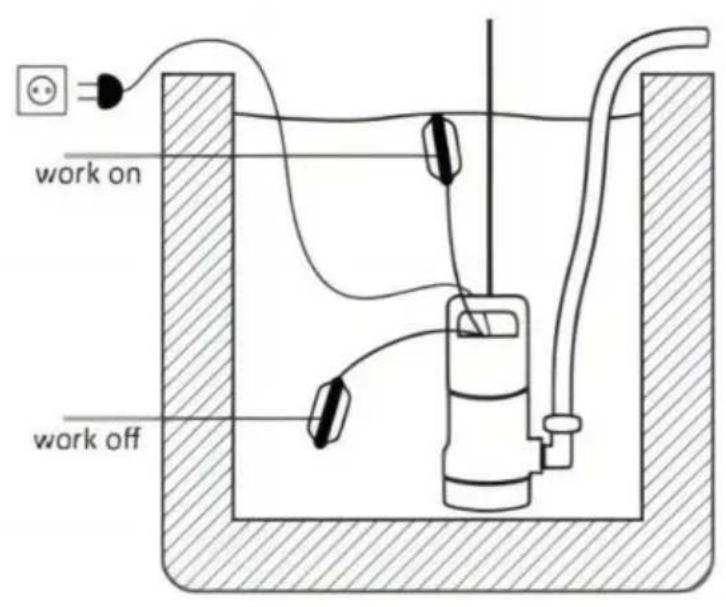

Operazione

Dopo aver letto queste istruzioni, considerare i seguenti punti prima dell'avvio della pompa:

1. Verificare che la pompa poggi sul fondo della vasca, se non è sospesa per la maniglia.
2. Verificare che il tubo di scarico sia collegato correttamente.
3. Verificare che il collegamento elettrico sia AC230V 50Hz.
4. Verificare che la presa elettrica sia protetta da GFCI e in buone condizioni. Testare la presa protetta da GFCI prima dell'uso.
5. Verificare che acqua e umidità non possano penetrare in prossimità della presa di corrente.
6. Verificare che la pompa sia installata in modo da evitare il funzionamento a secco.

1. La spina non può essere immersa in acqua, è necessario collegare una protezione contro le perdite.
2. La pompa sommersa necessita di acqua (0-35°C) per raffreddarsi e non può funzionare a lungo in un ambiente asciutto.
3. La pompa sommersa è una pompa pulita ed è vietato pompare liquami.
4. La pompa sommersa deve essere completamente immersa nell'acqua (tranne la spina) prima dell'uso e svuotare l'aria nella pompa e nel tubo dell'acqua, altrimenti l'acqua potrebbe non essere scaricata.
5. Le due pompe ZXQ1000-B/ZXQ550-B non sono pompe per acqua bassa, quando il livello dell'acqua è inferiore a 35 mm circa, potrebbe non essere possibile pompare acqua.
6. Pompa modello ZXQ400, quando il livello dell'acqua è inferiore a 5 mm circa, potrebbe non essere in grado di pompare acqua.

AVVERTIMENTO

PER PREVENIRE LESIONI GRAVI DOVUTE A OPERAZIONI ACCIDENTALI:

Scollegare la pompa dalla presa elettrica prima di eseguire qualsiasi operazione di ispezione, manutenzione o pulizia.

Se la pompa viene spostata durante il funzionamento, sciacquarla con acqua pulita dopo ogni utilizzo.

MODELLO: ZXQ1000-B

	CauseIncidenti Rimedi
La pompa non si avvia	-Nessuna alimentazione di rete- Il galleggiante non cambia	- Controllare l'alimentazione di rete- Portare il galleggiante in una posizione più alta
Nessun flusso	-Il setaccio di ingresso è intasato-Tubo flessibile di pressione piegato	-Pulire il setaccio di ingresso con getto d'acqua- Ripristinare il tubo
La pompa non spegnere	- Il galleggiante non può affondare	- Posizionare correttamente la pompa sull'albero terra
Flusso insufficiente	- Il setaccio di ingresso è intasato- Capacità di pompaggio ridotta di acqua sporca e abrasiva	- Pulire il setaccio di ingresso- Pulire la pompa e sostituirla parti usurate
La pompa si spegne dopo breve funzionamento a periodo	- Il relè termico arresta le pompe causa di acqua sporca- Acqua troppo calda. Interruttore termico ferma la pompa	- Togliere la spina dalla presa di corrente. Pulire la por e albero- Assicurarsi che l'acqua la temperatura è al massimo.35°C non deve essere superato

LINEE GUIDA PER LA MANUTENZIONE

Questa pompa sommersa è un prodotto di alta qualità, approvato e senza manutenzione, soggetto a severi controlli finali. Si raccomanda un'ispezione e una manutenzione regolari per garantire una lunga durata dell'attrezzatura e un funzionamento ininterrotto.

Nota importante!

Prima di qualsiasi intervento di manutenzione, staccare la spina di rete.

Nel caso in cui la pompa venga trasportata spesso durante il funzionamento,

deve essere pulita con acqua pulita dopo ogni utilizzo. In caso di installazione

fissa, la funzione dell'interruttore galleggiante deve

essere controllata ogni 3 mesi. Tutte

le particelle fibrose che potrebbero essersi accumulate all'interno dell'alloggiamento della pompa

devono essere rimosse con un getto d'acqua.

Ogni 3 mesi la messa a terra dell'albero e la girante devono essere pulite da fango.

- Rimuovere i depositi sul galleggiante con acqua pulita

Pulizia della girante

Se si accumulano depositi eccessivi nel corpo della pompa, è necessario smontare la parte inferiore della pompa come segue:

1. Rimuovere la gabbia di aspirazione dal corpo della pompa.
2. Pulire la girante con acqua pulita.

Importante! Non appoggiare o appoggiare la pompa sulla girante!

1. Riassemblare in ordine inverso
