YL-15T - Strumento meccanico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Estrattore di ingranaggi idraulico
Marca	Vevor
Modello	YL-15T
Forza di trazione massima	15 tonnellate
Apertura massima delle ganasce	12 pollici (30,48 cm)
Struttura	Idraulica
Numero di piedini artigliati	3
Numero di linguette di trazione	6
Incluso nella confezione	Corpo pompa, 6 linguette di trazione, 1 perno di espulsione, 6 bulloni, 6 dadi, 1 maniglia, 1 anello di estrazione, 3 piedini artigliati
Materiale principale	Acciaio
Alimentazione	Manuale (pompa idraulica)
Funzione principale	Rimuovere ingranaggi, cuscinetti e pulegge
Utilizzo previsto	Estrazione di parti meccaniche
Precauzioni di sicurezza	Indossare occhiali di sicurezza, guanti robusti e scarpe di sicurezza. Ispezionare prima di ogni utilizzo. Non sovraccaricare.
Manutenzione	Pulire con un panno pulito dopo l'uso. Conservare in un luogo asciutto e sicuro, fuori dalla portata dei bambini.
Pezzi di ricambio	Utilizzare solo pezzi originali Vevor.
Riparabilità	Contattare il servizio clienti Vevor per qualsiasi riparazione.
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Valvola di sicurezza	Scarico automatico in caso di sovraccarico per evitare danni.
Conformità consigliata	Occhiali di sicurezza omologati ANSI

Domande frequenti - YL-15T Vevor

Come utilizzare l'estrattore YL-15T?

Assicurarsi che la vite dello stelo della valvola dell'olio sia serrata in senso orario. Regolare gli artigli per afferrare l'oggetto. Pompare la maniglia per azionare il martinetto. Per ritrarre, allentare lo stelo della valvola in senso antiorario.

Qual è la forza di trazione massima?

La forza di trazione massima è di 15 tonnellate. Non superare mai questo limite per evitare di danneggiare l'utensile o causare incidenti.

Come ritrarre lo stelo del martinetto?

Per ritrarre lo stelo, allentare delicatamente lo stelo della valvola in senso antiorario. Lo stelo tornerà gradualmente sotto l'azione della molla.

Cosa fare in caso di sovraccarico?

In caso di sovraccarico, la valvola di scarico automatica si attiva e la pompa rimane senza olio. Fermarsi immediatamente e utilizzare un estrattore di tonnellaggio superiore se necessario.

Come mantenere l'estrattore?

Dopo ogni utilizzo, pulire l'apparecchio con un panno pulito. Conservarlo in un luogo asciutto e sicuro, fuori dalla portata dei bambini. Utilizzare solo ricambi originali.

Quali sono le precauzioni di sicurezza?

Indossare occhiali di sicurezza ANSI, guanti robusti e scarpe di sicurezza. Mantenere l'area di lavoro pulita e tenere lontani i bambini. Ispezionare l'utensile prima di ogni utilizzo.

Quali accessori sono inclusi?

La confezione include: 1 corpo pompa, 6 linguette di trazione, 1 perno di espulsione, 6 bulloni, 6 dadi, 1 maniglia, 1 anello di estrazione e 3 piedini artigliati.

Dove trovare l'assistenza tecnica?

Per qualsiasi domanda o assistenza tecnica, contattare il servizio clienti Vevor all'indirizzo [e-mail] o visitare www.vevor.com/support.

Come scegliere il tonnellaggio giusto?

Selezionare la pressione idraulica in base al diametro esterno dell'oggetto, alla distanza di trazione e al carico. Utilizzare sempre un estrattore con un tonnellaggio adatto per evitare il sovraccarico.

Posso usare l'estrattore per altri pezzi?

Sì, l'estrattore può essere utilizzato per rimuovere ingranaggi, cuscinetti, pulegge e altre parti meccaniche. Assicurarsi che il carico non superi le 15 tonnellate e che gli artigli siano regolati correttamente.

MANUALE UTENTE YL-15T Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

ESTRATTORE PER INGRANAGGI

MODELLO:YL-15T

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio potresti trarre vantaggio dall'acquisto di determinati utensili da noi rispetto ai principali marchi principali e dosi non necessariamente intendono coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

ESTRATTORE PER INGRANAGGI

MODELLO:YL-15T

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Sicurezza e avvertenza

ÿ Leggere e comprendere l'intero manuale prima di assemblare, installare, utilizzare o effettuare la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e le istruzioni possono causare morte, lesioni personali o danni preziosi proprietà.

ÿ Durante il montaggio e l'utilizzo di questo prodotto, mantenere pulita l'area di lavoro e ben illuminati, e tengono gli spettatori e i bambini fuori dal lavoro zona.

ÿ Indossare occhiali di sicurezza approvati ANSI, guanti da lavoro resistenti e scarpe antinfortunistiche durante l'uso.

ÿ Utilizzare solo come previsto. ÿ

Prima di ogni utilizzo, ispezionare le condizioni generali del prodotto. Controllare per: parti rotte, incrinate o piegate, parti allentate o mancanti e qualsiasi condizione che potrebbe compromettere il corretto funzionamento del prodotto.

ÿ Dopo ogni utilizzo, pulire con un panno pulito. Quindi, conservare il prodotto in un luogo sicuro e asciutto, fuori dalla portata dei bambini e di altre persone non autorizzate persone.

ÿ Assicurarsi che vengano utilizzati solo pezzi originali per la sostituzione e la riparazione. ÿ Fare attenzione al carico dinamico! Il movimento improvviso del carico può breveme creare un carico eccessivo, causando il guasto del prodotto.

Specifiche

Serie di modelli	Modello YL-15T
Forza di trazione massima (t)	15
Apertura massima della mascella (pollici)	12
Stile strutturale	Idraulico

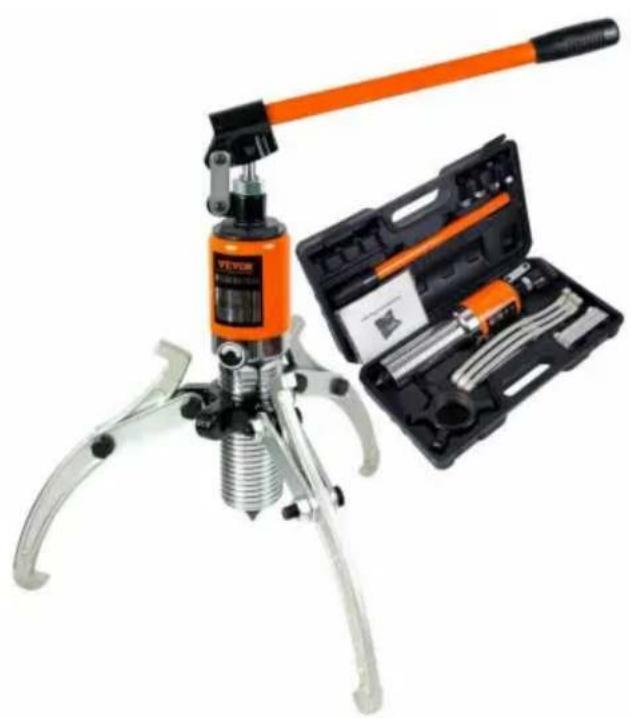

Figura del prodotto

Parte	Descrizione	Quantità
1	Corpo pompa	1
2	Linguetta di estrazione	6
3	Perno di espulsione	1
4	Bullone	6
5	Noce	6
6	Maniglia	1
7	Anello di trazione	1
8	Piedi ad artiglio	3

Istruzioni per l'installazione

Fase 1.

A. La vite dello stelo della valvola dell'olio si stringe prima in fase di utilizzo.

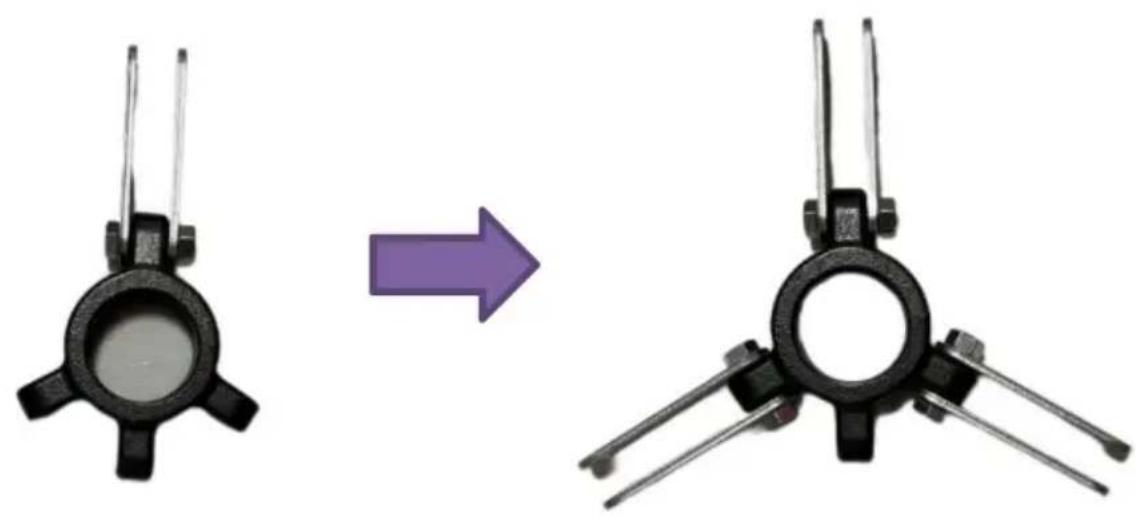

B. Regolare l'artiglio del gancio sull'artiglio del gancio per tenere gli oggetti.
C. Sollevare il foro della maniglia per sollevare la pompa di riempimento verso l'alto e verso il basso, corrispondente all'andare indietro; il gancio ad artiglio ha avanti e indietro all'interno per inserire e l'oggetto viene estratto per disegnare la trapunta.
D. Se si desidera far contrarre lo stelo del cilindro, è sufficiente che vada indietro per allentare lo stelo della valvola destra in senso antiorario; poco a poco, lo stelo del cilindro è tornato a contrarsi gradualmente sotto la funzione della molla.
E. In base al diametro esterno dell'oggetto, alla distanza di trazione e al carico forza, scegliere la pressione idraulica corrispondente del disegno di tonnellaggio cavalli prima dell'uso, bisogna stare attenti al sovraccarico da usare, evitare danno.
F. Per evitare danni alle macchine dovuti a sovraccarico, l'impianto idraulico impostazione impostare il sovraccarico per scaricare automaticamente la valvola; quando l'oggetto al superamento del carico specificato, la pompa idraulica avrà un livello di olio troppo basso automaticamente, il pezzo non si ritirerà ed entrerà, dovrebbe rieleggere con la grande pressione idraulica del tonnellaggio traina i cavalli in questo momento.
