MANUALE UTENTE WT-179 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

TAVOLO DI SALDATURA

Modello: WT-179

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo un stima dei risparmi che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi di punta e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se risparmiano addirittura la metà rispetto ai marchi più noti.

VEVOR®

TOUGH TOOLS, HALF PRICE

TAVOLO DI SALDATURA

MANUALE D'USO HOB

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa norma può causare gravi infortunio.

Precauzioni di montaggio

1. Montare solo secondo queste istruzioni. Un montaggio non corretto può creare pericoli.
2. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro resistenti.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblea.
5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaco.
6. Le capacità del prodotto si applicano ai prodotti correttamente e completamente assemblati soltanto.
7. Per ulteriori informazioni sulle parti elencate nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Disimballare e separare tutti i parti in un'area di lavoro pulita.

Usare precauzioni

1. L'uso con prodotti più pesanti dei pesi nominali indicati può causare instabilità che può causare lesioni.
2. I supporti devono essere fissati come specificato nelle istruzioni di montaggio. Non corretto l'installazione può causare danni o gravi lesioni personali.
3. Assicurarsi che la superficie di supporto possa supportare in modo sicuro il peso combinato dell'attrezzatura e di tutto l'hardware e dei componenti ad essa collegati.
4. Utilizzare le viti di montaggio fornite e NON SERRARE ECCESSIVAMENTE le viti di montaggio viti.
5. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo prodotto o di avvicinarsi a esso. articolo.
6. Utilizzare solo come previsto. Non sedersi o stare in piedi sul tavolo.
7. Ispezionare prima di ogni utilizzo. Non utilizzare se le parti sono allentate o danneggiate.
8. Utilizzare solo su superfici piane, livellate e dure.
9. Non superare la capacità di peso indicata. Stringere saldamente tutte le manopole prima applicazione del carico.
10. Siate consapevoli del carico dinamico! Un movimento improvviso del carico può creare brevemente carico eccessivo che causa il guasto del prodotto.

ISTRUZIONI DI MONTAGGIO

Per ulteriori informazioni sulle parti elencate nelle pagine seguenti, fare riferimento a l'Assemblea

Diagramma di questo manuale. Disimballare e separare tutte le parti su un'area di lavoro libera.

PARAMETRI DEL PRODOTTO

Modello	WT-179
Portata massima	440 libbre
Dimensioni del prodotto (mm)	Dimensioni: 500*720*1120

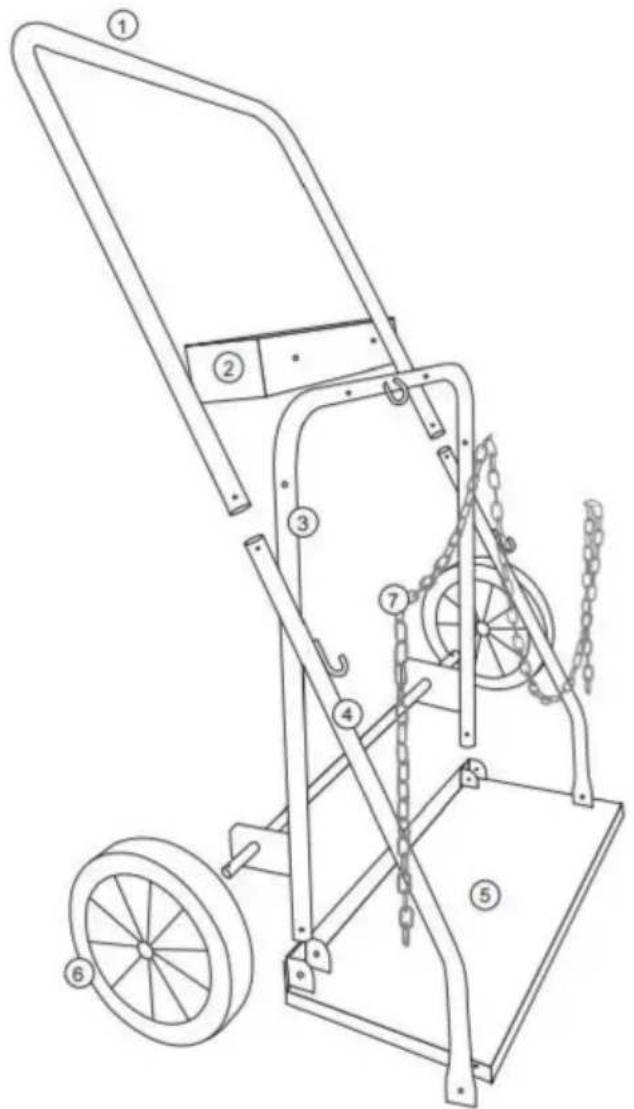

LISTA IMBALLAGGIO

Articolo	Nome della parte	Quantità	Immagine
1	Maniglia	1 PZ
2	Scanalatura per utensili	1 PZ	2
3	Telaio girevole	1 PZ
4	Scheletro	2 PZ
5	Piastra di base	1 PZ
6	Telaio girevole	2 PZ	6
7	Catena	1 PZ	7
8	Vite	2 PZ	A M8x25
9	Rondella	8 PZ	B ∅ 8[KSYW]
10	Rondella elastica	8 PZ	C ∅ 8
11	Noce	8 PZ	D ∅ 8
12	Rondella	2 PZ	E ∅ 12
13	Perno a molla elicoidale	2 PZ	F ∅ 2.5
14	Vite	2 PZ	G M8x40
	Vite	4 PZ15	H M8x65

FASE DI MONTAGGIO

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva la chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

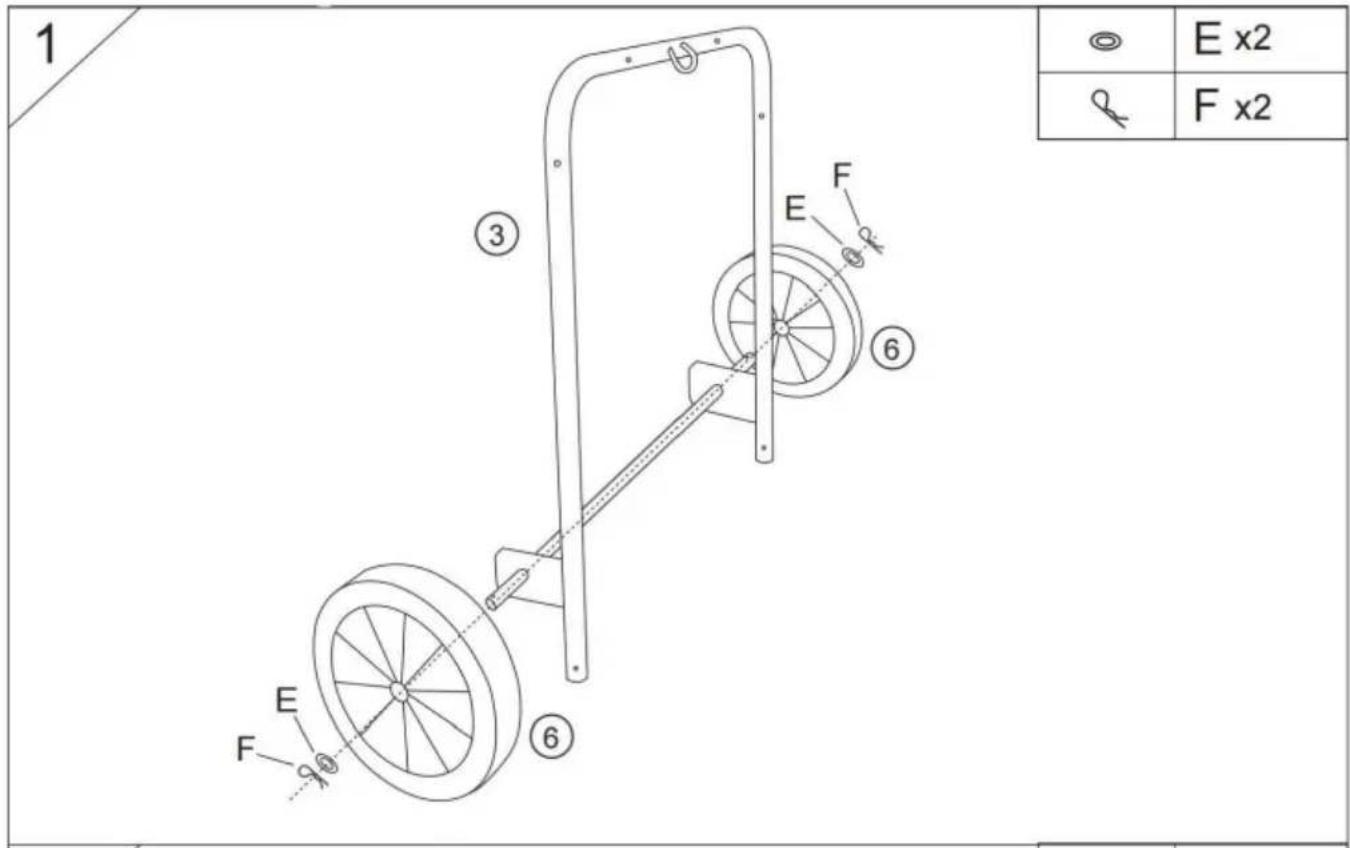

1. Installare le rotelle come mostrato nella figura.

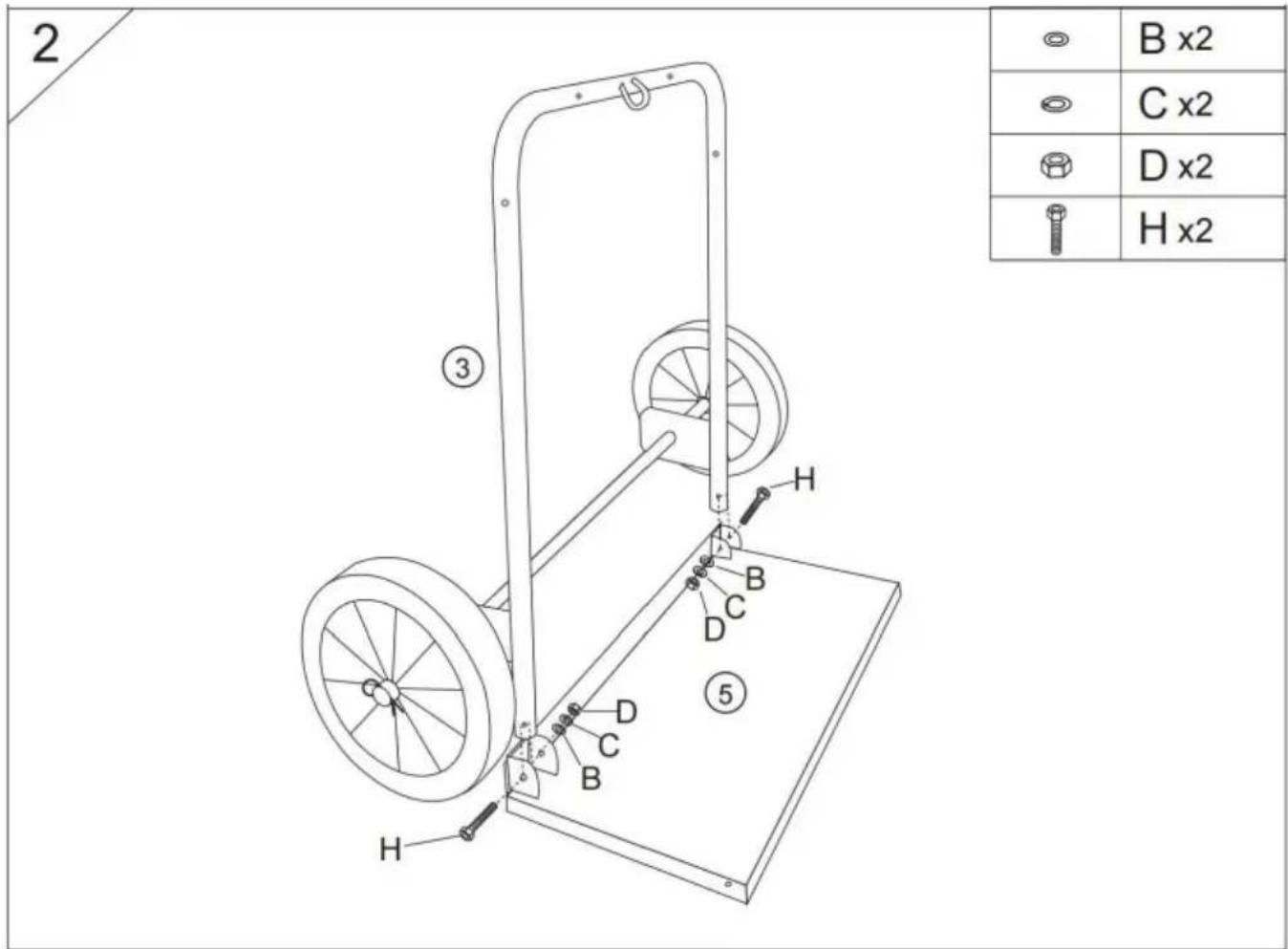

1. Installare la piastra inferiore come mostrato in figura.

2 B x2 C x2 D x2 H x2 ③ H H ⑤ B C D D C B

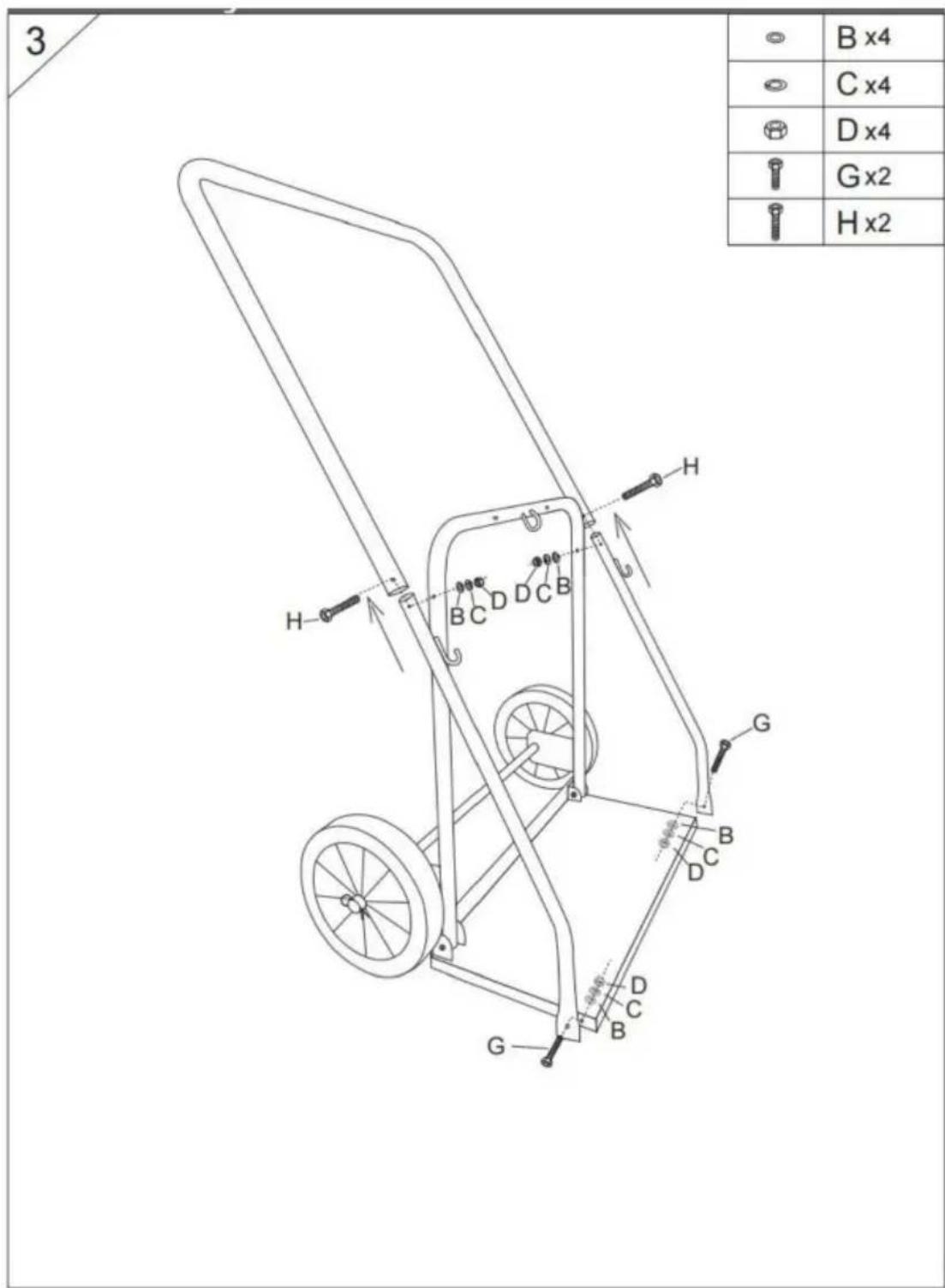

1. Installare lo scheletro e la maniglia come mostrato in figura.

3 B x4 C x4 D x4 G x2 H x2 H B C D D C B G 0.5mm B C D D C B G

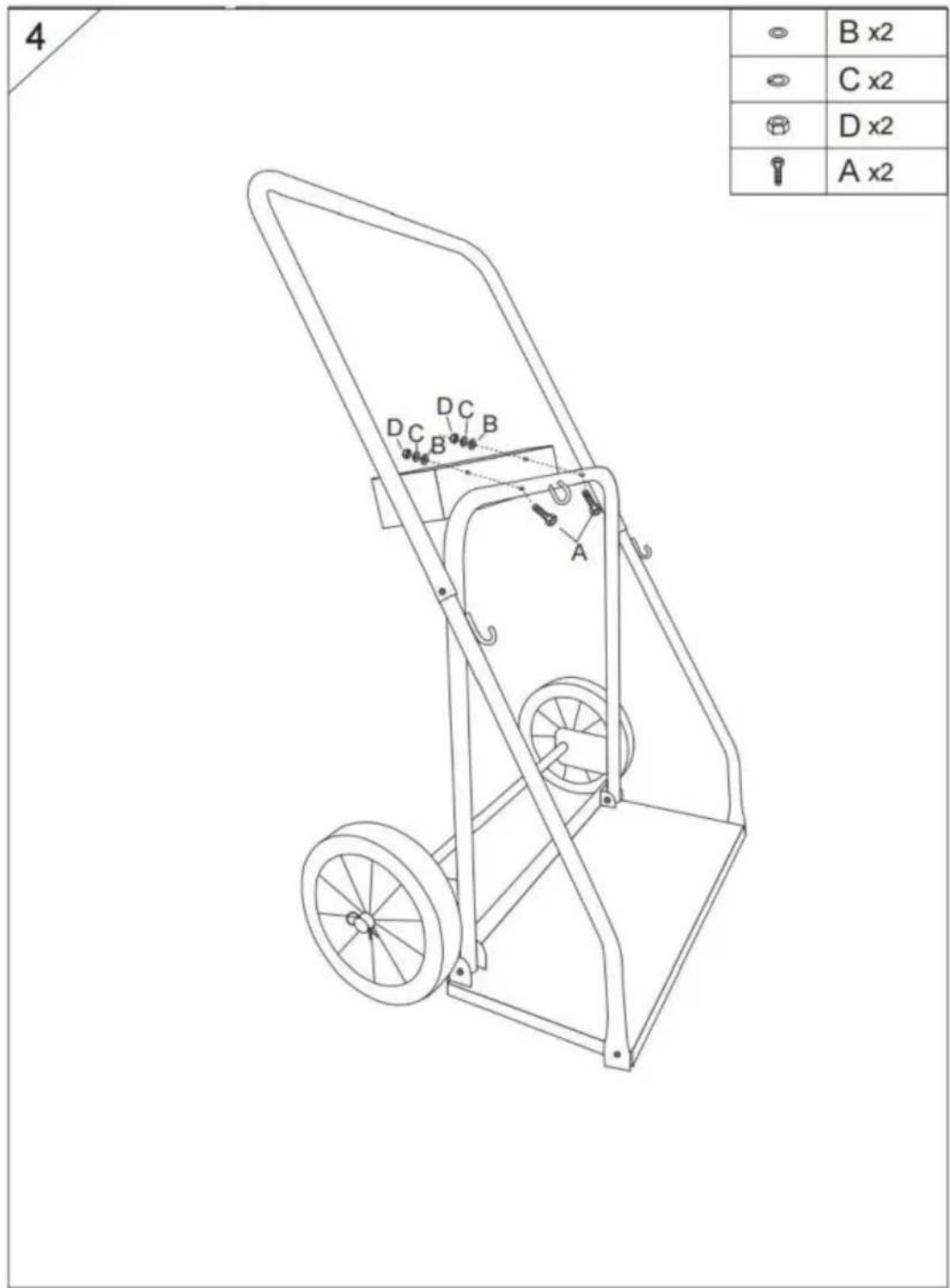

1. Installare la scanalatura dell'utensile come mostrato nella figura.

4 B x2 C x2 D x2 A x2

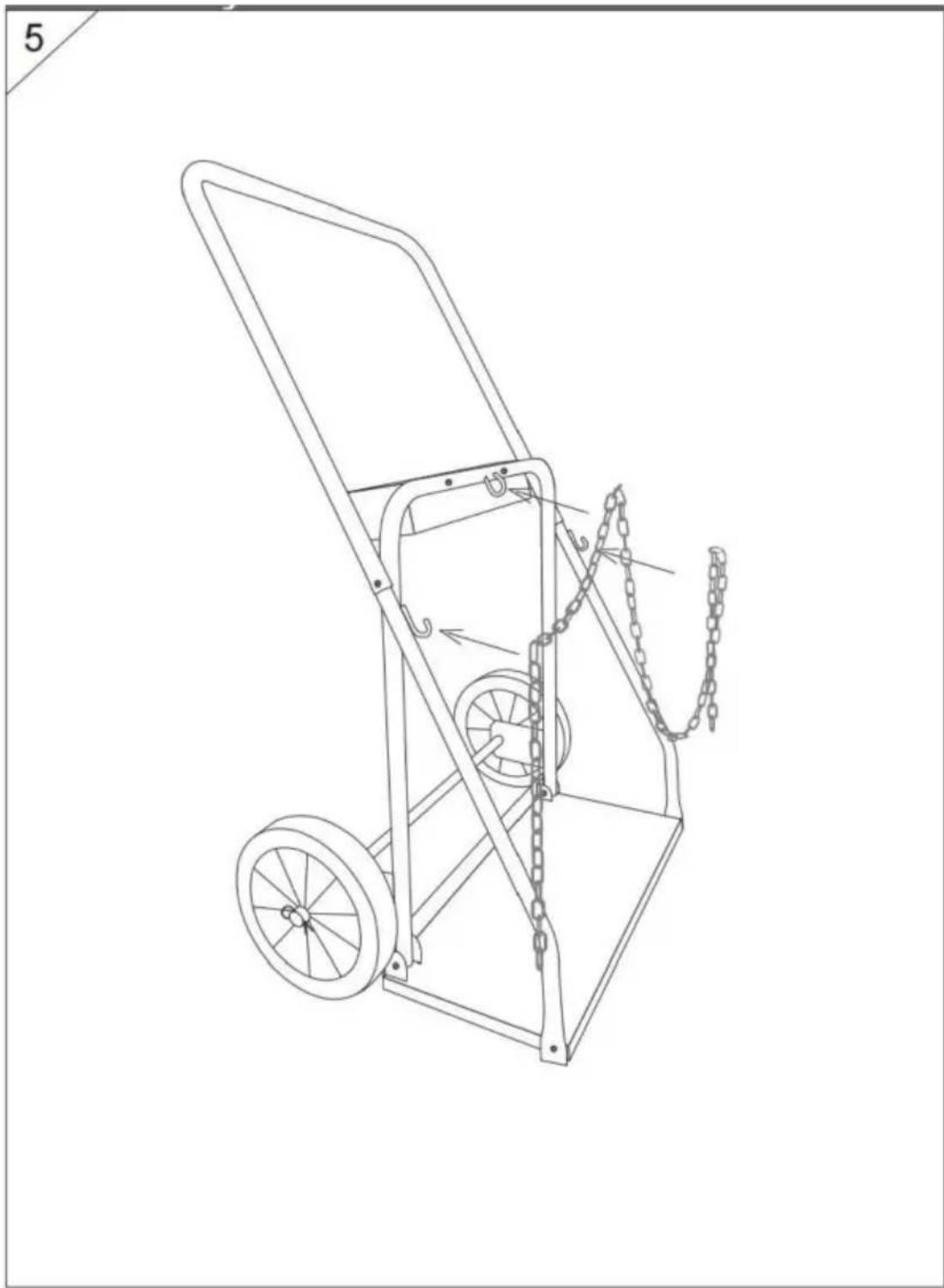

1. Installare la catena come mostrato in figura.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.
