MANUALE UTENTE XSJ23-F07 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
GUIDE PER RIMORCHI BARCA
MODELLO: XSJ23-F07
"Risparmia la meta", "Meta prezzo" o qualsiasi altra espresione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con nei rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da nei offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con nei se stai effettivamente risparmiando la meta rispetto ai principali marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE

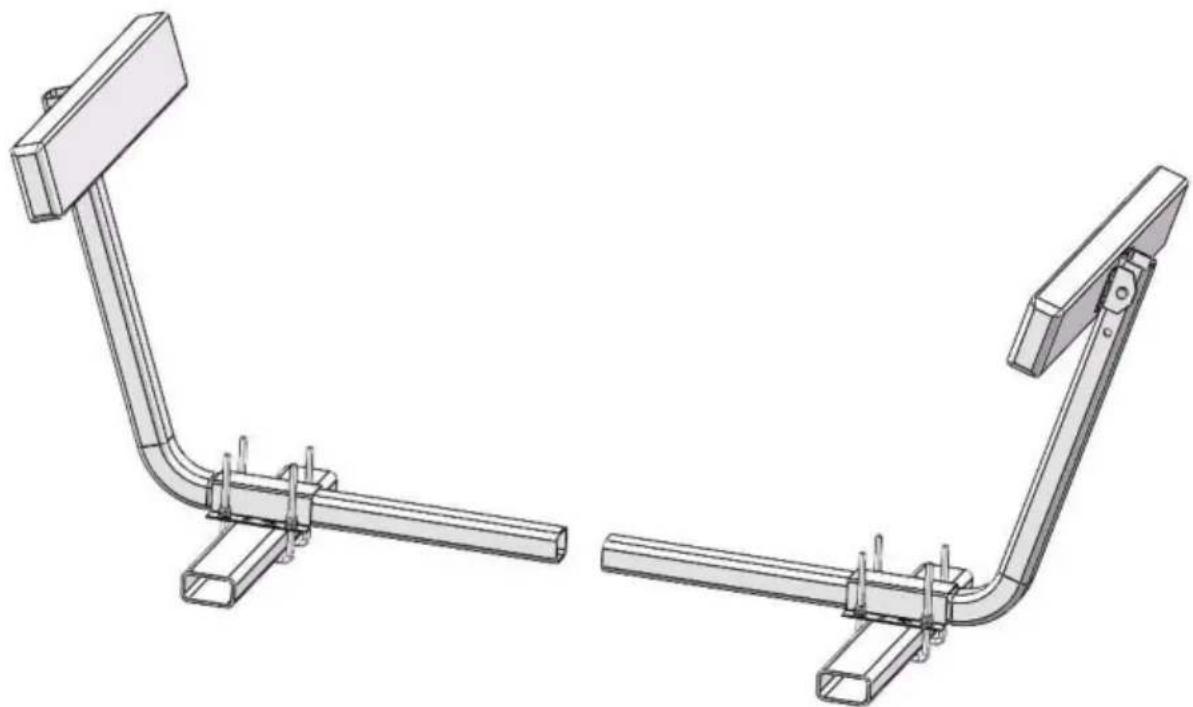

RIMORCHIO PER BARCA
GUIDE
MODELLO: XSJ23-F07
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sui prodotti? Hai bisogno di supporto technique? Non esitare a contattari:
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul loro prodotto.
IMPORTANT MISURE DI SICUREZZA
ATTENZIONE: leggere e comprendere l'intero manuale prima
funzionamento o la manutenzione di questo prodotto. La mancata osservanza di queste le avvertenze e le istruzioni possono causare lesioni personali o danni a beni di valore.
y Evitare che i bambini utilizzino le guide del rimorchio della barca. E quello prodotto non è un giocattolo.
non permettere ai bambini di
giocare. y Tenere lontano da punte affiliate, lame e altri oggetti. y
Precauzioni di montaggio.
- Montare solo secondo queste istruzioni. Un montaggio improprio cui create pericoli.
- Indossare occhiali di sicurezza approvati ANSI e quanti da lavoro resistenti durante assemblaggio.
- Mantenere l'area di assemblaggio pulita e ben illuminata.
- Tenere gli astanti fuori dall'area durante l'assemblea.
- Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droge o farmaci.
- Le capacité del prodotto si applicano al prodotto correttamente e completenesse assemblato soltanto.
- Per ulteriori informazioni sulle parti elencate di seguito pagine,fare riferimento allo schema di montaggio di quello manuale.Scartare e分开are tutte le parti in un'area di lavoro pulita.Si prega di tenere piccole parti di ricambio fuori alla portata dei bambini.
SALVA QUESTE ISTRUZIONI

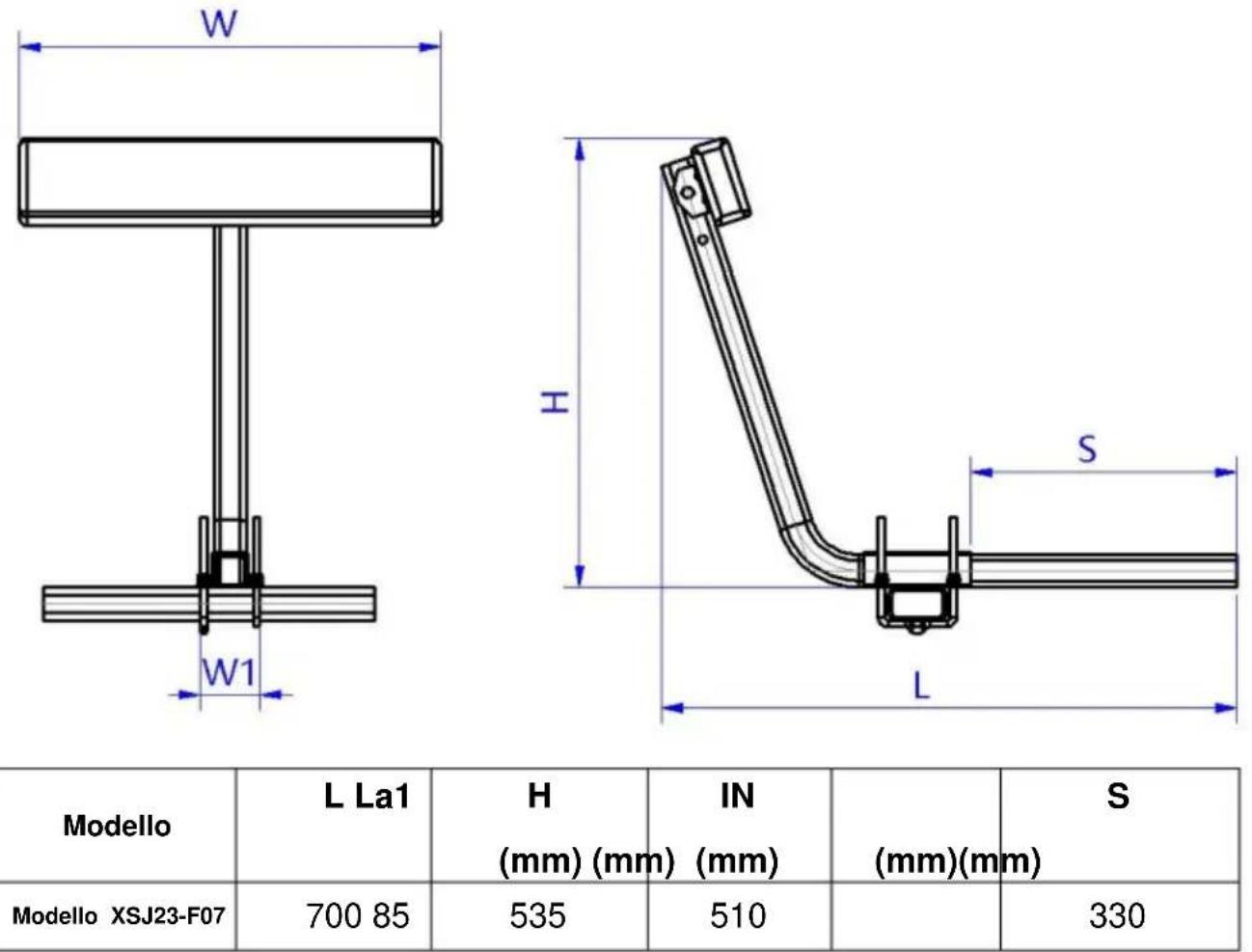

SPECIFICHE DEL PRODOTTO:

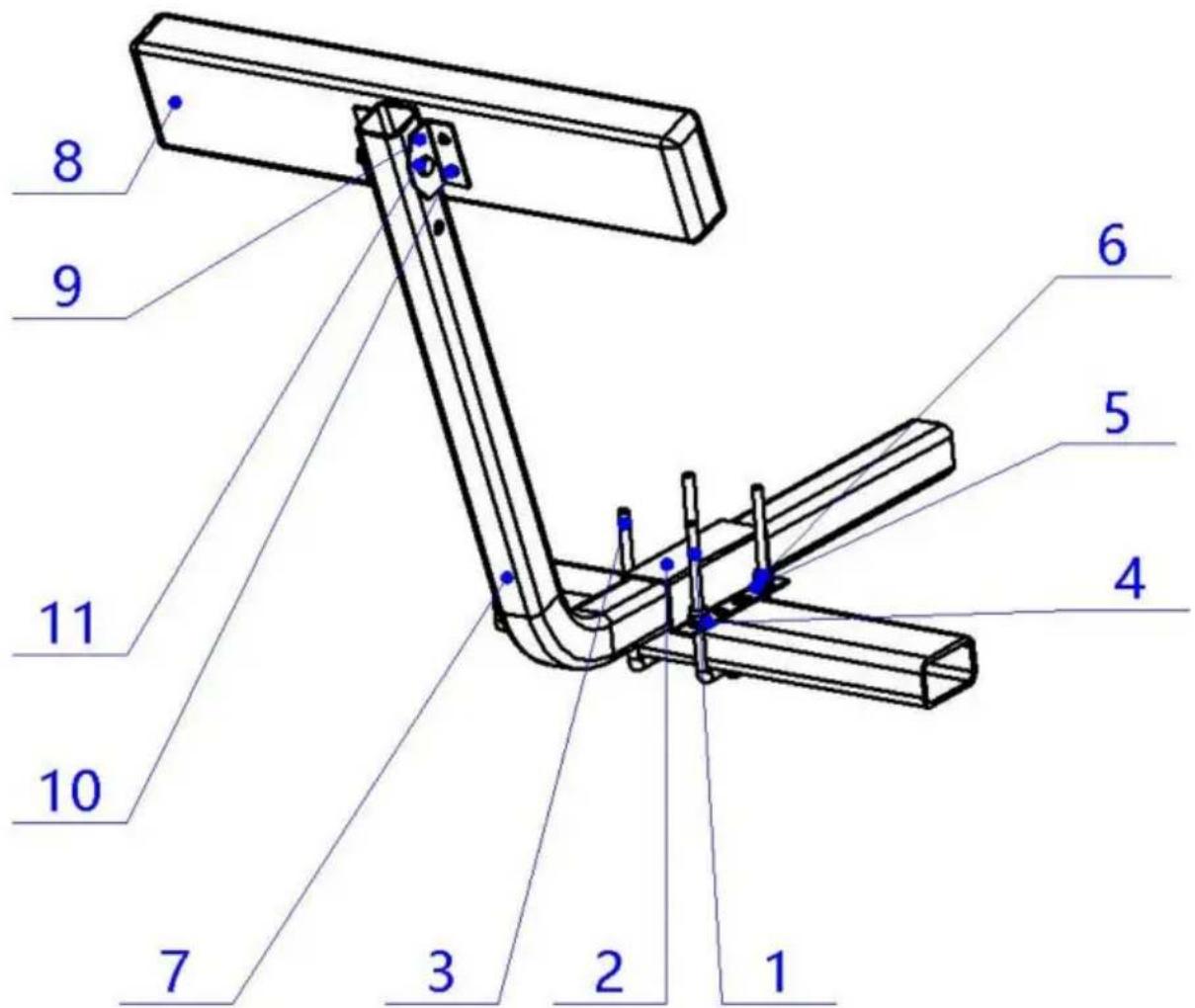

IL PACCHETTO INCLUDE
| Componenti | ImmagineNO | Quantità | |
| 1 | bullone a U-2 | 2 pezzi | |
| 2 | Piastra a fessura a forma di U | 2 pezzi | |
| 3 | bullone a U-1 | 2 pezzi | |
| 4 | rondella piatta | 10 pezzi | |
| 5 | Rondella elastica | 10 pezzi | |
| 6 | noce | 10 pezzi | |
| 7 | Staffa a L | 2 pezzi | |
| 8 | Tampone di legno | 2 pezzi | |
| 9 | Piastra di supporto a forma di L | 4 pezzi | |
| 10 | Vite autofilettante | 8 pezzi | |
| 11 | bullone | 2 pezzi | |
| 12 | chiave | 1 pz |
ISTRUZIONI SEMPLICI
Fase 1: assemblare le parti 8 e 9, fissarle sul cuscino con le 4 parti 10, fare attenzione a fissarle al centro del ammortizzare e controllare la distanza tra le due piastre di supporto a forma di L a 40-42 mm
Fase 2: installare i componenti della fase 1 nella parte 7 e serrare utilizzato le parti 11, 4, 5, 6

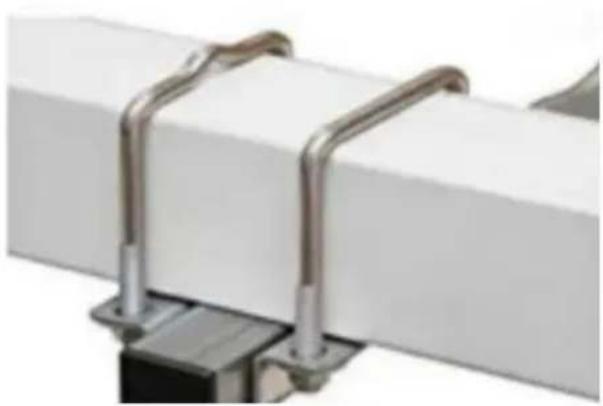

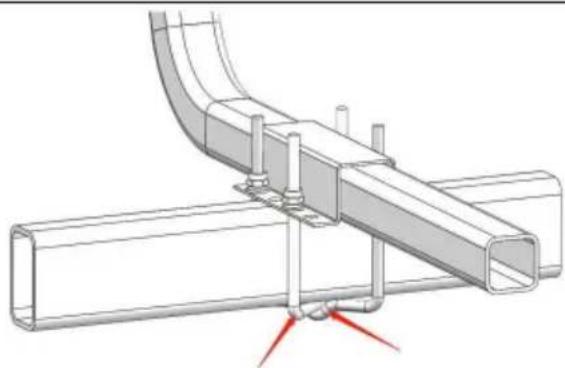

Fase 3: Fissare il telaio del supporto componenti nella Fase 2 al telaio della trave del
supporto con bulloni a forma di U. Et possible installare i bulloni a U nei due modi mostrati nella
figura in base alla situazione effettiva.
Ha una distanza di regolazione di 330~mm su un lato a seconda di dove delve essere installata
la rotaia per la larghezza della sua barca
Èanche possibile montare il gruppo ferroviario除去 la trave del rimorchio
ATTENZIONE:
y Si consiglia di trovare qualcuno che vi assista durante l'installazione.
y Assicurarsi che la guida sia installata nella posizione corretta e infine stringere le viti con la maniglia della piastra.
Produttore: Shanghaiixinmuyeyouxianggsi
Indirizzo: Shuangchenglu 803nong 11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importato negli USA: Sanven Technology Ltd.
Supporto tecnico e certificato di garanzia
