MANUALE UTENTE TQ1401 Vevor

Supporto tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato il prodotto. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare

soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci saranno aggiornamenti technologici o software sul nostro prodotto.

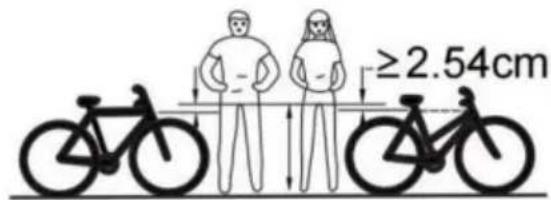

postura corretta in bicycletta

1 siediti sul sellino della bicyclicta.
2. Tenere i piedi alla larghezza delle spalle.

3 Assicurarsi che nessuna parte del corpo tocchi il veicolo durante la pedalata.
4 Mantenere una distanza superiore a 2,54 cm tra la sella e il terreno per garantire la sicurezza durante le frenate improvvisie.

AVVERTIMENTO:

Per la sicurezza dei nostri bambini, osservate le seguenti avventenze: Il montaggio

e le regolazioni devono essere eseguiti da uomini.. Tenere i bambini lontano delle parti in movimento.. I bambini devono viaggiare molto la

supervisione di un adulto.

Questa bicyclicetta è progettata per i bambini e non deve essere utilizzata su strade pubbliche o con attrezzi.

. i bambini devono indossare il casco durante la guida.

Evitare di guidare su superfici irregulari o scivolose.

. Ispezionare la bicyclicta prima di agli utilizzo per garantirne la sicurezza.

Età consigliata: modelli da 14 pollici per età compresa tra 3 e 6 anni; modelli da 16 pollici per età compresa tra 4 e 8 anni; modelli da 18 pollici per età compresa tra 5 e 10 anni.

precazioni d'uso

. Regolare il sedile e le ruote all'altezza appropriata prima dell'uso (vedere "Istruzioni di installmente").

Ispezionare la bicyclicetta prima di agli utilizzato.

Le procedure di manutenzione e riparazione sono similia quelle delle bicyclette per adulti.

. Non usare la bicycletta se i cavi dei fremi sono staccati; prima ripararli.. Le riparazioni devono essere eseguite solo da tutori o professionisti.. I bambini non devono toccare catene, corone o pignoni. Utilizzare le specifiche corrette quando si sostituiscono i dispositivi di fissaggio.

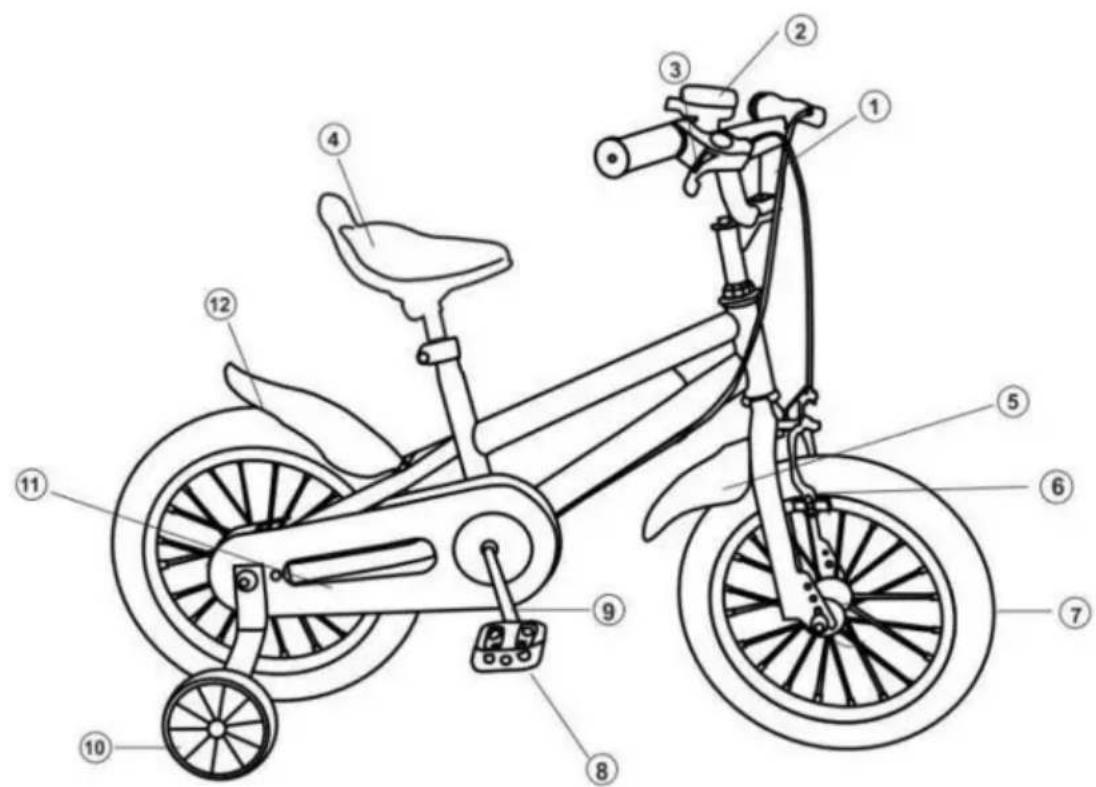

elenco delle parti come di seguito:

prodotti soggetti a reali, l'imagine è solo a scopo di riferimento.

Numero	nome	quantità	numero	nome	quantità
1	grangelebar	1	8	pedale	2
2	essere II	1	9	manovella	2
3	frenolever	2	10	copricatena per ruote	2
4	sella	1	11	da allenamento	1
5	parafango anteriore corto	1	12	parafango posteriori long	1
6	pinza freno	1
7	ruota anteriore	1

accessori comuni: pneumatico esterno, pneumatico interno, pastiglie freno. La forma di agli modello è diverso; Prevarra la lista di imballaggio.

Fasi di installmente

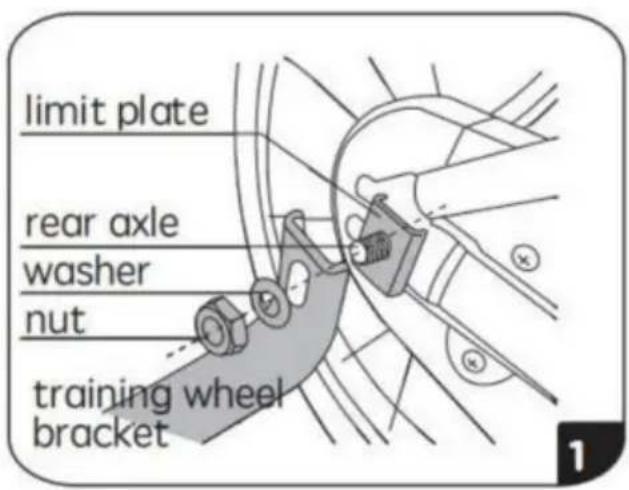

1. Rotelle di allenamento: installation, regolazione, rimozione (Fig. 1)
2. Installazione: rimuovere il dato esterno e la rondella dall'asse posteriore.

Fissare in sequenza il piatto limite, il supporto della ruota di allenamento, la rondella e il dato. Serrare il dato (copbia y30 Nm)

1. Regolazione: allentare il dato esterno per regolare l'altezza della staffa per l'equilibrio, quando serrare nuovamente (coppia y30 Nm).
2. Rimozione: rimuovere il dato esterno, la rondella, la staffa e la piastra di limitazione.

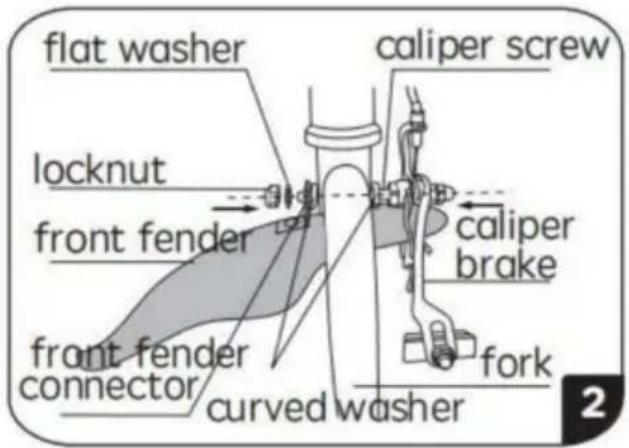

1. Installazione del freno a pinza anteriore e del parafango anteriore (Fig. 2)

Montare il freno, insere la rondella curva (lato curvo rivolto verso la forcella),

quindi montare il parafango con una rondella piana e un dato di bloccaggio (copbia di serraggio y6 Nm).
Note: il parafango più corto è per la parte anteriore.

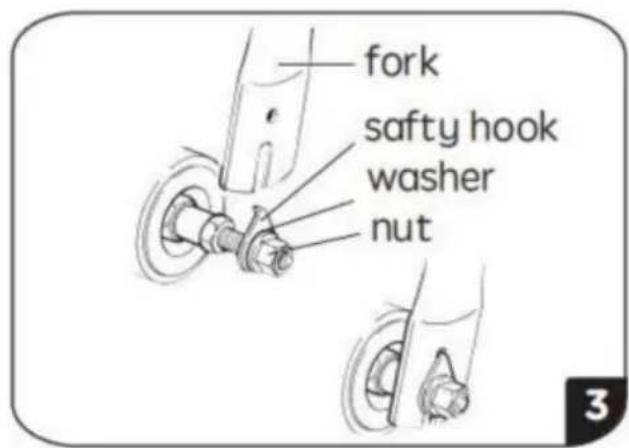

3. Installazione della ruota anteriore (Fig. 3)

Inserire la ruota anterio (con la direzione del pneumatico in corrispondenza della ruota posteriore) nella forcella.

Fissare il gancio di sicurezza, la rondella e il dato. Centrare la ruota tra le forcelle e serrare (coppia y18 Nm).

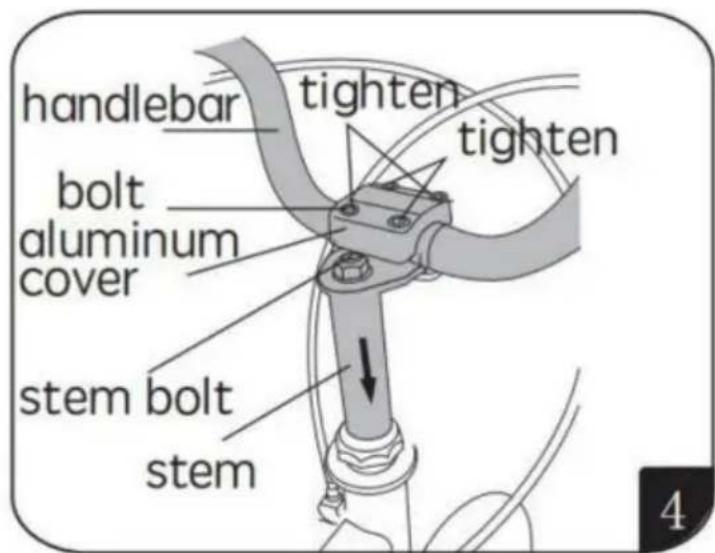

4. Installazione del manubrio (Fig. 4)

Inserire l'attacco nel tubo della forcella e regolarlo all'altezza del ciclista. Serrare il bullone dello stelo (copbia y18 Nm). Assicurarsi che lo stelo sia inserto altre la linea di sicurezza. Allineare il manubrio verticalmente e serrare i quattro bulloni in diagonale (copbia y15 Nm).

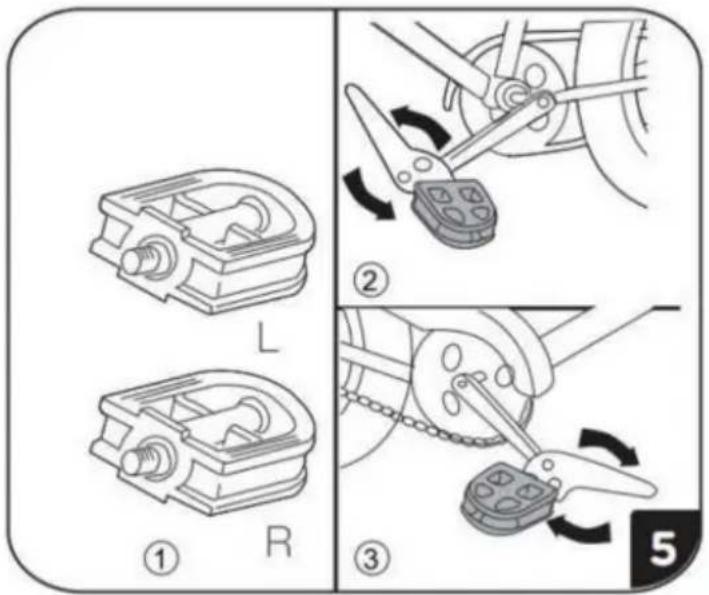

5. Installazione del pedale (Fig. 5)

Il pedale destro (contrassegnato con "R") si avvita "in senso orario" sulla pedivella destra.

il pedale sinistro (contrassegnato con "L") si avvita "in senso antiorario" sulla pedivella sinistra.

Assicurarsi che entrambi siano ben serrati.

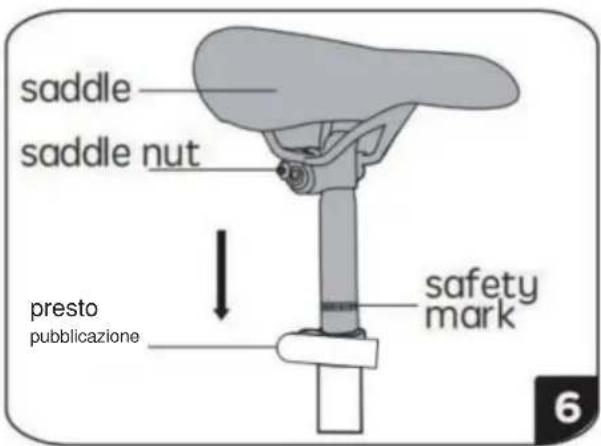

6. Installazione della sella (Fig. 6)

Inserire il reggisella nel telaio, regolare l'altezastringere lo sgancio rapido

(coppia y15 N - m). Assicurarsi che il segno di sicurezza sia nascosto. Serrare il dato con utensili.

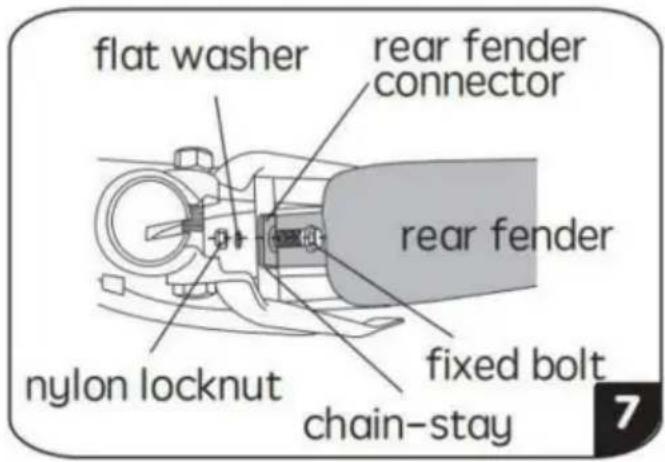

7. Installazione del parafango posteriore (Fig. 7)

Fissare il parafango posteriori al carro posteriore utilizzato viti, rondelle piatte e dadi anti-intasamento NYLON (coppia di serraggio y6 Nm).

Huo Huo Nota: Huo Huo Il parafango più lungo é per la parte posteriore

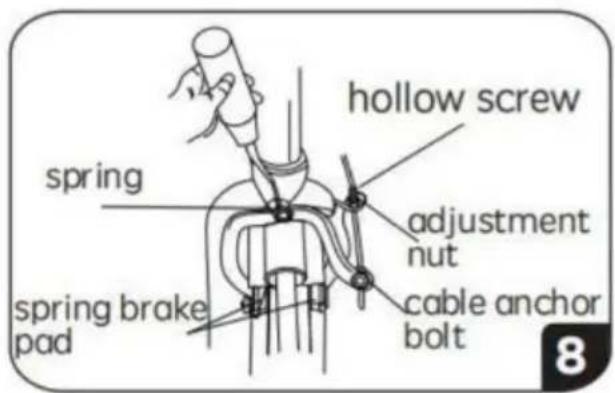

8. Regolazione del freno a pinza:

Se lo spazio tra le pastiglie dei fremi e il cercchio è troppo grande, svitare la vite cava e stringere il dato di regolazione. Al contrario, se lo spazio è troppo piccolo, stringere la vite cava (vedere la sezione 10 della Guida alla manutenzione per i dettagli). Se le pastiglie dei fremi sono sbilanciate versusina, picchiettare delicatamente il lato sinistro della molla con un'asta di acciaio (o picchiettare il lato destro se è sbilanciato versus destra) per equalizzare la distanza tra il cercchio ed entrambhe le pastiglie dei fremi.

Suggerimenti per la manutenzione

1. quando una bicyclicetta nuova viene utilizzata per circa due settimane, è necessario regolare nuovamente la rotazione dell'asse anteriore, dell'asse posteriore, dell'asse centrale e delle ruote per Maintainere il normale funzionamento.
2. Lubricare regolarmente le parti mobili con grasso per prolungarne la durata. Smontare e pulire l'intera bici agli sei mesi; ingrassare nuovamente le parti mobili.
3. parti verniciate: la superficie non deve essere avvolta in sacchetti di plastica e stoffa.
   non pulire con un panno umido, in modo da evitare attrito perdita di luce, formazione di schiuma e desquamazione. In caso di declino di luster, cui scegliere cera per auto di alta qualità per pulire. Aggiungi Ilight.
4. Parti elettroplaccate: se la superficie risulta essere di colore giallo-marrone, neutro olio o olio per macchine da cucire più essere utilizzato per pulire frequentlymente per evitare l'espansione della maglia.
5. Cuffia allentata: allentare il controdado della cuffia e rimuovere la rondella. Regolare la pista superiore per ridurre al minimo il gioco del cuscinetto. Infine, reinstallare la rondella e serrare la Bloccato.
6. Movimento centrale allentato: allentare il controdado sinistro e rimuovere la rondella.
   Quindi, regolare la calotta del movimento centrale per ridurre al minimo lo spazio tra i cuscinetti. Infine, reinstallare il rondella e serrare il controdado.
7. Regolazione dell'asse anteriore: se l'asse anteriore è allentato o troppo stretto, potrebbe influire operazione. Per regolare: 1. Allentare il dato su un lato dell'asse anteriore. 2. utilizzare un chiave per regolare la tensione della ruota, assicurandosi che la ruota sia centrata tra la parte anteriore forcella llegs. 3. Serrare il dato.

8. Regolazione dell'asse posteriore 1. Allentare il dato sinistro dell'asse posteriore. 2. Regolare l'asse su ridurre al minimo lo spazio tra l'asse e i cuscinetti. 3. concentrare la ruota tra i foderi posteriori orizzontali legs e stringere il dato. Assicurarsi che la tension della catena sia appropriata.

9. Tensione della catena 1. Controllare la tensione della catena. Se è troppo lenta, allentare l'asse posteriore dadi e spingere la ruota indietro per tendere la catena. 2. Ispezionare la corona allineamento. Se deformato, regolarlo utilizzato un martello di legno.

10. Regolazione del freno a pinza Piccole regolazioni:** Allentare il dato di regolazione sulla il braccio del freno, regolare la vite cava per mantenere un piccolo spazio tra il freno pastiglie e cercchio, quando serrare il dato. Regolazioni principali:** Allentare l'ancoraggio del cavo bullone, stringere o allentare il cavo, quando stringere nuovamente il bullone. Sostituire le pastiglie dei fremi se logoro.
11. Controlli regolari: ispezionare periodicamente i freni, gli pneumatici (pressione) e il manubrio.
12. Regolazione del sedile 1. Allentare il dato di serraggio del sedile, regolare il sedile alla posizione desiderata posizione, quindi serrare il dato. 2. Se il sedile oscilla in modo irregolare, fissare il dato del perno.

Produxtore: xingtai Tianqiu child ren Articles co.ltd

Indirizzo: Sezione centrale a sud di Xinglin Road, Hegumiao Town, Pingxiang contea, città di Xingtai, province di Hebei, Cina

Supporto tecnico e certificato di garanzia elettronica www.vevor.comlsupport
