BEDIENUNGSANLEITUNG TQ1401 Vevor

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung.itte lesen Sie die Anleitung vor der Inbetriebnahme sorgfaltig durch. VEVOR besteht sich das Recht vor, die Bedienungsanleitung klar zu interpretieren. Das Aussehen des

Produkt hangt vom gefelften Produkt ab.itte verzeihen Sie uns,dass wir Sie nicht erneut uber Technologie- oder Software-Updates informieren.

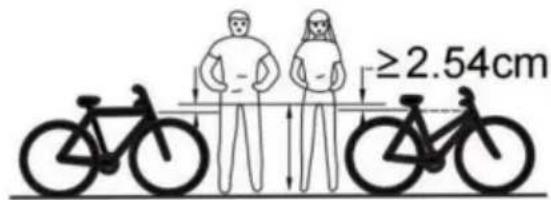

richtige Haltung beim Radfahren

Ich setze mich auf den Fahrradsattel.

2 Halten Sie die FüBe schulterbreit auseinander.

3 Achten Sie darauf, dass beim Radfahren kein Körperteil das Fahrzeug berührt.
4 Halten Sie einen Abstand von mehr als 2,54 cm zwischen Sattel und Boden ein, um die Sicherheit bei plottlichen Stopps zu gewährleisten.

WARNING:

Beachten Sie zur Sicherheit Ihr's Kindes die folgenden Warnhinweise:. Montage und

Einstellungen müssen von Erwachsenen durchgeführt werden. Halten Sie Kinder von beweglichen Teilen fern.. Kinder müssen unter Aufsicht von

Erwachsenen fahren.

Dieses Fahrrad ist für Kinder konzipiert und damit nicht auf öffentlichen Straßen gefahren oder mit Werkzeugen verwendet werden.

. Kinder müssen beim Reiten einen Helm tragen.
. Vermeiden Sie das Fahren auf unebenen oder schieren Flächen.
. Überprüfen Sie das Fahrrad vor jedem Gebrauch, um die Sicherheit zu gewährleisten.
Altersempfehlungen: 14-Zoll-Modus ist für 3-6 Jahre; 16-Zoll-Modus ist für 4-8 Jahre; 18-Zoll-Modus ist für 5-10 Jahre.

Vorsichtsmaßnahmen bei der Verwendung

. Stellen Sie vor der Verwendung den Sitz und die Räder auf die entsprechende Höhe ein (siehe "Montageanleitung").

. Überprüfen Sie das Fahrrad vor jeder Fahrt.

Die Wartungs- und Reparaturverfahren sindählich wie bei Fahrrädern für Erwachsene.

Benutzen Sie das Fahrrad nicht, wenn sich die Bremskabel gelost haben; reparieren Sie es zuerst.

Reparaturen sollenn nur von Erziehungsberechtigten oder Fachleuten durchgefuhrt werden.

Kinder dürfen Ketten, Kettenblätter oder Ritzel nicht berühren. Verwenden Sie beim Auswechseln von Befestigungselementen die richtigen Spezifikationen.

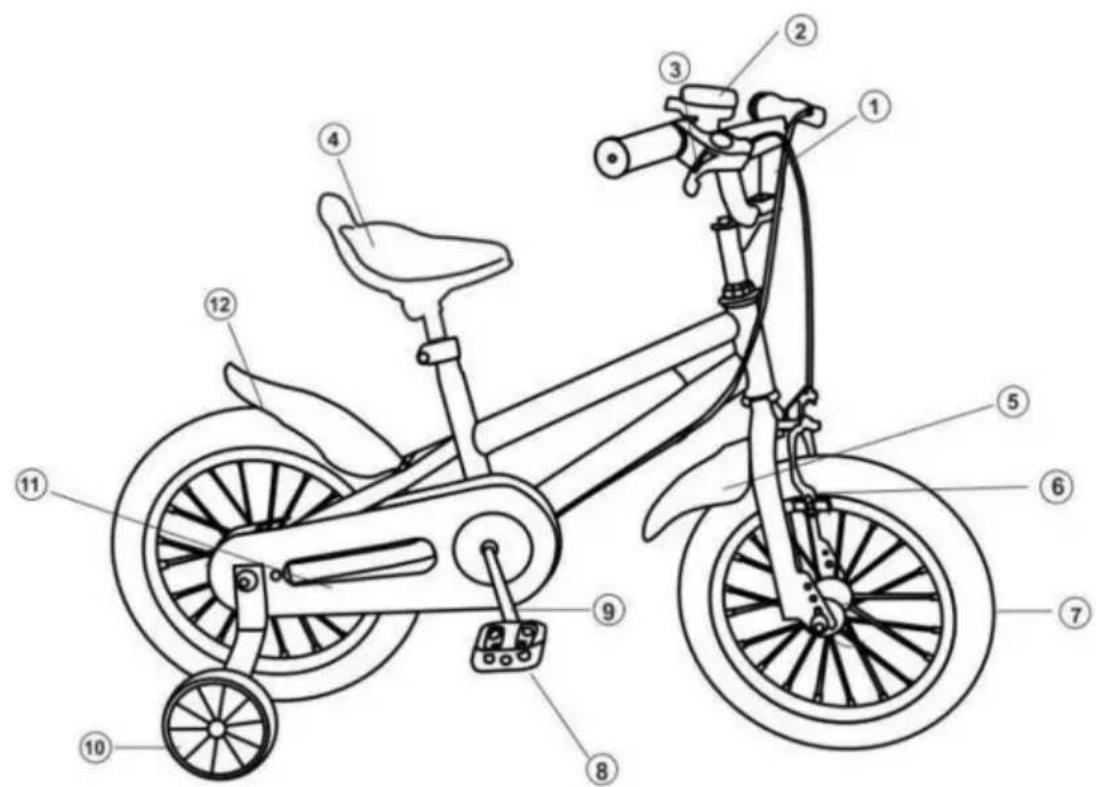

Teileliste wie unter:

Produkte unterliegen der tatsächlichen Beschaffenheit, das Bild dient nur als Referenz.

Nummer	Name	Menge Nummer	Name	Menge
1	biglebar	1	8	Pedal
2	seinll	1	9	Kurbel
3	Bremshebel	2	10	Stützrad-
4	Sattel	1	11	Kettenschutz
5	Kotflügel vorne kurz	1	12	hinterer Kotflügel long
6	Felgenbremse	1
7	Vorderad	1

Gemeinsames Zubehör: Außenreifen, Innenreifen, Bremsbeläge. Die Form jeder Modells ist anders; es gilt die Packliste.

Installationsschritte

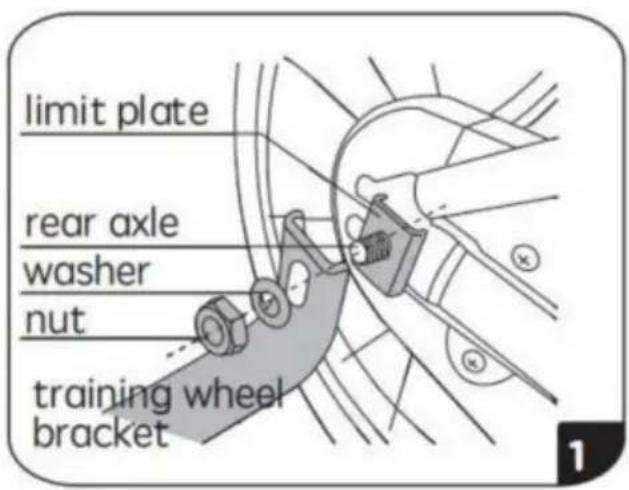

1. Stützträder: Montage, Einstellung, Demontage (Abb. 1)

1. Einbau: Entfernen Sie die äußere Mutter und Unterlegscheibe von der Hinterachse.

Befestigen Sie nacheinander Begrenzungslatte, Stutzradhalterung, Unterlegscheibe und Mutter.

Mutter festziehen (Drehmomenty30 Nm)

1. Einstellung: Lösien Sie die äußere Mutter, um die Höhe der Halterung für das Gleichgewicht einzustellen. anschließend wieder festziehen (Drehmoment y30 Nm).
2. Ausbau: Entfernen Sie die äußere Mutter, Unterlegscheibe, Halterung und Begrenzungslatte.

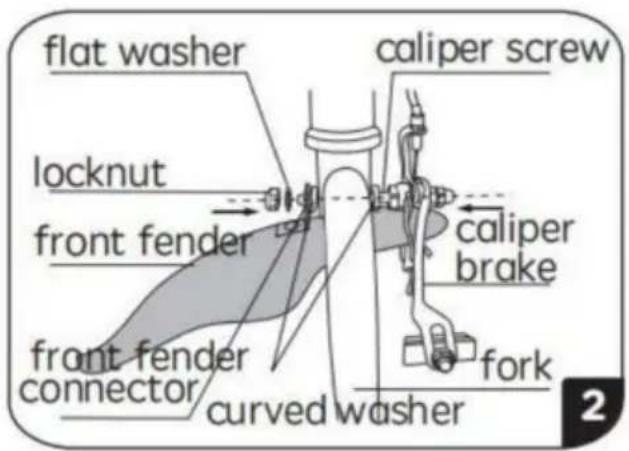

2. Einbau der vorderen Bremszange und des vorderen Kotflugels (Abb. 2)

Bremse montieren, gewöltbe Unterlegscheibe einsetzen (gewöltbe Seite zur Gabel),

AnschlieBend den Kotflugel mit einer Unterlegscheibe und einer Kontermutter montieren (Drehmoment y6 Nm). Hinweis: Der kürzere Kotflugel ist fur vorne.

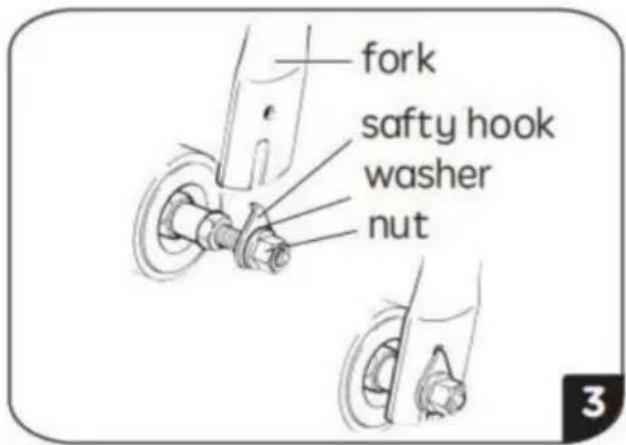

3. Vorderadmontage (Abb. 3)

Setzen Sie das Vorderrad (Reifenlaufrichtung passend zum Hinterrad) in die Gabel ein.

Befestigen Sie den Sicherungshaken, die Unterlegscheibe und die Mutter. Zentrierten Sie das Rad zwischen den Gabelbeinen undziehen Sie es fest (Drehmoment y18 Nm).

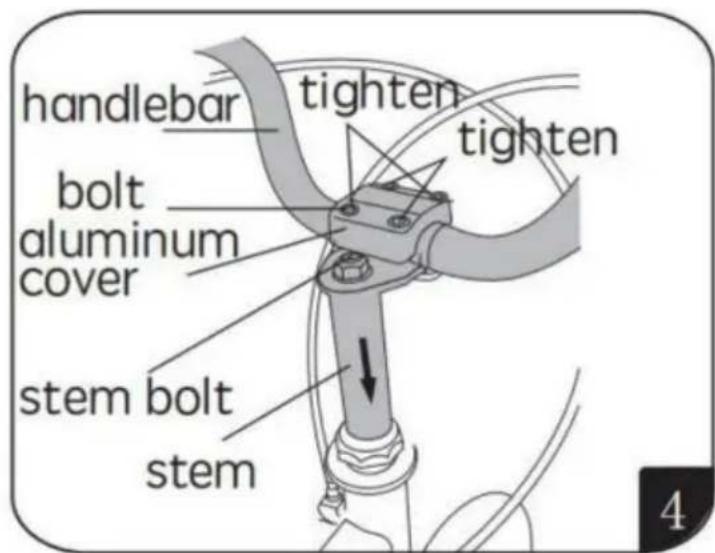

4. Lenkermontage (Abb. 4)

Den Vorbau in das Gabelrohr einsetzen und auf die Körpergroße des Fahrs einstellen. Vorbauschraube (Drehmoment y18 Nm). Stellen Sie sicher, dass der Vorbau über die Sicherheitslinie hinaus eingeführt ist. Richten Sie den Lenker senkrecht aus undziehen Sie die vier Schrauben diagonal fest (Drehmoment y15 Nm).

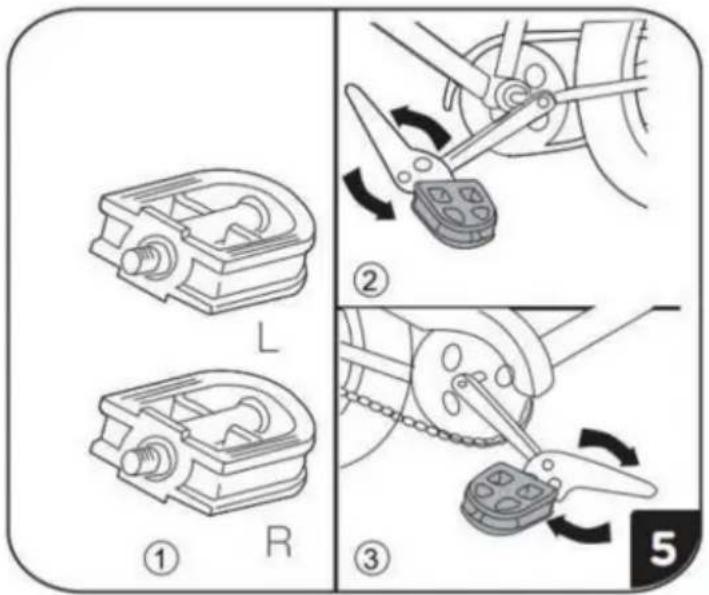

5. Pedalmontage (Abb. 5)

Das rechte Pedal (mit der Markierung "R") wird im Uhrzeigersinn auf die rechte Kurbel geschraubt.

Das linke Pedal (mit „L" gekennzeichnet) wird „gegen den Uhrzeigersinn" auf die linke Kurbel geschraubt.

Stellen Sie sichere, dass beide vollständig festgezogen sind.

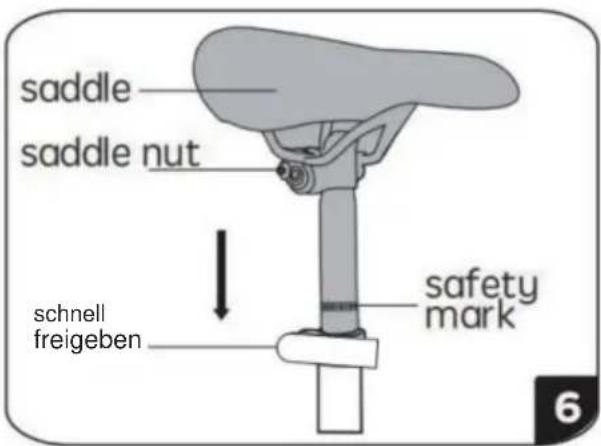

6. Sattelmontage (Abb. 6)

Sattelstütze in den Rahmen einstecken, Höelinstellen und Schnellspanner festziehen

(Drehmoment y15 N - m). Stellen Sie sicher, dass die Sicherheitsmarkierung verdeckt ist. Ziehen Sie die Mutter mit Werkzeuge.

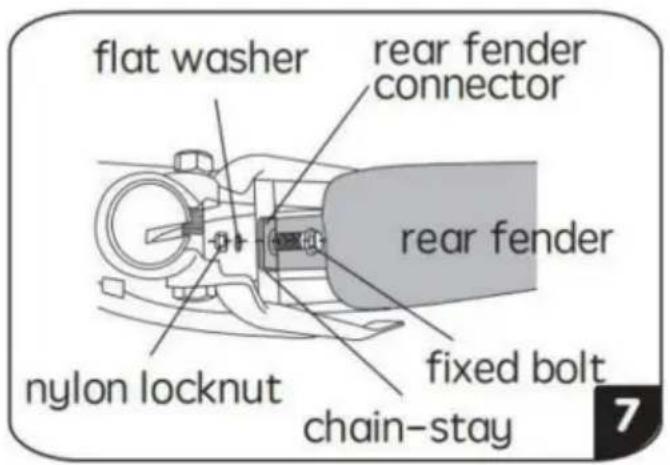

7. Montage des hinteren Kotflugels (Abb. 7)

Befestigen Sie das hintere Schutzblech mit Schrauben, Unterlegscheiben und Kontermuttern an der Kettenstrebe (Drehmoment y6 Nm).

Huo Huo Hinweis: Huo Huo Der langere Kotflügel ist für halten

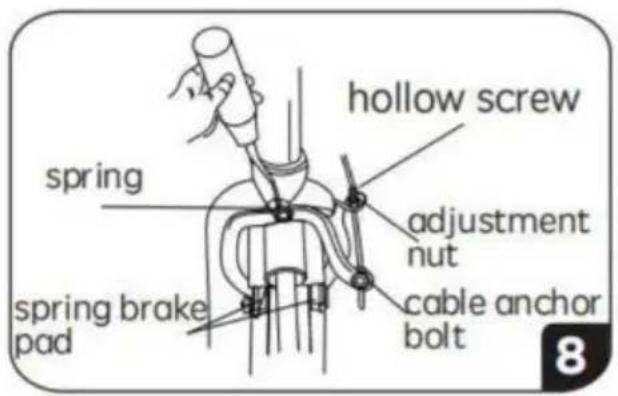

8. Einstellung der Felgenbremse:

Wenn der Abstand zwischen Bremsbelägen und Felge zu groß ist, lösen Sie die Hohlschraube undziehen Sie die Einstellmutter fest. Ist der Abstand hingegen zu Klein,ziehen Sie die Hohlschraube fest (weitere Einzelheiten finden Sie in Abschnitt 10 des Wartungshandbuch). Wenn die Bremsbeläge nach links verspannt sind, klopfen Sie mit einem Stahlstab leicht auf die linke Seite der Feder (oder klopfen Sie auf die rechte Seite, wenn die Bremsbeläge nach rechts verspannt sind), um den Abstand zwischen der Felge und beiden Bremsbelägen auszugleichen.

Wartungstipps

1. Wenn ein neues Fahrrad etwa zwei Wochen lang benutzt wird, ist es notwendig, die Drehen der Vorderachse, Hinterachse, Mittelachse und Räder, um den Normalbetrieb aufrechtzuerhalten.
2. Schmieren Sie bewegliche Teile regelmäßig mit Fett, um die Lebensdauer zu verlangern. und reinigen Sie das gesamte Fahrrad alle sechs Monate; fetten Sie bewegliche Teile neu ein.
3. Teile lackieren: Die Oberfläche sollt nicht in Plastiktüten und Tucher eingewickelt werden. Nicht mit einem feuchten Tuch abwischen, um Reibungsverlust, Schaumbildung und Abblättern zu vermeiden. Im Falle eines Rostverlusts konnen Sie hochwertiges Autowachs zum Abwischen wahren. Leicht hinzufugen.
4. Elektrophorese: Wenn die Oberfläche ein gelblich-braunes Netz ist, neutral Öl oder Nähmaschinenöl können verwendet werden, um möglich zu wischen, um die Ausdehnung zu verhindern des Netzes.
5. Loses Steuersatzteil: Losen Sie die Steuersatz-Kontermutter und entfernen Sie die Unterlegscheibe. Stellen Sie das oberen Laufring, um den Lagerspalt zu minimieren. Zum Schluss die Unterlegscheibe wieder einsetzen und die Gespert.
6. Tretlager offen: Die linke Kontermutter offen und die Unterlegscheibe entfernen.
   Anschließend die Lagerschale so einstellen, dass der Lagerspalt möglichst gering ist. Abschlussbend die Unterlegscheibe undziehen Sie die Kontermutter fest.
7. Einstellung der Vorderachse: Wenn die Vorderachse locker oder zu fest angezogen ist, kann dies Auswirkungen auf Zum Einstellen: 1. Lösen Sie die Mutter auf einer Seite der Vorderachse. 2. Verwenden Sie Schraubenschlüssel zum Einstellen der Spannschraube, um sicherzustellen, dass das Rad zwischen der Vorderachse zentriert ist Gabelbeine. 3. Ziehen Sie die Mutter fest.

8. Hinterachseinstellung 1. Die linke Mutter der Hinterachse losen. 2. Die Achse einstellen auf Minimieren Sie den Abstand zwischen Achse und Lager. 3. Zentrierten Sie das Rad zwischen Kettenstreben undziehen Sie die Mutter fest. Stellen Sie safer, dass die Kette richtig gespannt ist.

9. Kettenspannung prüfen. Ist sie zu locker, die Hinterachse lockern.
   Mattern und drücken Sie das Rad nach halten, um die Kette zu spannen. 2. Überprüfen Sie das Kettenblatt Ausrichtung. Bei Verformung mit einem Holzhammer korrigieren.

10. Einstellung der Felgenbremse Kleinere Einstellungen: Lösen Sie die Einstellmutter an
    Bremsarm, stellen Sie die Hohlschraube so ein, dass ein kleiner Abstand zwischen Bremse und
    Bremsbeläge und Felge, dann die Mutter festziehen. Wichtige Einstellungen: Lösen Sie die Kabelverankierung
    Schraube, spannen oder loseen Sie das Kabel undziehen Sie die Schraube erneut fest. Ersetzen Sie die Bremsbeläge, wenn getragen.
11. Regelmäßige Kontrollen: Kontrollieren Sie regelmäßig Bremsen, Reifen (Druck) und Lenker.
12. Sitzeinstellung 1. Lösen Sie die Sattelklemmutter, stellen Sie den Sitz auf die gewünschte

Position, dannziehen Sie die Mutter fest. 2. Wenn der Sitz seitlich wackelt, sichern Sie die Schwenkmutter.

Hersteller: xingtai Tianqiu child ren Articles co.ltd

Adresse: Mittlerer Abschnitt s.dlich der Xinglin-StraBe, Stadt Hegumiao, Pingxiang Kreis, Stadt Xingtai, Provinz Hebei, China

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEAstwood NsW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-crossstu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH cONsULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.comlsupport

VEVOR
